燃气调压箱（柜）
使用说明书
成都科瑞尔低温设备有限公司
目录
一用途/范围 (2)
二基本功能及特点 (3)
1、基本功能 (3)
2、特点 (3)
三燃气调压箱（柜）类型 (4)
四燃气调压箱（柜）工艺流程 (4)
五燃气调压箱（柜）主要型号技术参数 (5)
六燃气调压箱（柜）的安装与使用 (5)
七燃气调压箱（柜）的维护 (8)
八燃气调压箱（柜）常见故障处理 (9)
九注意事项 (11)
十订货须知 (12)
一用途/范围
本资料适用于燃气调压箱（柜），所介绍的燃气调压箱（柜）是按常规采用的输配工艺布置，同时根据用户提供的参数及选配的设备来设计生产。
二基本功能及特点
1、基本功能
◆燃气净化：对燃气进行过滤，以保证系统内设备正常工作。
◆燃气调压：将上游管网的燃气压力降至下游管网或管道所需的使用压力，
并保持在规定的范围内，且不随上游压力和流量的变化而变化。
◆切断保护：当出口压力高于设定压力一定值，进行切断保护。
◆安全保护：当下游压力因故超过系统规定的压力范围时，对下游气流进行
控制或对上游气流进行截流，以保证安全用气。
◆流量计量：对燃气流量进行测量并换算为标准状态下的流量。
◆自控系统：对运行状况进行遥测遥讯遥控。
◆报警系统：对泄漏、故障进行报警。
◆加臭装置：将臭液加入燃气中使之具有臭味。
2、特点
◆集调压、过滤、计量、安全放散等为一体，系统协调性好、可靠性高。◆计量前后气流稳定，计量精准、可靠。
◆安装、调试简单，使用、维护方便。
◆适用于天然气、人工煤气、石油液化气及其它无腐蚀性气体。
◆扩展性好，可根据用户要求增添功能。
◆设备出厂前均经强度、气密性试验，各参数均按用户要求设定，现场操作
简单、方便。
◆可无人值守，只需定期检查。
三燃气调压箱（柜）类型
◆按用户类型分为：首站、门站、高中压调压站、民用区域调压柜、工业专
用等。
◆按进出口压力分为：高中压、高低压、中中压、中低压。
◆按结构类型分为：橇装式、柜式、箱式。
◆按调压管路数分为：1+0、1+1、2+0、2+1、其他。
四燃气调压箱（柜）工艺流程
五燃气调压箱（柜）主要型号技术参数
六燃气调压箱（柜）的安装与使用
1、安装
1)燃气调压箱（柜）位置的选择、与周围建筑物的水平间距、距地坪高度及
防火安全要求应符合当地政府和现行国家标准GB50028《城镇燃气设计规范》城镇燃气设计规范的有关规定。
2)放散管的安装应符合GB50028《城镇燃气设计规范》城镇燃气设计规范的
有关规定。
3)燃气调压箱（柜）在安装前必须确认以下参数：进口压力、出口压力、流
量、适用介质、介质的流向等。
4)安装前必须吹扫干净与之相联的管道。
5)吊装时，应轻吊、轻放、设备不得倾斜、倒置，水平安装在带有地脚螺栓
的混凝土基础上。
6)检查阀门和各仪表。
7)管线试压时必须在燃气调压箱（柜）的进、出口加上盲板以防止损坏燃气
调压箱（柜）。
8)燃气调压箱（柜）进、出口管与站前、后管道的对接严禁强力安装。
9)安装时注意除去调压站进出口法兰上的防尘盲孔垫片。
2、使用
1)气密性检查
燃气调压箱（柜）安装完毕后，应进行气密性检查，以保证燃气调压箱（柜）安全正常的工作。气密性检查也可在燃气调压箱（柜）的调试运行中进行。
实验介质：氮气或该调压柜使用的燃气。
试验压力：调压前为进口工作压力上限的1.05倍。若在调试运行中进行，则为进口燃气的工作压力；调压后为超压切断压力的1.05倍。
试验方法：
①关闭切断阀及出口端阀门，向调压器前管路缓慢充气，保压30min检查进出口管道中的压力。若调压器前压力下降则有外漏；若调压器后压力升高则切断阀关闭不严。
②合格后，开启切断阀，随着气体流向调压器后管路，调压器自动关闭。压力稳定后检查下游管道压力，保压30min，压力不应上升，否则说明调压器关闭不严密；压力不得下降，否则表示有外漏。
2)启用燃气调压箱（柜）应按以下程序进行：
切忌猛开阀门，猛开阀门极易损坏设备。
切忌在取压管未拆除（或关闭）时，向出口管道充入过高压力，否则会损
坏调压器内部零件！
确认燃气调压箱（柜）的进、出口阀门已关闭。
缓慢开启进口阀门，并观察进站压力表和出站压力表是否在允许的压力范围；为避免出口压力表在充气时超量程损坏，可先关闭或略微开启压力表下针形阀，待压力稳定后再完全开启。
打开调压器后直管上的测压咀，检查调压器的运行是否正常；放气时因流量过小，出口压力表可能有微小的波动，待出口阀门打开后会自动消除。
当进、出口压力正常后可缓慢开启出口阀门，并精确调节燃气调压箱（柜）的出口压力。
燃气调压箱（柜）出厂前均按用户要求进行参数设定，如需调节调压器出口压力，应相应调节切断阀动作压力及放散阀的放散压力。调节方法详见《产品说明书》。
3)切断阀的复位操作（若带有切断）
切断阀或附加在调压器上的切断阀在执行了切断动作后须人工进行复位操作。
在进行复位操作前应查明切断的原因：系管网压力冲击或是调压器故障，排出后方可进行复位操作。
在进行切断阀复位操作时必须关闭燃气调压箱（柜）的进、出口阀门及出口端压力表下针型阀。
在转动人工复位手柄时注意：当开始转动时要缓慢，此时应感觉管内有一小股气流通过并随即停止。（如这小股气流不能停止，可能是调压器故障或燃气调压箱（柜）的出口阀门尚未关断。）此时再继续转动切断阀手柄复位上扣。
缓慢开启进口阀门，观察出口压力，正常后开启出口阀门。
七燃气调压箱（柜）的维护
燃气调压箱（柜）的日常维护、维修人员必须熟悉和遵守燃气调压箱（柜）运行、维修、管理等方面的安全技术规章制度和规程；掌握调压器等主要设备的工作原理、特性及维修方法；周期检查燃气调压箱（柜）的使用情况，及时处理出现的故障。
首次运行一周后首检：
1)过滤器积垢程度检查；
2)燃气调压箱（柜）外泄漏检查；
3)调压器出口压力检查。
每月例行检查：
1)用检漏仪检测燃气调压箱（柜）有无外泄漏；
2)观察压力记录仪或压力表检查燃气调压箱（柜）的出口压力；
3)检查切断阀脱扣机构能否正常工作，检查切断后关闭是否严密；
4)观察过滤器压差表读数，当其压损△P≥0.2-0.3bar时应清洗或更换滤
芯；
5)无压差表，应根据气质清洁程度，定期安排清洗、更换滤芯，排水或排
污，清冼或更换滤芯时请先将其前、后阀门关闭，泄压后才能进行；
6)检查燃气调压箱（柜）有无外力损坏。
每三-六个月定期检查维修：
1)建议至少每三个月对调压器的关闭压力进行一次检查；
2)建议至少每三个月对切断阀、放散阀进行一次压力设定值检查；
3)建议每三—六个月（当介质为人工煤气时缩短至一-三个月）对调压器、
切断阀内部零件进行清洁维护，对其易损件如：阀瓣密封件、平衡膜、O 型圈进行检查，及时更换已溶胀、老化、压痕不均匀的密封件；
4)检查调压器、切断阀内关键零件的磨损及变形情况，必要时请更换；
5)检查管道及各部件外观油漆涂层，若剥落严重请予除锈补漆。
维修前必须将调压通道前、后阀门关闭，并泄压，才能拆开或拆卸调压器、切断阀。维修总装完毕后，应先进行气密性试验，合格后才能重新使用。
八燃气调压箱（柜）常见故障处理
燃气调压箱（柜）的故障及处理方法与切断阀、调压器选用的型号相关，本资料所介绍的是最为常见的故障处理。详细内容请见产品《使用说明书》。
1、切断阀的常见故障及处理
燃气调压箱的操作与维护
————————————————————————————————作者：————————————————————————————————日期:
燃气调压箱（柜、撬)的操作与维护 为了更加科学合理的使用和维护保养燃气调压计量设备,集团所属各大区各燃气公司燃气设备管理员,要认真学习掌握相关知识,严格按照其操作规程、维护方法使用和保养燃气设备，有效的避免不必要的失误或损失,工作中发现或遇到问题,第一时间与燃气装备制造集团相关人员取得联系，共同解决燃气设备使用和保养过程中的相关问题。 联系人：吴春元:； 闫广生：、。 一、燃气调压箱(柜、撬）的操作 1、切忌猛开阀门，猛开阀门极易损坏调压（柜、箱、撬)内设备。 2、切忌直接向出口管道充入过高压力，否则会损坏调压箱(柜、撬)内部零件。 3、开启投运调压器时，应按下述步骤操作。 ３.1、确认调压箱(柜、撬)的进出口阀门已关闭。 3.2 、缓慢开启进口阀门,并观察进站压力表和出站压力表是否在允许的压力范围,为避免出口压力表在冲气时超量程损坏，可先关闭压力表下针形阀,待压力稳定后再完全开启。 3.3 、打开调压箱(柜、撬)后直管上的测压口,检查调压器的运行是否正常,放气时因流量过小,出口压力表可能有微小的波动,待出口阀门打开后会自动消除。 3.4、当进、出口压力正常后,可缓慢开启出口阀门，并精确
调节调压箱(柜、撬)的出口压力。 4 、调压箱(柜、撬) 截断阀的复位操作，截断阀或附加在调压箱(柜、撬)上的截断器在执行了截断动作后须人工进行复位操作。 4.１、在进行复位操作前应查明截断的原因，是管网压力冲击还是调压器故障,调压器和阀门关闭过快也会造成调压器后管线压力升高使截断阀启动。 ４.2 、排除故障后方可进行复位操作。 4.３、在进行截断阀的复位操作时,必须关闭调压器的进、出口阀门及出口端压力表下的针形阀。 4．4 、在转动人工复位手柄时注意，刚开始转动时要缓慢，此时会感觉管内有一小股气流通过并随即停止,如这小股气流不能停止,可能是调压器故障或调压箱(柜、撬)的出口阀门还未关严。 4.5 、再继续转动切断阀手柄复位上扣。 ４．6 、缓慢开启进口阀门，观察出口压力，正常后开启出口阀门。 5.调压设备的调试 5．1 、设定压力应遵循由高到低的原则，按步骤一项一项进行,不可操之过急。即：切断压力－-放散压力--工作压力。 5.2 、压力设定后,需检测其关闭压力,验证其性能，是否达到要求值。 ５.3、压力设定符合要求后方可开启出口阀门,在此之前不得打开出口阀门，以防意外发生。
城镇燃气调压箱 1.范围 本标准规定了城镇燃气输配系统用燃气调压箱（以下简称“调压箱”）的术语和定义、型号编制、结构要求、试验方法、检验规则、质量证明文件、标志、包装、运输和贮存。 本标准适用于进口压力不大于4.0Mpa，工作温度范围不超出-20℃-60℃的调压箱。 本标准不适用于地下调压箱。 注：本标准中的压力凡未注明的，均指压力表。 2.规范性引用文件 下列文件对于本文件的应用时必不可少的。凡是注明日期的应用文件，仅注日期的版本适用于本文件。凡是不注明日期的应用文件，其最新版本（包括所有的修改单）适用于本文件。 GB150 GB151管壳式换热器 GB/T8163输送流体用无缝钢管（GB/T8163-2008，EN10216-1：2004，NEQ) GB/T9112钢制管法兰类型与参数 GB/T12459钢制对焊无缝管件（GB/T12459-2005，ASTMB16.9：2001，MOD) GB/T13401钢板制对焊管件（GB/T13401-2005，ASTMB16.9：2001，MOD) GB/T13402大直径碳钢管法兰 GB/T17185钢制法兰管件（GB/T17185-1997，ANSIB16.5：1981，NEQ) GB/T20801.4压力管道规范工业管道第4部分：制作与安装（GB/T20801.4--2006，IOS15649：2001，NEQ) GB/T20801.5压力管道规范工业管道第5部分：制作与安装（GB/T20801.5--2006，IOS15649：2001，NEQ) GB50028城镇燃气设计规范 GB50058爆炸和火灾危险环境电力装置设计规范。 GB50235工业金属管道工程施工及验收规范 GB50236现场设备、工业管道焊接工程施工及验收规范 HG/T20592钢制管法兰(PN系类） HG/T20592钢制管法兰(Class系类）
SLC1129-附件1 标准化调压柜箱选用指引港华集团标准化调压柜/箱选用指引 TG/ENG/T045/11 二零一一年七月第一版 标准化调压柜/箱选用指引 (进口压力?0.4MPa) 文件编号 TG/ENG/T045/11 : 版本 : 1 2011 年 7 月日期 : 港华集团工程部 2011 年 7 月 厂网安全你我有责 港华集团标准化调压柜/箱选用指引 TG/ENG/T045/11 二零一一年七月第一版 目录
1( 目 的 ..................................................................... . (2) 2( 适用范围与选用说 明 .................................................................... 2 3( 参考规 范 ..................................................................... . (3) 4( 名词解 释 ..................................................................... . (4) 5( 选型序列号编 制 ..................................................................... . (6) 7( 工艺要 求 ..................................................................... . (8) 8( 柜/箱体要 求 ..................................................................... (10) 9( 试验与验 收 ..................................................................... . (11)
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 燃气楼栋调压箱操作维护流程 (新编版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
燃气楼栋调压箱操作维护流程(新编版) 1.切忌猛开阀门，猛开阀门极易损坏调压(柜、箱)内设备； 2.切忌直接向出口管道充入过高压力，否则会损坏调压(柜、箱)内部零件。 3.开启投运调压器时，应按下述步骤操作: 3.1确认调压(柜、箱)的进出口阀门已关闭； 3.2缓慢开启进口阀门，并观察进站压力表和出站压力表是否在允许的压力范围，为避免出口压力表在冲气时超量程损坏，可先关闭压力表下针形阀，待压力稳定后再完全开启； 3.3打开调压(柜、箱)后直管上的测压口，检查调压器的运行是否正常，放气时因流量过小，出口压力表可能有微小的波动，待出口阀门打开后会自动消除； 3.4当进、出口压力正常后，可缓慢开启出口阀门，并精确调节
调压(柜、箱)的出口压力。 4调压(柜、箱)截断阀的复位操作，截断阀或附加在调压(柜、箱)上的截断器在执行了截断动作后须人工进行复位操作。 4.1在进行复位操作前应查明截断的原因，是管网压力冲击还是调压器故障，调压器和阀门关闭过快也会造成调压器后管线压力升高使截断阀启动； 4.2排除故障后方可进行复位操作； 4.3在进行截断阀的复位操作时，必须关闭调压器的进、出口阀门及出口端压力表下的针形阀； 4.4在转动人工复位手柄时注意，刚开始转动时要缓慢，此时会感觉管内有一小股气流通过并随即停止(如这小股气流不能停止，可能是调压器故障或调压（柜、箱)的出口阀门还未关严)。 4.5连续转动切断阀手柄复位上扣； 4.6缓慢开启进口阀门，观察出口压力，正常后开启出口阀门。 5.调压设备调试 5.1设定压力应遵循由高到低的原则，按步骤一项一项进行，不
城镇燃气调压箱 1、范围 本标准规定了城镇燃气输配系统用燃气调压箱(以下简称“调压箱”)的术语与定义、型号编制、结构要求、试验方法、检验规则、质量证明文件、标志、包装、运输与贮存。 本标准适用于进口压力不大于4、0Mpa,工作温度范围不超出-20℃-60℃的调压箱。 本标准不适用于地下调压箱。 注:本标准中的压力凡未注明的,均指压力表。 2、规范性引用文件 下列文件对于本文件的应用时必不可少的。凡就是注明日期的应用文件,仅注日期的版本适用于本文件。凡就是不注明日期的应用文件,其最新版本(包括所有的修改单)适用于本文件。 GB 150 GB151 管壳式换热器 GB/T 8163 输送流体用无缝钢管(GB/T 8163-2008,EN 10216-1:2004,NEQ) GB/T 9112 钢制管法兰类型与参数 GB/T 12459 钢制对焊无缝管件(GB/T 12459-2005,ASTM B16、9:2001,MOD) GB/T 13401 钢板制对焊管件(GB/T 13401-2005,ASTM B16、9:2001,MOD) GB/T 13402 大直径碳钢管法兰 GB/T 17185 钢制法兰管件(GB/T 17185-1997,ANSI B16、5:1981,NEQ) GB/T 20801、4 压力管道规范工业管道第4部分:制作与安装(GB/T 20801、4--2006,IOS 15649:2001,NEQ) GB/T 20801、5 压力管道规范工业管道第5部分:制作与安装(GB/T 20801、5--2006,IOS 15649:2001,NEQ) GB 50028 城镇燃气设计规范 GB 50058 爆炸与火灾危险环境电力装置设计规范。 GB 50235 工业金属管道工程施工及验收规范 GB 50236 现场设备、工业管道焊接工程施工及验收规范 HG/T 20592 钢制管法兰(PN系类)
一、 原始数据 调压柜设计压力P 设 =0.8Mpa ，调压柜管道属于次高压燃气管道。 城镇燃气管道的计算流量，应按计算月的小时最大用气量计算。该小时最大用气量应根据所有用户燃气用气量的变化迭加后确定。 因调压柜为居民生活和商业用户燃气用气，故小时计算流量（0°C 和101.325Kpa ）宜按下式计算： a h Q n Q 1= 式中：h Q ：燃气小时计算流量（m 3 /h ）； Qa ：年燃气用量（m 3 /a ）； n:年燃气最大负荷利用小时数（h ）；其值为： h d m K K K n 24365?= a K :月高峰系数； d K :日高峰系数； h K :小时高峰系数； 由设计单位提供数据： h Q =800 m 3 /h ,进口压力P 1=0.4-0.6Mpa ，出口压力P 2=0.2Mpa 。 调压柜工作环境温度并未超出工作温度范围，燃气温度也高于其露点温度。 二、进出口管径及壁厚确定 1.进口管径及壁厚的确定 1) 当气体压力最低，温度最高时，具有最大体积流量，故有： h m T T P P Q Q /2.17815 .2935015.273400325.101325.1018003000max =+?+?=??= 2) 当气体压力最高，温度最低时，具有最小体积流量，故有： h m T T P P Q Q /8.10315 .2931015.273600325.101325.1018003000min =-?+?=??=
根据技术表要求：管道流速s m /250≤ν，取 s m /25=ν计算管径 mm Q R 1.231020 14.336002.178********=???=?=πν 取管径DN=50mm ，计算管道流速： s m R Q /2.231025 14.336002.1781036006262=???=?=πν 得出s m s m /25/2.23≤=ν，所以进口管径DN50满足流量要求。 注：0Q ：标况流量m 3 /h ，max Q ：最大工况流量m 3 /h ，min Q ：最小工况流量m 3 /h 。 3）由Ft PD S ?δδ2=计算管道壁厚 式中：δ： 钢管计算壁厚（cm ） P: 设计压力（Mpa ） D ： 钢管外径（cm ） s σ： 钢管的最小屈服强度（Mpa ） F ： 强度计算系数 ?： 焊缝系数 t ： 温度折减系数 取：P=0.4Mpa ，D=5.7cm ，s σ=413Mpa ，F=0.72，?=1，t=1， 1 72.0141327.58.0?????=δ=0.00766749cm=0.0766748mm 计算所得管道壁厚应向上整圆至钢管壁厚，故取δ=3.5mm 。 4)由《城镇燃气设计规范》GB50028-2006中6.3规定，钢管采用焊接钢管、镀锌钢管或无缝钢管时，应分别符合现行的国家标准《低压流体输送用焊接钢管》GB/T3091、《输送流体用无缝钢管》GB/T8163的规定。 综上，进口管道规格为：20#碳钢无缝钢管 D57X3.5 执行标准GB/T8163-2008。 2.出口管径及壁厚的确定 3) 当气体压力最低，温度最高时，具有最大体积流量，故有： h m T T P P Q Q /3.20415 .2935015.273200325.101325.1018003000max =+?+?=??=
天然气调压箱 天然气调压箱具有自动平衡，超高低压切断、超压放散、双路调压切换，远程监控等功能。并具有调压范围广、稳压精度高、计量准确，箱体美观大方等优点。亚威系列调压箱广泛应用于燃气输配、小区住宅、燃气锅炉、工业窖炉及各种燃烧终端等。主要分为：撬装式城市门站、区域调压柜、直燃式调压箱、楼栋调压箱 A：楼栋调压箱广泛用于住宅小区、学校餐厅等单位供气；是低压小流量燃气调压的设备；可用于燃气、液化天然气、煤气、非腐蚀性气体的调压和稳压。 特点： 1、调压稳压精度高、反应灵敏、功能齐全。 2、具有高低压切断保护及内置放散功能。 3、安装方便、维护简单、安全可靠。 4、箱体美观大方，符合小区园林建设审美要求。 B：我国城镇用直燃设备（燃气锅炉、燃气空调、燃烧机一般采用50-150mbar的低压)。针对此类设备的用气特点,我司专门采用国内外优质的直燃式调压器,开发了系列直燃设备专用调压箱（站）。该系列调压箱（站）针对工业用气的特点（流量骤变、启闭迅速、不间断供气）而专门设计制作。该调压箱（站）具备过滤、调压、计量等多种功能；调压站还具有在流量范围变化大的工况条件下，反应迅速、出口压力稳定、关闭精度高等特点，能更好地满足工业和民用直燃设备的使用要求。 特点： 1、调压箱主要部件有：主调压器、超压切断装置、流量计、控制 仪表等均采用国内外优质名牌，以保证设备的高质量、高精度 和高可靠性。 2、调压箱配有高精度过滤器，过滤精度达5μm，差压表可反映滤芯肮脏的程度，用户可及时更换滤芯。 3、调压器配备超高/低压自动切断装置及安全放散装置，当系统调压失控时，它能自动切断气源，保证系统压力稳定和安全。 4、调压箱可供双路调压，人工/自动切换，以确保系统安全可靠地连续供气。 5、调压设备经过严格的耐压及气密性试验以保系统无泄漏安全运行。 C：区域调压箱是将天然气的过滤、调压、计量、安全控制等设备集合一体；具有体积小、安装方便、功能完善、系统协调性好、安全可靠等优点。广泛用于住宅小区、酒店、宾馆、工厂、学校等单位供气使用。 特点： 1、调压箱主要部件有：主调压器、超压切断装置、流量计、控制仪表等均采用国内外优质名牌，以保证设备的高质量、高精度和高可靠性。 2、调压箱配有高精度过滤器，过滤精度达5μm，差压表可反映滤芯肮脏的程度，用户可及
仅供参考[整理] 安全管理文书 解读燃气调压设施与公共建筑的安全距离 日期：__________________ 单位：__________________ 第1 页共7 页
解读燃气调压设施与公共建筑的安全距离摘要：本文通过对《城镇燃气设计规范》中有关调压设施内容的理解，结合多年的设计实践经验，对调压设施，尤其是公共建筑调压箱(柜)的设置进行了分析，提出了一些建议。关键词：燃气；调压；公共建筑；安全距离l 前言 随着城市经济的发展，公共建筑的燃气用量越来越大，渐渐占据了主要市场。从天津市燃气市场近10年的发展变化看，由于渤西、陕北天然气“两气进津”，天然气总供气量增长了近4倍，工业企业及公共建筑用户与民用户用气量的比值由1996年底的l：4．5变为今天的4：1。公共建筑用户的供气形式也各有特点，每一次设计中都会遇到许多新问题，“调压设施与公共建筑的安全距离”就是设计中常常遇到的一个典型问题。 在城市的繁华地区，公共建筑鳞次栉比，商业用地寸土寸金，若在该地区设置调压设施往往有一定困难，矛盾焦点是没有足够的地势建设燃气调压设施，机械地照搬规范条文，往往束手无策，需要对规范认真理解，仔细解读，才能找出既保证安全又满足供气的设计方案。 2 各种调压设施与公共建筑的水平净距 为了保证公共建筑的防火安全，调压设施与公共建筑需要保持一定的水平净距。但是对于繁华地区的公共建筑而言，调压设施的安装却成了难题，在以往的规范中规定的安全间距往往偏大，实际情况下，很多公共建筑受地域限制，无法保证相应的距离。经过协调，在2005年版的《高层民用建筑设计防火规范》中规定，高层建筑与调压设施的防火间距按照《城镇燃气设计规范》执行，由此两本规范的要求统一了，详见“调压站(含调压柜)与公共建筑物水平净距”(表2．0．1)。对于不 第 2 页共 7 页
计算器按键的使用说明 . 1、电源开关键： ON、 OFF 2、输入键： 0— 9、. +/ —：正负转换键 3、运算功能键： + - * / ( 注意 : 加、减、乘、除键在计算时都可能代替等号键 ) √：开平方键，用来进行开平方运算。先输入数字，再按下此键，不必按等号键即可得 出结果。 4、等号键：＝ 5、清除键： ①C：清除键。在数字输入期间 , 第一次按下此键将清除除存储器内容外的所 有数值 . 如果是太阳能计算器，在计算器关闭状态下，按此键则开启电源，显示 屏显示出“ 0”。 ②AC或 CA键：全部清除键，也叫总清除键，作用是将显示屏所显示的数 字全部清除。 ③→：右移键。其功能是荧屏值向右位移，删除最右边的尾数。 ④CE：部分清除键，也叫更正键。其功能是清除当前输入的数字，而不是清除 以前输入的数。如刚输入的数字有误，立即按此键可清除，待输入正确的数字后，原运算继续进行。如 5+13，这时发现“ 13”输入错了，则按“ CE”键就可以清除 刚才的“ 13”，但还保留“ 5”这个数。值得注意的是，在输入数字后，按“ +”、“- ”、“/ ”、“* ”键的，再按“ CE”键，数字不能清除。 ⑤MC：累计清除键，也叫记忆式清除键。其功能是清除储存数据，清除存储 器内容，只清除存储器中的数字，内存数据清除，而不是清除显示器上的数字。 6、累计显示键： （1）M+：记忆加法键，也叫累加键。是计算结果并加上已经储存的数；用 作记忆功能，它可以连续追加，把目前显示的值放在存储器中（也就是将显示的 数字与内存中已有的任何数字相加，结果存入存储器，但不显示这些数字的和）。 如先输入“ 5×1.6 ”→按“ M+”键（把“ 5×1.6 ”的结果计算出来并储存起来）→然后输入“10×0.8 ”→按“M+”键（把“10×0.8 ”的结果计算出来并和前面储存的数相加）→接着输入“15×0.4 ”→按“M+”键（把“15×0.4 ”的结果计算出来并和前面储存的数相加）→最后按“MR”键（把储存的数全部取出来）→则出结果“ 22” （2）M-：记忆减法键，也叫累减键。是计算结果并用已储存的数字减去目前 的结果；从存储器内容中减去当前显示值（也就是将显示的数字与内存中已有 的任何数字相减，结果存入存储器，但不显示这些数字的差）. 计算“ 50- （23+4）”时→先输入“ 50”→按“ M+”（把“ 50”储存起来）→再输入“ 23+4”→按“ M-”键（计算结果是“ 27”）→再按“ MR”（用储存的“ 50”减去目前的结果“ 27”）→则出结果“ 23” 7、存储读出键： MR MRC GT ①MR：存储读出键。表示用存储器中数值取代显示值。按下此键后，可使存储在“ M+”或“ M－”中的数字显示出来或同时参加运算，数字仍保存在存储器中，在未按“ MC”键以前有效。 MR调用存储器内容，读取储存的数据。如有三组数字不连续在一起相加的时候，则用这个“ MR”键。举例：如输入“ 3+2”时，按“ M+”键，再输入“ 6+7”时，按“ M+”键，再输入“8+9”时按“ M+”键，然后再按“MR”，则三组数字的总和“ 35”就出来了。 ②MRC：MR和 MC功能的组合，即存储读出和清除键。按一次为 MR功能， 即显示存储数，按第二次为 MC功能，即清除存储数。
燃气调压箱 使用说明书 多美時燃气设备有限公司监制昆明多美时工贸有限公司制造
目录 目录-----------------------------------------------------------------------------------------------------------------------------1前言-----------------------------------------------------------------------------------------------------------------------------2 1．结构性能说明-------------------------------------------------------------------------------------------------------3 2．安装说明-------------------------------------------------------------------------------------------------------------5 3．操作及运行说明----------------------------------------------------------------------------------------------------6 4．维修与保养----------------------------------------------------------------------------------------------------------8
燃气调压箱（柜） 使用说明书 成都科瑞尔低温设备有限公司
目录 一用途/范围 (2) 二基本功能及特点 (3) 1、基本功能 (3) 2、特点 (3) 三燃气调压箱（柜）类型 (4) 四燃气调压箱（柜）工艺流程 (4) 五燃气调压箱（柜）主要型号技术参数 (5) 六燃气调压箱（柜）的安装与使用 (5) 七燃气调压箱（柜）的维护 (8) 八燃气调压箱（柜）常见故障处理 (9) 九注意事项 (11) 十订货须知 (12)
一用途/范围 本资料适用于燃气调压箱（柜），所介绍的燃气调压箱（柜）是按常规采用的输配工艺布置，同时根据用户提供的参数及选配的设备来设计生产。
二基本功能及特点 1、基本功能 ◆燃气净化：对燃气进行过滤，以保证系统内设备正常工作。 ◆燃气调压：将上游管网的燃气压力降至下游管网或管道所需的使用压力， 并保持在规定的范围内，且不随上游压力和流量的变化而变化。 ◆切断保护：当出口压力高于设定压力一定值，进行切断保护。 ◆安全保护：当下游压力因故超过系统规定的压力范围时，对下游气流进行 控制或对上游气流进行截流，以保证安全用气。 ◆流量计量：对燃气流量进行测量并换算为标准状态下的流量。 ◆自控系统：对运行状况进行遥测遥讯遥控。 ◆报警系统：对泄漏、故障进行报警。 ◆加臭装置：将臭液加入燃气中使之具有臭味。 2、特点 ◆集调压、过滤、计量、安全放散等为一体，系统协调性好、可靠性高。◆计量前后气流稳定，计量精准、可靠。 ◆安装、调试简单，使用、维护方便。 ◆适用于天然气、人工煤气、石油液化气及其它无腐蚀性气体。 ◆扩展性好，可根据用户要求增添功能。 ◆设备出厂前均经强度、气密性试验，各参数均按用户要求设定，现场操作 简单、方便。 ◆可无人值守，只需定期检查。

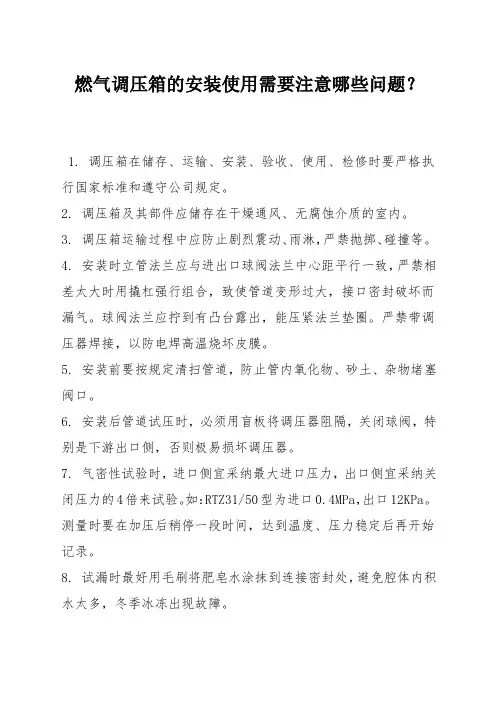

工作行为规范系列 燃气调压箱安装使用注意 问题 （标准、完整、实用、可修改）
