燃气调压箱（柜、撬）的操作与维护为了更加科学合理的使用和维护保养燃气调压计量设
备，集团所属各大区各燃气公司燃气设备管理员，要认真学习掌握相关知识，严格按照其操作规程、维护方法使用和保养燃气设备，有效的避免不必要的失误或损失，工作中发现或遇到问题，第一时间与燃气装备制造集团相关人员取得联系，共同解决燃气设备使用和保养过程中的相关问题。
联系人：吴春元：；
闫广生：、。
一、燃气调压箱（柜、撬）的操作

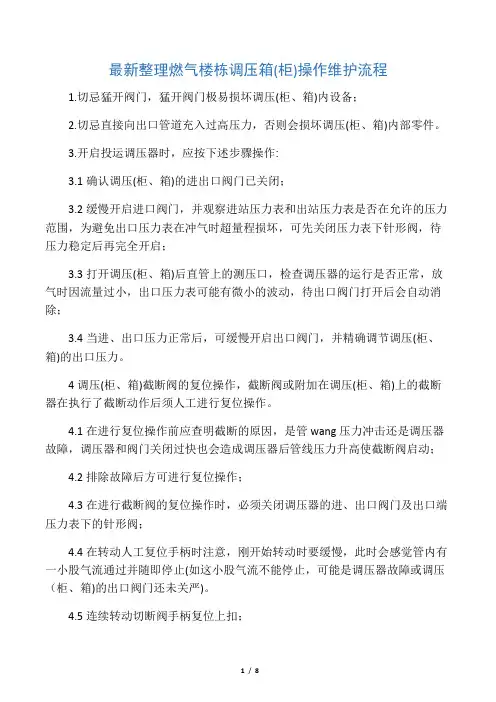

1、切忌猛开阀门，猛开阀门极易损坏调压(柜、箱、撬)内设备。
2、切忌直接向出口管道充入过高压力，否则会损坏调压箱(柜、撬)内部零件。
3、开启投运调压器时，应按下述步骤操作。
3.1、确认调压箱(柜、撬)的进出口阀门已关闭。
3.2 、缓慢开启进口阀门，并观察进站压力表和出站压力表是否在允许的压力范围，为避免出口压力表在冲气时超量程损坏，可先关闭压力表下针形阀，待压力稳定后再完全开启。
3.3 、打开调压箱(柜、撬)后直管上的测压口，检查调压器的运行是否正常，放气时因流量过小，出口压力表可能有微小的波动，待出口阀门打开后会自动消除。
3.4、当进、出口压力正常后，可缓慢开启出口阀门，并精确调节调压箱(柜、撬)的出口压力。
4 、调压箱(柜、撬) 截断阀的复位操作，截断阀或附加在调压箱(柜、撬)上的截断器在执行了截断动作后须人工进行复位操作。
4.1、在进行复位操作前应查明截断的原因，是管网压力冲击还是调压器故障，调压器和阀门关闭过快也会造成调压器后管线压力升高使截断阀启动。
4.2 、排除故障后方可进行复位操作。
4.3、在进行截断阀的复位操作时，必须关闭调压器的进、
出口阀门及出口端压力表下的针形阀。
4.4 、在转动人工复位手柄时注意，刚开始转动时要缓慢，此时会感觉管内有一小股气流通过并随即停止，如这小股气流不能停止，可能是调压器故障或调压箱（柜、撬)的出口阀门还未关严。
4.5 、再继续转动切断阀手柄复位上扣。
4.6 、缓慢开启进口阀门，观察出口压力，正常后开启出口阀门。

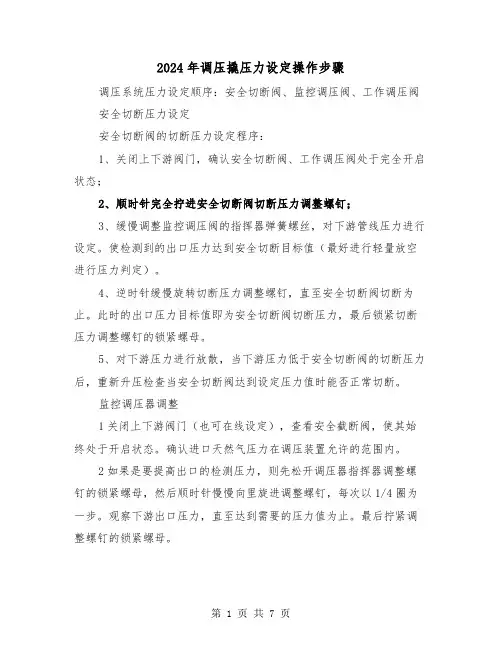

5.调压设备的调试
5.1 、设定压力应遵循由高到低的原则，按步骤一项一项进行，不可操之过急。即：切断压力--放散压力--工作压力。
5.2 、压力设定后，需检测其关闭压力，验证其性能，是否达到要求值。
5.3、压力设定符合要求后方可开启出口阀门，在此之前不得打开出口阀门，以防意外发生。
5.4 、调试过程中，严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。
5.5 、阀门开启应缓慢，不得猛开猛关。
5.6 、精密仪表应注意保护，以防压力波动大，损坏仪表。
5.7 、在“1+1”调压设备调试中，若需不间断供气，应先通过旁路手动控制压力，一手控制压力调节阀，一手持压力表，时刻观察压力变化，使出口压力维持在所需压力范围内，待调压器压力设定完成后，缓慢打开调压器出口阀门，在调压器正常供气后，再关闭旁路各阀门。
5.8 、若调压器采用“2+0”一开一闭式，两路均需调试，开启一路，关闭一路(备用)，备用路中应将进出口阀门间气压泄去，以免调压器皮膜和弹簧受压，造成疲劳。
5.9、若调压器采用两路自动切换供气，需按主、副路设定压力参数，然后两路进出口阀门保持全开状态，自动切换对调压器性能要求较高，一般稳压精度(AC)≤2.5%P t，关闭精度≤12%P t为宜。
6 、调压箱(柜、撬)主路和副路的压力设定及切换方法
6.1 、压力设定
调压柜出厂时，副路调压器的出口工作压力设定为主路调压器出口工作压力的0.10倍，副路截断阀的启动压力设定值高于主路截断阀的启动压力。
（1）调压器出口工作压力≤3KPa时，副路截断阀启动压力为主路截断阀启动压力的1.1倍，且不大于4.5KPa。
（2）0.003 MPa<调压器出口工作压力≤0.2 MPa时，副路截断阀启动压力为主路截断阀启动压力的1.1倍。
（3）0.2 MPa<调压器出口工作压力≤0.25Mpa时，副路切断阀启动压力为主路切断阀压力的1.05倍。
6.2、截断方法: 调压箱(柜、撬)在运行或检修过程中，有时需要进行各主路和副路的人工切换，即将主路关闭而做备用的副路供气，或将正在供气的副路恢复变为备用，由主路正常供气。
（1）主路切换为副路供气。缓慢关闭主路进口阀门，随主路调压器出口压力下降至副路调压器的启动压力，副路调压器自动开启，再缓慢关闭主路出口阀门，副路正常工作后，可按需要将其出口压力调至主路调压器出口压力设定值以满足压力参数要求。
（2）副路切换为主路供气。首先将副路调压器出口压力降至原调压器的出口压力设定值，开启主路截断阀，再缓慢开启进口阀门向主路充气，待出口压力稳定后，调整并检查主路出口压力设定值符合要求后，缓慢开启主路出口阀门，随着主路出口压力升高至副路调压器的关闭压力，副路调压器则自动关闭。
7 、调压器在安装完毕后，应对其做气密性检查
7.1、试验介质:氮气或该调压器的工作介质。
7.2、试验压力:调压器前为最大进口工作压力的1.05倍，若在运行中进行调试，则为进口介质工作压力，调压器后为超压截断压力的1.05倍。
7.3、试验方法
（1）关闭截断阀及出口端阀门，向调压器前管路缓慢充气，保压30分钟，检查进出口管道中的压力，若调压器前管路压力下降则有外漏，可用皂液查出漏点，若调压器后管路压
力升高，则截断阀关闭不严。
（2）合格后开启截断阀，随着气体流向调压器后管路，调压器自动关闭，压力稳定后检查下游管道压力，保压30分钟，压力值应稳定不变，若压力上升，则说明调压器关闭不严，若压力下降，则说明有外漏。
8、调压器出口压力设定值检查
8.1、关闭出口阀门及旁通阀门、放散阀门，开启截断阀，缓慢开启进口阀门，待进口压力稳定后，略开测压阀门，使管道中有一小流量通过，缓慢关闭测流阀门，观察出口压力表，其读数应为出口压力设定值的1.1～1.25倍，在负荷运行时，再准确检查调压器出口压力。
8.2、若调压器的出口工作压力与设定值不符，应缓慢旋动调节螺栓调整调节弹簧，直至出口压力为调压器设定压力的1.1～1.15倍，(关闭压力)待负荷运行时再精确调整调压器出口压力。
9、切断阀启动压力设定值检查
方法1：关闭出口阀门、旁通阀门，开启截断阀，缓慢开启进口阀门，待进口压力稳定后，再从测压阀门处向出口端缓慢加压，直至截断阀启动，检查此时压力表读数是否与设定值相符，应重复检查三遍。
方法2：关闭进、出口阀门，开启截断阀，从测压阀门处向出口端加压，使出口压力缓慢升高，直至截断阀启动，检查此时压力表示值是否与设定值相符，应重复检查三编。若要调整截断阀启动压力，应缓慢调节截断压力设定弹簧至要求的设定值，并保持弹簧压缩量不变，缓慢升压至截断阀启动，重复操作三遍，检查截断压力是否与所需的设定植相符。
10 、放散阀启动压力设定值检查
10.1、关闭放散管前球阀，从放散管测压阀门处向放散管加压，使压力缓慢升高，直至有气体从放散口排出，检查此时压力表读数是否与设定值相符，应重复检查三遍。
10.2、若要调整放散阀启动压力，应缓慢调整放散压力弹定弹簧至要求的设定，并保持弹簧压缩量不变，缓慢升压至放散阀启动，重复操作三遍检查放散压力是否与所需要的设定
值相符。
11 、若调压器的出口设定值已经过调整，则调压器的截断阀启动压力和放散阀启动压力都必须随之调整，以使工况匹配，但任何调整，均应在调压器的允许工况之内。
二、调压箱（柜、撬）的维护
（一）新置换通气运行一周
1、过滤器积垢程度检查。过滤器干净无污垢。
2、泄漏检查。所有设备及连接处无泄漏点。
3、调压器进出口压力检查。根据当时流量压力在正常范围内。
4、用压力表检查调压器截断压力。截断压力正常。
（二）每三个月
1、漏点检查。所有设备及连接处无泄漏点。
2、检查截断阀启动值和脱扣机构能否正常工作。截断后关闭是否严密。截断阀启动值正常和脱扣机构工作正常，截断后关闭严密。
3、过滤器清洗或更换。过滤器积垢后应清洗或更换滤心。
4、检查调压通道前后阀门。阀门开关灵活。
5、检查调压器出口压力和运行压力运行情况是否正常。2200pa—3000pa。
6、检查调压柜（箱、撬）外观及门、锁具情况。调压柜（箱、撬）外观整洁干净污垢，无油漆脱落现象，门、锁具存在且开启正常。
（三）每一年
1、每季度维护保养内容。参照每月维护保养标准。
2、清洗指挥器、调压器内腔。干净无污垢
3、更换皮膜。更换同规格合格的皮膜。
4、给活动或传动部件上油。先去污除锈在均匀上合格的油。
5、吹洗放散阀信号管。干净无污垢。
6、安全放散阀的启动压力值进行校验。安装合格的放散阀。
7、调校仪表精确度。安装合格的仪表。
（四）每三年
1、每年维护保养内容。参照每年维护保养标准。
2、拆洗调压器所有零部件、截断阀零部件、指挥器零部件、阀门零部件。零部件表面干净无污垢。
3、更换调压器、截断阀、放散阀、阀门中的全部非金属件。更换同型号的非金属件。
4、检查各零部件的磨损及变形情况。必要时更换
各零部件。
5、更换过滤器滤芯。更换同型号过滤器滤芯。
6、各组件及管道外壁的油漆涂层。油漆涂层完好，并做到除锈彻底，刷漆全面。
奥德燃气装备制造集团
2017年1月28日
