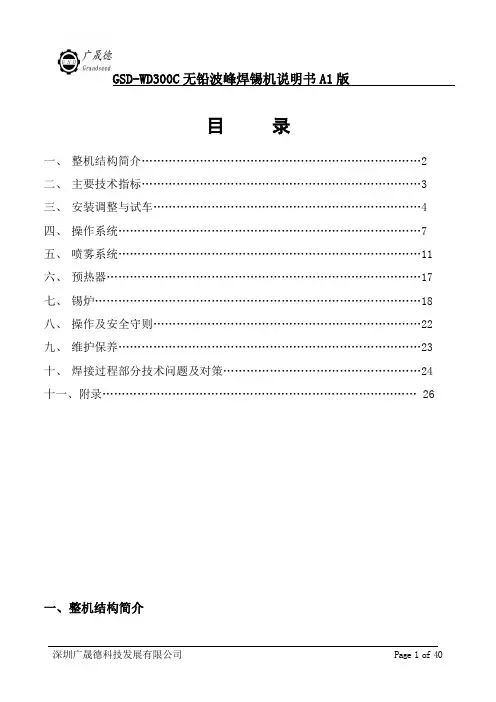

GSD-WD300C无铅波峰焊锡机说明书A1版
目录
一、整机结构简介 (2)
二、主要技术指标 (3)
三、安装调整与试车 (4)
四、操作系统 (7)
五、喷雾系统 (11)
六、预热器 (17)
七、锡炉 (18)
八、操作及安全守则 (22)
九、维护保养 (23)
十、焊接过程部分技术问题及对策 (24)
十一、附录 (26)
一、整机结构简介
GSD-WD300C无铅波峰焊锡机说明书A1版
GSD-WD300C无铅波峰焊锡机说明书A1版
二、主要技术指标
项目规格型号
控制方式电脑＋PLC
运输马达1P AC220V，60W
运输速度200-1500mm/min
基板尺寸30-300mm(w)
助焊剂容量6L
预加热区1100mm三段PID独立控制，600w*24PCS室温--250℃锡炉加热 1.2KW*9PCS室温---300℃
锡炉容量240KG
波峰马达3P AC220V,0.18KW*2PCS
洗爪泵1P AC220V 6W
运输方向L→R (R→L可选)
焊接角度3—6 o
助焊剂气压3—5BAR
电源AC380V 50HZ
6KW/21KW
正常运行功率/总
功率
外形尺寸3300(L)*1200(W)*1650(H)
机身尺寸2700(L)*1200(W)*1650(H)
净重900KG
GSD-WD300C 无铅波峰焊锡机说明书A1版
三、安装调试与试车
3.1机器定位安装
A 、 机器放置在指定地点后，要降下脚杯，并对整机机架打水平，使机器4个角处于水平位置。
B 、用水平尺检查运输导轨及锡炉，使其处于水平位置，升降运输导轨并将导轨角度调到4°，上升锡炉使喷嘴离链爪约10MM 。传送角度的调整：焊锡的角度因线路板的不同设计与焊点的不同要求来进行调节，通常的焊锡角度约4°左右，如因焊点的质量及要求未能达到时，可在4°-6°之间进行任意调节，转动调节角度手轮，通过链轮、链条带动两根垂直丝杆作同步转动、升降。（注意：如调整角度需增大时，必须先将锡炉调低，以免输送爪顶压而受损。）
D 、机器接电气
配线要求：3ΦX380V,50HZ(三相五线制)，要求容量不小于30KVA ，外壳保护接地，接地电阻≤10Ω，接地线不小于4MM 2,气源不小于2KG 升CM 2。
3.2通电试机：机器上电后检查运输，预热，以及锡炉是否能正常工作。
R
S
T
N
黄绿红黑
T S R N
用户配电箱
设备电源总开关
设备接地
GSD-WD300C 无铅波峰焊锡机说明书A1版
马达轴
螺母
齿轮
蝶形弹簧
3.3化锡：以上工作完成后经全面检查各机构运行正常后，即可做化锡工作。 准备材料： 助焊剂，12L 工业酒精10L
焊料， 240KG 电炉，3KW , 1个 不锈钢容器，1个
熔锡：将固态料分批投入不锈钢容器内，在电炉上加热至充分熔化后（约250℃），再倒入设备的锡槽中。当焊料液面距锡槽口约8mm 时，停止投料。启动设备，将锡炉温度预置为265℃，待锡炉温度到，启动波峰，调整波峰高度，检查波峰是否正常。若锡面偏低，此时可将条状焊料直接投入锡炉中，调整锡面至合适。
注：A 、锡槽第一次投料时，严禁将固态钎料直接投入锡炉内进行熔化，
以防大量热量不能及时传递给固态焊料，而产生高温烧坏锡槽及加热板； B 、在熔锡前，需将锡槽及不锈钢容器清理干净，以防杂质污染焊料。
检查助焊剂情况：助焊剂的比重根据生产厂家要求及实际使用的情况，可在0.79~0.82范围内进行适当调整。熔锡结束后，可进行PCB 板试焊。
3.4附助机构
A 、 在传动机械的电机轴链轮上装有过载保护装置，若输送链受重载时，链轮。在扭矩限力器上打滑，输送链停止运行，保护了机器不被损坏。扭动螺母，压紧或放松碟形弹簧，即可调节传递扭矩的大小。(如下图)
GSD-WD300C 无铅波峰焊锡机说明书A1版
球阀酒精泵酒精盒
三通过滤网洗爪盒 回流管路
B 洗爪液流量的调整（见下图）
洗爪器是确保链爪清洁，达到焊锡质量的因素之一。其装置采用循环回流式设计，链爪经过被酒精湿润的毛刷清洗干净，流量通过调节阀来控制。酒精箱的容量应保持在2/3以上，过滤网每小时取出清洁锡渣，每天将洗爪毛刷取出并清洗。（注意：切勿将调节阀开得过大而将酒精溢出机内。以免造成火灾。） C 、风刀出气量的调节：
风刀俯视图
风刀
喷雾箱
出气孔
GSD-WD300C无铅波峰焊锡机说明书A1版
调节风刀强度调节旋钮，调整风刀出风强度，标准：手背放于风刀出风孔处时，应能明显感觉到风力。
四、操作系统
4.1 本设备采用了电脑和PLC协同控制整机电路，它主要由电源总开关、控制选择开关、电脑操作界面和紧急制等四大部分组成。
4.2 操作系统各部功能及特点
4.2.1电源总开关：有用来切断及接通设备整个电气系统的供电电源，该开关具有电流过载和短路保护功能。如设备因意外而出现过载或短路时，将自动跳闸切断供电电源，使故障限制在最小范围内。
4.2.2控制选择开关
由于篇幅所限，还有更多全自动波峰焊使用知识没展现完。了解更多全自动波峰焊知识请登录广晟德官网或者广晟德波峰焊网
GSD-WD300C无铅波峰焊锡机说明书A1版
如上图所示扇形面板左起开关为：
1）电源指示灯：电源总空开合上后指示灯亮，表示机器上电
2）电源控制系统电源开关：此为二挡开关，开启后控制系统上电
3）定时控制开关：此开关当打在自动为时，机器控预先设定好的开机时间自动开启电源控制，锡炉控设定时间开始加热化锡。开关打在手动位置为即时开机4）照明开关：开此开关机内的二个照明灯亮
4.2.3电脑操作界面
电脑显示器独立设置于设备的左侧，电脑启动后，会自动进入设备操作界面，其界面布置如下图所示：
GSD-WD300C无铅波峰焊锡机说明书A1版
当计算机进入windows后，并双击“波峰焊图标”。将显示下图画面
此界面是设备的主监控界面，主界面是监控和操作设备的重要窗口，主界面可对设备的运行动画和工作状态进行操作和监控。
在监控画面里可以监控设备的运行数据、运行动画和操作设备的工作状态
GSD-WD300C无铅波峰焊锡机说明书A1版
1）系统控制主界面操作说明：
* 手动运行、自动运行：当显示为“手动运行”时，点击此按钮一次则会转为“自动运行”模式；
* 自动运行：选定自动运行模式后，系统将会自动按时间定时启动各装置：
a、定“自动运行”后，系统将会自动启动各装置，顺序为：先开启锡炉加温，当锡炉加温至锡炉温度高于“波峰启动温度”后，然后才开启预热加温、热补加温、运输、及冷却；
GSD-WD300C无铅波峰焊锡机说明书A1版
b、当焊锡加热到焊接温度时，则可进行正常的工作运行；正常运行时，系统会自动跟踪PCB板，跟据PCB板的实时位置，进行自动的喷雾或起波，从而达到节能之效果；
* 手动运行：手动运行为系统运行模式两项中的一项，如控制按钮显示为“自动运行”时点击一次则会转为手动运行模式；
a、处于手动运行时，所有装置将不会自动启动，必需点击相应的控制按钮来控制相应设备的启或停；
b、动模式中，喷雾如不处于点击为“ON”的状态时，将会自动跟踪PCB板现自动喷雾，如点击使其“ON”后，喷雾将会一直喷雾；
A）故障复位：当出现故障报警后，先检查故障原因，排除后点击“故障复位”
后，系统则会继续运行；
B）主介面操作时注意事项：
a、洗爪不管“经济运行”或“手动运行”均为手动运行，用户可跟据生产时的
实际情况需要开启洗爪；在不开启运输时，开启洗爪无效。
b、如处于“经济运行”时会自动启动预热、锡炉、预热、及热补偿等的加温，
如需要停止其中一项的加温，可将相应控制温区的设定温度设定为一个低于室温的值；
2）下拉菜单说明
文件：下拉菜单
GSD-WD300C无铅波峰焊锡机说明书A1版
A 打开：打开系统配置文件（*.BFH），其中包括各设定的运行参数，打开后，系统将会按所打开的运行参数文件所设定的参数控制；
B保存：保存参数文件（*.BFH），将当前设定的系统运行参数保存，方便下次再生产同型号的工件时，直接调用参数则可；
C退出：退出当前的控制系统
3）操作下拉菜单；
曲线测试：用来测试PCB板的预热温度曲线
产品清零: 清除当前的PCB板的产量.初始化为“0 ”
由于篇幅所限，还有更多全自动波峰焊使用知识没展现完。了解更多全自动波峰焊知识请登录广晟德官网或者广晟德波峰焊网
GSD-WD300C无铅波峰焊锡机说明书A1版
4）设置下拉菜单:
GSD-WD300C无铅波峰焊锡机说明书A1版
A 运行参数设定：设定此设备的所有运行参数。
运行参数设定包括: 锡炉温度设定、（预热1 温度、预热2温度、预热3温度、锡炉温度、输送速度的数值。
缺省值：点击此按钮可以打开设备的缺省设置，其值可作为机器的出厂值。
保存缺省值：点击此按钮可以把当前值保存为缺省值
打开：点击此按钮可以把以前保存的设置参数打开为当前的运行参数，保存：点击此按钮可以把当前的运行
确定：把当前的设置参数保存并下载到PLC里面去（建议从新设定的运行参数先保存在确定下载到PLC里面）
GSD-WD300C无铅波峰焊锡机说明书A1版
取消：取消当前的设置参数
密码：设定打开此画面的密码，（当设定了此密码，每次打开此画面都必须输入正确的密码才能打开此画面，防止为授权的用户不正当设置此参数，以免造成故障，机器出厂时未设置密码，请根据需要设定）
B机械参数设定
机械配置的设定请参考以下窗口设定
机械配置设定窗口包含
运输速率：运输速率是修正运输速度的系数：当实际测量速度大于设定速度时请减小速率系数；反之则加大系数
GSD-WD300C无铅波峰焊锡机说明书A1版
波峰开始距离：即在经济运行状态下在当PCB板到来时自动起波峰（此功能最大限度地控制焊锡的氧化）如果PCB板还没到来就开始起波峰或PCB板还没到来就停止波峰请加大波峰开始距离值和停止波峰距离值，反之则减小。
波峰停止距离：和波峰启动距离一样。
喷雾启动距离：和波峰距离类似
密码功能和参数设定的一样
C 极限温度设定：
极限温度设定：极限温度设定包括锡炉温度上下限报警、预热温度上下限报警、当温度低于下限值时画面显示低温；当温度高于上限偏差值时机器发出报警声音并切断相关电源。
GSD-WD300C无铅波峰焊锡机说明书A1版
D补偿温度设置:
温度补偿设置包括锡炉温度、预热温度、补热温度的温度补偿设置。
此功能为探测头的检测误差调整，当检测温度和实际温度相差是需要设定此参数，当实际温度大于显示温度即设置为负值，相反为正值。出厂值为零。
GSD-WD300C无铅波峰焊锡机说明书A1版
E 参数设置：PID即温度控制的正反馈控制模式。准确设定PID参数将是准确控制加热温度的必要条件，
* 此软件控制温度的模式有两种模式：1 为自动PID 运算加热2 为手动运算加热
当自动运算时只需设定P和I值手动运算时需设定P 和D 值
自动运算时必须只细设定P 和I的值 P请设定在100-200之间 d请设定在20-200之间，
手动运算时参数设定比较简单：只需把P值设定为50以下几可（当P大于50为自动；小于50为手动）
GSD-WD300C无铅波峰焊锡机说明书A1版
这时只需根据升温情况设定D值（D值得范围10-30）当D值越大时加温越快，可能控制温度的精度较低。反之加温越慢控制精度越高（建议在不掉温的情况下D值越小越好，最大不要超过30
自动加热运算PID参数画面
* 为防止在自动控制的时候锡炉出现第一次升温过多的冲温现象；软件在升温的时候采用手动加热当恒温后自动切换到自动加热，那么在自动（Ｐ大于５０）的时候也必须设定Ｄ值参数Ｄ值设的过大锡炉将可能严重冲温过小可能升温缓慢！甚至温度达不到设定温度。
手动加热运算加热PID 参数画面
GSD-WD300C无铅波峰焊锡机说明书A1版
如果在手动控制的情况下能满足温度的焊接要求建议采用手动控制模式下控制温度Ｐ＜５０的情况下，因为在手动的情况下设置简单易与观察效果（可以直接观察固态继电器的加热时间或停止时间在观察加热功率）。
F 打开运行时间画面时可以很方便地浏览运行故障发生情况。
