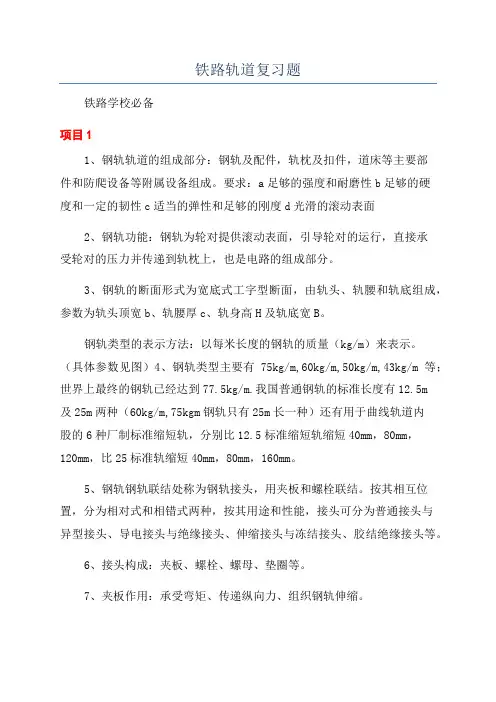

铁路轨道复习题

南铁院铁路轨道复习题

项目1

1、钢轨轨道的组成部分：钢轨及配件，轨枕及扣件，道床等主要部件和防爬设备等附属设备组成。要求：a 足够的强度和耐磨性 b足够的硬度和一定的韧性 c适当的弹性和足够的刚度 d 光滑的滚动表面

2、钢轨功能：钢轨为轮对提供滚动表面，引导轮对的运行，直接承受轮对的压力并传递到轨枕上，也是电路的组成部分。

3、钢轨的断面形式为宽底式工字型断面，由轨头、轨腰和轨底组成，参数为轨头顶宽b、轨腰厚c、轨身高H及轨底宽B。

钢轨类型的表示方法：以每米长度的钢轨的质量（kg/m）来表示。（具体参数见图）

4、钢轨类型主要有75kg/m,60kg/m,50kg/m,43kg/m等；世界上最终的钢轨已经达到77.5kg/m.我国普通钢轨的标准长度有12.5m及25m两种（60kg/m,75kgm钢轨只有25m长一种）还有用于曲线轨道内股的6种厂制标准缩短轨，分别比12.5标准缩短轨缩短40mm，80mm，120mm，比25标准轨缩短40mm，80mm，160mm。

5、钢轨钢轨联结处称为钢轨接头，用夹板和螺栓联结。按其相互位置，分为相对式和相错式两种，按其用途和性能，接头可分为普通接头与异型接头、导电接头与绝缘接头、伸缩接头与冻结接头、胶结绝缘接头等。

6、接头构成：夹板、螺栓、螺母、垫圈等。

7、夹板作用：承受弯矩、传递纵向力、组织钢轨伸缩。

8、轨缝预留条件：当轨温降至最低时轨缝小于或等于构造轨缝，接头螺栓不会因受剪力而拉断、拉弯；当轨温升至最高时轨缝大于或等于零，轨段不会顶严而发生支嘴。

9、计算公式：ξo=αL（Tz-To）+0.5ξg α=0.0118mm/（m＊℃）、ξg=18mm

九、每千米轨缝总误差：25m钢轨地段不得大于±80mm，12.5m钢轨地段不得大于±160mm 钢轨绝缘接头轨缝不得小于6mm。一般宜按8mm取值。

10、直线地段相对式接头两段钢轨位置相对偏差（相错量）不应大于40mm，曲线地段不应大于40mm加缩短量的一半。

11、木枕的断面一般为矩形，普通木枕的标准长度为250cm，木岔长度为260~480cm（按20cm 晋级）。

12、我国铁路规定：每千米至少铺设轨枕根数均为1440根。每公里线路最多铺设的轨枕根数：木枕为1920根，Ⅰ型、Ⅱ型混凝土枕为1840根，Ⅲ型混凝土木枕为1667根，混凝土宽枕为1760根。Ⅰ型、Ⅱ型混凝土枕的长度为2.5m，Ⅲ型混凝土有2.5m和2.6m两种。

13、正线铺设Ⅱ型混凝土枕及木枕地段，符合下列条件之一的应加强。

①半径为800m及以下的曲线地段。

②坡度大于1.2‰的下坡地段。

③长度300m及以上且铺设木枕的隧道内。

加强办法：Ⅱ型混凝土枕每千米增加80根；木枕每千米增加160根；条件重合时只增加一次，但不能超过前述允许最大铺设数量。

14、悬空式接头处的轨枕间距c要比钢轨中部的轨枕间距a小，而a与c之间还有一个过渡的轨枕间距b，一般a?b?c。

15、对于50kg/m及以上钢轨，木枕接头间距为440mm，混凝土接头间距为540mm；

16、扣件是用来联结钢轨与轨枕的。混凝土枕使用的主型扣件为弹条1型，Ⅱ型、Ⅲ型扣件。

17、钢轨结构的类型应根据运营条件，使用寿命要求，维修方式，和维修量，铺设地点及材料的可行性等因素来选择。

项目2

1、按长轨节长度的不同，无缝线路可分为普通无缝线路、全区间无缝线路和跨区间无缝线路3种类型。

2、普通无缝线路指长轨节的长度为1000m~2000m的无缝线路。

3、按长轨的温度应力处理方式的不同，无缝线路可分为温度应力式和放散温度应力式两种类型，世界各国主要采用的是温度应力式无缝线路。

4、温度应力式无缝线路一般由固定区、伸缩区、缓冲区3部分构成。

5、温度应力概念：无缝线路铺设、锁定后，因轨温变化，长轨不能自由伸缩而在其内部产生的应力。特别是在轨温很高或很低时，钢轨内将产生巨大的温度应力。（简答）

6、锁定轨温也称零应力轨温，是锁定线路时的钢轨温度。此时，长钢轨内部的温度应力应为零。最高轨温比当地最高气温约高20℃。

7、影响无缝线路稳定性的主要因素有钢轨的温升幅度、轨道原始弯曲、道床横向阻力及轨道框架刚度等，其中钢轨的温升幅度（失稳的根本原因）、轨道原始弯曲（失稳的直接原因）等为促使失稳的因素，道床横向阻力及轨道框架刚度等为保持稳定的因素。

8、影响道床横向阻力的因素：道床的饱满程度、道床肩宽、道床肩部堆高、道砟种类及粒径尺寸、线路维修作业影响、轨枕类型等。（可简答）

项目3

1、普通单开道岔主要由转辙器、连接部分、辙叉及护轨组成。

2、转辙器由基本轨、尖轨、连接零件（有拉杆、顶铁、滑床板、轨撑等）、跟端结构、辙前垫板、辙后垫板及转辙机械等组成。

3、尖轨跟端结构分为夹板间隔铁式和弹性可弯式，是转辙器中的一个重要连接点。

4、直尖轨的最小动程为142mm，曲尖轨为152mm，提速道岔中第一牵引点---

项目7

1、有砟轨道是指铁路轨道上用道砟铺设的轨道。作用：a承载作用 b提供阻力作用 c缓冲作用 d调整轨道几何行位的作用 e排水作用

2、道床断面包括道床顶面宽度、边坡坡度及厚度3个主要参数。

3、正线木枕地段不得小于20~25cm，混凝土枕地段不得小于30cm，隧道内及站线上不得小于20cm。

4、护轨的作用是万一列车脱轨，可卡住车轮，阻挡车轮横移，提高行车安全的可靠性。

5、线路标志包括公里标、半公里标、曲线标、圆曲线及缓和曲线始终点标、桥梁标、坡度标、驼峰水平标桩、位移观测桩、线路基桩、用地界标及铁路局（集团公司）、工务段、领工区、养路工区标等标志。

6、根据机车车辆限界、机车车辆运行中摆动、曲线加宽等因素，警冲标设在两会合线路线间距离为4m的中间。作用是为保证岔后两线的列车能相互安全通过而设置的。警冲标是指机车车辆停车时，不准向__道岔方向_____或线路平面交叉处所越过的地点停车状态。

7、每段无缝线路应设位移观测桩不少于5对（通常5~7对）

8、跨区间和全区间无缝线路，单元轨条长度不大于1200m时，设置6对位移观测桩。

项目8

1、轨道几何尺寸就是指轨道的几何形状，相对位置和基本尺寸。

2、轨道几何形位参数包括铁路轨道的轨距、水平、轨向、高低、轨底坡等。

3、轨距是指两股钢轨头部内侧轨顶面以下16mm处两作用边之间的最小距离。

4、轨距主要分为标准轨距、宽轨距和窄轨距3大类型。标准轨距为1435mm。

5、轨距变化率：在正线、到发线上不得大于0.2%，允许速度大于120km/h的线路不得大于0.1%，轨距变化应和缓平顺。

6、轨道的前后高低是指一股钢轨顶面纵向的高低差，简称高低。

7、钢轨向轨道中心的倾斜度称为轨底坡。我国铁路规定轨底坡为1:40。

项目9

1、曲线的基本要素主要包括曲线半径R、曲线转角α、缓和曲线l。、切线长T、曲线长度L、外矢距E等。（会在图上标出）

2、缓和曲线设置的目的：为避免离心力突然产生及突然消失，需要一段半径简便的曲线，连接直线和圆曲线，使离心力逐渐增加或减少。缓和曲线线型有平面形状和立面形状。

3、我国铁路采用3次抛物线作为缓和曲线。

4、我国铁路关于轨距的加宽标准：a 不加宽：R≥350m的曲线 b 加宽5mm：300m≤R≤350mm 的曲线 c 加宽15mm：R<300m以下的曲线。曲线轨道的最大轨距为1450mm。

5、加宽途径：为保证曲线外股钢轨的圆顺和导向作用，保持曲线外股钢轨不动，通过将内股钢轨向外横移来实现轨距加宽。

6、D心是辙叉心轨工作边至护轨头部外侧的距离，D心≥1391mm；D翼是翼轨工作边至护轨头部外侧的距离，D翼≤1348mm。D心为照查间隔，D翼为护背距离。

7、改建铁路曲线外轨超高的计算公式：h=11.8V2/R V 平均速度（km/h）新建铁路

h=7.6V2max/R V=0.8Vmax 当速度较高的旅客列车通过时，实设的外轨超高显得不足，不满足部分称为未被平衡的欠超高，简称欠超高。hq=11.8V2max/R -h hg=h-11.8V2max（过超高）。

曲线半径m

实测正矢与计算正矢差

圆曲线正矢连续差圆曲线最大最小正矢差缓和曲线圆曲线

800

1600

28003500 1 2 3 4

测量弦长20m

测量位置钢轨头部内侧面下16mm处

直线有砟轨道静态平顺度 mm

项目高低轨向水平扭曲（基长6.25m）轨距120km/h< v ≤160km/h 4 4 4 4 “+4、-2”100km/h< v ≤120km/h 4 4 4 4 “+6、-2”v≤100km/h及到发线 4 4 4 4 “+6、-2”

其他站线 5 5 5

曲线有砟轨道静态平顺度 mm

材料名称

每千米数量

钢轨

25m

1根 12.5m 2根 接头夹板

25m

2根 12.5m

4根 接头螺栓及垫圈

4套 扣件 5套 轨枕 2根

十九、某地区铺设无缝线路，已知该地区年最高轨温为65.2℃，最低轨温为-20.6℃，道床阻力梯度为9.1N/m ㎡，接头阻力为490KN ，60kg/m 钢轨断面面积为7745m ㎡，当锁定轨温为当地中间轨温加5℃时，使计算：

﹙1﹚克服接头阻力所需升降的轨温； ﹙2﹚固定区最大拉压温度力； ﹙3﹚伸缩区长度；

测量弦长 10m ——

项目 单位 25m 钢轨

12.5m 钢轨 最高、最低轨温差>85℃ 最高、最低轨温差≤85℃ 钢轨 kg/m 60及以上 50 43 60及以

上 50 43

50 43 螺栓等级 级 10.9 10.9 8.8 10.9 10.9 8.8 10.9 8.8 扭矩 N ＊M 700

600

600

500

400 400

400

400

C 值

mm

6

4

2

接头螺栓扭矩标准 ↓

← 正常有缝线路轨道常备材料数量表

二十、某圆曲线计划正矢Fy=86mm ，a=0.1087，b=0.8913.求Fo 和F1 解：αz=b 2／2=0.89132／2=0.3972

αy=1－a 2／2=1—0.10872／2=0.9941

Fo=αz ×Fy=0.3972×86=34.16mm ，F1=αy ×Fy=0.9941×86=85.49mm

二十一、某工厂的铁路专用线增设一股道，该股道为曲线，该曲线轨道为有缝线路，先进行人工铺轨工程。该曲线圆曲线半径R=800m ，圆曲线长K=60m ，缓和曲线长Lo=60m ，直线上最末一节钢轨进入曲线的长度为Z=3.8m ，标准轨长L 标=25.0m ，轨缝αo=10mm ，请进行该曲线缩短轨的配轨计算。 解：（1）计算曲线内股的应有总缩短量

Ez=1／R（1000S＋d)(Lo＋K）=1／800（1500＋0）×（60＋60﹚=225.0mm （2﹚计算缩短轨的根数。

因R=800m，500m﹤R﹤800m，25.0m钢轨轨道应选用缩短量e=80mm的缩短轨。所需缩短轨的根数为N=Ez／e=225.0／80=2.81根，采用三根。

外股钢轨所需标准轨的根数为No=2Lo＋K／L标＋αo=2×60＋60／25＋

0.01=7.2根。 No≧N,缩短轨选型合理。

正线轨道类型（部分）

项目单位特重型重型次重型中型轻型

运营条

件

年通过总质量Mt >50 25~50 15~25 8~15 <8

路段旅客列车设计行车速

度

km/h 160~120 160~120 ≤120 ≤120 ≤100 ≤80 钢轨kg/m 75 60 60 50 50 50

混凝土

枕

型号——III III III II II II II

60kg/m
