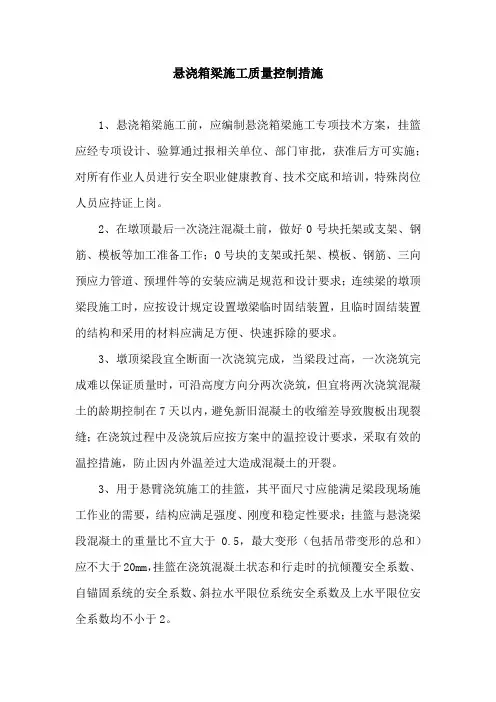

悬浇箱梁施工质量控制措施
1、悬浇箱梁施工前，应编制悬浇箱梁施工专项技术方案，挂篮应经专项设计、验算通过报相关单位、部门审批，获准后方可实施；对所有作业人员进行安全职业健康教育、技术交底和培训，特殊岗位人员应持证上岗。
2、在墩顶最后一次浇注混凝土前，做好0号块托架或支架、钢筋、模板等加工准备工作；0号块的支架或托架、模板、钢筋、三向预应力管道、预埋件等的安装应满足规范和设计要求；连续梁的墩顶梁段施工时，应按设计规定设置墩梁临时固结装置，且临时固结装置的结构和采用的材料应满足方便、快速拆除的要求。
3、墩顶梁段宜全断面一次浇筑完成，当梁段过高，一次浇筑完成难以保证质量时，可沿高度方向分两次浇筑，但宜将两次浇筑混凝土的龄期控制在7天以内，避免新旧混凝土的收缩差导致腹板出现裂缝；在浇筑过程中及浇筑后应按方案中的温控设计要求，采取有效的温控措施，防止因内外温差过大造成混凝土的开裂。
3、用于悬臂浇筑施工的挂篮，其平面尺寸应能满足梁段现场施工作业的需要，结构应满足强度、刚度和稳定性要求；挂篮与悬浇梁段混凝土的重量比不宜大于0.5，最大变形（包括吊带变形的总和）应不大于20mm，挂篮在浇筑混凝土状态和行走时的抗倾覆安全系数、自锚固系统的安全系数、斜拉水平限位系统安全系数及上水平限位安全系数均不小于2。
4、挂篮制作加工完成后应进行试拼装。挂篮在现场组拼后，应全面检查其安装质量，并进行模拟荷载试验，消除挂篮主桁、吊带的非弹性变形，测量挂篮在各级静力试验荷载作用下的变形，为施工控制提供参考。挂篮经预压试验符合设计要求后方可正式投入使用。
5、箱梁底板钢筋与腹板钢筋的连接应牢固，且宜采用焊接；底板上下两层的钢筋网应采用带钩的竖向筋进行连接，使之成为整体，防止底板混凝土在纵向预应力钢束径向力作用下导致崩裂破坏；顶板底层的横向钢筋宜采用通长筋。
6、预应力管道安装定位应准确，备用管道和长束的管道应采取措施保证其在使用时的有效性。
7、钢筋与预应力管道相互影响时，钢筋仅可移动，不得切断。若挂篮的下限位器、下锚带、斜拉杆等部位影响下一步操作必须切断钢筋时，应在该工序完成后，将切断的钢筋连接好再补孔。
8、悬臂浇筑施工应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差不得超过设计规定值，设计未规定时，不宜超过梁重的1/4。悬臂段应全断面一次浇筑完成，并应从悬臂端开始，向已完成梁段推进分层浇筑。
9、在砼浇注过程中，须安排专人对挂篮各部件栓结紧固情况、箱梁临时固结支座和锚筋锚固情况（如有）、模板接缝密实情况、模板胀模情况、挂篮主梁、横梁变形等进行检查，发现异常情况应及时处理。
10、悬臂浇筑混凝土以及后期预应力张拉、压浆工序，应设专人负责全过程旁站。
11、悬臂浇筑的施工过程控制宜遵循变形和内力双控的原则，且宜以变形控制为主。悬浇过程中梁体的中轴线允许偏差应控制在5mm以内，高程允许控制偏差为±10mm。
12、对纵向预应力钢束的张拉，宜通过必要的试验确定其张拉程序和各项参数，张拉持荷时间宜增加1倍，防止因为长束张拉滞后效应影响张拉质量；当钢束的伸长值不能满足要求时，可采取补张拉或反复张拉的措施，但张拉应力不得超过设计
规定的最大控制应力。张拉时先张拉长束，后张拉短束。
13、横向预应力采用一端张拉时，其张拉端宜在梁两侧交错设置。竖向预应力的准确与否，对腹板斜截面主应力的影响极大，张拉时宜采用反复张拉的方式进行，反复张拉的次数应以钢束的伸长值是否达到要求且是否可靠锚固而定。
14、所有预应力孔道灌浆均应采用真空辅助压浆技术，确保压浆饱满。对竖向预应力孔道，压浆时应从下端的压浆孔压入，压力宜为0.3~0.4MPa，且压入的速度不宜过快。封锚前认真清理锚头槽孔，涂抹防锈剂，并采用低收缩混凝土浇注密实。
15、挂篮前移时，宜在其后方设置控制其滑动的装置或在滑道上设置止动装置，防止挂篮前移过程失控；同一幅桥两只挂篮应同步前移；挂篮每前移50cm，暂停并检查中横梁和后横梁是否偏位。挂篮前移即将到位时，应调整挂篮的轴线位置至规定要求；前移就位后，应立即将后锚固点锁定，防止倾覆。
16、悬浇箱梁合拢顺序严格按设计图纸中的要求进行。合拢施工前应对两端悬臂梁段的轴线、高程和梁长受温度影响的偏移值进行观测，并应根据实际观测值进行合拢施工计算，确定准确的合拢施工温度、合拢时间及合拢程序。
17、合拢段的锁定应选择温度最低和梁体温度变化幅度最小的时间段进行；其支撑及约束，应使合拢段两端形成可以承受一定弯矩和剪力的刚结点，防止由于温度等各种因素影响在合拢尚未完成之前就产生变形。
18、对刚构连续桥，若合拢温度超过设计规定应采取反推措施，对梁体施加水平力，使墩顶产生与合拢温差引起的水平位移值相等的反向位移，消除因合拢温差引起的水平位移，消除结构附加的温度应力。对两端悬臂梁段采取施加水平力的方式调整梁体的应力时，千斤顶的施力应对称、均衡。
19、合拢段混凝土宜采用微膨胀混凝土，并在一天中气温最低且稳定的时段内
浇筑，浇筑过程中，边浇筑边拆除配重；合拢段混凝土浇注后永久钢束张拉前，应尽量采取整跨覆盖或顶部浇水降温等减少温差的措施，以免因梁体的内温度场分布不均匀，产生大的挠曲，影响合拢段混凝土的质量。
20、合拢时在桥面上设置的全部临时施工荷载应符合施工控制的要求。对预应力混凝土连续梁，合拢后应在规定的时间内尽快拆除墩梁临时固结装置，按设计规定的程序完成体系转换和支座反力调整。
21、待混凝土强度达设计要求的强度且混凝土龄期不少于7天后张拉合拢钢束。混凝土达到要求的强度和龄期后，应选择温差变化稳定的时段尽快张拉预应力钢束。
22、当悬臂浇筑施工跨越铁路、公路、航道及其他建筑物时，应采取有效的施工防护措施；在有台风季节，应做好施工的防台风工作。
23、做好已浇筑混凝土的养生工作。
