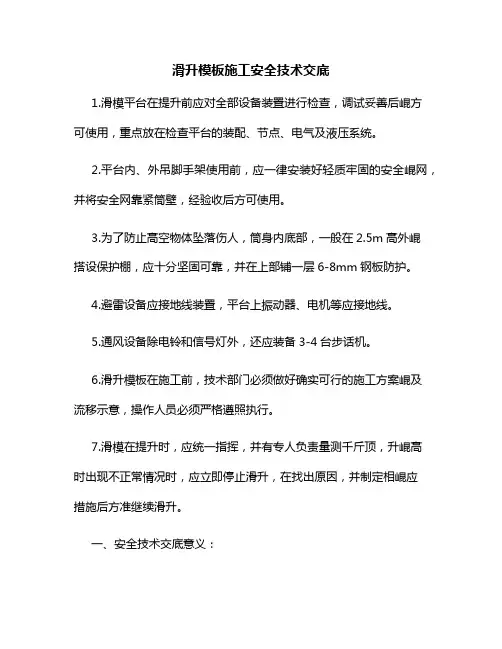

滑升模板施工
前面已经介绍了钢筋混凝土墩台和装配式墩台的施工方法，滑升模板施工方法是在钢筋混凝土墩台施工方法的基础上发展起来的，虽然两者施工用的机具设备大致相同，但为了适合较高墩台的施工，其模板却另有特点。滑升模板是依附于已浇筑的混凝土墩壁上，随着墩身的逐步加高而向上升高，因此，滑升模板的构造不需要随着高度的增加而加强其结构的强度和刚度，目前，滑升模板的施工高度已达百米。滑升模板施工的主要优点：施工进度快，在一般气温下，每昼夜平均进度可达5～6m；模板利用率较高，拆装提升机械化程度高，较为方便，可用于直坡墩身，也可用于斜坡墩身；滑升模板自身刚度好，可连续作业，提高了墩台混凝土浇筑的质量。
1.滑升模板的构造
滑升模板
是将模板悬挂
在工作平台上，
沿着墩台结构
断面边界拼装
模板，并在千斤
顶的作用下向
上滑升。滑升模
板的构造虽因
桥墩截面形式
不同而稍有差
异，但其主要部
件和功能却大
致相同，一般主要由工作平台、内外模板、混凝土平台、工作吊篮和提升设备等组成，如图所示。
1)工作平台⑴由内钢环⑹、外钢环⑸、辐射梁⑶、栏杆⑷、步板⒅组成，工作平台除提供施工操作场地外，还是整个滑模结构的骨架，因此，其应具有足够的强度和刚度。2)内模板⑾、外模板⑽采用薄钢板制作，并通过内立柱⑻、外立柱⑺固定在工作平台的辐射梁上。对于上下壁厚相同的斜坡空心墩，内外模板固定在立柱上，但立柱架(或顶梁⒄)是通过滚轴⑼悬挂在辐射梁上的，并利用收坡丝杆⒃沿辐射梁方向移动。对于上下壁厚不相同的斜坡空心墩，则内外立柱固定在辐射梁上，在模板与立柱间安装收坡丝杆，以便分别移动内外模板位置。
3)混凝土平台⑵由辐射梁、步板、栏杆等组成，其利用立柱⒆支承在工作平台的辐射梁上，供堆放及浇筑混凝土的施工用。
4)I作吊篮⑿悬挂在工作平台的辐射梁和内外模板立柱上，主要为施工人员操作提供工作平台。
5)提升设备由千斤顶⒀、顶杆⒁、顶杆导管⒂等组成，通过它顶升工作平台的辐射梁使整个滑模结构提升。
2.提升设备——千斤顶工作步骤
1)螺旋式千斤顶工作步骤
(1)转动手轮②使螺杆③旋转，并由千斤顶座④及顶架上横梁⑤带动整个滑模徐徐上升。此时，上卡头⑥、卡瓦⑦、卡板⑧卡住顶杆，而下卡头⑨、卡瓦、卡板则沿顶杆向上滑行，当滑至与上下卡瓦接触或螺杆不能再旋转时，即完成一个行程的提升。
(2)向相反方向转动手轮，此时，下卡头、卡瓦、卡板卡住顶杆，整个滑模结构处于静止状态，仅上卡头、卡瓦、卡板连同螺杆向上滑行，至上卡头与顶架上横梁接触或螺杆不能再旋转时为止，这样就完成一个行程的复原。
2)液压千斤顶工作步骤
(1)进油提升：利用油泵将油压入缸盖③与活塞之间，在油压作用下，上卡头⑥立即卡紧顶杆，使活塞固定于顶杆上。随着缸盖和活塞间进油量的增加，缸盖连同缸盖④、底座及整个滑模结构一起上升，直至上下卡头⑧顶紧时，提升结束。此时，缸筒排油弹簧⑦完全处于压缩状态。
(2)排油归位：开通回油管路，解除油压，利用排油弹簧推动下卡头使其与顶杆卡紧，同时，推动上卡头将油排出缸筒，在千斤顶及整个滑模位置不变的情况下，使活塞回到进油前位置。到此完成了一个提升循环。
提升时，滑模与平台上的临时荷载全由顶杆承受。顶杆一端埋置于墩台结构的混凝土中，一端穿过千斤顶芯孔，每节长2～4m，用工具或焊接连接。为节省钢材，使支承套顶杆能重复利用，可在顶杆外安装套管，等施工完毕后，可拔出支承顶杆。
3.滑模浇筑混凝土的施工要点
1)滑模组装
(1)在基础顶面搭枕木垛，定出墩中心线；
(2)在枕木垛上先安装内钢环，并准确定位，再依次安装辐射梁、外钢环立柱、顶杆、千斤顶、模板等滑模结构。
(3)提升整个装置，撤去枕木垛，再将模板落下就位，随后安装余下设施；模板在安装之前，表面需涂润滑剂，以减少滑升的摩阻力；组装完毕后，应进行全面检查，并同时纠正偏差。
2)浇筑混凝土
滑模宜浇筑低流动度或半干硬性混凝土，浇筑时应分层、分段对称地进行，分层厚度20～30 cm为宜，浇筑后混凝土表面距模板上缘宜不小于10～15 cm的距离。混凝土入模时，要均匀分布，应采用插入式振动器捣固，振捣时应避免触及钢筋及模板，振动器插入下一层混凝土的深度不得超过5cm；脱模时混凝土强度应为0.2～0.5MPa，以防在其自重压力下坍塌变形。为此，可根据气温、水泥标号，经试验后掺入一定量的早强剂，以加速提升，脱模后8h左右开始养生。

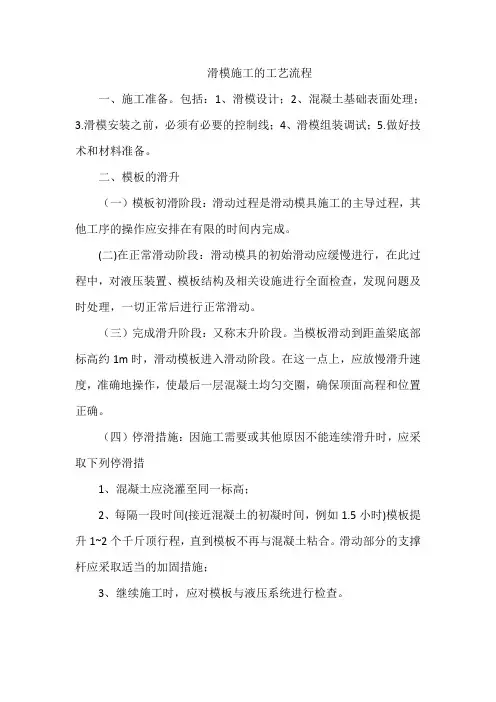

3)提升与收坡
整个桥墩浇筑过程可分为初次滑升、正常滑升和最后滑升三个阶段。从开始浇筑混凝土到模板首次试升为初次滑升阶段；初浇混凝土深度一般为60—70cm，分三次浇筑，在底层混凝土强度达到0.2—0.4MPa时即可试升。将所有千斤顶同时缓慢起升5cm，以观察底层混凝土的凝固情况。现场鉴定可用手指按刚脱模的混凝土表面，基本按不动，但留有指痕，砂浆不沾手，用指甲画过有痕，滑升时能耳闻“沙沙”的摩擦声，这些表明混凝土已具有0.2～0.4MPa的脱模强度，可以开始再缓慢提升20cm左右。初升后，经全面检查设备，即可进入正常滑升阶段。即每浇筑一层混凝土，滑模提升一次，使每次浇筑的厚度与每次提升的高度基本一致。在正常气温条件下，提升时间不宜超过1 h。最后滑升阶段是混凝土已经浇筑到需要高度，不再继续浇筑，但模板尚需继续滑升的阶段。浇完最后一层混凝土后，每隔1—2h将模板提升5～10cm，滑动2～3次后即可避免混凝土与模板胶合。滑模提升时应做到垂直、均衡一致，顶架间高差不大于20mn，顶架横梁水平高差不大于5mn。并要求三班连续作业，不得随意停工。
随着模板的提升，应转动收坡丝杆，调整墩壁曲面的半径，使之符合设计要求的收坡坡度。
4)接长顶杆、绑扎钢筋
模板每提升至一定高度后，就需要穿插进行接长顶杆、绑钢筋等工作。为不影响提升的时间，钢筋接头均应事先配好，并注意将接头错开。对预埋件及预埋的接头钢筋，滑模抽离后，要及时清理，使之外露。
5)混凝土停工后的处理
在整个施工过程中，由于工序的改变或发生意外事故而使混凝土的浇筑工作停止较长时间，即需要进行停工处理。例如，每隔半小时左右稍微提升模板一次，以免粘结；停工时在混凝土表面要插入短钢筋等，以加强新老混凝土的粘结；复工时还需将混凝土表面凿毛，并用水冲走残渣，湿润混凝土表面，浇筑一层厚度为2～3cm的1 ：1的水泥砂浆，然后再浇筑原配合比的混凝土，继续滑模施工。
超高层液压爬模施工方案施工特点及节点图 2.1工程技术节点 本工程特点主要包括：核心筒结构变化较多；连梁较多且梁高较低；与核心筒连接的钢梁位置变化频繁；局部楼层存在钢骨；电梯井内的梁需要滞后施工；第6、15层和28层存在局部电梯井封顶，30层存在一次较大的结构变化。具体变化情况见“结构变化节点图”： 其中，爬模位置的墙体变化如下： 外墙南、北墙：1—5层，800；6、7层，700；8、9层，600；10—14层，500；15—42层，450。 外墙西墙：1—9层，800；10—19层，700；20—29层，600；30层拆，30—42层，400。 外墙东墙：1—9层，800；10—19层，700；20—29层，600；30—34层，500；35—42层，450。 筒内1/3轴墙体：1—5层，700；6—9层，600；10—14层，500；
本工程标准层和非标准层的楼层标高如下表所示：
2.2液压爬模架布置情况 本工程在核芯筒外墙和电梯井内布置液压爬模机位，核芯筒水平结构随主体结构同步施工。共布置115个爬模机位，26组架体；其中外墙爬模45个机位，电梯井及物料平台爬模70个机位。核心筒（外墙）爬模机位预埋位置在楼层结构标高下返800mm处，核心筒（内部）电梯井及物料平台爬模机位预埋位置在楼层结构标高下返400mm处。2-16层平面布置图如下图所示： 爬模架平面布置图（2-16层） 施工至16层时，拆除15-18组架体，即62-77号机位；并将第3组架体拆分为3组架体，分别为第3-1组、第3-2组、第3-3组；将第7组架体拆分为3组架体，分别为第7-1组、第7-2组、第7-3组。18至43层，第3-2组和第7-2组架体的机位预埋位置由原来的下返800mm变为下返400mm，其余架体的机位预埋位置不变。工作平台之间存在400mm的落差，需要作好防护。17-29层平面布置图如下：
滑升模板施工 前面已经介绍了钢筋混凝土墩台和装配式墩台的施工方法，滑升模板施工方法是在钢筋混凝土墩台施工方法的基础上发展起来的，虽然两者施工用的机具设备大致相同，但为了适合较高墩台的施工，其模板却另有特点。滑升模板是依附于已浇筑的混凝土墩壁上，随着墩身的逐步加高而向上升高，因此，滑升模板的构造不需要随着高度的增加而加强其结构的强度和刚度，目前，滑升模板的施工高度已达百米。滑升模板施工的主要优点：施工进度快，在一般气温下，每昼夜平均进度可达5～6m；模板利用率较高，拆装提升机械化程度高，较为方便，可用于直坡墩身，也可用于斜坡墩身；滑升模板自身刚度好，可连续作业，提高了墩台混凝土浇筑的质量。 1.滑升模板的构造 滑升模板 是将模板悬挂 在工作平台上， 沿着墩台结构 断面边界拼装 模板，并在千斤 顶的作用下向 上滑升。滑升模 板的构造虽因 桥墩截面形式 不同而稍有差 异，但其主要部 件和功能却大 致相同，一般主要由工作平台、内外模板、混凝土平台、工作吊篮和提升设备等组成，如图所示。 1)工作平台⑴由内钢环⑹、外钢环⑸、辐射梁⑶、栏杆⑷、步板⒅组成，工作平台除提供施工操作场地外，还是整个滑模结构的骨架，因此，其应具有足够的强度和刚度。2)内模板⑾、外模板⑽采用薄钢板制作，并通过内立柱⑻、外立柱⑺固定在工作平台的辐射梁上。对于上下壁厚相同的斜坡空心墩，内外模板固定在立柱上，但立柱架(或顶梁⒄)是通过滚轴⑼悬挂在辐射梁上的，并利用收坡丝杆⒃沿辐射梁方向移动。对于上下壁厚不相同的斜坡空心墩，则内外立柱固定在辐射梁上，在模板与立柱间安装收坡丝杆，以便分别移动内外模板位置。 3)混凝土平台⑵由辐射梁、步板、栏杆等组成，其利用立柱⒆支承在工作平台的辐射梁上，供堆放及浇筑混凝土的施工用。 4)I作吊篮⑿悬挂在工作平台的辐射梁和内外模板立柱上，主要为施工人员操作提供工作平台。
桥墩模板施工技术交底 部门： xxx 时间： xxx 制作人：xxx 整理范文，仅供参考，可下载自行修改
桥墩模板施工技术交底 一、管段内桥墩数量及尺寸类型 三工区管段范围为214#墩～283#墩，均为圆端形实体墩。其中214#～259#墩、264#～283#墩为简支梁桥墩，墩身截面尺寸为6.8m×3.1m，托盘及顶帽高度为2.5m；260#～263#墩为连续梁边墩，墩身截面尺寸为 6.8m×3.3m，托盘及顶帽高度为 2.5m；261#、262#墩为连续梁中墩，墩身截面尺寸 6.8m×3.5m，托盘及顶帽高度为 2.5m；各墩身具体尺寸数据另附表交底。b5E2RGbCAP 二、管段内桥墩模板配置 模板配置表 三、桥墩模板施工 1、水平、放样测量 为了使桥墩位置、标高、外形尺寸符合设计要求，桥墩施工前，由测量班对桥墩所在位置控制点进行放样测量，在现场定出控制桩，用墨线弹出墩身准确位置，并提供标高控制数据，作为模板安装依据。p1EanqFDPw 2、模板安装
1）桥墩采用大块定型钢模施工，人工配合汽车吊安装模板，模板采用分节拼装、分节吊装的方式进行。 2）由于各个墩身高度有一定变化，节高0.5m、1.0m及1.5m高的模板作为底模调节块使用，底模安装完成后，由现场技术人员测量底模标高并作相应技术交底，如出入较大，必须进行调整，保证模板标高准确。DXDiTa9E3d 3）模板拼装时，注意板缝的调整。 4）平模板对称采用三排φ20mm拉杆加固，拉杆紧固螺栓要求用双螺母固定。模板顶部用缆风绳固定，防止模板发生倾斜。RTCrpUDGiT 5）模板安装好后，报工区技术人员检查模板轴线、高程，经现场技 术人员同意后方可进行下一步工序施工。下附桥墩模板允许偏差和检验方 法。5PCzVD7HxA 桥墩模板允许偏差和检验方法 3、模板拆除 1）模板拆除时间必须由现场技术人员确认后施工，不得提前拆除模 板。 2）严格按从上到下拆除顺序。 3）拆除钢模板时不得硬砸乱撬，不得损坏砼表面的棱角。 4、模板的清理和修复
苏通大桥液压爬升模板系统设计方案及报价 山东博瑞路桥技术有限公司 二〇〇四年八月二十六日
液压爬升模板施工简介 液压爬升模板系统在本工程中主要用于苏通长江大桥75m引桥桥墩施工。 一、特点 爬模系统架体与模板同步爬升，与翻模相比模板用量少近40%，施工周期短，机械化程度高，施工安全，抗风能力强。显着提高混凝土外观质量，施工现场文明、整洁。 。 7、混凝土侧压力按60KN/m2计算。 三、施工过程简介 1、概述:苏通长江大桥引桥桥墩最高约为60米，墩柱施工采用自动液压爬模体系，本体系由液压爬升体系、模板体系和工作平台体系组成。如（图1）
所示。该体系每节混凝土浇筑高度为4m，并附加一节0.5m可拆卸模板，以适应不同的墩高，减少施工节段。 2、体系组成 2.1 液压爬升体系：包括： 预埋固定件、附墙悬挂件、 爬升导轨、自锁提升件、液 个下部工作平台。主工作平 台用于调节和支立外侧模， 2#、1#平台用于绑扎钢筋和 浇筑混凝土，-1#平台主要用
于爬升操作，-2#平台用于拆卸锚固件和混凝土修整。 3 操作步骤 3.1预埋件 预埋件的埋设位置参照《预埋件及模板调节图》，每套爬模工作时共用预埋件24件，共分3层，每层8件。预埋件的锥型套筒外接螺杆，用于锚固 悬 。 板中心点，就位时使模板中心线与墩柱中心线对齐，外侧模用导链平移，垂直度靠侧面的调节螺杆和悬挂模板的导链调节。 模板接缝处理：在外模两立面及全部外模下边缘处贴一层海绵条，加固外模时注意上紧对拉螺杆。拆模后对渗漏的水迹及水泥浆及时用砂纸打磨清除。内模板在接缝处为搭接形式，施工时只需压紧即可。
桥墩施工 1、 工程简介： 瑞安市飞云江高楼段沿岸绿道工程（高楼溪段、吴界山段自驾车绿道）大桥全长105.08m ，桥面宽度为13.25m ，桥梁工程总面积为1392.31㎡.本工程桥梁抗震设防类别为B 类，地震动峰值加速度为0.05g,地震基本烈度为6度，结构按7度设防。桥梁起终里程：k1+937.460–k2+042.540桥梁位于直线段内。 桥梁整体布置：（19+2×31+19）四跨Y 型钢构实心板桥 墩浇筑完成后先带模浇水养护，拆模后覆盖塑料膜养护。实体桥墩施工工艺流程见图1。 图1 2、桥墩施工工艺 2.1模板制作：要求模板表面平整，尺寸偏差符合设计要求，具有足 灌注墩身砼 砼拌制、运输 制作砼试件 清理基础顶面 测量放样 绑扎桥墩钢筋 立 模 立顶帽模板 灌注墩台帽砼 砼拌制、运输 制作砼试件 绑扎顶帽钢筋安装预留孔模板 模板复测 模板加 养 护 拆 模 测量放样 报验模板
够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度，保证各项指标符合设计和规范要求，模板试拼完后其表面均匀涂刷脱模剂，确保模板严密不漏浆。 2.2测量放线： 2.2.1在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。 2.2.2用全站仪准确放样桥墩中心位置，用红油漆在承台上标注，并画出桥墩范围。 2.3搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设Φ48钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在承台或经过硬化后的地基上。 作业平台范围要能满足施工场地需要，并且有安全网，要求网绳无破损，并扎系牢固、绷紧、拼接严密；网宽不小于2.6m，里口离墙不得大于15cm，外高内低，每隔3m设支撑，角度为45°；立网随施工层提升，网与网之间拼接严密，空隙不大于10cm。 2.4钢筋施工 墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装。 2.4.1墩台身钢筋依据设计加工，采用未经高压水处理过的HRB335带肋钢筋和Q235光圆钢筋，经进场检验合格方可投入使用。 2.4.2 从事钢筋加工及焊接的操作人员必须经考试合格，持证上岗。钢筋正式焊接前，应进行现场条件下的焊接试件检验，合格后方可正式生产。 2.4.3钢筋严格按工程技术交底书和《钢筋工程作业指导书》进行加工。 2.4.4桥墩钢筋采用汽车吊加人工配合的方法安装，安装过程要有专人指挥，防止出现不安全事故。 2.4.5墩身护面钢筋如与墩顶钢筋有抵触时，施工时适当调整护面钢筋的间距。墩顶泄水坡处钢筋可适当弯折。 2.4.6施工作业时最外层钢筋的净保护层厚度必须满足设计要求。保护层垫块采用混凝土垫块，不得使用砂浆垫块，侧面和底面的垫块不少于4个/m2，绑扎垫块和钢筋的铁丝头不得伸及保护层内。 2.4.7钢筋接头错开布置，接头采用电弧搭接，焊接长度：双面焊5d,单面焊10d。 2.4.8所有钢筋要形成梁部→墩身→承台→桩基的电流通路，综合接地装置与全线装置统一，以解决电流弥留问题。 2.4.9钢筋安装及保护层厚度允许偏差见表1

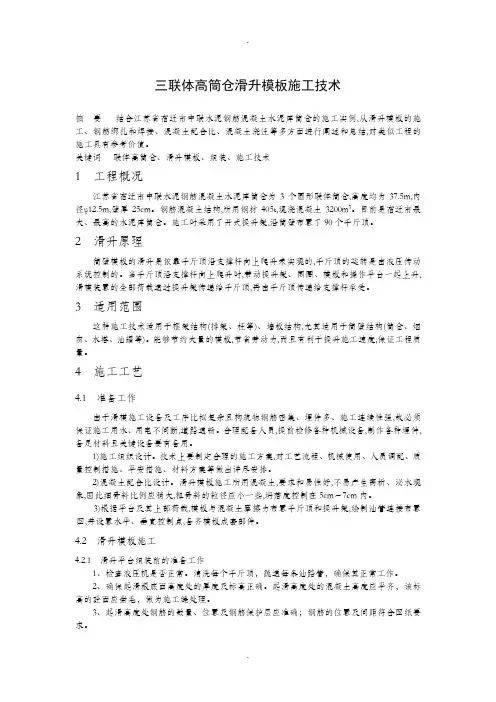

12 筒体结构滑升模板施工工艺标准 12.1一般规定 12.1.1适用于钢筋混凝土筒仓结构（变直径或不变直径、变截面或不变截面中空竖向 钢筋混凝土构筑物）的滑模施工。 12.1.2 滑模用的支撑杆采用圆钢或钢管作为支撑杆。 12.1.3根据每步混凝土量的大小，混凝土的垂直运输设备可采用龙门架、塔吊或混凝 土输送泵。 12.1.4 混凝土表面应原浆收面，不宜抹素浆，混凝土外表应达到清水混凝土效果。 12.1.5 各工序、各工种应协同工作，保证滑升模板正常作业。 12.2施工准备 12.2.1技术准备 （1）滑模装置主要包括模板系统、操作平台系统、提升系统以及施工精度控制系统和水、电配套系统等；应依据不同结构形式分别设计制作。 1）模板系统 a 模板 模板可分为内外固定模板、抽拔模板、收分模板等。 烟囱等圆锥形变截面工程，模板在滑升过程中主要按照设计要求的斜度及壁厚，不断调整内外模板的直径，使收分模板与活动模板的重叠部分逐渐增加，当收分模板与活动模板完全重叠且其边缘与另一块模板搭接时，即可拆去重叠的活动模板。收分模板必须沿圆周对称成双布置，每对的收分方向应相反。收分模板的搭接边必须严密，不得有间隙，以免漏浆。 筒仓结构的暗柱或门柱突出仓壁时，柱的阴阳角处宜采用定型角模，易固定牢固。 模板可采用钢材、木材、钢木混合或胶合板等材料制成。钢模板的面板厚度宜采用2.5～3mm。也可采用通用性强的定型钢模板。 模板高度宜为900-1200mm，对等直径筒壁结构高度宜为1200-1500mm，宽度宜为100-500mm，也可采用弧形带肋定形模板。 模板应具有通用性、装拆方便和足够的刚度，且四角方正、板面平整、无卷边、翘曲、孔洞及毛刺等。 b 围圈 围圈的设置，根据建筑物需要的结构形状，通常设置上下各一道闭合式围圈，其间距一般控制为450~750mm，上围圈距模板上口的距离不宜大于250mm，围圈应有一定的强度和刚度，其截面应根据荷载大小由计算确定。 模板与围圈的连接，一般采用挂在围圈上的方式，当采用横卧式工字钢作为围圈时，可用双爪钩将模板与围圈钩牢，并用顶紧螺栓调节位置。 对于变截面、变直径的筒体结构工程，由于收分、收径的需要需设计成由固定围圈、活动围圈两种围圈组合而成的组合围圈。 模板与围圈的连接如图（图12.2.1-1） c 提升架 提升架又称作千斤顶架。它是安装千斤顶并与围圈、模板连接成整体的主要构件。 提升架的构造形式一般可分为单横梁“门”形，双横梁的“开”形。（图12.2.1-2） 提升架宜用钢材制作，可采用单横梁“Π”形架、双横梁的“开”形架或单立柱的“Г”形架。 提升架的横梁与立柱必须刚性连接，两者的轴线应在同一平面内，在施工荷载作用下，
. 苏通大桥液压爬升模板系统设计方案及报价 山东博瑞路桥技术有限公司 二〇〇四年八月二十六日
液压爬升模板施工简介 液压爬升模板系统在本工程中主要用于苏通长江大桥75m引桥桥墩施工。 一、特点 爬模系统架体与模板同步爬升，与翻模相比模板用量少近40%，施工周期短，机械化程度高，施工安全，抗风能力强。显著提高混凝土外观质量，施工现场文明、整洁。 本爬模系统根据需要在架体与模板上共设5层工作平台，满足钢筋、模板、混凝土等高空施工作业。 二、性能参数 1、每套液压爬模配置四面模板，单面模板面积最大尺寸6.5×4.55m。 2、每套液压爬模配置一套液压泵站（配一个双联齿轮泵）。能够使每侧模板同时爬升或单独爬升，液压泵站配有完善的电气控制系统。 3、每套液压爬模配置八个顶升油缸，液压缸的顶升可实现四组模板同步爬升，也可每组模板单独爬升。 4、每个施工阶段爬升高度为4m或4.5m。 5、模板内外模之间用对拉杆对拉。 6、施工荷载每组架体集中力按20KN计算。平台按1.5KN/m2计算，并同时计算2层平台。 7、混凝土侧压力按60KN/m2计算。 三、施工过程简介 1、概述:苏通长江大桥引桥桥墩最高约为60米，墩柱施工采用自动液压爬模体系，本体系由液压爬升体系、模板体系和工作平台体系组成。如（图1）所示。该体系每节混凝土浇筑高度为4m，并附加一节0.5m可拆卸模板，以适
应不同的墩高，减少施工节段。 2、体系组成 2.1 液压爬升体系：包括： 预埋固定件、附墙悬挂件、 爬升导轨、自锁提升件、液 压缸、液压泵站。 2.2模板体系：分外模和内模。 外模由6mm钢面板、100*63*6不等边角钢、[16 槽钢背带、对拉丝杆组成。 内模由4mm钢面板、100*63*6 不等边角钢、[10槽钢背带、 对拉丝杆组成。 2.3 工作平台体系：工作平 台共分5层，两个上部工作 平台、一个主工作平台、两 个下部工作平台。主工作平 台用于调节和支立外侧模， 2#、1#平台用于绑扎钢筋和 浇筑混凝土，-1#平台主要用 于爬升操作，-2#平台用于拆
小窑湾滨海路跨卧龙河、翔凤河 桥梁工程（一标段） 桥墩模板施工方案 编制单位：中交一航局三公司第九项目部 编制人：_______________________________ 审核人：_______________________________ 编制日期：2014年07月09日
2 / 19
一、编制依据 1. 上海林同炎李国豪土建工程咨询有限公司设计的《大连卧龙湾国际商务区滨海路跨翔凤河与卧龙河桥梁工程（滨海路跨卧龙河桥）》施工图 2. 《城市桥梁工程施工与质量验收规范》CJJ 2-2008 3. 《建筑工程模板施工手册》 4. 《水运工程混凝土施工规范》JTS202-2011 5. 《建筑施工计算手册》 6. 《建筑结构静力计算手册》 二、编制说明 本文件是小窑湾滨海路跨卧龙河、翔凤河桥梁工程一标段施工期桥墩大模板施工方案, 是以“小窑湾滨海路跨卧龙河、翔凤河桥梁工程一标段”招标文件以及设计施工图纸资料为基础，分析了本工程的施工特点和各种影响因素，结合我们对类似工程的施工经验编制而成。其中对本工程的工程特点、总体安排、主要施工方法、机械设备材料人员投入以及安全、质量、进度保证措施等方面进行了详尽阐述。 三、工程概况 本工程主桥桥墩基本形式为“ W形墩，纵向厚度为3.0m，墩柱里面设置为流线型，墩柱顶宽24.66m,底宽19.9m。墩柱边缘采用圆弧过渡，下接承台。桥墩模板采用大型定制钢模板进行施工。
1. 施工条件 承台砼浇注完后，先搭设钢筋绑扎所用的双排脚手架，钢筋绑扎并验收 完成后，脚手架部分拆除，开始进行大片钢模板支立。为保证承台及桥墩施 ht 2M I' ?「 I 心仙丿匕斶 F\ fj il.U ；:： f -1 J?. - l.'t/l 晋沽卜￡6囲 HI .7订弧-萸&⑺ i i 7 A 沁 桥墩尺寸图 桥墩形象图
滑升模板施工 ★滑升模板是由模板系统、操作平台系统、提升系统三部份组成。 一、模板系统 模板系统由模板、围圈、提升架组成。 1.模板钢模板宜采用厚度为1.5~ 2.0毫米的钢板冷弯成形或加焊角钢、扁钢肋条组成。模板高度一般用1.0~1.2米，烟囱等筒壁结构可采用1.4~1.6米，视混凝土浇灌速度与出模时混凝土强度的发展而定。模板宽度一般不宜超过500毫米。为减少模板与混凝土之间的摩阻力，模板在安装时应形成上口小、下口大的倾斜度，一般单面倾斜度为0.2~0.5%，以模板上口向下三分之二模板高度处的净间距为结构截面的寬度，不得发生上口大下口小的现象，以免增加摩阻力，拉裂已浇灌的混凝土墙身。 2.围圈围圈在模板外侧，上、下各设一道，分别支承在提升架上，固定模板的几何形状。围圈要有一定的强度和刚度，其截面应根据荷载大小，由计算确定，一般采用75×6角钢或8＃槽钢。上下围圈的距离视模板高度而定，一般选用500~700毫米，上围圈距模板上口不宜大于250毫米。在使用荷载的作用下，两个提升架之间围圈的横向变形应小于3毫米。 3.提升架又称千斤顶架。其作用是：防止模板的侧向变形，在滑升过程中将全部垂直荷载传递给千斤顶，把模板系统和
操作平台系统连成一体。提升架必须有足够的刚度，应按实际的水平荷载、垂直荷载进行计算。一般要求如下： ①模板顶部到提升架横梁间的净高度不宜小于500毫米（有筋结构）。 ②提升架可采用单横梁或双横梁式，横梁一般用槽钢制作，立柱用槽钢角钢或钢管制作。立柱和横梁中心线应在同一平面内，在使用荷载作用下，立柱的侧向变形不宜大于2毫米。 ③对于变截面结构，可在提升架立柱上设丝杆调整装置，以调整模板和提升架立柱间的距离。 4.模板、围圈、提升架的设计 模板与围圈主要承受混凝土的侧压力，在采用混凝土浇灌的分层厚度为300毫米时，其側压力的合力可取600㎏／m，合力作用点约在（2／5）Η处。 模板与混凝土的摩阻力，一般钢模板取150~300㎏／㎡。围圈按模板传递的侧向压力进行设计，一般提升架的布置距离1.1~1.8m。 提升架的受力相对较复杂：提升架的两边立柱应能承受全部垂直应力，通过立柱上附设的上下短横梁将上下围圈挑起来，立柱外侧的短横梁将操作平台的梁或桁架连起来，吊脚手架连接在提升架的外侧。提升架所受围圈传来的水平力，由立柱按悬臂梁设计承担，横梁为其支座，所以横梁与立柱的连接应有足够的刚度，并应使立柱在承受水平侧压力时，产生尽可能小的弯曲。
-- 苏通大桥液压爬升模板系统设计方案及报价 山东博瑞路桥技术有限公司 二〇〇四年八月二十六日
液压爬升模板施工简介 液压爬升模板系统在本工程中主要用于苏通长江大桥75m引桥桥墩施工。 一、特点 爬模系统架体与模板同步爬升，与翻模相比模板用量少近40%，施工周期短，机械化程度高，施工安全，抗风能力强。显著提高混凝土外观质量，施工现场文明、整洁。 本爬模系统根据需要在架体与模板上共设5层工作平台，满足钢筋、模板、混凝土等高空施工作业。 二、性能参数 1、每套液压爬模配置四面模板，单面模板面积最大尺寸6.5×4.55m。 2、每套液压爬模配置一套液压泵站（配一个双联齿轮泵）。能够使每侧模板同时爬升或单独爬升，液压泵站配有完善的电气控制系统。 3、每套液压爬模配置八个顶升油缸，液压缸的顶升可实现四组模板同步爬升，也可每组模板单独爬升。 4、每个施工阶段爬升高度为4m或4.5m。 5、模板内外模之间用对拉杆对拉。 6、施工荷载每组架体集中力按20KN计算。平台按1.5KN/m2计算，并同时计算2层平台。 7、混凝土侧压力按60KN/m2计算。 三、施工过程简介 1、概述:苏通长江大桥引桥桥墩最高约为60米，墩柱施工采用自动液压爬模体系，本体系由液压爬升体系、模板体系和工作平台体系组成。如（图1）所示。该体系每节混凝土浇筑高度为4m，并附加一节0.5m可拆卸模板，以适
应不同的墩高，减少施工节段。 2、体系组成 2.1 液压爬升体系：包括： 预埋固定件、附墙悬挂件、 爬升导轨、自锁提升件、液 压缸、液压泵站。 2.2模板体系：分外模和内模。 外模由6mm钢面板、100*63*6不等边角钢、[16 槽钢背带、对拉丝杆组成。 内模由4mm钢面板、100*63*6 不等边角钢、[10槽钢背带、 对拉丝杆组成。 2.3 工作平台体系：工作平 台共分5层，两个上部工作 平台、一个主工作平台、两 个下部工作平台。主工作平 台用于调节和支立外侧模， 2#、1#平台用于绑扎钢筋和 浇筑混凝土，-1#平台主要用 于爬升操作，-2#平台用于拆
目录 一、编制依据 (2) 二、工程概况 (2) 三、模板方案选择 (2) 四、模板设计方案 (3) 五、进场验收 (5) 七、模板拆除 (9) 八、模板存放 (9) 九、安全、环保文明施工措施 (9) 十、附件 (17) 桥梁圆端形实体桥墩钢模板施工方案
一、编制依据 1、《危险性较大工程安全专项施工方案编制和安全管理办法》（JXJL-4监字［2010］019号文）。 2、建设部《危险性较大的分部分项工程安全管理办法》。 3、《沪昆铁路客运专线江西公司工程建设桥涵施工管理办法》（沪昆赣工发［2010］78号文）。 4、《钢结构工程施工质量验收规范》（GB50205）。 5、铁路桥涵施工规范（TB10202-2002）。 6、客运专线铁路桥涵工程施工技术指南（TZ213-2005）。 7、沪昆客专杭长施桥工点设计图。 8、《混凝土结构工程施工及验收规范》（GB50204-2002） 二、工程概况 我工区承担的施工任务起讫里程为：DK777+858.935～DIK790+211.585,全线总长13.7km，管区内共有桥梁共11座，其中特大桥6座，共9.64km，大中桥5座，共 1.1km。墩身采用圆端形实体墩和空心墩两种，实体墩分为直坡墩和45：1两种。 三、模板方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查
液压爬升模板技术 爬模装置通过承载体附着或支承在混凝土结构上，当新浇筑的混凝土脱模后，以液压油缸或液压升降千斤顶为动力，以导轨或支承杆为爬升轨道，将爬模装置向上爬升一层，反复循环作业的施工工艺，简称爬模。 目前国内应用较多的是以液压油缸为动力的爬模。液压爬升模版板简称爬模，国外亦称跳模，是施工剪力墙体系和筒体体系的钢筋混凝土结构高层建筑的一种有效的模板体系，我国已推广应用。由于模板能自爬，不需起重运输机械吊运，减少了高层建筑施工中起重运输机械的吊运工作量，能避免大模板受大风影响而停止工作。由于自爬的模板上悬挂有脚手架， 所以还省去了结构施工阶段的外脚手架，因为能减少起重机械的数量、加快施工速度而经济效益较好。 一、主要技术内容 （1）爬模设计 1采用液压爬升模板施工的工程，必须编制爬模专项施工方案，进行爬模装置设计与工作荷载计算。
2采用油缸和架体的爬模装置由模板系统、架体与操作平台系统、液压爬升系统、电气控制系统四部分组成。 3根据工程具体情况，爬模技术可以实现墙体外爬、外爬内吊、内爬外吊、内爬内吊等爬升施工。 4模板优先采用组拼式全钢大模板及成套模板配件。也可根据工程具体情况，采用钢框（铝框）胶合板模板、木工字梁槽钢背楞胶合板模板等；模板的高度为标准层层高，模板之间以对拉螺栓紧固。 5模板采用水平油缸合模、脱模，也可采用吊杆滑轮合模、脱模，操作方便安全；所有模板上都应带有脱模器，确保模板顺利脱模。
（2）爬模施工 1爬模组装需从已施工2层以上的结构开始。楼板需要滞后4～5层施工。 2液压系统安装完成后应进行系统调试和加压试验，确保施工过程中所有接头和密封处无渗漏。 3混凝土浇筑宜采用布料机均匀布料，分层浇筑，分层振捣；在混凝土养护期间绑扎上层钢筋；当混凝土脱模后，将爬模装置向上爬升一层。
4.1 总则 4.1.1 适用范围 （1）适用于采用滑升模板工艺施工的高层建筑钢筋混凝土结构工程。包括：墙板结构、筒体结构、框架结构。（2）不适用于高耸构造物及其他非房屋建筑。 4.1.2 编制参考标准及规范 《混凝土结构工程施工质量验收规范》（GB50204-2002）； 《液压滑动模板施工技术规范》（GB113-87）； 《液压滑动模板施工安全技术规程》《JGJ65-89）； 国家和当地政府有关安全、防火、劳动保护等现行有关标准规程和质量标准。 4.2 术语 4.2.1 滑动模板施工 以液压千斤顶为提升机具，带动模板沿着混凝土表面滑动而成型的现浇混凝土结构施工方法，简称滑模施工。 4.2.2 提升架 是滑模装置的主要受力构件，用以固定千斤顶、围圈和保持模板的几何形状，并直接承受模板、围圈和操作平台的全部垂直荷载和混凝土对模板的侧压力。 4.2.3 承杆 穿心式千斤顶运动的轨道，承受滑模全部施工荷载，其承载能力、直径、材质均应与千斤顶相适应。 4·2.4 滑动模板 高层建筑采用模板与围圈合一的定型大模板，模板连接成箱形模体，用以保证结构截面尺寸几何形状。 4.2.5 空滑 滑模时模板内只存有少量混凝土或无混凝土状态称为空滑。 4.2.6 纠偏 模板滑升过程中产生的偏差，除采取的防偏措施能消除-部分外，可通过自身调节装置或外力作用进行纠正的做法。 4.3 施工准备 4.3.1 技术准备 （1）滑模施工应根据工程结构特点及滑模工艺的要求提出对工程设计的局部修改意见，确定不宜滑模施工部位的处理方法以及划分滑模作业的区段等。 （2）滑模施工必须根据工程结构的特点及现场的施工条件编制施工组织设计，并应包括下列主要内容： 1）施工总平面布置（含操作平台平面布置）； 2）滑模施工技术设计； 3）施工程序和施工进度安排； 4）施工安全技术质量保证体系及其检查措施； 5）现场施工管理机构、劳动组织及人员培训； 6）材料、半成品、预埋件、机具和设备供应计划等； 7）特殊部位滑模施工措施； 8）季节性滑模施工措施。 （3）施工总平面布置应符合下列要求： 1）施工总平面布置应满足施工工艺要求，减少施工用地和缩短地面水平运输距离； 2）在所施工建筑物的周围应设立危险警戒区，警戒线至建筑物边缘的距离不应小于其高度的1／10，且不应小于10m，不能满足要求时，应采取安全防护措施； 3）临时建筑物及材料堆放场地等均应设在警戒区以外，当需要在警戒区内堆放材料时，必须采取安全防护措施。经过警戒区的人行道或运输通道均应搭设安全防护棚； 4）材料堆放场地应靠近垂直运输机械，堆放数量应满足施工速度的需要； 5）根据现场施工条件确定混凝土供应方式，当设置自备搅拌站时宜靠近施工工程，混凝土的供应量必须满足连续浇灌的需要； 6）供水、供电应满足滑模连续施工的要求。施工工期较长，且有断电可能时，应有双路供电或配自备电源。操作平台的供水系统，当水压不够时，应设加压水泵； 7）应设置测量施工工程垂直度和标高的观测站。 （4）滑模装置的组成应包括下列系统： 1）模板系统包括模板、围圈、提升架及截面和倾斜度调节装置等。 2）操作平台系统包括操作平台、料台、吊脚手架、滑升垂直运输设施的支承结构等。 3）液压提升系统包括液压控制台、油路、调平控制器、千斤顶、支承杆。
编订：__________________ 单位：__________________ 时间：__________________ 大桥高桥墩滑模施工技术 措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7294-72 大桥高桥墩滑模施工技术措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1 大桥桥墩墩身的滑模施工 1.1 大桥桥墩滑模模板的组装 a.组装前清理承台,清除杂物后进行找平放线; b.安装提升架与上下围圈。先组装提升架,使横梁与立柱在同一平面内,交角正直,节点牢固,而后按设计位置找平吊直进行安装,并以先内后外,先上后下的顺序组装围圈,上下围距离600 mm,下围距模板下皮400 mm,并使其满足设计图纸要求,安装时注意将井字架槽钢开口朝向对称布置。 c.在提升架、围圈安装后,绑扎、焊接竖向钢筋与水平钢筋; d.安装墩壁模板。按先内后外顺序安装,壁模板做成上口小、下口大的倾斜度,一般单面倾斜度为0.3 %,
不得出现上口大、下口小的现象,墩角做异型角模; e.组装操作平台。按放线位置,将桁架就位找平找正,继而安装钢垂直支撑与水平支撑,最后铺设平台木板; f.安装油压提升设备并检查运转情况。安装时要按设计布置,安装千斤顶时,将性能相近者安装于同一油路同一仓内,检查千斤顶垂直度,必须将其垫正,安装油管前须逐根吹通,安装时弯曲半径不小于管径的9倍~10倍。接头处的距离不小于管径的6倍; g.控制台安装后,检查电机转向,电铃讯号灵敏度,并做充油排气工作,最后进行总试压,当加压至9.8 MPa时,循环5次如各系统运转正常,以此确定给(排)油时间的工作压力; h.安装支撑杆。为使接头不处于同一平面,首段支撑杆必须分为4种长度而插入封闭轨座内,滑升时支撑杆尚需不断接长,当千斤顶离支撑杆端头50 cm~60 cm时,可进行续接; i.滑杆离开地面3 m左右,安装内外吊架及安全
文件编号：GD/FS-8725 （解决方案范本系列） 大桥高桥墩滑模施工技术 措施详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________
大桥高桥墩滑模施工技术措施详细 版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 1 大桥桥墩墩身的滑模施工 1.1 大桥桥墩滑模模板的组装 a.组装前清理承台,清除杂物后进行找平放线; b.安装提升架与上下围圈。先组装提升架,使横梁与立柱在同一平面内,交角正直,节点牢固,而后按设计位置找平吊直进行安装,并以先内后外,先上后下的顺序组装围圈,上下围距离600 mm,下围距模板下皮400 mm,并使其满足设计图纸要求,安装时注意将井字架槽钢开口朝向对称布置。 c.在提升架、围圈安装后,绑扎、焊接竖向钢筋与水平钢筋;
d.安装墩壁模板。按先内后外顺序安装,壁模板做成上口小、下口大的倾斜度,一般单面倾斜度为0.3 %,不得出现上口大、下口小的现象,墩角做异型角模; e.组装操作平台。按放线位置,将桁架就位找平找正,继而安装钢垂直支撑与水平支撑,最后铺设平台木板; f.安装油压提升设备并检查运转情况。安装时要按设计布置,安装千斤顶时,将性能相近者安装于同一油路同一仓内,检查千斤顶垂直度,必须将其垫正,安装油管前须逐根吹通,安装时弯曲半径不小于管径的9倍~10倍。接头处的距离不小于管径的6倍; g.控制台安装后,检查电机转向,电铃讯号灵敏度,并做充油排气工作,最后进行总试压,当加压至9.8 MPa时,循环5次如各系统运转正常,以此确定给(排)
高层建筑滑升模板施工工艺标准 4．1 总则 4．1．1适用范围 (1)适用于采用滑升模板工艺施工地高层建筑钢筋混凝土结构工程.包括：墙板结构.筒体结构.框架结构. (2)不适用于高耸构造物及其他非房屋建筑. 4．1．2编制参考标准及规范 《混凝土结构工程施工质量验收规范》(GB 50204--2002)； 《液压滑动模板施工技术规范》(GBJ 113--87)； 《液压滑动模板施工安全技术规程》(JGJ 65--89)； 国家和当地政府有关安全.防火.劳动保护等现行有关标准规程和质量标准. 4．2术语 4．2．1滑动模板施工 以液压千斤顶为提升机具,带动模板沿着混凝土表面滑动而成型地现浇混凝土结构施工方法,简称滑模施工. 4．2．2提升架 是滑模装置地主要受力构件,用以固定千斤顶.围圈和保持模板地几何形状,并直接承受模板.围圈和操作平台地全部垂直荷载和混凝土对模板地侧压力. 4．2．3支承杆 穿心式千斤顶运动地轨道,承受滑模全部施工荷载,其承载能力.
直径.材质均应与千斤顶相适应. 4．2．4滑动模板 高层建筑采用模板与围圈合一地定型大模板,模板连接成箱形模体,用以保证结构截面尺寸几何形状. 4．2．5空滑 滑模时模板内只存有少量混凝土或无混凝土状态称为空滑. 4．2．6纠偏 模板滑升过程中产生地偏差,除采取地防偏措施能消除一部分外,可通过自身调节装置或外力作用进行纠正地做法. 4．3施工准备 4．3．1技术准备 (1)滑模施工应根据工程结构特点及滑模工艺地要求提出对工程设计地局部修改意见,确定不宜滑模施工部位地处理方法以及划分滑模作业地区段等. (2)滑模施工必须根据工程结构地特点及现场地施工条件编制施工组织设计,并应包括下列主要内容： 1)施工总平面布置(含操作平台平面布置)； 2)滑模施工技术设计； 3)施工程序和施工进度安排； 4)施工安全技术质量保证体系及其检查措施； 5)现场施工管理机构.劳动组织及人员培训； 6)材料.半成品.预埋件.机具和设备供应计划等；
第一节液压滑升模板施工装置 一、液压滑升模板装置的组成（图示） 滑升模板的装置主要由模板系统、操作平台系统和液压提升系统这三部分组成。 （一）模板系统 1.模板 模板用于使混凝土成型，并保证其表面质量符合要求。模板主要承受混凝土的侧压力、冲击力和滑升时模板与混凝土之间的摩阻力。 模板的材料可采用钢材和木材，目前以钢材为主。钢模板一般采用2 mm ～2.5mm的钢板压轧成型或加焊角钢、扁钢肋条制成。模板的高度一般为0.9 m ～1.2m，烟囱等筒壁结构可采用1.4 m ～1.6m。模板的宽度一般为200 mm ～500mm。一般墙体钢模板，主要用于平面形墙体。
对于墙、柱的阴阳角处，宜采用同样材料制成的角模。筒仓和水塔等的模板，可做成弧形。对于烟囱等圆锥形变截面工程，除采用固定模板外，还需采用一定数量的收分模板和活动模板（图示）。在滑升过程中，要按照设计要求的斜度及壁厚，不断调整内外模板的直径，使收分模板与活动模板的重叠部分逐渐增加。当收分模板与活动模板完全重叠且其边缘与另一块模板搭接时，即可拆去重叠的活动模板。收分模板必须沿圆周对称成双布置，每对的收分方向应相反，收分模板的搭接必须严密不漏浆。 为了减少滑升时模板与混凝土之间的摩阻力，便于脱模，模板在安装时应形成上口小、下口大的倾斜度，一般单面倾斜度为0.2%～0.5%（图示）。模板二分之一高度处的净间距为结构截面的厚度。 2.围圈 围圈又称围檩，沿水平方向布置在模板背面，一般上、下各一道，形成闭合框，用于固定模板并带动模板滑升。围圈主要承受模板传来的侧压力、冲击力、摩阻力及模板与围圈自重，若操作平台支承在围圈上时，还承受平台自重和其上的施工荷载。 为保证模板的几何形状不变，围圈要有一定的强度和刚度，其截面应根据荷载大小由计算确定。一般采用∟75～∟80的角钢、[8～[10的槽钢或I10的工字钢。上下围圈的距离视模板高度而定，一般为500mm ～700mm。上围圈距模板上口不宜大于250mm，以确保模板上口刚度。当提升架的间距较大时，或操作平台直接支承在围圈上时，可在上下围圈之间加设垂直和斜向腹杆，形成桁架式围圈，以提高承载能力。对于变截面筒壁结构的围圈，可采用分段伸缩式。 模板与围圈的连接，一般是搁在围圈上或挂在围圈上。 3.提升架 提升架又称千斤顶架。其作用是：固定围圈的位置，防止模板侧向变形；承受全部竖向荷载并传给千斤顶，再通过千斤顶传给支承杆；带动围圈、模板和操作平台系统一起滑升。 提升架由横梁和立柱组成（图示）。
桥墩模板脚手架一体化施工技术 一、适用范围 桥墩模板脚手架一体化施工技术适用于普通桥墩的分段或整体施工，也适用于实体、空心高桥墩的翻模、爬模、滑模方法施工。 非翻模施工适用于4m以上25m以下分段或一次性浇筑的实体墩； 翻模施工适用于25m以上的实体墩和空心墩。 二、技术特点 1、将模板外操作平台与模板结合为一体，无需搭设外脚手架，减少脚手架使用费。 2、操作平台一般为三角架形式，可通过焊接、螺栓采用下撑或上拉等方式与模板连接，沿模板周围形成封闭结构，安全可靠、拆装方便、组合灵活、操作性强。 三、无支架施工的优点 1、减少架子管租赁费用，减少施工成本，提高施工进度，节约工期。 2、施工安全得到保障，减少安全隐患。 3、工地施工现场整洁美观，有利于标准化、文明工地建设。 四、工艺原理 模板脚手架一体化技术即将操作平台固定在模板外侧与模板形成一体，无需搭设外脚手架。模板的安装连接、钢筋连接通过操作平台实现，分段和整体安装浇筑的墩身人员上下通过各层操作平台间爬梯实现；高墩实体墩和空心墩翻模施工人员上下通道单独搭设梯道并于墩身锚固。钢筋的接长可通过降低节段钢筋措施在操作平台上连接，也可以在空心墩内侧模板上安装固定架体进行钢筋接长。 五、外模及操作平台设计 1、一般实体墩（25m以下）采用成套模板，分节段安装浇筑混凝土，模板每节高度在2～2.5m左右，每一节模板在距离顶部50cm位置设置操作平台，参见图1。
图1 25m以下实体墩整体浇筑模板脚手架一体图 2、25m以上实体墩及翻模施工空心墩 墩身外模采用翻模体系，通常采用三节组合模式，每节高度在2～2.5m左右，首次立模浇筑高度为两节，以后每次翻模循环浇筑高度为2节，直至墩顶。 由于在实际施工中我们遇到的高墩存在等截面和变截面之分，等截面属于变截面的特殊结构，此处以变截面为例进行叙述。 变截面墩柱外模包括定型大块主模、调节模、转角模，水平背杠、对拉杆及背杠竖连。 因坡度变化，模板节高按2.25m设计，其单节配板如图2所示。 图2 外模配板示意图 3、操作平台与模板背楞通过螺栓或焊接连接，在每块钢模水平钢板条上用∠75×75×8mm角钢焊牛腿，间距2.25m，牛腿之间用φ12钢筋连接，上铺防滑板作为施工平台， 并用∠75×75×8mm角钢焊1.2m高安全栏杆, 栏杆外侧挂设安全网。
XX公路大桥主桥基础工程XX 边主墩墩身 施工方案 XX集团XX工程局 年月日
XX 大桥XX 边主墩墩身施工方案 1. 概述 1.1工程概况 XX 大桥XX 边主墩包括远塔辅助墩1#、2#墩、近塔辅助墩3#墩 。各墩墩身外部尺寸均为8.5m ×5.0m 。1#墩墩身高56.778m ，2#墩墩身高58.517m ，3#墩墩身高59.952m ，均系薄壁空心柔性墩结构，混凝土标号为C40。 XX 边主墩墩身施工均采用全自动液压爬模施工。共拟投入两套爬模，即一1091112400 400
1.2气象条件 桥址位于XX下游，临近XX入海口，地处中纬度地带，属北亚热带南部湿润季风气候。气候温和，四季分明，雨水充沛。主要灾害天气有暴雨、旱涝、连续阴雨、雷暴、台风、龙卷风、飙线、寒潮、霜冻、大雪和雾，因各墩间依次按顺序施工，总体施工时间较长，因此各种自然气象因素均有可能对墩身施工带来一定的影响，而其中尤其以风及雾的自然因素影响最大。 桥位地区年平均气温为15.40C，年极端最高气温为42.20C，年极端最低气温为-12.70C，最高月平均气温为30.10C，最低月平均气温为-0.20C. 桥位地区年平均下雨日为120天左右，最多150天；年平均下雾日和雷暴日均为30天左右，最多可达60天。 因受热带风暴和台风影响，从5月下旬至11月下旬桥区位置均有可能遭受台风袭击，年均出现台风2.3～2.7次，7月上旬至9月中旬为台风多发期，8月份是台风影响最多的月份，约占40%。对1#、2#墩身施工具有一定的影响。受季风气候影响，桥位地区盛行西北风，下半年以东南风为主，全年以偏东风出现频率最高。 桥位处江面不同重现期基本风速见表1.2.1。 桥位处江面不同重现期基本风速（m/s）表1.2.1重现期10年30年50年100年120年150年200年 2.1 总体施工工艺及流程 2.1.1总体施工工艺 主1#、2#、3#墩身施工主要采用液压自爬模，按每4m高分节段进行施工。钢筋主筋采用墩粗直螺纹连接，每次接长为8m。钢筋及其它小型材料、工索具采用一台80t.m塔吊进行垂直方向运输。混凝土搅拌采用水上拌和船，混凝土垂直运输采用泵送。施工人员经过在墩身安装附壁电梯上下墩身。 2.1.2总体施工流程 根据总体施工进度计划，墩身施工按1#→2#→3#墩依次进行施工。
