solidedge快捷键
高级快捷键：
1.使用绘制工具（如“通过中心绘制线”和“通过中心绘制弧”）时，可通过按下 Enter 键或 Tab 键来在条形栏上锁定值。可通过按下 Backspace 键取消对值的锁定。
2.使用“线/弧”命令时，可通过单击条形栏上的按钮或按下键盘上的“A”键或“L”键，以在绘制线和绘制弧之间切换。
3.可通过按住 Alt 键不放以暂停"智能略图"识别关系的功能。放开 Alt 键后"智能略图"将再次识别关系
重定位"参考点绘图工具"目标按下键盘上的 F12 键或单击鼠标中键。
4.可在"参考点绘图工具"中使用功能键。按下 F10 键以锁定和取消锁定 X 值。按下 F11 键以锁定和取消锁定 Y 值。按下 F9 键来关闭和打开"参考点绘图工具"显示。
5.在装配时按住Shift不放拖拽把零件拖拽进装配空间，不赋予任何位置关系（可用于）Ctrl＋鼠标左键拖拽零件进入装配，自动赋予固定关系。
6.使用如"圆化边"或"添加工程图"命令时，可取消对边或面的选择。按住 Shift 键不放并单击边或面以取消选择它。
7.可通过在"智能步骤"条形栏上单击"完成"按钮、按下 Enter 键或单击鼠标右键以完成某个特征
8.可用"智能尺寸"在一条线上放置水平和垂直尺寸（即使该线位于角上）。对于水平或垂直尺寸，放置尺寸时须按住 SHIFT 键。
9.可在"尺寸前缀"对话框上的"下标"字段输入多行文字。可通过输入文字后按下SHIFT+ENTER 键开始新的一行。
10.可在引导线中插入顶点。选择引导线，然后按住 ALT 键并单击该引导线。要删除一个顶点，请按住 ALT 键并单击该顶点。
11.可通过按住 Ctrl 键不放并拖动某个元素来复制它
10.使用“移动”、“旋转”、“镜像”和“缩放”命令时可复制元素。在命令条形栏上，在放置元素之前请先单击“复制”按钮或按住 Ctrl 键。
11.修改元素时可删除关系。按住 ALT 键不放并拖动该元素或它的一个手柄。
12.可用"选择工具"通过拖动"选择框"或按住 Shift 键的同时单击元素来选择元素。也可以此方式取消选择元素。通过按下 Esc 键或在空白位置单击来清除选择集。
13.可用图形窗口或"路径查找器"中的"选择工具"来选择零件或功能部件。可通过按住 Shift 键不放并单击来选择或取消选择多个零件或特征。通过按下 Esc 键或在空白位置单击来清除选择集。
14.可按下 ESC 键以关闭在适当位置激活的零件并返回到装配件的最顶级。
15.可使用"资源查找器"工具上的"选择工具"选项卡，通过查询零件文件中的属性创建零件的选择集。然后对于接受选择集的任意操作，可使用选择集作为输入。要用选择集执行查询，请在"选择工具"选项卡中双击查询名称。要添加到现有选择集，请在双击查询名称的同时按住 CTRL 键。
16.可通过按下 CTRL+I（或也可尝试按下 CTRL+F、CTRL+T、CTRL+R、CTRL+L 和CTRL+B）将视图设置为缺省等轴测方向。
17.可调整显示以适合整张图纸。按住 Shift 键不放并单击“适合”命令。
18.可通过按下 Alt + Z 键直接从键盘激活“缩放工具”。按下 Esc 键时将终
止“缩放工具”。
19.可在不中断激活命令的情况下使用查看命令。可通过按住 Shift 键不放并用鼠标右键拖动来旋转。可通过按住 Ctrl 键不放并拖动以缩放，或通过同时按下 Ctrl+Shift 键来平移。可通过按住 Alt 键不放并拖动以缩放区域，或通过按住 Alt 键不放并用鼠标单击来进行调
整。
20.可按如下方法将按钮移动到不同工具栏：按住 ALT 键的同时拖动按钮并将其放到另一工具栏。可通过将按钮拖放到窗口来将其删除。
21.可通过拖动"资源查找器"时按住 CTRL 键不放来防止其泊靠。
22.在 XpresRoute 中绘制线时，可锁定轴和平面。单击 OrientXpres 的轴或平面，或按下 Z 键锁定轴或按下 X 键锁定平面。

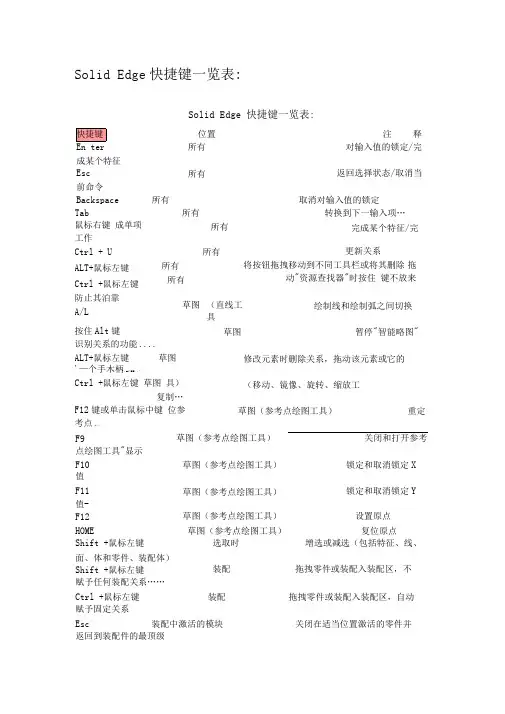

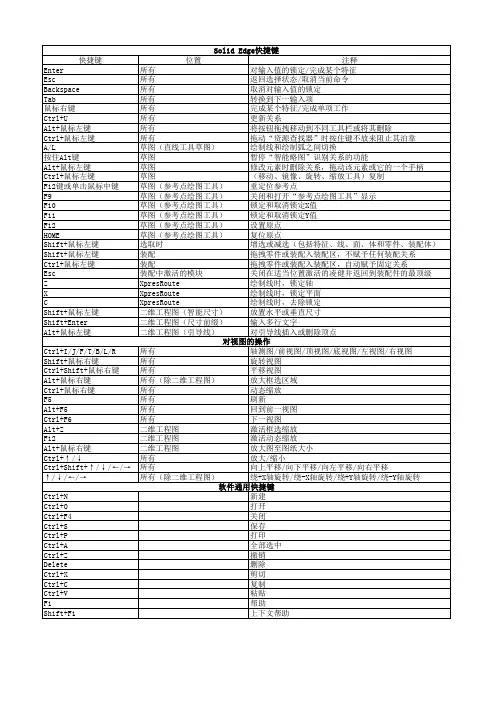

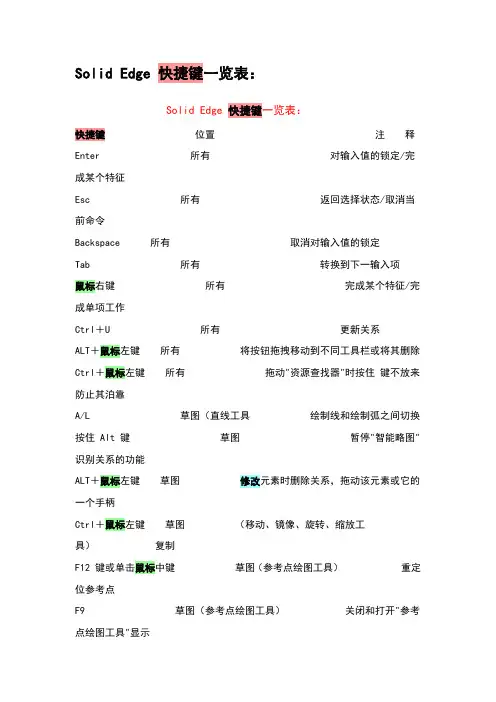

Solid edge快捷键一览表：
