说明：
1、快速装配中可含有多个装配关系。
2、每个装配关系应先激活被装配零件（即指定其上某个面或轴等），再指定组装体上某
个面或轴等，计算机自动探测可能存在的关系。
3、可与前几种常规装配关系混合使用。
4、初学者不建议使用。

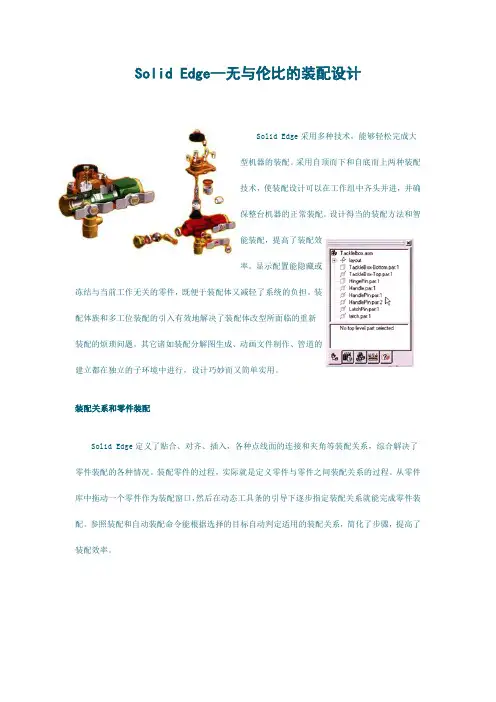

全面的SolidEdge培训教程 第一章：基本知识 Solid Edge--真正基于Windows的CAD系统 Solid Edge是目前最优秀的中端CAD系统，它易学易用。Solid Edge 的STREAM技术在机械装配设计、产品的实体建模、工程图纸的输出、专业的钣金设计、操作的易用性等方面带来了一场革命性的突破。真正基于Windows的Solid Edge是设计工程师从二维制图到基于实体的三维设计最理想的工具。 Solid Edge提供了一个广泛的、完善的特征造型功能，特别是针对复杂的塑料件、铸造件和钣金件的设计。这些新的强大的直观特征造型充分地扩充了STREAM技术，使得Solid Edge的用户能够比其它CAD用户具有更多更灵活的设计手段。STREAM技术可通过逻辑推理和决策管理，动态地捕捉工程师的设计意图。 Solid Edge拥有120多家软件合作伙伴，与Microsoft Office完全兼容，它具有最强的开发性和集成性，是设计工程师最理想的、最易集成的工作平台。 Solid Edge采用UGS公司的Parasolid建模核心作为强大的软件核心，全面将中端CAD系统与世界上最具领先地位的实体造型引擎Parasolid 融为一体。对于中端机械设计市场而言，Solid Edge向三维实体造型方向迈出了伟大的一步。 1：SOLID EDGE 软件简介
（1）来源：美国UGS公司 UGS+SDRC----》PLM 隶属于EDS公司UGS 产品Unigraphics, Solid Edge，Parasolid ，iMAN ProductVision PLM将与A.T. Kearney（面向制造业的IT咨询公司）、电子方案、商务过程管理和信息化方案这四条商务线一起成为EDS公司中的支撑基础。 （2）产品的定位中端软件 （3）特点： 参数化及基于特征的实体建模技术,λ 全面采用STREAM 流的技术λ λ与Microsoft的产品完全兼容, 兼容所有的Windows的卓越性能. 2D转化为3D V9以上版可提供第三方软件Xpand 3Dλ λ建立在Parasolid 的造型内核上. （ UG ，Solid Work ） λ强大的工业装配设计,自顶向下或自底向上的装配形式 简化零件功能,隐藏功能,卸载功能的提供,可以提供大装配环境 λ自动产生装配的爆炸视图,自动进行干涉检查,可保存装配的各种不同类型显示设置. λ无可比拟的专业化的钣金设计 有各种塑料件,铸件的设计特征:如楔（止）口,分型面,肋板,网格加强筋, 加快了塑料及铸件的特征设计λ λ管道设计Xpressroute 提供自动路径设计,管接头处理, 尺寸标注适合气压和液压管道的设计 新型流畅的工程图功能λ
一. 图面展开步骤: 审图建立文件档案确定图框幅面零件展开标注尺寸审核 二. 图面展开之注意事项 1. 展开方式要合理,尽可能减小不必要的工序及考虑加工方便性 考虑实际加工工艺合理安排加工工序(孔与折边距离,压铆.折弯加工工艺.焊接加工工艺等),以上情形要考虑加工顺序的安排. 2. 合理选择间隙及包边方式 间隙及包边关系的选择的一般原则为:长边包短边,折弯展开间隙为 0.2~1mm(根据板材板厚不同而取值不同) 3. 必须合理考虑公差 图面公差标注有如下几种: 4. 对于门板类及盒体必须考虑毛刺方向 对于该类零件的展开,必须要考虑毛刺,达到折弯后毛刺向里.对于一些大门板类零件设计时如未考虑烤漆掉挂工艺孔,而该类零件又无其它孔,在展开时考虑加开掉挂工艺孔. 5. 抽牙,压铆,冲凸,撕裂等位置方向必须明确,画出剖面图 6. 对于图面上不同孔径的孔为了加以区别应在图面上用字母分别标识,不同孔径采用不同的字母. 7. 必须选择合理刀具; 8. 考虑烤漆及喷粉膜厚; 9. 尺寸标注规范化.齐全.清楚,压铆类标注需统一规范化
尺寸标注规范化:在任一图面绘制好尺寸标注前都要对尺寸标注比例进行设置,设置公式为AXP=1(A>0,P>0,P为所设置值既overall scale值为P),尺寸文本字高为3. 10. 材质,板厚要与表处方式相结合; 11. 选择合适的图纸幅面; 12. 特殊角度折弯系数及内R角变化要试验确定; 13. 部分尺寸较多的地方可画出放大图以便清楚表达; 14. 易出错的地方需重点提示,如不对称零件,部分零件可在展开图上画出折弯示意; 15. 对于需保护的地方要加以标示. 16. 拉丝件要标明拉丝方向. 三. 展开图的绘制技巧 1. 采用拼图的方式: ①若有客户提供的有CAD图檔,我们可根据三视图选择适当的视图作为基准,然后将需要的视图移至到基准视图对应位置上,在拼的过程中一定要注意视图方向与板厚的加减.每拼一处使用拉伸命令(STRETCH)减一次折弯系数,完成后都要进行尺寸检查,发现错误及时修正.不要等到拼完后再来计算就很难找出错误的位置,在全部完成后再整体计算一次, 检查展开图时,一般先计算总体外形尺寸,然后按从左至右或从右至左一个一个尺寸的校对,每一处尺寸都不要放过.对于形状较难的图纸可以先用二手纸打印出来后进行检查,不对之处用笔作个记号,检查完后再对计
SolidEdge软件在零件结构设计中的应用 【摘要】随着社会的进步和技术的发展，机械零件结构设计也从二维图纸设计发展为建立三维模型.本文应用SolidEdge软件完成传动箱各零件及其装配体，并对关键零件进行强度方面的校核，并结合传动箱的设计来研究SolidEdge 软件在零件结构设计中的应用。 【关键词】SolidEdge；传动箱；零件；结构设计 SolidEdge软件是目前机械领域常用三维建模软件之一，并于2009年公布了具有同步建模功能的SolidEdge ST版本，对传统模式进行了较大方面的改进，使得零件建模效率大大提高。本文采用的是SolidEdge ST4版本建立传动箱零件及其装配体，并结合其建立过程介绍该软件在零件结构设计中的应用。 1.SolidEdge软件同步建模及有限元分析介绍 同步建模通过加入操纵手柄（如图1所示）可以快速改变某一变量，例如可以拉伸、旋转、平移平面等，既可以由草图或图纸快速建立模型，还可以改变已有模型的形状尺寸。除此之外，还可以通过改变关联关系选择选项，确定是否改变与该变量相关联的其他变量，例如同心圆尺寸、对称对象的结构等。同步建模不仅在零件建模中能够加快模型的建立速度，还可以在装配体中改变零件结构，以消除零件干涉。 图1 SolidEdge ST4操纵手柄及其关联关系 与原有传统建模模式相比，SolidEdge软件除了加入了同步建模模式之外，还加入了零件有限元分析模块，其分析程序为内置的NX Nastran分析软件，能够对零件进行简单的有限元分析，计算类型包括：线性静态、正则模态和线性屈曲三种类型，可以校核零件的强度和刚度，具有操作简单，准确度高等特点。 2.传动箱主要零件的结构设计 零件结构设计由具体的设计方案和机械手册或经验确定，经过有限元计算或实验验证来确保零件强度、刚度、稳定性等满足实际需要。本文结合齿轮传动箱主要零件的具体设计来进行介绍。在选择齿轮机构之后，根据传递功率、传动比和中心距来确定齿轮传递等级和齿轮模数等。比如本文确定采用二级齿轮传动，选定模数等之后，通过查找相关资料，确定轮齿宽，在SolidEdge软件中输入齿轮参数，软件就可以自动校核齿轮强度，确保齿轮能够满足强度要求。当齿轮校核计算合格之后，软件会自动生成装配好的齿轮副。除了齿轮之外，对于轴承等可以通过查找工程手册来选定标准轴承。SolidEdge软件具有标准零件库，当轴承型号在标准件库中时，可以直接调用，否则需要自己建模或修改已有模型尺寸。 3.关键零件有限元分析 零件设计能够满足其原理要求之后，还需要对其进行强度、刚度等校核，确保零件能够满足安全性要求。SolidEdge软件现有版本引入了有限元分析部分，可以对零件进行简单的计算，本文以中间轴为例，介绍SolidEdge软件在零件分析中的应用。首先准备好要进行分析的模型，通常是自己建模，当然也可以通过通用格式导入UG、Pro/E等软件建立的模型。然后对选择网格划分类型对模型进行有限元处理，本文采用的是四面体网格，对其进行线性静态分析。零件材质选为结构钢，将中间轴两端固定，中间施加两边齿轮给与的合理及本身重力，选用网格的粗细程度选用中等（其中1为较粗糙，10为较精细，本文选用3）对零件进行网格划分，网格划分成功之后对其进行求解，最终得出有限元结果如图2
钣金展开相关知识及计算方法 一、展开计算原理 板料在弯曲过程中外层受到拉应力，内层受到压应力，理论上内外层之间有一既不受拉也不受压的过渡层------中性层，中性层为一假想层，在弯曲过程中中性层被假想为与弯曲前状态保持一致，即长度始终不变，所以中性层是计算弯曲件长度的基准。中性层位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径变小，折弯角度增大时，变形程度随之增大。中性层位置逐渐向弯曲中心的内侧移动。中性层到板料内侧的距离用Ａ表示。（图１） 二、折弯方法的确定 折弯方法有单发冲床模具折弯和折弯机模具折弯两种方法。单发冲床模具折弯的方式及精度是由模具来实现的。因此只要做出合格的模具，就能够生产出合格的折弯产品。而采用折弯机折弯不仅需要选用合适的折弯模，还必须调试折弯参数。因此，如采用折弯机折弯，计算展开尺寸时就必须考虑折弯机的折弯方法。 1.一次一道弯。此种折弯由普通通用折弯模来完成。包括折直角，钝角和锐角。（如图２） 2. 一次折两道弯--------压锻差。此种折弯由专用特殊模来完成，但折弯难度比普通折弯大。（如图３）
3. 压死边。此种折弯也须用特殊模来完成。（如图４） 4.大Ｒ圆弧折弯。些种折弯如Ｒ在一定范围内，可用专用Ｒ模压成形，如Ｒ值过大，则须用小Ｒ模多次压制成形。（如图５） 图５ 这四种折弯的展开计算是不同的。因此在看图时，要根据零件的折弯尺寸来确定使用何种折弯方法。一般使用的ＮＣ数控折弯设备都是日本ＡＭＡＤＡ（天田）公司所生产的。其折弯机所配套的普通通用折弯模具Ｖ形槽宽度通常为适用该折弯模的板厚的５－６倍。如采用一次折一道弯的方法，必须考虑到折弯模的Ｖ形槽的宽度Ｗ１及Ｖ形槽一边到模具外侧的宽度Ｌ１。如图６： 折弯高度Ｈ的经验值根据产品形状有如下三种（以９０度为例，钝角和锐角与直角相近相似）：
钣金展开图的绘制技巧 一. 图面展开步骤: 审图建立文件档案确定图框幅面零件展开标注尺寸审核 二. 图面展开之注意事项 1. 展开方式要合理,尽可能减小不必要的工序及考虑加工方便性 考虑实际加工工艺合理安排加工工序(孔与折边距离,压铆.折弯加工工艺.焊接加工工艺等),以上情形要考虑加工顺序的安排. 2. 合理选择间隙及包边方式 间隙及包边关系的选择的一般原则为:长边包短边,折弯展开间隙为0.2~1mm(根据板材板厚不同而取值不同) 3. 必须合理考虑公差 图面公差标注有如下几种: 4. 对于门板类及盒体必须考虑毛刺方向 对于该类零件的展开,必须要考虑毛刺,达到折弯后毛刺向里.对于一些大门板类零件设计时如未考虑烤漆掉挂工艺孔,而该类零件又无其它孔,在展开时考虑加开掉挂工艺孔. 5. 抽牙,压铆,冲凸,撕裂等位置方向必须明确,
画出剖面图 6. 对于图面上不同孔径的孔为了加以区别应在图面上用字母分别标识,不同孔径采用不同的字母. 7. 必须选择合理刀具; 8. 考虑烤漆及喷粉膜厚; 9. 尺寸标注规范化.齐全.清楚,压铆类标注需统一规范化 尺寸标注规范化:在任一图面绘制好尺寸标注前都要对尺寸标注比例进行设置,设置公式为AXP=1(A>0,P>0,P为所设置值既overall scale 值为P),尺寸文本字高为3. 10. 材质,板厚要与表处方式相结合; 11. 选择合适的图纸幅面; 12. 特殊角度折弯系数及内R角变化要试验确定; 13. 部分尺寸较多的地方可画出放大图以便清楚表达; 14. 易出错的地方需重点提示,如不对称零件,部分零件可在展开图上画出折弯示意; 15. 对于需保护的地方要加以标示. 16. 拉丝件要标明拉丝方向.
金工实习—钣金加工 1 钣金加工简介 1.1 钣金介绍 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致，其中包括钢板、镀锌（锡）钢板、高张力钢板、烤漆钢板、铝板、铜板及不锈钢板等。 钣金的应用范围非常广泛，包括办公家具、运动器材、厨具、箱柜、计算机机壳、电器产品、车辆、飞机、船舶、钢建筑及工作母机外壳等。 1.2 钣金加工工艺 钣金作业是利用手工工具或机器，将金属塑性变形加工成所需的形状及大小，并配合机械式结合（如铆钉、螺栓、胀缩、压接及接缝等）或冶金式结合（如气焊、铜焊、手工电焊、CO2焊接及氩弧焊等）的方式，将其连接组合成一体的金属加工方法。 按钣金件的基本加工方式分类，主要有下料、折弯、拉伸、成型、焊接。 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,一般钣金件按以下流程： 绘制展开图下料
2 钣金工程识图基本知识 2.1 机械制图简介 钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2 三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐 左视、俯视宽相等
目录 一展开培训 1. 目的: ................................................................................................................................................................................... 2. 适用范围: ........................................................................................................................................................................... 3. 钣金件及其图面的特征: ................................................................................................................................................... 3.1折弯特征 2 3.2非折弯特征 4 4. 展开的工作内容介绍: 4 4.1展开前准备工作 4 4.2展开作业规范 5 5. 各种折弯特征的展开系数算法: ................................................................................................................................... 6. 折弯示意图的制作及折弯方向的准确辨认: (1)
钣金基础知识集锦 1钣金基本介绍 1.1钣金基本加工方式 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工 方式所要注意的工艺要求。 1.2关键技术词汇 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2 钣金下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 图2.2.1 冲孔形状示例 * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔
1.5t。 2.4 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1） 图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。 表2用于螺钉、螺栓的过孔
*要求钣材厚度t≥h。 表3用于沉头螺钉的沉头座及过孔 *要求钣材厚度t≥h。 表4用于沉头铆钉的沉头座及过孔 2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！ 3 钣金折弯 3.1钣金折弯件的最小弯曲半径 材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。公司常用材料的最小弯曲半径见下表。
solidworks钣金展开总结[整理版] 折弯系数折弯扣除 ,因子值的计算方法 一、钣金的计算方法概论 钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。其中最常用的方法就是简单的“掐指规则”，即基于各自经验的算法。通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。 另一方面，随着计算机技术的出现与普及，为更好地利用计算机超强的分析与计算能力，人们越来越多地采用计算机辅助设计的手段，但是当计算机程序模拟钣金的折弯或展开时也需要一种计算方法以便准确地模拟该过程。虽然仅为完成某次计算而言，每个商店都可以依据其原来的掐指规则定制出特定的程序实现，但是，如今大多数的商用CAD和三维实体造型系统已经提供了更为通用的和强大功能的解决方案。大多数情况下，这些应用软件还可以兼容原有的基于经验的和掐指规则的方法，并提供途径定制具体输入内容到其计算过程中去。SolidWorks也理所当然 地成为了提供这种钣金设计能力的佼佼者。 总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。SolidWorks软件在2003版之前只支持折弯补偿算法，但自2003版以后，两种算法均已支持。 为使读者在一般意义上更好地理解在钣金设计的计算过程中的一些基本概念，同时也介绍SolidWorks中的具体实现方法，本文将在以下几方面予以概括与阐述: 1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系 2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法
Solid Edge 造型基础讲稿 第一篇实体造型 第一节 CAD 3D造型基础知识 一、 几何模型 三维客观世界中真实存在的实体对象在计算机中用一定的方式进行存贮、识别所采用的模型。常用有如下三种： (1) 线框模型：在计算机内部以形体的点、线为基本要素来表达三维形体。 优点：简单、存贮量少。 缺点：这种表示方式仅能表示多面体，对于曲面则无能为力。且不能明确表达体与点的关系、不能表示剖面、消隐、明暗；不能进行物性分析、干涉、NC加工等，且具有多义性：一个真实三维形体可能有不同表示方式，或一种表示方式可能对应于不同三维形体。 (2) 表面模型：在计算机内部以形体的点、线、面为基本要素来表达三维形体。它在原有线框模型的信息基础上增加了面及面之间的链接信息。此处所谓“面”，可以指一般意义上的平面、规则曲面（圆柱面、球面，锥面等）、自由曲面。 优点：可以生成剖面、消隐、表面积计算、曲面求交、NC刀具轨迹生成。 缺点：该模型中的面没有方向性，没有区分物体的内部还是外部，因此表面模型只能描述实体边界（壳体）上的信息。 (3) 实体模型：在计算机内部以形体的点、线、面、体（域）为基本
要素来表达三维形体。这里所谓的“体”或“域”是指实体的存在域，一般有三种方式给定，如下图所示： 图1-1 具体实施有以下二种方式： CSG ——结构实体几何表示法。它有二个基本要素： 基本形体：用变量参数表达基本形体：V=F(形参表)，当形参赋于值后该基本形体称为实例(Instance)。 布尔运算：并(加)，交(乘)、差(减)。以及几何变换（平移、旋转、比例、镜像等）。这样，CSG中的实体都可用一棵树表示。称为CSG树。 CSG法的特点： (a) 适宜表达复杂、但规则的形体（视为简单基本形体的叠加所构成）。 (b) 不宜表示复杂曲面所构成的形体。 (c) 数据库存贮量相对较少，但运算过程较冗长。 B-Reps——边界表示法。它在上述表面模型基础上，赋于实体信息。规定实体是由一组有向表面（平面、曲面）所包围的体域。 信息量：点、线、面、环（构成面的有向边的拓扑结构）。 目前为了适应实际需要，亦可采用混合表示：结合CSG与B-Reps法。二．参数化造型与参数化设计
全面的SolidEdge 培训教程 全面的培训教程 第一章：基本知识 真正基于的系统 是目前最优秀的中端系统，它易学易用。的技术在机械装配设计、产品的实体建模、工程图纸的输出、专业的钣金设计、操作的易用性等方面带来了一场革命性的突破。真正基于的是设计工程师从二维制图到基于实体的三维设计最理想的工具。 提供了一个广泛的、完善的特征造型功能，特别是针对复杂的塑料件、铸造件和钣金件的设计。这些新的强大的直观特征造型充分地扩充了技术，使得的用户能够比其它用户具有更多更灵活的设计手段。技术可通过逻辑推理和决策管理，动态地捕捉工程师的设计意图。 拥有120 多家软件合作伙伴，与完全兼容，它具有最强的开发性和集成性，是设计工程师最理想的、最易集成的工作平台。 采用公司的建模核心作为强大的软件核心，全面将中端系统与世界上最具领先地位的实体造型引擎融为一体。对于中端机械设计市场而言，向三维实体造型方向迈出了伟大的一步。 1：软件简介 （1）来源：美国公司》隶属于公司 口 产品, ，， 将与. （面向制造业的咨询公司）、电子方案、商务过程管理和信息化方案这四条商务线一起成为公司中的支撑基础。
（2）产品的定位中端软件 （3）特点： 参数化及基于特征的实体建模技术, 全面采用流的技术 与的产品完全兼容, 兼容所有的的卓越性能. 2D 转化为3D V9 以上版可提供第三方软件3D 建立在的造型内核上. （，） 强大的工业装配设计, 自顶向下或自底向上的装配形式 简化零件功能, 隐藏功能, 卸载功能的提供, 可以提供大装配环境自动产生装配的爆炸视图, 自动进行干涉检查,可保存装配的各种不同类型显示设置. 无可比拟的专业化的钣金设计 有各种塑料件,铸件的设计特征: 如楔（止）口,分型面, 肋板,网格加强筋, 加快了塑料及铸件的特征设计 管道设计提供自动路径设计, 管接头处理, 尺寸标注适合气压和液压管道的设计 新型流畅的工程图功能 图纸生成,标注和尺寸控制功能,2D 图保持与此相反3D 相关.一旦3D图发生变化,2D自动发生改变 渲染和其他高效工具, 产生渲染效果图, 用于演示 设计检查, 市场销售 版本管理
常见钣金工艺技术及案例（2） 时间：2010-6-29 13:23:10 点击：190 核心提示：常见钣金工艺技术及案例... 案例7 右图所示 材料厚度1.5mm，压死边和折弯的局部尺寸如图所示，为了直观，把外协厂最薄的折弯刀画了出来。 存在的问题1: 死边4.2mm太短（7.2-3＝4.2mm），无法直接加工。目前外协厂的加工方法是将死边尺寸4.2mm加大，压死边后再铣到图纸的要求。造成的直接结果是成本高，效率低。 工艺规范： 一般情况下，考虑到折弯模具的强度，考虑到折弯的效果和质量，不同厚度的普通钢板都对应着一个最小的模宽（即折弯下模的模口宽度），所以也就存在着一个最小的折弯边高度，对于本案例1.5mm的普通钢板，合理的最小折弯高度是6.3mm，极限高度5.3mm，很清楚本案例的死边尺寸4.2mm比极限高度小1.1mm（最小折弯高度的计算方法在以后的案例中提供）。 当然，并不是说4.2mm的高度在任何情况下根本就不能折弯，而是目前在我们的外协厂中间，
包括很有实力的外协厂，用通用的，简捷的加工方法都无能为力。 注意事项:注意不同厚度的钢板都对应着最小折弯高度。 存在的问题2:死边的边缘到折弯圆弧的距离太小，折弯时折弯刀和死边的边缘发生干涉，我们把外协厂最薄的折弯刀按1：1的比例画出来，看一看干涉的情况。一旦干涉，便不能折弯，目前外协厂的加工方法是在铣加工时多铣掉一些，只剩下最后的2mm，再折弯成型，保证7.2mm的尺寸。 工艺规范： 一般加工过程中都存在着结构让位，例如机械加工中的退刀槽，就是保证刀具和非加工部位不能发生碰撞和干涉；同样在折弯加工中也存在着让位问题，目前外协厂在保证折弯刀具强度的情况下，几乎把折弯刀具最小化了，特别是一些有实力的外协厂，折弯刀具准备的非常到位，最好能获取外协厂的折弯刀图纸，在结构设计时进行模拟。 注意事项:在设计折弯结构时，注意结构和折弯模的让位，最好能进行折弯刀的模拟，避免碰撞干涉现象。 案例8 这不是公司的实例，是从手册上看到的一个示例，感觉很有实际意义。 右图所示：一个圆柱的两种标注方式，反映了两种理念，手册肯定了第一种方式，认为这种标注考虑了生产环节，工艺员和现场加工人员，检验人员都不用在两个（或两个以上）视图

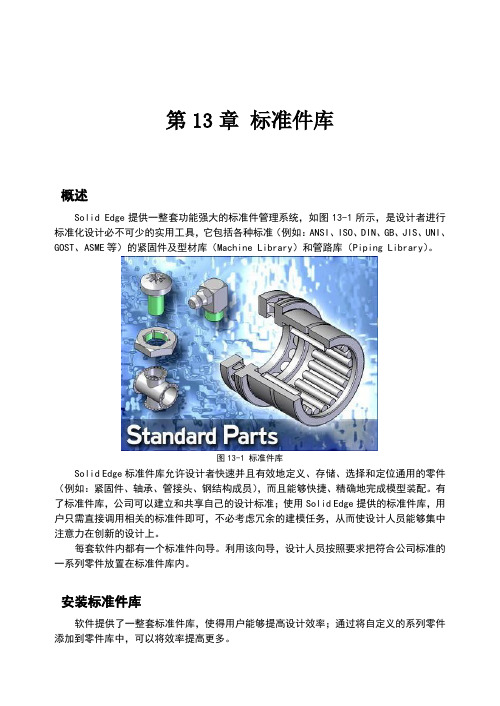

第13章标准件库 概述 Solid Edge提供一整套功能强大的标准件管理系统，如图13-1所示，是设计者进行标准化设计必不可少的实用工具，它包括各种标准（例如：ANSI、ISO、DIN、GB、JIS、UNI、GOST、ASME等）的紧固件及型材库（Machine Library）和管路库（Piping Library）。 图13-1 标准件库 Solid Edge标准件库允许设计者快速并且有效地定义、存储、选择和定位通用的零件（例如：紧固件、轴承、管接头、钢结构成员），而且能够快捷、精确地完成模型装配。有了标准件库，公司可以建立和共享自己的设计标准；使用Solid Edge提供的标准件库，用户只需直接调用相关的标准件即可，不必考虑冗余的建模任务，从而使设计人员能够集中注意力在创新的设计上。 每套软件内都有一个标准件向导。利用该向导，设计人员按照要求把符合公司标准的一系列零件放置在标准件库内。 安装标准件库 软件提供了一整套标准件库，使得用户能够提高设计效率；通过将自定义的系列零件添加到零件库中，可以将效率提高更多。
13.2.1 安装标准件服务器 1、插入Solid Edge安装程序光盘，单击光盘中的“”文件，程序安装界面中单击“其它Solid Edge产品”按钮，如图13-2所示，。 图13-2 程序安装界面 2、安装标准件服务器：如图13-3所示，单击“Standard Parts”和“标准件服务器”。 图13-3 安装标准件库 “标准件服务器”包括两个内容：标准件管理程序和少量的标准件。使得即使没有购买标准件的用户，也能够学习和使用标准件库。
3、设置安装目录：程序默认的安装路径是“C:\Solid Edge Standard Parts\”，用户也可以单击“更改”按钮，自定义新的路径，如图13-4所示。但是路径所在的硬盘最好有很大的空间，推荐至少有4G的硬盘空间，因为后面正式安装“机械标准件库”时，需要较大的空间（如果是完全安装所有的设计标准库，约占用2.7G硬盘）。 图13-4 设置安装目录 4、单击“下一步”按钮，并根据系统提示完成后续的程序安装。 13.2.2 标准件主控程序 1、配置向导 在Windows操作系统中，单击【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【配置向导（Configuration Wizard）】，程序界面如图13-5所示，主要用于指定标准件库的工作路径。 选项说明： ①．如果“标准件文件夹的位置”中显示的默认路径就是标准件库的安装路径，单击“保存”按钮。如果“保存”成功，系统出现如图13-6所示提示框。 ②．如果“标准件文件夹的位置”中显示的默认路径不是标准件库的安装路径，就需要单击“浏览”按钮，指定正确的安装路径；安装路经修改后，对话框中的其余路径会自动改变为此路径，再单击“保存”按钮。 ③．如果用户需要将标准件库安装在Teamcenter或者Insight中，则可以选择“零件存储在Teamcenter”或者“存储零件Insight”选项。 注意：当标准件库安装在Teamcenter或者Insight中时，必须在所有工作站上安装Teamcenter客户端、Solid Edge 以及 Solid Edge Embedded 客户端。 ④．如果需要在服务器上安装标准件库时，将文件夹改为某个工作站可访问的 UNC 位置，例如：“\\Server\Public\SEStdParts”。
Solid Edge 造型基础讲稿 顾德裕 第一篇实体造型 第一节 CAD 3D造型基础知识 一、 几何模型 三维客观世界中真实存在的实体对象在计算机中用一定的方式进行存贮、识别所采用的模型。常用有如下三种： (1) 线框模型：在计算机内部以形体的点、线为基本要素来表达三维形体。 优点：简单、存贮量少。 缺点：这种表示方式仅能表示多面体，对于曲面则无能为力。且不能明确表达体与点的关系、不能表示剖面、消隐、明暗；不能进行物性分析、干涉、NC加工等，且具有多义性：一个真实三维形体可能有不同表示方式，或一种表示方式可能对应于不同三维形体。 (2) 表面模型：在计算机内部以形体的点、线、面为基本要素来表达三维形体。它在原有线框模型的信息基础上增加了面及面之间的链接信息。此处所谓“面”，可以指一般意义上的平面、规则曲面（圆柱面、球面，锥面等）、自由曲面。 优点：可以生成剖面、消隐、表面积计算、曲面求交、NC刀具轨迹生成。 缺点：该模型中的面没有方向性，没有区分物体的内部还是外部，因此表面模型只能描述实体边界（壳体）上的信息。
(3) 实体模型：在计算机内部以形体的点、线、面、体（域）为基本要素来表达三维形体。这里所谓的“体”或“域”是指实体的存在域，一般有三种方式给定，如下图所示： 图1-1 具体实施有以下二种方式： CSG ——结构实体几何表示法。它有二个基本要素： 基本形体：用变量参数表达基本形体：V=F(形参表)，当形参赋于值后该基本形体称为实例(Instance)。 布尔运算：并(加)，交(乘)、差(减)。以及几何变换（平移、旋转、比例、镜像等）。这样，CSG中的实体都可用一棵树表示。称为CSG树。 CSG法的特点： (a) 适宜表达复杂、但规则的形体（视为简单基本形体的叠加所构成）。 (b) 不宜表示复杂曲面所构成的形体。 (c) 数据库存贮量相对较少，但运算过程较冗长。 B-Reps——边界表示法。它在上述表面模型基础上，赋于实体信息。规定实体是由一组有向表面（平面、曲面）所包围的体域。 信息量：点、线、面、环（构成面的有向边的拓扑结构）。 目前为了适应实际需要，亦可采用混合表示：结合CSG与B-Reps法。
钣金折弯展开快速计算方法【干货】 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、自动化、数字无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展。 钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料热处理及加工折弯的角度。 展开计算原理: 1.板料在弯曲过程中外层受到拉应力, 内层受到压应力, 从拉到压之间有一既不受拉力又不受压力的过渡层称为中性层; 中性层在弯曲过程中的长度和弯曲前一样, 保持不变, 所以中性层是计算弯曲件展开长度的基准. 2.中性层位置与变形程度有关, 当弯曲半径较大, 折弯角度较小时, 变形程度较小, 中性层位置靠近板料厚度的中心处; 当弯曲半径变小, 折弯角度增大时, 变形程度随之增大, 中性层位置逐渐向弯曲中心的内侧移动. 中性层到板料内侧的距离用λ表示. 展开计算的基本公式: 展开长度= 料内+料内+补偿量
钣金零件的工程师和钣金材料的销售商为保折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。其中常用的方法就是简单的“掐指规则”，即基于各自经验的算法。通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。 另一方面，随着计算机技术的出现与普及，为更好地利用计算机超强的分析与计算能力，人们越来越多地采用计算机辅助设计的手段，但是当计算机程序模拟钣金的折弯或展开时也需要一种计算方法以便准确地模拟该过程。虽然仅为完成某次计算而言，每个商店都可以依据其原来的掐指规则定制出特定的程序实现，但是，如今大多数的商用CAD和三维实体造型系统已经提供了更为通用的和强大功能的解决方案。 大多数情况下，这些应用软件还可以兼容原有的基于经验的和掐指规则的方法，并提供途径定制具体输入内容到其计算过程中去。SolidWorks也理所当然地成为了提供这种钣金设计能力的佼佼者。 总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。SolidWorks软件在2003版之前只支持折弯补偿算法，但自2003版以后，两种算法均已支持。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多钣金加工工艺及设备展示，就在深圳机械展
常用钣金展开 100506 1.0自由折弯板料展开长度计算 1.1中性层 由材料力学可知，板料折弯时折弯角内侧受压，尺寸变短，外侧受拉，尺寸变长，而中性层长度不变，但是中性层要向内侧偏移。因为板料展开长度既中性层长度，所以板料展开长度计算即计算中性层长度。 1.2中性层位置 板料折弯的中性层位置，与其相对折弯半径r/t＇有关，当r/t＇≥5时，中性层位于板厚的1/2处，即板的中心层就是板的中性层，中性层半径r＇=r+0.5t ；当r/t＇＜5时，中性层位置将向内侧偏移，则中性层半径r＇由下式计算： r＇= r+χt＇ 式中 r＇——中性层半径（mm）； r ——弯板内弧半径（mm）； t＇——实际板厚（mm）； χ——中性层位置系数，如表1.2 。 表1.2 中性层位置系数 1.3弯板展开长度计算 图1.3 弯板展开长度应根据弯曲任意角度弧长的计算公式进行计算，既 l =παr＇/180o = 0.01745αr＇ 式中l ——弯曲弧长（mm）；
α——弯曲角度（o）。 如图1.3所示，折弯板料展开长度L： L= l1 +l2 + l = l1 +l2 +παr＇/180 o = l1 +l2 + 0.01745αr＇ 1.4折弯系数 影响展开长度计算精度的因素有：折弯内弧半径r ,下模V型槽宽V ，板料实际厚度t＇和弯曲角度α。 自由折弯板料在展开长度计算时，没有明确的公式来计算折弯系数，只能查到不同折弯内弧半径的折弯系数。而内弧半径与加工工艺有关，使用不同的下模V型槽宽，内弧半径也不相同，导致无法确定折弯系数的准确性。一般是凭经验确定折弯系数，不同的人确定的折弯系数也不相同。 当r＜0.5t时，展开长度可以按经验公式进行计算，详见表1.5。经验公式中所使用的折弯系数,详见表1.4。当要求的展开长度比较精确时，需要询问工厂或实际测试得到准确的折弯系数。 当r≥0.5t（图纸上明确规定或已知内弧半径r）时，展开长度可以按公式进行计算，见表1.5。 表1.4经验公式折弯系数k 1.5 常用折弯展开长度计算公式 表1.5 常用折弯展开长度计算公式
1、如何进行贴图？ 以圆形面贴图为例 1-新建草图，选择平行面，切于圆周上，在草图环境里，插入-图片，拖拽好比例 2-用缠绕草图功能将新建的草图缠绕到圆柱面上 3-分割面 4-新建面样式：格式-样式-面样式-新建--选择纹理，浏览到要插的图片 5-格式--视图，，，在渲染里将材质打上勾 6-格式---零件画笔-（面选择）选择新建的面样式，赋予分割的面tietu.JPG(91.59 KB)
2、表曲线的应用 总的来说，表曲线是一种比较鸡肋的工具。本来期待ST2能引入函数曲线功能，现在看来没戏了。不得已，重新拾起表曲线，有的时候还是能用到的。 表曲线直接引用excel表格中的坐标点描线，所以solidedge实际上是借助excel的计算能力把函数曲线转化成坐标点。 开始之前，先确定两个选项。 如图1 要想使曲线顺滑，请选择“关闭光顺”；曲线端部条件视具体情况而定。 下面看看怎么用表曲线做一个正圆。 打开表曲线，D列输入“0~359”（纯属个人习惯，像这么简单的描点完全可以少用坐标点） A列输入“=COS(D1/360*2*PI())*25” B列输入“=SIN (D1/360*2*PI())*25” C列输入“0”
如图2，结果如图3
下面把坐标点稍作变化，端部条件选“打开”C列输入“=D1/5”，一直拉到底。
再次稍加变化， A列输入“=COS(D1/360*2*PI()*5)*25” B列输入“=SIN(D1/360*2*PI()*5)*25” 注意，与上面的公式相比只多了红色部分。
再次稍加变化， 在B列输入“=SIN(D1/360*2*PI()*5)*25+D1/10”注意，与上面的公式相比只多了红色部分。
