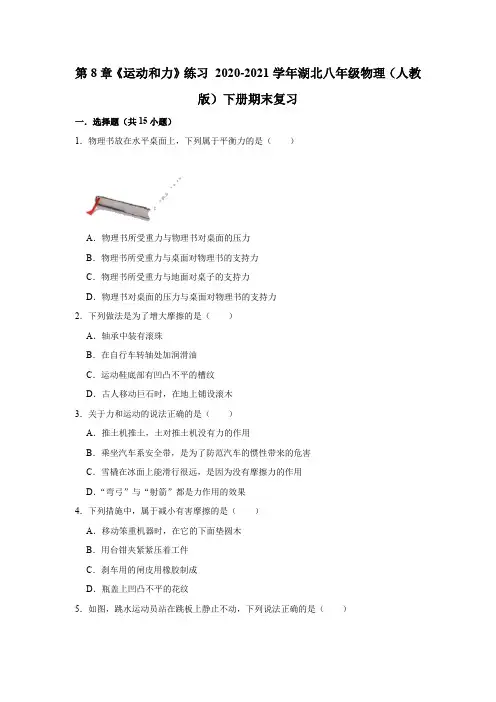

第八章运动和力
知识点回顾：
8.1牛顿第一定律
1、阻力对物体运动的影响实验：
⑴三次实验小车都从斜面滑下的目的是：保证小车。
⑵实验得出得结论：在同样条件下，平面越，小车前进地越。
⑶伽利略的推论是：在理想情况下，如果表面绝对光滑，物体将以的速度永远运
动下去（即做运动）。
2、牛顿第一定律：
⑴牛顿第一定律内容是：物体的作用的时候，总保持或状态。
⑵说明：
A、牛顿第一定律是在大量经验事实的基础上，通过进一步而概括出来的，且经
受住了实践的检验所以已成为大家公认的力学基本定律之一。但是我们周围不受力的物体是不存在的，因此不可能用来直接证明牛顿第一定律。
C、牛顿第一定律的内涵：物体不受力，原来静止的物体将保持状态,原来运动的物体,不管原来做什么运动,物体都将做运动（静者恒静，动者恒动）.
D、牛顿第一定律说明:力不是的原因，而是的原因。
3、惯性：
⑴定义：一切物体都有保持不变的性质叫惯性。
⑵说明：惯性是物体的一种。一切物体在任何情况下都有，惯性大小只与
物体的有关，与物体是否受力、受力大小、是否运动、运动速度等无关。
8.2二力平衡
1、力的平衡：如果物体在几个力的作用下，保持或运动，我们就说这几个力平衡了，物体处于状态。
2、二力平衡：物体在受到个力的作用时，如果能保持状态或运动状态称二力平衡。
3、平衡力：使物体处于状态的几个力，叫平衡力。
4、二力平衡条件：
二力作用在物体上、相等、相反、两个力作用在。
5、平衡力与相互作用力比较：
相同点：①相等；②相反③作用在上。
不同点：平衡力作用在物体上；相互力作用在物体上。
8.3摩擦力
1、概念：两个互相的物体，当它们要发生或已发生相对运动时，就会在接触面上产
生一种力就叫摩擦力。
2、分类：①摩擦力；②摩擦力；③摩擦力。
3、摩擦力的方向：摩擦力的方向与物体或相反。
4、静摩擦力大小应通过受力分析，结合求得。
5、在相同条件（压力、接触面粗糙程度相同）下，滚动摩擦比滑动摩擦得多。
6、滑动摩擦力：
⑴测量原理：条件。
⑵测量方法：把木块放在水平长木板上，用弹簧测力计拉木块，使木块运
动，读出这时的拉力就滑动摩擦力的大小。
⑶结论：滑动摩擦力的大小与大小和程度有关，与接触面大小、运动速度大小等无关。
7、摩擦力的利与弊
⑴增大摩擦力的方法有：①增大②接触面变③变为。
⑵减小摩擦的方法有：①减小②使接触面变③变为
④使接触面彼此（加润滑油、气垫、磁悬浮）。
专题训练：

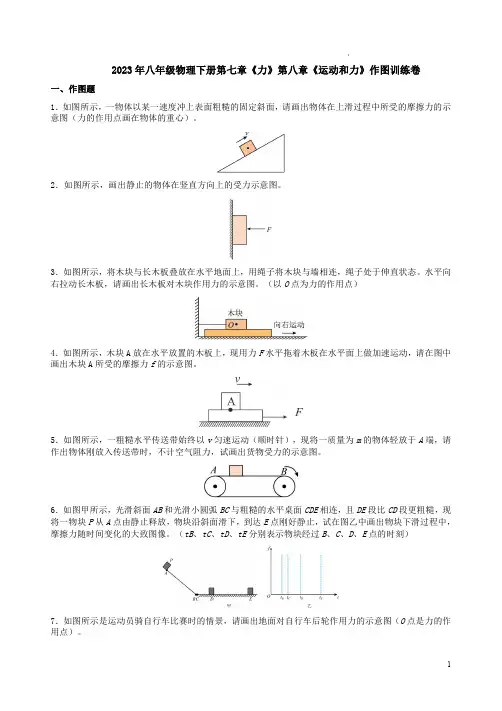

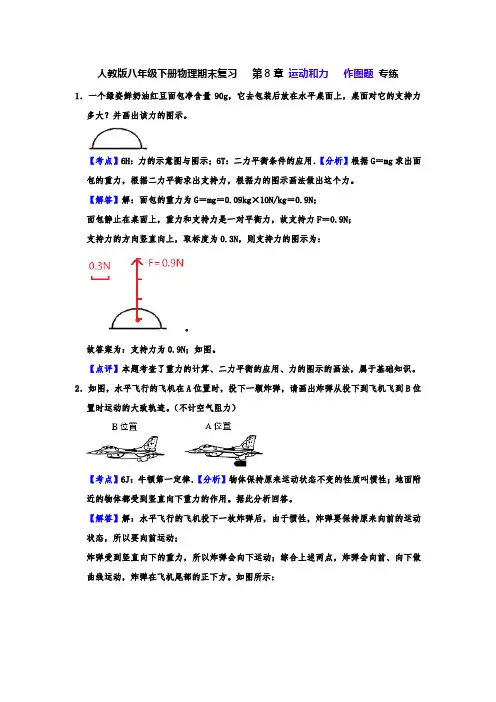

作图题：
8.1牛顿第一定律
8.2二力平衡
1.如下图所示的传送带上有一个长方形物体m，它与传送带一起以0.5 m/s的速度在水平方向上匀速运动．不计空气阻力．请在下图中画出物体m所受力情况的示意图
2．如下图所示，一长方形物体放在斜面上，请画出该物体所受力的示意图。
3．如下图所示，物体静止在水平桌面上，重力为10N。请画出其所受力的示意图。
4.如下图所示，请画出静止在斜面上的木块受到的力的示意图。
5.如下图所示，请画出在水平桌面上静止的茶壶受到的力的示意图。
·O
5.如下图所示，一放在水平地面上并与竖直墙壁接触的铜球静止．作出铜球的受力示意图。
8.3摩擦力
1.如下图所示，一个底面积为0.5m2的铁皮箱，质量为10kg，在水平拉力F=20N 的作用下向右作匀速直线运动，请在图中作出铁皮箱受到的拉力和摩擦力的示意图。
2.如下图所示为一匀速运动的皮带运输机，上面所放的物体A与皮带一起匀速运动，请你画出A的受力示意图．
3.如下图所示，一长方形物体放在斜面上，请画出该物体所受力的示意图。
4．如下图所示，物体静止在水平桌面上，重力为10N。请画出其所受力的示意图。
5.如下图所示，一放在水平地面上并与竖直墙壁接触的铜球静止．作出铜球的受力示意图。
6.如下图所示货物随传送带一起匀速斜向上运动，除图中已画出的力之外，货物还受一个力的作用，请画出这个力的示意图。
7.如下图所示，人站在商场里的电梯上（相对电梯静止），随电梯一起匀速向上运动，试
画出人受到的所有力。
8.如下图所示，请作出静止在斜面上的长方形物体的所受到力的示意图。
9.如下图所示，一个铁球正从斜面上加速滚下，请在图中画出铁球所受重力的示意图和铁
球对斜面的压力的示意图。
10.如下图所示，请画出斜面上匀速上滑的物体A所受的重力和摩擦力示意图。
1、作出电光源S 在平面镜中的所成的像S ' （2题图） （2题图） 2、作出光源AB 在平面镜中所成的像B A '' 3、根据物体AB 及其像B A ''作出平面镜的位置 4、读出上图所示的时钟在平面镜中的时刻是__________ 5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 （6题图） （6题图） 6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 7、作出下列反射现象中的入射光线，反射光线或平面镜； 8、?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； （9题图） （10题图） 9、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 10、两块平面镜相互成?60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。 S S A B A B 2S 1? 30?45?30? 60? 60θ
11、作出点光源S 通过平面镜照亮A 点的光路； （12题图） 12、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整； 13、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整； 14、作出点光源S 通过平面镜MN 照亮不透明物体右侧地面或光屏的范围； 15、如图1，画出大致画出折射光线，标出折射角的位置； 16、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置； 17、如图3所示，完成光通过玻璃的大致光路； 18、如图7所示，A O '是光线AO 的折射光线，BO 的折射光线； S S A S A S A S 'M N 地面 M N S 光 屏 ?45空气水空气 水?60空气玻璃?701图2图3图
13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。 14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。 S 15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。 16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图 17. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出 18、根据光路图标出室内的光源。19、根据小孔成像的原理（光沿直线传播），在虚线上画出AB的像。 20、完成下列光路图（即画出法线、反射光线或入射光线）。并标出反射角r［（1）、（2）]或入射角?［（3）、（4）]的度数。 21、根据光路图画出平面镜的位置 22、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线 23、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置. 1、如图，竖直屏上开有一个孔，屏左边有一个物体AB，请在屏右 S A B C D M N 室内 A B 30° 60° 45° 45° 40°
边用斜线标出能完整看到AB 的区域。 2、如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光 路图，并在光屏MN上标出AB所成的像. 3、室内一盏电灯通过木板隔墙上的两个小洞， 透出两条细小光束（如图9所示）。请根据这 两条光束的方向确定室内电灯的位置。（保留作图痕迹） 4、如图，AB、CD是某一点光源S发出的二条入射光线， 请画出它们的反射光线，标出点光源的位置，并完成光路图。 5、如图所示，AB、CD是发光点S 发出经平面镜反射的两条光线。请在 图中确定发光点S和它在平面镜中 的像S′的位置，并完成光路图。 6、如图一束水平光线射向两面夹角为45°的平面镜上，被这 两面平面镜反射，请画出这束光线经这两面平面镜反射的完 整光路图。 7、B 为隧道中的一堵墙，墙的左边有一激光器S发出一束激光经 平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画 出一条符合要求的入射光线和反射光线 8、如图一束光射到两个相互垂直的平面镜上，请画出光经 过两个平面镜反射的光路图． 9、在图，根据平面镜成像的特点，作出物体MN的像M′N′. 10、如图甲所示，O′是O在平面镜中成的像，请在图中画 出平面镜，并根据平面镜成像特点画出物体AB在该平面镜 中成的像． 11、如图所示，水平地面MN上有一光源S．在 光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平 面镜PQ，试标出物体A右侧地面被光源S照亮的范围，并画出光 路图． 12、画出图中平面镜的位置。（标明镜面与水平方向夹角 的度数） 13、如图所示，两块平面镜成45o夹角放置，完成光路图。 14、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的 位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图 中确定成像仪上小孔O的位置（画出光路图，保留作图 痕迹）． 45o 45o

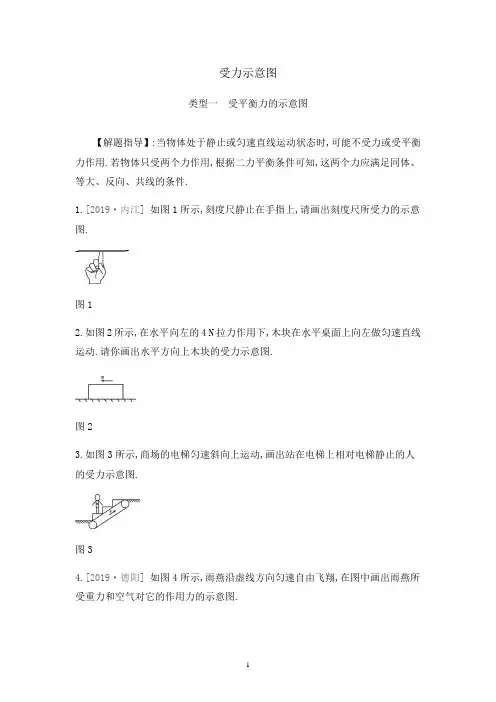

力学作图专题 1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F 在P 处推小车，在图3中用力的示意图法画出力F 。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。（作用点在A 点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。 图5 图6 7、图7所示，一辆重为240牛的小车受到60牛的 水平向右的拉力作用，在水平地面上作匀速直线运动。 请用力的示意图法在图中画出物体受到的摩擦力f （f 的 作用点画在O 点） 如下图所示，做出木块和小球受力示意图。 图7 8、如图8所示，物体A 置于小车上随小车一起在平直路面上向右运动。当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图9所示，重为500N 的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、如图10物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 A B 图8 图9 图10 11、如图11所示已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、如图12所示作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 13、如图13所示作出在斜面上匀速下滑物块的受力示意图。 图1 图2 图3 图4
专题一 运动和力 一、选择题(本题包括10小题．每小题给出的四个选项中，有的只有一个选项正确，有的有多个选 项正确，全部选对的得4分．选不全的得3分，有选错的或不答的得0分，共40分) 1． 如图1—19所示，位于斜面上的物块m 在沿斜面向上的力F 的作用 下而处于静止状态，则斜面作用于物块的静摩擦力 A.方向可能沿斜面向上 B 方向可能沿斜面向下 C 大小不可能为0 D.大小可能为F 2． 一条不可伸长的轻绳跨过质量可忽略不汁的定滑轮，绳一端系一质量 为M=10kg 的重物，重物静止于地面上。有一质量m=5 kg 的猴子， 从绳的另一端沿绳上爬．如图1-20所示，不计滑轮摩擦，在重物不离 开地面的条件下，猴子向上爬的最大加速度为(g=l0 m/s 。) A ．25 m/s B ．5 m/s C ．10 m ／s D ．0.5m/s 3． 物体B 放在物体A 上，A 、B 的上下表面均与斜面平行，如图1—2l 所 示，当两者以相同的初速度靠惯性沿光滑固定斜面C 向上做匀减速运动 时 A ． A 受到 B 的摩擦力沿斜面方向向上 B. A 受到B 的摩擦力沿斜面方向向下 C ． A 、B 之间的摩擦力为零 D ． A 、B 之间是否存在摩擦力取决于A 、B 表面的性质 4． 如图1—22所示，物块先后两次从光滑轨道的A 处，由静止开始下滑， 然后从B 处进入水平传送皮带到达C 处，先后两次进入皮带的速度相 等，第一次皮带不动，第二次皮带逆时针转动，则两次通过皮带所用 的时间t 1、t 2的关系是 A ．t l > t 2 B. t l < t 2 C ．t 1 = t 2 D ．无法确定 5． 地球上有两位相距非常远的观察者，都发现自己的正上方有一颗人造地球卫星相对自己静止不 动，两位观察者的位置以及两颗人造卫星到地球中心的距离可能是 A ．一人在南极．一人在北极，两卫星到地球中心的距离一定相等 B ．一人在南极，一人在北极，两卫星到地球中心的距离可以不等，但应成整数倍 C ．两人都在赤道上．两卫星到地球中心的距离一定相等 D ．两人都在赤道上，两卫星到地球中心的距离可以不等．但应成整数倍 6． 土星外层上有一个环，为了判断它是土星的一部分还是土星的卫星群，可以测量环中各层的线 速度与该层到土星中心的距离R 之间的关系来判断 A ．若R v ∝，则该层是土星的一部分 B. 若R v ∝2，则该层是土星的卫星群 C ．若R v 1∝，则该层是土星的一部分 D ．若R v 1 2∝，则该层是土星的卫星群 7． 一个质量为2 kg 的物体，在5个共点刀的作用下处于匀速直线运动状态．现同时撤去大小分别 为15 N 和10 N 的两个力，其余的力保持不变，关于此后该物体运动的说法正确的是
八年级上册物理作图题 专项训练 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
作图题专项训练 1、在图中，作出物体AB 在平面镜 MN中所成的虚像． 2、如图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。 3、小明用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。 图2 图3 4、一发光点发出的光经过平面镜反射后如下图所示，请作图找出发光点的位置。 5、如图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和S经平面镜反射后的光线。 6、如图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过Ａ点的光线。 120° 2
3 图4 图5 图 6 7、一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B 处悬挂着一盏灯，一人站在岸边，设A 处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。 8、．水中有一发光体A ，A′是人在空气中看到它的位置，如下图所示。请画出A 发出的光进入人眼的光路图。
4 9、请在图中大致画出光折射光线,并标出折射角。 10、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路． 11、如上图所示，人眼在A处看见河里B处有一白色鹅卵石，若从A处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A处射出的激光束照射到白色鹅卵石上的光路图 12、完成图中的光路图。 13、在下图方框中填入适当的透镜，并完成光路。
14、、如图所示是小明探究凸透镜成像的一次实验，请你根据自己探究出来的凸透镜成像规律，在图上画出物体AB所成的像(包括像的大小，正倒、大概位置，)。 15（1）如图所示，光线从空气射入某种液体中，入射角为45o，折射角为30o；光线射到液体中某处水平放置的平面镜上反射，最后光线又回到空气中。请你完成光路图。 （2）如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请作图确定哪架是实际飞机。 （3）小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。请画出他看到鱼的光路。 5
光学作图专题 一、作图题 1、如图10中S是发光点， S′经凸透镜所在的虚像。 (1)画出入射光线SA的折射光线的位置。(2)作图确定此透镜的焦点。 2、（1）如图下左所示，F1、F2为凸透镜焦点。CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请 画出CF2 进入凸透镜前的入射光线和经平面镜反射后的光线。 (2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）． 3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。 4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图． 5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位 置画出凸透镜，并完成光线SA通过凸透镜的光路图． 7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置； 8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。请作图说明其看到的像的光路图。 9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。 1 / 7
10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线． 11、按照题目要求完成作图： （1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。 12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。 13、如右图所示，AB表示一水平放置的平面镜，P1P2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN是屏，三者相互平行，屏MN上的ab 表示一条缝(即ab之间是透光的)，某人眼睛紧贴米尺上小孔S，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹． 14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。 15、如图所示，由发光点S发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P点，折射光线过Q点，试在图中按题意画出光路图． 16、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青 蛙。请在图中画出李华照射青蛙时的 入射光线、折射光线和反射光线。
中考复习之作图专题 力学作图题专题训练 作图题解题技法 1．作图题的特点 作图题是反映学生对知识理解和掌握程度的一种题型．它分布在各个知识点的落实中，由于各部分知识的特点不同，所以对作图要求也就不同．但它们的共同特点都是让学生把相关的知识要求以图的形式展示出来．作图题的主要特点是： (1)规律性 作图题的解答完全以所学习的物理规律为依据．因此这类作图题能够反映学生对物理规律的理解和掌握水平． (2)量化性 作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在 图象上表示出来．这类作图题能反映学生对所学物理知识、物理公式的理解水平，同 时也能展现学生在学习过程中各学科的综合能力． (3)需求性 作图题可以表现物理现象的准确性．这类作图题主要体现某种物理现象形成时所必需的合理条件．它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力． 2．作图题的解答方法 作图题是由题目要求来决定解答形式的．作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题．下面介绍几种作图题的解答方法． (1)力的示意图 作力的示意图，是中考中必考的作图内容，复习时要引起足够的重视。画力的示意图要做到“三定三标”：定作用点、定方向、定长度、标箭头、标力的数值和标单位。分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故 的添加和省去一个力。 例1．画出图所示斜面上小球所受重力的示意图． 分析：首先力的示意图必须能用图表示出一个具有惟一作用效果的力， 而力的作用效果决定于力的大小、方向和作用点．所以应该明确每个力的三 要素，才能准确地用力的示意图表示这个力。而力的示意图只要求画出力的 作用点和方向即可，力的大小可标可不标。 （2）光学作图 根据对称法做出物体在平面镜中的像，根据光的反射定律，折射定律作图等知识点是光学作图的必考内容。利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。另外在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学合理地作出能够反映题目要求的图解． 例2．如图所示，太阳光与水平面成60o角，要利用平面镜使太阳光沿竖直方向 照亮井底，请通过作图确定平面镜位置，镜面与水平面所成角的度数应等 于· 分析：此题描述的是关于光的反射现象的问题，应该以光的反射定律为依据， 作出合理的图解．题目中给出了光路要求；这样就可以确定反射光线和入射光线之间的夹角
中考系列之运动和力复习 一、机械运动 考点一运动的描述与参照物 ①描述参照物的概念 a ②知道运动和静止是相对的 a 1.如果以地面为参照物，静止的物体是（） 2.A.飞奔的猎豹 B.放在桌面上的书 C.慢慢爬行的蜗牛 D.站在上升扶梯的人 3.下列关于运动和静止的说法正确的是(?) 4.A.“嫦娥一号”从地球奔向月球，以地面为参照物，“嫦娥一号”是静止的 5.B.飞机在空中加油，以受油机为参照物，加油机是静止的 6.C.汽车在马路上行驶，以路灯为参照物，汽车是静止的 7.D.小船顺流而下，以河岸为参照物，小船是静止的 考点二速度和平均速度 ①描述匀速直线运动 a ②知道速度的概念 a ③知道速度的单位 a ④应用速度公式进行简单的计算 c 1）比较物体运动快慢的方法 ① ② ③ 3.火车的速度比汽车的速度大，表示（） A.火车通过的路程较多 B.火车比汽车所用的时间少 C.火车比汽车运动得慢 D.在相同的时间内，火车比汽车通过的路程多 2）速度 ①计算公式：v=s/t ，变形s= ，t= 。 ②单位：m/s或者km/h，1m/s= km/h 4.下列运动物体可视为匀速直线运动的是(?). 5.A.正在匀速通过拱桥的汽车 B.在平直轨道上匀速行驶的火车 6.C.地球绕太阳匀速转动 D.在空中匀速盘旋的飞机 5.对于公式v=s/t，下列理解正确的是 A.做匀速直线运动物体的速度与通过的路程成反比? B.做匀速直线运动物体的速度与运动的时间成反比? C.做匀速直线运动物体通过的路程与运动时间成正比 D.做匀速直线运动物体通过的路程与运动时间成反比 6.“频闪摄影”是研究物体运动时常用的一种实验方法．摄影在暗室 中进行，闪光灯每隔一定的时间闪亮一次，底片就记录下这时物体的 位置．下图是甲、乙两个网球从左向右运动时的频闪照片，则下列说 法正确的是（） A.甲球运动的时间比乙球短 B.甲、乙两球运动的时间基本相同
力学作图专题 1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。（作用点在A点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。 7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点） 图29 图30 图31 8、如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 图25图26 图27 图28
9、如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 11、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、物体随水平传送带匀速移动，作出物体所受力的示意图。 13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。 16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 17、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 18、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 19、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。
光学作图专题训练 1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。 2、AB、CD是同一光源发出经平面镜反射后的光线, 作出光源S。 3、在右图的方框中放置一平面镜，光线通过平面镜后的方向变化如图中所示，试画出平面镜并完成光路图. 4、小明想通过竖直井道把太阳光引到地铁车站的M点，请你帮他解决这一问题。你需要什么器材?请在图2-2-11中画出光路图。 5、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
6、电视机的遥控器是利用红外线对电视机进行遥控的．一次小明没有像平常那样将遥控器对准电视机的红外线接收窗口，而是对着电视机旁的光滑墙壁，结果也达到了遥控的目的．请你在图中画出这种遥控方式中红外线传播的路径．(要求画出必要的辅助线) 7、小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．下图中已标出了反射光线和入射光线，请在图中画出平面镜，并保留作图痕迹． 8、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。 9、如图所示为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。
10、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。 11、如图所示，AB、CD是发光点S发出经平面镜反射的两条光线。请在图中确定发光点S和它在平面镜中的像S′的位置，并完成光路图。 12、如左下图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S。(要求留下作图痕迹) 13、下图所示是一条经界面反射后的光线，请在图中画出其入射光线及入射光线对应的折射光线的大致方向． 14、、如图所示，树上停着一只乌鸦，而地上有几个小虫，那么乌鸦从树上的P点飞下来吃地上的哪一个小虫再飞到对面的篱笆墙的Q点，它飞行的路程最短，请你根据学过的光学知识为它设计一条飞行线路，在图中作出示意图，你所依据的物理知识________________________. 15、如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。
一、第四章 运动和力的关系易错题培优（难） 1．如图甲所示，轻弹簧竖直固定在水平面上，一质量为m =0.2kg 的小球从弹簧上端某高度处自由下落，从它接触弹簧到弹簧压缩至最短的过程中（弹簧始终在弹性限度内），其速度v 和弹簧压缩量?x 的函数图象如图乙所示，其中A 为曲线的最高点，小球和弹簧接触瞬间的机械能损失不计，取重力加速度g =10m/s 2，则下列说法中正确的是（ ） A ．该弹簧的劲度系数为15N/m B ．当?x =0.3m 时，小球处于失重状态 C ．小球刚接触弹簧时速度最大 D ．从接触弹簧到压缩至最短的过程中，小球的加速度先减小后增大 【答案】D 【解析】 【分析】 【详解】 AC ．由小球的速度图象知，开始小球的速度增大，说明小球的重力大于弹簧对它的弹力，当△x 为0.1m 时，小球的速度最大，然后减小，说明当△x 为0.1m 时，小球的重力等于弹簧对它的弹力。则有 k x mg ?= 解得 0.210 N/m 20.0N/m 0.1 mg k x ?= ==? 选项AC 错误； B ．当△x =0.3m 时，物体的速度减小，加速度向上，说明物体处于超重状态，选项B 错误； D ．图中的斜率表示加速度，则由图可知，从接触弹簧到压缩至最短的过程中，小球的加速度先减小后增大，选项D 正确。 故选D 。 2．如图所示，斜面体ABC 放在水平桌面上，其倾角为37o，其质量为M=5kg ．现将一质量为m=3kg 的小物块放在斜面上，并给予其一定的初速度让其沿斜面向上或者向下滑动．已知斜面体ABC 并没有发生运动，重力加速度为10m/s 2，sin37o=0.6．则关于斜面体ABC 受到地面的支持力N 及摩擦力f 的大小，下面给出的结果可能的有( )
新人教版八年级物理上册作图题专项练习 光的直线传播专练 一、如图1所示，画出点光源S 照在不透明物体AB 上在光屏MN 上出现的影子B A ''； 二、如图2所示，画出井底青蛙在井外的视觉范围； 平面镜成像 一、作出点光源S 在平面镜中的所成的像S ' 二、作出光源AB 在平面镜中所成的像B A '' 三、作出物体在平面镜中所成的像 四、根据物体AB 及其像B A ''作出平面镜的位置 A B M N S 图1 图2 S S S A B A B A B A B B A
五、读出上右图所示的时钟在平面镜中的时刻分别是__________。 六、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜转动后的位置。 光的反射（一） 一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 二、作出下列反射现象中的入射光线，反射光线或平面镜； 三、已知一束光与水平方向成?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； 2S 1S A B A ′ B ′ ?30?45?30? 30
四、潜望镜中两块平面镜平行放置与水平方向成?45夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路； 五、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 光的反射（二） 一、作出点光源S 通过平面镜照亮A 点的光路； 二、作出点光源A 照亮B 点的所有光路； 三、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整； 四、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整； 光的折射 一、如图1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置； S A S A A B S A S '水空气空气
2017年上期八年级物理力学作图专题 1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F在P处推小车，在图3中用力的示意图法画出力F。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。（作用点在A点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。 7、图7所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点） 如下图所示，做出木块和小球受力示意图。 8、如图8所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图9所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、如图10所示物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 11、如图11所示，物体随水平传送带匀速移动，作出物体所受力的示意图。
12、物体甲重40牛，物体乙重70牛，如图12所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 13、如图13所示，作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 14、粗细均匀重为3N的木棒靠在墙上如图14所示，请你在图上作出木棒所受重力的示意图。 15、如图15是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 16、如图16，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 17、如图17所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 18、一个足球沿如图18所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。 19、如图19所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。 20、在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图20所示。当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。 21、作出图21中物体对各支持面的压力的示意图。 22、请分别画出如图22所示下列各图中杠杆的动力臂和阻力臂。
（物理）初中物理运动和力专题训练答案及解析 一、运动和力 1．如图是足球运动员踢足球时的情景，下列说法正确的是 A．球被脚踢出去，说明只有球才受到力的作 B．脚踢球使球飞出去，说明力是物体运动的原因 C．足球在空中飞行过程中，运动状态一定发生改变 D．空中飞行的足球，若它所受的力全部消失，它一定沿水平方向做匀速直线运动 【答案】C 【解析】 【详解】 A．力是物体对物体的作用，物体间力的作用是相互的，所以脚和球同时会受到力的作用，故A错； B．球离开脚以后，就不再受到脚的作用力了，继续飞行是由于具有惯性，不是继续受力的原因，故B错； C．足球由于受到重力的作用，受力不平衡，所以运动状态是一定会改变的，故C正确；D．正在飞行的足球，如果受力全部消失，则它将会沿力消失时的速度方向做匀速直线运动，故D错； 2．如图所示，水平路面上匀速行驶的汽车，所受的几个力中属于二力平衡的是 A．地面的支持力和汽车的牵引力 B．汽车的牵引力和阻力 C．重力和阻力 D．汽车的牵引力和重力 【答案】B 【解析】 【详解】 A. 地面的支持力向上，汽车的牵引力方向向前，二力垂直，不在一条直线上，不是平衡力； B. 汽车的牵引力向前，阻力向后，二力大小相等，方向相反，都作用于车，是一对平衡
力； C. 重力竖直向下，阻力水平向后，二力垂直，不在一条直线上，不是平衡力； D. 汽车的牵引力水平向前，重力竖直向下，二力垂直，不在一条直线上，不是平衡力；【点睛】 平衡力与相互作用力的判断是个难点，平衡力是作用在一个物体上的力，而相互作用力作用于两个物体，两对力的大小都是相等的． 3．下列情况中，属于相互作用力的是 A．静止在斜面上的木块对斜面的压力和木块受到的重力 B．苹果下落时所受的重力和苹果对地球的吸引力 C．沿竖直方向匀速下落的跳伞运动员与伞的总重力和空气阻力 D．在平直公路上匀速行驶的汽车的牵引力和阻力 【答案】B 【解析】 【详解】 A．静止在斜面上的木块对斜面的压力和木块受到的重力大小不相等、方向不相反、没有作用在同一直线上。且重力不是斜面对木块施加的。故这两个力不相互作用力；木块对斜面的压力和斜面对木块的支持力才是一对相互作用力。故A错误。 B．苹果下落时所受的重力是地球给苹果的，苹果对地球的吸引力是苹果给地球的，这两个力分别作用在对方物体上，且大小相等、方向相反、作用在同一直线上，是一对相互作用力。故B正确。 C．沿竖直方向匀速下落的跳伞运动员与伞的总重力和空气阻力大小相等、方向相反、作用在同一直线上，且都作用在同一物体上，是一对平衡力，不是相互作用力。故C错误。D．在平直公路上匀速行驶的汽车的牵引力和阻力大小相等、方向相反、作用在同一直线上，且都作用在同一物体上，是一对平衡力，不是相互作用力。故D错误。 4．如图所示，用F＝12N水平向右的拉力匀速拉动物块A时，物块B静止不动，此时弹簧测力计的示数为5N，则物块A所受地面的摩擦力的大小及方向为（） A．5N，向左B．7N，向左C．7N，向右D．17N，向右 【答案】B 【解析】 【详解】 以B为研究对象，B在水平方向受弹簧测力计对其向左的拉力和物体A对其向右的摩擦力作用。因为B静止，所以这两个力平衡大小相等。所以所受摩擦力为5N，方向向右。 以A为研究对象，A在水平方向受B物块对其向左的摩擦力和地面对其向左的摩擦力作用。因为A做匀速直线运动，所以这三个力平衡大小相等。所以物块A所受地面的摩擦力的大小为12N﹣5N＝7N，方向向左。故ACD错误、B正确。
2017中考物理光学作图题专题训练 一、基础知识题 1．作出下列各图的入射光线（或反射光线、镜面、折射光线） 2．在各图的方框内填上适当的光学元件 3．完成下列各透镜的光路 二、综合应用题 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图． 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 空气 玻璃 空气 水 A ’ B ’‘
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 10．如图所示，—束光射向三棱镜，画出这束光两次折 射的大致光路。 11．如图所示，一束光线斜射向一块玻璃砖的侧面。请 画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光 线。 12．下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。 13.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射 后的反射光线，请在图中作出平面镜的位置，并完成光路图。 14.发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线。 15．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. A B A' B'S A B A S
第八章运动和力 知识点回顾： 8.1牛顿第一定律 1、阻力对物体运动的影响实验： ⑴三次实验小车都从斜面滑下的目的是：保证小车。 ⑵实验得出得结论：在同样条件下，平面越，小车前进地越。 ⑶伽利略的推论是：在理想情况下，如果表面绝对光滑，物体将以的速度永远运 动下去（即做运动）。 2、牛顿第一定律： ⑴牛顿第一定律内容是：物体的作用的时候，总保持或状态。 ⑵说明： A、牛顿第一定律是在大量经验事实的基础上，通过进一步而概括出来的，且经 受住了实践的检验所以已成为大家公认的力学基本定律之一。但是我们周围不受力的物体是不存在的，因此不可能用来直接证明牛顿第一定律。 C、牛顿第一定律的内涵：物体不受力，原来静止的物体将保持状态,原来运动的物体,不管原来做什么运动,物体都将做运动（静者恒静，动者恒动）. D、牛顿第一定律说明:力不是的原因，而是的原因。 3、惯性： ⑴定义：一切物体都有保持不变的性质叫惯性。 ⑵说明：惯性是物体的一种。一切物体在任何情况下都有，惯性大小只与 物体的有关，与物体是否受力、受力大小、是否运动、运动速度等无关。 8.2二力平衡 1、力的平衡：如果物体在几个力的作用下，保持或运动，我们就说这几个力平衡了，物体处于状态。 2、二力平衡：物体在受到个力的作用时，如果能保持状态或运动状态称二力平衡。 3、平衡力：使物体处于状态的几个力，叫平衡力。 4、二力平衡条件： 二力作用在物体上、相等、相反、两个力作用在。 5、平衡力与相互作用力比较： 相同点：①相等；②相反③作用在上。 不同点：平衡力作用在物体上；相互力作用在物体上。 8.3摩擦力 1、概念：两个互相的物体，当它们要发生或已发生相对运动时，就会在接触面上产 生一种力就叫摩擦力。 2、分类：①摩擦力；②摩擦力；③摩擦力。 3、摩擦力的方向：摩擦力的方向与物体或相反。 4、静摩擦力大小应通过受力分析，结合求得。 5、在相同条件（压力、接触面粗糙程度相同）下，滚动摩擦比滑动摩擦得多。 6、滑动摩擦力： ⑴测量原理：条件。 ⑵测量方法：把木块放在水平长木板上，用弹簧测力计拉木块，使木块运
光学作图专题训练 一、光的直线传播 1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB的像A1B1。 2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。 3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。（保留 作图痕迹） 二、平面镜成像 4、在图中作出 物体在平面镜 中的像。 5、如图，有一三角形物体ABC，请作出其在平面镜中的像。 6、如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。 7、如图所示，B为一个发光点，A为平面镜前的某一点，试画出由B发出的光线被平面镜反射后，经过A点的光路图。 8、如图所示的a，b是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线． 9、如图所示，S′是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。 10、如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平 面镜反射后的光线。 11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B点的光线经过平面镜后进入人眼A 点的光路图。 12、平面镜前有一个发光点S，1 S 是S在镜中成的像，当平面镜转动一个角度后，像的位置为2 S ，试作出平面镜的位置。 三、光的反射定律 13、在图中画出入射光线AO的反射光线OB，并标出反射角的大小 第1题第2题第3题 第4题第5题第6题 第7题第8题第9题 第10题第11题第12题 2 S 1 S B A · · S′ · S E
力学作图专项练习题 1、如下面左图所示,小明用100N的力推墙壁,请画出该力的示意图 2、小华就是一位喜欢运动的学生,她现在正在斜坡上滑雪,请在上面右图中作出她所受重力与支持力的示意图。 3、某同学在体育锻炼时,推出一个重为40牛顿的铅球,请在下面左图中作出这个铅球在空中运动时,所受各力的示意图(空气阻力不计) 4、玩具“不倒翁”被扳倒后会自动立起来。请您在左图中画出此时“不倒翁”所受重力的示意图,并画出重力相对于O点的力臂。( 黑点表示“不倒翁”的重心) 5、画出使杠杆AB在中图所示位置静止时,需在A点加一个力F,要使这个力最小,请在图上画出F的示意图,并标明它的力臂。 6、右图中ABO可瞧成杠杆,O 为支点,请在图中画出该杠杆的动力臂与所受阻力的示意图。 7、传送带上有一个物体M, 质量为2kg ,它与传送带一起以 lm/s的速度在水平方向向右匀速 运动,不计空气阻力.请在上面右 图中画出M受力情况的示意图. 8、用滑轮组拉出陷人泥中的汽车。在图中画出最省力的绳子绕法。 9、某人站在地上,用一根只能承受600N的绳子提起1700N的重物,应该 怎样装配滑轮组(不计滑轮重)？(请在右边的方框内画出装配图) 10、下面图中重为3N的玩具小车沿斜面向上运动,请画出小车所受重力的示意图。 11一木块静止在斜面上,在图中画出这个木块所受各力的示意图。 12、在图中,用50N的水平向右的力作用在质量为2kg的砖块A上时,砖块处于静止。在图中画出砖块在竖直方向所受各力的示意图。 13、下面左图为空中飞行的足球,请在图中画出球所受重力的示意图。 14、在图中,一物体以某一初速度冲上光滑斜面, 请作出该物体受力的示意图。 15、在右图中,重2N的水杯放在水平桌面上静止不动,试画出水杯对桌面压力的示意图。
