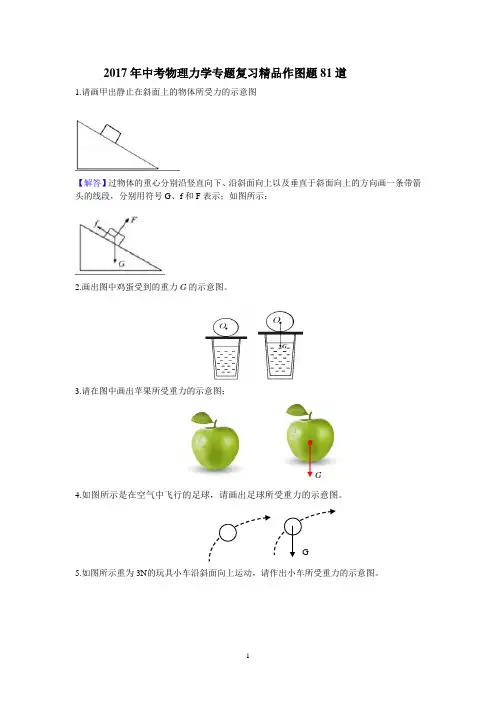

力学作图专题
1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。
2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁
所受的压力。
3、用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。
4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。（作用点在A点）
5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。
6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。
7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点）
图29 图30 图31
8、如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。
图25图26
图27
图28
9、如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。
10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。
11、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。
12、物体随水平传送带匀速移动，作出物体所受力的示意图。
13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。
14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。
16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。
17、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．
18、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
19、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。
21、一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。
22、如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。
23、在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图所示。当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。
24、作出图中物体对各支持面的压力的示意图。
25、请分别画出如图35所示下列各图中杠杆的动力臂和阻力臂。
26、下面两图,杠杆在力F1F2的作用下处于静止状态, L2是F2的力臂.在图36中画出力F1的力臂L1以及阻力F2,
27、如图37所示，均匀铁棒与地面成角倾斜着，在Ａ端用一个最小的力拉住铁棒使之静止，请在图中画出最小的拉力Ｆ和铁棒的重力力臂。
28、某起重机臂上的一点C吊着一个物体，B点被钢丝AB拉着，拉力为F1，机臂可绕O点转动，如图39所示，试在图38中画出阻力F2、动力臂L1和阻力臂L2。
29、要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
30、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
31、如图所示的水桶，是在—个最小外力作用下所处的状态。作出它此时的受力示意图。
找出下图中的阻力臂L2，并画出最小的动力F1。
32、请找出图中的支点和动力臂L1。
33、作出下图中拉力的力臂和重力的示意图。
Ｏ
A
α
34、作出图中杠杆的动力臂L1和阻力臂L2.
35、作出下列图中所用最小力的示意图。
36
、滑轮组绳子的股数公式：n G
F
=
。若n 为奇（偶数），绕线从动（定）滑轮开始，即“奇动偶定”
。
注意：
通过计算得绳子的股数n 是小数时，n 应取比这个小数大的最小整数。如n =52
.时，n 应取6（不能采用“四舍五入”法）。
注：一般说绳子自由端如果向上拉动，数绳子股数时算上此绳数，如果自由端向下拉动，数绳子股数时，不算此绳数。设计滑轮组一般先依拉力，阻力关系或依拉力移动距离与重物移动距离确定绕滑轮组的绳子股数拉
动滑
物F G G n +=再按绳子股数，拉力方向推出动滑轮和定滑轮
的个数。
动滑轮个数：2n N =
动（n 为偶数时） 2
1-=n N 动（n 为奇数时） 按要求串绕滑轮组。（起作用的绳子根数分别是2、3、4、4）
A
O
F 1
F 2
38、一个同学站在地面上，要利用如图3所示的滑轮组提升重物，已知物重900N，而绳子最多只能承受400N的拉力。请你帮他在图中画出符合要求的绳子绕法。
39、作出定滑轮和动滑轮的杠杆示意图.
F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
初中物理 一、速度V（m/S）v=S/t S：路程t：时间 重力G（N）G=mg m：质量 g：重力加速度，常数，9.8N/kg或者10N/kg 密度ρ（kg/m3）ρ=m/v m：质量 V：体积 合力F合（N）方向相同：F合=F1+F2 方向相反：F合=F1-F2方向相反时，F1>F2 浮力F浮(N)F浮=G物-G视G视：物体在液体的重力 浮力F浮(N)F浮=G物 此公式只适用物体漂浮或悬浮 浮力F浮(N)F浮=G排=m排g=ρ液gV排 G排：排开液体的重力 m排：排开液体的质量 ρ液：液体的密度 V排：排开液体的体积(即浸入液体中的体积) 杠杆的平衡条件F1L1=F2L2F1：动力L1：动力臂 F2：阻力L2：阻力臂 定滑轮F=G物 S=hF：绳子自由端受到的拉力 G物：物体的重力 S：绳子自由端移动的距离 h：物体升高的距离 动滑轮F=（G物+G轮)/2 S=2hG物：物体的重力 G轮：动滑轮的重力 滑轮组F=（G物+G轮） S=nhn：通过动滑轮绳子的段数 机械功W（J）W=Fs F：力 s：在力的方向上移动的距离
有用功W有=G物h 总功W总W总=Fs适用滑轮组竖直放置时 机械效率η=W有/W总×100% 功率P（w）P=w/t W：功 t：时间 压强p（Pa）P=F/s F：压力 S：受力面积 液体压强p（Pa）P=ρgh ρ：液体的密度 h：深度（从液面到所求点的竖直距离） 热量Q（J）Q=cm△t c：物质的比热容 m：质量 △t：温度的变化值 燃料燃烧放出 的热量Q（J）Q=mq m：质量 q：热值 常用的物理公式与重要知识点 一．物理公式(单位）公式备注公式的变形 串联电路电流I（A）I=I1=I2=……电流处处相等 串联电路电压U（V）U=U1+U2+……串联电路起分压作用 串联电路电阻R（Ω）R=R1+R2+…… 并联电路电流I（A）I=I1+I2+……干路电流等于各支路电流之和（分流）并联电路电压U（V）U=U1=U2=…… 并联电路电阻R（Ω）1/R=1/R1+1/R2+…… 欧姆定律I=U/I 电路中的电流与电压成正比，与电阻成反比 电流定义式I=Q/t Q：电荷量（库仑） t：时间（S）
看电路图连接实物图，或画电路图时有什么方法和技巧。 其实挺简单的分清正负极电源开关和各个元件间的关系 画电路图首先克服怕难思想，然后要掌握方法。 画电路图题型大约可分为以下几种： 1、看实物画出电路图。 2、看图连元件作图。 3、根据要求设计电路。 4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。 （一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。 （二）看电路图连元件作图 方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。 （三）设计电路方法如下：

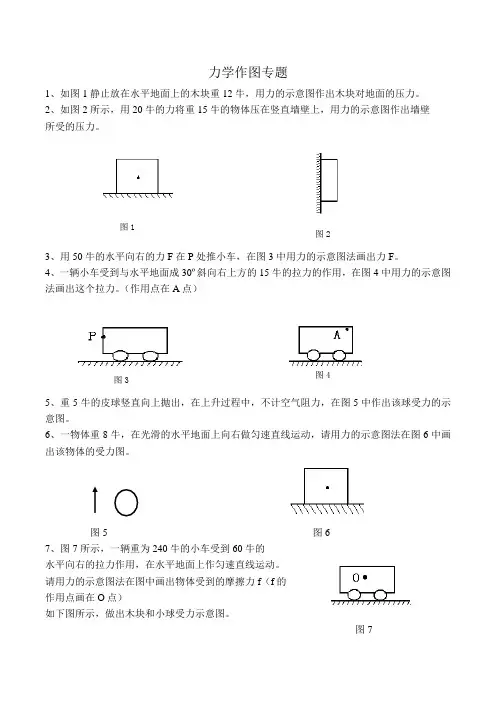

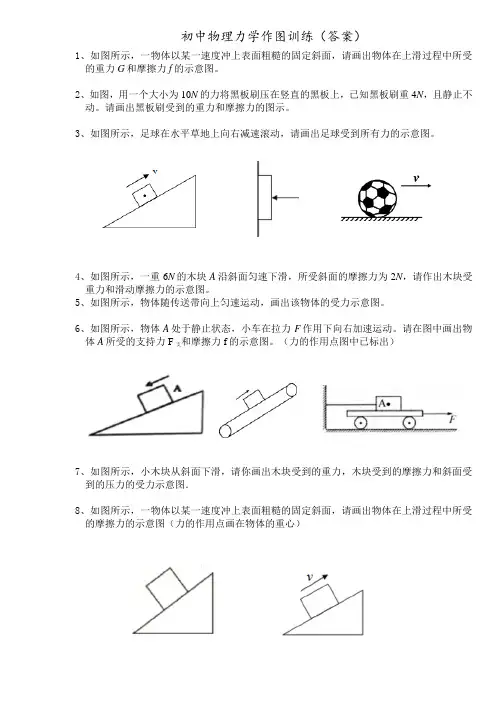

力学作图专题 1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F 在P 处推小车，在图3中用力的示意图法画出力F 。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。（作用点在A 点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。 图5 图6 7、图7所示，一辆重为240牛的小车受到60牛的 水平向右的拉力作用，在水平地面上作匀速直线运动。 请用力的示意图法在图中画出物体受到的摩擦力f （f 的 作用点画在O 点） 如下图所示，做出木块和小球受力示意图。 图7 8、如图8所示，物体A 置于小车上随小车一起在平直路面上向右运动。当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图9所示，重为500N 的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、如图10物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 A B 图8 图9 图10 11、如图11所示已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、如图12所示作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 13、如图13所示作出在斜面上匀速下滑物块的受力示意图。 图1 图2 图3 图4
