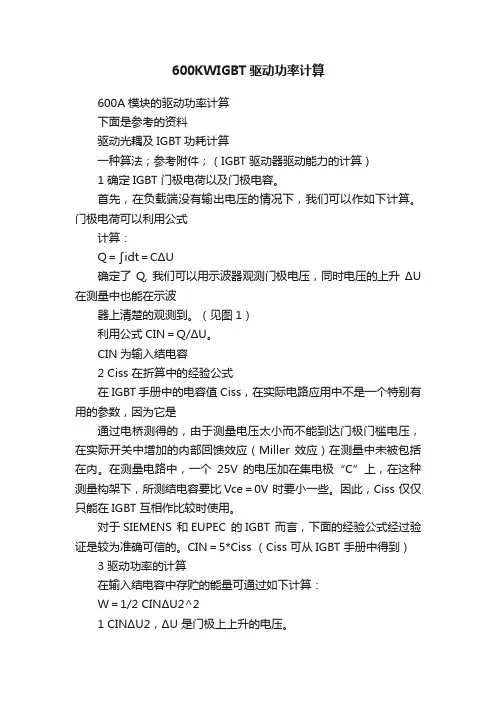

600A模块的驱动功率计算
下面是参考的资料
驱动光耦及IGBT功耗计算
一种算法；参考附件；（IGBT 驱动器驱动能力的计算）
1 确定IGBT 门极电荷以及门极电容。
首先，在负载端没有输出电压的情况下，我们可以作如下计算。门极电荷可以利用公式
计算：
Q＝∫idt＝CΔU
确定了Q, 我们可以用示波器观测门极电压，同时电压的上升ΔU 在测量中也能在示波
器上清楚的观测到。（见图1）
利用公式CIN＝Q/ΔU。
CIN为输入结电容
2 Ciss 在折算中的经验公式
在IGBT 手册中的电容值Ciss，在实际电路应用中不是一个特别有用的参数，因为它是
通过电桥测得的，由于测量电压太小而不能到达门极门槛电压，在实际开关中增加的内部回馈效应（Miller 效应）在测量中未被包括在内。在测量电路中，一个25V 的电压加在集电极“C”上，在这种测量构架下，所测结电容要比Vce＝0V 时要小一些。因此，Ciss 仅仅只能在IGBT 互相作比较时使用。
对于SIEMENS 和EUPEC 的IGBT 而言，下面的经验公式经过验证是较为准确可信的。CIN＝5*Ciss （Ciss 可从IGBT 手册中得到）
3 驱动功率的计算
在输入结电容中存贮的能量可通过如下计算：
W＝1/2 CINΔU2^2
1 CINΔU2，ΔU 是门极上上升的电压。
在+15V -8V驱动电压下，ΔU 是23V。
在每个工作周期，门极被充电二次。一个IGBT 所需的驱动功率计算如下：
则
W＝F* CIN*ΔU2^2
F=15K
Ciss=5.3nf(查表)
CIN=5*5.3=26.5 nf
W=15000*23^2*26.5 =210Mw
HCPL-316J输出功耗为600mW＞＞实际驱动功率210Mw 210 277 500
由上面的资料得出600A模块的驱动功率
F = 载波频率4K
CIN=模块输入电容=39*5=195nf
由公式计算600A模块驱动功率为：
W＝F* CIN*ΔU2^2
已知：F=4K
CIN=39*5=195nf
W=4000*23^2*195=412Mw
412 620 000
