剪力墙结构设计要点 整体规定 ◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度： 全部落地剪力墙——非抗震、6度、7度、8度、9度抗震时，分别为150、140、120、100、60m 部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为130、120、100、80m，9度抗震时不宜采用 A级高度甲类高层建筑的剪力墙结构最大适用高度： 6度、7度、8度抗震时，将本地区设防烈度提高一级后，按乙类、丙类建筑采用 9度抗震时，应专门研究 （说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度） ◆B级高度乙类、丙类高层建筑的剪力墙结构最大适用高度： 全部落地剪力墙——非抗震、6度、7度、8度抗震时，分别为180、170、150、130m 部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为150、140、120、100m B级高度甲类高层建筑的剪力墙结构最大适用高度： 6度、7度抗震时，按本地区设防烈度提高一级后，按乙类、丙类建筑采用 8度抗震时，应专门研究 ◆结构的最大高宽比： A级高度——非抗震、6度、7度、8度、9度抗震时，分别为6、6、6、5、4 B级高度——非抗震、6度、7度、8度抗震时，分别为8、7、7、6 ◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响； 其他情况，应计算单向水平地震作用的扭转影响
◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～1.0 ◆平面规则检查，需满足： 扭转：A级高度—— B级高度、混合结构高层、复杂高层—— 楼板：有效楼板宽≥该层楼板典型宽度的50％ 开洞面积≤该层楼面面积的30％ 无较大的楼层错层 凹凸：平面凹进的一侧尺寸≤相应投影方向总尺寸的30％ ◆竖向规则检查，需满足： 侧向刚度： 除顶层外，局部收进的水平向尺寸≤相邻下一层的25％ 楼层承载力：A级高度——抗侧力结构的层间受剪承载力（宜）≥相邻上一层的80％ 薄弱层抗侧力结构的受剪承载力（应）≥相邻上一层的65％ B级高度——抗侧力结构的层间受剪承载力（应）≥相邻上一层的75％ （说明：楼层层间抗侧力结构受剪承载力指在所考虑的水平地震作用方向，该层全部柱及剪力墙的受剪承载力之和） 竖向连续：竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力不得由水平转换构件（梁等）向下传递 ◆水平位移验算： 多遇地震作用下的最大层间位移角≤ 罕遇地震作用下的薄弱层层间弹塑性位移角≤1/120 ◆舒适度要求： 高度超过150m的高层建筑，按10年一遇的风荷载取值计算的顺风向与横风向结构顶点的最
常见边缘暗柱详解 1、平法中的边缘构件 边缘构件分为约束边缘构件和构造边缘构件。高抗震等级时采用约束边缘构件，低抗震等级时采用构造边缘构件。因此我们常见的图纸楼层表中会用括号扩起注明（约束区）。而楼层高出位置一般是构造边缘。由于构造边缘简单，无毒无危害，在这大致讲一下约束边缘。 2、软件中的处理。 约束边缘构件根据设计单位，有不同的风格。如下： 案例一:
这种设计可以看到分为阴影区和非阴影区。一般会在说明中作如下说明： λv/2区域为阴影区，详见柱大样详图。边缘构件和框架柱内的拉筋植筋及间距同相应箍筋植筋及间距……… 这句话通俗来讲就是阴影区该怎么样怎么样，做成普通暗柱。非阴影的λv/2区域纵筋同剪力墙钢筋，而拉筋是同柱（暗柱）的箍筋规格。 那么在广联达中就存在两种画法： 第一种方法： 1、暗柱如图绘制轮廓,剪力墙照常布置，不同的拉筋输入在其他钢筋中。 但此种方法有个弊端，就是剪力墙本身在λv/2区域的拉筋不会扣除，这部分的拉筋会重复计算。 第二种方法：(如下绘制轮廓)
将λv/2区域画入暗柱，单独设置此部分的拉筋及纵筋规格。这样的话，由于暗柱和剪力墙重合部分是全部扣除剪力墙的，拉筋不会重复计算。 弊端是由于λv/2区域的拉筋间距是独立的，精确布置边筋不好设置（GGJ2013有所改善） 综合来看的话，方法二是目前比较稳妥的。 第二种约束边缘设计 这种设计是最让人抓狂的，也就是墙身水平筋形成封闭箍筋。并于暗柱自身箍筋一起构成完整短肢剪力墙后。再与附加钢筋隔一布一进行绘制。具体可以参照右边的图。 那这种的话，因为懒，我就不截图了，只写下来。大家凭空想想。 首先可以参考，附加箍筋和自身箍筋的规格。如果规格一样。如上图，那么间距缩小一倍处理。那么就是个人性化的设计。省事非常多。 第二种是两边箍筋规格不一样。 那么观察上图，右边附加箍筋区域一般是由完整暗柱箍筋构成的。那么就以附加箍筋作为暗柱的钢筋定义暗柱。剪力墙钢筋照常绘制，默认来说端部是封边15d，转角是外侧连续通过，内侧弯折15d。把节点改为墙后减两个保护层的宽度即为封闭。（当然也是因为懒，我一般也不改，出入不大）。那么只剩下左侧图的水平方向的大箍筋和拉筋没有处理，输入到其他钢筋处理。我曾经天方夜谭的教人在编辑钢筋中复制一份出来，然后改直径。现在想想真是折磨人的一种做法，在此忏悔。 其他钢筋无论是对量还是干嘛的都要方便很多，很强大。 以上，结束了。 By 喻工 2014.04.29 希望大家在群里多交流，空闲了问题统一做整理做成这样的文档。当然，空闲的时候不多。O(∩_∩)o 哈哈
剪力墙结构平面设计(整理) 墙体结构平面设计 1. 墙体施工图设计要求底部加强部位 《建筑抗震设计规范》规定：底部加强部位的高度，应从地下室顶板算起；建筑高度大于24m时，底部加强部位的高度可取底部两层和建筑总高度的1/10二者的较大值；当结构计算嵌固端位于地下一层的地板或以下时，底部加强部位尚宜向下延伸到计算嵌固端；房屋高度不大于24m时，底部加强部位可取底部一层。《高层建筑混凝土结构技术规程》中的规定与《建筑抗震设计规范》一致。按照规范条文说明及SATWE使用说明的精神，对于有地下室的建筑，剪力墙的底部总加强范围应按计算所得的加强部位高度在往下延伸一层。剪力墙厚度 《建筑抗震设计规范》，底部加强部位的墙厚，二级不应小于200mm且不宜小于层高或无支长度的1/16，无端柱或翼墙时，二级不宜小于层高或无支长度的1/12；非底部加强部位，抗震墙厚度二级不应小于160mm且不宜小于层高或无支长度的1/20；无端柱或翼墙时，厚度不宜小于层高或无支长度的1/16。 《高层建筑混凝土结构技术规程》，底部加强部位的墙厚，二级不应小于200mm，其它部位不应小于160mm；一字
形独立剪力墙底部加强部位不应小于220mm，其它部位不应小于180mm。高层剪力墙结构墙厚的确定应按《高层建筑混凝土结构技术规程》 附录D进行墙体稳定验算；尚应满足剪力墙受剪截面限制条件、剪力墙正截面受压承载力要求以及剪力墙轴压比限值要求。 依据《建筑抗震设计规范》、《高层建筑混凝土结构技术规程》要求，剪力墙常用厚度见表汇总表： 墙体部位住宅 250~350 200~250 200~250 200~250 180、200~250 180、200 220~250 外墙内墙外墙内墙外墙内墙加强区地下室加强区部位加强区以上各层角窗边墙非加强区表墙体厚度汇总表200 角窗设置限制 建筑物角部是结构的关键性部位，抗震设计时，8度及8度以上设防区的高层建筑不宜在角部剪力墙上开设转角窗；必须设置时，应采取相应的技术措施：宜提高角窗两侧墙肢的抗震等级，并按提高后的抗震等级满足轴压比限值的要求；角窗两侧的墙肢应沿全高设置约束边缘构件；抗震计算时应考虑扭转耦联影响；转角窗房间的楼板宜适当加厚、配筋适当加强；加强角窗窗台连梁的配件与构造；角窗墙肢厚度不宜小于250mm。 必要时，可于转角处板内设置连接两侧墙体的暗梁。
1.工程实例： 第一类：短肢墙的边缘构件 （一）：构件信息 图一 横向墙的信息如下： 混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*0.700 抗震构造措施的抗震等级NF=3AS=873.（图一取为9） 竖向墙肢的信息如下： 混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*1.850 墙分布筋间距(mm)SW=200.0 抗震构造措施的抗震等级NF=3计算配筋为0 （二）：边缘构件信息：
上部 中部 下部 图二 （三）：配筋计算结果及过程 图二中，竖向墙肢上部（标注上部的地方）边缘构件配筋信息及计算过程： 第28号:约束边缘构件 抗震等级:3 楼层属性:加强层 竖向墙肢总长度1850，底部加强区三级短肢剪力墙的最小配筋率1%（高规规定），墙宽300，所以整个墙肢的配筋为： 1850*300*1%=5550（cm2） 图二中间部分按照分布筋配筋（分布筋配筋率为0.25%）： （1850-400-400）*300*0.25%=787.5 剩下的部分两边边缘构件按面积分配，两边面积相同 所以上部边缘构件配筋面积为： （5550-787.5）/2=2381.25（cm2）（包括竖向分布筋和阴影区纵筋？） 图中横向墙肢的配筋：从构件信息中知道AS=873 横向墙肢总长700，计算的时候，aa取40 (350-40)*300*0.25%=232.5 计算配筋+分布筋=873+232.5=1105.5 两边分布筋相等，下面也是232.5 图二下部第15号:约束边缘构件 楼层属性:加强层 由2个边缘构件合并而成
(1)纵筋原始数据: 阴影区面积(cm2):2700.0：（300*300+300*600=270000） 构造配筋率(%): 1.00 构造配筋(mm2):2700.00 计算配筋(mm2):3487.15 3487.15=下部配筋面积+分布筋面积+横向墙右侧配筋=2381+873+232.5 (2)纵筋当前结果: 采用最大构造配筋率的计算结果:3900.00 构造钢筋取值:采用求和后，再调整的算法(3900.00) 有效阴影区面积(cm2):3900.0 构造配筋(mm2):3900.00 计算配筋(mm2):4593.07（=3487.15+1105） 主筋配筋率(%): 1.18 第二类：转角加洞口的边缘构件 异形柱框剪的工程，6层，按照规范此工程是3级框架，2级剪力墙，底部一层加强区，构造配筋率0.008Ac和6Φ14中较大值，为其他部位的构造配筋为0.006Ac和6Φ12，那PKPM 里的构造边缘构件的配筋率0.94怎么来的？
构造边缘构件与约束边缘构件的区别 1.从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。见03G101-1中的第3页 2.约束边缘构件的抗震性能要高于构造边缘构件。从03G101-1的18、49、50页可以看出，如构造边缘构件的端柱仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，而约束边缘构件除端部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。 3. 构造边缘暗柱是按构造配置，而约束边缘暗柱是按计算配置。 4. 对于抗震等级一、二级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。其他的部位和三级抗震的剪力墙应设置构造边缘构件。 约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。 约束边缘暗柱。 定义 约束边缘暗柱是指用箍筋约束的柱，其混凝土用箍筋约束，有比较大的变形能力。在剪力墙两端和洞口两侧应设置边缘暗柱。 构造边缘暗柱和约束边缘暗柱区别 剪力墙柱编号 剪力墙柱类型代号序号 约束边缘暗柱 约束边缘端柱 约束边缘翼墙（柱）约束边缘转角墙（柱）构造边缘暗柱 构造边缘端柱YAZ YDZ YYZ YJZ GAZ GDZ XX XX XX XX XX XX
构造边缘翼墙（柱）构造边缘转角墙（柱）非边缘暗柱 扶壁柱GYZ GJZ AZ FBZ XX XX XX XX 1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ 等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。 2、从图集上体会，可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。 3、从图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。 4、图集引用了GB50011-2001建筑抗震设计规范中关于抗震墙的抗震构造措施，可参考该规范加深理解。 约束构件是根据抗震等级要求来设计的，截面和墙长墙高有关系，配筋是要进行受力计算的。构造构件是根据规范做的剪力墙增强构件，根据构造要求设计截面和配筋； “边缘构件”位于剪力墙墙肢的两端。在水平地震力到来的时候，“边缘构件”（比起中间的墙身来说）是首当其冲抵抗水平地震力的。约束边缘暗柱是承重结构了，配筋有具体要求的，构造边缘暗柱不是承重结构，没有特殊用处时，只要满足相应规范中最小配筋率即可； 约束边缘暗柱是指用箍筋约束的柱,其混凝土用箍筋约束,有比较大的变形能力. 在剪力墙两端和洞口两侧应设置边缘暗柱. ； 构造边缘暗柱是构造边缘暗柱相对约束边缘暗柱,其对混凝土的约束较差。 抗震墙边缘构件的箍筋应采用何种形式，阴影部分是否可以用拉筋代替箍筋？ 答：抗震墙墙肢两端应设置边缘构件，边缘构件分为约束边缘构件和构造边缘构件两类。抗震墙墙肢的延性与受压区混凝土的变形能力即箍筋的约束有关，抗震墙设置边缘构件是避免墙肢在轴压力和弯矩共同作用下，受压区混凝土压碎破坏。约束边
剪力墙计算 第5章剪力墙结构设计 本章主要内容： 5.1概述 结构布置 剪力墙的分类 剪力墙的分析方法 5.2整体剪力墙和整体小开口剪力墙的计算 整体剪力墙的计算 整体小开口剪力墙的计算 5.3联肢剪力墙的计算 双肢剪力墙的计算 多肢墙的计算 5.4壁式框架的计算 计算简图 内力计算 位移的计算 5.5剪力墙结构的分类 按整体参数分类 按剪力墙墙肢惯性矩的比值 剪力墙类别的判定 5.6剪力墙截面的设计 墙肢正截面抗弯承载力 墙肢斜截面抗剪承载力 施工缝的抗滑移验算 5.7剪力墙轴压比限制及边缘构建配筋要求 5.8短肢剪力墙的设计要求 5.9剪力墙设计构造要求 5.10连梁截面设计及配筋构造 连梁的配筋计算 连梁的配筋构造 5.1概述 一、概述 1、利用建筑物的墙体作为竖向承重和抵抗侧力的结构，称为剪力墙结构体系。墙体同时也作为维护及房间分隔构件。 2、剪力墙的间距受楼板构件跨度的限制，一般为3～8m。因而剪力墙结构适用于要求小房间的住宅、旅馆等建筑，此时可省去大量砌筑填充墙的工序及材料，如果采用滑升模板及大模板等先进的施工方法，施工速度很快。 3、剪力墙沿竖向应贯通建筑物全高，墙厚在高度方向可以逐步减少，但要注意
避免突然减少很多。剪力墙厚度不应小于楼层高度的1/25及160mm。 4、现浇钢筋混凝土剪力墙结构的整体性好，刚度大，在水平力作用下侧向变形很小。墙体截面面积大，承载力要求也比较容易满足,剪力墙的抗震性能也较好。因此，它适宜于建造高层建筑，在10～50层范围内都适用，目前我国10～30 层的高层公寓式住宅大多采用这种体系。 5、剪力墙结构的缺点和局限性也是很明显的，主要是剪力墙间距太小，平面布置不灵活，不适应于建造公共建筑，结构自重较大。 6、为了减轻自重和充分利用剪力墙的承载力和刚度，剪力墙的间距要尽可能做大些，如做成6m左右。 7、剪力墙上常因开门开窗、穿越管线而需要开有洞口，这时应尽量使洞口上下对齐、布置规则，洞与洞之间、洞到墙边的距离不能太小。 8、因为地震对建筑物的作用方向是任意的，因此，在建筑物的从纵横两个方向都应布置剪力墙，且各榀剪力墙应尽量拉通对直。 9、在竖向，剪力墙应伸至基础，直至地下室底板，避免在竖向出现结构刚度突变。但有时，这一点往往与建筑要求相矛盾。例如在沿街布置的高层建筑中，一般要求在建筑物的底层或底部若干层布置商店，这就要求在建筑物底部取消部分隔墙以形成大空间，这时也可将部分剪力墙落地、部分剪力墙在底部改为框架，即成为框支剪力墙结构，也称为底部大空间剪力墙结构。 10、当把墙的底层做成框架柱时，称为框支剪力墙，底层柱的刚度小，形成上下刚度突变，在地震作用下底层柱会产生很大的内力和塑性变形，致使结构破坏。因此，在地震区不允许单独采用这种框支剪力墙结构。 11、剪力墙的开洞：在剪力墙上往往需要开门窗或设备所需的孔洞，当洞口沿竖向成列布置时，根据洞口的分布和大小的不同，在结构上就有实体剪力墙、整体小开口剪力墙、联肢剪力墙、壁式框架等。

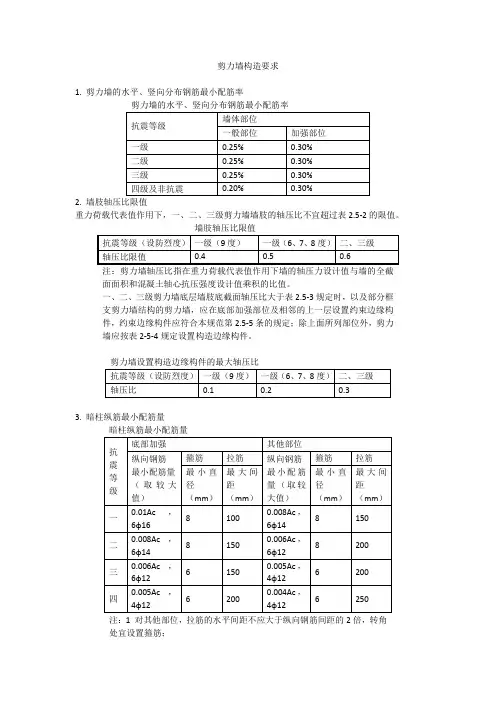

剪力墙构造要求 1. 剪力墙的水平、竖向分布钢筋最小配筋率 剪力墙的水平、竖向分布钢筋最小配筋率 2. 墙肢轴压比限值 重力荷载代表值作用下，一、二、三级剪力墙墙肢的轴压比不宜超过表2.5-2的限值。 注：剪力墙轴压比指在重力荷载代表值作用下墙的轴压力设计值与墙的全截 面面积和混凝土轴心抗压强度设计值乘积的比值。 一、二、三级剪力墙底层墙肢底截面轴压比大于表2.5-3规定时，以及部分框 支剪力墙结构的剪力墙，应在底部加强部位及相邻的上一层设置约束边缘构 件，约束边缘构件应符合本规范第2.5-5条的规定；除上面所列部位外，剪力 墙应按表2-5-4规定设置构造边缘构件。 剪力墙设置构造边缘构件的最大轴压比 3. 暗柱纵筋最小配筋量 暗柱纵筋最小配筋量 注：1 对其他部位，拉筋的水平间距不应大于纵向钢筋间距的2倍，转角 处宜设置箍筋；
2 当端柱受集中荷载时，应满足框架柱的配筋要求。 注意：程序中按照暗柱的普通部位处理。 4. 约束边缘构件配箍 一、二、三级抗震等级剪力墙约束边缘构件的纵向钢筋的截面面积，对图2.5-1所示暗柱、端柱、翼墙与转角墙分别不应小于图阴影部分面积的1.2%、1.0%和1.0%。 约束边缘构件沿墙肢的长度lc及其配箍特征值λv 注： 1. 两侧翼墙长度小于其厚度3倍时，视为无翼墙剪力墙；端柱截面边长小于墙厚2 倍时，视为无端柱剪力墙； 2. 约束边缘构件沿墙肢长度lc除满足2.5-5的要求外，且不宜小于墙厚和400mm； 当有墙柱、翼墙和转角墙时，尚不应小于翼墙厚度或端柱沿墙肢方向截面高度加30mm； 3. hw为剪力墙的墙肢截面高度。 图2.5-1 剪力墙的约束边缘构件
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。” 6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。” 7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。 高层住宅剪力墙结构设计原则 1 剪力墙布置原则 （1）剪力墙的位置： 1）遵循均匀、分散、对称和周边的原则。 2）剪力墙应沿房屋纵横两个方向布置。 3）剪力墙宜布置在房屋的端部附近、平面形状变化处、恒荷载较大处以及两端楼（电）梯处，在结构中部尽量减少剪力墙的布置量。 4）在平面布置上尽可能均匀、对称，以减小结构扭转。不能对称时，应使结构的刚度中心和质量中心接近。 5）沿高度均匀变化；在竖向布置上应贯通房屋全高，使结构上下刚度连续、均匀。 6）多均匀长墙（增加抗侧刚度和减少剪力墙数和混凝土用量），少短墙（抗震性差）；可布置成单片形（不少于三道，长度不超过8m）、L形、T形、工字形、十字形或筒形最佳，H/L≥2, 少复杂形状转折。 7）洞口布置在截面中部，避免布置在剪力墙端部或柱边。 （2）剪力墙的间距： 为了保证楼（屋）盖的侧向刚度，避免水平荷载作用下楼盖平面内弯曲变形，应控制剪力墙的最大间距。 （3）剪力墙的厚度： 剪力墙厚度取值由以下因素确定： 1）通过结构分析，在满足最大层间位移、周期比、位移比的各项指标确定每层剪力墙的厚度； 2）不同抗震等级的轴压比的限制； 3）构造性及稳定性要求（而稳定性一般会满足）； 对于普通的住宅建筑在7度或8度地区，墙厚大多情况下是按稳定性和构造要求所控制的； 首先剪力墙厚度应满足《高规》7.2.1条7.7.2条规定（其实是高厚比要求），当不能满足上面几条的时候应按《高规》附录D 计算墙体的稳定,从大量工程实例看, 按《高规》附录D 计算的墙厚比《高规》7.2.1条7.7.2条规定的小得多。故稳定性一般会满足；此时剪力墙墙厚主要由构造与施工要求控制。 建筑物高度在百米以下时剪力墙厚度一般取200~300mm （3）剪力墙的墙肢长度： 1.“噢，居然有土龙肉，给我一块！” 2.老人们都笑了，自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
1、关于约束边缘沿构件的长度lc是设计图籍的规定详见03G101-1 P49页（附图1),具体数值和抗震等级有关。具体的含义其实就是在这个LC长度范围内钢筋配筋的增加 2、bw表示剪力墙的厚度，bf表示二相交剪力墙的另一边墙的厚度，hc和bc分别为约束边缘端柱的截面高度和宽度尺寸。 这些符号详见附图2
抗震墙的厚度，一、二级不应小于160MM且不应小于层高的1/20，三、四级不应小于140MM且不应小于层高的1/25。底部加强部位的墙厚，一、二级不宜小于200MM且不宜小于层高的1/16；无端柱或翼墙时不应小于层高的1/12。抗震墙厚度大于140MM时，竖向和横向分布钢筋应双排布置；双排分布钢筋间拉筋的间距不应大于600MM，直径不应小于6MM；在底部加强部位，边缘构件以外的拉筋间距应适当加密。 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求： 1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于%；四级抗震墙小应小于%；钢筋最大间距不应大于300MM，最小直径不应小于8MM。 2 部分框支抗震墙结构的抗震墙底部加强部位，纵向及横向分布钢筋配筋率均不应小于%，钢筋间距不应大于200MM。
抗震墙竖向、横向分布钢筋的钢筋直径不宜大于墙厚的1/10。 一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级(9度)时不宜超过，一级(8度)时不宜超过，二级不宜超过。抗震墙两端和洞口两侧应设置边缘构件，并应符合下列要求： 1抗震墙结构，一、二级抗震墙底部加强部位及相邻的上一层应按本章第条设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表的规定值时可按本章第条设置构造边缘构件。 2部分框支抗震墙结构，一、二级落地抗震墙底部加强部位及相邻的上一层的两端应设置符合约束边缘构件要求的翼墙或端柱，洞口两侧应设置约束边缘构件；不落地抗震墙应在底部加强部位及相邻的上一层的墙肢两端设置约束边缘构件。 3一、二级抗震墙的其他部位和三、四级抗震墙，均应按本章条设置构造边缘构件。 抗震墙的约束边缘构件包括暗柱、端柱和翼墙(图。约束边缘构件沿墙肢的长度和配箍特征值应符合表的要求，一、二级抗震墙约束边缘构件在设置箍筋范围内(即图中阴影部分)的纵向钢筋配筋率，分别不应小于%和%。
一、剪力墙水平钢筋构造P71 1.1剪力墙水平钢筋节点构造：1个端部无边缘构件的水平钢筋节点做法，2个端部有边缘构件（矩形暗柱、L型暗柱）的水平钢筋节点做法: ①墙端部无暗柱时，水平钢筋应延伸至边缘构件外侧纵筋外侧，搭接 10d；②墙端部有矩形暗柱时，水平钢筋应延伸至边缘构件外侧纵筋内侧，搭接10d；③墙端部有L形暗柱时，水平钢筋应延伸至边缘构件外侧纵筋内侧，搭接10d； 1.2剪力墙水平钢筋上层与下层的交错搭接，搭接长度 1.2Lae，接头错开500mm;剪力墙水平钢筋转角外侧构造P71 转角墙外侧水平分布钢筋在转角处布置有三种形式: ①在水平分布钢筋较少一侧搭接，搭接长度为 1.2laE，接头错开500mm；②转角墙两侧水平钢筋数量相同时，应上下间隔，左右隔一搭一方式，搭接长度为 1.2laE； ③所有剪力墙外侧水平钢筋全部集中在转角处搭接，搭接长度为 1.6 laE；剪力墙内侧水平钢筋做法都相同，延伸至对面剪力墙竖向钢筋内侧，弯锚15d；另： 斜交转角墙外侧水平分布钢筋贯通设置，内侧水平钢筋延伸至对面剪力墙竖向钢筋内侧，弯锚15d； 剪力墙水平钢筋转角外侧构造P72 端柱转角墙（矩形边缘构件L形墙）、端柱翼墙（矩形边缘构件T形墙）、端柱端墙（矩形边缘构件一字形墙）、翼墙或斜交翼墙（T形边缘构件T 形墙）：
外侧水平分布钢筋和内侧水平分布钢筋的做法一样，延伸至对面剪力墙竖向钢筋内侧，弯锚15d； 二、剪力墙竖向钢筋构造P 73、74 剪力墙墙身和剪力墙边缘构件竖向钢筋绑扎连接时连接构造： 剪力墙墙身纵向钢筋，抗震等级为一级、二级且剪力墙位于底部加强区，搭接长度LlE= 1.2laE并且接头净距应错开500mm；其他情况的剪力墙纵向钢筋，可以在同一截面连接；剪力墙边缘构件纵向钢筋，任何情况下都接头应错开搭接，搭接长度LlE为按图表查询并且接头净距应错开 0.3LlE； （16G101-1与11G101-1相比，剪力墙边缘构件纵向钢筋接头位置在绑扎搭接时（直径Φ≤12mm的钢筋）有明显变化，11G101-1剪力墙边缘构件底部500mm为非连接区域，而16G101-1底部允许接头，采用搭接长度进行连接即可，接头位置错开要求同11G101-1，为 0.3LlE。） 剪力墙墙身和剪力墙边缘构件的纵向钢筋焊接连接时（直径Φ≥14mm的钢筋），底部500mm为非连接区，接头净距应错开35d且≥500mm； 剪力墙墙身和剪力墙边缘构件的纵向钢筋机械连接时（房建直径Φ≥22mm 的钢筋或市政直径Φ≥25mm），底部500mm为非连接区，接头净距应错开 35d；P73增加了剪力墙身防震缝的构造节点大样图，下部为一个墙身，上板顶处分为二个墙身形成防震缝，设置了构造做法。三、约束边缘构件YBZ构造做法P75 约束边缘构件YBZ构造做法(墙水平分布筋计入体积配箍率)P76 构造边缘构件GBZ、扶壁柱FBZ、非边缘暗柱AZ构造做法P77
1::关于约束边缘沿构件的长度lc是设计图籍的规定详见03G101-1 P49页（附图1),具体数值和抗震等级有关。具体的含义其实就是在这个LC长度范围内钢筋配筋的增加 2:bw表示剪力墙的厚度，bf表示二相交剪力墙的另一边墙的厚度，hc和bc分别为约束边缘端柱的截面高度和宽度尺寸。 这些符号详见附图2 举报
6.4.1抗震墙的厚度，一、二级不应小于160MM且不应小于层高的1/20，三、四级不应小于140MM且不应小于层高的1/25。底部加强部位的墙厚，一、二级不宜小于200MM且不宜小于层高的1/16；无端柱或翼墙时不应小于层高的1/12。 6.4.2抗震墙厚度大于140MM时，竖向和横向分布钢筋应双排布置；双排分布钢筋间拉筋的间距不应大于600MM，直径不应小于6MM；在底部加强部位，边缘构件以外的拉筋间距应适当加密。 6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求： 1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%；四级抗震墙小应小于0.20%；钢筋最大间距不应大于300MM，最小直径不应小于8MM。 2 部分框支抗震墙结构的抗震墙底部加强部位，纵向及横向分布钢筋配筋率均不应小于0. 3%，钢筋间距不应大于200MM。 6.4.4抗震墙竖向、横向分布钢筋的钢筋直径不宜大于墙厚的1/10。 6.4.5一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级(9度)时不宜超过0.4，一级(8度)时不宜超过0.5，二级不宜超过0.6。 6.4.6抗震墙两端和洞口两侧应设置边缘构件，并应符合下列要求： 1抗震墙结构，一、二级抗震墙底部加强部位及相邻的上一层应按本章第6.4.7条设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表6.4.6的规定值时可按本章第6.4.8条设置构造边缘构件。 2部分框支抗震墙结构，一、二级落地抗震墙底部加强部位及相邻的上一层的两端应设置符合约束边缘构件要求的翼墙或端柱，洞口两侧应设置约束边缘构件；不落地抗震墙应在底部加强部位及相邻的上一层的墙肢两端设置约束边缘构件。 3一、二级抗震墙的其他部位和三、四级抗震墙，均应按本章6.4.8条设置构造边缘构件。
从图集上体会，可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。 从图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。 约束构件是根据抗震等级要求来设计的，截面和墙长墙高有关系，配筋是要进行受力计算的。构造构件是根据规范做的剪力墙增强构件，根据构造要求设计截面和配筋； “边缘构件”位于剪力墙墙肢的两端。在水平地震力到来的时候，“边缘构件”（比起中间的墙身来说）是首当其冲抵抗水平地震力的。约束边缘暗柱是承重结构了，配筋有具体要求的 抗震墙边缘构件的箍筋应采用何种形式，阴影部分是否可以用拉筋代替箍筋？ 答：抗震墙墙肢两端应设置边缘构件，边缘构件分为约束边缘构件和构造边缘构件两类。抗震墙墙肢的延性与受压区混凝土的变形能力即箍筋的约束有关，抗震墙设置边缘构件是避免墙肢在轴压力和弯矩共同作用下，受压区混凝土压碎破坏。约束边缘构件是指用箍筋约束的暗柱、端柱和翼墙，其混凝土用箍筋约束，有比较大的变形能力；构造边缘构件相对约束边缘构件，其对混凝土的约束较差。约束边缘构件和构造边缘构件的长度分别按抗震规范图6.4.7和图6.4.8的要求采用。 对于约束边缘构件，阴影部分必须采用箍筋，阴影范围之外可以采用箍筋或拉筋，但约束边缘构件的边界处应为箍筋。 对于本工程说明第四点：Y区构造图 本图中阴影部分表示约束边缘构件的墙身拉筋加强区（Y区），其构造为：在Lco范围内布置与约束边缘构件（AZ）内箍筋同一直径水平间距为100，竖向间距同墙水平筋间距的拉结筋，同时墙身竖向筋在Lco范围内加密间距100,该范围内竖筋同墙身竖筋.
剪力墙结构设计要点 整体规定◆ A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度： 全部落地剪力墙——非抗震、6度、7度、8度、9度抗震时，分别为150、140、120、100、60m 部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为130、120、100、80m，9度抗震时不宜采用 A级高度甲类高层建筑的剪力墙结构最大适用高度： 6度、7度、8度抗震时，将本地区设防烈度提高一级后，按乙类、丙类建筑采用 9度抗震时，应专门研究 （说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度） ◆ B级高度乙类、丙类高层建筑的剪力墙结构最大适用高度： 全部落地剪力墙——非抗震、6度、7度、8度抗震时，分别为180、170、150、130m 部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为150、140、120、100m B级高度甲类高层建筑的剪力墙结构最大适用高度： 6度、7度抗震时，按本地区设防烈度提高一级后，按乙类、丙类建筑采用 8度抗震时，应专门研究 ◆ 结构的最大高宽比： A级高度——非抗震、6度、7度、8度、9度抗震时，分别为6、6、6、5、4 B级高度——非抗震、6度、7度、8度抗震时，分别为8、7、 7、6 ◆ 质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响； 其他情况，应计算单向水平地震作用的扭转影响 ◆ 考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～ 1.0 ◆ 平面规则检查，需满足： 扭转： A级高度—— B级高度、混合结构高层、复杂高层—— 楼板：有效楼板宽≥ 该层楼板典型宽度的50％ 开洞面积≤ 该层楼面面积的30％ 无较大的楼层错层 凹凸：平面凹进的一侧尺寸≤ 相应投影方向总尺寸的30％ ◆ 竖向规则检查，需满足： 侧向刚度： 除顶层外，局部收进的水平向尺寸≤ 相邻下一层的25％ 楼层承载力：A级高度——抗侧力结构的层间受剪承载力（宜）
剪力墙结构设计的要点 一.剪力墙布置的原则： 多布置一般剪力墙（墙肢截面的高厚比大于8，如墙厚200，建模时轴线间距离取为1700）；墙肢截面高度不大于8m；双向布置（两方向的刚度宜接近，具体控制可以看计算结果中的两个方向位移，周期，刚重比等指标）；尽量布置在建筑物外围，中部少布；墙布置时要考虑刚度传递，不要将剪力墙分散布置（两片或多片墙间平面内没有连接或仅在平面外有梁连接）;当出现墙肢与平面外的楼面梁连接时，需设扶壁柱或暗柱，暗柱宽度为梁宽加两倍墙厚；墙的形状多为”L,T, [”形，尽量少出现“—”字形，少出现短肢墙（墙肢截面的高厚比5-8），当出现“—”字形，短肢墙时，要严格控制轴压比；楼梯、电梯布置时要尽量形成筒，避免出现墙体无梁板连接情况（稳定性不够）；质心与刚心尽量重合(看计算中的总信息)。 二.剪力墙墙厚与边缘构件： 按抗震等级的不同，在底部加强区与非加强区分别满足规范规定的最小厚度（高规7.2.2条）;满足轴压比的控制；剪力墙沿结构竖向连续布置，避免刚度突变，截面尺寸和混凝土强度等级不宜在同一层改变，宜相隔1-2层。墙肢高厚比不大于3时，应按框架柱设计，与短肢墙同样的控制指标：全截面配筋，底部加强部位的配筋率不应小于1.2%，一般部
位不应小于1.0%，箍筋沿墙肢全高加密。暗柱内应优先采用箍筋，满足纵筋配筋率和箍筋的体积配箍率，纵筋间距不大于200，250厚的墙可视配筋率定是否设置中间纵筋，大于300的墙，应设置中间纵筋及拉筋，箍筋间距应与墙体水平分布筋协调一致；体积配箍率可计入墙体水平分布筋；一般剪力墙的水平与竖向分布筋的间距不宜大于300，水平分布筋不小于8，竖向分布筋不小于10；部分框支剪力墙中的落地剪力墙的底部加强部位，水平与竖向分布筋间距不宜大于200；框-剪结构中的剪力墙水平与竖向分布筋直径均不宜小于10；带地下室的剪力墙:暗柱应按上部全部落下，只用地下室外墙的墙，在转角处设置边缘构件，暗柱的配筋不小于外墙的配筋。 筏形基础地下室外墙厚度不应小于250，内墙厚不应小于200，墙体内应设双面钢筋，钢筋配置除满足承载力要求外，竖向、水平分布筋直径不应小于10，间距不应大于200.（5.3.8，JGJ6-99） 外墙竖向、水平分布筋直径不应小于12，间距不应大于300. （8.4.4，GB50007-2002） 三．连梁与壳元（开洞）： 连梁的跨高比应小于5，所有连梁按壳元（开洞）输入模型，通常将连梁的跨高比取为3较合适；跨高比较小的连梁可设水平缝形成双连梁、多连梁或采取其他加强受剪承载
剪力墙布置方式 框剪结构剪力墙布置有8字方针，即“周边，均匀对称，相交”底框结构中山墙一般要布置剪力墙，因为只在每个住宅单元楼梯间两侧布置混凝土毅力墙的底框结构是不宜采用的。 相关试验表明，加大底层空旷房屋两端平面刚度，对底层框架端部竖向位移进行控制，可有效增加底层杠架的安全储备，但尽管如此布置也并不全周边，中间还需要很多剪力墙。因此底框结构8字方针可概括为竖直，均匀，对称，相效“，所谓竖直就是在布置底层剪力墙时应尽量对应上部上下竖直、中间不间断的墙体，否则即使底层布置的剪力墙刚度再大，若竖向无对应的上部墙体，不仅传力途径不直接，且上下层刚心相距较远，地震时上部墙体与底层剪力墙间会形成很大扭矩，极易破坏。 另外，布置底层剪力墙时要避开上部墙体洞口，若具体执行时实在难以避开，（例如楼梯间入户门等），那么应采取在上部洞口两侧增加构造柱等加强措施，以更好地传递地震力。对个别剪力墙未能与上层砖墙对应者，应设法加大底层与二层转换层之间楼板的平面内刚度例如楼板加厚，配筋率增加，双向双层配筋等。相交主要是指剪力墙应尽量布置成L形和T 形，以使它们相互支撑，增大每片单肢墙的平面外刚度，增强抗扭性。 具体设计时剪力墙的长度、开洞等均需通过计算确定。剪力墙的计算长度确定后、应将实墙面布置在两端中间用洞口分隔，避免采用一端有剪力墙而另一端为独立柱的方式。总之混凝土剪力墙具体布置时宜开设洞口形成若干墙段，并保证各墙段高宽比不小于2。 剪力墙结构设计要点 整体规定 ◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度： 全部落地剪力墙——非抗震、6度、7度、8度、9度抗震时，分别为150、140、120、100、60m 部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为130、120、100、80m，9度抗震时不宜采用 A级高度甲类高层建筑的剪力墙结构最大适用高度： 6度、7度、8度抗震时，将本地区设防烈度提高一级后，按乙类、丙类建筑采用 9度抗震时，应专门研究 （说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度） ◆B级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：
