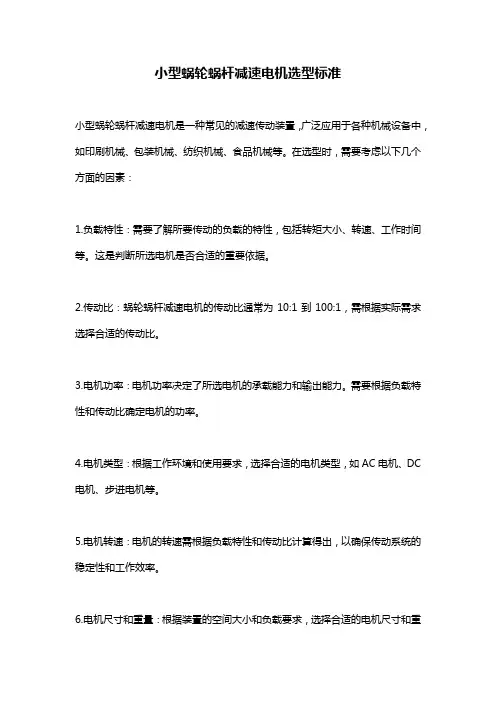

蜗轮蜗杆减速机的选型
对于蜗轮蜗杆减速机的选型首先要考虑减速机本身的作用，其次是相对应使用设备上的尺寸大小，然后是蜗轮蜗杆减速机的速比，安装方式，装配形式。最后还要注意相对应的电机功率，以及电机的使用环境。
1.蜗轮蜗杆减速机的简要介绍
蜗轮蜗杆减速机是减速机行业一个涵盖很广泛的术语名词；在减速机行业的发展中可以说，蜗轮蜗杆系列减速机的发展历程中是一主要的推动力。蜗轮蜗杆减速机是一种为稳定、改变传动速度的传动设备，利用齿轮的不同速比，从而实现稳定传输、改变速度，调节电机和机床等设备的速度适合。在目前的传动设备中，减速机的使用很广泛。
人们也许并不了解减速机，但是减速机早已经被使用在人们生活中的方方面面，交通工具上的汽车、轮渡、飞机；机械生产上的传动设备更少不了减速机的身影，人们日常生活中的家电、钟表、洗衣机等，这些机械设备的使用都少不了减速机的帮助。
2.蜗轮蜗杆减速机的作用：
（1）、减速机减速的同时提高输出扭矩，扭矩输出比例按电机输出乘减速比。
（2）、减速同时降低了负载的惯量，惯量的减少为减速比的平方。
蜗轮蜗杆减速机主要型号有WP系列蜗轮蜗杆减速机、WH系列蜗轮蜗杆减速机、CW系列蜗轮蜗杆减速机、RV系列蜗轮蜗杆减速机同时还包括C系列包络蜗轮蜗杆减速机、TP系列平面包络环面蜗杆减速机、ZC1型双级蜗杆及齿轮-蜗杆减速机等小系列减速机。
3. 球面蜗杆在加工的工作中，十分容易的出现如下问题：
1蜗杆的齿形的一边厚，一边薄
2蜗杆的齿形两边厚，中间薄
3蜗杆的齿形的两边薄，中间厚
4.使用铣床加工出的蜗轮，有如下优点：
（一），节约刀具的费用。
（二）不用专用的设备。
其缺点是不言而喻的：
（一）蜗轮轮齿的分度误差很大。
（二）蜗轮齿形角的精度无法保证。
（三）蜗轮轮齿的螺旋角误差太大。
