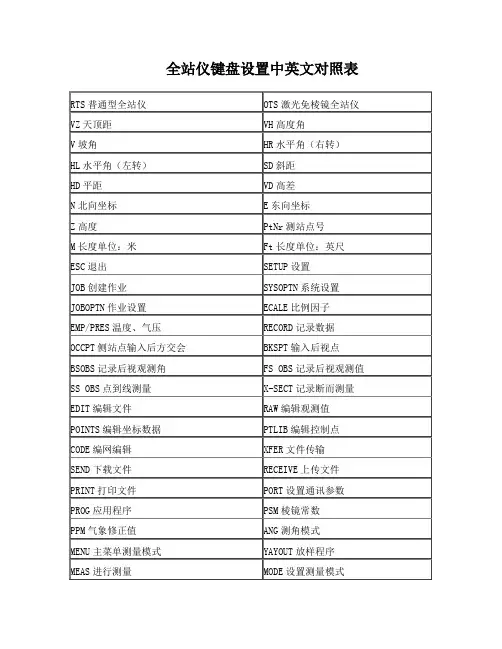

全站仪键盘设置中英文对照表
注：当使用不同型号的全站仪时可以在网上下载该仪器使用说明书。
CAD常用快捷键大全
L, *LINE 直线
ML, *MLINE 多线（创建多条平行线）
PL, *PLINE 多段线
PE, *PEDIT 编辑多段线
SPL, *SPLINE 样条曲线
SPE, *SPLINEDIT 编辑样条曲线
XL, *XLINE 构造线（创建无限长的线）
A, *ARC 圆弧
C, *CIRCLE 圆
DO, *DONUT 圆环
EL, *ELLIPSE 椭圆
PO, *POINT 点
DCE, *DIMCENTER 中心标记
POL, *POLYGON 正多边形
REC, *RECTANG 矩形
REG, *REGION 面域
H, *BHATCH 图案填充
BH, *BHATCH 图案填充
-H, *HATCH
HE, *HATCHEDIT 图案填充...（修改一个图案或渐变填充）SO, *SOLID 二维填充（创建实体填充的三角形和四边形）*revcloud 修订云线
*ellipse 椭圆弧
DI, *DIST 距离
ME, *MEASURE 定距等分
DIV, *DIVIDE 定数等分
DT, *TEXT 单行文字
T, *MTEXT 多行文字
-T, *-MTEXT 多行文字（命令行输入）
MT, *MTEXT 多行文字
ED, *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ST, *STYLE 文字样式
B, *BLOCK 创建块...
-B, *-BLOCK 创建块...（命令行输入）
I, *INSERT 插入块
-I, *-INSERT 插入块（命令行输入）
W, *W BLOCK “写块”对话框（将对象或块写入新图形文件）-W, *-WBLOCK 写块（命令行输入）
AR, *ARRAY 阵列
-AR, *-ARRAY 阵列（命令行输入）
BR, *BREAK 打断
CHA, *CHAMFER 倒角
CO, *COPY 复制对象
CP, *COPY 复制对象
E, *ERASE 删除
EX, *EXTEND 延伸
F, *FILLET 圆角
M, *MOVE 移动
MI, *MIRROR 镜像
LEN, *LENGTHEN 拉长（修改对象的长度和圆弧的包含角）O, *OFFSET 偏移
RO, *ROTATE 旋转（绕基点移动对象）
S, *STRETCH 拉伸
SC, *SCALE 缩放
TR, *TRIM 修剪
*EXPLODE 分解
DAL, *DIMALIGNED 对齐标注
DAN, *DIMANGULAR 角度标注
DBA, *DIMBASELINE 基线标注
DCO, *DIMCONTINUE 连续标注
DDI, *DIMDIAMETER 直径标注
DED, *DIMEDIT 编辑标注
DLI, *DIMLINEAR 线性标注
DOR, *DIMORDINATE 坐标标注
DRA, *DIMRADIUS 半径标注
LE, *QLEADER 快速引线
D, *DIMSTYLE 标注样式管理器
DST, *DIMSTYLE 标注样式管理器
STA, *STANDARDS 标准配置（CAD标准）
DRE, *DIMREASSOCIATE 重新关联标注
DDA, *DIMDISASSOCIATE 删除选定择标注的关联性
LA, *LAYER 图层特性管理器
-LA, *-LAYER 图层特性管理器（命令行输入）
LW, *LWEIGHT 线宽设置...
LT, *LINETYPE 线型管理器
-LT, *-LINETYPE 线型管理器（命令行输入）
LTYPE, *LINETYPE 线型管理器
-LTYPE, *-LINETYPE 线型管理器（命令行输入）LINEWEIGHT, *LWEIGHT 线宽
LTS, *LTSCALE 设置全局线型比例因子
TOR, *TORUS 圆环（三维）
WE, *WEDGE 楔体
3P, *3DPOLY 三维多段线
3F, *3DFACE 三维面
IN, *INTERSECT 交集
UNI, *UNION 并集
SU, *SUBTRACT 差集
EXT, *EXTRUDE 拉伸（三维命令）
REV, *REVOLVE 旋转（通过绕轴旋转二维对象来创建实体）HI, *HIDE 消隐
SHA, *SHADEMODE 着色
SL, *SLICE 剖切（用平面剖切一组实体）
SEC, *SECTION 切割（用平面和实体的交集创建面域）
INF, *INTERFERE 干涉
3A, *3DARRAY 三维阵列
3DO, *3DORBIT 三维动态观察
ORBIT, *3DORBIT 三维动态观察器
RPR, *RPREF 渲染系统配置
RR, *RENDER 渲染
DC, *ADCENTER 设计中心 ctrl+2
ADC, *ADCENTER 设计中心
DCENTER, *ADCENTER 设计中心
MA, *MATCHPROP 特性匹配
TP, *TOOLPALETTES 工具选项板 ctrl+3
CH, *PROPERTIES 特性 ctrl+1
-CH, *CHANGE 修改现有对象的特性
PR, *PROPERTIES 特性 ctrl+1（控制现有对象的特性）PROPS, *PROPERTIES 特性 ctrl+1（控制现有对象的特性）MO, *PROPERTIES 特性 ctrl+1（控制现有对象的特性）PRCLOSE, *PROPERTIESCLOSE （关闭“特性”选项板）PRE, *PREVIEW 打印预览
PRINT, *PLOT 打印 ctrl+p
TO, *TOOLBAR 工具栏/自定义（显示、隐藏和自定义工具栏）Z, *ZOOM 实时缩放
P, *PAN 实时平移
-P, *-PAN 实时平移（命令行输入）
OS, *OSNAP 对象捕捉设置
-OS, *-OSNAP 对象捕捉设置（命令行输入）
SN, *SNAP 捕捉（规定光标按指定的间距移动）
PU, *PURGE 清理（删除图形中未使用的命名项目，例如块定义和图层）-PU, *-PURGE 清理（命令行输入）
R, *REDRAW （刷新当前视口中的显示）
RA, *REDRAWALL 重画
RE, *REGEN 重生成
REA, *REGENALL 全部重生成
REN, *RENAME 重命名
-REN, *-RENAME 重命名（命令行输入）
AA, *AREA 面积
AL, *ALIGN 对齐
AP, *APPLOAD 加载应用程序...
ATT, *ATTDEF 定义属性...
-ATT, *-ATTDEF 定义属性...（命令行输入）
ATE, *ATTEDIT 单个...（编辑块插入上的属性）
-ATE, *-ATTEDIT 单个...（命令行输入）
ATTE, *-ATTEDIT 单个...（命令行输入）
BO, *BOUNDARY 边界创建...
-BO, *-BOUNDARY 边界创建...（命令行输入）
CHK, *CHECKSTANDARDS 检查...（检查当前图形的标准冲突情况）COL, *COLOR 颜色...（设置新对象的颜色）
COLOUR, *COLOR
DBC, *DBCONNECT 数据库连接管理器
DOV, *DIMOVERRIDE 替代
DR, *DRAWORDER 显示顺序
DS, *DSETTINGS 草图设置
DV, *DVIEW 定义平行投影或透视视图
FI, *FILTER 为对象选择创建可重复使用的过滤器
G, *GROUP “对象编组”对话框
-G, *-GROUP “对象编组”对话框（命令行输入）
GR, *DDGRIPS 选项（...选择）
IAD, *IMAGEADJUST 图像调整（控制图像的亮度、对比度和褪色度）IAT, *IMAGEATTACH 附着图像（将新的图像附着到当前图形）
ICL, *IMAGECLIP 图像剪裁（为图像对象创建新的剪裁边界）
IM, *IMAGE 图像（管理图像）
-IM, *-IMAGE 图像（命令行输入）
IMP, *IMPORT 输入
IO, *INSERTOBJ OLE对象
LI, *LIST 列表（显示选定对象的数据库信息）
LO, *-LAYOUT 新建布局
LS, *LIST 列表（显示选定对象的数据库信息）
MS, *MSPACE 从图纸空间切换到模型空间视口
MV, *MVIEW 创建并控制布局视口（在布局选项卡上工作时）
OP, *OPTIONS 选项...（自定义设置）
PA, *PASTESPEC “选择性粘贴”对话框（插入剪贴板数据并控制数据格式）PARTIALOPEN, *-PARTIALOPEN （将选定视图或图层的几何图形加载到图形中）PS, *PSPACE 在布局选项卡上工作时，AutoCAD 从模型空间切换到图纸空间PTW, *PUBLISHTOWEB 网上发布...
SCR, *SCRIPT 运行脚本...（从脚本文件执行一系列命令）
SE, *DSETTINGS 草图设置（指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置）
SET, *SETVAR 设置变量（列出系统变量或修改变量值）
SP, *SPELL 拼写检查...（检查图形中的拼写）
TA, *TABLET 数字化仪（校准、配置、打开和关闭已连接的数字化仪）
TH, *THICKNESS 设置当前的三维厚度（系统变量）
TI, *TILEMODE 将“模型”选项卡或最后一个布局选项卡置为当前（系统变量）TOL, *TOLERANCE 公差
UC, *UCSMAN 显示ucs对话框
UN, *UNITS 单位...（控制坐标和角度的显示格式并确定精度）
-UN, *-UNITS 单位...（命令行输入）
V, *VIEW 命名视图...（保存和恢复命名视图）
-V, *-VIEW 命名视图...（命令行输入）
VP, *DDVPOINT 视点预置...（设置三维观察方向）
-VP, *VPOINT
X, *EXPLODE 输出...（以其他文件格式保存对象）
EXIT, *QUIT 退出
EXP, *EXPORT 输出
XA, *XATTACH 附着外部参照（将外部参照附着到当前图形）
XB, *XBIND 外部参照绑定（绑定一个或多个在外部参照里的命名对象定义到当前的图形）
-XB, *-XBIND 外部参照绑定（命令行输入）
XC, *XCLIP 外部参照剪裁（定义外部参照或块剪裁边界，并设置前剪裁平面或后剪裁平面）
XR, *XREF 外部参照管理器（控制图形文件的外部参照）
-XR, *-XREF 外部参照管理器（命令行输入）
CAD常用快捷键（不全处请各位补充）
CAD快捷键命令
（一）字母类
1、对象特性
ADC, *ADCENTER（设计中心“Ctrl＋2”）
CH, MO *PROPERTIES(修改特性“Ctrl＋1”)
MA, *MATCHPROP（属性匹配）
ST, *STYLE（文字样式）
COL, *COLOR（设置颜色）
LA, *LAYER（图层操作）
LT, *LINETYPE（线形）
LTS, *LTSCALE（线形比例）
LW, *LWEIGHT （线宽）
UN, *UNITS（图形单位）
ATT, *ATTDEF（属性定义）
ATE, *ATTEDIT（编辑属性）
BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）
EXIT, *QUIT（退出）
EXP, *EXPORT（输出其它格式文件）
IMP, *IMPORT（输入文件）
OP,PR *OPTIONS（自定义CAD设置）
PRINT, *PLOT（打印）
PU, *PURGE（清除垃圾）
R, *REDRAW（重新生成）
REN, *RENAME（重命名）
SN, *SNAP（捕捉栅格）
DS, *DSETTINGS（设置极轴追踪）
OS, *OSNAP（设置捕捉模式）
PRE, *PREVIEW（打印预览）
TO, *TOOLBAR（工具栏）
V, *VIEW（命名视图）
AA, *AREA（面积）
DI, *DIST（距离）
LI, *LIST（显示图形数据信息）
2、绘图命令：
PO, *POINT（点）
L, *LINE（直线）
XL, *XLINE（射线）
PL, *PLINE（多段线）
ML, *MLINE（多线）
SPL, *SPLINE（样条曲线）
POL, *POLYGON（正多边形）
REC, *RECTANGLE（矩形）
C, *CIRCLE(圆)
A, *ARC(圆弧)
DO, *DONUT（圆环）
EL, *ELLIPSE（椭圆）
REG, *REGION（面域）
MT, *MTEXT（多行文本）
T, *MTEXT（多行文本）
B, *BLOCK（块定义）
I, *INSERT（插入块）
W, *WBLOCK（定义块文件）
DIV, *DIVIDE（等分）
H, *BHATCH（填充）
3、修改命令：
CO, *COPY（复制）
MI, *MIRROR（镜像）
AR, *ARRAY（阵列）
O, *OFFSET（偏移）
RO, *ROTATE（旋转）
M, *MOVE（移动）
E, DEL键 *ERASE（删除）
X, *EXPLODE（分解）
TR, *TRIM（修剪）
EX, *EXTEND（延伸）
S, *STRETCH（拉伸）
LEN, *LENGTHEN（直线拉长）
SC, *SCALE（比例缩放）
BR, *BREAK（打断）
CHA, *CHAMFER(倒角)
F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）
ED, *DDEDIT（修改文本）
4、视窗缩放：
P, *PAN（平移）
Z＋空格＋空格, *实时缩放
Z, *局部放大
Z+P, *返回上一视图
Z＋E, *显示全图
5、尺寸标注：
DLI, *DIMLINEAR（直线标注）
DAL, *DIMALIGNED（对齐标注）
DRA, *DIMRADIUS（半径标注）
DDI, *DIMDIAMETER（直径标注）
DAN, *DIMANGULAR（角度标注）
DCE, *DIMCENTER（中心标注）
DOR, *DIMORDINATE（点标注）
TOL, *TOLERANCE（标注形位公差）
LE, *QLEADER（快速引出标注）
DBA, *DIMBASELINE（基线标注）
DCO, *DIMCONTINUE（连续标注）
D, *DIMSTYLE（标注样式）
DED, *DIMEDIT（编辑标注）
DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注，CAD2006)
DJO，（折弯标注，CAD2006）
（二）常用CTRL快捷键
【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）
【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）
【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）
【CTRL】＋U *（极轴）
（三）常用功能键
【F1】 *HELP（帮助）
【F2】 *（文本窗口）
【F3】 *OSNAP（对象捕捉）
【F7】 *GRIP（栅格）
【F8】 *ORTHO（正交）
全站仪键盘设置中英文对照表 注：当使用不同型号的全站仪时可以在网上下载该仪器使用说明书。
CAD常用快捷键大全 L, *LINE 直线 ML, *MLINE 多线（创建多条平行线） PL, *PLINE 多段线 PE, *PEDIT 编辑多段线 SPL, *SPLINE 样条曲线 SPE, *SPLINEDIT 编辑样条曲线 XL, *XLINE 构造线（创建无限长的线） A, *ARC 圆弧 C, *CIRCLE 圆 DO, *DONUT 圆环 EL, *ELLIPSE 椭圆 PO, *POINT 点 DCE, *DIMCENTER 中心标记 POL, *POLYGON 正多边形 REC, *RECTANG 矩形 REG, *REGION 面域 H, *BHATCH 图案填充 BH, *BHATCH 图案填充 -H, *HATCH HE, *HATCHEDIT 图案填充...（修改一个图案或渐变填充）SO, *SOLID 二维填充（创建实体填充的三角形和四边形）*revcloud 修订云线 *ellipse 椭圆弧 DI, *DIST 距离 ME, *MEASURE 定距等分 DIV, *DIVIDE 定数等分 DT, *TEXT 单行文字
T, *MTEXT 多行文字 -T, *-MTEXT 多行文字（命令行输入） MT, *MTEXT 多行文字 ED, *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ST, *STYLE 文字样式 B, *BLOCK 创建块... -B, *-BLOCK 创建块...（命令行输入） I, *INSERT 插入块 -I, *-INSERT 插入块（命令行输入） W, *W BLOCK “写块”对话框（将对象或块写入新图形文件）-W, *-WBLOCK 写块（命令行输入） AR, *ARRAY 阵列 -AR, *-ARRAY 阵列（命令行输入） BR, *BREAK 打断 CHA, *CHAMFER 倒角 CO, *COPY 复制对象 CP, *COPY 复制对象 E, *ERASE 删除 EX, *EXTEND 延伸 F, *FILLET 圆角 M, *MOVE 移动 MI, *MIRROR 镜像 LEN, *LENGTHEN 拉长（修改对象的长度和圆弧的包含角）O, *OFFSET 偏移 RO, *ROTATE 旋转（绕基点移动对象） S, *STRETCH 拉伸 SC, *SCALE 缩放 TR, *TRIM 修剪 *EXPLODE 分解 DAL, *DIMALIGNED 对齐标注 DAN, *DIMANGULAR 角度标注 DBA, *DIMBASELINE 基线标注 DCO, *DIMCONTINUE 连续标注 DDI, *DIMDIAMETER 直径标注 DED, *DIMEDIT 编辑标注 DLI, *DIMLINEAR 线性标注 DOR, *DIMORDINATE 坐标标注 DRA, *DIMRADIUS 半径标注 LE, *QLEADER 快速引线 D, *DIMSTYLE 标注样式管理器 DST, *DIMSTYLE 标注样式管理器 STA, *STANDARDS 标准配置（CAD标准） DRE, *DIMREASSOCIATE 重新关联标注 DDA, *DIMDISASSOCIATE 删除选定择标注的关联性
目录 测表1 水准测量记录表 测表2 施工放样测量记录表 测表3 横断面测量记录表 测表4 联测记录表 测表5 隧道施工测量记录表 测表6 路基（路面结构层）顶面高程检验记录表测表7 路基（路面结构层）宽度横坡检验记录表测表8 路线桩位检测验收记录表 测表9 桥梁及构造物轴线放样检查记录表 测表10 钻（挖）孔桩桩位检测记录 测表11 平整度测定记录表
省道308线安溪尚卿至祥华地园公路工程 高程测量记录表测表 1 承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录：计算： 复核：监理：日期：
. .. .. 省道308线安溪尚卿至祥华地园公路工程 施工放样测量记录表测表2承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号：第页共页 测量：记录：计算： 承包人技术负责人：监理：日期： . ... .c
. .. .. 省道308线安溪尚卿至祥华地园公路工程 横断面测量记录表测表3承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录：计算： 承包人技术负责人：监理：日期：
. .. .. 省道308线安溪尚卿至祥华地园公路工程 联测记录表测表4承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录： 承包人技术负责人：监理工程师：日期： . ... .c
省道308线安溪尚卿至祥华地园公路工程 隧道施工测量记录报表测表5 承包单位：省闽西交通工程施工标段：A2标段 监理单位：高诚信建设监理编号： 测量：记录： 承包人技术负责人：监理：日期： 注：表中“距离”是指测点至线路中心（或行车道中心的距离），行车线的左侧为“—”，右侧为“+”。
解析矿山测量中陀螺全站仪的应用 发表时间：2018-12-21T15:25:40.800Z 来源：《防护工程》2018年第28期作者：赵晓江[导读] 简要分析了矿山测量中陀螺全站仪的应用，希望可以提供一些有价值的参考意见。冀中能源股份有限公司邢台矿地测科河北省邢台市 054000 摘要：随着时代的进步和社会经济的发展，我国矿山行业发展迅速，矿山测量受到了越来越多人的重视。因为陀螺全站仪具有一定的优势，所以，它被广泛应用到矿山测量工作中。在具体的实践过程中，要重视陀螺全站仪的操作技术和环境，因为这两个因素会直接影响测量精度。简要分析了矿山测量中陀螺全站仪的应用，希望可以提供一些有价值的参考意见。 关键词：矿山测量；陀螺全站仪；应用；测量精度 随着现代科学技术的快速发展，测绘科技领域涌现出一批新的仪器设备，基于光机电一体的陀螺全站仪就是其中之一。陀螺全站仪依其特性，可以在隐蔽地区独立的进行大地方位角的测定，因此在矿山测量中发挥着重要作用。例如在立井联系测量中，陀螺全站仪测定井下基边间坐标方位角，其定向精度远高于传统的几何定向的精度；在大型贯通工程测量中，加测陀螺方位角，可以有效控制贯通导线测量的误差传播，大大提高贯通精度。 一、概述 随着国民经济和社会建设的快速发展,在国土资源的合理利用以及矿山信息化和数字化管理中对测绘精度要求越来越高。随着测绘仪器的不断更新和改进,陀螺全站仪的出现,数字化测图以其测图精度高、数据采集快,产品的使用与维护方便、快捷、直观、利用率高,广泛用于测绘生产和矿山企事业等部门,并为广大用户所接受。由于数字化测图技术便于图件的更新,并可作为GIS的信息源,所以陀螺全站仪的出现代替了陀螺经纬仪量距的不足,能够更好的及时准确地提供各类基础数据更新GIS的数据库,保证地理信息的可靠性和现势性,为GIS的辅助决策和空间分析发挥作用,促进了测绘行业的自动化、现代化、智能化,为矿山信息化和数字化管理产生积极的影响。为了能够更好更准确对企业进行管理和维护煤矿企业的正常生产,王村煤矿组织一次测量。 二、陀螺仪的定向方法 在地球自转的作用下，陀螺仪在高速旋转的过程中，在真北方向会出现往返摆动的情况，这种运动就是阻尼运动，摆动的平衡位置是真北方向。正是因为陀螺全站仪的这个特性，所以，在精确的定向观测中经常会用到它，并且还会应用逆转点法和中天法。 1.逆转点法定向，逆转点是指在反转位置，发生在陀螺转子摆动曲线摆动方 向上的点。逆转点法的定向原理是利用全站仪照准部对摆动着的陀螺转子进行连续跟踪，并且在光标线的多个左右逆转点处对全站仪水平度盘的读数进行记录，然后将这些水平度盘读数综合起来寻求苏勒平均值，这样就可以求出真北方向在度盘上对应读数的位置，并确定真北方向。 2.中天法定向，中天法定向技术是观测陀螺仪的运转，确定近似北方的方向，然后读记摆动的指标线反复经过划线板零线的时间，并且将到达东、西逆转点时的水平度盘读数也纳入读记范围。经过一系列的计算就可以获取近似北方方向的改正数，进而确定测站的真北方向。 三、陀螺全站仪及其工作原理 1.陀螺全站仪组成，陀螺全站仪是由陀螺仪、电源和具有连接陀螺仪硬件接口的全站仪组合而成。电源是供陀螺仪高速旋转以充分体现其定轴性和进动性的高容量电池。陀螺仪是由转子、陀螺架和悬挂带构成的具两个半自由度的装置，转子在通电后可以绕其轴高速旋转，陀螺架使其轴可以在垂直立面内作仰俯运动，柔性极佳的悬挂带可以使陀螺轴在水平面内自由转动。 图1 2.陀螺仪的定向原理概述，陀螺全站仪能够进行定向主要由三个因素构成，即陀螺仪的“定轴性”、“进动性”和地球的自转。陀螺仪的定轴性：就是指高速旋转的陀螺转子，在没有任何外力矩作用在陀螺仪上的情况下，其自转轴X保持其原来指向稳定不变的特性。这一特性与陀螺转子的动量矩H有关，动量矩H越大，则陀螺仪的定轴性越好。陀螺仪的进动性：就是当陀螺转子以高速旋转时，如果X轴上受到外力P的作用，则陀螺并不是绕着由此而产生的外力矩（Y轴）转动，而是绕着与之相垂直的Z轴进动。进动方向与陀螺自转角速度方向有关，也与所受外力矩方向有关。地球的自转：当我们把视角放在地球的北极时，地球是绕其轴自西向东旋转的。在地球上任一点（除两极之外）处的水平面，被过该点的子午线分为东西两大部分，且始终随地球自转而作西升东降的运动，只有在子午线上的点保持不升不降。如图1所示，当陀螺轴正端位于子午线以东时，将感应到来自水平面东降而带来的向下压力P，由此而产生使X轴绕Y轴旋转的外力矩Mp。根据陀螺的进动性和进动规律，陀螺轴正端（X）并不绕Y轴转动，而是绕Z轴由东向子午北方向进动。进动的角速度ωp与陀螺的动量矩H成反比，与外力矩Mp成正比。同理，当陀螺轴正端位于子午线以西时，将感应到来自水平面西升带来的向上升力，此时陀螺轴的进动方向为由西向子午北方向进动。如此，高速旋转的陀螺转子轴围绕子午北方向左右摆动，其平衡位置即为过该点的子午北方向。 3. 陀螺方位角与坐标方位角的关系，如图2所示，CD为测线，C点为测站，T为过C点的陀螺北方向，N为过C点的子午北方向，X为过C点的坐标北方向。图中所注ACD、TCD、ACD分别为CD边的坐标方位角、陀螺方位角和大地方位角，γ为过C点的子午线收敛角。陀螺方位角TCD与大地方位角ACD两者非常接近，其差值?在一次定向过程中保持不变，被称之为仪器常数。在C点架设陀螺全站仪进行陀螺定向观测，可测得CD的陀螺方位角TCD。
工程测量学engineering surveying 测量学gematics, surveying 大地水准面geoid surface 平均海水面mean sea level 高程elevation, height 平面坐标horizontal coordinate 高程基准height datum 铅垂线plumb line 三角高程测量trigonometric heighting 水准测量direct leveling, leveling 精密水准测量precise leveling 水准仪level 水准尺leveling staff 附合水准路线link route 闭合水准路线loop route 水准支线open route 水准网leveling Network 闭合差misclosure 水准点Bench Mark, or BM 后视backsight 前视foresight 水平角horizontal angle 竖直角vertical angle 经纬仪theodolite 光学经纬仪optical theodolite 电子经纬仪electric theodolite 对中centering 整平leveling 指标差index error 水平度盘horizontal circle 竖盘vertical circle 视准轴line of collimation (LOC) 距离测量distance measurement 平距horizontal distance 斜距slope distance 高差height difference/difference in height 钢尺steel tape 钢尺量距steel taping 视距法测距stadia tacheometry 电磁波测距electromagnetic distance measurement (EDM) 全站仪total station 直线定向line orientation 方位角azimuth 象限角bearing 粗差gross error, mistake, blunder or outlier 系统误差systematic error 偶然误差random/accidental error 误差传播定律error propagation law 测量（值）measurement/observation 真误差true error 真值true value 精度指标precision indicator 方差variance 中误差standard deviation (SD) 容许误差allowable error 相对误差relative error 极限误差limited error 最或然值most probable value 算术平均值arithmetic mean 权weight 测站station 转点turning point 控制网control network 水平控制网horizontal control network 高程控制网vertical control network 工程控制网engineering control network 控制测量control survey 导线traverse 导线测量traverse survey 导线转折角traverse angle 导线边长traverse leg 坐标正算direct coordinate computation 坐标反算inverse coordinate computation
陀螺定向测量 陀螺定向测量(gyrostatic orientation survey)是用陀螺经纬仪测定某控制网边的陀螺方位角，并经换算获得此边真方位角的测量工作。常用于定向连接测量。陀螺方位角，是从陀螺仪子午线(测站上通过假想的陀螺轴稳定位置的子午面，即陀螺仪子午面与地平面的交线)北方向顺时针量至某定向边的水平角。 常用方法 确定测站真子午线北方向的常用方向有:中天法，是通过对陀螺仪轴运转的观测，先确定近似北方向，在连续读记摆动的指标线(陀螺轴)反复经过分划线板零线时的时间，和到达东、西逆转点时的水平度盘读数，经计算获得近似北方向的改正数，进而确定测站真北方向;逆转点法，是用陀螺经纬仪跟踪观测摆动的指标线(陀螺轴)反复到达东、西逆转点时的水平度盘读数，经计算确定测站真北方向。 矿井应用 服了几何定向占用井筒而造成停产、耗费大量人力、物力和时间等缺点，同时也克服了随井筒深度增加而降低定向精度的缺点。由于矿井生产中对陀螺定向测量技术的应用还很少，陀螺定向技术在矿井生产中还缺乏系统性的操作要求及数据处理模式。2011年4月，麦格集团天渱公司螺仪部带领天津707所厂家技术人员到煤矿进行陀螺仪的测量演示，通过TJ9000陀螺全站仪与日本品牌陀螺全站仪比较，获取了实证分析数据。从技术及经济角度考虑，对陀螺定向测量技术的研究，在矿井生产中具有非常重要的意义。 1、陀螺定向作业依据 本次陀螺定向作业依据为1989年1月能源部制定的《煤矿测量规程》并参照1990年原中国统配煤矿总公司组织修订、煤炭工业出版社出版的《煤矿测量手册》。 2、陀螺定向作业仪器 陀螺定向采用中船重工TJ9000陀螺全站仪为例，该仪器是下架式的陀螺仪器，有陀螺仪、全站仪、控制器和三脚架等组成。陀螺仪方位角测定标准偏差为±20"，全站仪测角精度为2"。 3、陀螺定向方法 陀螺定向采用当今先进的积分法进行观测，定向程序为:
中国人民解放军第一〇〇一工厂 陀螺仪定向报告 XXX矿业1# 与3# 斜坡道实测 2015年10月26日
潼金矿业1#、3#斜坡道陀螺定向测量成果报告 1 定向设备 本次陀螺定向采用中国人民解放军第一〇〇一工厂自主研发、生产的HGG05型陀螺全站仪(1σ≤5″)，编号15001，上置中翰测绘公司生产的TS-802N型全站仪。 2 数据来源 点位信息由XXX矿业地勘部提供。 表1 控制点信息 其中地面控制点为：G3007、G3006；G3024、G3022。 α=246°52′09″，根据计算得知控制边方位角分别为：3006 G3007→ G α=334° 40′ 28″。 G3024→ 3022 G 3 定向过程
1) 在控制边进行2测回定向测量，标定仪器常数； 2) 在待定边进行3测回定向测量； 3) 在原控制边进行2测回定向测量， 以两次控制边测量结果检验仪器的稳定性和精度，确保陀螺定向成果准确可靠。 4 陀螺定向的限差要求 1) 同一条边各测回测量结果最大互差不得超过10″； 2) 两次地面控制边测量结果均值之差不得大于15″。 5 数据处理结果 5.1 方法1数据处理方法及结果 5.1.1 仪器常数的计算 1T 1T1－－A A A C γα+==控制控制 式中：?－仪器常数； 控制α－控制边坐标方位角，即3006G G3007→α、3022G G3024→α； 1γ－控制边仪器架设点子午线收敛角； 1T A －控制边测得(含复测)的陀螺方位角均值； 子午线收敛角1γ用下式计算。 ?λλγsin )-(1中控制= 式中：控制λ－控制边仪器架设点经度，精确到秒； 中λ－仪器架设点所处3° 带中央子午线； ?－仪器架设点纬度，精确到分。 标定仪器常数实测陀螺方位角结果见表2。
坐标测量是全站仪的主要功能之一，它主要是用于把工程建设区域内的地面物体的位置和形状，以及地面的起伏状态，依照规定的符合和比例尺，绘成地形图，为工程规划设计提供必要的图纸和资料。通俗讲就是测出坐标绘地形图。 具体步骤如下表： 一、准备工作：架仪器，架子顶面要保持水平，如果土质松软，则将架子踩入土中，把仪器放到架子上，拧紧固定螺旋，然后把三个脚螺旋调至居中。把仪器对中，初平，精平。 二、开机，点击“FOISurve＿TS”图标，选择“新建项目”，输入新文件的名称，保存。然后进入常规测量程序，在常规测量程序中选择坐标测量。
三、设置测站点和后视点。在进行测量之前，必须设置测站点，测站点就是架设仪器的点。点号为1，输入测站点的坐标，NO为北向坐标，EO为东向坐标，ZO为高程。输入仪器高，目标高（棱镜高）。 四、测站设完后，设置后视。后视点即是参照物，可以有三种表示方法。第一，指北方向；第二，指北方向，同时有坐标，并且E=0；第三，一个已知点的坐标。有了测站和后视，就建立了一个坐标系,有了坐标系就可以测坐标了。该仪器后视有坐标定向和角度定向两种方式，在这选择坐标定向。输入后视点坐标。该坐标是自己定的。
五、沿指北方向量出8米，具体数值可以结合场地情况，不过要和北向坐标数值相一致。测站点北向坐标为100，后视点为108，所以量出8米，在8米处架立棱镜，然后点击计算，用望远镜瞄准后视点棱镜中心，再点击设角，再点击检查。此时会弹出一个测站设置----检查对话框，，点击观测，仪器会显出后视点理论值和后视点实际值，看两值差多少，如果不是很大，则成功了。 六、解释一下最下方符号的含义。最左下角有个仪器形状的符号是“测站设置键”，点击它可设置测站和后视，再过一点是目标设置键，点击它可在测量过程中改变目标高（棱镜高）， 再过一点是测距参数键，可以设置测距的相关条件和信息，不懂就不要点。再过是单位设 置键，设置屏幕显示信息的单位，不要点。再过是左、右盘状态，如果显示Ⅰ是左
陀螺全站仪定向精度评定和在工程中应用 摘要：目前陀螺全站仪标称精度大多在8到20秒之间，而常用全站仪标称精度 1秒或2秒，很多测量人员困惑于如何能用这么“低精度”陀螺全站仪来复测检核 的“高精度”全站仪测量的精密导线呢？查看了很多陀螺经纬仪（全站仪）精度相 关文献，一般只提到某款陀螺经纬仪（全站仪）精度指标达到多少，或者某工程 应用中实测精度达到多少，缺乏对精度指标的说明，造成了现在大量精度要求较 高项目（如：地铁导线复测）测量技术人员对陀螺精度困惑。本文从标称精度评 定及工程实际应用方法来说明这个问题。 关键词：陀螺全站仪精度、陀螺定向、导线方位校核 Abstract：At present，the gyro total station nominal accuracy mostly between 8 to 20 seconds，and commonly used total station instrument nominal accuracy of 1 or 2 seconds，many Surveyor confused on how to with such low accuracy gyro total station reflex test check the high precision of total station instrument measurement precision wire? To view the lot of gyro theodolite（total station）relative to the precision of the literature，generally only mentioned a gyro theodolite（total station）precision index reach the number，or a project application measurement accuracy reach，lack of precision description index，caused by now a large number of high precision project（such as：subway traverse azimuth verification）measurement of technical personnel on the precision of gyro is confused.In this paper，the nominal accuracy assessment and engineering application methods to description the problem. Keywords：gyro total station，gyro direction，traverse azimuth verification 1、引言 目前各地大量建设地铁轨道交通工程，地下定向测量十分重要，隧道《城市轨道交通工 程测量规范》中联系测量可采用陀螺经纬仪、铅垂仪（钢丝）组合定向测量；地下控制测量 部分要求贯通面一侧隧道长度大于1500米时，适当位置加测陀螺边提高控制导线精度。目 前陀螺全站仪标称精度大多在8到20秒之间，而常用全站仪标称精度1秒或2秒，地铁控 制测量导线采用2.5秒精密导线，以往陀螺定向测量应用较多的矿山测量中一般采用7秒导线，很多测量人员困惑于如何能用这么“低精度”陀螺全站仪来复测检核地铁施工中采用的“高 精度”全站仪测量的精密导线呢？对陀螺全站仪标称精度理解，测量方法和精度评定掌握，解 决这个问题对正确使用陀螺定向保证导线复测有重要的实践意义。 2、陀螺全站仪精度指标 查看了很多陀螺经纬仪（全站仪）精度相关文献，一般只提到某款陀螺经纬仪（全站仪）精度指标达到多少，或者某工程应用中实测精度达到多少，缺乏对精度指标的说明，造成了 现在大量精度要求较高项目（如：地铁导线复测）测量技术人员对陀螺精度困惑。这里先提 两个概念：精确度和精密度。准确度（Accuracy）：被测量所得值与真值间的一致程度。精 密度（precision），被测对象重复测量所得示值。（JJF1001-2011通用计量术语及定义）。陀 螺全站仪的精度指标采用的是准确度（Accuracy）。下面通过NTS-342T（54783）陀螺全站仪 标称精度：一次定向中误差m=±10″，在广州市计量检测技术研究院校准过程来说明这两个概念。 2015年1月28日，在广州市计量检测技术研究院陀螺仪校准装置上校准南方NTS-342T （54783）陀螺全站仪，校准装置天文基准方位角为=161°35′27.9″±0.5″。 陀螺全站仪实测数据如下： 序号测量参数值陀螺方位角（° ′ ″）与天文基准方位角差值（″）
陀螺全站仪简易操作步骤及注意事项 陀螺全站仪简易操作步骤及注意事项如下： 1、对中，整平。（注：摆脚架时，把脚架全部松开，然后将其端平（圆水准气泡）放到垂球下面，目估对中，踩紧脚架，紧固脚架；安防陀螺仪，调平，对中过程中，如果无法对中，根据垂球与仪器中心的关系升降脚架，让垂球与仪器中心反方向移动，并稍超过仪器中心，在调平对中，重复这个过程即可。） 2、在电控箱主界面上按“2”键，进行参数设臵。（此过程是设臵测区纬度，一般情况不需要进行。） 3、设臵完成后，按“4”键返回主界面；（注：电源开关只是用于关注电源电压是否低于22V，低于22V必须换电源，该开关并不影响控制箱的运行，控制箱有单独开关进行控制。） 4、仪器预热，按“4”；（最好能够预热两次，并且每次预热后必须等5-10分钟才能开始下一步的操作。） 5、开始陀螺测量，按“1”；（之后进入自动陀螺测量工作，在这个过程中，禁止触碰仪器、脚架等） 6、自动陀螺测量完毕后，选择输入数据模式；（注：“1”是自动将全站仪测量数据传输到控制箱，“2”是手动将全站仪测量数据输入到控制箱。） 7、选择“1”后，进入全站仪的普通测量功能，瞄准目
标，按全站仪上的记录（F3）键即可将左盘测量数据传输到控制箱，并记录到手簿；之后，按主控面板上的“确认”，主界面跳到要求输入盘右读数，瞄准目标，按全站仪上的记录（F3）键即可将右盘测量数据传输到控制箱，记录到手簿。 8、按“确认键”，弹出选择显示数据项对话框； 9、按“1”键，显示测量数据； 10、按“.”建，显示所有测量的相关数据，记录基准值、静态零位、An及最后一个陀螺方位值即可； 11、对比各次陀螺测量数据之间的差值，最好低于30″；（注：每次陀螺测量必须进行至少三次，且相邻两次陀螺测量方位的差值不得大于30″，若大于该值，需继续测量，直到连续三次测量的值满足上述要求方可。） ************************************************** 重要：在进入全站仪的普通测量功能后，禁止使用设站和角度归零两项功能，否则导致前期测量的仪器常数（正常情况下，每个仪器常数有效期为3个月）失效，要重测，耗费时间、人力。 ************************************************** 注：在主界面上，不要按“.”号键，否则进入“输入仪器识别码”，这要关机，那么下次开机时又得重新预热。 数据记录表格内容的说明：
轨道专业术语中英文对照表 中文名称英文对照 一、道岔turnout 道岔和交叉turnout and crossings 单开道岔simple turnout 对称道岔bilateral turnout 三开道岔symmetrical double turnout/three-throw turnout/tandem turnout 菱形交叉diamond crossing 交分道岔slip switch 复式交分道岔double slip switch 单式交分道岔single slip switch 单渡线Single crossover 渡线Crossover 交叉渡线scissors crossover 套线overlapping of lines 套线道岔mixed gauge turnout 左开道岔left hand turnout 右开道岔right hand turnout 高速道岔high-speed turnout 提速道岔speed-up turnout 普速道岔conventional turnout 二、转辙器Switch 可弯式尖轨转辙器flexible switch 间隔铁式尖轨转辙器loose heel switch 转辙角switch angle 三、导曲线（连接部分）lead curve 四、辙叉Frog 高锰钢（整铸）辙叉solid manganese steel frog 钢轨组合辙叉bolted rigid frog 可动心轨辙叉movable-point frog 钝角辙叉obtuse frog 锐角辙叉end frog 曲线辙叉curved frog 辙叉角frog angle 辙叉号数frog number 辙叉心轨理论尖端theoretical point of switch rail 辙叉趾端toe end of frog 辙叉跟端heel end of frog 辙叉趾长toe length of frog
全站仪建筑测量外文翻译文献 (文档含中英文对照即英文原文和中文翻译) 译文： 全站仪在房屋建筑测量中的应用分析 摘要 介绍全站仪在房屋建筑测量中的应用，提出全站仪使用中应注意的事项。 关键词：全站仪，房屋建筑，施工测量，应用 随着科学技术的进步与发展，人类劳动不仅在深度和广度上快速拓展，且更加简洁高效。光电测距仪的出现使测量范围和测量速度大大提高，电子经纬仪的出现则不仅使
测角精度有所提高，其可视化更是给测量工作带来了极大的便利，电子全站仪就是集测距、测角、测高程及数据自动化处理于一体的智能化仪器，在高层、大型房屋建筑工程的施工测量工作中得到广泛的应用。 一、全站仪简介 全站仪，即全站型电子速测仪。是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。全站仪具有测量精度高，仪器的集成化、自动化和智能化程度高等优点，已大量应用于各类工程的施工测量中。全站仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外转设备交换住处的多功能测量仪器。由于全站仪电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站仪电子速测仪或简称全站仪。 二、全站仪的特点 1、全站仪自身带有数据处理系统，只要一次照准反射棱镜；即可快速地测出水平角、垂直角和斜距，自动计算出放样点的坐标和高程，并可记录测量与计算数据。 2、通过全站仪主机的标准通讯接口，可实现全站仪与计算机或其他外围设备的数据通讯，从而使测量数据的获取、管理、计算和绘图形成一个完善的自动化测量系统。 3、利用全站仪的微机处理器来控制全站仪的测量与计算，可实现气象改正，导线测量，前、后方交会，碎部测量和施工放样等计算任务。且由于计算是由全站仪自动完成；即放线过程中完全不会受到人为因素的影响。 4、全站仪能自动读出距离数值，只要架设棱镜对准全站仪的镜头，全站仪就可读出实测的距离，且能自动计算出理论上的数据，具有测距自动和快速的特点。 5、在采用坐标放样时，其角差和放样边长都会显示在仪器屏幕上，操作很方便，尤其实在高程测量时，全站仪的一站可完成传统水准仪10站乃至50站的工作，比“传统测量仪器”可节省2/3时间，人力可节省1/2. 三、全站仪在房屋建筑施工测量中的应用 1、复合起始数据
陀螺定向测量报告记录
————————————————————————————————作者：————————————————————————————————日期：
中国人民解放军第一〇〇一工厂 陀螺仪定向报告 XXX矿业1# 与3# 斜坡道实测 2015年10月26日
潼金矿业1#、3#斜坡道陀螺定向测量成果报告 1 定向设备 本次陀螺定向采用中国人民解放军第一〇〇一工厂自主研发、生产的HGG05型陀螺全站仪(1σ≤5″)，编号15001，上置中翰测绘公司生产的TS-802N型全站仪。 2 数据来源 点位信息由XXX矿业地勘部提供。 表1 控制点信息 点位X Y G3007 3816634.319 428917.073 G3006 3816594.778 428824.508 G3024 3811951.219 432293.488 G3022 3812175.001 432187.585 1053 3814565.216 430662.229 1055 3814721.892 430541.139 E106 3814496.765 431437.456 E107 3814459.429 431541.895 3083 3811452.311 431630.663 3082 3811581.143 431634.860 其中地面控制点为：G3007、G3006；G3024、G3022。 α=246°52′09″，根据计算得知控制边方位角分别为：3006 G G3007→ α=334° 40′ 28″。 G3024→ G 3022 3 定向过程

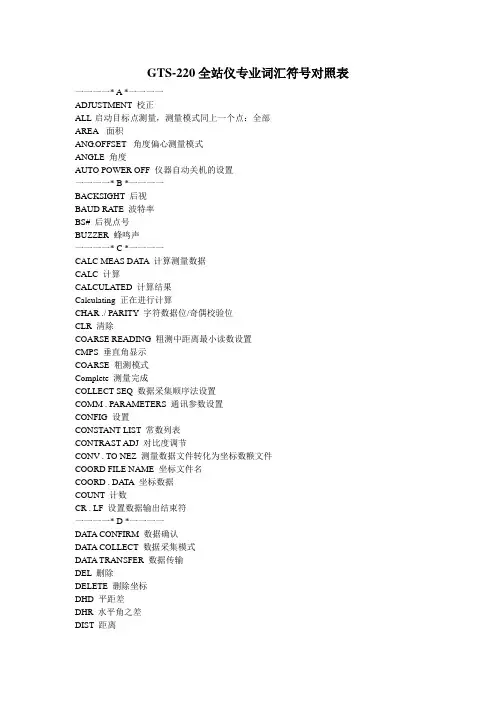

?para---pa ra meter [p?'r?m?t?] 参数 ?FN---File name 文件名 ?PT---point 点 ?S0---stake out 放样 [ste?k] ?RE SEC---re sec tion [ri'sek??n] 后方交会(法)?LAYOUT---放样 ?co or d---co or dinate坐标 ?ANG---An gle角 ?DIST---dis tance 距离 ?CLR---Clear 清除 ?BS---Back sight 后视 ?pri sm---['pr?z(?)m] 棱镜 ?P---Page页面 ?Ins---ins trument 仪器 ?Meas---Mea sure 测量 ?POW---Power 电源开关键 ?ESC---Es cape 退出/返回 ?F---fun ction 功能键 ?N---north co or dinate 坐标 ?E---east co or dinate 坐标 ?Z---ze nith 顶点 co or dinate ['zen?θ] ?HR---hori zon tal an gle right 水平角(右）
?HL----hori zo ntal an gle left 水平角（左）?CP---Con trol Point 控制点 ?VD---ver tical dis tance垂直距离 ?VA----ver tical an gle 对顶角 ?HA---hori zon tal an gle 水平角 ?HD---hori zon tal dis tance 水平距离 ?SD---slope dis tance 斜距 ?AZ----A z imuth an gle 方位角['?zim?θ]

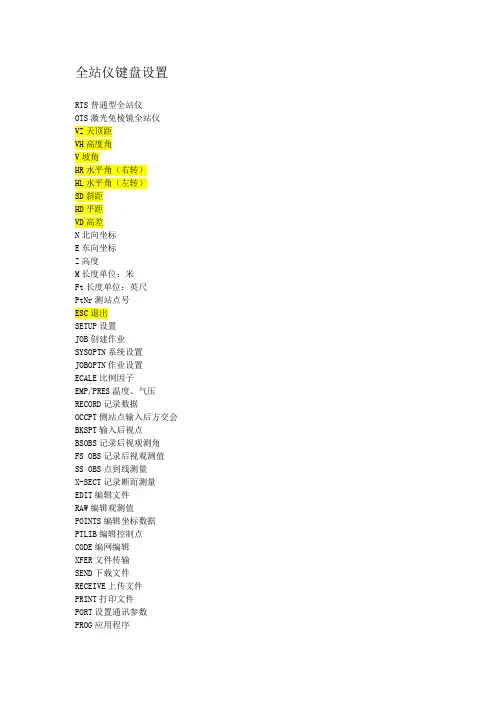

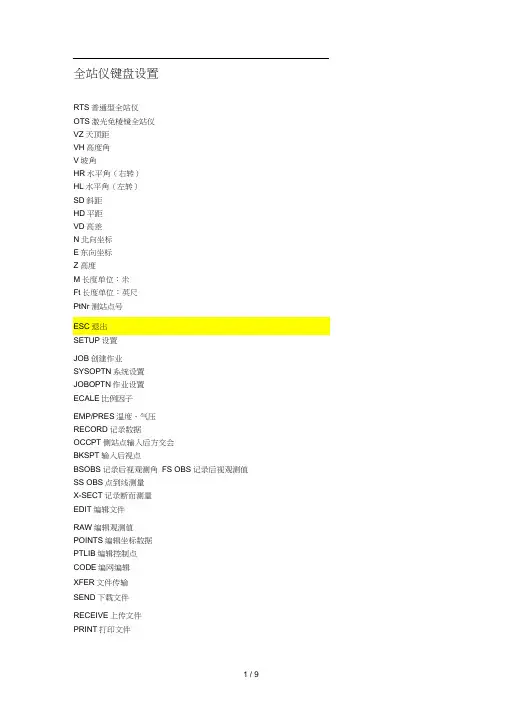

全站仪键盘设置 RTS普通型全站仪 OTS激光免棱镜全站仪 VZ天顶距 VH高度角 V坡角 HR水平角（右转） HL水平角（左转） SD斜距 HD平距 VD高差 N北向坐标 E东向坐标 Z高度 M长度单位：米 Ft长度单位：英尺 PtNr测站点号 SETUP设置 JOB创建作业 SYSOPTN系统设置 JOBOPTN作业设置 ECALE比例因子 EMP/PRES温度、气压 RECORD记录数据 OCCPT侧站点输入后方交会 BKSPT输入后视点 BSOBS记录后视观测角FS OBS记录后视观测值SS OBS点到线测量 X-SECT记录断而测量 EDIT编辑文件 RAW编辑观测值 POINTS编辑坐标数据 PTLIB编辑控制点 CODE编网编辑 XFER文件传输 SEND下载文件 RECEIVE上传文件 PRINT打印文件
PORT设置通讯参数 PROG应用程序 PSM 棱镜常数 PPM 气象修正值 ANG 测角模式 MENU 主菜单测量模式YAYOUT 放样程序 MEAS 进行测量 MODE 设置测量模式OCC 输入测站坐标 OFSET 偏心测量方式 CAD常用快捷键大全 L, *LINE 直线 ML, *MLINE 多线（创建多条平行线） PL, *PLINE 多段线 PE, *PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE, *SPLINEDIT 编辑样条曲线 XL, *XLINE 构造线（创建无限长的线） A, *ARC 圆弧 C, *CIRCLE 圆 DO, *DONUT 圆环 EL, *ELLIPSE 椭圆 PO, *POINT 点 DCE, *DIMCENTE却心标记 POL, *POLYGONE 多边形 REC, *RECTANG巨形 REG, *REGION 面域 H, *BHATCH 图案填充 BH, *BHATC H图案填充 -H, *HATCH HE, *HATCHEDIT图案填充…（修改一个图案或渐变填充）SO, *SOLID 二维填充（创建实体填充的三角形和四边形）*revcloud 修订云线*ellipse 椭圆弧 DI, *DIST 距离 ME, *MEASUREt 距等分 DIV, *DIVIDE 定数等分 DT, *TEXT 单行文字 T, *MTEXT 多行文字 -T, *-MTEXT 多行文字（命令行输入）
陀螺全站仪在矿井定向测量中的应用 摘要：本文介绍陀螺全站仪在矿井定向测量中的应用，简述陀螺全站仪定向过 程及计算方法，结合工程实例分析陀螺定向的实际精度，为今后的测量工作提供 一些经验和建议。 关键词：陀螺全站仪；矿井定向；应用 一、前言 鞍钢某大型露天矿山开采到－175米水平后改为井下开采。露天转井下开采 工程共有9条竖井，三条斜坡道，9个水平。井筒最深820米，最浅420米。除 两条主井外各条竖井及东、西斜坡道在－123米水平、－213米水平、－303米水平、－321米水平相向贯通；主斜坡道从地表＋120水平向下与－123米水平及东、西斜坡道贯通；两条主井与副井在－567米水平、－633米水平、－695米水平单向贯通。相向贯通巷道最长距离为3600米，最短距离为600米。贯通面达60余个，超过2000米的贯通面有4条，超过1000米的贯通面有6条。该工程前期已 完成九条竖井的掘凿与混凝土衬砌工作，后续工程由三个工程队承担巷道施工任务。我单位承担全部工程的控制测量任务。 为满足竖井定向的精度，我单位购买了一台索佳GP2X全站式陀螺仪。该仪 器由日本索佳公司生产，它结合GP2悬挂式陀螺仪、SET2X全站仪和全站仪内置 的处理软件，陀螺仪工作时其摆会绕地球子午线摆动，通过GP2目镜对摆动的观察，并利用全站仪以水平角方式测定出摆幅或测定摆动的时间周期，然后依此计 算出摆动中心的陀螺方位角。相对于传统的陀螺仪，索佳全站式陀螺仪GP2X是 由GP2陀螺仪和SET2X全站仪组合而成的用于测定真北方向的测量系统，并在全 站仪中内置了逆转点法和中天法两种测量程序，结合GP2陀螺仪、SET2X全站仪 和专用处理软件，SET2X全站仪可在观测完成后计算出真北方向，且计算出的真 北方向可以很方便地设置到SET2X全站仪水平度盘上。陀螺全站仪定向精度为 ±20″；测角精度为±2″。竖井联系测量采用陀螺全站仪进行定向测量，采用钢丝投点法进行坐标传递测量。 二、陀螺全站仪定向过程及计算方法 1、陀螺全站仪定向过程 1）定向方法选择 陀螺全站仪测定陀螺北方向有两种测量模式：左右逆转点法测量模式、中天 法测量模式。本工程采用左右逆转点法测量模式。 左右逆转点法测量模式：顺时针或逆时针旋转全站仪使陀螺仪目镜视场内的 测标尽可能接近零分划线，当测标抵达逆转点时，按下全站仪键盘或SF14遥控 键盘按键读取并储存水平角值，在读取了两个以上逆转点数据后便可自动进行陀 螺北的计算。 2）观测程序 陀螺全站仪定向按3-2-3的观测顺序进行，即： 在地面已知边“近井1—近井2”采用三测回测量陀螺方位角，求得三个仪器常数； 在井下定向边“定向1—定向2”上分别用两测回测量陀螺方位角； 返回地面后，在已知边“近井1—近井2”再采用三测回测量陀螺方位角，求得
莱卡全站仪术语 Station-NO. 测站点号 EastingStat 测站东坐标（Ｙo） NorthingStat 测站北坐标（Ｘｏ） Height 测站高程（Zo） Instr.Height 仪器高 Point-No 目标点号 East目标点东作标（Y） North 目标点北作标（X） Height 目标点高程（Z） Refl.Height 目标高（镜高） Hz 水平方向角 V 垂直角 Horiz.dist. 平距（经斜距折算） Height diff 考虑仪器高和棱镜后，测站点和目标点之间的高差Slope dist 斜距（已经用ppm和棱镜常数改正） 最常用的快捷键 F5------------刷新DELETE--------删除TAB-------改变焦点 CTRL+C--------复制CTRL+X--------剪切CTRL+V--------粘贴 CTRL+A--------全选CTRL+Z--------撤销CTRL+S--------保存 ALT+F4--------关闭CTRL+Y--------恢复ALT+TAB-------切换 CTRL+F5---强制刷新CTRL+W--------关闭CTRL+F--------查找
SHIFT+DELETE永久删除CTRL+ALT+DEL任务管理SHIFT+TAB-反向切换 CTRL+空格--中英文输入切换CTRL+Shift输入法切换CTRL+ESC--开始菜单 CTRL+ALT+Z QQ快速提取消息CTRL+ALT+A QQ截图工 具CTRL+ENTER QQ发消息 【窗口】+D显示桌面【窗口】+R打开“运行【窗口】+L屏幕锁定 【窗口】+E打开“我的电脑”【窗口】+F搜索文件或文件夹【窗口】+TAB 项目切换 键盘快捷键 F1帮助CTRL+Z撤消 F2改名CTRL+O打开 F3搜索SHIFT+DELETE永久删除 F4地址DELETE删除 F5刷新ALT+ENTER属性 F6切换ALT+F4关闭 F10菜单CTRL+F4关闭 CTRL+A全选ALT+TAB切换 CTRL+C复制 ALT+ESC切换 CTRL+X剪切ALT+空格键窗口菜单 CTRL+V粘贴CTRL+ESC开始菜单 拖动某一项时按CTRL复制所选项目 拖动某一项时按CTRL+SHIFT创建快捷方式 将光盘插入到CD-ROM驱动器时按SHIFT键阻止光盘自动播放
