土建工程质量实测实量工作操作指引
第一章概述
第一节实测目的 2
第二节适用围 2
第三节取样原则2第二章混凝土结构工程
第一节选点基本原则 3
第二节截面尺寸偏差（砼结构） 3
第三节表面平整度（砼结构） 4
第四节垂直度（砼结构） 5
第五节空间尺寸检查（层高） 6
第六节地下室/楼层地面平整度检查（砼结构）7
第七节钢筋扫描检测9
第八节墙柱砼强度检测10 第九节楼板厚度检测11 第三章砌筑工程
第一节选点基本原则12 第二节表面平整度（砌筑工程）12 第三节垂直度（砌筑工程）13 第四章抹灰工程
第一节基本原则14 第二节墙体表面平整度（抹灰工程）14 第三节墙面垂直度（抹灰工程）15 第四节阴阳角方正度（抹灰工程）16相关附件
《质量实测合格率记录表》
《回弹法检测混凝土强度记录表》
第一章概述
第一节实测目的
1、规工程质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。
2、提供工程质量实测的操作方法，尽可能消除人为操作引起的偏差。
第二节适用围
1、本指引适用于工程（自结构±0.00至交付完成）项目。
第三节取样原则
1、随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前施工进度，通过图纸或随机抽样事前确定。
2、可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。
3、完整原则：同一分部工程所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。
4、效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。
5、真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，实测取点时应规避相应部位，并对修补方案合理性进行检查。
第二章混凝土结构工程
第一节选点基本原则
1、根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。
2、根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。
3、当实测同一楼层顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。
第二节截面尺寸偏差（砼结构）
1、指标说明：反映层高围剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
2、合格标准：截面尺寸偏差【－5，8】mm
3、测量工具：5m钢卷尺
4、测量方法和数据记录：
（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。
（2）同一墙/柱面作为1个实测区，累计实测实量20个实测区。每个实测区从地面向上300mm、1500mm 和2700mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点
5、示例
墙柱截面尺寸测量示意图
第三节表面平整度（砼结构）
1、指标说明：反映层高围剪力墙、砼柱表面平整程度。
2、合格标准：【0，8】mm
3、测量工具：2米靠尺、楔形塞尺
4、测量方法和数据记录：
（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区,累计60个实测点。
（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实值分别作为该指标合格率的2个计算点。
（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。
（4）砼柱：可以不测表面平整度。
5、示例
第四节垂直度（砼结构）
1、指标说明：反映层高围剪力墙、砼柱表面垂直的程度。
2、合格标准：【0，8】mm
3、测量工具：2米靠尺
4、测量方法和数据记录：
（1）剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区，累计60个实测点。 （2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm 位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。
（3）当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm 和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这3个实测值分别作为判断该实测指标合格率的3个计算点。
（4）砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位置时各测1次垂直度。这2个实测值分别作为判断该实测指标合格率的2个计算点。 （5）示例：
第五节 空间尺寸检查（层高）
1、指标说明：考虑实际测量的可操作性，选取同一功能房间楼地板9个点（如图）距离对应位置顶板之间的9个实测值，综合反映同一房间的楼层平均净高值。
2、合格标准：【-20，20】mm
砼墙柱垂直度实测示意图
第二尺
3、测量工具：激光测距仪
4、方法和数据记录：
（1）同一功能房间作为1个实测区，选取2个当月结构施工楼层全数检查，但不超过40个测区即360个实测点。
（2）同一实测区距楼地板与墙面交线约30cm处位置选取4个角点各为1个实测点，对边中点连线与板单侧边距离约30cm的交点位置，楼地板对角线的交点位置，分别测量
砼顶板与楼地板之间的9个垂直距离，作为判断该实测指标合格率的9个计算点。
（3）示例：
空间尺寸检查示意图（层高）
第六节地下室/楼层地面平整度检查（砼结构）
1、指标说明：考虑实际测量的可操作性，选取同一功能房间楼地板12个点（如图）的实测值，综合反映同一房间的楼地面平整度均值；地下室选取当月施工面积按2m*2m方格网布点全数检查。
2、合格标准：【0，20】mm
3、测量工具：激光水准仪、卷尺
4、方法和数据记录：
（1）a、楼层同一功能房间作为1个实测区，累计实测实量20个实测区。b、地下室选取当月施工面积按2m*2m方格网布点全数检查。
（2）a、同一实测区距楼地板与墙面交线约30cm处位置选取4个角点各为1个实测点，短边角点连线中间位置各为1个实测点，长边交点连线上且距角点1/3长度位置各为1实测点，短边实测点与长边实测点相交线位置各为1实测点，共作为判断该实测指标合格率的12个计算点。b、地下室累计不超过240个实测点作为计算点。
（3）计算方法：以最低点为基准点，计算另外11个点与最低点之间的偏差。偏差值≤20mm 时实测点合格，>20mm时为不合格。
（4）示例：
楼层地面平整度检查示意图
地下室地面平整度检查示意图
第七节钢筋扫描检测
1、指标说明：考虑实际测量的可操作性，选取同一楼层砼构件30个实测值，综合反映同一楼层的砼构件钢筋分项工程施工质量。
2、合格标准：
（1）保护层：柱、梁【-5，5】mm；板、墙【-3，3】mm。
（2）受力钢筋：间距【-10，10】mm；排距【-5，5】mm；箍筋【-20，20】mm。
3、检查工具：钢筋扫描仪
4、检查方法及记录方法：
（1）检测方法：采用钢筋扫描仪检测。
（2）在待检查的楼层部分构件类别随机抽取30个点作为测点，发现保护层或钢筋位置不合格为一个不合格点，记为“1”，合格则为“0”。
（3）同一楼层为1个实测区，累计实测2个楼层共60个实测值作为计算点。
第八节墙柱砼强度检测
1、指标说明：考虑实际测量的可操作性，选取同一楼层不少于30%墙柱构件的实测值，综合反映同一楼层的墙柱构件砼强度值。
2、合格标准：不低于设计强度。
3、检查工具：回弹仪
4、检查方法及记录方法：
（1）在待检查的楼层按构件类别随机抽取30%且构件总数不少于10件检测，每个构件选取2个400cm2测区，分别为1个测点，发现强度推定值低于设计强度的视为一个不合格点。
（2）测量方法：采用回弹仪检测。
5、数据记录：
（1）同一楼层为1个实测区，累计实测实量3个实测区。
（2）同一实测区按构件类别随机抽取30%且构件总数不少于10件检测，每个构件选取2个400m2测区，各记录为1个计算点。
（3）3个实测区累计测点不少于60个。
第九节楼板厚度检测
1、指标说明：考虑实际测量的可操作性，选取同一功能房间楼地板7个点（如图）的实测值，综合反映同一房间的楼板厚度均值。
2、合格标准：【-5，8】mm
3、检查工具：楼板厚度检测仪
4、方法和数据记录：
（1）同一功能房间作为1个实测区，选取2个当月结构施工楼层全数检查，但不超过30
个测区即210个实测点。
（2）同一实测区距楼地板与墙面交线约30cm处位置选取4个角点各为1个实测点，长边中点连线与板单侧边距离约30cm的交点位置，楼地板对角线的交点位置，分别测量7
个楼板厚度值，作为判断该实测指标合格率的7个计算点。
（3）示例：
楼板厚度检测示意图
第三章砌筑工程
第一节选点基本原则
1、实测实量前，根据同一期各楼栋进度随机选取处于砌筑阶段2层作为砌筑工程的实测楼层户数最多的房型为必选。
2、累计实测实量15个实测区。
第二节表面平整度（砌筑工程）
1、指标说明：反映层高围砌体墙体表面平整程度。
2、合格标准：【0，8】mm
3、测量工具：2米靠尺、楔形塞尺
4、测量方法和数据记录：
（1）每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量15个实测区，45个实测点。
（2）当墙面长度小于或等于3米时，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点。
（3）当墙面长度大于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点。
（4）墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。 （5）所选2套房中墙面表面平整度的实测区不满足15个时，需增加实测套房数。
砌体工程表面平整度示意图
第三节 垂直度（砌筑工程）
1、指标说明：反映层高围砌体墙体垂直的程度。
2、合格标准：【0，5】mm
3、测量工具：2米靠尺
4、测量方法和数据记录：
1、每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量15个实测区，45个实测点。
2、实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。
3、当墙长度小于3米时，同一面墙距两侧阴阳角约30cm 位置，分别按以下原则实测2
次：一是靠尺顶端接触到
上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。
4、当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。
5、所选2套房中墙面垂直度的实测区不满足15个时，需增加实测套房数。
6、示例：
砌体垂直度实测示意图
第四章抹灰工程
第一节基本原则
1、实测前，根据同一标段各楼栋进度随机选取处于抹灰阶段2层作为抹灰工程的实测层。
2、户数最多的房型为必选。
第二节墙体表面平整度（抹灰工程）
1、指标说明：反映层高围抹灰墙体表面平整程度。
2、合格标准：【0，4】mm
3、测量工具：2米靠尺、楔形塞尺
4、测量方法和数据记录：
（1）实测区与合格率计算点：每一面墙作为1个实测区，累计15个实测区，45个实测值。
（2）测量方法：同一实测区，○1当墙面长度小于3米，在同一墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量1次，在距离地面20cm左右的位置水平测1次；○2当墙面长度大于3米，在同一墙面4个角任选两个方向各测量1次，在墙长度中间位置增加1次水平测量，在距离地面20cm左右的位置水平测1次；○3所选实测区墙面优先考虑有门窗、过道洞口的，在各洞口45度斜测1次。
（3）数据记录：同一实测区，一个实测值作为一个合格率计算点。
（4）所选2套房实测区不满足15个时，需增加实测套房数。每一测尺的实测值作为1个合格计算点。
1.示例：
墙体表面平整度实测示意图
第三节墙面垂直度（抹灰工程）
1、指标说明：反映层高围抹灰墙体垂直的程度。
2、合格标准：【0，4】mm
3、测量工具：2米靠尺
4、测量方法和数据记录：
（1）实测区与合格率计算点：每一面墙作为1个实测区，累计15个实测区，45个实测点；（2）测量方法：在同一实测区，○1当墙长度小于或等于3米时，同一面墙距两端头竖向阴
阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1
次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度；○2当墙长度大于3米时，
同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠
尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次
垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度；○
3具备实测条件的门洞口墙体垂直度为必测项。
（3）数据记录：同一实测区，一个实测值作为一个合格率计算点。
（4）所选2套房实测区不满足15个时，需增加实测套房数；每一测尺的实测值作为一个合格算点。 （5）示例：
墙面垂直度实测示意
第四节 阴阳角方正度（抹灰工程）
1、指标说明：反映层高围抹灰墙体阴阳角方正程度。
2、合格标准：【0，4】mm
3、测量工具：阴阳角尺
4、测量方法和数据记录：
（1）每面墙的任意一个阴角或阳角均可以作为1个实测区，累计实测实量15个实测区，30个实测点。 （2）选取对观感影响较大的阴阳角，同一个部位，从地面向上300mm 和1500mm 位置分别测量1次。2次实测
值作为判断该实测指标合格率的2个计算点。
（3）所选2套房的实测区不满足15个时，需增加实测套房数。
一尺
（墙长大于3米）
.
5、示例：
抹灰阴阳角方正度示意图
格率的1个计算点。建筑工程施工实测实量实施规定 1.混凝土结构工程1.1基本原则 1.1.1根据施工进度，在结构拆模后，及时对拆空楼层进行实测实量工作。 1.1.2（每层顶板支撑体系拆完后，2天内完成垃圾清理、周转材料倒运和螺栓眼封堵，达到标准要 求后，进行实测实量工作。（垃圾清理、周转材料倒运和螺栓眼封堵，纳入实测实量检查内容。） 1.1.3根据选取楼层结构平面图，实测实量选点考虑每段每层结构4个角和中间砼剪力墙、柱。当 实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测段要选取10个实测区。 1.1.4当实测同一楼层内顶板水平极差时，每个实测段选取5个实测区。每个实测区实测5个点, 每个点均作为1个计算点。 1.1.5实测实量完成后，实测人员统计实测结果，列出整改问题，并对现场整改部位进行现场标记, 以质量整改单形式下发给施工队，要求在规定时间内，按照修补方案进行剔凿、修补整改，完成后报项目部质量检查人员进行复测。 1.1.6实测实量质量检查人员，对每次实测实量的整改问题，进行逐一分析，并告知质检员、栋号 工长在过程巡查和验收中，对出现问题部位注重检查。 1.1.7实测实量人员每月汇总统计，按楼号进行整理，结果作为对栋号工长、质检员及劳务队质量 管理工作评价的依据。 1.2截面尺寸偏差（砼结构） 1.2.1指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。 1.2.2合格标准：截面尺寸偏差[—5，+8]mm 1.2.3测量工具：5M钢卷尺 1.2.4测量方法和数据记录 （1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。 （2）同一墙/柱面作为1个实测区，累计实测实量20个实测区。每个实测区从地面向上300MM和 1500MM各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合 1.2.5示例
万科实测实量方案 【最新资料，WORD文档，可编辑修改】 目录
1. 工程概况 1.1. 工程简述 本工程位于上海市青浦区重固镇,建设单位为上海重万置业有限公司，基地位于上海市青浦区赵重公路与福泉山路交汇处，赵重公路以东,福泉山路以北，总建筑面积为平方米，其中高层1#楼-高层9#楼为12（11+1）层楼小高层建筑、联排1#楼-联排18#楼为联排别墅、商业1#楼为3层楼商业用房。 1.2. 结构简述 本建筑工程等级为二级；地上建筑耐火等级为二级，地下室耐火等级为一级；人防地下室抗力等级为核六级常六级甲类，战时用途为二等人员掩蔽部，平时用途为汽车库。本工程建筑设计使用年限为50年，其建筑结构形式为剪力墙/框架，建筑结构的类别为丙类，抗震设防烈度为7度。 2. 实测实量工作小组架构 2.1. 组织管理体系 项目经理 周界瑜 汪学开 第二组 第一组 金永强 叶敏良
2.2.实测实量各组人员名单 项目管理人员职责 职责 1、全面负责实测实量工作的管理，为实测实量工作的第一负责人。 2、组织实测实量工作的策划，落实编制并执行《实测实量工作计划》。 3、组建实测实量工作组，明确岗位职责并进行考核。 4、对实测实量的人员、仪器进行合理安排，加强对实测实量工作的控制，定期召开实测实量工作组会议，保证实测实量工作的有序进行。 5、带领各组成员努力实现项目部对实测实量的目标。 6、执行实测实量的相关标准、规范，定期进行记录检查，并采取纠正和预防措施，实施持续改进。
1、协助项目经理建立健全实测实量管理的各项制度和措施，确保实测实量的顺利进行。 2、按照实测实量的主要职能分工，协调各组之间相互配合工作。 3、参与《实测实量工作计划》的编制工作，落实本计划，确保实测实量工作目标的实现。 4、增强实测实量的检测力度，检查各项实测实量工作进行情况。 5、负责实测实量各组的管理工作，组织自查、自评。 6、协同项目经理开展各项工作，管理好实测实量各组成员。 1、认真细阅有关图纸，参加设计图纸交底，了解设计意图，掌握集团关于实测实量的技术规范、质量评定标准。 2、参与《实测实量工作计划》的编制。 3、根据工程特点排列出重点关键部位质量监控点。 4、督促、实施质量技术措施，做好工程质量的检查和评定工作。 5、深入现场操作点，严格操作过程的质量监控，及时向作业人员反馈操作质量评定信息并做好记录。 6、负责对分包施工单位的质量监控，重点监控分包施工的原材料质量，规格数量、品牌是否合符要求。 7、对已完成的分部分项工程做好分阶段上报核验。

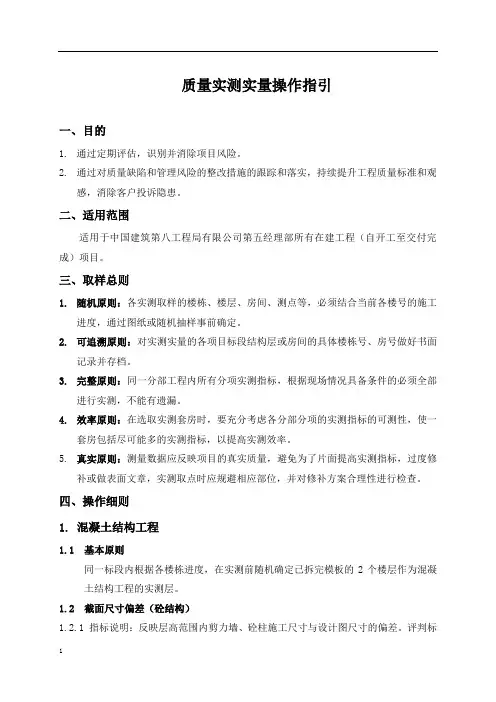

建筑工程质量实测实量操作指引 一、目的 1. 通过定期评估，识别并消除项目风险。 2. 通过对质量缺陷和管理风险的整改措施的跟踪和落实，持续提升工程质量标准和观 感，消除客户投诉隐患。 二、适用范围 适用于地产工程管理公司所有在建工程（自开工至交付完成）项目，包括全资项目以及非全资但负责经营管理的项目。 三、取样总则 1. 随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工 进度，通过图纸或随机抽样事前确定。 2. 可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面 记录并存档。 3. 完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部 进行实测，不能有遗漏。 4. 效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一 套房包括尽可能多的实测指标，以提高实测效率。 5. 真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修 补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。 四、操作细则 1. 混凝土结构工程 1.1 基本原则 同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。
