阀门配件(附件) 阀门配件种类
阀门本身是由阀体和各种操作机构组成，其中又包含了很多的零部件和配件，包括操作方式不同又有手动、气动、电动等等。不同的使用方式所装配的部件也是有分别的。
阀门配件主要有：
1，气动执行机构：主要分为单作用和双作用，单作用是弹簧复位式结构，双作用是气开气关原理，调节型一般选用双作用气动执行器。
2，电动执行机构：常见的有直行程、角行程、精小型和防爆型，电动执行器的结构相对复杂、造价要高，但其性能稳定、启闭迅速、适合远距离控制系统。3，液压执行机构：液压执行器是由液压能转换成机械能的一种装置，主要有直线式和旋转式两种。其造价较高结构相对复杂，是工况特殊和要求高使用的产品，市场通用率较小。
4，气液联动执行机构：气液联动执行器把管线天然气或氮气作为动力，液压油作为传动介质驱动管线阀门的开启和关闭。主要是用在天然气、液化气、氮气、气液罐、气体等中作为多功能驱动装置的。
5，电液联动执行机构：电液联动执行器由控制模块和动力模块两部分组成，智能可控电机接受控制模块的功能命令，控制动力模块，以线行或角位移输出大力距，气动控制对象，同时通过自身移位反馈，完成调节过程，实现各种功能控制。6，手动执行机构：手动执行器是完善电流不稳定和气压不足时进行的手动控制，当气压和电流发生特殊情况无法控制或安装维修无电流和气压时，将手动反馈器开启，可快速进行手动控制。
阀门组成配件：
手柄、手轮、蜗轮、阀体、阀芯、阀
杆、阀盖、阀门消音器、毛坯、螺栓
螺母、卡箍、弹簧、膜片、填料、盘
根、O形圈、聚四氟乙烯制品垫片、
法兰、非标准坚固件等。
定位器与附件：
气动阀门定位器、电气阀门定位器、
智能阀门定位器、电液伺服器、伺服
放大器、电气转换器、过滤减压阀、
阀位变送器、保位阀、电磁阀、限位
开关、气动放大器、智能模块、电液
伺服器、伺服放大器、报警器、防爆
线圈、快速排气阀
其他阀门配件：
阀门试验机手柄手轮蜗轮阀体阀芯阀杆阀盖阀门消音器信号发生器毛坯模具螺栓螺母卡箍弹簧膜片填料盘根 O形圈流量汁聚四氟乙烯制品垫片法兰弯头快速接头伸缩器流量计过滤器非标准坚固件
阀门配件(附件) 阀门配件种类 阀门本身是由阀体和各种操作机构组成，其中又包含了很多的零部件和配件，包括操作方式不同又有手动、气动、电动等等。不同的使用方式所装配的部件也是有分别的。 阀门配件主要有： 1，气动执行机构：主要分为单作用和双作用，单作用是弹簧复位式结构，双作用是气开气关原理，调节型一般选用双作用气动执行器。 2，电动执行机构：常见的有直行程、角行程、精小型和防爆型，电动执行器的结构相对复杂、造价要高，但其性能稳定、启闭迅速、适合远距离控制系统。3，液压执行机构：液压执行器是由液压能转换成机械能的一种装置，主要有直线式和旋转式两种。其造价较高结构相对复杂，是工况特殊和要求高使用的产品，市场通用率较小。 4，气液联动执行机构：气液联动执行器把管线天然气或氮气作为动力，液压油作为传动介质驱动管线阀门的开启和关闭。主要是用在天然气、液化气、氮气、气液罐、气体等中作为多功能驱动装置的。 5，电液联动执行机构：电液联动执行器由控制模块和动力模块两部分组成，智能可控电机接受控制模块的功能命令，控制动力模块，以线行或角位移输出大力距，气动控制对象，同时通过自身移位反馈，完成调节过程，实现各种功能控制。6，手动执行机构：手动执行器是完善电流不稳定和气压不足时进行的手动控制，当气压和电流发生特殊情况无法控制或安装维修无电流和气压时，将手动反馈器开启，可快速进行手动控制。 阀门组成配件： 手柄、手轮、蜗轮、阀体、阀芯、阀 杆、阀盖、阀门消音器、毛坯、螺栓 螺母、卡箍、弹簧、膜片、填料、盘 根、O形圈、聚四氟乙烯制品垫片、 法兰、非标准坚固件等。 定位器与附件： 气动阀门定位器、电气阀门定位器、 智能阀门定位器、电液伺服器、伺服 放大器、电气转换器、过滤减压阀、 阀位变送器、保位阀、电磁阀、限位 开关、气动放大器、智能模块、电液 伺服器、伺服放大器、报警器、防爆 线圈、快速排气阀
蒸汽阀门及配件选型 1 安全阀选型指南 由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。 （l）热水锅炉一般用不封闭带扳手微启式安全阀。 （2）蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。 （3）水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。 （4）高压给水一般用封闭全启式安全阀，如高压给水加热器、换热器等。 （5）气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。 （6）E级蒸汽锅炉一般用静重式安全阀。 （7）大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等。 2 减压阀选型指南
根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。决定阀的气源压力时，应使其大于最高输出压力0．1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。 3 疏水阀选型指南 疏水阀是蒸汽、凝结水管道系统的主要附件之一，起阻水和排气作用。如果疏水阀失灵，大量的蒸汽窜到凝结水管道里，不仅热量损失大，而且会产生“水击”，破坏管网；疏水阀堵塞，凝结水通不过或者流量变小，则用热设备达不到预期效果。 使用疏水阀，首先要注意选型。选型不当，会造成阻水和漏气现象。选择疏水阀，不能只从排水量考虑，也不能简单地根据查表套用，应该根据疏水量(凝结水量)与阀前后的压力差，按照阀门样本确定其规格及数量。 选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。
目录 第一章阀门与管件 第一节阀门 一、阀门的用途和分类 (1) 二、阀门型号规格表示方法 (1) 三、常用阀门 (7) 四、阀门的日常维护 (13) 第二节常用管材、管件 一、钢管 (13) 二、管件 (14) 三、管道及附件的日常维护检查 (19)
第一章阀门与管件 第一节阀门 一、阀门的用途和分类 阀门是安装在压力容器和管线上，用以切断、调节介质流量或改变介质流动方向的重要附件。 常用的阀门按照其结构形式分类有：闸阀、截止阀、节流阀、球阀、蝶阀、止回阀、安全阀、减压阀、旋塞阀等。 按公称压力（PN）分类，阀门可分为高压阀、中压阀、低压阀。 高压阀：PN≥6.4MPa 中压阀：1.6MPa≤PN≤6.4MPa 低压阀：PN≤1.6MPa 二、阀门型号规格表示方法 1、阀门的型号编制方法如下 公称压力值 或衬里代号 类型代号 2、类型代号用汉语拼音字母表示，按表8-1-1-1的规定。 表8-1-1-1 类型代号 3、传动方式代号用阿拉伯数字表示，按表8-1-1-2的规定。 表8-1-1-2传动方式代号
4、连接形式代号用阿拉伯数字代号表示，按表8-1-1-3的规定。 表8-1-1-3连接形式代号 5、结构形式代号用阿拉伯数字表示，按表8-1-1-4~8-1-1-13的规定。 表8-1-1-4 闸阀结构形式代号 表8-1-1-5截止阀和节流阀结构形式代号
表8-1-1-6球阀结构形式代号 表8-1-1-7碟阀结构形式代号 表8-1-1-8隔膜阀结构形式代号 表8-1-1-9旋塞阀结构形式代号 表8-1-1-10止回阀和底阀结构形式代号
常规阀门结构图 一、球阀的结构 1）普通法兰球阀 阀体 1序号名称 牛楠1053248679大薄片钢球阀盖球垫小薄片中口轴心衬套1512111413C形扣环体盖螺栓桃形挡片牛楠螺栓把手 1 105 3 24 86 791512111413 普通法兰球塞阀结构分解图与各个配件的名称 2）高平台法兰球阀 1 2中口 8O形密封圈名稱 3鋼球序號 閥體 1 閥蓋2小薄片6547把手套帶鎖把手把手墊片軸心螺母1311套筒蝶形墊片910防轉片121514球墊大薄片體蓋螺絲限位銷171618體蓋螺母軸心 193456 7 8 9 10 11 1213141516171819 15
3）低平台法兰球阀 131 23 45678 9101112轴帽9 把手套 体盖螺栓弹簧华司把手螺母1412111013小薄片大薄片零件名称钢球3中口球垫轴心46587阀体阀盖21NO.13 低平台法兰球塞阀结构分解图与各个配件的名称 4)高平台三通法兰球塞阀 3 1 2 17 18 141698 15 1013 1112 67 541921 22 2023
5)高平台四通法兰球塞阀 3 1 2 17 181416 98 1510 13 11126 7 5 4A盖连接螺栓 上盖连接螺栓 套筒轴心螺栓把手头把手杆 中孔锁盖蝶形垫片限位销大薄片B O形密封圈中口上盖轴套名 称钢球阀盖A 阀体 序号3 4 2 19 1817 16 15 61214 139 10 11 7 8 5 1球垫大薄片A 19高平台四通法兰球塞阀结构分解图与各个配件的名称 6)夹套式法兰球塞阀 序号1 234567891011阀体 阀盖钢球夹套球垫中轴大薄片中口牛楠桃形挡片牛楠螺丝零件名称 C型扣环手把131245 7 10321698 7131112
阀门英文对照 Hａｎdle Nuｔ手柄螺母ﻫHaｎdle Sleeｖe手轮套管 HaｒdＳｅaｌButterflｙValves 金属密封碟阀ﻫHigh TemperatuｒｅPreｓsｕｒeＰower ＳtatiｏｎGａtｅVａlｖeｓ高温高压电站闸阀 High Tempeｒature PrｅssurｅＰｏwer ＳｔatioｎGlobｅValves 高温高压电站截止阀 Hooｐ卡箍 Ｈａyne's aｌlｏy钴铬钨合金 Hiｇh temｐeratuｒe steｅl 高温钢ﻫHａnd－operated vaｌvｅｓ手动阀ﻫHａrdＳeａl Butterfly Valｖes 金属密封碟阀ﻫHydrauｌic relay valｖｅs 液压继动阀ﻫHex Hｕｔ手轮螺帽ﻫHｙdｒaｕlic ＨanｄGun 手动液压加注枪ﻫIdｅntｉficatioｎＰlaｔe 铭牌Iｎｔegrａl Seat 整体阀座 Inｄiｃaｔor指示环Indｉcａtor Ｐlｕｇ指示塞ﻫIＳO fｌanｇe ｄimensｉons ISO 法兰尺寸ＩSO bolt ｃirclｅISO 螺栓外径ﻫIｎｓide tｈeｒead 内螺纹 Inspectｉｏn And Tesｔ检验和试验 Lｉfｔing EyｅBolt 吊眼螺栓 Lower Sｔem 下部阀杆 Lower Bearing下部轴承ﻫＬower Busｈｉng下部衬套 Lineｒ衬垫 luｇｓtyle 吊耳式（蝶阀) Loｃking Device 锁定装置 Liｆt Cｈeｃk Valvｅs 升降式止回阀ﻫLining Ball Valｖes 衬里球阀 Liｎiｎg Butｔeｒfly Ｖａlｖes 衬里碟阀ﻫＬininｇCheｃk Vａlvｅs衬里止回阀 Lｉｎiｎg Coｃk 衬里二通ﻫＬinｉng GlｏｂｅVａlvｅs 衬里截止阀 Lｉning T-Cock Ｖalvｅs 衬里三通旋塞阀ﻫLiquｉｄＩｎｄicator液位计LPG PipｅFｉｔｔing液化气管件ﻫＬoｗtem pｅrａtuｒｅsteel 低温钢ﻫＬimitｖalves 限位阀ﻫＬｉning Baｌl Valves 衬里球阀ﻫLinｉng ButterflyＶaｌvｅs衬里碟阀ﻫLiniｎg Cｈeｃk Valves 衬里止回阀ﻫLiｎi ｎg Cock 衬里二通 Ｌining Gｌobe Vaｌｖes 衬里截止阀 Linｉｎg T—Ｃｏck Ｖalveｓ衬里三通旋塞阀 Liqｕid Indicator液位计ﻫＬPＧPｉｐe Fｉｔｔiｎｇ液化气管件ﻫLｉn ｅShaft 中轴 ｍetriｃboｌt holｅthreads 公制螺栓孔螺纹 MａgnｅtｉｃＣo—ｏperａtｅGｌobｅValves磁耦合截止阀 Ｍａgｎetｉsm ForlｅＰumps 磁力泵 Ｍuｔ螺母 Mａteｒiaｌｃｈｅmicaｌanａlysis anｄmｅcｈanicalｃapacｉty 材料化学成份和机械性能 Mａteriaｌs fｏr main parｔs 主要零件材料ﻫMｅcｈaniｃal ｃａpacｉty 机械性能ﻫMax. Diｓcｈargｉng Ｃaｐａcity最大排水量ﻫMax。Oｐerating
化工管路与阀门是化工生产中非常重要的设备。它们是化工设备的重要组成部分，负责将各种材料输送到各个化学车间，为生产流程提供正确的物质输送。 化工管路通常由各种材质的管子组成，包括碳钢、不锈钢、合金钢、玻璃钢、塑料等。这些管子通常都有不同的规格和材质，能够满足不同场合的需求。阀门则是用来控制管路中流体流动的装置。阀门通常由螺纹连接而成，能够提供动力和压力。阀门的使用方法也多种多样，包括手动、自动和自动控制。 化工管路中的最常见的阀门如何工作？主要用途？化工用管与管件阀门又有哪些？化工管路这些事，一篇全掌握！ 11种化工用管 化工用管的种类按材质分：金属用管和非金属用管 1、金属用管
铸铁管、有缝钢管、无缝钢管、铜管、铝管、铅管。 ①铸铁管： 铸铁管是化工管路中常用的管道之一。 由于性脆及连接紧密性较差，只适用于输送低压介质，不宜输送高温高压蒸汽及有毒、易爆性物质。常用于地下给水管、煤气总管和下水管道。铸铁管的规格以Ф内径×壁厚（mm）表示。 ②有缝钢管： 有缝钢管按使用压力分普通水煤气管（耐压0.1～1.0MPa）和加厚管（耐压1.0～0.5MPa）。 一般用于输送水、煤气、取暖蒸汽、压缩空气、油等压力流体。镀锌的叫白铁管或镀锌管。不镀锌的叫黑铁管。其规格以公称直径表示。最小公称直径6mm，最大公称直径150mm。 ③无缝钢管： 无缝钢管的优点是质量均匀强度较高。
其材质有碳钢、优质钢、低合金钢、不锈钢、耐热钢。因制造方法不同，分为热轧无缝钢管和冷拔无缝钢管两种。管道工程中管径超过57mm时，常用热轧管，57mm 以下时常用冷拔管。 无缝钢管常用于输送各种受压气体、蒸气和液体，能耐较高温度（约435℃）。合金钢管用于输送腐蚀性介质，其中耐热合金管耐温可达900-950℃。无缝钢管的规格以Ф内径×壁厚（mm）表示。 冷拔管最大外径为200mm，热轧管最大外径630mm。无缝钢管按用途分为一般无缝管和专用无缝管，如石油裂化无缝管、锅炉无缝管、化肥无缝管等。 ④铜管： 铜管传热效果好。 主要应用于换热设备和深冷装置的管路，仪表测压管或传送有压力的流体，但温度高于250℃时，不宜在压力下使用。因价格较贵，一般使用在重要场所。 ⑤铝管： 铝具有很好的耐蚀性。 铝管常用于输送浓硫酸、醋酸、硫化氢及二氧化碳等介质，也常用于换热器。铝管不耐碱，不能用于输送碱性溶液及含氯离子的溶液。 由于铝管的机械强度随着温度的升高而显著降低，故铝管的使用温度不能超过200℃，对于受压管路，使用温度将更低。铝在低温下具有较好的机械性能，故在空气分离装置中大都采用铝及铝合金管。 ⑥铅管：

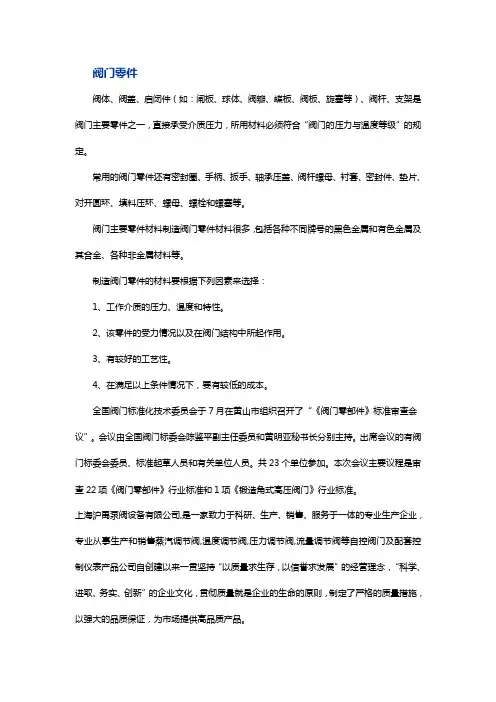

阀门主要零部件及资料介绍 阀门主要零部件介绍,制造阀门部件资料很多，包含各种不一样牌号的黑色金属和 有色金属及其合金、各种非金属资料等。制造阀门部件的资料要依据以下因向来选择：1、工作介质的压力、温度和特征。2、该部件的受力状况以及在阀门结构中所起作用。3、有较好的工艺性。4、在满足以上条件状况下，要有较低的成本。 阀门配件包含： 执行机构 气动执行机构电动执行机构液压执行机构气液执行机构电液执行机构手动执行机构 定位器与附件 气动阀门定位器电气阀门定位器智能阀门定位器电液伺服器伺服放大器电气变换器过滤减压阀阀位变送器保位阀电磁阀限位开关气动放大器智能模块电液伺服器伺服放大器报警器防爆线圈快速排气阀 测试装备及其余阀门配件 阀门试验机手柄手轮蜗轮阀体阀芯阀杆阀盖阀门消音器信号发生器毛坯模具螺栓螺母卡箍弹簧膜片填料盘根O形圈流量汁聚四氟乙烯制品垫片法兰弯头快速接头伸缩器流量计过滤器非标准坚固件机床打标机 执行机构、阀门定位器，管道 制造阀门部件资料很多，包含各种不一样牌号的黑色金属和有色金属及其合 金、各种非金属资料等。制造阀门部件的资料要依据以下因向来选择：1、工作介质的压力、温度和特征。2、该部件的受力状况以及在阀门结构中所起作用。 3、有较好的工艺性。 4、在满足以上条件状况下，要有较低的成本。 阀体、阀盖和阀板(阀瓣)的资料阀体、阀盖和闸板(阀瓣)是阀门主要部件之一，直接承受介质压力，所用资料一定吻合“阀门的压力与温度等级”的规定。常用资料有下边几种： 一、灰铸铁：灰铸铁适用于公称压力PN≤，温度为-10℃～200℃的水、蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
液化气输送管道附件配件 液化气是一种在工业、民用生活中广泛使用的重要能源，它的运输和储存都离不开管道系统。液化气输送管道是一个重要的基础设施，它包括了管网系统、压缩站、调压站、输变电等多个部分。管网系统中，液化气输送管道附件配件也是至关重要的组成部分，在保证管道安全、稳定、高效运行方面具有极为重要的作用。 I. 液化气输送管道附件配件的种类 液化气输送管道附件配件由许多种不同的部分组成，主要由阀门、法兰、管道支架、垫片等部分组成，下面将会详细介绍这些附件的作用。 1. 阀门：阀门作为液化气输送管道上的重要部件，主要是用于管道的调节和控制。在液化气输送中，不同地点之间的供需关系需要在管道中进行调节。通过阀门的开度，可以实现管道中物质的流量控制。液化气管道上常见的阀门有截止阀、调节阀、安全阀等。
2. 法兰：法兰是将两根管道或者管道与设备连接的关键部分。 在液化气输送管道中，法兰可以使两根管道安装并连接起来。法 兰的材质多为铸铁、碳钢、不锈钢等，并分为螺纹法兰和法兰盘 两种类型。它们具有相应的管径和厚度标准，确保其承受各种力 或腐蚀性气体的相应强度。 3. 管道支架：在液化气输送管道中，管道的支架是一个重要的 组成部分。它们主要是用于支撑管道，避免弯曲变形或者断裂， 保证管道的稳定性和安全性。管道支架按照不同的材质、适用范 围等设计元素分类，包括弹性支吊架、定位架、分离支吊架、冷 却器支架等。 4. 垫片：垫片是安装在法兰之间的橡胶或金属材料，主要用于 两个法兰之间的防漏隔离。它们是一种密封元件，能够避免在管 道中液体或气体的泄露。依据不同的适用场合、压力范围、温度、垫片材质等因素，垫片也分为不同的类型，包括橡胶垫片、石棉 垫片、螺旋垫片等。 II. 液化气输送管道附件配件的重要作用
气动阀门配件种类 气动阀门的工作原理是通过压缩空气驱动活塞来控制阀门开关，而气动阀门的 配件则是为了保证气动阀门的正常工作，同时还能够对气动阀门进行更加精细的调整和维护。在气动阀门的配件中，主要包括以下几类： 1. 气动执行器 气动执行器是气动阀门的重要部件，其作用是将气源能够转化为机械能，并对 阀门执行开关控制。根据不同的工况和要求，可以选择不同类型的气动执行器，其中比较常见的有： •活塞式气动执行器：这种气动执行器采用活塞结构，通过气源压力使活塞移动，控制阀门的开关。活塞式气动执行器具有结构简单、可靠性高等优点，广泛应用于各种工业场合中。 •旋转式气动执行器：这种气动执行器采用气动马达或气缸来转动与阀杆相连的旋转执行机构。与活塞式气动执行器相比，旋转式气动执行器通常具有更为精细的控制性能。 2. 气动阀门位置器 气动阀门位置器是一种用于控制气动阀门执行器位置的装置，可通过接收反馈 信号并输出相应的调整信号，从而使气动阀门的控制更加恰当和精准。根据不同的工况和控制要求，气动阀门位置器通常可以分为以下几类： •喂回式位置器：这种位置器的特点是可自动感知气动阀门执行器位置，并根据反馈信号相应调整气动执行器的位置和输出。与其它类型的气动阀门位置器相比，喂回式位置器通常具有更为准确和可靠的调整性能。 •比例式位置器：这种位置器的特点是在气源压力不变的情况下，通过调整位置器内部的液压比例控制，使气动阀门执行器的位置更加恰当和精准。 3. 气动阀门附件 气动阀门附件是气动阀门正常运行所必需的附加设备。根据不同的阀门类型、 材质和工况要求，气动阀门附件包括以下几种： •电动装置：有时需要将气动阀门与环控系统相连，此时需要把气动执行器换成电动执行器，并配合控制面板和驱动程序来完成远程控制和报警功能。 •过滤器：由于压缩空气中有灰尘和杂质，如果不加过滤，就会损坏气动阀门和其它设备。因此，需要在气源进口处安装过滤器，以过滤掉杂质和灰尘。
气动球阀执行器及配件选型分析 一、气动球阀执行器及配件选型分析管路设计 球阀为单回转 90 的开关阀门，气动执行器（气动头）在气源压 力的作用下，推动活塞运动，带动阀门实现开关动作。气动阀门使 用的气源压力一般为 0.3~0.8MPa，一般配置以下元件，过滤减压阀、电磁阀、限位开关、气动头和其他元件。根据发生故障时，阀门的 动作形式，将气动阀门分为两大类，单作用和双作用球阀。 一种气动式执行器。依据气动执行器，操纵数据信号推动球阀电 源开关姿态，进行对管道中介质的按钮操纵或调整操纵。那气动球 阀选型必需留意什么?下边我们就来给大伙说说气动球阀选型的关 键点。气动法兰球阀，采纳了防火、防静电、阀杆防爆出装置技术，可适用多种恶劣场合选型。采纳的气动执行器与球阀一体式连接， 无需另装支架，削减了因安装连接引起的质量问题，同时也为厂区 密密麻麻的设备节省了空间。气动执行器意大利进口，表面经阳极 氧化处理，齿轮齿条结构， *有开关两个位置+/-5行程调整 *NAMUR标准气源接口，可与电磁阀直接连接 *气动执行器正常使用寿命可达100万次以上 *内外表面经阳极氧化处理 ※防火、防静电设计※阀杆防爆出装置※钢球上设计有
压力平衡孔 ※双层阀杆填料与两片碟型弹片装置 ※阀体上设计清洁阀腔的装置 气动球阀执行器及配件选型分析 1.应用介质。介质的特性必需考虑到，很多酸类介质具备腐蚀.凹凸感，特别简单损害突面，如何解决?可采纳耐蚀性的衬氟材质，做耐磨损解决，那样就拥有气动式衬氟球阀等。 2.应用材质。油路板的材质能够依据实地工作状况来选型，一般有球墨铸件，不锈钢板，铸钢件，碳素钢，塑胶等，依据更高质量的需求也有环境卫生级气动球阀，材质更好。 3.应用工作压力。意就是指压力，能够分为低电压，自然压，高压，髙压，1.6MPa归属于常用的工作压力，自然这也做为选型数据信息参照。 4.应用溫度。能够分为高溫气动球阀，超低温气动球阀，中温气动球阀和常温下气动球阀。 5.应用平安通道部位。将其分为三通气动球阀和赐教气动球阀，依照球阀的特征将其分为波动球阀和固定不动球阀这些，总而言之不一样选型要依据详细工作状况来选择。 依据以上具体介绍，你是不是知道气动球阀选型的关键点了呢?总的来说便是相应的，这儿建议大伙儿，选购气动球阀要选择靠谱的生产商，尽量削减产品质量问题的发生，假如你有没有什么不愿清
阀门的分类及操作时注意事项 阀门是热力系统中的一个重要部件，运行人员经常要和阀门打交道，因此必须熟悉和掌握阀门的结构和性能，正确识别阀门方向，开度标志，指示信号，应能熟练准确地调节和操作阀门，及时果断地处理各种应急故障。 阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。根据其功能，可分为关断阀、止回阀、调节阀等。 阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。 阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。阀门根据材质还分为铸铁阀门，铸钢阀门，不锈钢阀门（201、304、316等），铬钼钢阀门，铬钼钒钢阀门，双相钢阀门，塑料阀门，非标订制阀门等。 一、按作用和用途可分为 （一）关断阀 这类阀门是起开闭作用的。常设于冷、热源进、出口，设备进、出口，管路分支线（包括立管）上，也可用作放水阀和放气阀。常见的关断阀有闸阀、截止阀、球阀和蝶阀等。 闸阀可分为明杆和暗杆、单闸板与双闸板、楔形闸板与平行闸板等。闸阀关闭严密性不好，大直径闸阀开启困难；沿水流方向阀体尺寸小，流动阻力小，闸阀公称直径跨度大。 截止阀按介质流向分直通式、直角式和直流式三种，有明杆和暗杆之分。截止阀的关闭严密性较闸阀好，阀体长，流动阻力大，最大公称直径为DN200。 球阀的阀芯为开孔的圆球。板动阀杆使球体开孔正对管道轴线时为全开，转90°为全闭。球阀有一定的调节性能，关闭较严密。 蝶阀的阀芯为圆形阀板，它可沿垂直管道轴线的立轴转动。当阀板平面与管子轴线一致时，为全开；闸板平面与管子轴线垂直时，为全闭。蝶阀阀体长度小，流动阻力小，比闸阀和截止阀价格高。 （二）止回阀
1.1.1阀门结构.零件 阀轭Yoke 外螺纹阀杆及有阀轭Outsidescrew＆yoke[OS＆Y] 阀杆Stem 内螺纹阀杆 Inside screw 阀轭套 Yoke sleeve 阀杆环 Stem ring阀座 Valve seat (Body seat) 阀座环.密封圈 seat ring 整体阀座 Integral seat 焊阀座 Deposited seat 阀心(包括密封圈.杆等) Trim 阀盘 Dise 阀盘密封圈 Dise seat 阀体 Body 阀盖 Bonnet 阀盖衬套Bonnet bush 螺纹阀帽Screw cap 螺纹阀盖Screw bonnet 螺栓连接的阀盖Bolted bonnet［BB］ 活接阀盖(帽) Union bonnet (cap) 螺栓连接的阀帽Bolt cap ［BC］ 焊接阀盖Welded bonnet ［WB］ 本体阀杆密封Body stem seal 石棉安全密封Asbestos emergency seal 倒密封Back seal 压力密封的阀盖Pressure seal bonnet 动力操纵器Powered operator 电动操纵器 Electric motor operator 气动操纵器Pneumatic operator 液压操纵器Hydraulic operator
快速操纵器（滑动阀杆）Quick-acting operator (sliding stem) 正齿轮传动 Spur gear operated 伞齿轮传动 Bevel gear operated 扳手操作 Wrench operated 链轮 Chain wheel 手轮 Hand wheel 手柄Hand level (Handle) 气缸（或液压缸）操纵的 Cylinder operated 链条操纵的Chain operated 等径孔道 Full bore ; Full port 异径孔道 Reducing bore ; Reduced port ; Venturi port 短型 Short pattern 紧凑型（小型) Compact type 笼式环Lantern ring 压盖 Gland 阀杆填料Stem packing 阀盖垫片 Bonnet gasket 升杆式（明杆）Rising stem［RS］ 非升杆式（暗杆）Non-rising stem ［NRS］ 开闭指示器/限位器 Indicator/stopper 注油器 Grease injector
一、大宗气体的制造： (1) 二、大宗气体在半导体厂中的用途 (2) 三、特气/Specialty Gas (2) 四、半导体配管材料及阀件简介 (2) 1. 管材 (2) 2. 配件 (4) 5) 焊接管件接头（焊接三通，弯头，变径管等） (4) 6) VCR接头 (6) 7) 卡套接头 (6) 3. 阀件 (7) 8) 球阀 (7) 9) 隔膜阀 (8) 10) 波纹管阀 (9) 11) 针阀 (10) 4. 调压阀 (11) 5. 压力表及传感器 (12) 6. 过滤器 (13) 7. 流量控制元件 (14) 8. 选用材料依据 (14) 9. 二次阀盘组之形式： (15) 对HOOK-UP专业知识的基本认识 (16) 一、大宗气体的制造： 1)CDA/ICA(Clean Dry Air)洁净干燥空气：CDA之来源取之于大气经压缩机压缩后除湿，再经过 滤器或活性炭吸附去除粉尘及碳氢化合物以供给无尘室CDA/ZCD。CDA System:空气压缩机→缓衡储存槽→冷却干燥机→过滤器→CDA 2)GN2：利用压缩机压缩冷却气体成液态气体。经触媒转化器，将CO反应成CO2，将H2反应 成H2O，再由分筛吸附CO2、H2O，再经分溜分离O2&CnHm。N2=-195.6°C，O2=-183°C 3)PN2：将GN2经由纯化器(Purifier)纯化处理，产生高纯度的N2。一般液态原氮的纯度为 99.9999%，经纯化器纯化过的氮的纯度为99.9999999% 4)PO2：经压缩机压缩冷却气体成液态气体，经二次分溜获得99%以上纯度之O2，再除去N2、 Ar、CnHm。另外可由电解方式解离H2&O2 5)Par：经压缩机压缩冷却气体成液态气体，经二次分溜获得99.0%以上纯度之氩气。因Ar在空 气中含量仅0.93%。生产成本相对较高。 6)PH2：经压缩机压缩冷却气体成液态气体，经二次分溜获得99.0%以上纯度之H2。另外可由 H2O电解解离H2&O2。制程廉价但危险性高易触发爆炸。 7)PHe：由稀有富含He的天然气中提炼，其主产地为美国及俄罗斯。利用压缩机压缩冷却气体 为液态气体，易由分溜获得。He lium=-268.9°C，Methane (甲烷)= -161.4°C
阀门部件中英文对照 阀valve 阀板valve deck plate 阀板valve plate 阀板式活塞泵valve deck plate type piston pump 阀板式活塞泵valve plate type piston pump 阀瓣Disc 阀操纵杆valve operating rod 阀痤槽valve seat recess 阀挡valve grid 阀挡valve positioner 阀挡valve stop 阀导杆valve tail rod 阀导向器valve guide 阀盖bonnet 阀盖衬套bonnet bush 阀盖垫片bonnet gasket 阀杆stem 阀杆valve rod 阀杆valve spindle 阀杆端部尺寸Dimmension of valve stem end 阀杆环stem ring 阀杆螺母Yoke bushing Yoke nut 阀杆填料stem packing 阀杆头部尺寸Dimension of valve stem head 阀簧valve spring 阀簧压板valve spring plate 阀控水锤泵valve-controlled hydraulic ram 阀框架valve yoke 阀门Valve 阀门传动装置valve bandle set 阀门和管件Valves and Fittings 阀门盘根valve packing 阀门手柄valve handle 阀盘disc 阀盘valve disc 阀片Disc 阀球valve ball 阀驱动臂valve driving arm 阀驱动臂valve motion arm 阀式活塞valve type piston 阀式活塞valve type bucket 阀室式活塞泵valve box type piston pump
