电加热导热油炉使用方法和注意事项(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-6050-79 电加热导热油炉使用方法和注意事
项(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管
理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，
使日常工作或活动达到预期的水平。下载后就可自由编辑。
电加热导热油炉是一种新型、安全、高效节能、低压(常压下或较低压力)并能提供高温热能的特种工业炉，是一种以电为热源，导热油为热载体，利用循环油泵强制液相循环，将热能输送给用热设备后继而返回重新加热的直流式特种工业炉。电加热导热油炉系统由防爆电加热器、有机热载体炉、换热器(可配置)、控制柜、热油泵、膨胀槽等组合成一个撬块，用户只仅需接入电源、介质的进出口管道及一些电气接口即可使用。
电加热导热油炉使用方法和注意事项如下：
第一条电加热导热油炉的操作人员，应经过电加热导热油炉方面知识的培训，并经当地锅炉安全监察机构考核发证。
第二条电加热导热油炉使用单位，必须制订电加热导热油炉操作规程。操作规程应包括电加热导热油炉启动、运行、停炉、紧急停炉等操作方法和应注意事项。操作人员必须按操作规程进行操作。
第三条电加热导热油炉范围内的管道应采取保温措施，但法兰连接处不宜采用包覆措施。
第四条电加热导热油炉在点火升压过程中，应多次打开锅炉上的排气阀，以排净空气、水及有机热载体混合蒸汽。对于气相炉，当有机热载体的温度与压力符合对应关系后，应停止排气，进入正常运行。
第五条有机热载体必须经过脱水后方可使用。不同的有机热载体不宜混合使用。需要混合使用时，混用前应由有机热载体生产单位提供混用条件和要求。
第六条使用中的有机热载体每年应对其残碳、酸值、粘度、闪点进行分析，当有两项分析不合格或热载体分解成份的含量超过10%时，应更换热载体或对热载体进行再生。
第七条电加热导热油炉受热面应定期进行检查
和清洗，应将检查和清洗情况存入锅炉技术档案。
第八条电加热导热油炉安装或重大修理后，在投入运行前应由使用单位和安装或修理单位进行 1.5倍工作压力的液压试验，对于气相炉应按第15条进行气密性试验。合格后才能投入运行。液压试验与气密试验时，当地锅炉安全监察机构应派人参加。
第九条锅炉房应有有效的防火和灭火措施。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here
YF-ED-J7871 可按资料类型定义编号 导热油炉运行安全操作规 程实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
导热油炉运行安全操作规程实用 版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 一、危险性分析 1、有机热载体变质会导致锅炉受热面过 热、爆管，进而引起火灾。 2、导热油系统采用的循环泵长期使用的磨 损造成理论的泵输送量的降低，也减少了导热 油的循环速度。 3. 法兰连接、焊接质量、密封存在问题， 易发生泄漏事故，密封不当会引起火灾、中毒 事故 4、超压：在启动过程中，随着有机热载体
的加热，溶解在其中的其他气体或水分逐渐分离出来，可能造成超压和爆沸事故。 二、安全操作规程 1、为确保导热油炉安全有效运行，为树脂生产提供最佳加热效果，操作人员必须坚守岗位，认真操作，定期对油炉加热系统进行维护保养。保证油炉安全经济运行。 2、导热油炉在运行前，操作人员应做好准备工作，检查供热系统所有阀门开关，是否处在工作位置，检查高位贮油罐、低位贮油罐液位是否正常，导热油炉体、鼓风机、引风机、循环泵进行全面检查，正常方可开机。 3、导热油运行主要工艺参数： ①、出口油温：100℃-310℃油压达 0.3MPa-0.32 MPa
导热油运行注意事项 一、主要术语 1.导热油 ●以液相或气相进行热量传递的物质。 ●导热油即有机热载体，又名热传导液，分矿物油型和合成型 ●矿物油型热传导油：石油加工过程中某段馏分经精制后调配功能添加剂制得。 ●合成型导热油：以化工或石油化工产品为原料，经有机合成工艺制得。 2.开式和闭式传热系统 ●膨胀油槽直接与大气相通的传热系统称为开式传热系统。 ●膨胀油槽采用惰性气体（一般为氮气）封闭的传热系统称为闭式系统。 3.最高使用温度 ●根据导热油分类标准（GB/T 7631.12-94），产品类别按最高使用温度划分。最高使用温度采用热稳定性试验法确定。最高使用温度系指某产品经热稳定性试验测得变质率不大于10％所对应的温度，最高实际使用温度系指加热器出口处测得的主流体最高平均温度。 ●一般情况下，任何一种导热油产品，尤其是矿物油型产品，其最高实际使用温度应较其最高使用温度至少低 20℃，以保证一定的使用寿命及较好的安全性和经济性。 4.热稳定性 ●从试验角度讲，热稳定性是在规定的试验温度及时间条件下，导热油在隔绝空气状态下，因受热作用(热裂解和热聚合)而表现出的稳定性。 ●对某一特定产品来说，其热稳定性由组成、纯度、精制深度、馏程范围等因素决定。 ●热裂解反应，生成气体和低沸物。 ●热聚合反应，生成高沸物和高分子粘稠状聚合物，最后形成沉渣。 ●导热油在实际运行中，热裂解和热聚合反应会伴随始终，其组成无时无刻不在发生变化，是不可避免的，但其程度可以控制。 ●热氧化反应，生成低分子或高分子的醇、醛、酮、酸等酸性组分，并进一步生成胶质、沥青质等粘稠物质，最后形成沉渣。
●热氧化是非正常情况引起的，一旦发生，会产生很坏的影响（加速热裂解和热聚合反应，酸性物质造成设备腐蚀和泄漏，粘度迅速增大，传热效率降低，造成过热和炉管结焦），但可以通过加入高温导热油复剂避免或延缓。 二、主要技术指标 1.热稳定性 热稳定性是导热油区别于其他油品的重要使用性能，标准号为SH/T 0680-1 999。 该方法是在一定试验温度(产品标准中规定的最高使用温度)下，将试样隔绝空气加热至规定时间，然后观察并记录其外观；计算出气相分解产物质量；对加热前后的试样进行气相色谱分析，通过模拟蒸馏曲线确定试样生成的低沸物和高沸物含量；称取一定量加热后的试样,在球管蒸馏器中测定不能蒸发的产物含量；最后计算出试样的变质率。 L－QB和L－QC的热稳定性指标为在其最高使用温度下加热720h，总变质率不大于10％；L－QD的热稳定性指标为，在其最高使用温度下加热1000h，总变质率不大于10％。 经对国内各种类型产品进行评定，矿物油型产品的最高使用温度不超过32 0℃，这符合国内目前的应用实际。 2初馏点 对于在开式系统中使用的导热油来说，初馏点是一项重要指标。实际应用中发现，有些初馏点很低的产品在开式系统中使用，造成操作不平稳，挥发损耗相当大，年补充量可达50％以上。这不仅使用户承担了不必要的经济损失，而且由于轻组分挥发，造成粘度增高，传热效率下降，加热设备超温和炉管结焦等一连串的问题，降低了传热系统的整体安全性和导热油的经济性。 在大量试验基础上，规定在开式设备中使用的导热油的初馏点不低于其最高使用温度，试验方法采用模拟蒸馏气相色谱法。 3闪点和自燃点 闪点和自燃点是导热油的安全性能指标，预示运行中的导热油遇明火发生燃烧或在空气中自燃的倾向。规定闭口闪点不低于100℃，自燃点为报告。 根据对市场采样和生产厂送样的分析测试，闭口闪点不低于100℃的要求全部可以达到，这是一项基本的安全要求。而开式系统使用的产品，如闪点过低，可能是安全的隐患。实际应用中，设备的膨胀罐因导热油闪点和初馏点过低而着火的事故时有发生，因此还应对开口闪点合理控制。L－QB240、L－QB280、L－Q B300和L－QC320的开口闪点分别为160℃、180℃、190℃和200℃。
导热油炉安全注意事项(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 导热油炉的主要危险是火灾。导热油一旦从导热油炉供热系统泄漏，由于自身温度很高，又接触火焰或接近火焰，就会被点燃或自燃，造成火灾。另外，导热油炉也会因导热油带水等原因，而发生爆炸事故。 防范导热油炉事故必须从设备和介质两方面同时着手，一是使设备具有足够的强度和严密性，不破不漏；二是使导热油在受热中不过热，不变质，正常流动与换热。主要有： 1.所用导热油炉应是国家定点厂家的合格
产品。 2.导热油炉供热系统的安装应由制造厂家或定点安装单位完成，质量合格且符合规程规定。 3.导热油炉供热系统的安装应由制造厂家或定点安装单位完成，质量合格且符合规程规定。 4.导热油的供货单位应提供导热油的理化性能数据且应符合国家标准要求。导热油在使用中应每年化验一次，发现问题及时更换或再生。 5.导热油炉在启动中应充分排放空气、水蒸汽和轻组分。在运行中应维持导热油足够高的流速，防止断电停泵，以免导热油过热结焦或积碳。过滤器应定期清理。
6.导热油炉及供热系统的安全装置应齐全完好，超温、超压保护装置应灵敏可靠。 请在这里输入公司或组织的名字 Please enter the name of the company or organization here
导热油炉操作规程 一、启动前的检查 1、加热炉及其周围是否清洁无杂物，检查炉体、燃烧器、控制器、看火孔、烟（囱）道等是否正常； 2、倒通工艺设备及流程，检查膨胀槽油位是否在1／4－1／2液位以上位置，温度计、压力表等是否正常； 3、接通加热炉控制柜电源，检查电压是否正常，检查指示灯及各显示仪表是否正常； 4、调整好燃气主减压阀、次减压阀，使压力控制为0.005MPa。 二、启动 1、启动导热油循环泵（运一备一，参照水泵操作规程执行），启泵后正常循环0.5小时左右使压力平稳； 2、按燃烧器启动按钮，观察炉膛火焰是否正常燃烧，若不点火，应在排除故障后，再次启动燃烧器。 三、停炉操作 1、正常停炉 ①逐步降低温度，关闭燃烧器，停止燃烧； ②待热油温度降至70℃以下，停止热油循环泵的运行（参照水泵操作规程执行）； ③关闭总电源，做好交接班记录。 2.紧急停炉
如果因紧急情况紧急停炉时，应迅速关闭燃烧器，同时沿燃烧器铰轴将燃烧器移开，让炉膛与烟囱之间形成自然通风状态，将炉膛内的蓄热散发，以便导热油自然冷却，防止过热。 四、注意事项 1、巡回检查时应注意检查导热油炉周围是否发生泄漏，附近应有配置足够的油类及电器类的消防器材，不准用水作为灭火剂； 2、导热油的最高工作温度不得超过300℃，高温状态时应确保导热油循环良好； 3、膨胀槽不得参与系统试压，膨胀槽的溢流管及放空管不得加设阀门；正常工作时，膨胀槽内导热油应处于约1/2左右； 4、停炉时必须待导热油温度降到70℃以下方可停止热油循环泵运行； 5、如果燃烧器没有正常点燃，应立即关闭燃气阀，检查并排除故障后再启动燃烧器重新点火。

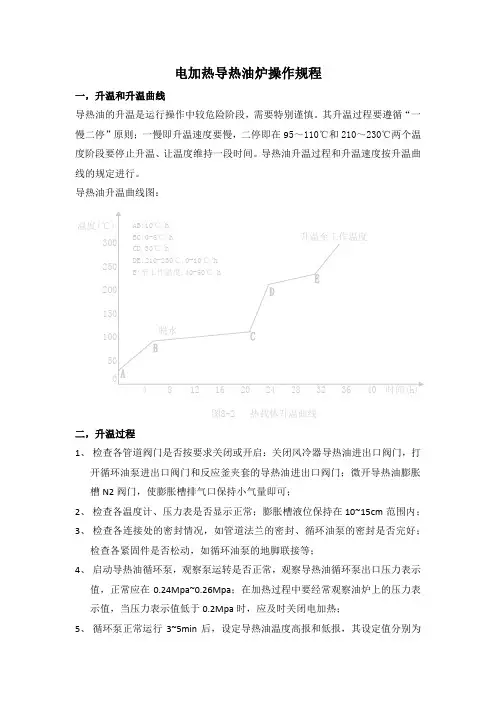

电加热导热油炉操作规程 一，升温和升温曲线 导热油的升温是运行操作中较危险阶段，需要特别谨慎。其升温过程要遵循“一慢二停”原则；一慢即升温速度要慢，二停即在95～110℃和210～230℃两个温度阶段要停止升温、让温度维持一段时间。导热油升温过程和升温速度按升温曲线的规定进行。 导热油升温曲线图： 二，升温过程 1、检查各管道阀门是否按要求关闭或开启：关闭风冷器导热油进 出口阀门，打开循环油泵进出口阀门和反应釜夹套的导热油进 出口阀门；微开导热油膨胀槽N2阀门，使膨胀槽排气口保持小 气量即可； 2、检查各温度计、压力表是否显示正常；膨胀槽液位保持在 10~15cm范围内； 3、检查各连接处的密封情况，如管道法兰的密封、循环油泵的密 封是否完好；检查各紧固件是否松动，如循环油泵的地脚联接 等； 4、启动导热油循环泵，观察泵运转是否正常，观察导热油循环泵 出口压力表示值，正常应在0.24Mpa~0.26Mpa；在加热过程中要 经常观察油炉上的压力表示值，当压力表示值低于0.2Mpa时， 应及时关闭电加热； 5、循环泵正常运行3~5min后，设定导热油温度高报和低报，其设 定值分别为所需温度值±5℃，并根据升温情况调节设定值直至 升温到工艺要求的温度；升温过程中控制升温速度10℃/h,直到 90～95℃。因为低温时，油的粘度大，受热面管内流速较低， 管壁油膜较厚，传热条件差，如升温速度过快，容易使局部油 膜温度升高。 6、95～110℃范围是清除系统内残存水分和热载体所含微量水阶
段。升温速度控制在5℃/h范围。当高位槽放空管处排汽量较大时，底部有水锤声，管道振动加剧，各处压力表指针摆动幅度较大时，必须停止升温，保持恒温状态。在95～110℃之间反复几次，才能将水分排尽。不能盲目加快升温脱水过程，因为一旦系统内水分剧烈蒸发汽化，体积将迅速膨胀，不仅可能引 起“突沸”，使油位急剧膨胀而大量喷出，而且可能会使整个系统压力急剧升高，导致受压元件破裂，造成重大事故。 7、脱水过程完成后，以20℃/h的速度继续升温。但仍应注意可能 会有残余水蒸发，必要时停止升温。当温度达到210～230℃时要停止升温，这时主要为脱去热载体中的轻组分。热载体中轻组分的存在，使闪点降低，一旦泄漏引起燃烧的可能性就增 大，轻组分以气相存在，会造成“气阻”，使循环油泵泵压不稳、流量下降甚至中断。当放空管中无气体排出，循环油泵泵压稳定，即可继续以10℃/h的速度升温。 8、 从210℃直至热载体工作温度是在脱气结束后进行，这时应全面 检查各测量、控制仪表的指示、动作是否灵敏、准确；各附属设备工作是否正常，全面检查导热油炉和供热系统工作是否正常，能否满足生产需要。 3， 升温注意事项 1、 升温过程应严格按图中的升温曲线进行。升温曲线的规定，目 的在于保护设备和热载体，不因升温过快而造成设备热膨胀不均匀，局部应力集中而损坏，避免局部受热不均匀引起热载体过热分解、结焦，和水分突然蒸发而使热载体冲出，导致超压爆炸事故的发生。 2、 当热载体温度升到200℃以上时，应对设备及整个系统进行一次 全面检查，并对所有的螺栓连接部位进行一次紧固，消除因热膨胀所引起的泄漏。 3、注意热载体的膨胀量。不含水分的热载体体积膨胀与温度有
导热油使用注意事项： 1.必须根据用热工艺要求正确选择导热油，油炉和流程。系统中应避免油不流动的死角。正确设计和安装膨胀槽和低位槽，确保导热油长期安全运行。 2.本系列导热油严禁混入水、酸、碱等杂质。 3.第一次使用的用油设备、管道必须清洗干净，不允许的水份和铁锈等杂质存在。 4.加热系统中要使用耐高温垫圈，防止热油泄露，引起安全事故。 5.使用新导热油或油炉时必须注意严格脱水。首先应打开膨胀槽排空管，再启动热油泵，后点火升温。开始升温速度不易过快，当温度升至120℃左右时，保温6－8小时（新设备约24小时），脱除微量水份。升温至200℃左右时，再保温2－4小时，脱除少量轻组份。 6.开车时先启动循环泵，正常运行后再点火升温，停炉时必须先停火，循环泵继续运行待温度降至130℃左右时方可停泵。 7.定期检查油质变化，及时添、换新油。 8.禁止超温使用。 导热油是现在一种非常普遍运用的设备，它出现在工业生产的各个地方，只要是对温度有要求的地方，导热油必然会出现。 导热油能使温度均匀较热，这样就可以降低温差变化对设备的要求，可以大大地减小成本，提高利用率。而且导热油也是一种能够控制温度，使温度均匀，在使用时能够提高生产工艺，节省成本。高温导热油加热时不产生剧变，提高了设备的寿命。导热油正因为有这样的性能，现在被广泛地运用在工业领域。它能在更大范围内，对不同的温度加热，大大提高了系统设备的工艺。使用时，一定要按照规章作业，发生泄漏人员马上疏散。 当刚购买之后，一定要先确定产品的最高使用温度。在最高使用温度时，看看外观是否透明，有无悬浮物，在确保之后投入使用。 导热油（Thermal conductive oil）曾名为“热载体油”（GB/T 4016-1983《石油产品名词术语》），是用于间接传递热量的一类热稳定性较好的专用油品。导热油属于石油化工产品的润滑剂系列，化学性质较稳定，不像轻质油那么容易着火燃烧；具有抗热裂化和化学氧化的性能，传热效率好，散热快，热稳定性很好，主要用于工业、精细化工、化纤工业、木材加工、电器加工等领域。 快速导航 目 录 ?1物质介绍 ?2物质特性 ?3主要性能 ?4物质分类 ?5应用范围 ?6检测要素
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 导热油炉开工安全注意事项(最 新版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
导热油炉开工安全注意事项(最新版) 为保证化产车间导热油炉开工期间人身、设备、工艺等的安全顺利进行，确保一次性安全开工，特提出如下的安全注意事项。 1、所有参加开工的人员必须进行安全教育，并且详细地了解工艺及设备的名称、管线、阀门等的具体位置，做到心中有数。 2、开工现场必须听从统一指挥，严禁出现多重指挥，要做到忙而不乱。 3、循环泵已单体试车成功，并确认接地、盘车、润滑已安全无误。 4、各种管线已试压、试漏完毕，保证畅通，再沸器、高位油槽、炉膛等已清扫置换、气密完毕，检验安全合格，达到开车的要求。 5、启动循环泵（冷循环）时，特别注意高位油槽的液位下降，及时补油，防止抽空，保证泵的安全运行。
6、冷循环运行确认安全正常后，方可启动燃烧器开始加热。 7、燃烧加热前应对炉膛进行强制清扫（10分钟以上），并把风门调到最大，直到分析合格方可进行下一步操作。 8、煤气系统的煤气预热器、过滤器等已能安全正常使用，但必须保证煤气压力平稳，确保安全均匀加热。 9、点火完成后，检查各工艺、设备在正常安全的前提下，才可开始烘炉（100℃以下）。 ①温度不能过高，升温严禁过快，严格按照烘炉曲线升温。 ②特别注意煤气压力的波动，保证安全操作。 10、当温度升到100℃以上时，开始煮炉（脱水）（100℃--130℃）。 ①脱水阶段注意循环泵出口压力的波动，必要时需排气脱水，确保循环泵及系统安全运行。 ②特别注意升温速度，必要时停炉降温，确保安全。 ③认真检查管线设备热膨胀支撑，及时加固，防止和消除泄漏，保证每一个设备管线的安全运行。 11、正常运行灭火时，复位点火不成功，应强制吹扫10分钟，
操作规程编号：YTO-FS-PD903 导热油锅炉安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
导热油锅炉安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、操作人员必须持有特种作业操作合格证方可独立操作； 2、点炉前必须检查系统所有设备是否处于正常状态，检查燃气供给情况； 3、接通电源，启动热油泵，观察并记录压力、温度有关参数是否正常，运行30分钟，使压力、温度参数稳定； 4、按动燃烧器启动按钮，进行点火操作，观察吹扫至升温过程是否正常，保持导热油一定升温速度，每小时30℃至50℃； 5、密切监视膨胀槽液位报警，压力表，燃烧情况，正确调整车间用热各种参数； 6、随时检查热油炉受压部件，热油泵，阀门，管道焊接部位是否有泄漏、变形等异常现象； 7、根据车间要求设定导热油出口温度，司炉工根据这一温度控制、保证出口热油温度稳定供热，同时调整用气量，保证燃料燃烧处于最佳状态； 8、正常停炉时，应先关闭天然气，停止燃烧，待导热
导热油使用手册 深圳市特种设备安全检验研究院张居光 一、主要术语 1.导热油 ●以液相或气相进行热量传递的物质。 ●导热油即有机热载体，又名热传导液，分矿物油型和合成型 ●矿物油型热传导油：石油加工过程中某段馏分经精制后调配功能添加剂制得。 ●合成型导热油：以化工或石油化工产品为原料，经有机合成工艺制得。 2.开式和闭式传热系统 ●膨胀油槽直接与大气相通的传热系统称为开式传热系统。 ●膨胀油槽采用惰性气体（一般为氮气）封闭的传热系统称为闭式系统。 3.最高使用温度 ●根据导热油分类标准（GB/T 7631.12-94），产品类别按最高使用温度划分。最高使用温度采用热稳定性试验法确定。最高使用温度系指某产品经热稳定性试验测得变质率不大于10％所对应的温度，最高实际使用温度系指加热器出口处测得的主流体最高平均温度。 ●一般情况下，任何一种导热油产品，尤其是矿物油型产品，其最高实际使用温度应较其最高使用温度至少低20℃，以保证一定的使用寿命及较好的安全性和经济性。 4.热稳定性 ●从试验角度讲，热稳定性是在规定的试验温度及时间条件下，导热油在隔绝空气状态下，因受热作用(热裂解和热聚合)而表现出的稳定性。 ●对某一特定产品来说，其热稳定性由组成、纯度、精制深度、馏程范围等因素决定。 ●热裂解反应，生成气体和低沸物。 ●热聚合反应，生成高沸物和高分子粘稠状聚合物，最后形成沉渣。 ●导热油在实际运行中，热裂解和热聚合反应会伴随始终，其组成无时无刻不在发生变化，是不可避免的，但其程度可以控制。 ●热氧化反应，生成低分子或高分子的醇、醛、酮、酸等酸性组分，并进一步生成胶质、沥青质等粘稠物质，最后形成沉渣。
电加热导热油炉安全操作规程 一、开机前的准备工作： 1、检查阀门的开、闭状态，其中应开启的阀门有：主循环油泵的进 出口阀门、主循环管路系统阀门。应关闭的阀门有：主回油管路上的放尽阀门、膨胀油箱上的放尽阀、反应釜夹套及内置盘管的导热油进出阀门、放空阀 2、检查电路方面：电控柜的电源是否接通；观察测温仪表是否显示 并记录显示温度。 3、检查各联接件间的密封情况。如泵进出口阀门、法兰的密封；加 热炉炉胆的法兰密封情况；循环油泵的密封情况等是否完好。以及各紧固件是否松动，如循环油泵的地脚联接情况等。 二、开机 1、注油 检查导热管路循环系统上所有阀门开、闭状态，确保在正确的位置，方可注油 2、注油结束后，导热管路循环系统开泵冷油循环，2小时后，检查泵进口过滤器网是否有杂物。 3、初升温阶段： ⑴启动热油循环泵，开电热器升温，以每10℃/时的升温速度进行升温。直到90℃。 ⑵．脱水阶段： 当升温到90～100℃范围内是驱赶系统内残存水份和有机热载体所含微量
水份阶段。升温速度控制在5℃/时的范围内，此时间的长短视脱水情况而定。当高位膨胀槽放空管处排气量较大，底部有水击声，管道振动加剧，各处压力表指针摆动幅度较大时。必须停止升温，保持恒温状态，必要时可停止电热器。 ⑶．再升温阶段： 当有机热载体炉和管道中响声变小，热油循环泵不再出现抽空现象(泵出口压力降至0.1MPa以下，有沉重的喘气声)时，可以5℃/时的速度再升温，但不能超过120℃，直到放空管不在有汽体排除为止。 ⑷．脱轻组分(脱气)阶段： 脱水过程完成后，以10℃/时的速度再升温，但仍应注意可能会有残余水份蒸发，随时停止升温。当温度达到190～230℃时要停下来，这时主要脱去热载体中的轻组分。在液相供热的热载体中的轻组分以气相存在，会造成“气阻”使热油循环泵压力不稳，流量下降或中断。 脱轻组分过程的长短视残热载体的质量而定。当放空管不在有气体排出，热油循环泵压力稳定，即可以15～20℃/时的速度再升温。 ⑸．再升温阶段： 从230℃直到热载体工作温度是在脱气结束后以20℃/时的速度再升温，直到油温到280度为止。这时候应全面考察各检测仪表的指示、动作是否灵敏、准确。各配套辅机、附属设备工作是否正常。全面检查热载体炉和整个供热系统工作是否正常。 三、停机 1、关闭电加热器电源，循环泵不得关闭电源
导热油锅炉安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
导热油锅炉安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、操作人员必须持有特种作业操作合格证方可独立操 作； 2、点炉前必须检查系统所有设备是否处于正常状态， 检查燃气供给情况； 3、接通电源，启动热油泵，观察并记录压力、温度有 关参数是否正常，运行30分钟，使压力、温度参数稳定； 4、按动燃烧器启动按钮，进行点火操作，观察吹扫至 升温过程是否正常，保持导热油一定升温速度，每小时 30℃至50℃； 5、密切监视膨胀槽液位报警，压力表，燃烧情况，正 确调整车间用热各种参数； 6、随时检查热油炉受压部件，热油泵，阀门，管道焊
接部位是否有泄漏、变形等异常现象； 7、根据车间要求设定导热油出口温度，司炉工根据这一温度控制、保证出口热油温度稳定供热，同时调整用气量，保证燃料燃烧处于最佳状态； 8、正常停炉时，应先关闭天然气，停止燃烧，待导热油降到100℃以下时方可停止热油循环泵的运行，关闭总电源，并做好记录； 9、如出现突然停电或紧急停炉时，应迅速停止燃料供给，同时进行自然通风，或采取冷油置换措施； 10、车间必须通风良好，严禁烟火，不同油品不能混用，导热油中绝对不能有水； 11、司炉工在调整热油泵时，必须先打开应开阀门，后关闭应关阀门，必须精通各管道走向，各阀门用途； 12、正确处理发生异常情况，发现隐患及时向上级有
是以煤、重油、轻油、可燃气体其他可燃材料为燃料，导热油为热载体。利用循环油泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的直流式特种工业炉，导热油，又称有机载体或热介质油，作为中间传热介质在工业换热过程中的应用已有五十年以上的历史。 导热油炉是一种以热传导液为加热介质的新型特种锅炉。具有低压高温工作特性。随着工业生产的发展和科学技术的进步，有机热载体炉得到了不断的发展和应用。导热油炉的工作压力虽然比较低，但炉内热传导液温度高，且大多具有易燃易爆的特性，一旦在运行中发生泄漏，将会引起火灾、爆炸等事故，甚至造成人员伤亡和财产损失。因此，对有机热载体炉的安全运行和管理，必须高度重视。 现将燃煤液相有机热载体炉的安全操作规程介绍如下： 一、点火升温 （一）有机热载炉投入运行前的必备条件 1、办理有机热载体炉登记手续，领取使用登记证。新炉安装后应经当地锅炉检验所检查验收合格，使用单位填好“锅炉登记卡”，到当地质量技术监督局锅炉安全监察部门办理登记手续，领取使用登记证。无证炉不得投入运行。 2、司炉人员应经质量技术监督部门考核，持有《热载体炉司炉操作证》，司炉人员除了符合工业锅炉司炉工条件外，还应经过热载体炉专门知识培训。 3、使用单位应有健全的管理制度及安全操作规程。 （二）点火前的准备工作 1、有机热载炉内、外部的检查和准备，包括： 有机热载炉内部残存水已放尽、吹干；炉膛内杂物清除干净；各检查孔、人孔等都已密闭，使用填料符合热载体炉介质要求。 安全附件和保护装置的检查 1) 压力表弯管前端的针形阀或截止阀处全开状态。压力表精度、量程、表盘直径符合要求，无压力时指针回零。 2) 液位计放油管阀门处关闭状态，放液管已与储存罐正确联接。 3) 温度计及自动记录仪表已校验合格；超温超压报警、自动连锁保护装置已投入，电器控制各接点无异常。 4) 燃烧通风设备检查，无异常。 2．介质化验及冷态循环 有机热载炉使用的热传导液质量合格，对热载体锅炉安全运行关系极大，所以，应先对使用的热传导液取样化验或有供应方的相关质量证明，应明确： 1) 热传导液最高使用温度是否与有机热载体炉供热条件一致。炉出口温度至少应比热传导液允许使用温度低30~40℃，否则热传导液在使用中会很快分解变质，提前失效。 2) 抽样化验，测定热传导液的外观质量、闪点、粘度、酸值、残炭和水分，与热传导液生产厂提供的质量证明书是否相符，同时也为今后运行中介质质量变化监测提供依据。 装油将化验合格的热传导液用加油泵往炉内和膨胀器内注入热传导液。在加油泵向系统注热传导液时,应再检查一遍炉体、用热设备、管道系统的排污阀、放油阀是否关好，以免热传导液流失。同时将管道和炉体上的排汽阀逐一打开，排除空气，直至有油流出时关闭。当膨胀器液位计上出现油位时停止注热传导液，然后启动循环泵，进行冷态循环。 冷态循环冷态循环的目的是试验整个供热系统是否有滞阻现象，设备、管路、阀门等处有无渗漏，循环泵的流量和扬程能否满足生产要求。由于冷油粘度较高，故热载体炉进出口压力差比较大，管路系统的流动阻力也较大，每台循环泵应轮流启动、试车，使冷油在系统内循环6~8小时。冷态循环中，还要经常打开放气阀门排放残存空气，观察并记录各点压
编订：__________________ 单位：__________________ 时间：__________________ 电加热导热油炉使用方法和注意事项(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-6050-79 电加热导热油炉使用方法和注意事 项(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管 理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作， 使日常工作或活动达到预期的水平。下载后就可自由编辑。 电加热导热油炉是一种新型、安全、高效节能、低压(常压下或较低压力)并能提供高温热能的特种工业炉，是一种以电为热源，导热油为热载体，利用循环油泵强制液相循环，将热能输送给用热设备后继而返回重新加热的直流式特种工业炉。电加热导热油炉系统由防爆电加热器、有机热载体炉、换热器(可配置)、控制柜、热油泵、膨胀槽等组合成一个撬块，用户只仅需接入电源、介质的进出口管道及一些电气接口即可使用。 电加热导热油炉使用方法和注意事项如下： 第一条电加热导热油炉的操作人员，应经过电加热导热油炉方面知识的培训，并经当地锅炉安全监察机构考核发证。
第二条电加热导热油炉使用单位，必须制订电加热导热油炉操作规程。操作规程应包括电加热导热油炉启动、运行、停炉、紧急停炉等操作方法和应注意事项。操作人员必须按操作规程进行操作。 第三条电加热导热油炉范围内的管道应采取保温措施，但法兰连接处不宜采用包覆措施。 第四条电加热导热油炉在点火升压过程中，应多次打开锅炉上的排气阀，以排净空气、水及有机热载体混合蒸汽。对于气相炉，当有机热载体的温度与压力符合对应关系后，应停止排气，进入正常运行。 第五条有机热载体必须经过脱水后方可使用。不同的有机热载体不宜混合使用。需要混合使用时，混用前应由有机热载体生产单位提供混用条件和要求。 第六条使用中的有机热载体每年应对其残碳、酸值、粘度、闪点进行分析，当有两项分析不合格或热载体分解成份的含量超过10%时，应更换热载体或对热载体进行再生。 第七条电加热导热油炉受热面应定期进行检查
内部编号：AN-QP-HT691 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 导热油炉运行安全操作规程通用范本
导热油炉运行安全操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 一、危险性分析 1、有机热载体变质会导致锅炉受热面过热、爆管，进而引起火灾。 2、导热油系统采用的循环泵长期使用的磨损造成理论的泵输送量的降低，也减少了导热油的循环速度。 3. 法兰连接、焊接质量、密封存在问题，易发生泄漏事故，密封不当会引起火灾、中毒事故 4、超压：在启动过程中，随着有机热载体的加热，溶解在其中的其他气体或水分逐渐分离出来，可能造成超压和爆沸事故。
导热油炉安全操作规程 (一)点火前的准备工作 1.导热油炉内、外部的检查和准备，包括： (1)炉内部残存水已放尽、吹干；炉膛内杂物清除干净；各检查孔、人孔等都已密闭，使用填料符合热载体炉介质要求。 (2)安全附件和保护装置的检查 (3)压力表弯管前端的针形阀或截止阀处全开状态。压力表精度、量程、表盘直径符合要求，无压力时指针回零。 (4)液位计放油管阀门处关闭状态，放液管已与储存罐正确联接。防爆门处完好状态。 (5)温度计及自动记录仪表已校验合格；超温超压报警、自动连锁保护装置已投入，电器控制各接点无异常。 (6)燃烧通风设备检查，无异常。 2.介质化验及冷态循环 导热油炉使用的热传导液质量合格，对热载体锅炉安全运行关系极大，所以，应先对使用的热传导液取样化验或有供应方的相关质量证明，应明确： (1)热传导液最高使用温度是否与导热油炉供热条件一致。炉出口温度至少应比热载体允许使用温度低，否则热载体在使用中会很快分解变质，提前失效。 (2)抽样化验，测定热载体的外观质量、闪点、粘度、酸值、残炭和水份，与热载体生产厂提供的质量证明书是否相符，同时也为今后运行中介质质量变化监测提供依据。 (3)装油将化验合格的热传导液用加油泵往炉和膨胀槽内注入热传导液。在加油泵向系统注热传导液时,应再检查一遍炉体、用热设备、管道系统的排污阀、放油阀是否关好，以免热传导液流失。同时将管道和炉体上的排汽阀逐一打开，排除空气，直至有油流出时关闭。当膨胀槽液位计上出现油位时停止注传导液，然后启动循环泵，进行冷态循环。
(4)冷态循环冷态循环的目的是试验整个供热系统是否有滞阻现象，设备、管路、阀门等处有无渗漏，循环泵的流量和扬程能否满足生产要求。由于冷油粘度较高，故热载体炉进出口压力差比较大，管路系统的流动阻力也较大，每台循环泵应轮流启动、试车，使冷油在系统内循环6~8小时。冷态循环中，还要经常打开放气阀门排放残存空气，观察并记录各点压力表、温度表、电流表等显示情况，注意记录循环泵电流、进出口压差、循环泵出口压力、导热油炉进出口压差等数据，并检查油泵运行是否平稳，轴承密封是否良好。 (5)拆卸清洗过滤器冷态循环中，系统的各种杂质及热传导液中的残渣等随着冷油循环，在油泵前的过滤器过滤掉，循环结束后，过滤器应拆卸，除尽过滤器内及过滤网上的污物。 (二).点火升温 1.点火操作步骤： (1)开启循环泵，使热传导液循环，对使用冷却水的循环泵在开泵时应先将泵的冷却水接通，检查冷却水进出口是否通畅。 (2)打开膨胀槽和系统最高点上的放空管排汽阀。 (3)点火前应启动引风机，打开送风门，对炉膛和烟道通风5分钟以上(视载体炉的功率大小变动)，排除可能积存的可燃气体。 (4)按照锅炉配备的不同型号的燃烧器的使用说明书，进行点火。 (5)点火后,应调整好配风,使炉膛负压维持在1~3毫米水柱。 (6)调整送风量和引风量，要求火焰处于炉膛中部，充满度好。 2.升温 (1)导热油炉的点火升温是运行操作中较危险的阶段，需要特别谨慎，其升温过程要遵循"一慢二停"原则；一慢即升温速度要慢，二停即在95°~110℃和210°~230℃两个温度段要停止升温，维持这个温度一段时间。 (2)冷炉点火后，控制升温速度10℃/时，直到90~95℃。因为冷炉时油的粘度大，受热面管内流速较低，管壁油膜较厚，传热条件差，如升温速度过快，容易使局部油膜温度过高。 (3)95~110℃范围是驱赶系统内残存水分和热载体所含微量水阶段。升温速度控制在0-5℃/时，视脱水情况决定。
目录 一.ZD350#合成导热油标准技术参数 二.主要设备规格表 三.工作原理图 四．供热工艺流程图 五．设备功能简介 六．调试 七．运行操作 八．故障的诊断与排除 九．导热油常见问题与解答
一.ZD350#合成导热油标准技术参数 1.运动粘度（40℃）mm2/s 16.3-25.6 2.外观淡黄透明 3.水分（%）痕迹 4.机械杂质（％）≤0.05 5.开口闪点（℃）≥180 6.倾点（℃）≤ -35 7.残碳（%）≤ 0.05 8.酸值≤0.05 9.沸点（℃） 372 10.使用温度（℃）≤315 11.最高使用温度（℃） 345 12.馏程（℃）2％ 340 13.操作温度（℃） 290－310 二.主要设备规格表
三．工作原理图（图一：注入式工作原理图）四．供热工艺流程图、轴测图〔详见附图〕五．设备功能简介 ①加热炉
加热炉是加热炉系统的主机部分，有机载热体由此获得热源。主机分为炉本体与燃烧室两大部分。 炉本体又分为圆型和箱型。中小型炉本体采用阀筒型结构，大型炉本体采用箱型结构。燃烧室下部设有落灰装置。 燃烧室的炉排部分采用链条炉排型式，并设有四档速度调速箱，另有上煤、出渣、除尘、鼓风、引风等辅助设备。 ②热油循环泵 热油循环泵是导热油闭路强制循环的动力，要求每台加热炉配置两台泵，其中一台为备用。我公司热油循环泵根据实际运行情况进行开备。 ③膨胀槽（高位槽） 膨胀槽用作导热油因温度变化而产生体积变化的补偿，从而稳定系统载热体的压头，同时还可以帮助系统脱水排气，因此膨胀槽应设置在比系统其他设备或管道高出1.5～2m标高处。正常工作时应保持高液位状态，当突然停电或热油循环泵发生故障而需紧急停炉时，可以将冷油置换阀打开，此时高位槽的冷油利用其位能流经炉管而入贮油槽，从而防止炉管内导热油超温过热。 ④贮油槽（低位槽） 贮油槽主要用来贮存高位槽、炉管及系统排出的导热油。正常工作时应处于低液位状态，随时准备接受外来导热油。排气口（呼吸口）应接至安全区，且不得设置阀门（用氮气保护的系统除外）。 ⑤注油泵（齿轮泵） 2CY齿轮注油泵，用来向系统补充或抽出导热油。泵体上箭头方向应是主轴旋转方向，也是介质的流动方向。 ⑥滤油槽（Y型滤油器） 滤油器用来过滤并清除供热系统中的异物。 ⑦油气分离器 油气分离器用来分离并排除供热系统中的空气、水蒸气及其他气体，从而确保导热油在液相无汽水的状态下稳定运行。 ⑧安全阀 安全阀应设置在加热炉主管线上，且与炉本体之间不得设置阀门，安全阀主要用来防止阀门的误操作而引起的导热油升温超压。 ⑨燃烧系统辅机
管理制度编号：YTO-FS-PD259 导热油炉安全注意事项通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
导热油炉安全注意事项通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 导热油炉的主要危险是火灾。导热油一旦从导热油炉供热系统泄漏，由于自身温度很高，又接触火焰或接近火焰，就会被点燃或自燃，造成火灾。另外，导热油炉也会因导热油带水等原因，而发生爆炸事故。 防范导热油炉事故必须从设备和介质两方面同时着手，一是使设备具有足够的强度和严密性，不破不漏；二是使导热油在受热中不过热，不变质，正常流动与换热。主要有： 1.所用导热油炉应是国家定点厂家的合格产品。 2.导热油炉供热系统的安装应由制造厂家或定点安装单位完成，质量合格且符合规程规定。 3.导热油炉供热系统的安装应由制造厂家或定点安装单位完成，质量合格且符合规程规定。 4.导热油的供货单位应提供导热油的理化性能数据且应符合国家标准要求。导热油在使用中应每年化验一次，发现问题及时更换或再生。 5.导热油炉在启动中应充分排放空气、水蒸汽和轻组
导热油锅炉操作规程 一、启动前的检查 1、检查高位油槽的油位至少应在70%以上，地位油槽的油位在30%左右。保证油品在 升温的过程中产生的膨胀有足够的存储空间。高位槽有足够的冷油冷却锅炉的热油。 2、检查管道系统及蒸汽发生器的阀门处于正确的开关位置。 3、检查锅炉水封烟筒及除渣机有足够的液面保证炉渣的冷却及细灰的处理。 4、检查锅炉及周围是否清洁无杂物，检查炉体、循环泵、蒸汽发生器、减速机是否正常。 5、检查锅炉的高位及低位排油阀是否是处于正常的位置。 6、检查锅炉的各种仪表显示是否正常。 二、启动 1、合上电源开关，检查电压是否正常。把控制旋钮拨到手动的位置。调整锅炉的上油及 回油控制温度值。 2、开启循环泵待压力平稳后缓慢开启出口阀。使得系统内的导热油流动起来。观察高位 油槽的油位，如有下降应及时补充到正常的液位。 3、根据生产的具体情况，决定蒸汽发生器的使用与否。 4、蒸汽发生器的并网操作，详见蒸汽发生器的操作规程。 5、观察锅炉的进口油压及出口油压，当两个表的压力指针平稳不抖动后，根据蒸汽锅炉 的启动顺序进行点火操作。 三、运行 1、锅炉在点火升温过程中，一定要缓慢进行，避免因油品膨胀而发生高位油槽的喷油事 故的发生。 2、必须经常观察高位油槽的油位，保证有足够的液位，避免因导热油的缺失系统进气， 影响系统的安全运行。 3、低位油槽的油位必须保证在排油管的弯头以上，能见为准。 4、导热油锅炉因与蒸汽锅炉的结构的不同，必须经常进行炉膛的看火观察，严格禁止有 结焦，挂壁现象的产生。 5、在运行的过程中要经常检查核对控制盘的仪表显示与现场的显示差别。差别严重时必
须进行处理甚至停炉。 6、要经常观察炉前、炉后压力表的指针抖动情况及压差的变化。如果指针抖动激烈或压 差增加，必须采取措施减缓或停止运行。 7、在运行过程中，严禁以各种原因停止循环泵的运行。 8、在切换循环泵的时候，必须先启动备用泵，待压力平稳循环后，再关闭想要关闭的循 环泵。 9、在不可抗拒的原因全部停泵后，必须进行紧急停炉处理不得进行重新启动的操作。 10、导热油锅炉的生产操作与蒸汽锅炉的方法相同。 四、停炉操作 1、正常停炉 A、停止鼓风、引风及炉排，停止燃烧，除渣机在清净炉渣后停止运行。 B、循环泵运行，随时观察高位油槽的油位，避免系统降温油品冷缩系统进气。 C、待热油温度降至70℃以下后，停止热油循环泵的运行。 D、关闭总电源，做好交接班记录。 2、紧急停炉 A、停止鼓风机、引风机的运转。 B、将炉排开至最大，推出燃烧中的燃煤。 C、快速打开炉门进行炉膛的自然冷却。 D、迅速开启锅炉上联箱的四个排油阀，到指定的位置。 E、操作中不得将排油阀的开度增加或减少。以确保导热油及锅炉的安全。此项必须严 格遵守，切记。
