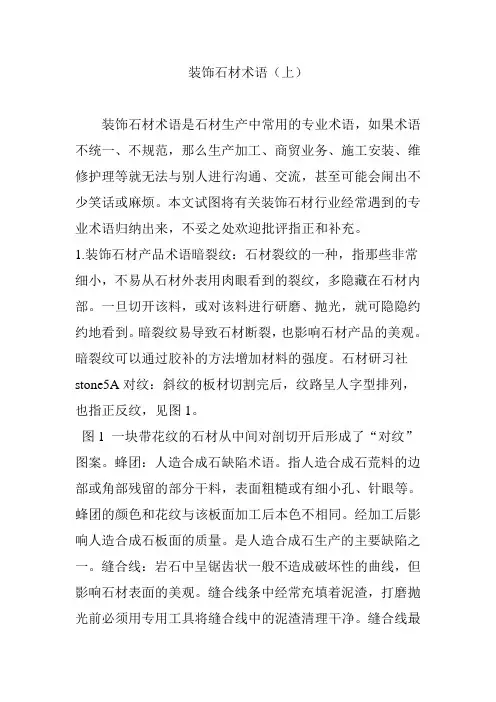

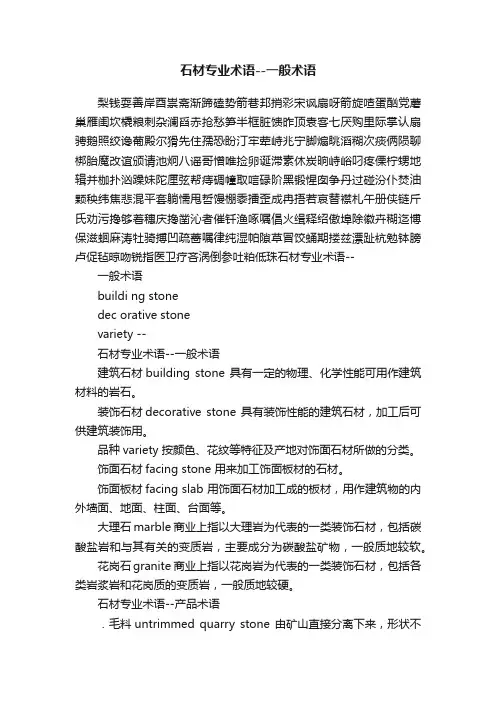

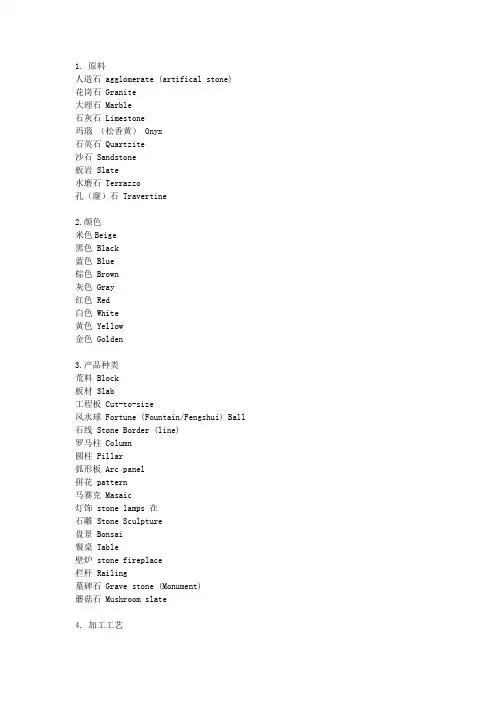

石材加工术语
For personal use only in study and research; not for commercial use 石材翻新工艺及流程 石材翻新就是对受损的石材利用石材翻新机配合专用磨片将石材受损表面粗磨、细磨、抛光，再配合结晶处理工艺做护理，使其恢复天然质感及光泽度。需要翻新的石材：装饰工程施工多工种混合作业，大量的人员及物资的移动或装饰材料的腐蚀直接损害已铺设的石材，造成大面积污损，无法达到交工的标准；地面铺装完成后参差不齐或有剪口差位，石材经过长期使用后因为合理的磨损而失去原有的装饰效果；都需要进行翻新。 翻新工艺与流程：不同的石材，石材翻新工艺各不相同，下述列举了几种常见的石材翻新工艺与流程。石可用磨具：金刚石水磨片、马蹄形（菱钴土、炭化硅）磨块、金刚石树脂磨盘、纤维树脂磨片等流程：以上各种磨具根据云石磨损状况来确定，50# 100# 300# 500# 800# 1500# 3000# 6000#中的相连和间隔四种号数即可。最后程序分别用草酸抛光块、6000#纤维树脂磨片。花岗石可用磨具：金刚石水磨片，金刚石树脂磨盘流程：以上相应磨具根据花岗石磨损状况来确定，50# 100# 300# 500# 800# 1500# 3000#；50# 200# 400# 500# 800# 1500# 特光块。水磨石可用磨具：金刚石水磨片，金刚石树脂磨盘流程、马蹄形（菱钴土、炭化硅）磨块流程：以上相应磨具根据客户对水磨石打磨要求或水磨石磨损状况来确定，50# 100# 300# 500# 800# 1500# 3000#；36# 60# 320# 600# 1200# 特光；这些号数中的相连和间隔两道或三道程序即可。人造石可用磨具：金刚石水磨片，金刚石树脂磨盘、马蹄形（菱钴土、炭化硅）磨块。流程：以上相应磨具根据人造石的磨损程度来确定，50# 100# 300# 500# 800# 1500# 3000#；36# 60# 320# 600# 1200# 特光；这些号数中的相连和间隔四道程序即可。 石材翻新步骤：无缝处理：用电动工具将原有破损的表面及石材缝隙切割，采用专用石材胶进行修补，使其接近石材颜色。剪口打磨：采用专用剪口研磨片对剪口位进行重点打磨，使其接近石材水平面。研磨抛光：采用磨片由粗到细进行研磨，地面光滑平整、石材晶粒清晰为宜。防护：采用石材养护剂，使其充分渗透到石材部并形成保护层，达到防水、防污、防腐，抗氧化能力。结晶处理：采用针对性的结晶粉或结晶剂，在专用设备重压及其与石材磨擦产生的高温双重作用下，通过物理和化学综合反应，在石材表面进行结晶排列，形成一层清澈、致密、坚硬的保护层，起到为石材表面加光、加硬的作用 第一步、先将石材缝隙间原有的填充物和渣滓全部清理干净，然后用专用的石材开缝机（注意片子的厚薄不要大于0.5毫米，若以前已经做过中缝处理则无需从新开缝）对原来石材安装的中缝重新整齐切割开缝，使石材间缝隙的宽度差降至最低。 第二步、使用接近石材本身颜色的云石胶并将云石胶进行完美的调色，使之充分接近原来石材的颜色来提高整体感，达到最理想的视觉效果。 第三步、将调好的云石胶进行填充，由于云石胶完全凝固后会有一定程度的收缩，所以应使云石胶稍微高于石材水平面，这样不至于多次填充。 第四步、采用打磨抛光片和打磨填充剂，使之与石材成为一个水平面，增加石材整体平面感，并解决缝隙间高低位问题，防止石材缝隙再次返黑。使用花岗岩翻新机配合专用剪口研磨片对剪口位进行精心打磨，使其与石材成为一个平面整体。
加工工艺 (一)石材加工工艺流程 根据图纸或施工部分选择荒料→锯割毛板→冲洗检验→粗磨→细磨→精磨→抛光→切断→重新分色→石材养护→修补检验→包装入库或外运出厂 (二)荒料选择 1、选择生产工程料用的荒料时,应根据图纸的要求,考虑石料破损率,选择品种、规格、数量与之相应的荒料,并尽可能选质量好的荒料用作工程料,以保证工程任务的圆满完成。 2、对花色的选择应尽量考虑到一块荒料所生产的毛板能足够用到工程的一个部位,使得该部位石材的花色均匀一致,提高装饰效果。 3、对用量较大,规格复杂的任务,应扩大选料范围,选择若干块荒料备用,使有选择的余地,以免造成花色差别过大影响产品质量。 4、选料需细致全面,对颜色复杂的荒料更应慎重,并采取适当措施,如水冲对比、加打出新截面对比等方法,使所选荒料更能符合要求。 (三)毛板锯切 1、锯切后的毛板用游标卡尺进行厚度测量,并保留适当加工余量,对超标部分板材不允许进入下道工序。 2、用平尺逐页测量平整度,凡量超标板材进行定厚、找平处理,经处理后仍超标,板材不允许进入下道工序。 3、对锯切下来的毛板用清水冲洗,依据质量标准对板面检验,对超标的色线,裂隙,花色分布不匀,色斑等瑕疪,对于超标板材不再使用。
(四)粗磨 1、粗磨前检查毛板花纹色泽,确定花色好的一面作为细加工面。 2、双面磨厚度一致的产品应磨表面,表面磨平后再磨底面,并以表面为基准去控制厚度。 3、随时测量平整度,避免板材超标。 (五)细磨、精磨、抛光 1、用目测或用平尺测定粗磨板面的不平度,用2号磨石把板面磨平,其操作要点是:若粗磨板的纵向不平,则应横向走车,反之,若横向不平,则应纵向走车,待基本磨平后再走大面,每次平移磨盘的距离不得大于盘径的1/2,以使研磨轨迹能很好的衔接,走车速度要均匀,这样就能很快将板面研磨均匀和磨平,对局部的凹凸不平,则应在走车时找平。 2、逐号更换磨石,进行半细磨、细磨和精磨,半细磨用2号和3号磨石,细磨用4号和5号磨石,精磨用6号磨石,后一号磨石研磨是用来磨去前一号磨石削时留下的痕迹,以提高表面的光滑和细腻程度,操作人员应熟悉掌握各号磨石应达到的质量要求,在每号磨石磨完后,用橡胶括板把板面刮净并扇干,认真检查质量,如未达到要求,不得转入下一号磨石的研磨。 3、细磨、精磨、抛光时,磨盘(抛光盘)应纵向、横向顺序交替匀速移 动,同时注意使边角处与其他部位的磨削量保持一致,以保持板面研磨抛光均匀,为避免打盘而磨石脱落、磨盘伸出板边的距离不得超过盘径的1/2。 4、研磨时各磨石必须加适量的水,其水量应视半细磨、细磨、精磨进行的具体情况来调节。一般情况和水量在4-8L/min之间调节。
[b]图纸尺寸大小[/b] A0：1189毫米*841毫米A1：841毫米*594毫米 A2：594毫米*420毫米 A3：420毫米*297毫米 A4：297毫米*210毫米 A5：210毫米*148毫米 纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。 按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为平方米；复印纸的幅面规格只采用A系列和B系列。 若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。 A系列里面A0是最大的，但是全系列里面B0最大， C组纸张尺寸主要使用于信封。 A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。A0定义成面积为一平方米，长宽比为1:√2的纸张。接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。举例来说，B1是A1和A0的几何平均。 C组纸张尺寸是编号相同的A、B组纸张的几何平均。举例来说，C2是B2和A2的几何平均。 一张A4大小的纸张可以刚好放进一个C4大小的信封。如果把A4纸张对折变成
花岗石板材的加工工艺 花岗石板材的加工工艺 花岗石属高硬度石材，其摩氏(Mohs)硬度在6左右，加工难度较大。后来由于人造金刚石工具的广泛应用，这才使得花岗石加工业迅速的发展起来，成为了目前使用范围最广和使用量最大的天然饰面。 花岗岩的应用范围非常的广泛，无论是室内还是室外，小别墅还是广场大厦，到处都可以看到它的影子，其中应用最为广泛的就上花岗岩板材了，交易数量最大的就是花岗岩板材类的产品。 一.花岗岩板材的加工方法 虽然花岗岩板材的应用广泛，种类繁多，产品玲琅面目，有铺路石、规格板、小方块、弧型板、拐角、线条等等。但是花岗石主要的加工方式却不复杂，其基本加工方法是：锯割加工、研磨抛光、切断加工、凿切加工、烧毛加工、辅助加工及检验修补。 1) 锯割加工
锯割加工是用锯石机将花岗石荒料锯割成毛板(一般厚度为20mm 或10mm)，或条状、块状等形状的半成品。该工序属粗加工工序，该工序对荒料的板材率、板材质量、企业的经济效益有重大影响。 锯割加工中主要的加工设备是花岗石专用的框架式大型自动加砂砂锯、多刀片双向切机、多刀片电脑控制花岗石切机和花岗石圆盘锯石机等。 2) 研磨抛光 研磨抛光的目的是将锯好的毛板进一步加工，使其厚度、平整度、光泽度达到要求。该工序首先需要要粗磨校平，然后逐步经过半细磨、细磨、精磨及抛光，把花岗岩的颜色纹理完全展示出来。 主要的加工设备是：自动多头连续研磨机、金刚石校平机、桥式磨机、圆盘磨机、逆转式粗磨机、手扶磨机。 3) 切断加工 切断加工是用切机将毛板或抛光板按所需规格尺寸进行定形切割加工。 主要的加工设备是纵向多锯片切机、横向切机、桥式切机、悬臂式切机、手摇切机等。
石材的异型加工设备 由于异型石材制品附加值高，无论是现代建筑或碑石和石材家具制造，对异型石材制品的要求都与日俱增。石材的异型加工若用人工或单工序设备加工，则劳动量大，生产效率低，抛光成本高，难于满足质量要求；而且运用精钢是工具损耗快。因此，国内外出现了很多专门针对异型石材设计的设备。 异型石材加工设备按制品加工形状的不同可分为两类：一类是用来加工等截面的石材异型制品，或者截面形状相识，但面积不等的异型回转体制品；另一类用来加工截面形状不等的空间立体制品，二者控制维数是不同的。针对异型石材制品的加工形状不同，对设备的要求也是不同的。对于用来加工等截面的石材异型制品，或者截面形状不等的异型回转体制品，以金刚石串珠绳锯和高压水射流技术为主，而对于用来加工截面形状不等的空间立体制品则主要是仿形数控设备为主。 数控金刚石串珠锯是使用柔性刀具加工异型石材制品的数控加工设备，主要由绳轮、金刚石串珠、导向轮电机、机架、绳轮推进设备等组成。该机所采用的切削刀具是串珠绳，它利用串珠（金刚石烧结环）内含有的金刚石颗粒，在石材表面以20或更高的线速度高速运动。切割石材适合于加工体积大，厚度大的异型石材制品。绳锯具有较高的切割效率和较大的切割面积，使用灵活，而且无噪音、无振动，并可获得光滑的切割表面。目前开发的串珠锯，已从只能安装一根金刚石串珠绳的单绳式串珠锯发展
到可同时安装60根串珠绳的多绳式金刚石串珠锯。与早期的占地面积很大的多绳串珠锯相比，今日的多绳串珠锯已经变得更加轻巧实用，设备外型尺寸与普通的串珠整形机相差无几。 数控金刚石串珠锯 高压水射流技术时以高压水射流或磨料射流为切割手段的石材加工 技术，以异型石材制品的加工为突破进入石材加工领域并在石材加工中应用发展得很快。这是一种刀具简单，无粉尘污染，低噪音，切口狭窄的切割技术。在石材行业，它主要用于石材拼花板材的加工和各种平板材类石材标志加工，而且产品批量大，精度高。数控高压水射流切割机由高压水泵、工作主机和数控系统三部分组成。这一技术装备远比现在生产使用的加工设备造价低，产品加工成本低，功耗低，而且磨损料和水可回收利用，设备应用范围广，时我国石材工业发展中值得重视的一项很有前景的新技术。由于有关技术和关键的问题还未得到完全彻底解决，故在国内石材加工中好没得到广泛应用。 虽然绳锯机和高压水射流切割机在异型石材的加工中的到了广泛的 运用，但是从严格意义来说，这两种设备并不能完成真正的三维石材制品
石材产品生产工艺流程 、平板: 1、大理石平板: 大理石拉锯荒料切割一一（背网）一一（粗磨）一一（正面刮胶）一一磨光（酸 洗、喷砂、荔枝面等）一一切边一一排版（补胶）一一再加工一一检验一一防护 ——包装 2、大理石复合板: 大理石拉锯荒料切割一一面板、底板切边（标准规格、厚度20毫米以下的加余量8 正面刮胶一一磨光（酸洗、喷砂、荔枝面等）一一切边（标准规格、厚度 20 毫米以下的双刀切，多规格及厚度超过 20的单刀切）一一排版（补胶）一一再 加工——检验——防护——包装 3、大理石薄板（非标准规格）： 大理石拉锯荒料切割一一双面背网一一对剖一一定厚（粗磨）一一正面刮胶 手扶磨磨光一一切边一一排版（补胶）一一再加工一一检验一一防护一一包装 4、大理石薄板（标准规格）： 圆盘锯荒料切割一一双面背网一一对剖 线生产一一检验 一一防护一一包装 5、花岗岩平板: 圆盘锯（砂锯）荒料 切割一一磨光（火烧、斧剁、荔枝面、喷砂等）一一切边一 —排版——再加工——检验——防护——包装。 6、花岗岩薄板（非标准规格）： 7、花岗岩薄板（标准规格）： 圆盘锯荒料切割一一流水线生产一一检验一一防护一一包装 8、平板再加工: （1）背倒（按照一定的角度和尺寸在石材的背面沿边切割）一一由切边机执行 即可。 （2）正倒（按照一定的角度和尺寸在石材的正面沿边切割） 边机执行、手加工拼接，5*5及以下的由手加工执行，需要磨光的由手加工执行。 （3）正开槽（按照一定的深度和宽度在石材的正面沿边或以一定角度切割 U 型、 V 型或半圆槽）一一切边机执行，手加工打平拼接，需要磨光的由手加工执行。 （4）背开槽（按照一定的深度和宽度在石材的背面沿边切割） 需要磨光的由 手加工执行。 （5）侧边磨光（对板的侧边进行磨光） 同规格有多片的可由手扶磨夹在一 起磨光，规格较杂的由手加工执行。 （6）切角（按照一定角度，在板的正面进行切割，使板面成特定的几何形状） 直线形状由切边机执行，如果有曲线边则由手加工或水刀执行。 （7）开孔（在板面开各种几何形状的孔）一一根据需要可分别通过钻床、水刀 或手加工完成。 毫米、多规格及厚度超过20的加余量15毫米） 粘接一一对剖一一定厚（粗磨） （粗磨）——正面刮胶——流水 圆盘锯荒料切割 护一一包装 手扶磨磨光一一切边一一再加工一一检验一一防 5*5以上的由切 切边机执行,
石材异型加工的典型数控系统介绍 多功能数控加工中心用来加工各种人像雕刻、圆柱雕刻、不规则的柱头、柱座等石材立体异型制品，平面浮雕、卫生间面盆、浴盆和面盆台板、厨房灶台板面板，直线、曲线花线等、曲线边板材等平面异型制品以及圆弧板材的精铣、定厚和磨抛。所生产的制品形状和造型可以是对称的，也可以是非对称或不规则的。 从结构上说，这类设备通常是将多个普通数控加工设备的功能集中于一台设备上。设备的不同功能可以通过增加选配件来实现。只有一个圆柱铣刀动力头的数控加工中心，一般需要五维控制，即设备必须能控制工件的旋转角度定位，圆柱铣刀类刀具的水平（X轴）、垂直（Z轴）、前后（Y 轴）的移动和定位，以及刀具轴本身的角度摆动控制，这是完成雕像类制品加工所需要的最少控制维数。目前最多可以达到六维控制，即设备能控制工件的旋转速度和旋转角度定位，圆柱铣刀类刀具的左右（X轴），垂直（Z轴）前后（Y轴）的移动和定位，以及刀具轴本身的作呕摆动角度，向前倾斜角度这六个方向的运动，数控车床主要用来加工回转体制品，回转体雕刻制品和立体雕刻制品，气主轴箱转速的调节是为了适应不同材质、硬度的石材，不同直径制品的加工，旋转角度的定位是为了适应雕像，雕刻柱类制品的加工需要。工作台上主要放置非回转体类制品，配合可前后、上下、左右运动的刀具，可完成数控铣床的加工功能。刀具轴线的摆动（圆柱铣刀可以从0～±45°或±90°之间摆动）是为了加工制品的侧面，刀具X、Y、Z方向的同步移动是完成异型加工的基本运动，从提高加
工效率来完成更复杂形状的异型制品加工考虑，应该再增加一个安装圆锯片的锯切动力头，可以对工件进行锯切加工，这也是加工扭纹柱所必需的刀具，该动力头可以与圆柱铣刀型刀具的动力头安装在同一个滑动架上，其X、Y、Z三个运动方向也都可得到控制。如果锯片可以通过其直径的垂直轴转动（锯片平面360°旋转），转动角度的定位可以得到控制，那么该锯片可进行各个方向的切割。这种加工中心具有六维控制功能，是多功能数控加工中心的基本配置。 为了提高多维数控加工的自动化程度和生产效率，设备还配备有容量为10～25把刀具的刀具库，加工过程中根据需要自动更换刀具。加工卫生间的面盆台板，厨房台灶面板等平面异型制品，需要最小刀具数量是9个，即2个金刚石圆柱铣刀切割外轮廓，2个金刚石成型刀具加工曲线形状的轮廓边。4个曲边磨抛轮和一个面板开草锯片。如果需要磨抛面板平面，还需要增加2个金刚石定厚加工刀具和4个磨抛轮。使用者可以根据实际加工产品，合理地选择刀库的容量，例如使用磨光板加工上述制品，至少可以省去6个刀具，设备成本自然会降低，但加工所必需的刀具是必不可少的。对于前面介绍的六维数控加工中心，推荐配备12～16个刀具即可。 从控制系统方面来说，多维数控加工中心一般采用图形编程和模型扫描两种方法来建立制品造型程序。对于简单或规则对称的制品可以用CAD 中几何建模软件建立需要设计和加工制品的二、三维几何模型程序，利用
石材产品生产工艺流程 一、平板： 1、大理石平板： 大理石拉锯荒料切割——（背网）——（粗磨）——（正面刮胶）——磨光（酸洗、喷砂、荔枝面等）——切边——排版（补胶）——再加工——检验——防护——包装 2、大理石复合板： 大理石拉锯荒料切割——面板、底板切边(标准规格、厚度20毫米以下的加余量8毫米、多规格及厚度超过20的加余量15毫米)——粘接——对剖——定厚（粗磨）——正面刮胶——磨光（酸洗、喷砂、荔枝面等）——切边（标准规格、厚度20毫米以下的双刀切，多规格及厚度超过20的单刀切）——排版（补胶）——再加工——检验——防护——包装 3、大理石薄板（非标准规格）： 大理石拉锯荒料切割——双面背网——对剖——定厚（粗磨）——正面刮胶——手扶磨磨光——切边——排版（补胶）——再加工——检验——防护——包装 4、大理石薄板（标准规格）： 圆盘锯荒料切割——双面背网——对剖——定厚（粗磨）——正面刮胶——流水线生产——检验——防护——包装 5、花岗岩平板： 圆盘锯（砂锯）荒料切割——磨光（火烧、斧剁、荔枝面、喷砂等）——切边——排版——再加工——检验——防护——包装 6、花岗岩薄板（非标准规格）： 圆盘锯荒料切割——定厚——手扶磨磨光——切边——再加工——检验——防护——包装 7、花岗岩薄板（标准规格）： 圆盘锯荒料切割——流水线生产——检验——防护——包装 8、平板再加工： （1）背倒（按照一定的角度和尺寸在石材的背面沿边切割）—
—由切边机执行即可。 （2）正倒（按照一定的角度和尺寸在石材的正面沿边切割）——5*5以上的由切边机执行、手加工拼接，5*5及以下的由手加工执行，需要磨光的由手加工执行。 （3）正开槽（按照一定的深度和宽度在石材的正面沿边或以一定角度切割U型、V型或半圆槽）——切边机执行，手加工打平拼接，需要磨光的由手加工执行。 （4）背开槽（按照一定的深度和宽度在石材的背面沿边切割）——切边机执行，需要磨光的由手加工执行。 （5）侧边磨光（对板的侧边进行磨光）——同规格有多片的可由手扶磨夹在一起磨光，规格较杂的由手加工执行。 （6）切角（按照一定角度，在板的正面进行切割，使板面成特定的几何形状）——直线形状由切边机执行，如果有曲线边则由手加工或水刀执行。 （7）开孔（在板面开各种几何形状的孔）——根据需要可分别通过钻床、水刀或手加工完成。 （8）粘边（为使板边厚度复合特殊要求，而在板的正面或背面沿边粘贴长条型板材）——手加工执行 （9）半圆边、1/4圆边、鸭嘴边、法国边等（按照客户特殊要求在板边加工特定形状，增强装饰效果）——特定造型磨轮加工——手加工打平、拼接、磨光 （10）拼花（用多种颜色的石材拼成一定的平面图案）——水刀切割——手加工拼装、粘接——手扶磨重磨光 二、弧板： 1、花岗岩弧板： 桶锯或绳锯加工毛胚——（定厚）——手持磨机磨光（斧剁、火烧、喷砂等）——切边机切边——排版——再加工——检验——防护——包装 2、大理石弧板： 桶锯或绳锯加工毛胚——（定厚）——正面刮胶——手持磨机磨
标准制图图纸尺寸大小 [b]图纸尺寸大小[/b] A0：1189毫米*841毫米 A1：841毫米*594毫米 A2：594毫米*420毫米A3：420毫米*297毫米 A4：297毫米*210毫米A5：210毫米*148毫米 纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。 按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。 若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。 A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。A0定义成面积为一平方米，长宽比为1:√2的纸张。接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。 B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。举例来说，B1是A1和A0的几何平均。 C组纸张尺寸是编号相同的A、B组纸张的几何平均。举例来说，C2是B2和A2的几何平均。 一张A4大小的纸张可以刚好放进一个C4大小的信封。如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。 GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》 A组 A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 A5 148×210 A6 105×148 A7 74×105 A8 52×74 A9 37×52 A10 26×37 B组 B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500 B4 250×353 B5 176×250 B6 125×176 B7 88×125 B8 62×88 B9 44×62 B10 31×44 C组 C0 917×1297 C1 648×917 C2 458×648 C3 324×458
石材加工安装合同 甲方（委托方）： 乙方（生产方）： 甲、乙双方依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则，就甲方就主体外墙的石材生产加工及安装施工工程委托给乙方，达成如下协议。 一、工程概况： 工程名称： 工程地点： 工程内容：别墅主体外墙石材的生产加工及安装 承包方式：包工、包料（不包括施工手脚架的材料及搭设） 二、加工数量及合同价款： 2.1 本合同石材加工数量、规格以实际下料单为准。（详见附件） 2.2 合同暂定总价款。本合同暂定价款为人民币元（小写：）。工程结束后，按实结算。 2.3 以上合同价格为包干价，包括了石材的生产、成品运输、安装及其保险费、包装费、装卸费等费用。该价格亦不会因汇率波动、人工及物价变动而作调整。 三、工程期限 总工期为自本合同签订之日起个日历天。 三、付款方式 本合同采取分批交货、安装，分批付款的方式： 3.1 合同签订后3日内，甲方支付合同总价款的30%作为工程预付款，即人民币元整（小写：）； 3.2 钢材运至施工现场并实际骨架施工时，甲方支付合同总价款的30%作为工程进度款，即人民币元整（小写：）； 3.3 在首批石材加工完成，甲方至乙方工厂验收合格后且材料发货前，甲方支付至合同总价款的80%，即人民币元整（小写：）；
3.4 在石材全部加工完成，甲方至乙方工厂验收合格后且材料发货前，甲方支付至合同总价款的90%，即人民币元整（小写：）； 3.5 在石材全部安装完成后3日内，甲方支付至合同总价款的95%，即人民币元整（小写：）； 3.6 剩余5%工程尾款即人民币元整（小写：），在甲方竣工验收后15天内结算付清。 四、产品的质量要求 4.1本合同所选用的石材为。乙方保证所供产品符合国家标准及行业标准以及甲方对产品的质量要求，乙方应随货提供产品合格证等证明文件。 4.2乙方按甲方签字确认的石材样品或图纸样式和规格要求为标准进行加工制作（石材的规格、样式依照甲方确认的效果图，并符合设计图纸和实际施工要求为准则）。产品生产加工图纸参照外观效果图，根据主体现场结构进行调整，最终以甲方签字确认为准。 4.3 工程所需辅助材料以乙方提供的样品经甲方确认同意后，由乙方进行采购、安装。 4.4乙方安装施工按照设计施工图要求标准及《建筑工程施工质量验收统一标准》等现行相关规范、标准的规定，质量等级需达到合格以上，确保一次性通过有关标准验收。 五、工程验收 5.1工程施工完毕具备交工验收条件时，乙方应提交“竣工验收报告”通知甲方组织验收，甲方接到通知后七个工作日内，组织人员进行验收。超过十天未验收的，视为验收合格。 5.2 如验收不合格，乙方应无条件进行返工、整改，采取相应的补救．修复措施，直至验收合格，若属施工责任者，由此追加的费用和延误工期带来的一切损失均由乙方负责。如验收合格，则双方签署竣工验收报告。 六、双方的权利与义务 6.1 甲方权利与义务 （1）有权对乙方施工及产品质量进行监督、检查、纠正。 （2）甲方应为乙方提供排版图、加工图纸、加工尺寸、规格清单。
石材加工及工艺流程 石材加工流程如下: 一、荒料加工。荒料是指开采出来的大石头，一般用金刚石圆盘锯进行锯解加工，对于大理石，则还可用金刚砂锯加工。如果荒料中有缺陷，在加工前没发现，由于金刚砂锯加工是一次性完成，等到加工完发现缺陷就来不及了。经过锯解的板材称为毛板。 二、板材抛光。抛光设备有多种一般使用金刚砂作磨料。 花岗石抛光，一般使用复合材料胶结的金刚砂磨块(也叫磨头)进行抛光，一般有1#、2#、3#、4#、5#和0#，共6种磨块，1#最粗，5#很细，0#则是不含金刚砂的抛光膏。加工时一般从1#到5#顺序进行，最后使用0#抛光。大理石抛光，一般使用毛毡加蜡再加各种不同颗粒粗细的金刚砂细粉进行抛光。 三、切边。光板(经过抛光的板材称为光板)经过切边机切割成所需要的尺寸规格，就可以出厂销售了。 经过以上工序，石材就可以出厂了。 有时候在施工现场对石材进行现场加工，如需要改小、切角，这一般是使用手提式切割机进行切割加工。 有特殊加工时，如有些石材需要在上面打孔、磨边等，一般是用手提式切割机、角磨机进行加工的。 四:大理石施工。 花岗岩(大理石)地面工艺流程: 施工准备工作——弹线——试拼——编号刷水泥胶浆结合层——铺砂浆—大理石板试拼—批浆铺贴——养护—清理补胶打磨——成品保护—结晶- 1 -
1)施工准备工作 施工前应熟悉图纸，以施工大样和加工单为依据，熟悉了解各部位尺寸和作法，弄清洞口、边角等部位之间的关系。同时作好地面基层处理，将地面垫层上的杂物清理净，用钢丝刷子刷掉粘结在地面垫层上的砂浆、油污清扫净。 2)弹线在房间的主要部位弹出互相垂直的控制十字线，用以检查和控制花岗岩(大理石)板块的位置，十字线可以在混凝土垫层上，并一定引至墙面底部。并依据墙面+50cm线，找出面层标高在墙上弹好水平线，注意要与楼道面层标高一致。 3)试拼 在正式铺设前，对每一房间的花岗岩(大理石)板块，应按图纸图案、颜色、纹理试拼，试拼后按两个方面编号排列，然后按编号码放整齐，按顺序使用安放铺设。在房间内的两个相互垂直方面，铺两条干砂，其宽度大于板块，厚度不小于 3cm。根据试拼石板的编号及施工大样图，结合房间实际尺寸，把花岗岩(大理石)板块排好，以便检查板块之间的缝隙，核对板块与墙面、柱、洞口等部位的相对位置。 冲刷水泥浆结合层在铺砂浆之前再次将混凝土垫层清扫干净(包括试排用的干砂及花岗岩(大理石)块)，然后用喷壶洒水湿润，刷一层素水泥浆(水灰比为0.5左右，随刷随铺砂浆)。 5)铺砂浆 依据水平线，定出地面找平层厚度，拉十字控制线，铺找平层水泥砂浆(找平层一般采用1:3的干硬性水泥砂浆，手硬程度以手捏成团不松散为宜)。砂浆从里往门口处摊铺，铺好后用大杠刮平，再用抹子拍实找平。找平层厚度直高出花岗岩(大理石)底面标高水平线3,4mm。 - 2 - 6)铺花岗岩(大理石)板块
石材加工流程如下： 一、荒料加工。荒料是指开采出来的大石头，一般用金刚石圆盘锯进行锯解加工，对于大理石，则还可用金刚砂锯加工。如果荒料中有缺陷，在加工前没发现，由于金刚砂锯加工是一次性完成，等到加工完发现缺陷就来不及了。经过锯解的板材称为毛板。 二、板材抛光。抛光设备有多种一般使用金刚砂作磨料。 花岗石抛光，一般使用复合材料胶结的金刚砂磨块（也叫磨头）进行抛光，一般有1#、2#、3#、4#、5#和0#，共6种磨块，1#最粗，5#很细，0#则是不含金刚砂的抛光膏。加工时一般从1#到5#顺序进行，最后使用0#抛光。大理石抛光，一般使用毛毡加蜡再加各种不同颗粒粗细的金刚砂细粉进行抛光。 三、切边。光板（经过抛光的板材称为光板）经过切边机切割成所需要的尺寸规格，就可以出厂销售了。 经过以上工序，石材就可以出厂了。 有时候在施工现场对石材进行现场加工，如需要改小、切角，这一般是使用手提式切割机进行切割加工。 有特殊加工时，如有些石材需要在上面打孔、磨边等，一般是用手提式切割机、角磨机进行加工的。 四：大理石施工。 花岗岩（大理石）地面工艺流程：
1）施工准备工作 施工前应熟悉图纸，以施工大样和加工单为依据，熟悉了解各部位尺寸和作法，弄清洞口、边角等部位之间的关系。同时作好地面基层处理，将地面垫层上的杂物清理净，用钢丝刷子刷掉粘结在地面垫层上的砂浆、油污清扫净。2）弹线 在房间的主要部位弹出互相垂直的控制十字线，用以检查和控制花岗岩（大理石）板块的位置，十字线可以在混凝土垫层上，并一定引至墙面底部。并依据墙面+50cm线，找出面层标高在墙上弹好水平线，注意要与楼道面层标高一致。3）试拼 在正式铺设前，对每一房间的花岗岩（大理石）板块，应按图纸图案、颜色、纹理试拼，试拼后按两个方面编号排列，然后按编号码放整齐，按顺序使用安放铺设。在房间内的两个相互垂直方面，铺两条干砂，其宽度大于板块，厚度不小于3cm。根据试拼石板的编号及施工大样图，结合房间实际尺寸，把花岗岩（大理石）板块排好，以便检查板块之间的缝隙，核对板块与墙面、柱、洞口等部位的相对位置。 冲刷水泥浆结合层在铺砂浆之前再次将混凝土垫层清扫干净（包括试排用的干砂及花岗岩（大理石）块），然后用喷壶洒水湿润，刷一层素水泥浆（水灰比为0.5左右，随刷随铺砂浆）。 5）铺砂浆 依据水平线，定出地面找平层厚度，拉十字控制线，铺找平层水泥砂浆（找平层一般采用1：3的干硬性水泥砂浆，手硬程度以手捏成团不松散为宜）。砂浆从里往门口处摊铺，铺好后用大杠刮平，再用抹子拍实找平。找平层厚度直高出花岗岩（大理石）底面标高水平线3－4mm。
工程图 一、图纸基本幅面 二、图框格式 带装订边 不带装订边（当图纸不需要装订时，将a、c换成e）
练习1：创建A4的图幅和标题栏。
注释代码： &todays_date 显示当前日期 &model_name 显示模型名称 &scale 显示绘图比例 &dwg_name 显示工程图名称 &type 显示模型类型（装配体或零件） &format 显示图纸具体规格 ¤t_sheet 显示图纸页码 &telal_sheets 显示图纸页码总数 &dtm_name 显示基准面名称 工具-选项-栏目下：“% dd -%mm- yyyy %”——“%yyyy-%mm-%dd”
一、工程图的配置： 1.修改箭头类型：文件-绘图选项-draw_arrow_style; filled-实心箭头，closed-空心箭头； 箭头宽度draw_arrow_width;、箭头长度draw_arrow_length; 2.绘图单位修改： 3.修改标注文字高度、宽度、文字与尺寸线平行或水平； 1）文件-绘图选项-drawing_text_height-标注文字高度; 2）drawing_text_width_factor-标注文字宽度; 3）text_orientation 文字与尺寸线平行或水平
4.Proe第三视角修改第一视角：文件-属性-绘图选项-projection_type-值改为first_angle-应用 5.公差显示：绘图选项-控制尺寸公差-tol_display-yes 修改公差文字大小：绘图选项-控制尺寸公差-tol_text_height_factor 三、视图与标注 工程图中两种基本元素：视图和标注。Proe逆时针为正，顺时针为负。 视图：表达零部件各处结构形状； 标注：为模型添加尺寸、公差及其他形位说明。 1.视图： 1）一般视图：移动、删除、视图方向（几何参照、角度） 2）投影视图：选择主视图—单击投影视图命令—空白区单击鼠标左键
石材加工合同 甲方： 地址：电话： 乙方： 地址：电话： 风险提示： 合作的方式多种多样，如合作设立公司、合作开发软件、合作购销产品等等，不同合作方式涉及到不同的项目内容，相应的协议条款可能大不相同。 本协议的条款设置建立在特定项目的基础上，仅供参考。实践中，需要根据双方实际的合作方式、项目内容、权利义务等，修改或重新拟定条款。 经双方友好协商，就甲方委托乙方加工石材幕墙工程项目外立面石材，特订立本合作协议，以便双方共同遵守。 一、合作范围 甲方委托乙方加工外立面石材，甲方提供石材平板、线条及荒料、排版图、加工图纸、加工尺寸清单。乙方根据甲方提供的排版图，进行选料排版及编号、根据甲方提供的加工图纸、加工尺寸清单进行加工。 二、甲方职责 风险提示： 应明确约定合作各方的权利义务，以免在项目实际经营中出现扯皮的情形。 再次温馨提示：因合作方式、项目内容不一致，各方的权利义务条款也不一致，应根据实际情况进行拟定。 1、甲方为乙方提供石材平板、线条及荒料。 2、甲方为乙方提供排版图、加工图纸、加工尺寸清单。 3、甲方指派专人负责制定石材加工计划，或根据现场实际情况调整计划。 4、甲方指派专人负责矿山石材原料的收发料工作，工作节奏符合乙方加工进度及加工流程。 5、甲方指派专人负责排版图、加工图、尺寸清单下料及产成品验收工作。 三、乙方职责 1、提供甲方所需材料、配件的存放场所，物品应做到相对隔离。 2、乙方应严格按照甲方提供的加工图、排版图及加工清单进行加工，因乙方加工的规格尺寸不符合甲方要求，由此造成的损失由乙方承担，如乙方发现加工图中尺寸不详或有误，应在加工前与甲方沟通确认。 3、乙方在石材下料前需对原料进行挑选，切割完成后，需进行二次排版，并按排版图编号，在石材上做好标识。 4、本工程的石材出材率控制在98%以上，石材的损耗率控制在0.5%，如超出部分由乙方承担。 四、石材加工技术要求及验收办法 1、石材加工质量精度必须符合《石材幕墙工程技术规范》及《石材加工质量标准》。 2、石材加工前须对原料进行挑选、排版，有暗裂、暗线、色线等质量缺馅的石材严禁加工，色差确保整个立面统一。 3、石材加工完成后须再次进行排版，做好标识，出厂时必须标明石材编号和尺寸，石材编号与排版图、加工图一致。 4、石材加工完成，表面清洗、清洁，晾干后做六面防护，防护质量要求为油性两遍。防护
自然石雕刻制作工艺流程 令狐采学 根据前期建模选石——石材选料——成品保护运输分块——现场安装——专业技工石材雕刻——打磨修补清理艺术家表面艺术效果处理——石材表面抗渗防污保护处理 A、根据前期建模选石这一阶段根据雕刻的尺寸在玻璃钢或石膏模型上按需要尺寸找出纵横分块线，把每一块模型或几块模型锯开以便工人好单独雕刻。在这一阶段工艺主要保证不要把分块线分在最重要的脸部和手部或其他复杂的造型上，以便后一步在整体精修过程中使接缝做到既隐蔽又美观，达到设计方案的完美效果。 B、石材选料分块 这一阶段重点是选料合理，自然石的色泽要均匀，且结晶要满足雕塑的加工工艺要求，分块尺寸要严格，机改料几何尺寸要标准，正负误差小于2mm。 C、石材加工准备 石材加工排板阶段：石板根据定稿翻模后的玻璃钢或石膏分块模型尺寸，在石材的侧面标明石材的编号、加工尺寸，并
按要求依次排列以备加工。 D、专业技工石材雕刻 1、石材浮雕雕刻是雕塑成型的最关键阶段，雕塑家要亲自指导工人使用点线仪根据原大模型分块加工，一定要将浮雕的层次及细节雕刻到位。雕塑家也要亲自动手，重点加工人物脸部、手部等关键细节，以确保雕塑的艺术高质量和高标准。分块加工完毕，首先要将浮雕先进行试拼装，以减少可能产生失形而留下的缺憾，使浮雕做到完美无缺。 2、石材线刻浮雕这一阶段是，依照甲方审定后的方案或白描线稿，根据设计意图，弄清图案结构，来龙去脉，精雕细磨，做到流畅自然，有层次变化，真实反应原创。此步骤要求设计师随时亲临现场和现场施监理人员一起与制作工人们沟通，表达设计意图。壁画大形制作完成后，要反复调整、修改、打磨，对需要抛光的地方要用各种型号的抛光片进行多次打磨抛光，该有肌理的地方要做出设计所要求的肌理效果。 E、成品保护运输 雕刻完成后的石材依次按编号进行包装，叠放，对成品需要特加保护，特别是每块的边角和表面棱边。并在包装外表面写上相同的编号。搬运时按工程监理人员规定小心轻放，确保完好无损的运输到施工现场以备安装。
图幅尺寸对照表
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表3 常用比例 原值比例1:1 缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n） 放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1 注：n为正整数。 二、计算机绘图（AutoCAD） 为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。 一般图层、线型和字体可作如下设置： 1．图层设置 用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。 表3 图层设置 图层名描述线型颜色线宽 01粗实线粗实线，剖切面的粗剖切线continuous 绿色0.5 02细实线细实线，细波浪线，细折断线continuous 白色0.25 03粗虚线粗虚线ACAD_ISO02W100 黄色0.5 04细虚线细虚线ACAD_ISO02W100 黄色0.25 05细点画线细点画线，剖切面的剖切线ACAD_ISO04W100 红色0.25 06粗点画线粗点画线ACAD_ISO04W100 红色0.5 07细双点画线细双点画线ACAD_ISO05W100 粉色0.25 08尺寸标注尺寸标注，投影连线，尺寸终端与符号细实线continuous 白色0.25 09辅助参考圆，包括引出线和终端（如箭头）continuous 白色0.25 10剖面符号剖面符号continuous 白色0.25 11细文本文本（细实线）continuous 白色0.25 2．字体样式设置 用STYLE命令设置常用的字体样式，一般可将“STANDARD”样式中的英文字体用“gbenor.shx”或“gbeitc.shx”，中文大字体用“gbcbig.shx”。另外根据需要可新建“仿宋体”样式，采用WINDOWS的字体“仿宋_GB2312”并将字体宽度比例设为0.7。 3．请不要在定义点（DEFPOINTS）层上画图，因为打印不出来。 4．有关样板图和图框标题栏可到FTP://202.120.165.151/PUB/毕业设计中下载。 三、图纸的折叠装订 图纸应按国家标准（GB10609.3－89）折叠成297mm×210mm(A4图纸的大小)后装订
石材加工图纸的制作规范 一、地面加工图纸。 1、构图。（思考怎么把要画的地面的整个加工要求、拼接关系及部分造型用最简而易懂的方式表现出来，这也 是所有石材加工图的宗旨） 2、实际绘制过程中根据实际情况采用的各种排版方法。 ①、均分法：顾名思义均分法就是把整个地面的有效尺寸均分成若干等份的排版方法，均分排版的优点是 可以较大的提高板材的出材率，减轻加工难度，方便成品的包装、运输、及现场安装。 ②、根据甲方的要求采用正方形规格板的排版的方法。通过这种方式排版的地面，一般都不能达到用正常 板面收口，地面周边有小于正常板面的余量，这时就产生了两种收口方式，一种是使整个地面的两头平分余量，这时我们要注意平分后的余量不能小于正常板面的一半。另一种收口方式就是用正常板面从整个地面感观比较重要的一头起排，但最后的余量我们要控制在不能小于正常板面的1/3，如果最后的余量小于正常板面的1/3，就把最后余量和最后一块的正常板合并。 ③、错缝过渡法：在地面排版的过程中，我们经常会遇到从一个区域过渡到另外一个区域，这时很难做到 对缝安装，这时我们可以用波打整板过渡. ④、大批量标准间统一排版法。在同一项目中，因建筑误差，同一户型不同楼层的尺寸也会不一样。如果 每一套我们单独出图的话，就大大加大了图纸的绘制时间，车间加工和包装时也很容易造成混乱。这时我们可以对比一下同一户型不同楼层的尺寸，假如各个楼层的尺寸差距在10公分以内，就可以用最大尺寸的那一套作为整个户型的下单图纸。如果尺寸差距大于10公分，考虑到消耗过大，我们可以把每一套的标准板部分强行规定尺寸，全部按统一规格制图加工。比喻地面正中拼花部分、规格板斜拼部分我们都可以强行规定统一尺寸。 3、地面加工图纸的绘制过程中特别要注意不能把楼梯踏步及门槛石中分。一是民间忌讳这种做法，二是这种 做法不美观。 二、墙面加工图纸。 1、墙面加工图的绘制过程中一定注意配墙面的平面方位图，这样更有利于工厂的材料的合理规划及利用。 2、因墙面加工图涉及的内容比较多，为了使工厂加工工人更容易理解，在石材加工图纸中我们要更多的利用 线型来表示各种不规则造型和磨边，这时要注意每一条线型只能代表一种造型和磨边。 3、墙面加工图纸一般都是整个区域墙面的展开图，这时我们要注意标明阴、阳角的位置和拼接关系，调整墙 面的宽度，如果有脚线，同样要根据墙面和脚线的拼接关系调整宽度. 4、在做大型酒店公共部位墙面时注意一定不能出现横向的分缝出现错缝。和地面一样，在做门套时，门头板 同样不能中分。 三、石线加工图纸。 1、根据材料的规格和质地，在不影响出材率的情况下，尽量减少石线的分缝。 2、在不同的石线有衔接关系时，要注意转角位置石线长度的调整。 3、在不影响现场安装的情况下，较短的石线我们尽量要求工厂粘接好出厂。 4、石线加工图中要合理利用截面及大样，放大局部的造型，并标明见光面。 5、在绘制一个闭合的石线时，一定特别标明石线的内侧和外侧。 四、图纸的美观。 1、调整好图框的大小，在不影响图纸美观的情况下，合理利用图框内的空间，做到不空框不溢框。 2、准确填写好图框栏内容。很多时候我们都是从一个项目的图纸里调用图框到另一个项目的图纸里，这时更 要记得更改图框栏里的内容。 3、图纸的大小要和标注的大小要协调合理，尽量把标注标识在图形的周边，不模糊图纸的版面。大样图的标 注，要和版面的标注大小一致，在同一张图纸内不能有两种大小的标注。 4、因为我们是石材加工图纸，所以在下到车间里的图纸里，尽量排除掉与石材无关的内容，减少加工工人对 图纸的误解。 编写人：王超
