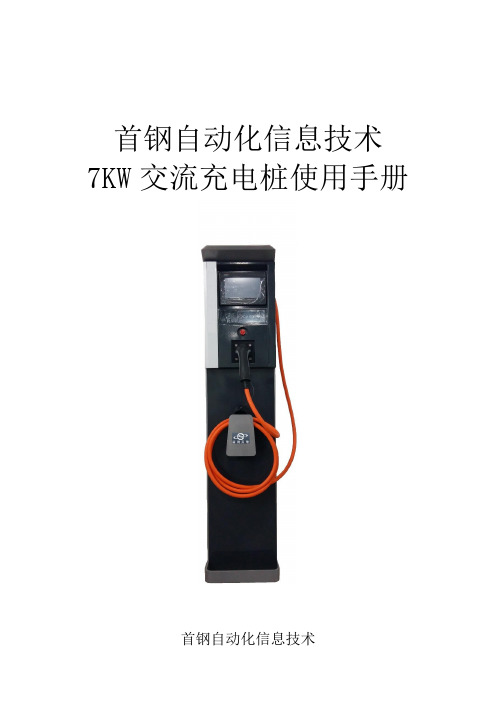

首钢自动化信息技术有限公司7KW交流充电桩使用手册
首钢自动化信息技术有限公司
关于本手册：
本手册适用于首自信7KW交流充电桩。
本手册主要介绍了首自信7KW交流充电桩的特点、组成原理、安装、调试、操作与维护等。
安装前敬请认真阅读本手册。
请妥善保管此使用手册，以备查阅。若遇问题请与首钢自动化信息技术有限公司或驻当地办事处联系。
保修事项：
首钢自动化信息技术有限公司承诺：承担在合同或协议规定的保修期内正常使用条件下设备故障的免费维修。
在保修期内，对故障设备进行维修或更换由首钢自动化信息技术有限公司决定。
由技术更新引起的产品功能、性能的变更，不包含在本手册内。
安全标志说明:
注意安全标志：表示有危险。它提示我们注意操作步骤、不正确操作就可能导致
产品受到损坏或损毁，只有在完全理解并满足所指条件时，才能进行相关操作。
当心触电标志：表示设备带有危险电压。它提示我们操作时要注意，不正确操作
可能导致触电危险。
电击伤人标志：不要触摸带电元器件；维修模块时请关闭机器开关，用断路保护
器，断路开关等断开模块输入电源。
爆炸器件可至伤害标志：当充电机加电时，失效元件可能发生爆炸或导致其它元
件爆炸。在保养充电机时，应戴面罩，穿长袖衣服。
目录
安全标志说明: ................................................................................................................................ 错误!未定义书签。第一章概述.................................................................................................................................. 错误!未定义书签。
1.简介.............................................................................................................................................. 错误!未定义书签。
2.产品特点 ...................................................................................................................................... 错误!未定义书签。
3.使用环境 ...................................................................................................................................... 错误!未定义书签。
4.安全.............................................................................................................................................. 错误!未定义书签。第二章具体功能介绍 ................................................................................................................... 错误!未定义书签。
1.交流充电桩外形 .......................................................................................................................... 错误!未定义书签。
2.技术指标 ...................................................................................................................................... 错误!未定义书签。
3.具体操作简介 .............................................................................................................................. 错误!未定义书签。充电操作流程框图 ......................................................................................................................... 错误!未定义书签。触摸屏操作介绍 ............................................................................................................................. 错误!未定义书签。第三章储运与维护 ....................................................................................................................... 错误!未定义书签。
1.包装、运输及储存 ...................................................................................................................... 错误!未定义书签。
2.维护.............................................................................................................................................. 错误!未定义书签。
第一章概述
1.简介
首自信7KW交流充电桩是首钢自动化信息技术有限公司根据GB/T 《电动汽车传导充电系统》中的要求设计生产的智能型交流充电桩。
此充电桩外壳采用冷轧钢板，同时做了防腐喷塑处理，机械强度高、抗扰能力强，且防护等级达IP54满足户外环境安装使用。充电方便，可采用专用IC卡刷卡进行充电，也可采用手机APP扫描二维码操作；采用智能定位导航技术，寻找方便；国标充电接口，适用于各类国标充电口的车型，通用性强；具有短路、防雷、漏电及过载等保护功能，安全性高。可根据实际使用环境选择落地式安装或壁挂式安装，安装方式灵活简单；可广泛应用于停车场、车库等场所。
2.产品特点
1.机体外壳采用冷轧钢板，机械强度高、抗扰能力强，同时做了防腐喷塑处理，不仅美观，
而且耐候性强；防护等级达IP54满足户外环境安装使用。
2.前面板配置7英寸液晶触摸屏，800*480分辨率，操作便捷，交互性好。
3.有自动充满、固定金额、固定时间等多个充电模式。
4.采用国标充电插头，适用于各类国标充电口的车型，通用性强。
5.桩端可实现：IC卡管理、充电计量计费、液晶显示及与后台监控系统通讯，通过后台监控
系统可实时监控充电桩的运行情况，并可方便与第三方后台系统集成
6.机体内配置RS485/以太网/CAN等有线通信接口，并配置GPRS/3G等无线通信接口。
7.具有过欠压保护、过流保护、漏电保护、防雷保护、紧急停机保护等保护功能。
8.寿命≥10000次，MTBF≥30000小时。
3.使用环境
1.使用环境：
工作环境温度：－20℃～＋40℃
储存温度：－40℃～＋70℃
相对湿度：＜90%（40±5℃）
海拔高度：≤2000m
2.工作条件：
交流输入：单相三线制―火线L、零线N、保护地线PE。
输入电压：220V±15%，
频率：45～55Hz。
4.安全
1.绝缘电阻：在正常大气压条件下，相对湿度＜90%（40±5℃），试验电压为直流500V时，交流部分对地的绝缘电阻均不低于10MΩ。
2.绝缘强度：交流部分各带电回路对地之间能承受2500V，50Hz的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。（外壳漏电为零）。
第二章具体功能介绍
1.交流充电桩外形
图1是7KW壁挂式交流充电桩外形图。
触摸屏
刷卡区（读卡器）
充电线缆
安装底座
防雨罩
外形尺寸介绍：
310mm ×320mm ×1405mm （宽×深×高） 2.技术指标
主要性能及参数表
项目 功能参数 规格 220V/7KW
交流输入电压
单相三线 AC220V±15%/ 频率50Hz ±5Hz
急停按钮 充电插头（国标）
安装立柱
线缆盘绕盘
3.具体操作简介
充电操作流程框图
触摸屏操作介绍
1、开机自检界面：设备初始上电触摸屏进入开机自检界面，如下：
2、自检完成进入待机界面，此时刷卡可进入下一菜单
3、刷卡后进入如下状态，（建议在刷卡操作前将充电枪与车辆充电接口连接好）在此界面选
择
4、选择“交流充电”选项后进入充电方式选择界面，在此界面下可选择自己需要的充电方式。（为方便操作这里建议选择模式）。
5、选择好充电方式后进入充电确认界面，此时点击进入充电状态。
6、充电过程中触摸屏可显示充电电量、输出电压及电流等关键数据。在此状态下充电桩将一
直为电动车充电，直至动力电池充满。（充电过程中可随时刷卡结束本次充电）。
7、充电桩自动充满或刷卡停止后会进入结账界面（见下图），在此界面可显示本次充电电量、
充电金额及本次充电用时。确定以上信息无误后刷卡、击退出结账界面，此时充电桩会退回至待机界面，将充电枪从车辆端拔出放回充电桩指定位置，完成本次充电。
以上为正常充电选择“自动充满”模式充电的整个操作过程。
8、如果在充电过程中遇紧急故障（如输出短路、车辆及充电设备有异常现象），可快速按下急停按钮断开
充电桩与电动车间的电气连接，按下急停按钮后触摸屏会显示如下界面。
第三章储运与维护
1.包装、运输及储存
包装
充电桩由塑料袋套装并放置有干燥剂、四周有泡沫支持，外有发泡纸箱包装。
运输
产品运输中不应有剧烈振动，撞击和倒置并注意防雨、雪等，防止设备在运输过程中受潮。
储存
产品购入后不立即使用，需要短期或长期储存时，必须带原包装存放在干燥、通风良好的室内场所，避免高温、潮湿、腐蚀、及有金属导电粉尘的场所，并防止小动物和昆虫进入储藏区域。
2.维护
本设备在正常环境下工作运行，在寿命期内一般不需要进行特殊的维护，但应根据实际工作环境，一般运行3至4个月需要对设备内表面进行灰尘清理，以防止由于灰尘积累，造成设备散热、通风不畅。
