SUP20沥青下面层施工技术方案
1、SUP-20沥青下面层原材料要求
SUP-20沥青面层采用优质道路石油沥青，标号70号，技术要求符合PG64-22等级要求。粗集料采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，填料采用石灰岩碱性石料经磨细得到的矿粉。矿粉必须干燥、清洁，抗剥落剂具有较强的抗老化性能，在163 ℃老化5小时后，应仍满足相关技术要求。
2、混合料的运输
1、沥青混合料采用载重20吨的运料车运输，现场运输车辆接受管理人员管理、指挥，不得在施工现场急刹车、急弯、掉头使封层造成损伤。运料车的运送应稍有富余，施工过程中摊铺机前方应有不小于5辆运料车等候。等候的运料车多于5辆后开始摊铺。
2、运料车每次使用前后必须清扫干净，在车厢板上涂一薄层防止沥青粘结的隔离剂，但不得有余液积聚在车厢底部，从拌和机向运料车上装料时，应多次挪动汽车位置，平衡装料，以减少混合料离析，运料车运输混合料用苫布覆盖保温、防雨、防污染（苫布大小以全部覆盖混合料为准）。
3、运料车运至施工现场后，不得立即揭开苫布，应等到前一车开始卸料摊铺时，方可揭苫布，每一车混合料运至现场后，必须测量混合料温度，低于摊铺温度或已经结成团块、已遭雨淋的不得铺筑。该项目派专人负责。
4、摊铺过程中运料车在摊铺机前10-30cm处停住，挂空挡等候，由摊铺机推动前进开始缓缓卸料，避免撞击铺机，影响路面摊铺的平整度，由专人负责指挥。运料车每次卸料必须倒净，返料车车厢余料应倾倒在指定地点，不得随意倾倒在路面上。
3、混合料的摊铺
（一）、基层准备
面层混和料摊铺前，首先完成下述几项先行工序施工。
1、基层的质量检验。对基层的外观质量与内在质量进行全面检查，对局部质量缺陷应按规定进行修复。
2、对基层表面的污染物必须清扫干净，必要时用水冲刷，对于局部被水泥等杂物污染冲刷不掉的，应用人工将表面水泥砂浆凿除。
（二）、摊铺施工
a）、本项目路面摊铺宽度为11.5m，摊铺采用2台摊铺机进行。
b)、摊铺前必须将工作面清扫干净。如用水冲，但必须晒干后才能进行摊铺作业。
c)、摊铺机开工前，应在受料斗上涂刷薄层隔离剂或防粘结剂，不得直接倾倒柴油，摊铺机开工前应提前0.5h预热熨平板温度不得低于100℃。
d)、摊铺机速度控制在1.5-3m左右，和拌和机生产能力匹配。
e)、铺筑过程中按试铺确定的振动频率和振幅，以提高路面的初始压实度，熨平板加宽连接应仔细调节至摊铺的混合料没有明显的痕迹。
f)、摊铺机必须缓缓、均匀、连续不间断地摊铺，不得随意变换速度或中途停顿，以提高平整度，减少混合料离析。当发现混合料出现明显的离析、波浪、裂缝、拖痕时，应分析原因予以消除。（以上有摊铺机操作手及现场负责人共同负责）。
g)、摊铺机应采用自动找平方式，SUP-20下面层采用非接触式平衡梁方式进行高程控制。
h)、A级70号沥青混合料摊铺温度宜大于140℃，混合料温度在卡车卸料到摊铺机上时测量，由专人负责测量。
i)、沥青混合料的松铺系数应根据混合料类型由试铺试压确定。摊铺过程中，应随时检查摊铺厚度及路拱、横坡，作出相应调整。由现场技术人员负责。
j)、摊铺机的螺旋面料器应相应于摊铺速度调整到保持一个稳定的速度均衡地转动，两侧应保持有不少于送料器2/3高度的混合料，以减少在摊铺过程中混合料离析。
k)、用机械摊铺的混合料不宜用人工反复修整，当不得不由人工做局补或更换混合料时，需仔细进行，特别严重的缺陷应整层铲除。
l）在路线交叉部分，平曲线半径过小的匝道或加宽部分，以及小规模工程不能采用摊铺机铺筑时，可用人工摊铺混合料，人工摊铺沥青混合料应符合下列要求：
i、沥青混合料宜卸在铁板上，摊铺时应扣锹布料，不得扬锹运用，铁锹等工具宜沾防粘结剂或加热使用。
ii、边摊铺边用刮板整平,刮平时应轻重一致，控制次数，严禁集料离析。
iii、摊铺不得中途停顿，并加快碾压，如因故不能及时碾压时，应立即停止摊铺，对已卸下的沥青混合料覆盖苫布保温。
m）雨季铺筑沥青路面时，应加强与气象台（站）的联系，已摊铺的沥青层因遇雨未能压实的应予铲除。
4、沥青路面的压实及成型
a)、sup-20沥青砼采用双钢轮振动压路机，胶轮压路机，另配置手扶振动压路机进行边角处理。
b)、沥青混凝土的压实层最大厚度不宜大于100mm，如大于100mm时采用分层摊铺碾压，并保证最小摊铺厚度满足suppave路面施工规范规定。
c)、压路机应以慢而均匀的速度碾压，压路机的碾压速度符合下表2的规定。压路机的碾压路线及碾压方向不应突然改变而导致混合料推移。碾压区的长度应大体稳定，两端的折返位置应随摊铺机前进而摊进，横向不得在相同在断面上。
d)、在不产生严重推移和裂缝的前提下，初压、复压、终压都应在尽可能的温度下进行，同时不得在低温状况下反复碾压，使石料棱角磨损、压碎、破坏集料嵌挤。正常施工，SUP-20开始碾压温度不低于140℃，低温施工时，不低于150℃，终压温度需大于70℃。
e)、沥青混合料的初压符合下列要求：
i 、初压应在紧跟摊铺机后碾压，并保持较短的初压区长度（15m～20m），以尽快使表面压实，减少热量散失。
ii、采用双钢轮振动压路机前静后振压2遍，碾压时应将压路机的驱动轮面向摊铺机从外侧向中心碾压，在超高路段由低向高碾压，在坡道上应将驱动轮从低处向高处碾压。（压幅为一台摊铺机摊铺宽度）
f)、复压应紧路在初压后进行，并应符合下列要求：
i、复压应紧路在初压后开始，且不得随意停顿。压路机碾压段的总长度应尽量缩短，通常不超过60~80m。
ii 、复压先采用1台振动压路机振压1遍，接着用轮胶轮压路机碾压3遍.
iii、振动压路机的振动频率宜为35~50Hz,振幅宜为0.3-0.8mm。层厚较大时选用高频率大振幅，以产生较大的激振力，厚度较薄时，采用高频低振幅，以防止集料破碎，相邻碾压带重叠宽度为100-200mm。
iv、胶轮压路机质量宜大于等于27T，吨位不足时宜附加重物，使每一个轮胎的压力不小于15KN，冷态时的轮胎充气压力不小于0.55Mpa，轮胎发热后不小于0.6 Mpa,且各个轮胎的气压大体相同,相邻碾压带应重叠1/3~1/2的碾压轮宽度,碾压至要求的压实度为止。
v 、为了减少路缘石的破坏，大型压路机应距路缘石边缘30~40mm，对其他路面边缘及港湾式停车带采用大型压路机难于碾压的部位，宜采用手扶式振动压路机作补充碾压。
g)、终压应紧接在复压后进行，如经复压后已无明显轮迹时可免去终压。终压用1台双钢轮压路机静压不少于2遍，至无明显轮迹为止。
h)、碾压轮在碾压过程中应保持清洁，有混合料粘轮应立即清除。当采用向碾压轮喷水（可添加少量表面活性剂）的方式里，必须严格控制喷水量且成雾状，不得漫流，以防混合料降温过快。轮胎压路机开始碾压阶段，可适当烘烤、涂刷少量隔离剂或防粘结
剂，也可少量喷水，并先到高温碾压使轮胎尽快升温，之后停止洒水，轮胎压路机轮胎外围宜加设围裙和保温。
i)、压路机不得在未碾压成型路段上转向、调头、加水或停留。在当天成型的路面上，不得停放各种机械设备或车辆，不得散落矿料、油料等杂物。
5、接缝
沥青路面的施工必须接缝紧密、连接平顺，不得产生明显的接缝离析。接缝施工应用3m直尺检查，确保平整度符合要求。
1、纵向施工缝：对于采用两台摊铺机成梯队联合摊铺方式的纵向接缝，应在前部已摊铺混合料部分留下10～20cm宽暂不碾压作为后高程基准面，并有5～10cm左右的摊铺层重叠，以热接缝形式在最后作跨接缝碾压以消除缝迹。上中层纵缝应错开15cm以上。
2、横向接缝缝采用垂直的平接缝。平接缝宜趁尚未冷透时用凿岩机械或人工垂直刨除端部层厚不足的部分，使工作缝成直角连接。当采用切割机制作平接缝时，宜在铺高当天混合料冷却但尚未结硬时进行。刨除或切割不得损伤下层路面。切割时留下的泥水必须冲洗干净，等干燥后涂刷粘层油。铺筑新混合料接头应使接荐软化，碾压方式采用2种：第一种，压路机进行横向碾压，碾压时压路机应位于已压实的面层上，错过新铺层15cm，然后每压1遍，向新铺层移动15~20cm，直至全部在新铺层，再改为纵向碾压。第二种，为确保接缝处密实，现阶段流行以下碾压方式，压路机进行横向碾压，先压实距离拼缝40-50cm 的新铺位置，然后逐渐向已压实路面处碾压，每次移动10-15cm，直至完全压到老路面上，再改为纵向碾压。最佳处理方式我们将通过试铺施工来确定，以保证横向接缝平顺、紧密。
3、横向施工缝应远离桥梁毛勒缝20m以外，不许设在毛勒缝处，以确保毛勒缝两边路面表面的平顺。
6、开放交通及其他
a)沥青混合料路面应等待摊铺层完全自然冷却，混合料表面温度低于50℃后，方可开放交通。
b)铺筑好的沥青下面层应严格控制交通，做好保护，保持整洁，不得造成污染，严禁在沥青层上堆放施工产生的土或杂物，严禁在已铺沥青层上制作水泥砂浆。在不能封闭的厂门口、被交路口处，采用铺设彩条布的方式防止路面遭污染，如发生泥土污染，可采用高压水枪配合钢刷进行清洗，摊铺前喷洒粘层油。
SUP20沥青下面层施工技术方案 1、SUP-20沥青下面层原材料要求 SUP-20沥青面层采用优质道路石油沥青，标号70号，技术要求符合PG64-22等级要求。粗集料采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，填料采用石灰岩碱性石料经磨细得到的矿粉。矿粉必须干燥、清洁，抗剥落剂具有较强的抗老化性能，在163 ℃老化5小时后，应仍满足相关技术要求。 2、混合料的运输 1、沥青混合料采用载重20吨的运料车运输，现场运输车辆接受管理人员管理、指挥，不得在施工现场急刹车、急弯、掉头使封层造成损伤。运料车的运送应稍有富余，施工过程中摊铺机前方应有不小于5辆运料车等候。等候的运料车多于5辆后开始摊铺。 2、运料车每次使用前后必须清扫干净，在车厢板上涂一薄层防止沥青粘结的隔离剂，但不得有余液积聚在车厢底部，从拌和机向运料车上装料时，应多次挪动汽车位置，平衡装料，以减少混合料离析，运料车运输混合料用苫布覆盖保温、防雨、防污染（苫布大小以全部覆盖混合料为准）。 3、运料车运至施工现场后，不得立即揭开苫布，应等到前一车开始卸料摊铺时，方可揭苫布，每一车混合料运至现场后，必须测量混合料温度，低于摊铺温度或已经结成团块、已遭雨淋的不得铺筑。该项目派专人负责。 4、摊铺过程中运料车在摊铺机前10-30cm处停住，挂空挡等候，由摊铺机推动前进开始缓缓卸料，避免撞击铺机，影响路面摊铺的平整度，由专人负责指挥。运料车每次卸料必须倒净，返料车车厢余料应倾倒在指定地点，不得随意倾倒在路面上。 3、混合料的摊铺 （一）、基层准备 面层混和料摊铺前，首先完成下述几项先行工序施工。 1、基层的质量检验。对基层的外观质量与内在质量进行全面检查，对局部质量缺陷应按规定进行修复。 2、对基层表面的污染物必须清扫干净，必要时用水冲刷，对于局部被水泥等杂物污染冲刷不掉的，应用人工将表面水泥砂浆凿除。 （二）、摊铺施工 a）、本项目路面摊铺宽度为11.5m，摊铺采用2台摊铺机进行。 b)、摊铺前必须将工作面清扫干净。如用水冲，但必须晒干后才能进行摊铺作业。 c)、摊铺机开工前，应在受料斗上涂刷薄层隔离剂或防粘结剂，不得直接倾倒柴油，摊铺机开工前应提前0.5h预热熨平板温度不得低于100℃。 d)、摊铺机速度控制在1.5-3m左右，和拌和机生产能力匹配。
沥青砼下面层施工方案 一、编制依据 1、本工程的招标文件、补遗书。 2、现行施工技术规范： ⑴、《公路沥青路面施工技术规范》（JTJ 040-2004）； ⑵、《公路交通安全设施施工技术规范》（JTG F71-2006）； ⑶、《公路工程集料试验规程》（JTG E42-2005）； ⑷、《公路路基路面现场测试规程》（JTG E60-2008）； ⑸、《公路工程质量检验评定标准》第一册（土建工程）（JTG F80/1-2004）； ⑹、《公路工程施工安全技术规程》（JTJ076-95）； ⑺、《公路养护技术规范》（JTG H10-2009）； ⑻、《公路养护安全作业规程》（JTG H30-2004）； ⑼、《道路交通标志和标线》（GB5768-2009）。 3、本合同施工设计图纸及技术交底。 4、我单位历年积累的成熟施工技术、施工工艺及方法；多年来从事类似公路的施工经验。以及我单位可调用到本合同工程的各类资源。 5、驻地监理处下发的关于路面工程施工及工期要求的指导性文件。 二、各项施工准备 1、技术准备 ⑴由项目总工组织工程技术人员对施工技术规范进行了学习，对施工图纸进行了会审，并进行了施工技术交底。由专职安全工程师组织参建人员对施工安全规程进行了学习，并进行了安全技术交底。 ⑵对施工管理人员及机械操作手进行了上岗前的岗位培训，保证人人掌握施工工艺、操作方法，特殊工种做到持证上岗。对劳务队全体人员进行进场前安全、文明施工及管理宣传、动员。
⑶现有省道作为施工道路，运输畅通便利。 2、工程试验 ⑴工地试验室 试验室已经筹建完毕，相关试验仪器已经过交通部工程检测仪器检定站山东工作站标定，可按照G327费县员外至平邑泗水界段中修工程《招标文件》要求开展各项试验工作。 ⑵材料试验 ①沥青：采用中化弘润石油化工有限公司生产的70号A级沥青，经检验符合规范要求。 ②集料：：集料由新泰市放城镇马家寨子石料厂加工生产。粗集料使用轧制的坚硬岩石，颗粒性状良好，细长及扁平颗粒含量不应超过15%，压碎值不大于26%，与沥青的粘结力为5级。细集料为采用反击式或锤式破碎机生产的硬质岩集料经过筛选的部分具有较好的角砾性，可以作为人工砂使用，大粒径沥青混合料使用机制砂作为细集料，但不准采用天然砂，细集料棱角性必须大于42%，砂当量值不小于65%。 ③矿粉：矿粉采用费县永盛钙粉厂加工的生石灰粉。生石灰粉应干燥、洁净，矿粉质量符合规范要求。 ④沥青砼中面层目标配合比： 沥青砼中面层目标配合比为： 10-20:10-15:10-5:5-0mm碎石：矿粉＝26:18:18:38: 0，最佳沥青用量为4.4%，配合比已经总监办审批。（详见下面层设计配合比批复） 3、人员配备 本工程由我公司负责沥青面层施工的专业化施工队伍承担施工，基本队伍从我公司调入。沥青面层拟投入的主要人员如下表：

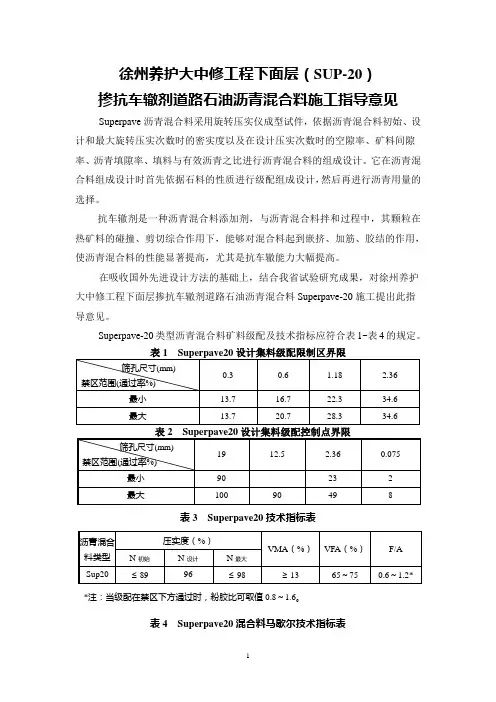

徐州养护大中修工程下面层（SUP-20）掺抗车辙剂道路石油沥青混合料施工指导意见 Superpave沥青混合料采用旋转压实仪成型试件，依据沥青混合料初始、设计和最大旋转压实次数时的密实度以及在设计压实次数时的空隙率、矿料间隙率、沥青填隙率、填料与有效沥青之比进行沥青混合料的组成设计。它在沥青混合料组成设计时首先依据石料的性质进行级配组成设计，然后再进行沥青用量的选择。 抗车辙剂是一种沥青混合料添加剂，与沥青混合料拌和过程中，其颗粒在热矿料的碰撞、剪切综合作用下，能够对混合料起到嵌挤、加筋、胶结的作用，使沥青混合料的性能显著提高，尤其是抗车辙能力大幅提高。 在吸收国外先进设计方法的基础上，结合我省试验研究成果，对徐州养护大中修工程下面层掺抗车辙剂道路石油沥青混合料Superpave-20施工提出此指导意见。 Superpave-20类型沥青混合料矿料级配及技术指标应符合表1~表4的规定。 *注：当级配在禁区下方通过时，粉胶比可取值0.8～1.6。
一、材料要求 沥青路面所用的沥青、集料、矿粉质量应符合【公路沥青路面施工技术规范】JTG F40-2004及设计说明中的相关要求。 1、沥青沥青下面层热再生宜采用A级道路石油沥青，标号为70号，其技术要求见表5。沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验。 检测频率：施工单位每车检验一次，监理组每五车抽检一次。 2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每500T检验一次。粗集料技术要求见表6。 3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质为石灰岩，不能采用山场的下脚料。对进场集料每500T检验一次。细集料技术要求见表7。 4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。矿粉必须干燥、清洁，矿粉质量技术要求见表8，每50T检验一次。拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。 表5 70#道路石油沥青技术要求

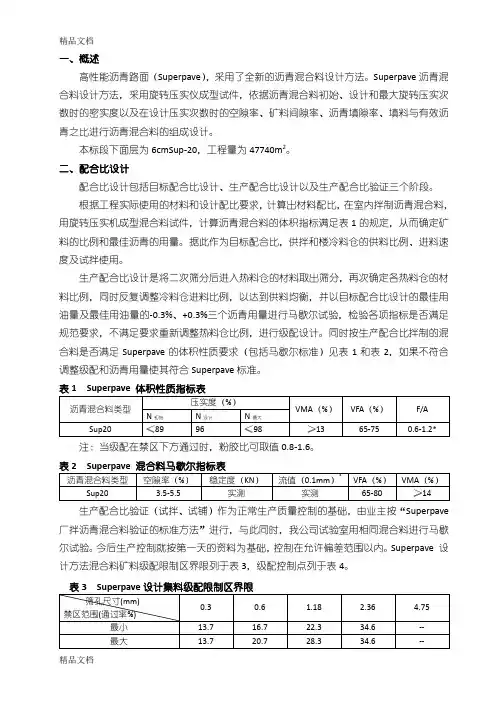

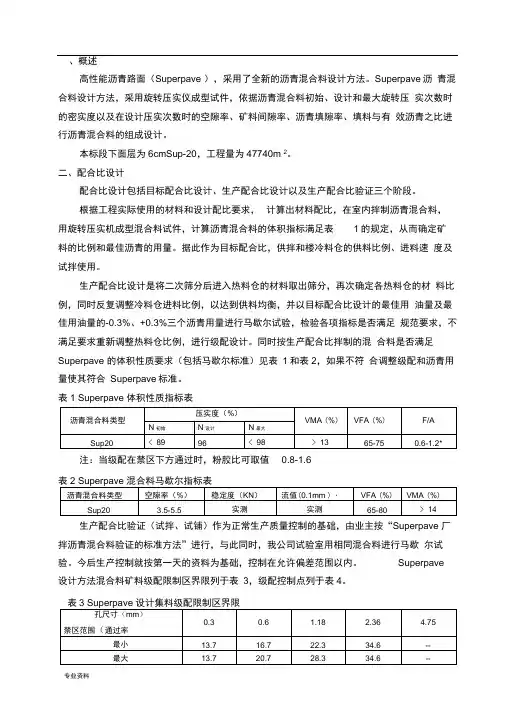

一、概述 高性能沥青路面（Superpave），采用了全新的沥青混合料设计方法。Superpave沥青混合料设计方法，采用旋转压实仪成型试件，依据沥青混合料初始、设计和最大旋转压实次数时的密实度以及在设计压实次数时的空隙率、矿料间隙率、沥青填隙率、填料与有效沥青之比进行沥青混合料的组成设计。 本标段下面层为6cmSup-20，工程量为47740m2。 二、配合比设计 配合比设计包括目标配合比设计、生产配合比设计以及生产配合比验证三个阶段。 根据工程实际使用的材料和设计配比要求，计算出材料配比，在室内拌制沥青混合料，用旋转压实机成型混合料试件，计算沥青混合料的体积指标满足表1的规定，从而确定矿料的比例和最佳沥青的用量。据此作为目标配合比，供拌和楼冷料仓的供料比例、进料速度及试拌使用。 生产配合比设计是将二次筛分后进入热料仓的材料取出筛分，再次确定各热料仓的材料比例，同时反复调整冷料仓进料比例，以达到供料均衡，并以目标配合比设计的最佳用油量及最佳用油量的-0.3%、+0.3%三个沥青用量进行马歇尔试验，检验各项指标是否满足规范要求，不满足要求重新调整热料仓比例，进行级配设计。同时按生产配合比拌制的混合料是否满足Superpave的体积性质要求（包括马歇尔标准）见表1和表2，如果不符合调整级配和沥青用量使其符合Superpave标准。 表1 Superpave 体积性质指标表 注：当级配在禁区下方通过时，粉胶比可取值0.8-1.6。 表2 Superpave 混合料马歇尔指标表 生产配合比验证（试拌、试铺）作为正常生产质量控制的基础，由业主按“Superpave 厂拌沥青混合料验证的标准方法”进行，与此同时，我公司试验室用相同混合料进行马歇尔试验。今后生产控制就按第一天的资料为基础，控制在允许偏差范围以内。Superpave 设计方法混合料矿料级配限制区界限列于表3，级配控制点列于表4。
沥青下封层施工方案 1. 简介 沥青下封层施工是公路建设中的重要环节之一。它位于路面结构的下方，用于提高路面的稳定性和耐久性。本文将介绍沥青下封层施工的方案。 2. 施工准备 在进行沥青下封层施工之前，需要进行一系列的准备工作，包括： - 确定施工地点和范围，根据工程设计确定施工的路段； - 彻底清理施工区域，包括清除障碍物、拆除旧路面等操作； - 水平检查和修复基础层，确保基础层平整牢固； - 准备施工设备和材料，包括沥青混凝土料、沥青封层材料、路面铺设机械等。
3. 施工步骤 3.1 基础层处理 在进行沥青下封层施工之前，需要对基础层进行特殊处理，以确保其质量和平整度。处理步骤包括： 1. 清理基础层表面的杂物和泥土； 2. 对基础层进行修补，填补裂缝和坑洞； 3. 进行基础层的水平检查，确保平整度满足要求。 3.2 沥青下封层施工 在基础层处理完毕后，开始进行沥青下封层施工，具体步骤如下： 1. 预热沥青封层材料，确保其能够顺利流动； 2. 使用路面铺设机械将沥青封层材料均匀地铺设在基础层上； 3. 利用铺设机械进行初步压实，使沥青下封层达到一定的密实度； 4. 进行沥青封层的后续压实工作，可采用机械碾压或背压器进行； 5. 对铺设的沥青下封层进行养护，保证其质量和耐久性。
4. 施工注意事项 •沥青下封层施工应在适宜的气温和湿度条件下进行，避免施工时雨水或高温天气影响施工质量； •沥青封层材料应符合规定的技术要求，并经过严格检测； •施工过程中需要对铺设的沥青下封层进行质量检查，确保其满足设计要求； •施工期间应注意安全，遵守相关施工规范和操作规程，确保施工人员的人身安全。 5. 施工质量控制 为保证沥青下封层施工质量，需进行以下质量控制措施： - 对施工材料进行严格的质量检测和验收； - 遵循施工规范和操作规程，确保施工过程符合要求； - 定期进行沥青下封层的质量检查，包括密实度、平整度等指标的检测； - 对施工质量不合格的部分进行整改和修复； - 做好施工过程的记录和资料整理，以备后续的质量验收。
沥青下面层施工方案 背景 沥青路面是道路建设中最常见的材料之一，它不仅成本较低，而且施工相对简单，广泛应用于城市道路、省道和高速公路等路面建设中。然而，在沥青路面施工过程中，下面层的处理对路面的稳定性和耐久性等方面有着至关重要的作用。因此，本文将介绍沥青下面层施工方案。 沥青下面层的作用 沥青路面的稳定性很大程度上取决于下面层的质量。下面 层的主要作用如下： 1.承载荷载：下面层作为路面的基础，需要承载车辆 和行人的荷载。 2.分散荷载：下面层通过将荷载分散到路基上，减小 沥青层对荷载的响应，增强路面的稳定性。 3.防水排水：下面层必须能够排水，防止积水侵入路 面导致路面老化。 沥青下面层施工的步骤 下面层的质量与施工过程密切相关。沥青下面层施工的步 骤如下： 1. 道路基础处理 1.坑槽处理：根据道路基础的情况，在路基表面开挖 坑槽，以便于铺设新材料，并可清除道路基础上的杂物， 保证沥青层再次铺设的平整性。 2.扫净表面：通过扫把、清洁车等工具，清洁路面， 并排除路面上的杂草、沙石、泥土等。该操作是为了保证
下面层与上层之间的黏合强度，以及坑槽内不含杂物，保证下面层的平整度。 2. 选材与质量控制 选材是关键，下面层的选择主要取决于，其紧密程度、稳定性与厚度。常见的下面层材料有碎石、沥青混凝土和水稳土等，其密度分别为1650-1850kg/m³、2350-2550kg/m³及1800-2300kg/m³，厚度一般在15～30cm之间。特别是，选择的材料必须经过质量检验，以保证使用效果。 3. 下面层施工 1.铺石：先将下面层材料均匀地铺在平整的路面基础 上。根据地质地貌及预备道路基础情况不同，下面层铺石的厚度不居中。粘合了沥青混凝土层必定较厚，否则会导致表层出现大面积裂缝、翻浆、车辙等现象。下面层材料的压实度越大，下面层的密度越大，稳定性越高。一般情况下，压实度大于90%。 2.碾压：在铺好的石头上进行碾压，以提高下面层材 料的紧密性和稳定性。碾压机器上挂上锤轮，并调整碾压机器的振幅和频率，从而在保证下面层在一定深度内得到适当压实的同时，加强了下面层的稳定性。 3.松土：上面一步的碾压使下面层材料紧密了，松土 的操作是使下面层材料中的气孔的均匀，减少松散度、空气饱和度，防止发生塌陷，保证下一层材料施工持稳定。 4. 后期处理 1.中间层/基层施工：中间层和基层施工遵循上述施工 方法，保持下层的平整性并形成所需厚度。 2.道路拱形处理：因为考虑到需要排水，所以道路形 状不能是平的，必须确保道路取得一定的弧度，防止水流及积水对路面造成的影响。

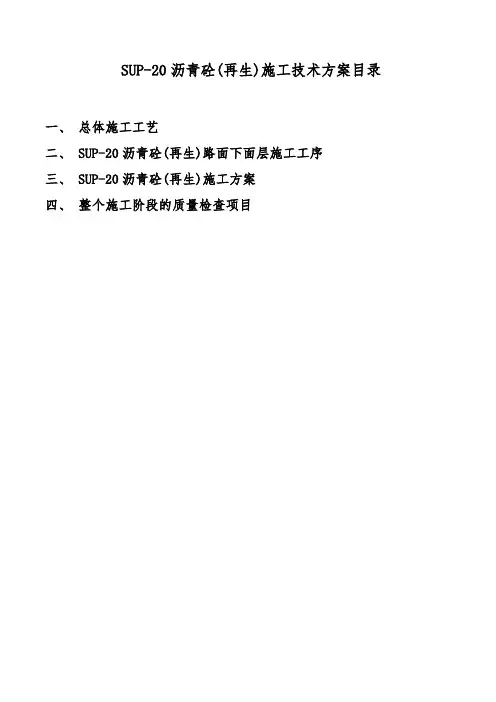

SUP-20沥青砼(再生)施工技术方案目录 一、总体施工工艺 二、 SUP-20沥青砼(再生)路面下面层施工工序 三、 SUP-20沥青砼(再生)施工方案 四、整个施工阶段的质量检查项目
