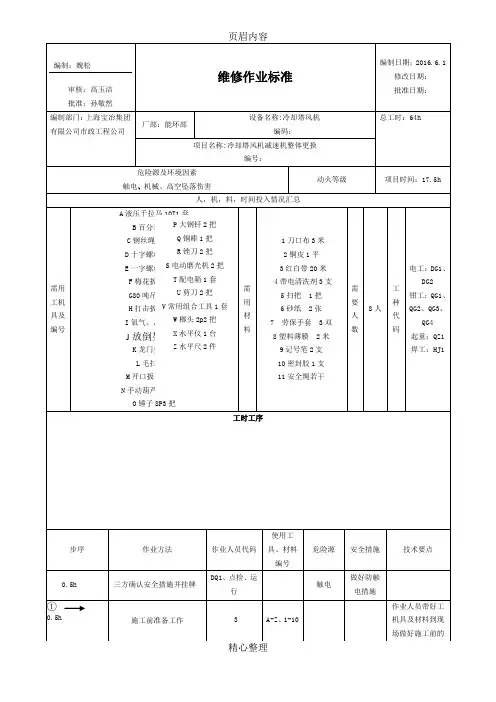

冷却塔风机减速机整
体更换
精品资料
仅供学习与交流，如有侵权请联系网站删除谢谢2
冷却塔风机的节能及安全控制研究 摘要：对冷却塔风机节能及安全控制进行研究,以实现风机运行的节能、安全自动化在线管理,通过对实际使用效果考察表明：该控制系统解决了风机管理上存在的一些难题,实现了风机节能、安全自动化控制。提高了经济效益和设备可靠度,收到理想效果,也为加强设备的科学管理提供了新的思路。 关键词：冷却塔风机节能 A Study on Energy Saving and Safety Control for Cooling Tower Fan Abstract： The energy saving and safety control for cooling tower fans were studied to realize an energy-saving,sale and automatic operation of the fans as well as an on-line management．The study on the practical application results showed：With the said controlling system,some diffculties existing in the management of the fans were solved,an energy-saving,safe and automatic control of the fans was reallied,both economic efficiency and equipment reliability were improved,with ideal results achieved, which provided a new way of thinking in strengthening the scientific management of the equipment Keywords：cooling tower；fan；energy savin 冷却塔风机是循环水系统的核心设备[1]。北京燕山石化公司炼油厂目前拥有7套循环水装置,循环冷却水总设计处理量为4.665×104t/h；凉水塔风机105台（其中4.7m 98台,8.5m 7台）,总装机功率为4060kW,同时开机情况下最大日耗电量达 9.74×104kW·h。 就循环水设备管理情况看,无论是从设备的数量、维修工作量、耗电量等哪个方面来讲,冷却塔风机都占有很大占比。风机台数占车间设备总量的57％,维修工时占总量的60％,电耗占总量的22％。如何在节能降耗、减少劳动力的情况下来保证设备的长周期运行,必然要应用先进的科学技术及管理方法 [2]。自1993年开始,笔者单位与中科院 工程热物理所合作,配合研制开发了风机节能自控和安全自控2套监测系统,即“KR-933
冷却塔风机 使用说明书 上海贝得尔石化机械设备有限公司SHANGHAIBETTERPETROCHEMICAL MACHINERY EQUIPMENT CO.,LTD
目录 一、概述 (3) 二、风机的结构 (4) 三、风机的安装与开车 (9) 四、风机的使用维护 (13) 五、常见故障的原因及排除方法 (14) 六、风机易损件目录 (15)
一、概述 上海贝得尔石化机械设备有限公司是国内少数专业设计、生产冷却塔风机的现代化企业之一。公司成立以来，已先后研制L47、L50、L55、L60、L70、L77、L80、L85、L92、L98系列风机。产品广泛应用于石油、化工、电业、冶金、纺织、制药、造纸等行业的循环水冷却装置。产品不仅赢得了国内广大用户的好评，还远销海外，获得了国外用户的认可。 由于冷却塔风机在企业的生产中起着举足轻重的作用，一旦停用将对企业的生产造成严重影响。同时由于冷却塔风机长期连续工作在潮湿、高温、腐蚀严重的环境中，使得冷却塔风机的正确安装及良好的日常维护显得尤为重要。为了更好的为广大用户服务，延长冷却塔风机的使用寿命，特编写此说明书，供用户单位的操作、维护人员查阅。如有不足之处，请予以指正。
二、风机的结构 风机主要由电机、联轴器、齿轮减速箱、叶轮、油路系统部分组成。 见图1 1.电机 2. 联轴器 3. 齿轮减速箱 4. 叶轮 5. 油标 6.减速箱底座 7.电机底座 图1 1. 电机 一般情况电机由用户自行采购。我们也可以应用户要求配置相应型号的电机。 2. 联轴器 风机联轴器根据不同的型号采用不同的结构。 L60以下(包含L60)风机联轴器结构(如图2) 图2
一、概述 NGW—L—F系列冷却塔专用减速器，是专门为配套200~1000t/h冷却塔而设计的新产品，其主要结构为立式单级行星传动。齿轮采用合金结构钢经热处理后，用高精度齿轮磨床加工而成，具有强度高、韧性好、精度高等优点，同时采用浸油式润滑，从而达到了噪音低、振动小、效率高、寿命长的目的。经过不断改进设计，使该产品具有体积小、重量轻、安装维修方便等特点，且已成为冷却塔节能降噪的最理想产品，被广泛用于化工、轻工、医药、冶金、高级宾馆、民用建筑等行业。经实际使用和各项指标测定，性能可靠，质量稳定。一九九一年被评为省优产品。 二、使用条件（电动机安电动机的使用说明书，下同） 输入转速：≤1500r/min 环境温度：-40~50c（如）45c，达60c时，电机温升修正，既80k-15k=65k） 三、安装 1．产品在安装时，壳体或支架应有足够的强度和刚性，四脚应热平且保持水平后坚固。2 2．风机的轮毂与减速器的输出轴伸应配合良好，拼紧螺母。 3．风机安装后应调整至最佳状态，保持运行平稳。 4．拨动风叶应转动灵活。 四、运行 1．按电机使用说明书具备电动机运行条件。 2．当电动机功率超过7.5KW时应采用补偿器启动. 3．旋转：1）旋转方向应符合冷却塔要求；2）应运转平衡；3）三项电压电流应平衡；4）负载电流应不超过额定电流。若与上述要求不符时，应停机检查，问题解决后方可运行。4．试转后重新检查和拧紧各个紧固件。 五、维护及润滑 1．产品在使用前必须加足润滑油至油尺的上下限线之间（F31约5kg、F61约11kg、F81约19kg），牌号为N320工业齿轮油。运行时应经常检查，发现油量不足应及时补加，一般每运行二个月补加一次，六个月更换一次，并应清洗。 2．在运行过程中如发现下列问题，应及时停机解决：（1）沿轴向漏油，更换密封件，（2）轴承噪声增大或损坏，更换轴承（3 ）减速器噪声增大，齿轮严重磨损和损坏，更换齿轮。 减速器轴承牌号 机架型号： JB型HG5-251-79标机架 化工反应缸机架JA2型机架
1 引言 在中央空调水冷式机组中，使用循环冷却水是最常用的方法之一。为了使机组中加热了的水再降温冷却，重新循环使用，常使用冷却塔。风机为机械通风冷却塔的关键部件，通常都采用户外立式冷却塔专用电机，具有效率高，耗电省，防水性能好等特点。水在冷却塔滴下时，冷却风机使之与空气较充分的接触，将热量传递给周围空气，将水温降下来。 由于冷却塔的设备容量是根据在夏天最大热负载的条件下选定的，也就是考虑到最恶劣的条件，然而在实际设备运行中，由于季节、气候、工作负载的等效热负载等诸多因素都决定了机组设备经常是处于在较低热负载的情况下运行，所以机组的耗电常常是不必要的和浪费的。因此，使用变频调速控制冷却风机的转速，在夜间或在气温较低的季节气候条件下，通过调节冷却风机的转速和冷却风机的开启台数，节能效果就非常显著。 冷却水系统能耗是空调系统总能耗的重要组成部分之一。采用截止阀对冷却水流量进行调节将导致能量无谓的浪费，在部分负荷时固定冷却水流量以及不对冷却塔风机电机进行控制也将浪费大量电能。如采用微机控制技术和变频调速技术对冷却水系统进行控制节能效果约为30%，具有显著的节能效益。特别对于宾馆、饭店、商场等工作期较长的集中空调系统以及南方地区空调运行期长的其他建筑物空调系统，采用空调冷却水系统的节能运行系统的投资回收期一般在1～2年，具有非常显著的经济效益。 2 典型的冷却塔风机控制方式 在典型的冷却塔风机控制系统中，变频器可以利用内置PID功能，可以组成以温度为控制对象的闭环控制。图1所示为典型的冷却塔变频控制原理，冷却塔风机的作用是将出水温度降到一定的值，其降温的效果可以通过变频器的速度调整来进行。被控量(出水温度)与设定值的差值经过变频器内置的PID控制器后，送出速度命令并控制变频器频率的输出，最终调节冷却塔风机的转速。
冷却塔使用维护说明书 冷却塔的工作原理 该设备是一种机力通风型冷却设备，其工作原理是把需要冷却处理的水压到冷却塔配 水装置中，通过该装置将水均匀的喷洒于填料上，热水从填料上部落下，在填料上形成水膜，同时不饱和的冷空气由风机从塔下抽到塔中，进入填料并在填料间隙中流动，热水与不饱和空气在此进行交换，使不饱和的冷空气变成饱和的热空气，最后由风机抽到塔外，如此循环，从而达到降低水温的效果。 冷却塔的运行说明 1、冷却塔运行前准备 1.1清理现场，保证塔内、塔顶无杂物 1.2检查各部件安装位置是否符合安装要求，各部位坚固件连接是否松动。所有拉 杆应收紧，并留有调节余量。 1.3检查电动机绝缘电阻，以免电机宇宙能换时烧坏 1.4冷却塔运行前必须清理配水装置内杂物，以免堵塞该装置的出水孔或喷头，从 而造成配水不均匀。收水器定位应牢固u,片距均匀，方向正确。配水池盖板，各检修门开启 应灵活。 1.5检查风机叶片的叶尖与风筒间隙，小风机叶片尖与风筒间隙在10-22mm之间, 大风筒一般控制在规定要求范围内，达不到上述要求应调整，严禁在叶片上走人及搁置重 物。
1.6冷却塔风机采用皮带传动时，应检查轴承中是否已加润滑脂，三角皮带松紧是否合适，皮带 盘是否水平，皮带型号是否一致，防止皮带松动打滑，保证风机运行平稳。 1.7冷却塔风机采用变速箱时，应检查油路是否畅通，油管是否保持在同一平面上，油位是否 在规定的位置。电机输出轴及齿轮输入轴向轴允许差，连轴器平行允差，调整座纵、横方 向、水平误差不大于1000（详细数据见风机厂家说明书） 1.8检查风机输出端止动保险是否安装正确。 以上情况应全面检查，并按要求处理无问题后方可投入运行。 2、循环水系统试运行 、逐步打开进水总管阀门，通过阀门将水量调节至额定值。 、冷却塔采用旋转布水器配水时，应观察布水器旋转情况，布水器应运转平稳，布水均匀，如有异常情况，按常见故障及排除的规定排除。 、冷却塔采用管道配水，应检查配水是否均匀，如有异常情况，按常见故障及排除的规定排除。 、观察集水池积水高度，调节补给水浮球位置及溢流管高度，控制积水深度在设计范围内。 、冷却塔出水应保证通畅，出水口设置格网等。 、检查冷却塔塔体是否渗漏，如有渗漏应及时密封。 以上各项都运转正常后，关闭总管阀门进行下步工作 3、风机系统试运行 、清理现场
神木县恒东发电有限公司二期热电工程 机械通风冷却塔 技术规范书 陕西省电力设计院 住建部电力行业甲级 A8 二○一一年十一月西安
批准：审核：校核：编写：
目录 1. 总则 2. 设计条件与环境条件 3 设备规范 4 技术要求 5. 供货范围 6. 投标方提供的资料 7 质量保证、试验及验收 8 包装、运输
1.总则 本技术规范书的使用范围，仅限于神木县恒东发电有限公司二期热电工程机械通风冷却塔（简称机力塔）及其附件的订货招标。 本次招标范围为2台机械通风冷却塔及其附件。 投标方投标的上述设备必须已经应用于电厂，并具有使用两年以上的成功现场经验。为便于对投标方的资格进行审查，投标方应在投标文件中提供相关的资格文件和同类设备在相似工程中的业绩表。 本技术规范书提出最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。 投标方如对本技术规范书有异议，应以书面差异表形式明确提出，在征得招标方同意后，可对有关条文进行修改。如招标方不同意修改，仍以招标方意见为准。投标方在投标文件中，对与本技术规范书要求有差异的条款，应以差异表的形式明确表明，否则将示为完全响应标书。 在签定合同之后，招标方保留对本技术规范书提出补充要求和修改的权利，投标方应承诺予以配合。如提出修改，具体项目和条件由供、需双方商定。 从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。 本技术规范书经双方签字认可后作为订货合同的附件，与合同正文同等效力。 2 环境与设计条件 环境条件 厂址位于陕西省神木县，环境条件主要参数如下： 神木县地处北温带，大陆性半干旱气候季节性明显，基本特征为冬季严寒而漫长，春季风沙频繁，夏季炎热而短，秋季凉爽，四季冷热多变，昼夜温差悬殊，干旱少雨，蒸发量大，该区的水文气象要素为： 机力塔位置海拔标高 1266.70m（电厂高程系，下同）； 地震烈度 6度； 室外气温变幅29.0℃41.2℃； 最冷月平均气温 -9.6℃ 室外平均相对湿度 55%； 最大积雪深度 12 cm 最大冻土深度 146 cm 全年主导风向 N、SSE 神木县7、8、9三个月频率为10%的日平均气象条件如下：湿球温度19.2℃，对应的
温度模拟信号（4-20MA）PLC控制的冷却塔风机变频控制系统 2009年10月22日 星期四 06:30 P.M. PLC控制的冷却塔风机变频控制系统，主要用到了PLC、触摸屏和变频器。冷却塔风机变频控制系统配备有一台变频器，对一台风机进行变频控制，其余两台风机工频运行；根据出水温度的变化来控制工频运行风机的起动和停止，实现对水温的初步调节，并对一台风机进行变频控制，对水温进行微调，从而使冷却塔内的水温控制在一个稳定的状态。 设计方案：通过安装在出水总管上的温度传感器，把出水温度信号变成4-20mA 的标准信号送入PLC的模拟输入模块，并最终转换为相应的数值（BCD码），通过编好的PLC程序，得出的此数值和在触摸屏设定的温度值进行比较，得到一比较参数，送给变频器，由变频器控制一台电机的转速，并根据出水温度的高低，由PLC控制工频启动的风机的数量，使冷却塔的回水温度控制在设定的温度上。冷却塔风机变频控制系统原理图： 上图为冷却塔风机变频控制系统，其中变频器的作用是为电机提供可变频率的电源，实现电机的无机调速；温度传感器的作用是检测出水管的水温；人机界面主要是通过和PLC通讯，实时显示水温、电机频率，并可设定相关的给定值。如图所示，共有三台风机，其中M3是变频控制的，M1和M2是工频控制的。当系统供电开始时，三台风机处于待机状态，根据出水温度的变化，自动运行系统。当出水温度达到设定的开机温度时，变频风机M3开始变频运转；如温度继续上升，水温超出工频启动的设定值，且M3变频风机上升到全频运行，开启M1风机工频运转；如温度继续上升，开启M2风机工频运转。如M3运转频率达到50.0HZ，M2、M3也工频运转，且温度达到报警上限值，则系统会产生一个报警。当温度下降到工频启动的设定值时，M2风机停止运转；如温度继续下降，M1风机停止运转；当温度下降到一定的下限值和M3的运转频率低于一定的值时，M3风机停止运转。系统控制要求： 1 三台风机的基本工作方式 方式一：3#风机变频运行 方式二：3#风机变频运行 1#风机工频运行
闭式冷却塔成套设备由主机、水箱、循环水泵及电控柜等组成。主机由壳体、换热器、风机、喷淋水泵、收水器、水槽及管路阀门等零部件组成。工作过程中，冷却介质（软水、油或其他液体）由主循环泵驱动在换热器及需冷却设备之间循环流动，喷淋水均匀地喷洒在换热器上，在换热器外表面形成均匀的水膜，冷空气由塔体下方的进风口进入塔内，与喷淋水逆流经过换热器表面，在此过程中有两种换热方式，即冷空气与冷却介质之间的热传导和喷淋水蒸发吸热的热交换，吸收热量后的饱和热湿空气由风机排至大气中，其余的喷淋水流入塔体下部的水槽，由水泵再输送至喷淋系统。如此往复，换热器内的冷却介质得到降温冷却。闭式冷却塔有两种运行模式。风冷、风冷+喷淋。两种模式的切换由电控系统根据工况要求自动进行，实现节能降耗。 （1）闭式冷却塔的应用范围： 1、感应加热和金属熔炼设备，如：高、中频淬火设备、中频电源和电炉、感应透热炉、保温炉等的冷却。 2、化工行业各种反应器、冷凝器循环水的冷却。 3、大型电机、柴油机、整流设备、电焊设备、液压站及连铸设备等的冷却。 4、金属压铸模具,注塑模具等大型模具类冷却。 5、工业溶液的冷却，如淬火液、电镀液等。 （2）闭式冷却塔的优点： 1、冷却介质全封闭循环，可防止杂物进入冷却管路系统和冷却介质的蒸发损耗。 2、使用软水作为冷却介质，不结垢，不堵塞管路，故障少。 3、采用风冷和喷淋水蒸发吸热双重冷却方式,冷却效率高。 4、该装置体积小，占用空间小，移动及放置方便，无需修建水池。 5、采用自动化智能控制，可根据工况要求自动变换冷却模式，操作简单可靠。 6、用途广，可直接冷却淬火液、油类、醇类等对换热器无腐蚀作用的介质，介质无损耗,成份稳定。 （3）闭式冷却塔的特点： 1、真材实料。所有零配件尤其是主要材料、设备均严格选材，精工制作，不掺杂使假。“我用心，您满意”是我们一贯的目标，保证对每一位顾客都做到以诚相待，确保品质始终最好。持续有效运作的质量管理体系确保顾客在从原材料采购到安装调试等全过程都能得到专业品质的产品及服务。 2、散热能力强。 ① 设计气象条件参照开放式冷却塔国家标准的要求设计，设计及设备选用过程中考虑必要之裕量。高标准严要求，自然造就超群的散热能力，适应更严格的气象环境和工况要求。 ② 采用业界领先的设计方法和优化的换热模型，高效率、低阻力型换热器和极佳的循环喷淋系统，使换热效率得到大幅度提高，占地面积下降，塔体重量减轻。 3、操作简单。根据需要可选择调速电机以实现节能（最高可达50％），可方便的纳入自控系统，易于管理。 4、环保性好。 ① 综合治理措施使振动、噪声、漂水等指标更符合环保要求。 ② 采用专用低噪声风机和电机、减速机，效率高，噪声低。优化设计的塔体钢框架结构简单，稳固可靠，运行振动控制在极低范围内。高效收水器保证满足大风量的前提下能最大限度地降低飘水损失，全面符合环保要求。如选用调速电机，在夜间低速运行时，还能使噪声再降低3-5dB(A)。
冷却塔风机的检修与维护 1、减速机的维护与检修ffice ffice" /> 减速机的主要部件是锥齿轮、伞齿轮、斜齿轮及滚动轴承。在负荷的长期作用下，齿轮常发生的失效形式是轮齿工作面磨损和点蚀。齿轮出现磨损或点蚀后，运动精度降低，噪音和振动增大。如果点蚀尺寸大，蚀坑往往成为疲劳源，最终导致轮齿疲劳断裂。因此每年要对齿轮接触精度和点蚀情况进行检查。点蚀坑的尺寸长度不超过齿长的1/3和齿高的1/2。滚动轴承正常的失效形式是滚动体或内外圈滚道上的点蚀破坏。当点蚀破坏发生以后减速机会出现比较强烈的振动、噪声和发热现象。由于滚动轴承不宜经常拆卸，并且受到结构和安装位置所限，对滚动轴承直接检查比较困难。在停机后盘车，用听音棒贴住轴承函，仔细听轴承转动的声音，正常轴承转动的声音应是清脆、连续、均匀的。如果声音沉闷、断续、发卡说明轴承可能存在缺陷，要拆下进一步检查，确定失效后更换。此外，使用优质的润滑油并加入适当添加剂有助于延长齿轮、轴承的使用寿命。 2、联轴器维护与检修 联轴器直接关系到风机运行的平稳程度。分为弹性圈柱销联轴器、弹性柱销联轴器、膜片联轴器。这三种联轴器都起着传递扭矩和缓冲减振的作用。其中，弹性圈柱销联轴器的橡胶弹性圈、弹性柱销联轴器橡胶接头、膜片联轴器的弹性膜片都是弹性元件，可以补偿轴线的相对位移。由于受到多次启动冲击，长期的振动磨损以及腐蚀、老化的影响，弹性元件会失效。因此，每年必须定期间检查。如果橡胶元件出现老化、磨损，弹性膜片出现倒伏或缺损都要及时更换。另外，在安装或检修时，为减小联轴器不对中的影响，两半联轴器的同轴度误差不超过ffice:smarttags" />0.1mm。 3、扇叶与风筒的检查与调整 扇叶与风筒一般都是玻璃钢材料制作。起抽风、导流作用。由于扇叶由轮毂中的夹块夹持，经过长时间运转扇叶可能会围绕中心转动，影响平衡引起振动。为此，每年必须要检查、调整扇叶角度。所有扇叶倾角允差不大于0.5°。为了提高风机的效率，扇叶与风筒间保持很小的间隙。由于风筒是玻璃钢材质刚度较差容易变形，所以大型风机的风筒除了肋筋还有拉筋，控制和调整风筒的圆度。经过长期运行，由于风筒螺栓和拉筋螺栓松动，拉筋磨损、折断，会引起风筒变形，变形严重时，扇叶会蹭到风筒，剧烈摩擦会使扇叶和风筒严重磨损，甚至折断扇叶。因此必须定期检查、调整风筒的圆度误差及扇叶与风筒间隙。根据不同的间隙要求，圆度误差控制在3~5mm。另外，要定期检查风筒拉筋，当锈蚀磨损达到直径或壁厚的1/3时更换。 4、润滑油系统的监测与维护 润滑油是风机的“血液”，存在于减速机、油管、油视镜内。润滑油泄漏减速机齿轮将有烧毁的危险。油管一般细而长容易折断，为此，每年至少要检查一次油管，当油管有裂口或壁厚减薄1mm时要更换油管。如果减速机使用的是骨架橡胶密封每年要更换一次，如果使
冷却塔使用说明书 This model paper was revised by the Standardization Office on December 10, 2020
冷却塔使用说明 一、冷却塔基础制作 1、冷却塔安装位置应选择在通风良好，无建筑物影响，无粉尘，无热气的合适场所。 2、冷却塔基础必须按厂方提供的基础图设计施工。 3、各基础面标高就在同一水平面上，标高误差不大于10mm。 4、客户如自设水池，水池深度，出水管大小，排污，放空，补给水管等均由客户按实际情况自定。 二、冷却塔的安装 1、冷却塔安装一般由专业技术人员指导安装。 2、冷却塔顶部不准动用气焊，电焊及其它明火，以防发生火灾。 3、电机安装完毕，连接动力电源时，自电机接线盒的引出线要下挂成U字形，防止雨水沿电源线进入，出线孔要堵封。 4、管道上应安装滤网，保证循环水的清洁。 5、加注减速器齿轮油，满至油标刻度，油号：N320中负荷工业齿轮油。 6、试用前，请先将冷却塔脚和基础预埋铁板焊接。 三、冷却塔的日常使用 1、在使用前对进出水管道，水池进行全面冲洗，清除塔内垃圾，以防管路堵塞。
2、各部件连接螺栓，特别是传动部件（风机，电机，旋转布水器），必须一一拧紧。 3、减速器油位正常，皮带减速器的皮带就涨紧。 4、风叶转动灵活，无磕碰上壳体。 5、当风机工作时，从塔顶往下看应为顺时针，向上抽风。 6、冷却塔如有异常声音应立即停机，全面检查，直至排除故障。 7、风机工作后，打开水阀，同时高速水泵流量，进塔水压，电流，电压，振动，噪音值均应在规定范围内。 8、发现布水器不转或布水不均匀时，应停机检修。 9、循环水应为自来水或清洁水，不宜含油污和杂质，浑浊度不大于50mm/1。 10、冷却塔作为重要的冷却设备，应有专人负责管理，作好有关冷却塔的进出水温度，流量，气象参数的记录， 四、冷却塔的维护 1、维护前应切断电源，并有专人看护电闸，以防意外。 2、每年应进行一次休机检查和维护。 3、电机保养按电机常规进行，齿轮箱内要保证足够的齿轮油。 4、塔内填料视结垢情况进行清洗，否则影响冷效。 5、塔内钢结构支架视锈蚀情况涂刷防锈漆，可延长使用寿命。
大型冷却塔减速机、电机的安装和调整 2004年以前我公司冷却塔风机安装采用有垫铁施工的方法，因为该方法存在一些缺陷我公司于2004年在巴斯夫公司的建议下改进了该方案，有垫铁施工的具体缺陷如下： 1、正式垫铁和设备底座之间无法避免的会产生一定缝隙； 2、会产生设备底座在垫铁处局部受力，形成“硬点”； 3、正式垫铁随时间推移将产生锈蚀，导致地脚螺栓周围受力不均匀； 4、由于正式垫铁的安装、调整和地脚螺栓坑以及正式垫铁灌浆养生时间 较长，一般要持续1个月以上，等到对整个基础灌浆时，安装引入前已打磨除漆的基础底板和垫铁将会再次锈蚀，不利于整个基础灌浆时二次浆料与它们的牢固结合，影响基础与设备的整体性。 我们2004年改进并应用于贵司该项目冷却塔减速机、电机二次灌浆的安装方案如下： 1．将风机减速机与其调整连接板与地脚螺栓相连。 2．将电机与其调整座连接为一体，并保证电机连接螺栓在其调整座连接孔中间位置，以留下调整空间。 3．初调: 风机减速机和电机保证其安装位置偏差不大于1mm，连接风机传动轴，使用临时垫铁对风机减速机和电机进行调整；保证风机 减速机和电机的轴线在同一铅垂面内，调整座水平度误差不大于 0.5mm，联轴器安装误差基本达到风机厂家的要求。 4．采用混凝土灌浆料对减速机和电机的地脚螺栓预留孔进行第一次灌浆，保证灌浆上平面到调整座底面的距离约30mm，并保证灌浆 后上平面平整。 5．待混凝土凝结到一定状态后，使用风电机调整螺栓分别对减速机和电机进行细调，调整及误差要求详见风机厂提供的参数要求；调整 时，调整螺栓端部应垫一50×50×5的钢板以防原混凝土表面损伤 造成调整失败，调整螺栓布置平面图如下所示： 6．调整结束后对减速机和电机的调整座进行二次灌浆，以保证调整座
【论文题目】 冷却塔风机变频控制 本设计的内容是PLC 控制的冷却塔风机变频控制系统，主要用到了PLC 、触摸屏和变频器。冷却塔风机变频控制系统配备有一台变频器，对一台风机进行变频控制，其余两台风机工频运行；根据出水温度的变化来控制工频运行风机的起动和停止，实现对水温的初步调节，并对一台风机进行变频控制，对水温进行微调，从而使冷却塔内的水温控制在一个稳定的状态。 关键词：可编程控制器（PLC ）、变频器、触摸屏 随着变频技术的不断发展和人类节能意识的提高，各种变频装置的应用已在全球各行业产生了显著的经济效益。 【设计方案】 通过安装在出水总管上的温度传感器，把出水温度信号变成4-20mA 的标准信号送入PLC 的模拟输入模块，并最终转换为相应的数值（BCD 码），通过编好的PLC 程序，得出的此数值和在触摸屏设定的温度值进行比较，得到一比较参数，送给变频器，由变频器控制一台电机的转速，并根据出水温度的高低，由PLC 控制工频启动的风机的数量，使冷却塔的回水温度控制在设定的温度上。 模拟模块 冷 却 塔 冷 却 塔 出水总管 温 度 传 感 器 触 摸 屏 图1-1 冷却塔风机变频控制系统原理图 图1-1为冷却塔风机变频控制系统，其中变频器的作用是为电机提供可变频率的电源，实现电机的无机调速；温度传感器的作用是检测出水管的水温；人机界面主要是通过和PLC 通讯，实时显示水温、电机频率，并可设定相关的给定值。如图所示，共有三台风机，其中
M3是变频控制的，M1和M2是工频控制的。当系统供电开始时，三台风机处于待机状态，根据出水温度的变化，自动运行系统。当出水温度达到设定的开机温度时，变频风机M3开始变频运转；如温度继续上升，水温超出工频启动的设定值，且M3变频风机上升到全频运行，开启M1风机工频运转；如温度继续上升，开启M2风机工频运转。如M3运转频率达到50.0HZ，M2、M3也工频运转，且温度达到报警上限值，则系统会产生一个报警。当温度下降到工频启动的设定值时，M2风机停止运转；如温度继续下降，M1风机停止运转；当温度下降到一定的下限值和M3的运转频率低于一定的值时，M3风机停止运转。 【系统控制要求】 1 三台风机的基本工作方式 方式一：3#风机变频运行 方式二：3#风机变频运行1#风机工频运行 方式三：3#风机变频运行1#风机工频运行2#风机工频运行 2 三台风机启动时有延时，减小电流过大时对其它用电设备的冲击； 3 有完善的报警功能； 4 对风机的操作有手动和自动两种控制功能。 5 传感器选用PT100，将4-20mA的信号送入模拟输入模块； 6 变频器选用施耐德的ATV28，该产品具有过热和过流保护、电源欠压和过压保护、缺相保护等功能；通过PLC模拟量输出端子来控制变频器的频率，从而达到风机速度跟随温度给定，保证冷却塔水温的恒定。 变频器主要参数设定 代码说明设定 ACC Acceleration---s 5s DEC Deceleration---s 5s TCC TermStripCon 2W TCT Type 2 Wire LEL CrL AI2 min Ref 4mA CrH AI2 max Ref 20mA 7 PLC及模块采用施耐德Neza系列产品的TSX08CD12R8D和TSX08EA4A2，前者为CPU本体，带有12点输入，8点继电器输出，有实时时钟，24VDC电源；后者为扩展模块，模拟量4路入，2路出，12位精度。
冷却塔超静音运行处理方案 要使冷却塔的运行噪音达到环境噪音指标以下不是不可能的，这需要从多方面着手尽可能降低噪音。针对此 项目我公司做出以下措施： 一、动力部分 1、电机 为降低电机本身的噪音，可选用低噪音或超低噪音电机。关键是我们如何选择。我公司已和上海ABB电机公司共同开发出冷却塔专用的户外型防水低噪音ABB节能电机，已经用于本公司冷却塔配置上，深得广大用户好评。 ABB电机噪音微小，还可以将电机内置，即将电机置于出风筒内部，塔腔上部，使噪音不散向塔外。 2、减速机 以前减速传动部分从圆柱齿轮减速器到行星减速直到摆线针论减速机，一代又一代的更新换代，一直还在沿用，但大多数是用在对噪音无要求或要求不太严格的工业冷却塔上。空调型冷却塔一般都是用在市区或靠近居民区等对噪音有较高要求或严格控制的地段。针对这一特殊的噪音要求，本公司研制出四槽联体皮带在外表面进行联体，连成一个整体，使四槽力的传动完全同步，增加传动力，不易损
坏，使用寿命大副提高，一般可使用一个运行周，正常寿命为一年。皮带传动比齿轮传动的噪音低，从而有效的控制了噪声源。 二、抽风机出风口 1、风机 风机有标准型、低噪音型和超低噪音型。标准型一般用在工业型冷却塔上，为降低噪音我们采用大风机、低转速的宽叶片，小角度风机，使风量不变，风压减小来降低风机的噪音。 2、出风口 在冷却塔出风口四周设置一个大于风口直径的消音帽，使风出口后进入一个类似静压装置内，缓解了出风风压，减小了风速，从而减小了噪音。 3、消音帽的作用： （1）使出风口的噪音不向四周扩散，传播，冲向天空； （2）内壁有消音毡贴在表面，使进入内壁板的噪音不被 反射而被缓解吸收； （3）噪音经消音毡吸收缓解后不会产生共鸣，有效的控 制住噪音。 三、散热部分 1、横流冷却塔的淋水填料置于进风的整个面，被冷却水从
冷却塔的基本工作原理及操作方法 欧阳歌谷（2021.02.01） 2018-01-17 冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上 或制 冷空调中产生的废热的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。 一、冷却塔工作基本原理 干燥（低焓值）的空气经过风机的抽动后，自进风网处进入 冷却 塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
以圆形逆流式冷却塔的工作过程为例： 热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中 心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。 一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和 空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。 从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。 当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当、 水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返
HSRL 系列齿轮减速机使用说明书 上海尔华杰机电装备制造有限公司
●HSRL减速机的适用范围 本系列减速机适用于冶金矿山、运输、建材、化工、轻工、能源、交通等行业。 减速机高速轴允许转速为n≤1500r/min。 减速机齿轮传动的圆周速度不大于20m/s。 减速机工作环境温度为-40～+45℃，低于0℃时，启动前润滑油应加热到+10℃。 减速机运转方向面对输出轴方向看为顺时针。如要反向运转须说明。 HSRL减速机介绍 HSRL减速机系垂直、平行轴减速机，即一级螺伞齿轮传动加一级平行轴齿轮传 一. 特点 1.齿轮承载能力达到设计要求(工作系数 2.0以上)，安全系数符合国标要求 GB3480-83，精度符合GB10095-88。同时也达到AGMA要求。 2.齿轮、轴、轴承经计算完全满足要求。设计寿命全按10万小时。 3.齿轴、齿轮用渗碳淬火钢，硬度HRC60，精度6级GB11365-89、GB10095-88， 噪声较低。 4.高、中间轴采用轴向定位，以保证减速器正常运转。 5.通过增大轴承间跨度降低输出轴部分的振动。 6.使用高承载能力的轴承以提高稳定的承载能力及使用寿命。 二．优点 1.润滑充分，上面二只轴承采用稀油润滑，不会产生断油烧轴承和咬轴现象。 2. 输出轴密封较合理，除骨架油封外，另有水密封圈，防止垃圾和水进入，很 可靠。
3. 输入轴密封采用进口骨架密封，二个骨架圈之间加干油，避免干磨擦，提高 密封圈寿命。轴采用渗碳淬火，HRC60左右，保证轴密封部位较长时间不会 出现沟槽。 4. 安装方便：a.高速轴单独调整好之后，再装到箱体上调整锥齿轮间隙。 b.中间轴装配方便，采用圆锥滚子轴承。 c.各轴的轴向间隙调整容易。 5. 外表面平板(内部筋板)，箱体容积大，储油量多，便于润滑。散热表面积大。 6. 机体采用树脂砂造型，外观平整美观，铸件质量好(气孔、夹渣等几乎没有)。 7.低噪音设计：通过模态分析避免共振； 提高材料刚度保证齿轮的最佳啮合状态。 8.可以根据用户要求安装各种控制元件，如：温度控制、油位控制、振动检测。 9.轴承座内的润滑油随温度的升高能流动，保证内腔油处于低温状态。 10.根据需要可安装逆止器，以防止在非正常使用过程中引起反转，发生事故。 11.根据使用需要，输入端可以增加冷却风扇或水冷装置，以便提高散热效果。 ●HSRL减速机的维护说明 一. 一般情况 1.在发货前，所有的减速机都经过严格的试运转检验，逐项测试各项指标。 2.减速机的包装、储运应符合JB2579-80《机电产品包装通用技术条件》与 GB191-85《包装储运指示标志》的规定。 3.减速机交货后即可投入运转，但考虑到运输过程中的安全问题，所以没有加润 滑油。 4.轴的外伸端均涂有防锈剂。使用硝基稀释剂或适当的溶剂能够很容易去除防锈 剂，但是绝不能用砂纸去除防锈剂。 5.减速机内部零件涂有防锈油，可以在正常的运输条件下保护减速机不受侵蚀； 并且可以在减速机投入使用以前覆盖存放6个月。投入使用时应先清除防锈油。 二. 运输 1.减速机箱盖上的吊环螺钉决不可用于吊运整台减速机，该吊环螺钉仅用于吊装 减速机箱盖。 2.吊运整台减速机时，用麻绳套入整体铸造在接合面下方的吊钩即可进行，使受 力点在减速机外壳上，同时要求整台减速机要平衡。 三. 联轴器等的安装 1.如果准备用联轴器、皮带轮、传动齿轮、链轮等类似的零件同减速机配合，应 当利用轴端的定位中心孔。 2.安装过程中应仔细安排工艺过程，必须使轴处于精确的位置。 3.决不能采用强行打击或冲击的装配方法，这样会造成挡圈、轴承等零件的损坏。 4.不能使用会产生附加力和动平衡要求低的联轴器。 四. 安装、调整、齿面接触 1.减速机必须刚性固定在坚实的水平基础上，用所规定的地脚螺栓固定。 2.在调整与原动机相联时，必须使各轴处于精确位置，不能有任何纵向或横向方 向的倾斜。以确保运动平稳和正确润滑。安装时应密切注意齿轮的啮合情况，
