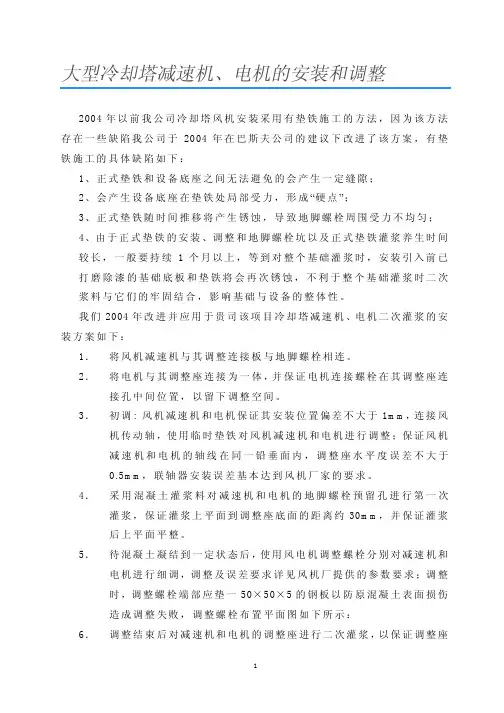

大型冷却塔减速机、电机的安装和调整
2004年以前我公司冷却塔风机安装采用有垫铁施工的方法，因为该方法存在一些缺陷我公司于2004年在巴斯夫公司的建议下改进了该方案，有垫铁施工的具体缺陷如下：
1、正式垫铁和设备底座之间无法避免的会产生一定缝隙；
2、会产生设备底座在垫铁处局部受力，形成“硬点”；
3、正式垫铁随时间推移将产生锈蚀，导致地脚螺栓周围受力不均匀；
4、由于正式垫铁的安装、调整和地脚螺栓坑以及正式垫铁灌浆养生时间
较长，一般要持续1个月以上，等到对整个基础灌浆时，安装引入前已打磨除漆的基础底板和垫铁将会再次锈蚀，不利于整个基础灌浆时二次浆料与它们的牢固结合，影响基础与设备的整体性。
我们2004年改进并应用于贵司该项目冷却塔减速机、电机二次灌浆的安装方案如下：
1．将风机减速机与其调整连接板与地脚螺栓相连。
2．将电机与其调整座连接为一体，并保证电机连接螺栓在其调整座连接孔中间位置，以留下调整空间。
3．初调: 风机减速机和电机保证其安装位置偏差不大于1mm，连接风机传动轴，使用临时垫铁对风机减速机和电机进行调整；保证风机
减速机和电机的轴线在同一铅垂面内，调整座水平度误差不大于
0.5mm，联轴器安装误差基本达到风机厂家的要求。
4．采用混凝土灌浆料对减速机和电机的地脚螺栓预留孔进行第一次灌浆，保证灌浆上平面到调整座底面的距离约30mm，并保证灌浆
后上平面平整。
5．待混凝土凝结到一定状态后，使用风电机调整螺栓分别对减速机和电机进行细调，调整及误差要求详见风机厂提供的参数要求；调整
时，调整螺栓端部应垫一50×50×5的钢板以防原混凝土表面损伤
造成调整失败，调整螺栓布置平面图如下所示：
6．调整结束后对减速机和电机的调整座进行二次灌浆，以保证调整座
与混凝土面完全结合。并对灌浆的混凝土平台进行抹平，保证其表面光滑。
7．待混凝土基本固化后取出调整螺栓，风电机安装结束。
以上为我公司的最新的减速机及电机的安装方案，此安装方案施工简易且满足GB50231-2009 国标要求（具体详见其 4.2.9），同时也符合美国石油协会规范API686——机械设备安装和安装设计的要求（在其2.6.6节中明确规定不能采用有垫铁灌浆，而必须采用无垫铁灌浆）。
04年至今已在江苏苏源贾汪电厂NH―4500×16，山东兖矿联工发化工NH－4500×10中海壳牌南海石化工程NH－4500×40等近八千座冷却塔中加以使用，并且安装和使用效果非常好，我公司保证该项目的安装质量，并保证该项目风机的正常使用，请贵公司及监理公司放心使用。
江苏海鸥冷却塔股份有限公司技术部
2016年11月07日
