纳米氧化锆粉体的合成与表征
李杰119024189 无111
1 引言
二氧化锆是制备特种陶瓷最重要的原料之一，由于其具有优良的机械、热学、电学、光学性质而在高温结构材料、高温光学元件、氧敏元件、燃料电池等方面有着广泛的应用，它是2l世纪最有发展前景的功能材料之一。而控制氧化锆前驱粒子的颗粒尺寸对制备高性能氧化锆陶瓷具有重要意义。
本研究采用水／环己烷／辛基苯基聚氧乙烯醚（Triton X-100）／正己醇四元油包水体系，通过反相微乳液法制备了纳米ZrO2粉体，用TEM,XRD等对所制备的纳米粉体进行了表征，研究了煅烧温度、pH值、陈化时间对ZrO2纳米粒子结构与性能的影响。结果表明，以单斜相为主的ZrO2纳米粉体，其晶粒尺寸可控制在20 nm左右；随着煅烧温度的提高，ZrO2的结晶程度逐渐提高；随着pH值的提高，少量四方相ZrO2全部转化为单斜相；随着陈化时间的增加，ZrO2颗粒尺寸变大。
2 结构性质
自然界的氧化锆矿物原料，主要有斜锆石和锆英石。纯氧化锆的分子量为123.22，理论密度是5.89g/cm3，熔点为2715℃。通常含有少量的氧化铪，难以分离，但是对氧化锆的性能没有明显的影响。氧化锆有三种晶体形态：单斜、四方、立方晶相。常温下氧化锆只以单斜相出现，加热到1100℃左右转变为四方相，加热到更高温度会转化为立方相。由于在单斜相向四方相转变的时候会产生较大的体积变化，冷却的时候又会向相反的方向发生较大的体积变化，容易造成产品的开裂，限制了纯氧化锆在高温领域的应用。但是添加稳定剂以后，四方相可以在常温下稳定，因此在加热以后不会发生体积的突变，大大拓展了氧化锆的应用范围。
3 用途
3.1 ZrO2在特种陶瓷中的应用
由于高纯ZrO2具有优良的物理化学性质,当其与某些物质复合时,在不同条件下又具有对电、光、声、气和温度等的敏感特性,使其广泛用于电子陶瓷、功能陶瓷和结构陶瓷等高新技术领域。
3.1.1 电子陶瓷
ZrO2在电子陶瓷中的应用主要有压电元件(如发火元件、助听器、拾音器等),滤波器(用于电视机、收录机、共电式无线电收发机等),超声波振荡器(用于潜艇音纳、鱼群探测器和测深仪等),蜂鸣器(用于电子计算机输入功率鉴定信号机、曲调桌式电子计算机、数字显示手表及闹钟等)及高温导体等。
3.1.2 功能陶瓷
ZrO2在功能陶瓷中的应用主要有气体传感器(如氧气分析仪和钢液测氧探头等),温度传感器(用于电子温度表、复印机、电子透镜等),声音传感器(用于超声波遥控、潜艇音纳、超声波探伤和诊断仪等),压力传感器(用于应变仪、拾音器、电子血压表等),加速度传感器(用于加速度测量仪)等高技术自动控制系统及高温固体燃料电池电介质和磁流体发动机电极等。
3.1.3 结构陶瓷
由于ZrO2具有耐高温、高强度、韧性好和耐腐蚀等特性,常温下抗压强度可达2100MPa。1000℃时为1190MPa。最好的亚稳定ZrO2韧化陶瓷常温下抗弯强度可达2000MPa,KIC可达9MPam1/2以上。因此,可用作空间飞行器的无润滑滚珠轴承和喷气发动机、内燃机和汽轮机的构件(如推杆、连杆、轴承、气缸内衬和活塞帽等)。用ZrO2制作的密封圈、阀门、管道等构件在化工、冶金等部门也得到广泛应用。
由于ZrO2硬度高,与电熔Al2O3相比具有更优良的耐磨性和抗破碎性,故广泛用于制作冷成形工具、整形模、拉丝模、高温挤压模、切削工具、高尔夫球棍头、研磨和磨削构件等。
4 表征手段
4.1 透射电子显微分析技术
透射电子显微镜（英语：Transmission electron microscope，缩写TEM），简称透射电镜，是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像。通常，透射电子显微镜的分辨率为0.1～0.2nm，放大倍数为几万～百万倍，用于观察超微结构，即小于0.2µm、光学显微镜下无法看清的结构，又称“亚显微结构”。
TEM常用于研究纳米材料的结晶情况，观察纳米粒子的形貌、分散情况及测量和评估纳米粒子的粒径。是常用的纳米复合材料微观结构的表征技术之一。
4.2 X射线衍射技术
X射线衍射即XRD, X-ray diffraction 的缩写，通过对材料进行X射线衍射，分析其衍射图谱，获得材料的成分、材料内部原子或分子的结构或形态等信息的研究手段。
当X射线以掠角θ(入射角的余角)入射到某一点阵平面间距为d的原子面上时,在符合情况的条件下，将在反射方向上得到因叠加而加强的衍射线。当 X 射线波长λ已知时(选用固定波长的特征X射线)，采用细粉末或细粒多晶体的线状样品,可从一堆任意取向的晶体中，从每一θ角符合布喇格条件的反射面得到反射,测出θ后，利用布喇格公式即可确定点阵平面间距、晶胞大小和类型;根据衍射线的强度,还可进一步确定晶胞内原子的排布。这便是X射线结构分析中的粉末法或德拜-谢乐(Debye—Scherrer)法的理论基础。而在测定单晶取向的劳厄法中，所用单晶样品保持固定不变动（即θ不变）,以辐射束的波长作为变量来保证晶体中一切晶面都满足布喇格条件,故选用连续X射线束。如果利用结构已知的晶体，则在测定出衍射线的方向θ后,便可计算X射线的波长，从而判定产生特征X射线的元素。这便是X射线谱术,可用于分析金属和合金的成分。
目前 X射线衍射(包括散射)已经成为研究晶体物质和某些非晶态物质微观结构的有效方法。对于组成元素未知的单组份化合物或者多组分混合物，直接用XRD进行物相得分析是存在一定问题的，由于同组的元素具有相似的性质和晶体结构。造成在同位置出现衍射峰，从而不能确定物相。所以对于未知组成的晶态化合物首先要进行元素的定性分析。

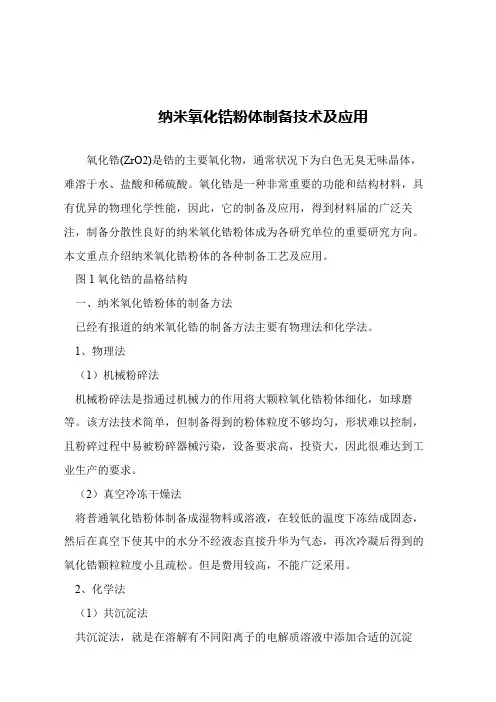

5 制备方法

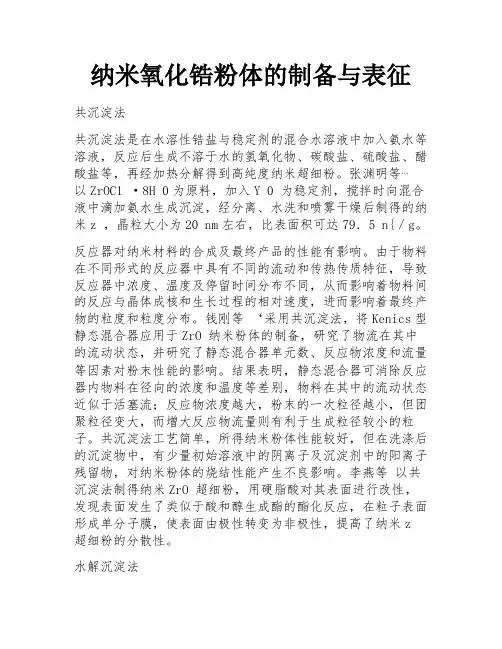

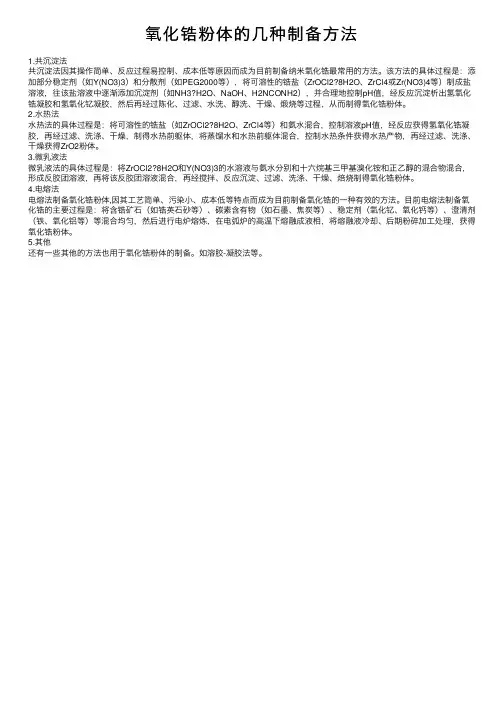

5.1 化学共沉淀法
a．中和沉淀法
利用碱液从氯氧化锆(ZrOC1 )盐溶液中沉淀出含水氧化锆： ZrOC12 + 2NH40H+ (n+1)H20=Zr(OH)4·nH20 + 2NH4C1，沉淀容易包裹并吸附杂质。沉淀PH值在8—9之间为宜，温度可控制在60—80oC之间，太低时，胶体沉淀体积大，杂质吸附严重，造成过滤、洗涤困难；偏高时。将使沉淀和溶解这一动态平衡加速，可能使凝胶晶化。
b．水解沉淀法
采用长时间的沸腾氯氧化锆溶液使水解生成的氯化氢不断蒸发出去，从而使如下水解反应平衡不断向右移动，ZrOCl2 + (n+3)H2O=Zr(OH)4·nH20 + 2HC，但耗能较大。
5.2 水热法
在密封的压力容器中(如高压釜)，以水或有机溶剂作为反应介质，锆盐作
为反应原料，再加入其它前驱反应物。在这种特殊的物理、化学环境下，粉体的形成经历了一个溶解—结晶过程，制得的ZrO2超细粉末颗粒呈球状或短柱状，粒径为15rim，而且产品纯度高，烧结性能好。最近将微波技术、超临界干燥技术、反应电极埋弧技术等引入水热制备系统，使水热法超细粉末制备技术有了新的改进和发展。
5.3 气相沉积法和气相热分解法
通过气相反应ZrC14 + 02=ZrO2 + Cl2可制得ZrO2粉。用此法制得的ZrO2粉纯度高、颗粒细。用醇盐加热、分解Zr(OR)4(g)=ZrO2 + 2ROH + 烯烃(式中R表示烷基)。
除以上的ZrO2制备方法之外，还有水热结晶、溶胶一凝胶法、等离子体法和电弧炉法、喷雾干燥等方法。
方案
第一步：称取环己烷30 g、辛基苯基聚氧乙烯醚（Triton X-100）8 g、正己醇4 g于锥形瓶A中；磁力搅拌30 min，使其混合均匀。（以此比例混合能够得到最佳产物，磁力搅拌半个小时是为了使其充分混合均匀，以利于后续反应）
第二步：称取一定量的ZrOCl2·8H20，加入去离子水配成10 ml浓度为1．0 mol／L的锆盐溶液3份，标为1、2、3。（制备锆盐溶液参加反应）
第三步：继续搅拌上述溶液，并缓慢滴加已配好的锆盐溶液，制得所需均匀透明的微乳液。（在搅拌中反应，利于反应充分发生，制得均匀的微乳液）
第四步：分别向1、2、3瓶微乳液中以约l ml／min的速度滴入氨水并不断搅拌，直至1、2、3瓶中的微乳液的pH=5，7，9，续搅拌使沉淀反应充分进行，直到原来的微乳液变成凝胶。（采用水／环己烷／辛基苯基聚氧乙烯醚（Triton X-100）／正己醇四元油包水微乳液体系，通过向体系中滴加氨水可以合成出颗粒粒径为20 nm左右的Zr02粉体。微乳液的pH值不同，所合成的氧化锆晶体的晶型略有不同，在pH=9时得到全部为单斜相的氧化锆）
第五步：用无水乙醇和无水乙醇的水溶液反复洗涤沉淀，直至用AgN03溶液检测洗涤液无沉淀现象为止。（用无水乙醇和无水乙醇的水溶液反复洗涤是因为其可以将杂质除去并不掺杂其他杂质）
第六步：将洗涤产物在120℃干燥后，最后分别在500，600，700℃下煅烧3 h得到ZrO2粉体。（煅烧温度不同，所合成的氧化锆粉体的结晶程度不同，在700℃煅烧条件下，氧化锆晶体的结晶程度最完善）
氧化锆陶瓷的制备工艺 一氧化锆陶瓷的原料 氧化锆工业原料是由含锆矿石提炼出来的。 斜锆石（ZrO2） 自然界锆矿石 锆英石（ZrO2 ·SiO2） 二氧化锆陶瓷的提炼方法 氯化和热分解 碱金属氧化物分解法 石灰溶解法 等离子弧法 提炼氧化锆的主要方法 沉淀法 胶体法 水解法 喷雾热分解法 ㈠氯化和热分解法 ZrO2?SiO2+4C+4Cl2→ZrCl4+SiCl4+4CO 其中ZrCl4和SiCl4以分馏法加以分离，在150–180℃下冷凝出ZrCl4然后加水水解形成氧氯化锆，冷却后结晶出氧氯化锆晶体，经焙烧就得到氧化锆。 ㈡碱金属氧化物分解法 ZrO2?SiO2+NaOH→Na2ZrO3 +Na2SiO4+H2O
ZrO 2?SiO 2+Na 2CO 3→Na 2ZrSiO 3+CO 2 ZrO 2?SiO 2+Na 2C03→Na 2ZrO 3+Na 2Si03+CO 2 ①反应后用水溶解，滤去Na 2Si03； ②Na 2Zr03→水合氢氧化物→用硫酸进行钝化→Zr 5O 8(SO 4)2·x H 20→ 氧化锆粉 ㈢石灰熔融法 CaO+ZrO 2·SiO 2→ZrO 2+CaSiO 3 焙烧后用盐酸浸出除去CaSiO3 ㈣等离子弧法 锆英石砂（ZrO 2?SiO 2） ㈤沉淀法 沉淀法是在羧基氯化锆等水溶性锆盐与稳定剂盐的混合水溶液中加入氨水等碱性类物质，以获得氢氧化物共沉淀的方法。将共沉淀物干 焙烧 氨 水 调 整 PH 值 用水水解 ZrO2 SiO2 注入高温等离子弧中 熔化并离解 凝固后SiO 2粘在ZrO 2结晶表面 用液体NaOH 煮沸可除SiO 2 ZrO 2和硅酸铀 氧化锆 洗涤
二氧化铈纳米材料的合成及性能研究 内容摘要 国内外早已开始了对纳米氧化铈颗粒制备技术与性能的研究。氧化铈具有立方萤石结构。它有热稳定性高,氧气储存能力强和可以在Ce3+和Ce4+氧化状态之间简单的转换的特性，因此它吸引了研究者广泛的兴趣。它已广泛应用于催化剂、紫外吸收材料,氧敏感材料、固体氧化物电池材料和抛光材料等领域。氧化铈在合成氧化CO的催化剂上展现的性能尤为突出。液相制备方法是纳米氧化铈众多制备方法的一种，它因为制作工艺相对简单的优点在所有制备方法中脱颖而出。液相制备法很适合大规模生产,它在研究方向上的前途也可预测。本文将对上文做详细描述。 Abstract Preparation technology and research progress of CeO? nanoparticles researched both at home and abroad.Cerium oxide has cubic fluorite structure. It has attracted extensive interest due to its high thermal stability,oxygen storage capacities, and easy conversion between Ce3+ and Ce4+ oxidation states。It has been widely used in catalyst，ultraviolet absorption material，the oxygen sensitive material，solid oxide cell material and polishing material and so on．Especially, CeO? have been successfully synthesized and used for CO catalytic oxidation.Kinds of preparation methods of liquid phase and their differences are especially emphasized according to the advantages of liquid phase method, which can be easily enlarged in industry, and futrue directions of research are also predicted. CeO2 have been successfully synthesized and used for CO catalytic oxidation.We will give more details about what describes below. Key: CeO?liquid phase method CO catalytic oxidation
第25卷第6期 硅 酸 盐 通 报 Vol .25 No .6 2006年12月 BULLETI N OF THE CH I N ESE CERAM I C S OC I ETY December,2006 钇稳定氧化锆纳米粉体制备技术研究进展 王洪升1,王 贵2,张景德1,徐廷鸿1 (1.山东大学材料液态结构及其遗传性教育部重点实验室,济南 250061;2.济南大学泉城学院,济南 250061) 摘要:纳米YSZ 是一种新型的高科技材料,有着广泛而重要的用途。本文根据国内外最新研究现状及其发展趋势,综述了纳米级YSZ 的制备技术,特别就目前研究比较多的水热法和反胶团法给予了重点阐述,并就目前制备过程中存在的问题,解决方法及发展方向作了介绍。 关键词:YSZ;纳米粉体;团聚;制备 The Prepara ti on Progresses of Y SZ Nanom eter Powder WAN G Hong 2sheng 1,WAN G Gui 2,ZHAN G J ing 2de 1,XU Ting 2hong 1(Keb Lab .of L iquid Structure and Heredity of MaterialsM inisity of Educati on,Shandong University,J inan 250061,China; 2.Quancheng College of J inan University,J inan 250061,China )Abstract:U ltrafine YSZ particles are a ne w type of advanced material,which has wide and significant uses .Varieties of p reparati on and drying methods of YSZ powder were revie wed in this paper on the basis of ne w p r ogress and devel op ing trends,es pecially the hydr other mal method and the reverse m icelles were described in detail .The p r omble m s that need t o be s olvoed and the directi on in the future were given . Key words:YSZ;nanometer powder;aggregati on;p reparati on 作者简介:王洪升(19822)男,硕士.主要从事氧化锆气敏陶瓷的研究.E 2mail:wanghongsheng@mail .sdu .edu .cn Y 2O 3稳定的Zr O 2(YSZ )固体电解质,具有较高的氧离子导电性,良好的机械性能,优秀的耐氧化和耐腐蚀性[1]以及不与电极材料反应[2]等优点而成为制作氧传感器、高温固体燃料电池、压电陶瓷、铁电陶瓷以及氧泵等的主要材料,而氧化钇稳定氧化锆粉体超细的晶粒粒度、颗粒的均匀性和合理的成分配比是获得高离子电导性能和良好机械强度YSZ 固体电解质的关键。因此纳米YSZ 微粒的制备一直是纳米材料制备科学中的一个热点,目前人们研究、使用了共沉淀法,s ol 2gel 法、水热法、共沉淀-凝胶法、醇-水溶液法、共沸蒸馏技术、微波辅助法、反胶团法或微乳液法等多种制备氧化锆粉体的方法。 1 粉体的制备方法 1.1 共沉淀法 图1 化学共沉淀法工艺流程Fig .1 Flow chart of the chem ical co 2precip itation method 含有多种阳离子的溶液中加入沉淀剂后,所有离子同时沉 淀的方法称为共沉淀法[3]。一般在可溶性锆盐和钇盐的混合 水溶液中,加入氨水、苛性钠、(NH 4)2CO 3或尿素等碱性物质, 从而生成锆和钇的氢氧化物沉淀,然后对沉淀物经洗涤、干燥、 热处理、粉碎即得超细粉末,该法不仅工艺简单(如图1),对设备要求不高,成本低,重复性好,而且可制得各种晶型的氧化物
实验七 沉淀法制备纳米氧化锌粉体 一、实验目的 1、了解沉淀法制备纳米粉体的实验原理。 2、掌握沉淀法制备纳米氧化锌的制备过程和化学反应原理。 3、了解反应条件对实验产物形貌的影响，并对实验产物会表征分析。 二、实验原理 氧化锌是一种重要的宽带隙(3.37 eV)半导体氧化物，常温下激发键能为60 meV 。近年来，低维（0维、1维、2维）纳米材料由于具有新颖的性质已经引起了人们广泛的兴趣。氧化锌纳米材料已经应用在纳米发电机、紫外激光器、传感器和燃料电池等方面。通常的制备方法有蒸发法、液相法。我们在这里主要讨论沉淀法。 沉淀法是指包含一种或多种离子的可溶性盐溶液，当加入沉淀剂(如OH --，CO 32-等)后，或在一定温度下使溶液发生水解，形成不溶性的氢氧化物、氧化物或盐类从溶液中析出，并将溶剂和溶液中原有的阴离子洗去，得到所需的化合物粉料。 均匀沉淀法是利用化学反应使溶液中的构晶离子由溶液中缓慢均匀地释放出来。而加入的沉淀剂不是立即在溶液中发生沉淀反应，而是通过沉淀剂在加热的情况下缓慢水解，在溶液中均匀地反应。 纳米颗粒在液相中的形成和析出分为两个过程，一个是核的形成过程，称为成核过程；另一个是核的长大，称为生长过程。这两个过程的控制对于产物的晶相、尺寸和形貌是非常重要的。 制备氧化锌常用的原料是可溶性的锌盐,如硝酸锌Zn(NO 3)2、氯化锌ZnCl 2、醋酸锌。常用的沉淀剂有氢氧化钠（NaOH ）、氨水（NH 3. H 2O ）、尿素（CO(NH 2)2）。一般情况下，锌盐在碱性条件下只能生产Zn(OH)2沉淀，不能得到氧化锌晶体，要得到氧化锌晶体通常需要进行煅烧高温。均匀沉淀法通常使用尿素作为沉淀剂，通过尿素分解反应在反应过程中产生NH 3 H 2O 与锌离子反应产生沉淀。反应如下： O H NH CO O H NH CO 23222223)(?+→+ (1) OH -的生成： -+ +→?OH NH O H NH 423 (2) CO 32-的生成： O H CO NH CO O H NH 223422322++→+?-+ (3)
二氧化锆纳米材料 一．用途：纳米氧化锆本身是一种耐高温、耐腐蚀、耐磨损和低热膨胀系数的无机非金属材料,由于其卓越的耐热绝热性能，20世纪20年代初即被应用于耐火材料领域。 自1975年澳大利亚学者K.C.Ganvil首次提出利用ZrO2相变产生的体积效应来达到增韧陶瓷的新概念以来,对氧化锆的研究开始异常活跃。——利用其高硬度、抗磨损、耐刮擦、不燃的特性,极大的提高涂料的耐磨性和耐火效果。由于其导热系数低、并具备特殊光学性能,可用于军事、航天领域的热障涂料及隔热涂料。纳米复合氧化锆具备特殊光学性能,对紫外长波、中波及红外线反射率达85%以上;且其自身导热系数低,可提高其隔热性能。——由于不同晶型纳米氧化锆体积不同,可制备具备自修复功能的功能性涂料。 纳米复合氧化锆行业主要企业产能分布
二．目前的制备方法：化学气相沉积(CVD)法，液相法（包括醉盐水解法，沉淀法，水热法，徽乳液法，溶液姗烧法等），徽波诱导法及超声波法等几大类。 三．具体介绍方法：利用溶胶-凝胶法制备出高度有序的二氧化锆纳米管 简介：溶胶一凝胶法是指金属醉盐或无机盐经水解形成溶胶,然后使溶胶一凝胶化再将凝胶固化脱水,最后得到无机材料.在无机材料的制备中通常应用溶胶—凝胶方法,与传统的合成方法相比,具有高纯度、多重组分均匀以及易对制备材料化学掺杂等优点.该方法要使前驱体化合物水解形成胶体粒子的悬浮液(溶胶)后,成为聚集溶胶粒子组成凝胶,凝胶经过热处理得到所需的物质.溶胶—凝胶沉积法广泛用于在模板的纳米通道中制备纳米管或线.本文主要结合溶胶—凝胶法和模板合成法制备二氧化锆纳米管.由于锆的无机盐价格便宜且对大气环境不敏感[,我们利用锆的无机盐(氯化氧锆)作为前驱体溶液制备稳定的溶胶. 具体过程：
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910274034.2 (22)申请日 2019.04.08 (71)申请人 西安工业大学 地址 710021 陕西省西安市未央区学府中 路2号 (72)发明人 高玲 张浩 谢美娇 (74)专利代理机构 北京德崇智捷知识产权代理 有限公司 11467 代理人 贾凯 (51)Int.Cl. C01G 25/02(2006.01) (54)发明名称 一种单分散、多形貌氧化锆粉体的制备方法 (57)摘要 本发明公开了一种单分散、多形貌氧化锆粉 体的制备方法,通过向氧氯化锆溶液中加入氟硼 矿化剂后，通过调控矿化剂浓度，于反应釜中经 水热法合成多形貌的氧化锆粉体，粉体分散性 好，晶粒均匀、不团聚，尺寸处于50-2000nm，本发 明合成方法简单，反应条件温和，易于实现，重复 性好，成本低。本发明适用于制备单分散、多形貌 氧化锆粉体。权利要求书1页 说明书6页 附图6页CN 109809482 A 2019.05.28 C N 109809482 A
权 利 要 求 书1/1页CN 109809482 A 1.一种单分散、多形貌氧化锆粉体的制备方法，其特征在于按照如下的步骤顺序依次进行： （1）配置0.05-1.5 mol/L的氧氯化锆水溶液，记为A； （2）向A中加入氟硼矿化剂，搅拌均匀后得B，所述氟硼矿化剂与氧氯化锆的摩尔比为1：2-50； （3）将B置于水热反应釜中，水热处理得C； （4）将C依次进行水洗和醇洗后，于110℃下干燥24h，得氧化锆粉体。 2.根据权利要求1所述的一种单分散、多形貌氧化锆粉体的制备方法，其特征在于：步骤（2）中，所述氟硼矿化剂为氟硼酸盐。 3.根据权利要求1所述的一种单分散、多形貌氧化锆粉体的制备方法，其特征在于：步骤（2）中，所述氟硼矿化剂为摩尔比为1：0.5-4的H3BO3和NH4F复配矿化剂。 4.根据权利要求1所述的一种单分散、多形貌氧化锆粉体的制备方法，其特征在于：步骤（3）中，所述水热处理的温度为160-250℃，水热处理时间为1-72h。 5.根据权利要求1-4中任意一项所述的一种单分散、多形貌氧化锆粉体的制备方法，其特征在于：所述氧化锆粉体粒径为50-2000nm，形貌为孔状柱形结构、层状南瓜子结构或层状盘片结构中的一种。 2
纳米级二氧化锆的应用 二氧化锆是一种具有高熔点、高沸点、导热系数小、热膨胀系数大、耐磨性好、抗腐蚀性能优良的无机非金属材料。其纳米材料因具有比较高的比表面积而有许多重要用途，近几年来已成为科研领域中的一个热点，并被广泛应用于工业生产中。由它可以制备出多种功能的陶瓷元件，在固体氧化物燃料电池热障涂层材料、催化剂载体润滑油添加剂气敏性耐磨材料等方面都有一定的应用和发展。 结构陶瓷方面，由于纳米二氧化锆陶瓷具有高韧性、高抗弯强度和高耐磨性，优异的隔热性能，热膨胀系数接近于钢等优点，因此被广泛应用于结构陶瓷领域。主要有:Y-TZP磨球、分散和研磨介质、喷嘴、球阀球座、氧化锆模具、微型风扇轴心、光纤插针、光纤套筒、拉丝模和切割工具、耐磨刀具、表壳及表带、高尔夫球的轻型击球棒及其它室温耐磨零器件等。 钇稳定纳米二氧化锆(优锆纳米材料)粒径小，纯度99.9%，平均粒径20-40纳米，烧出来的陶瓷通透性好，表面光洁度高，适合做牙科陶瓷，刀具陶瓷，结构陶瓷，生物陶瓷。 纳米氧化锆粉体(优锆纳米)，具有纳米颗粒尺寸细、粒度分布均匀、无硬团聚和很好的球形度。生产中做到了精确控制各组分含量，实现不同组分之间粒子的均匀混合，严格控制颗粒尺寸、形态和结构，保证了产品的质量。利用该产品掺杂不同元素的导电特性，在高性能固体电池中用于电极制造，成为电池专用。 纳米氧化锆粉体（40-50纳米）分散在水相介质中, 形成高度分散化、均匀化和稳定化的纳米氧化锆液(苏州优锆纳米材料)。纳米氧化锆分散液除具有纳米粉体的特性外，还具有更高的活性、易加入等特性。纳米氧化锆分散液做到产品中纳米材料以单个纳米粒子状态存在，客户使用能用到真正的纳米材料，用出真正的纳米效果，大大提高产品的性能。纳米氧化锆分散液因为达到了完全单分散纳米状态，所以和其他材料表面接触后不是普通粉体材料的吸附，而是和化学键结合一体，所以有极高的稳定性，可以极大的提高耐水洗，耐磨、抗菌等性能，极大地发挥纳米材料的作用。
纳米氧化锆相关资料分析 第一章 项目概况 投资公司：XXXXX 有限公司 技术支持：XXXXXX 研发团队 投产项目：5nm 级氧化锆 总投资金额：2000万元 资金来源：融资方式 预计年产纳米氧化锆1200吨，单价４0万元/吨，预计年总营业额４.８亿元。 第二章 产品介绍 通常情况下Z r O 2有四种存在形式：无定形、常温下稳定的单斜晶相，常温下稳定的四方晶相（添加稳定剂），高温下稳定的立方晶相。 立方晶 四方晶 单斜晶 常规情况下：单斜氧化锆加热到1170度转化为四方氧化锆，这个转变速度很快并伴随7%-9%的体积收缩，但在冷却过程中，四方氧化锆往往不在1170度转变为单斜氧化锆，而在1000度左右转变，是一种滞后的转变，同时伴随着体积的膨胀。为了避免回到单斜相，必须通过外来氧化物对高温晶型进行稳定。这样，稳定的氧化锆在室温至熔点的 温 度 范围内以相同的稳定的晶型存在。 单斜晶 四方晶 预投产项目可以在温度为420度时，即可在无须添加氧化稳定剂的情况下制备出5nm 级别四方晶相氧化锆。在目前市场，并未有同等级别产品。但是，制备温度的改变以及没有填加稳定剂的情况下，在常温条件晶体的稳定性及物理、化学性能是否改变，需研发团队出具具体技术结果。 1170o C 1000o C
二、国内因素 （1）2017年11月锆英砂价格上涨3.13%至9900元/吨，港口库存环比下降3.26%至13.64万吨。海南地区为国内主要锆矿砂资源地，海南省国土资源厅为保护当地资源，将严格控制锆英砂等矿物产量，未来国内锆英砂供给量或将减少，锆英砂价格或将在高位继续上行。（2）国内环保限产影响全国约一半的氧氯化锆产能，氧氯化锆价格仍将持续提升。2017年山东等地氧氯化锆产能由于环保不达标被限制生产，国内氧氯化锆供应出现短缺，价格快速上涨，最新成交价格15000元/吨，较年初9900元/吨上涨52%，随着冬季城市取暖季限产即将来临，预计氧氯化锆环保限产仍将持续，氧氯化锆价格仍将上涨。 作为生产企业投产纳米氧化锆，需要稳定的原材料来源以稳定产品的价格与质量，而锆英砂垄断性比较高，几大垄断巨头控制定价权。国内氧氯化锆生产受制于环保要求，大规模减产。所以投产纳米氧化锆需要稳定的原材料来源，以确保生产销售的稳定性。

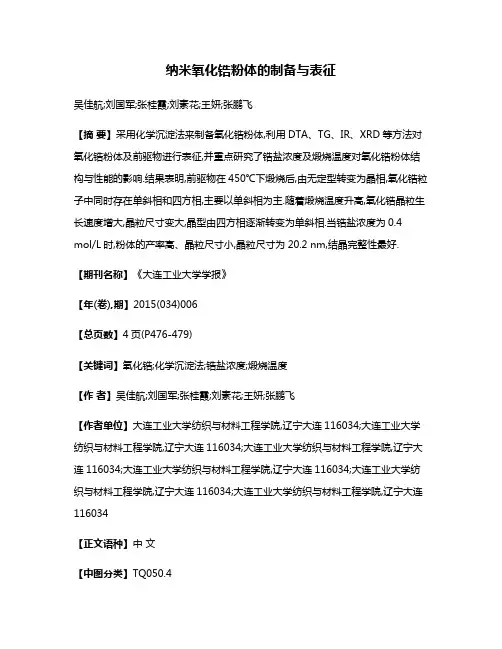

纳米氧化锆粉体的合成与表征 李杰119024189 无111 1 引言 二氧化锆是制备特种陶瓷最重要的原料之一，由于其具有优良的机械、热学、电学、光学性质而在高温结构材料、高温光学元件、氧敏元件、燃料电池等方面有着广泛的应用，它是2l世纪最有发展前景的功能材料之一。而控制氧化锆前驱粒子的颗粒尺寸对制备高性能氧化锆陶瓷具有重要意义。 本研究采用水／环己烷／辛基苯基聚氧乙烯醚（Triton X-100）／正己醇四元油包水体系，通过反相微乳液法制备了纳米ZrO2粉体，用TEM,XRD等对所制备的纳米粉体进行了表征，研究了煅烧温度、pH值、陈化时间对ZrO2纳米粒子结构与性能的影响。结果表明，以单斜相为主的ZrO2纳米粉体，其晶粒尺寸可控制在20 nm左右；随着煅烧温度的提高，ZrO2的结晶程度逐渐提高；随着pH值的提高，少量四方相ZrO2全部转化为单斜相；随着陈化时间的增加，ZrO2颗粒尺寸变大。 2 结构性质 自然界的氧化锆矿物原料，主要有斜锆石和锆英石。纯氧化锆的分子量为123.22，理论密度是5.89g/cm3，熔点为2715℃。通常含有少量的氧化铪，难以分离，但是对氧化锆的性能没有明显的影响。氧化锆有三种晶体形态：单斜、四方、立方晶相。常温下氧化锆只以单斜相出现，加热到1100℃左右转变为四方相，加热到更高温度会转化为立方相。由于在单斜相向四方相转变的时候会产生较大的体积变化，冷却的时候又会向相反的方向发生较大的体积变化，容易造成产品的开裂，限制了纯氧化锆在高温领域的应用。但是添加稳定剂以后，四方相可以在常温下稳定，因此在加热以后不会发生体积的突变，大大拓展了氧化锆的应用范围。 3 用途 3.1 ZrO2在特种陶瓷中的应用 由于高纯ZrO2具有优良的物理化学性质,当其与某些物质复合时,在不同条件下又具有对电、光、声、气和温度等的敏感特性,使其广泛用于电子陶瓷、功能陶瓷和结构陶瓷等高新技术领域。 3.1.1 电子陶瓷 ZrO2在电子陶瓷中的应用主要有压电元件(如发火元件、助听器、拾音器等),滤波器(用于电视机、收录机、共电式无线电收发机等),超声波振荡器(用于潜艇音纳、鱼群探测器和测深仪等),蜂鸣器(用于电子计算机输入功率鉴定信号机、曲调桌式电子计算机、数字显示手表及闹钟等)及高温导体等。
沉淀法制备纳米氧化锌粉体 一、实验目的 1.了解沉淀法制备纳米粉体的实验原理。 2.掌握沉淀法制备纳米氧化锌的制备过程和化学反应原理。 3.了解实验产物粒度的表征手段，掌握激光纳米粒度仪的使用。 4.了解沉淀剂、实验条件对产物粒径分布的影响。 二、实验原理 氧化锌是一种重要的宽带隙（3.37eV）半导体氧化物，常温下激发键能为60meV。近年来，低维（0维、1维、2维）纳米材料由于具有新颖的性质已经引起了人们广泛的兴趣。纳米氧化锌由于晶粒的细微化，其表面电子结构和晶体结构发生变化，产生了宏观物体所不具有的表面效应、体积效应、量子尺寸效应和宏观隧道效应以及高透明度、高分散性等特点，已经广泛的应用在陶瓷、化工、电子、光学、生物、医药等许多领域。纳米氧化锌的制备方法有物理法和化学法，物理法主要包括机械粉碎法和深度塑形变形法，化学法包括沉淀法、溶胶—凝胶法、水热法、微乳液法等方法。本实验采用沉淀法制备纳米氧化锌粉体。 沉淀法包括直接沉淀法和均匀沉淀法。直接沉淀法是制备纳米氧化锌广泛采用的一种方法。其原理是在包含一种或多种离子的可溶性盐溶液中，加入沉淀剂（如OH-，CO32-等）后，在一定条件下生成沉淀并使其沉淀从溶液中析出，再将阴离子除去，沉淀经热分解最终制得纳米氧化锌。其中选用不同的沉淀剂，可得到不同的沉淀产物。均匀沉淀法是利用某一化学反应使溶液中的构晶离子从溶液中缓慢地、均匀地释放出来，所加入的沉淀剂并不直接与被沉淀组分发生反应，而是通过沉淀剂在加热的情况下缓慢水解，在溶液中均匀地反应。 纳米颗粒在液相中的形成和析出分为两个过程，一个是核的形成过程，称为成核过程；另一个是核的长大，称为生长过程。这两个过程的控制对于产物的晶相、尺寸和形貌是非常重要的。 制备氧化锌常用的原料是可溶性的锌盐，如硝酸锌Zn(NO3)2、氯化锌ZnCl2、醋酸锌ZnAc2。常用的沉淀剂有氢氧化钠（NaOH）、氨水（NH3·H2O）、尿素（CO(NH2)2）等。一般情况下，锌盐在碱性条件下只能生成Zn(OH)2沉淀，不能得到氧化锌晶体，要得到氧化锌晶体需要进行高温煅烧。均匀沉淀法通常使用尿素作为沉淀剂，通过尿素分解反应在反应过程中产生NH3·H2O与锌离子反应生成沉淀。反应如下： OH-的生成： CO32-的生成： 形成前驱物碱式碳酸锌的反应： 热处理后得产物ZnO： 用NaOH作沉淀剂一步法直接制备纳米氧化锌的反应式如下： 该实验方法过程简单，不需要后煅烧处理就可以得到氧化锌晶体，而且可以通过调控Zn2+/OH-的摩尔比控制氧化锌纳米材料的形貌。 三、实验仪器与试剂
第25卷第6期硅酸盐通报 Vol . 25No . 62006年12月BULLETI N OF THE CH I N ESE CERAM I C S OC I ETY December, 2006 钇稳定氧化锆纳米粉体制备技术研究进展 王洪升, 王贵, 张景德, 徐廷鸿1211 (1. 山东大学材料液态结构及其遗传性教育部重点实验室, 济南250061; 2. 济南大学泉城学院, 济南250061 摘要:纳米YSZ 是一种新型的高科技材料, 有着广泛而重要的用途。本文根据国内外最新研究现状及其发展趋势, 综述了纳米级YSZ 的制备技术, 特别就目前研究比较多的水热法和反胶团法给予了重点阐述, 并就目前制备过程中存在的问题, 解决方法及发展方向作了介绍。 关键词:YSZ; 纳米粉体; 团聚; 制备 The Prepara ti on Progresses of Y SZ Nanom WAN G Hong 2sheng , WAN G Gui , J , XU 2. Quancheng College of J China 1211(Keb Lab . of L iquid Structure and Heredity of MaterialsM J inan 250061, China; Abstract:U ltrafine ne advanced material, which has wide and significant uses . methods of YSZ powder were revie wed in this paper on the basis of ne w op trends, es pecially the hydr other mal method and the reverse m icelles were described in The p r omble m s that need t o be s olvoed and the directi on in the future were given . Key words:YSZ; nanometer powder; aggregati on; p reparati on
目录 摘要 (1) 1.ZnO材料简介 (1) 2.ZnO材料的制备 (1) 2.1 ZnO晶体材料的制备 (1) 2.2 ZnO纳米材料的制备 (2) 3. ZnO材料的应用 (3) 3.1 ZnO晶体材料的应用 (3) 3.2 ZnO纳米材料的应用 (5) 4.结论 (7) 参考文献 (9)
氧化锌材料的研究进展 摘要介绍了氧化锌（ZnO）材料的性质，简单综述一下近几年ZnO周期性晶体材料和ZnO纳米材料的新进展。 关键词：ZnO；晶体材料；纳米材料 1.ZnO材料简介 氧化锌材料是一种优秀的半导体材料。难溶于水，可溶于酸和强碱。作为一种常用的化学添加剂，ZnO广泛地应用于塑料、硅酸盐制品、合成橡胶、润滑油、油漆涂料、药膏、粘合剂、食品、电池、阻燃剂等产品的制作中。ZnO的能带隙和激子束缚能较大，透明度高，有优异的常温发光性能，在半导体领域的液晶显示器、薄膜晶体管、发光二极管等产品中均有应用。此外，微颗粒的氧化锌作为一种纳米材料也开始在相关领域发挥作用。纳米ZnO粒径介于1-100nm之间，是一种面向21世纪的新型高功能精细无机产品，表现出许多特殊的性质，如非迁移性、荧光性、压电性、吸收和散射紫外线能力等，利用其在光、电、磁、敏感等方面的奇妙性能，可制造气体传感器、荧光体、变阻器、紫外线遮蔽材料、图像记录材料、压电材料、压敏电阻、高效催化剂、磁性材料和塑料薄膜等[1–5]。下面我们简单综述一下，近几年ZnO周期性晶体材料和ZnO纳米材料的新进展。 2.ZnO材料的制备 2.1 ZnO晶体材料的制备 生长大面积、高质量的ZnO晶体材料对于材料科学和器件应用都具有重要意义。尽管蓝宝石一向被用作ZnO薄膜生长的衬底，但它们之间存在较大的晶格失配，从而导致ZnO外延层的位错密度较高，这会导致器件性能退化。由于同质外延潜在的优势，高质量大尺寸的ZnO晶体材料会有利于紫外及蓝光发射器件的制作。由于具有完整的晶格匹配，ZnO同质外延在许多方面具有很大的潜力：能够实现无应变、没有高缺陷的衬底-层界面、低的缺陷密度、容易控制材料的极性等。除了用于同质外延，ZnO晶体
1.溶胶-凝胶法制备纳米二氧化铈的工艺研究 采用以柠檬酸为配体的溶胶-凝胶法制备了二氧化铈超细粉末,考察了制备条件:金属离子与配体的物质的量比、反应温度、凝胶烘干温度、焙烧温度及时间对成品粒子的影响。获得了最佳的制备条件: Ce3 +与柠檬酸的物质的量比为1∶3、反应温度为65 ℃、凝胶烘干温度为120 ℃, 500 ℃焙烧2 h。这样的条件可以得到均匀、分散的二氧化铈,平均粒径为7 nm,比表面积为115 m2/g。 按照一定的物质的量比称取一定量的硝酸铈和柠檬酸。用蒸馏水溶解柠檬酸,把称好的硝酸铈逐渐加入柠檬酸溶液中。溶解完全后,置于恒温水浴槽中,形成溶胶,最终成为半干凝胶。将凝胶置于鼓风干燥箱干燥,得到体积极度膨胀的干凝胶,研磨,放入马弗炉中高温焙烧,得二氧化铈的纳米粉末。 2.溶胶-凝胶法制备纳米CeO2晶体 称取一定量的聚乙二醇2400 ,使聚乙二醇与Ce的摩尔比为5:1 , 将Ce(NO3)3·6H2O 晶体在聚乙二醇中加热溶解,不断搅拌,得到浅黄色透明溶胶。将所得溶胶冷却、陈化,72h后仍澄清透明,把所得的溶胶在不同温度下热处理,可得到不同粒径的CeO2纳米粉体。 CeO2的溶胶化需要适当的温度,反应温度为65 ℃时得到的粉体较均匀,分散性也较好。随着焙烧温度升高,晶型不变,CeO2 粒径增大,形貌趋于球形。经800 ℃焙烧,粉体粒径在20～50nm。 3.溶胶-凝胶法合成二氧化铈纳米晶 称取一定量的草酸铈(G.R), 用蒸馏水调成浆状, 滴加浓HNO3(G.R) 和H2O2(A.R)溶液至完全溶解, 加入一定量的柠檬酸(G.R)溶解, 于70 ℃时缓慢蒸发, 形成溶胶, 进一步蒸发 形成凝胶, 将凝胶于120 ℃干燥12 小时,得到淡黄色的干凝胶, 将干凝胶在不同温度下焙 烧即得到CeO2纳米晶。 4．溶胶-凝胶法制备纳米Ce02 按照1:3的化学计量比称取一定量的硝酸铈和柠檬酸。用30-50mL的蒸馏水溶解柠檬酸得淡黄色溶液，所得溶液pH值约为2-3，有一定的酸度。然后把称好的硝酸铈逐渐加入此溶液中，这样可以抑制Ce3+的水解。待溶解完全后，将其置于65℃的恒温水浴槽中，让其缓慢蒸发。随着水分的减少，溶液的颜色逐渐加深，形成黄色溶胶，然后逐渐产生大量气泡，使粘稠体系膨胀。继续恒温脱水干燥，成为疏松多孔蜂巢状，外壳呈黄色，里面呈白色的半干凝胶。待其成半干凝胶后，将此凝胶置于鼓风干燥箱以100℃干燥1-2小时，得到体积极度膨胀的土黄色干凝胶。取出干燥后的干凝胶，将此干凝胶用研钵研磨。研磨后放人马沸炉中用800℃的高温焙烧即可得Ce02的超细粉末。 5.沉淀法制备纳米CeO2 将分析纯的Ce(NO3)3·6H2O(AR)配成0. lmol/L的Ce(NO3)3溶液，搅拌与一定量的H2O2(AR)溶液混合，数分钟后将一定浓度的NH3·H2O溶液以3mL/min速度滴入上述混合溶液中，滴至pH 值=10为止，得到桔色沉淀。将沉淀分离、洗涤。然后将沉淀分散到一定浓度的PVA（聚乙烯醇)溶液中，蒸发干燥得到CeO2·nH2O(前驱体)，将其在不同的温度下焙烧，即得到不同粒径的Ce02纳米晶。 6. 化学共沉淀法制备纳米二氧化铈的研究
氧化锆纳米粉体的制备及其烧结性能研究
目录 第1章前言 (1) 1.1纳米材料概述 (1) 1.2纳米氧化锆及其陶瓷材料概述 (2) 1.2.1二氧化锆的结构与性质 (2) 1.2.2氧化锆纳米材料的研究进展 (5) 1.2.3纳米氧化锆粉体的制备 (6) 1.2.4氧化锆陶瓷材料的成型 (9) 1.2.5氧化锆陶瓷的烧结 (10) 1.2.6纳米氧化锆及其陶瓷的应用 (12) 1.3本课题研究目的及主要研究内容 (14) 1.3.1课题研究目的 (14) 1.3.2课题研究内容 (14) 第2章实验材料及方法 (16) 2.1实验试剂与仪器 (16) 2.2粉体制备实验步骤与流程 (17) 2.2.1实验步骤 (17) 2.2.2实验流程 (18) 2.3氧化锆陶瓷试样的制备 (20) 2.4纳米氧化锆粉体的测试与表征手段 (20) 2.4.1物相组成（X射线衍射）分析 (21) 2.4.2热重-差热(TG-DTA)分析 (21) 2.4.3红外光谱(FT-IR)分析 (21) 2.4.4形貌(TEM)分析 (22) 2.5烧结试样的性能测试 (22) 2.5.1密度的测定 (22) 2.5.2收缩率的测定 (22) 2.5.3抗弯强度的测定 (23) 2.5.4显微结构分析 (23) 第3章氧化锆纳米粉体合成工艺条件的研究与机理分析 (24) 3.1常压水热法制备氧化锆纳米粉体 (24) 3.1.1实验内容 (24)
3.1.2实验结果与讨论 (25) 3.2有机网络凝胶法制备ZrO2纳米粉体 (34) 3.2.1实验内容 (34) 3.2.2实验原理 (34) 3.2.3实验结果与讨论 (35) 3.3本章小结 (46) 第4章氧化锆纳米粉体的烧结性能研究 (47) 4.1烧结试样的密度测试与分析 (48) 4.2烧结试样收缩率的测试与分析 (50) 4.3烧结试样的抗弯强度测试与分析 (51) 4.4烧结试样的显微结构测试与分析 (52) 4.5本章小结 (57) 第5章结论 (58) 参考文献 (59) 致谢 (63) 攻读硕士期间发表论文及专利情况 (65)
实 验 2 ZnO 纳米粉体材料的制备 （一）实验类型：综合性 （二）实验类别：设计性实验 （三）实验学时数：16 （四）实验目的 （1）掌握沉淀法制备纳米粉体的工作原理。 （2）了解X-射线粉末衍射仪鉴定物相的原理。 （五）实验原理 纳米ZnO 是一种新型高功能精细无机材料, 其粒径介于1～ 100 nm 之间，又称为超微细ZnO 。由于颗粒尺寸的细微化，使得纳米ZnO 产生了其本体块状材料所不具备的表面效应、小尺寸效应、量子效应和宏观量子隧道效应等，因而使得纳米ZnO 在磁、光、电、敏感等方面具有一些特殊的性能, 主要用来制造气体传感器、荧光体、紫外线遮蔽材料、变阻器、图像记录材料、压电材料、压敏电阻、高效催化剂、磁性材料和塑料薄膜等。合成纳米ZnO 的方法有多种，沉淀法工艺简单,成本低, 便于实现工业化生产。 合成纳米ZnO 的方法有多种，本实验采用化学沉淀法是在可溶性锌盐溶液中加入沉淀剂后，于一定条件下生成沉淀从溶液中析出，将阴离子洗去，经分离、干燥、热处理后，得到纳米氧化锌。该方法操作简单，对设备和技术要求不太苛刻，产品纯度高，不易引入杂质，成本低。 X-射线粉末衍射仪是分析材料晶体结构的重要工具。晶体的Ｘ射线衍射图象实质上是晶体微观结构形象的一种精细复杂的变换。由于每一种结晶物质，都有其特定的结构参数，包括点阵类型、晶胞大小、单胞中原子(离子或分子)数目及位置等，而晶体物质的这些特定参数，反映在衍射图上机表现出衍射线条的数目、位置及相对强度各不相同。因此，每种晶态物质与其Ｘ射线衍射图之间有着一一对应的关系。任何一种晶态物质都有自己独立的Ｘ射线衍射图，不会因为他种物质混聚在一起而产生变化。这就是Ｘ射线衍射物相定性分析的方法的依据。 根据粉体X-射线衍射图得到的相关数据，利用谢乐公式（如下），可以计算纳米粒子的晶粒尺寸。 0.89cos D λ βθ= （λ为X 射线的波长，β为最强峰的半峰宽，θ 为衍射角） （六）实验内容 1. 制备 以Zn(NO 3)2·6H 2O 与NH 4HCO 3为原料，聚乙二醇（PEG 600）为模板剂，采用直接沉淀法将制得的沉淀，洗涤后经煅烧制备纳米ZnO 。 2. 称量、计算产率 3. X-射线物相测定：计算晶粒尺寸 （七）实验要求 1、设计实验方案： (1)设计不同煅烧温度及时间 (2)设计不同原料比及模板剂 设计实验方案要求：方案必须切合实际，具有可操作性；尽量选择原料易得，反应条件温和，催化剂价廉，后处理方便，收率高及环境友好的方案。
收稿日期:2001-05-17 基金项目:广东省自然科学基金(000028);广东省教育厅自然科学研究项目资助(2000024) 作者简介:温立哲(1975-),男,2000级硕士研究生,主要研究方向为纳米氧化锆的制备. 纳米氧化锆的制备及其干燥技术 温立哲1,余忠民2,黄慧民1,周立清1,邓淑华 1 (1 广东工业大学轻工化工学院,广东广州510090 2 广东省质量监督局,广东广州510240) 摘要:纳米氧化锆是一种新型的高科技材料,由于其具有很多特殊的性质,因而有着广泛而重要的用 途 本文根据国内外研究制备纳米氧化锆的最新进展和其发展趋势,综述了纳米氧化锆的各种制备 的方法和干燥技术,并提出目前制备中存在的问题 关键词:纳米材料;氧化锆;干燥 中图分类号:TQ134.12 文献标识码:A 文章编号:1007-7162(2002)01-0063-07引 言 纳米级材料是指晶粒尺寸在0 1nm 到100nm 之间处于原子簇和宏观物体交接区域的超细微粒,由于纳米结构单元的尺度与物质中许多特性长度,如电子的德布洛意波长、超导相干长度、隧穿热垒厚度、铁磁性临界尺寸等相当,从而导致了纳米材料具有了不同于微观的原子、分子,也不同于宏观物体的物理化学特性 二氧化锆是一种具有高熔点(2700 )和高沸点、导热系数小、热膨脉系数大、耐高温、耐磨性好、抗蚀性能优良的金属氧化物材料 纳米级二氧化锆粉体材料因具有某些独特性能,如常温下为绝缘体,高温下则具有导电性、敏感特性、增韧性等 目前已用于制造结构陶瓷(如反应堆包套、航空发动机的排杠、汽缸内衬等)、功能陶瓷(如气体、温度、湿度、声传感器等)、压电陶瓷、电子陶瓷(如电容器、震荡器、蜂鸣器、调节器、电热组件等)、生物陶瓷、高温燃料电池、高温光学组件、磁流体发电机电极等高科技产品 有研究表明:100nm 的ZrO 2在拉伸疲劳试验中晶粒出现了300%的超塑性,由于晶粒粒径的减小,材料性能有了数量级的提高,烧结温度大大下降 作为添加剂它能使脆性材料增韧,韧性材料强度更强,使陶瓷材料的脆性问题可望得到解决 由于ZrO 2的化学稳定性好,表面同时具有酸性和碱性,同时拥有氧化性和还原性,又是 型半导体,易产生氧空穴,用作催化剂载体可与活性组份产生较强的相互作用 另外由于超细粒子具有高的比表面积和丰富的表面缺陷,所以超细Zr O 2在催化领域的应用前景广阔 因此研究纳米氧化锆的制备应用技术意义重大,已成为目前科技工作者关注和研究的热点[1],这也是我国九五规划重点发项目之一,以下就其制备和干燥技术进行介绍 1 纳米ZrO 2制备方法 纳米微粒的制备方法一般可分为物理方法和化学方法,化学法又可分为气相化学法和液相第19卷第1期 2002年3月广东工业大学学报Journal o f Guangdong University of Technology Vol 19No 1 March 2002
氧化锆粉体制备及其应用摘要: 本文重点介绍了氧化锆陶瓷原料制备工艺和性能覆其在蛄构瓷、功 能瓷、颜料与宝石、涂层、纤堆和耐火材料等方面的应用。对如何使氧化铬畸瓷产 业化远一问题，提出了自己的见解。 关键词：氧化锆；高性能陶瓷；制备；应用 Abstract:This paper focuses on the zirconia ceramic material preparation process and performance review of its structure in the mantis porcelain, functional ceramics, pigments and precious stones, coating, fiber and other aspects of heap and refractory applications. Chromium oxide on how to make porcelain produced abnormal Much a problem of industry, put forward their own views. Keywords: zirconia; high-performance ceramics; preparation; application 一、引言 随着科学技术的发展，人们对材料的需求也在不断地提高。当今世界新型陶瓷的发展趋向是：原料超细化(含纳米级细度)，发展了材料复台、成型与烧结工艺、制品的后处理(包括制品后加工及其与其他材料联接等)和相应的测试方法。氧化锆陶瓷也与其他新型陶瓷一样，随着新工艺、新技术的运用，进一步充分发挥了它高熔点、比重大、耐腐蚀、耐磨损、低导热、半导体及相变等特点，世界各国都给予高度重视，在功能和结构等各个领域中，都起着重大作用。下面就ZrO2陶瓷材料及倒品的有关情材料多功能化、轻质高强化和材料结构梯度化。为此也相应地况作简单概述，供有关人士参阅。 ZrO2具有熔点和沸点高、硬度大、常温下为绝缘体、而高温下则具有导电性等优良性质。上个世纪二十年代开始就被用来作为熔化玻璃、冶炼钢铁等的耐火材料，从上个世纪七十年代以来，随着对ZrO2有了更深刻的了解，人们进一步研究开发ZrO2作为结构材料和功能材料。1975年澳大利亚R．G．Garvie以CaO为稳定剂制得部分稳定氧化锆陶瓷（Ca-PSZ），并首次利用ZrO2马氏体相变的增韧效应提高了韧性和强度，极大的扩展了ZrO2在结构陶瓷领域的应用。1973年美国R．Zechnall， G．Baumarm，H．Fisele制得ZrO2电解质氧传感器，此传感器能正确显示汽车发动机的空气、燃料比，1980年把它应用于钢铁工业。1982年日本绝缘子公司和美国Cummins发动机公司共同开发出ZrO2节能柴油机缸套。自此，ZrO2高性能陶瓷的研究和开发获得了许多进展。 二、ZrO2粉体的制备方法 2．1 微粉制备
