XX轨道交通XX线XX车站、XXX车站
及区间隧道工程
单洞单线隧道开挖台架设计方案
XX轨道交通XX线XX车站、XX店车站及区间隧道工程项目部
日期:2014年8月
1工程概况
1.1工程概述
XX站位于XX区，呈南-北向布置于XX大道东侧。车站北端为窦家花园立交桥匝道，南端为冲压厂高架桥，东西两侧均为XX星城居住区。车站南端接明挖法区间，北端接钻爆法区间。
XX站为地下13m岛式车站车站起点里程：YDK22+460.456，车站终点里程：YDK23+073.456，全长613m。其中暗挖段里程：YDK22+460.456- YDK22+477.756，长为17.3m，YDK22+506.156- YDK22+763.856，长为257.7m。
A/B型小净距隧道间距4.27m，施工时，应严格按照施工步序图执行，还应选择爆力、爆速较低、猛度较高的炸药，采用微震爆破开挖，严格控制爆破速度，控制开挖进尺，同时应严格控制台阶的长度，钢架拱角需认真处理，设置锁脚锚杆进行加固。
暗挖隧道内单洞单线采用台阶法施工，工中应严格遵循上述工法施工步骤，应坚持“管超前、弱爆破、短进尺、强支护、早成环、紧衬砌、勤量测”的原则进行施工。
车站单线隧道采用台阶法施工，台阶法施工图见图1-1-1。
图1-1-1台阶法施工图
单线隧道丛断面施工工序图见图1-1-2
图1-2-2单线隧道丛断面施工工序图
说明：
①导坑应沿开挖轮廓线环向开挖，预留核心土，开挖后及时支护；
②各分步平行开挖，上台阶开挖高度为6m，平行施作初期支护，各分部初期支护衔接紧密，及时封闭成环；
③仰拱紧跟下台阶，及时闭合构成稳固的支护体系；
④施工过程通过监控量测，掌握围岩和支护的变形情况，及时调整支护参数和预留变形量，保证施工安全；
⑤上、下台阶掌子相距5~8m。
2台架结构设计

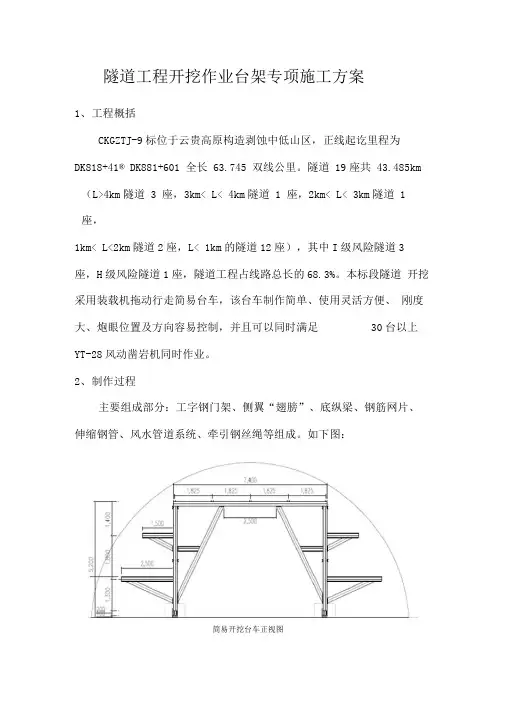

隧道开挖采用装载机拖动行走简易台车，该台车制作简单、使用灵活方便、刚度大、炮眼位置及方向容易控制，并且可以同时满足30台以上YT-28风动凿岩机同时作业。
主要组成部分：工字钢门架、侧翼、底纵梁、钢筋网片、伸缩钢管、风水管道系统、牵引钢丝绳等组成。如下图：
（1）工字钢门架
门架采16工字钢作立柱, 16工字钢作纵梁, 16工字钢作横梁,采用16工字钢作斜撑。
（2）侧翼
由0.55m长的三根16工字钢作为2架、再配以斜撑。
