EASE 4.1声场模拟分析报告
EASE4.1 计算软件计算各频率的声压级分布如下表所示：
频率（Hz）250 500 1000 2000 4000 6300
全开直达声压级（dB）最高值105.39
97.85
101.62
106.15
97.16
101.94
106.82
97.16
103
104.18
96.03
100.92
102.83
94.97
99.79
102.85
94.11
99.71 最低值
平均值
全开混响声压级（dB）最高值110.38
109.01
109.52
109.78
107.67
107.76
109.37
106.41
107.76
106.52
103.52
105
105.14
102.19
103.7
105.39
102.52
104.03 最低值
平均值
由以上模拟结果得到结果见下表所示：
根据EASE3.0的操作手册,清晰度和辅音损失度的评价标准如下表:模拟结果显示：由图表中可以看出扬声器覆盖观众席的各频段满足并超过GB/T50371-2006《厅堂扩声系统设计规范》中规定的多用途类扩声一级指标要求，大部分观众区域的辅音损失度达到良好,语言清晰度达到良好，其余观众区域的辅音损失度达到清晰。
EASE4.1 设计软件声学内部模型图
设计规范声学指标计算机模拟运算结果最大声压级（dB）100～6300 Hz ≥103dB 100～6300 Hz ≥106dB
传输频率特性以100～6300Hz的平均声压级为
0dB，在此频带内允许范围：-4～
+4dB；50Hz～100Hz和6300～
12500Hz的允许范围见图
4.2.2-1
以100～6300Hz平均声压级为
0dB，在此频带内允许-4～+4dB
传声增益（dB）125～6300Hz的平均值≥-8dB
稳态声场不均匀度（dB）
1000 Hz ≤6dB；
4000 Hz ≤+8dB；
1000 Hz ≤3dB；
4000 Hz ≤+3dB；
系统总噪声级NR-20
清晰度指数
（采用Long Form计算方式）
0.5-0.59
辅音损失度
（采用Long Form计算方式）
6.91-11.08%
主观评价清晰度辅音损失度优秀0.6—1 0%—7%
良好0.45—0.6 7%—11%
清晰11%—15%
较差0.3—0.45 15%—18% 不能接受0—0.3 18%以上
EASE4.1 设计软件辅音损失度EASE4.1 设计软件语言传输指数EASE4.1 设计软件混响时间(按GB/T 50356-2005剧场、电影院和多用途厅堂建筑声学设计规范
中相应混响时间范围规定设置)
EASE4.1 设计软件扬声器平面摆位图
EASE4.1 设计软件扬声器立面摆位图EASE4.1 设计软件扬声器三维摆位图EASE4.1 设计软件左、中、右声道扬声器覆盖图EASE4.1 设计软件拉声像扬声器覆盖图
EASE4.1 设计软件台唇像扬声器覆盖图EASE4.1 设计软件效果扬声器覆盖图EASE4.1 设计软件主扬声器250Hz直达声压图EASE4.1 设计软件主扬声器500Hz直达声压图
EASE4.1 设计软件主扬声器1000Hz直达声压图EASE4.1 设计软件主扬声器2000Hz直达声压图EASE4.1 设计软件主扬声器4000Hz直达声压图EASE4.1 设计软件主扬声器6300Hz直达声压图
EASE4.1 设计软件主扬声器250Hz混响声压图EASE4.1 设计软件主扬声器500Hz混响声压图EASE4.1 设计软件1000Hz混响声压图EASE4.1 设计软件2000Hz混响声压图
EASE4.1 设计软件4000Hz混响声压图EASE4.1 设计软件6300Hz混响声压图
体育馆扩声系统解决方案 目录 一、设计理念 二、设计方法 三、功能概述 四、设备简介 五、声场声压图 六、电力电源系统要求 七、工程保障与服务方案 一、设计理念 理念：体育馆的固定音响系统的设计是以满足播发各类音乐、广播和比赛语言扩声的使用要求为主，在使用功能上不同于厅堂扩声，也不同于剧场扩声，它有其特殊性，除保证语言的清晰度要高及音质柔和、有大动态范围、声压覆盖要均匀外，还要求设备的功率要大并留有余量，因此我们在方案设计及设备选型上以满足使用的稳定性和可靠性为主，这是我们始终坚持的设计理念和指导思想。 音质优化 以音质为设计的核心。要达到这一目标必须以设备的选用为首要条件，我
们在这里所选用的都是高保真产品，并配有先进、合理的系统设计，保证了音质的优化。 先进性 该扩声系统采用当今音响技术发展的最新成就以及相应的新产品、新技术、新工艺、所采用的技术和产品代表了当前的发展方向以使整个工程具有国内一流水平。 成熟性 所采用的技术和产品应当是成熟的技术和经过考核的产品。 可扩充性 一是体育馆根据应用需要扩充功能或提高性能时，本系统能方便地通过添加、扩充、升级等方式来扩大规模或提升功能。二是随着技术以及文娱活动的发展。本扩声系统能很方便的进行改进和扩充以适应技术的新需要和多种娱乐的要求。 体育场馆的扩声系统设计包括建声和电声两方面的内容；前者主要是控制混响时间和音质缺陷；后者则要保证馆内有足够的声压级，均匀的声场分布以及不同功能时所要求的声学效果。两者相辅相成，只有相互密切配合才有可能使合理的投资而获得良好的艺术和音质效果。 二、设计方法 由于体育馆需要满足比赛时的裁判语音传声时良好的语言可懂度和播放音乐应有清晰的中高音，除此之外担任扩声的音箱需将整场观众席和比赛场地的声场覆盖均匀，音响设备要能达到音乐的高频明亮、中频有力、低频丰满，音乐的层次分明，场内各处要有合适的响度和均匀度，扩声系统有较高的传声增益为了达到很好的扩声效果因此我们在对音响系统的设
精品资料
目录
可编辑修改
精品资料
一、概述 二、总设计指导思想 三、设计执行规范及标准 四、系统技术及功能说明
4.1、设计目的 4.2、设计依据 4.3、部分器材说明 4.4、系统特点 4.5、EASE4.0 声场分析结果
五、技术和售后服务 六、系统配置清单 七、部分工程案例 八、企业服务精神
一、 概述:
随着人们对综合素质的不断提高及对音乐欣赏品味的精神需
可编辑修改
精品资料
求，音乐已成为人们精神生活消遣娱乐不可分割的一部份。因此， 根据自身环境的需要来配置相应的音响设备，从而满足人们的需 求。而且随着人们自身音乐鉴赏能力的不断提高，优美动听的音质 更加成为人们追求的目标。而音质主要取决于音响设备的质量和它 们之间的调谐程度，只有合理的匹配才能发挥出音响设备的最佳性 能，也才能听到优美、动听的声音。
因而我公司根据多年的工程设计施工经验及针对业主的需求 和建筑图纸、场地的分析，保证音响的质量达到先进水平。
（图示 1） 二、设计指导思想
可编辑修改
精品资料
在充分结合本工程实际，明确客户需求的基础上，分析当 今世界先进音响技术的流行现状，结合公司多年的施工经验及 成功案例来设计本方案，使之适合本工程的实际需要。在过程 中，本方案始终坚持充分考虑场地自身的实际，既有自己的功 能特色，又要符合科学和先进的系统设计思想。为了建立一套 技术先进、性能稳定、功能齐全、使用方便的音响系统，我们 在设计上从以下几个方面作了考虑：
A. 先进型原则
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学 性。整个系统能体现当今技术的发展水平。
B. 实用性原则
能够最大限度的满足实际工作的要求，在满足功能需求的基础上操作方 便、维护简单、管理简便。
C. 可扩充性、可维护性原则
要为系统以后升级预留空间，系统维护是整个系统生命周期中所占比例最 大的，要充分考虑结构设计的合理、规范，对系统的维护可以在很短时间 内完成。
D. 经济性原则
在保证系统先进、可靠和市场性价比的前提下，通过优化设计达到最经济 性的目标。
E. 系统的高可靠性
系统的高可靠性是本系统的首要原则，系统必须能满足长时间连续（24
可编辑修改
EASE 4.1声场模拟分析报告 EASE4.1 计算软件计算各频率的声压级分布如下表所示： 频率（Hz）250 500 1000 2000 4000 6300 全开直达声压级（dB）最高值105.39 97.85 101.62 106.15 97.16 101.94 106.82 97.16 103 104.18 96.03 100.92 102.83 94.97 99.79 102.85 94.11 99.71 最低值 平均值 全开混响声压级（dB）最高值110.38 109.01 109.52 109.78 107.67 107.76 109.37 106.41 107.76 106.52 103.52 105 105.14 102.19 103.7 105.39 102.52 104.03 最低值 平均值 由以上模拟结果得到结果见下表所示： 根据EASE3.0的操作手册,清晰度和辅音损失度的评价标准如下表:模拟结果显示：由图表中可以看出扬声器覆盖观众席的各频段满足并超过GB/T50371-2006《厅堂扩声系统设计规范》中规定的多用途类扩声一级指标要求，大部分观众区域的辅音损失度达到良好,语言清晰度达到良好，其余观众区域的辅音损失度达到清晰。 EASE4.1 设计软件声学内部模型图 设计规范声学指标计算机模拟运算结果最大声压级（dB）100～6300 Hz ≥103dB 100～6300 Hz ≥106dB 传输频率特性以100～6300Hz的平均声压级为 0dB，在此频带内允许范围：-4～ +4dB；50Hz～100Hz和6300～ 12500Hz的允许范围见图 4.2.2-1 以100～6300Hz平均声压级为 0dB，在此频带内允许-4～+4dB 传声增益（dB）125～6300Hz的平均值≥-8dB 稳态声场不均匀度（dB） 1000 Hz ≤6dB； 4000 Hz ≤+8dB； 1000 Hz ≤3dB； 4000 Hz ≤+3dB； 系统总噪声级NR-20 清晰度指数 （采用Long Form计算方式） 0.5-0.59 辅音损失度 （采用Long Form计算方式） 6.91-11.08% 主观评价清晰度辅音损失度优秀0.6—1 0%—7% 良好0.45—0.6 7%—11% 清晰11%—15% 较差0.3—0.45 15%—18% 不能接受0—0.3 18%以上
计算机辅助设计 为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 4.1根据厅堂的实际尺寸对音响系统的扩声效果进行了模拟计算。EASE4.1声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。EASE声学模拟软件可调用（借助）AUTOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。根据多功能厅的实际使用功能需要，结合我们在多功能厅音响系统方面的丰富升级经验以及参考了EASE4.1声场模拟软件的计算结果。我们选用了美国PAL音箱作为主要设备。 EASE图 多功能厅三维效果图 这是一个与实体相符的模型具有实际的参考意义
多功能厅侧面图
此图显示了音箱的能量指向的主要覆盖面积
多功能厅三维声线覆盖图 此图显示了音箱的能量指向的主要覆盖面积 多功能厅声学效果图 此图可让你感觉一个实体的厅堂及音箱摆放位置
多功能厅内视效果图 此图可让你感觉一个实体的厅堂及音箱摆放位置 多功能厅在500Hz时声压图 此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到113dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行
此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到110dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行 多功能厅在2000Hz时声压图 此图可让你直观的知道声压级是否达到指标，在这里厅堂的大部分面积声压级达到107dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行
200平米视频会议厅计算机辅助设计 为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 4.1根据会议室的实际尺寸对音响系统的扩声效果进行了模拟计算。EASE4.1声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。EASE声学模拟软件可调用（借助）AUTOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。根据会议室的实际使用功能需要，结合我们在会议室音响系统方面的丰富升级经验以及参考了EASE4.1声场模拟软件的计算结果。我们选用了美国PAL 音箱作为主要设备。 EASE图 会议室三维效果图 这是一个与实体相符的模型具有实际的参考意义 会议室平面图
会议室侧面图 会议室剖面图
此图显示了音箱的能量指向的主要覆盖面积 会议室三维声线覆盖图
此图显示了音箱的能量指向的主要覆盖面积 会议室声学效果图 此图可让你感觉一个实体的会议室及音箱摆放位置 会议室内视效果图
此图可让你感觉一个实体的会议室及音箱摆放位置 会议室在500Hz时声压图 此图可让你直观的知道声压级是否达到指标，在这里会议室的大部分面积声压级达到115dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行 会议室在1000Hz时声压图 此图可让你直观的知道声压级是否达到指标，在这里会议室的大部分面积声压级
达到112dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行 会议室在2000Hz时声压图 此图可让你直观的知道声压级是否达到指标，在这里会议室的大部分面积声压级达到109dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行 会议室在4000Hz时声压图
龙源期刊网 https://www.doczj.com/doc/1319284305.html, 体育场馆扩声系统综述 作者：王福津 来源：《演艺科技》2019年第01期 自北京成功申办2008年奥运会以来，为满足奥运会体育比赛的需要，在北京和其周边地区已开始新建或改建30余座现代体育场馆，并带动了全国各地兴建体育场馆的热潮。随着科技的进步与经济的发展，我国新世纪建设的体育场馆与以往的体育场馆相比，无论是建筑形式与格局，还是使用功能和设施等方面，都有了很大的提高与进步。 下面就体育场馆扩声系统设计中，需要考虑和注意的一些基本问题进行讨论。 1; 体育场馆对扩声系统的基本要求 这里需要强调三点。 （1）体育场馆最常用的功能就是举行体育比赛或群众集会，因而对扩声系统最基本的要求就是保证语言扩声的可懂度（或清晰度）。这看似简单，在实施过程中要真正使体育场馆观众坐席（或大多数观众坐席）具有良好的听闻效果并非易事。 （2）当体育场馆举行大型运动会开幕式、闭幕式或大型文艺演出时，如果为扩声系统配置高质量的“流动系统”，再与原有的“固定”安装系统联合使用，就会得到比较理想的扩声效果，而且这种方式在投入上也比较经济。 （3）现代体育场馆的观众群体有别于传统的“观众”，很多观众是“球迷”拉拉队，他们的 呐喊助威使比赛过程气氛热烈。但对扩声而言，“背景噪声”级增大了，而且是无规律的，这一点在扩声系统设计中应予以充分注意。 2; 体育场馆声学特性规范 《体育馆声学设计及测量规程》由中国建筑科学研究院主编，经建设部批准的全国行业标准，自2001年3月1日起施行。其主要内容包括：总则;建筑声学设计;噪声控制;扩声设计和 声学测量等五个部分。比赛大厅基本分为：综合体育馆比赛大厅、游泳馆比赛大厅和溜冰馆等。 在这里还需要说明几点。 （1）体育场声学特性目前尚无规范可循，有资料表明，对体育场观众席扩声声压级的要求应该在103 dB左右。

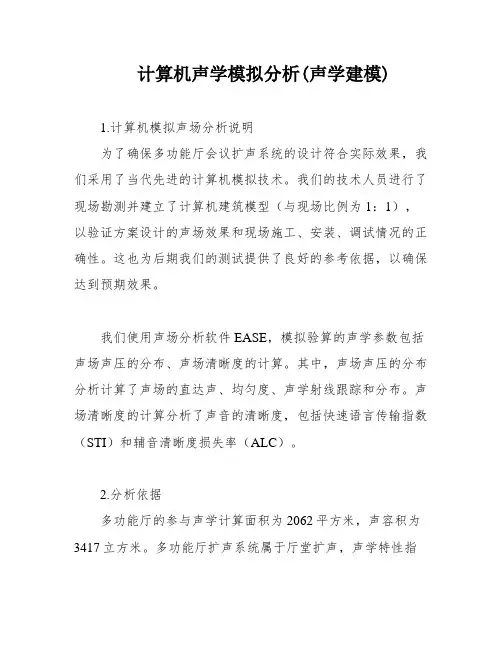

计算机声学模拟分析(声学建模) 1.计算机模拟声场分析说明 为了确保多功能厅会议扩声系统的设计符合实际效果，我们采用了当代先进的计算机模拟技术。我们的技术人员进行了现场勘测并建立了计算机建筑模型（与现场比例为1：1），以验证方案设计的声场效果和现场施工、安装、调试情况的正确性。这也为后期我们的测试提供了良好的参考依据，以确保达到预期效果。 我们使用声场分析软件EASE，模拟验算的声学参数包括声场声压的分布、声场清晰度的计算。其中，声场声压的分布分析计算了声场的直达声、均匀度、声学射线跟踪和分布。声场清晰度的计算分析了声音的清晰度，包括快速语言传输指数（STI）和辅音清晰度损失率（ALC）。 2.分析依据 多功能厅的参与声学计算面积为2062平方米，声容积为3417立方米。多功能厅扩声系统属于厅堂扩声，声学特性指
