搪瓷反应釜局部损坏现场修补

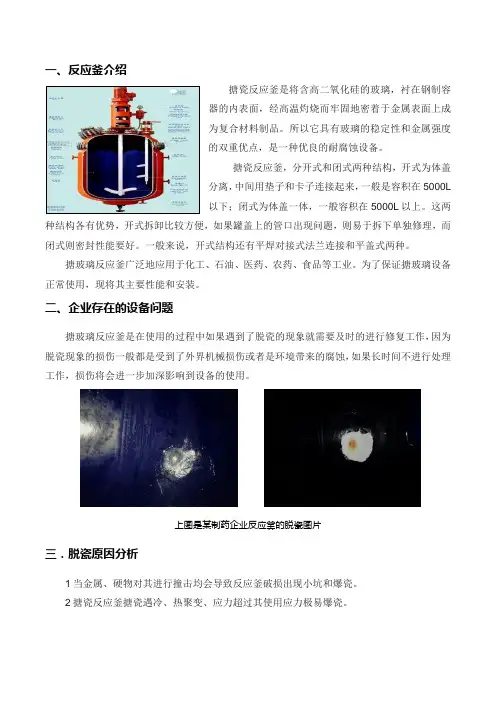

搪瓷釜的破损原因：
搪瓷釜是将含硅量高的瓷釉喷涂到低碳钢胎表面，经900℃左右的高温焙烧，使瓷釉密着于金属钢胎表面而形成，由于这两种材料的机械性能和物理性能各不相同，因此搪瓷釜的破损原因也多样，一般有以下主要原因：
1)机械损坏
搪瓷表面硬而脆，机械强度很低，表面硬度比较大，抗冲击力非常差，任何金属、硬物对其进行撞击均会导致搪瓷破损。
2)热应力损坏
热应力损坏主要是由于瓷层和金属坯体的热膨胀系数存在巨大的差异而引起的。因金属坯体的热膨胀系数大于瓷层的热膨胀系数，这就意味着在常温下瓷层总是存在着残余的应力。因此搪瓷釜的工作温度对搪瓷釜的使用影响很大，受生产工艺中的冷热变化大影响，而使搪瓷产生的应力超过其使用应力，搪瓷将被破坏，极易爆瓷。
3)加工应力损坏
在釜体加工过程中，由于卷筒、冲压、焊接产生大量的内应力。这些应力在搪瓷前如消除不彻底，会导致搪瓷爆瓷。这一现象往往也会出现在设备运输、安装的过程中。
4)静电穿刺
搪瓷釜内搅拌带有悬浮物的液体时会产生强烈的磨擦，同时悬浮物自身也产生磨擦，这样就产生大量的静电荷，对搪瓷产生强烈的穿刺作用，从而导致搪瓷点蚀。
5)基体材料不合格
为了降低成本，个别生产企业降低金属胎体材质，直接导致钢材中的碳、硫在搪烧过程气化，使搪瓷层与基体间、搪瓷层内部形成大量气泡，导致搪瓷结合强度降低。
6)搪烧质量欠佳
有的搪瓷釜生产厂家生产环境简陋、除锈防尘达不到标准，致使底釉与基体结合不好。
有的减少搪烧遍数，增加每层厚度，使内应力过大，影响搪瓷釜使用寿命。

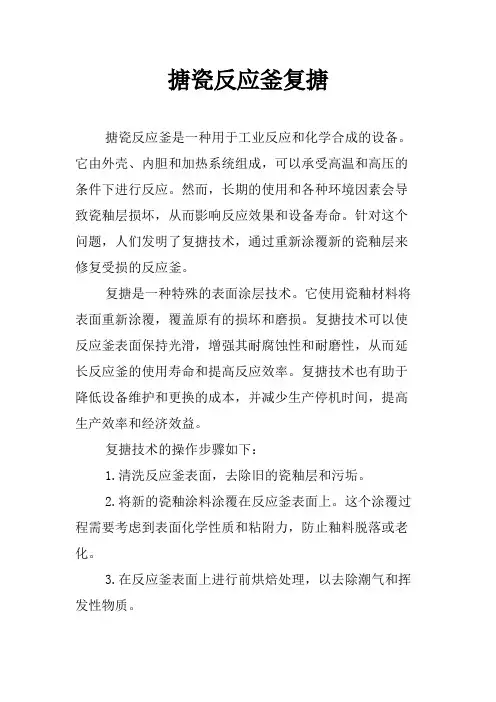

搪瓷釜修复工艺及控制
1)材料的选择：
搪瓷设备修复需根据腐蚀部位尺寸、介质、温度来选择适合的高分子复合材料，并选
择属性不同的产品来进行复合使用。
2)损坏部位的检测确定：
首先检查有无穿孔，如有需针对孔洞部位进行补焊。补焊时应采用手工电弧焊，焊条材质要与基材相同或相近。采用细焊条、小电流，并间断焊接，以防再次出现爆瓷现象。补焊完成后，自然冷却至常温，并静置12小时以上，使焊接应力充分释放。
3)表面处理：
用磨光机、电磨等工具将脱瓷部位打磨出金属原色，并将周围50~100mm范围内未脱瓷表面打毛，打磨时要保证获得较为粗糙的表面。打磨完成后用无水乙醇（99.7%分析纯）清洗表面，确保无残留物质。检查周围搪瓷表面有无暗纹，如有暗纹则要继续打磨并重新用无水乙醇清洗检查。
注意：永远不能低估表面处理的重要性，95%的失败源于表面处理不当所致。
4)调和材料
高分子复合材料大多为双组分产品，要严格按照产品说明中规定的体积比调和树脂和固化剂，并充分混合至颜色均匀一致无色差。混合均匀后应薄薄的摊开散热，并及时使用。为了避免浪费，应根据用量调配材料，并在规定的适用期内用完。
5)涂布材料：
将调和完成的福世蓝2211F修复材料涂抹在处理完的金属表面，第一层要薄并用力涂抹确保材料渗入基材的每一个缝隙中；再逐层涂抹增加材料厚度，并尽可能减少材料中的气泡存在。2211F材料可自然固化或加热固化，固化至表面坚硬后用60目砂纸将材料表面釉质层打掉，彻底清除表面残余的材料碎末及粉尘。再按比例调和防腐材料（根据介质情况来分别选择EE-121K、EE-101或498高交联聚合物双碳复合材料），将调和好的防腐材料涂抹在2211F材料及周围打毛的搪瓷表面，并确保完全覆盖不留任何气孔，而且要确保材料不超出打毛的搪瓷表面范围。重涂层数以达到要求厚度为准。
6)检查
每层材料涂完之后，在材料还没固化的时候仔细检查，对没有涂严和材料厚度较薄的部位进行修补。如有必要，可用紫外线灯进行检查。最后一层材料涂完并固化后，用涂层测厚仪检查涂层厚度如低于规定值则要重复。最后一遍涂层固化24小时后进行电火花检测。
7)固化
按照材料技术数据单进行足够时间固化。对材料进行加热可缩短固化时间，加温固化还可以提高材料本身的性能，包括抗化学腐蚀，抗高温和自身的其他物理性能。加热固化完成后，要等设备冷却至环境温度，再开机运行。
搪瓷反应釜外型尺寸及其参数表： 系列F系列搪瓷反应釜 型号F3000F5000F6300F8000F10000F12500F16000F20000F30000公称容积(L)30005000630080001000012500160002000030000计算容积(L)31005050686690601167013651174462179033500换热面积(m2)8.6113.1616.1018.3821.3524.8929.4834.0445.36 主要尺寸（mm）D1160017501750200022002200240026003000 D2175019001900220024002400260028003200 D31964215221522507270827082912--D4-------20002300 H1195195195210210210210210210 H2221528603244331035334053434646415340 H31050120012001200130013001400--H4132613261475154218801880188018802200 H385045005020522057806300659068907900 H0-------73268500 传动装置型号BLD-3BLD-4BLD-4BLD-4BLD-5BLD-5BLD-6BLD-6BLD-7 搅拌转速(转/分)浆式130130130130130130130130130叶轮 式 130130130130130130130130130 搪瓷管口 a300×400300×400300×400300×400300×400300×400300×400450450 b125125125200200200200250250 c100125125200200200200200200 d100125125150150150150150150 e125/灯125/灯125/灯125/灯125/灯125/灯125/灯125/灯125/灯f125150150150150150150150150 g100125125150150150150150150 h125150150150150150150150150 k----200200200200200 m---125125125125125125放料 口 125125125125150150150150150 夹套管口进出 口 3-653-653-653-654-804-804-1004-1004-100喷嘴 口 2-653-653-653-653-803-803-1003-1003-100 可修改
大家都知道搪瓷反应釜是化工行业不可缺少的防腐设备，在使用中机械碰撞、温度急变等因素经常引起脱瓷、裂纹、气泡、气孔和面釉的其他损伤，这些缺陷在搪瓷设备中是决不允许的，一旦发生这种现象，必须进行修补，今天翌坤小陆给大家解析搪瓷反应釜破损的修补方法，方便处理搪瓷反应釜破损的修补难题。 因为一个搪瓷釜价值几万元，由于局部爆瓷而报废十分可惜。所以这时候就要及时采取适当修补，对破损的地方用翌坤搪瓷反应釜修补剂进行修补，这样设备仍能使用，不仅降低成本，而且还具有很好的实际意义和可观的经济效益。好了，废话不多说，知道了前奏，下面我们就主要来讲讲搪瓷反应釜破损的修补方法吧： 翌坤搪瓷反应釜修补剂具有较高的化学稳定性和良好的物理机械性能。高分子复合材料依靠自身更为细密的高分子结构，使得材料自身具有更强的粘接力和优异的耐腐蚀、抗腐蚀性能，高分子甚至能够渗透到金属里面，形成更为紧密的高分子复合材料保护层，所以搪瓷反应釜
脱瓷怎么修补这一问题，找翌坤就对了，采用翌坤搪瓷反应釜修补剂现场处理搪瓷脱落、基体防腐保护。用翌坤搪瓷反应釜破损的修补方法修复后不但具有优异的耐高温抗腐蚀等综合性能，延长设备使用寿命，而且以为企业节省拆卸更换所带来的时间和费用上的损失，并确保了企业的安全连续生产。采用搪瓷修补剂现场快速修搪瓷釜，简便、快速、有效，经济效益凸显。 翌坤搪瓷反应釜修补剂已成功应用于搪瓷反应釜修补、水泵叶轮修复、换热器渗漏及防腐、机械设备主轴、键槽、导轨等磨损修复、化工设备管道堵漏及防腐、船舶设备防腐等几百家企业，帮助企业减少了停工时间、节约了维修成本，贏得了业界良好声誉。 【以下产品为您排忧解难】 耐腐蚀修补剂品名耐腐蚀修 补剂修补 剂使用温 度 耐腐蚀修补剂特点及应用 耐腐蚀修补剂YK-8406 -60～160 YK-8406耐腐蚀修补剂是以陶瓷粉末为骨材的高性能高密度的防腐材 料，双组份，低粘度，可刷涂，耐强酸、强碱。用于修复受腐蚀的泵、 阀、管道、热交换器端板、贮槽、油槽,搪瓷反应釜交换器的修复， 等，并可做大面积预保护涂层。 耐腐蚀修 补剂YK-8416 -60～160 Yk-8416耐腐蚀修补剂是以陶瓷粉末为骨材的高性能高密度的防腐材 料，双组份，胶泥状，立面不流淌，耐强酸、强碱。用于修复受腐蚀 的泵、阀、管道、热交换器端板、贮槽、油槽等，并可做大面积预保 护涂层。 耐腐蚀修 补剂YK-8436 -60～160 YK-8436耐酸修补剂是以陶瓷粉末为骨材的高性能高密度的防腐材 料，双组份，在化学介质中具有优异的热稳定性、机械性能和耐腐蚀 性。适用于烟气脱硫系统、电解槽、化工设备、污水处理系统、石油 储罐等设备的修复及预保护涂层的制备。 耐腐蚀修补剂YK-8402 -60～150 高温搪瓷反应釜修补剂是由精细碳化硅填料与改性增韧耐热树脂进行 复合得到的高性能耐磨抗蚀聚合材料。专用于搪瓷反应釜衬里破损的 修补和防护，可有效抵御酸（含氢氟酸）、碱及物料的侵蚀和冲刷磨损。 产品是选用改性增韧耐热树脂复合得到的耐温抗蚀聚合材料。完全固 化后的耐磨防腐涂层可有效抵御以下介质侵蚀：碳酸、10%氢溴酸、 20%亚硝酸、20%的硝酸、30%硫酸、15%磷酸、30%氨水、石灰水、 氢氧化钾、氢氧化钙、、丙醇、丁醇、乙二醇你、二乙醇胺、甲胺、碳 酸氢盐、矿物油、无机盐等；与金属搪瓷热膨胀系数一致，固化后收 缩率低，不超过0.02%，按ASTM E228测试热膨胀率为28.3ppm/℃ 衬胶修补剂YK-937 -60～150 YK-937衬胶修补剂由各类高性能耐磨、抗蚀材料（如陶瓷、碳化硅、 金刚砂、钛合金）与改性增韧耐热树脂进行复合得到的高性能耐磨抗 蚀聚合陶瓷材料。双组分，膏状，立面不流淌，可用刮刀或舌板涂布 施工，适合垂直表面及顶面的施工，固化后形成表面光滑平顺、耐腐 蚀、抗磨损的保护涂层；修补各类遭受高温腐蚀的泵、阀、管路、热 交换器端板、叶片、反应釜。尤其对罐体内衬、管道内衬、化学储罐 内衬的破损、脱落的修补，效果好。适用于烟气脱硫系统、电解槽、 化工设备、污水处理系统、石油储罐等设备的修复及预保护涂层.用于
搪瓷反应釜安全操作规程 一、性能用途:抗酸腐蚀性能优良,一般用作反应器或贮罐,在绝大部分有机酸与有机酸得介质条件下使用,但不适用于碱性介质、氢氟酸等。 二、安全操作条件: 1、允许最大操作压力:罐夹套内6kg/cm2,罐内 2、5kg/cm2,或按设备铭牌规定使用。 2、检查与反应釜有关得管道与阀门,在确保符合受料条件得情况下,方可投料。 3、检查搅拌电机、减速机、机封等就是否正常,减速机油位就是否适当,机封冷却水就是否供给正常。 4、在确保无异常情况下,启动搅拌,按规定量投入物料。 5、10m3以上反应釜或搅拌有底轴承得反应釜严禁空运转,确保底轴承浸在液面下时,方可开启搅拌。 6、严格执行工艺操作规程,密切注意反应釜内温度与压力以及反应釜夹套压力,严禁超温与超压。 7、反应过程中,应做到巡回检查,发现问题,应及时处理。 8、若发生超温现象,立即用水降温。降温后得温度应符合工艺要求。 9、若发生超压现象,应立即打开放空阀。紧急泄压。 10、停车;若停电造成停车,应停止投料;投料途中停电,应停止投料,打开放空阀,给水降温。长期停车应将釜内残液清洗干净,关闭底阀、进料阀、进汽阀、放料阀等。 三、允许操作温度:-30～250℃。 四、适用酸碱度:PH≤10 。 五、安全使用与维护事项: 1.罐内外表面不宜敲打、碰撞,以防止搪玻璃脱落; 2.不准在罐内与搪玻璃壁上动用电焊与气焊。在外层夹套进行焊割时,必须在罐内部冲水后方可使用; 3.反应器得充填系数为75%,贮罐不超过90%; 4.敞口放置时,防止硬物掉入,以免损坏搪玻璃; 5.罐卡有松动或掉落时,应及时紧固; 6.对安全阀、压力表、温度计等要求应灵敏、准确、经常检查,如发现损坏及时更换; 7.基础完整、紧固,各部连接螺栓应齐全、紧固; 8.主体整洁、油漆完好,无跑、冒、滴、漏现象; 9.室外最低气温在0℃以下时必须放尽存水; 10.安全防护装置完好; 11.内容物温度在110℃需冷却时,应先开冷却水,待内容物冷却到50℃以下时,才可改用冰盐水。不得直接用冰盐水冷却,以免温差过大,引起搪玻璃开裂。 压滤机安全操作规程 1、操作前得准备工作 1、1机器经安装、调整、确认无误后方可投入使用。 1、2检查滤布状况,滤布不得折叠与破损。 1、3检查各关口接头有否接错,法兰螺栓有否均匀旋紧,垫片有否垫好。 2、操作过程 2、1操作按下列程序进行。 压紧滤板→开泵进料→关闭进料泵→拉开滤板卸料→清洗检查滤布→准备进入下一循环。 2、2操作方法
