起重机械指挥模拟考试-附答案 1、【判断题】凡能帮助和支持燃烧的物质称为可燃物。()(×) 2、【判断题】易燃易爆和有毒等危险品时,不得同车混装。严禁吸烟。夜间搬运时不得使用明火照明。(√) 3、【判断题】严禁司索人员停留在吊重下。(√) 4、【判断题】对比色中的红白相间条纹表示:禁止越过。()(√) 5、【判断题】司机对任何人发出的危险信号均应执行。(√) 6、【判断题】指挥信号标准中的指挥信号不能满足需要时,使用单位可根据具体情况适当增补。(√) 7、【判断题】任何人发出的停止信号,起重机械司机均应服从。()(√) 8、【判断题】确认司索作业规范正确是起重指挥人员的职责。()(√) 9、【判断题】凡是链环的节距L≥5d,链宽B≥3.5d的链条(d为链环直径)均属长环链。(√) 10、【判断题】对柱形物体采用平行吊装绑扎法前可不找物件的重心。(×) 11、【判断题】对于具有简单几何形状,材质均匀分布的物体,其物体重心就是该几何体的几何中心,如球形体的重心即为球心。(√)
12、【判断题】当负载到达目的地或指定区域时,指挥人员在发出吊钩或负载下降信号前,应保证降落地点的人身设备安全。(√) 13、【判断题】起重机司机要严格执行企业的法律、法规,遵章守纪。()(×) 14、【判断题】外力是指作用在物体上的力。(√) 15、【判断题】GB/T6067.1—2010《起重机械安全规程》规定:当钢丝绳绳端用绳夹固定时,绳夹夹座应在受力绳头一边。(√) 16、【判断题】《中华人民共和国特种设备安全法》中所称的特种设备是指对人身和财产安全有较大危险性的锅炉、压力容器(含气瓶)、压力管道、电梯、起重机械、客运索道、大型游乐设施、场(厂)内专用机动车辆,以及法律、行政法规规定适用本法的其他特种设备。()(√) 17、【判断题】《中华人民共和国特种设备安全法》规定:特种设备使用单位应当对其使用的特种设备进行经常性维护保养和定期自行检查,并作出记录。()(√) 18、【判断题】合力的大小与分力的大小有关,与分力间的夹角无关。(×) 19、【判断题】固定式螺旋千斤顶的螺纹由于其导角小于螺杆与螺母间的摩擦角,具有自锁作用,所以在重物的作用下,螺杆不会转动而使重物下降。(√) 20、【判断题】吊钩危险断面磨损达原尺寸的15%应报废。(×) 21、【判断题】钢丝绳的许用拉力P=9d2(kgf),其中d为钢丝绳直径(mm)。(√)
MQ100 门式起重机总体 设 计 计 算 书 一. 总体计算 计算原则:MQ100门式起重机设计计算完全按《起重机设计规范》GB3811执行,并参照下列标准进行设计计算:
《塔式起重机设计规范》GB/T13752-92 《法国塔式起重机设计规范》NFE52081 工作级别 A 5 利用等级 U 5 起升机构 M 5 变幅机构 M 4 回转机构 M 4 行走机构 M 4 最大幅度 13m 最大起重量 8000Kg (一) 基本参数: 回转速度 0.7r/min 回转制动时间 5s 行走速度 12.5/25m/min 行走制动时间 6s 回转惯性力 ()Kg RM M g t R n F 002242.0.60..25.1=?? =π回 其中 g=9.81 n=0.7r/min t=5s 行走惯性力: ()Kg M M g t v F 0106184.0.605.1=?? =行 其中 g=9.81 V=25m/min t=6s (二) 载荷组合: 自重力矩、惯性力及扭矩
上表中的回转惯性力到轨顶面的力矩总计为:-1971kg.m 上表中的行走惯性力到轨顶面的力矩总计为:5378kg.m (三)起重小车、吊钩和吊重载荷
起重小车265kg 绳60kg 吊钩230kg 起升动载系数(起升机构用40RD20): =1.136, q=8t V=16m/min时, 2 吊重q=8000kg, 幅度R=13m (1) 吊载 Q=(8000+230+60/2)×1.136+(265+60/2)×1.1 =9708kg M=9708×13=126204kg.m (2) 风载(包括起重小车、吊钩和吊重) 迎风面积A=5.52+1.6×82/3=11.92m2 风力:F=11.92×25=298kg =298×13=3874kg.m 风扭矩:T n 风力到轨道上平面的力矩:M=298×12=3576kg.m (3) 回转惯性力 F=0.002242×(8000+230+265+60)×13=249kg 回转惯性扭矩: T =249×13=3237kg.m n 回转惯性力到轨道上平面的力矩:M=249×12=2988kg.m (4)行走惯性力 F=0.0106184×(8000+230+265+60)=91kg =91×13=1183kg.m 行走惯性扭矩:T n 行走惯性力到轨道上平面的力矩:M=91×12=1092kg.m (四) 风载荷 A、工作,垂直风(风向与臂架垂直)

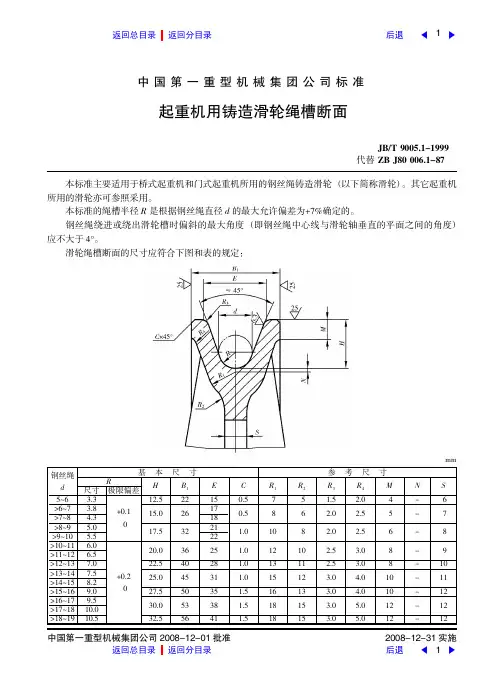

140/32T*22M铸造起重机增容改造计算书1、主起升机构计算 起重量180t 吊具20t 起升速度7m/min 起升高度22m 工作级别M7 1.1钢丝绳的选择 起升载荷Q=180+20t(包括吊梁重量) 滑轮倍率m=6 滑轮效率η≈0.95 钢丝绳安全系数n=7.0 钢丝绳最大静拉力S S=Q=(180+20)×9.85=86.4KN 2×2×2×m×η2×2×6×0.95 选择钢丝绳 30NAT 6*19W+IWR-1870 钢丝绳直径φ30 钢丝绳最小破断拉力599KN 安全系数校 η=599 =7≥7 86.4 2、电动机选择 2.1计算电动机静功率Pj 起升载荷Q=180+20t 起升速度V=7m/min 机构总效率η=0.85 电动机台数2台 P j= QV = (180+20)×9.85×7×103 =135KW 2×1000×η2×1000×60×0.85 (共9页第1页) 1.2.2选择电动机 选用YZR400L2-10电机 额定功率200KW,同步转速588r/min S3 60% 功率170KW 同步转速591r/min 1.3减速器传动比计算 起升速度7m/min 卷筒直径Do=φ1400 单层双联缠绕,倍率m=6 钢丝绳直径do=30 电动机转速n电=591r/min 钢丝绳平均中径(计算直径)D=1430mm i=π×D×n电=π×1.43×591=63.1
m×v6×7 选减速器传动比I=63.02 1.4选择制动器 1.4.1高速级制动器选择 起升载荷Q=180+20t 减速器传动比I=63.02 卷筒计算直径D=1.43m 钢丝绳直径do=30 滑轮倍率m=6 机构总效率η=0.85 制动器数量n=4 制动安全系数K=1.25 制动力矩 T E=K×Q×D×η = (180+20)×9.85×103×1.43×0.85×1.25×2 =3947Nm 2×n×m×I4×6×63.02 选择制动器 选用YWZD-630/300制动器,制动力矩4500Nm(共9页第2页)2、副起升机构计算 起重量40t 吊具2t 起升速度9.33m/min 起升高度24m 工作级别M6 2.1钢丝绳的选择 起升载荷Q=40+2t(包括吊钩重量) 滑轮倍率m=4 滑轮效率η≈0.97 钢丝绳安全系数n=6 钢丝绳最大静拉力S S=Q=(40+2)×9.85=53.3KN 2×2×2×m×η2×4×0.97 选择钢丝绳 22NAT 6*19W+IWR-1870 钢丝绳直径φ22 钢丝绳最小破断拉力322KN 安全系数校 η=322 =6>6 53.3 2.2、电动机选择 2..2.1计算电动机静功率Pj 起升载荷Q=40+2t 起升速度V=9.33m/min 机构总效率η=0.9 电动机台数1台
施工用缆索式起重机设计计算Design and simplified calculation for cable crane 攀钢集团冶金工程技术有限公司机电安装工程分公司 Pangang Group Metallurgical engin eeri ng tech no logy co,,ltd Electromecha nical subsidiary compa ny 朱明 2012年3月7日
一、概述 缆索式起重机(架空索道)在我公司的工程施工中被广泛运用,我们曾承建了会理锌矿 长距离架空索道及设备安装、502电厂架空索道的安装,由于我市及周边地区处于山区,运 输条件极为不便,在设备安装施工中也广泛采用了缆索式起重机运送设备和管道的运送方式,如会理县云甸乡20t渡槽安装、会理黎溪电站水轮机组吊装(分解后设备单件重5t),攀钢白马铁矿至西昌二基地精矿压力输送管道管廊吊装、攀钢耐密煤气管线敷设吊装、大直 径浓缩池中心耙架及设备吊装等,自己多次参与架空索道的选择及计算应用实例,现结合现场实际情况将有关计算理论附列如下: 支架1 图1施工用缆索式起重机要件构成 图2 白马矿至西昌基地精矿压力输送管通廊吊装 有关型式及说明: 在此以攀钢白马矿至西昌精矿浆长输管线施工用缆索起重机为例,见图1、图2,起吊 重量G=5t,水平运距150m,运送点与支架1落差约150 m,安装点在深山峡谷间无路可往,在支架1处有临时便道公路通往,支架2未采用,而是直接在峡谷对面山上埋桩代替。 二、缆索起重机结构及计算 1、支架高度H=h1+h2+h3+h4+h5+h6+f
hl —所需最大起重咼度,此处取 0.2 m ; h2 —上述咼度与所吊起构件间的间隙, 一般采用2m ; h3—被吊装构件的最大高度,在此取 1.2 m ; h4—吊索的栓系绑扎高度,一般采用 1 m ; h5—起重滑轮组的最小长度,在此取 0.5 m ; h6—起重小车净高,一般采用 1m ; £ L L f —缆索(承重索)在跨度中央的下垂度,可按经验选取 f =0.05~0.07L 或- 一 ■— 1S 20 L 表示跨距,按150m 代入,相对垂度f/L 的数值越小,承重钢丝绳的拉力越大, f/L 数 值过小,贝U 所需支架高度就比较高,同时运行阻力较大,牵引索要加大。根据以上数值,可 取 H=10 m 。 2、承重索计算及依据 悬挂在两支点上的钢索, 在其均布荷载的作用下所呈现的线形如图 3所示,在其上取一 微小线段dL 进行受力分析,由力的平衡原理得钢丝绳微段在平衡静态时的方程为: T cos ( 0 +d 0 ) =Tcos 0 =H T sin ( 0 +d 0 ) =Tsin 0 +qdL 又由于 y =tg 0 ; dy =dtg 0 , 联立这几个式子得微分方程式: 当x=0时,一 一 小的,可以省略不计,并将曲线的坐标原点移动一个 a 值的位置,则得悬挂钢索曲线的近以 A( q 为悬索单位长度的质量 , ) V — 7 T' +d H' H ■ r ―=— qdL T --------- V = -=:称为补偿函数,即可解得 ■,将此式展开为代数函数的形式有: 在上式中若补偿函数 a 值较大,即悬挂钢索的挠度系数较小时, 第三项以后的值是很微
MQE80+80/10-38通用门式起重机 设计计算书 南京南京登峰起重设备制造有限公司 2008年10月
1、设计依据 1.1《钢结构设计规范》(GBJ17-88) 1.2《起重机设计规范》(GB3811-83) 1.3《公路桥涵设计通用规范》(JTJ021-90) 2、总体设计方案: 主梁采用单主梁桁架结构;支腿采用无缝钢管焊接;采用两刚性支腿设计;支腿均衡梁设置在离大车轨道高5.2m处,满足运梁炮车从支腿端面运梁;两侧支腿均满足运梁跑车的通过;起重系统采用2台80t吊重小车,每台吊重小车上设置2台卷扬机,卷扬机在主梁两侧下绳;配铁路2201“T” 梁专用吊具;每台龙门吊设一台10t电动葫芦副钩,电动葫芦满足单边有效悬臂3.5m的要求,电动葫芦轨道采用法兰与下平联槽钢连接;起重机设置Z字型爬梯上下司机室;设置电动葫芦检修平台。 详细方案见图MQE16038-00-00-000 3、主要性能参数 3.1额定起重量:80t+80t 3.1.1当两小车在距跨中各15处,两小车抬吊160t,小车定点起吊,不运行; 3.1.2当两小车在距跨中各11处,两小车抬吊120t,小车定点起吊,不运行; 3.1.3当两小车在距跨中各9处,两小车抬吊90t,小车定点起吊,不运行; 3.1.4当一台小车在跨中处,最大起重量50t,小车可运行; 3.2大车走行轨距:38m 3.3吊梁起落速度:0.9m/min 3.4起升高度:14m 3.5吊梁小车运行速度: 6.7m/min 3.6 整机运行速度:0-10m/min(重载);0-20m/min(空载); 3.7 适应坡度:±1% 3.8 电葫芦额定起重量:10t 3.9 电葫芦起升高度:18m 3.10电葫芦运行速度:20m/min 3.11电葫芦起升速度:7m/min 3.12整机运行轨道:单轨P50 4、起重机结构组成 4.1 吊梁行车总成:2台(四门定滑轮,五门动滑轮) 4.2 主动台车:4套 4.3 左侧支腿:1套 4.4 右侧支腿:1套 4.5 副支腿托架:1套 4.6 主支腿托架:2套 4.7 隅支撑托架:1套 4.8 主横梁总成:1组 4.9 电葫芦走行轨:1套 4.10 10t电动葫芦:1台 4.11 司机室:1套
MH型 10tx18mx9m 电动葫芦门式起重机 计 算 书 xxxxx有限公司
一.型号规格 型号:MH型电动葫芦门式起重机 起重量Gn:10t 跨度S:18m 起升高度H:9m 工作级别:A3 控制方式:地面按钮控制 起升速度:7m/min 葫芦运行速度:20m/min 起重机运行速度:20m/min 二.设计制造安装标准 GB/T3811-1983 起重机设计规范 GB/T6067-1985 起重机械安全规程 JB/T5663.1-1991 电动葫芦门式起重机型式和基本参数 JB/T5663.2-1991 电动葫芦门式起重机技术条件 GB10183-1988 桥式和门式起重机制造及轨道安装公差 GB50278-1998 起重设备安装工程施工及验收规范 三.计算(验算) 1.葫芦:采用“豫源”牌CD1型10tx9m葫芦作为起升机构。“豫 源”牌CD1型10t葫芦小车作为运行机构。葫芦总重量:1010kg 2.祥见葫芦说明书:主要配套件 名称型号规格数量备注
电动机ZD151-4 / 13kw 1 起升 吊钩组10t 1 钢丝绳6x37-15-200 1 电动机ZDY121-4 / 0.8kw 2 运行 3.主梁:此起重机为单梁结构,由452x675x675x6的U型槽+32# 工字钢+10x110钢板组成,总宽度为452mm,总高度为1212mm,材料为Q235,主梁重量为6700kg,主梁的惯性矩I=645685cm4主梁的垂直静刚度验算: f=QS3/48EI≤[f]=S/800=2.25cm Q=Gn×1.25+1010=13510kg f=13510×18003/(48×2.1×106×645685)=1.21cm<[f] 结论:此主梁结构满足要求。 4.支腿:支腿为变截面结构,30#槽钢组焊而成,在门架平面内, 支腿上平面宽度为1800mm,下平面宽度为300mm,在支腿平面内,为上下平面宽度相同,垂直宽度为300mm,上下平面中心距为3000mm。支腿高度为h1=10110mm。 每条支腿重量为1200kg。 支腿平面内的支腿刚度验算: 小车轮压P=11010kg 截面的最小回转半径r=15cm 支腿的长细比 λ=h1/r=1011/15=67.4<[λ]=150
第一章设计出始参数 第一节基本参数: 起重量PQ=150.000 ( t ) 跨度S = 20.000 (m ) 左有效悬臂长ZS1=0.000 (m) 左悬臂总长ZS2=1.500 (m) 右有效悬臂长YS1=1.500 (m ) 右悬臂总长YS2=0.770 (m) 起升高度H0=20.000 (m) 结构工作级别ABJ=5级 主起升工作级别ABZ=0级 副起升工作级别ABF=5级 小车运行工作级别ABX=5级 大车运行工作级别ABD=5级 主起升速度VZQ=3.4000 (m/min) 副起升速度VFQ=3.4000 (m/min) 小车运行速度VXY=2.4000 (m/min) 大车运行速度VDY=2.4000 (m/min) 第二节选用设计参数 起升动力系数02=1.20 运动冲击系数04=1.10 钢材比重R=7.85 t/m'3 钢材弹性模量E=2.1*10'5MPa 钢丝绳弹性模量Eg=0.85*10'5MPa 第三节相关设计参数 大车车轮数(个)AH=8 大车驱动车轮数(个)QN=4 大车车轮直径RM=0.7000(mm) 大车轮距L2=11.000 (m) 连接螺栓直径MD=0.0360 (m) 工作最大风压q1=0/*250*/(N/m'2) 非工作风压q2=0/*600*/(N/m'2) 第四节设计许用值 钢结构材料Q235----B 许用正应力[ σ ] I=156Mpa [ σ ] II=175Mpa 许用剪应力[ ? ]=124Mpa 龙门架许用刚度:
主梁垂直许用静刚度: 跨中(Y)x~1=S/800=30.00mm 悬臂(Y)1=ZS1/700=2.00mm 主梁水平许用静刚度: 跨中(Y)y~1=S/2000=12.00mm 悬臂(Y)1=ZS1/700=2.00mm 龙门架纵向静刚度: 主梁严小车轨道方向(Y)XG=H/800=16.4mm 许用动刚度(f )=1.7H z 连接螺栓材料8.8级螺栓 许用正应力[ σ ] 1s=210.0Mpa 疲劳强度及板屈曲强度依GB3811-83计算许用值选取。 第二章起重小车设计 第一节小车设计参数 小车质量(t) GX=50.000(t) 小车车距(m) B=3.500(m) 轨道至主梁内边(m) L5=0.030(m) 小车轨距( m ) L6=2.500(m) 小车左外伸(m) L7=0.500(m) 小车右外伸(m) L8=0.500(m) 主梁与马鞍间距(m) L11=0(m) 吊钩下探量(m) H6=2.000(m) 小车轨道截面高(m) H7=0.120(m) 小车高H8=1.650(m) 小车顶至马鞍(m) 小车罩沿大车轨道方向 迎风面积(m'2) XDS=12.000(m'2) 小车罩垂直于大车轨道方向 迎风面积(m'2) XXS=12.000(m'2) 钢丝绳金属丝截面积(m'2) DO=6.550700e-004(m'2) 滑轮组钢丝绳分支数半NO=5 小车轨道型号QU70 小车外罩至导电架距离(m)L9=0.97(m) 小车外罩至栏杆距离(m) L10=0.970(m) 法兰至主梁上盖板距离(m)HD=1.800(m) 第二节设计计算 为工厂便于组织生产,提高标准件的通用性,设计中不进行起重小车设计,而采用5t--50t 通用桥式起重机小车。此,起重机小车设计详见5t--50t通用桥式起重机小车计算说明书。
附件一 1 预制梁场龙门吊计算书 1.1工程概况 1.1.1工程简介 本项目预制梁板形式多样,分别为预制箱梁、空心板及T梁,其中最重的是30m 组合箱梁中的边梁,一片重达105t。预制梁场拟采用两台起吊能力为100t的龙门吊用于预制梁的出槽,其龙门吊轨道之间跨距为36.7m。 1.1.2地质情况 预制梁场基底为粉质粘土。查《路桥施工计算手册》中碎石土的变形模量E0=29~65MPa,粉质粘土16~39MPa,考虑最不利工况,统一取粉质粘土的变形莫量E0=16 MPa。临建用地经现场动力触探测得实际地基承载力大于160kpa。 1.2基础设计及受力分析 1.2.1龙门吊轨道基础设计 龙门吊轨道基础采用倒T型C30混凝土条形基础,基础底部宽80cm,上部宽40cm。每隔10m设置一道2cm宽的沉降缝。基础底部采用8根Φ16钢筋作为纵向受拉主筋,顶部放置4根Φ12钢筋作为抗负弯矩主筋,每隔40cm设置一道环形箍筋。,箍筋采用HPB235Φ10mm光圆钢筋,箍筋间距为40cm,具体尺寸如图1.2.1-1、1.2.1-2所示。
图1.2.1-1 龙门吊轨道基础设计图 图1.2.2-2 龙门吊轨道基础配筋图 1.2.2受力分析 梁场龙门吊属于室外作业,当风力较大或降雨时候应停止施工。当起吊最重梁板(105t)且梁板位于最靠近轨道位置台座的时候为最不利工况。
图1.2-1 最不利工况所处位置 单个龙门吊自重按G1=70T估算,梁板最重G2=105t。起吊最重梁板时单个天车所受集中荷载为P,龙门吊自重均布荷载为q。 P=G1/2=105×9.8/2=514.5KN (1-1) q=G2/L=70×9.8/42=16.3KN/m (1-2)当处于最不利工况时单个龙门吊受力简图如下: ` 图1.2-3 龙门吊受力示意图 龙门吊竖向受力平衡可得到: N1+N2=q×L+P (1-3)取龙门吊左侧支腿为支点,力矩平衡得到: N2×L=q×L×0.5L+P×3.5 (1-4)由公式(1-3)(1-4)可求得N1=869.4KN,N2=331.1KN 龙门吊单边支腿按两个车轮考虑,两个车轮之间距离为6m,对受力较大支腿进行分析,受力简图如下所示:
龙门起重机设计计算 」?设计条件 1. 计算风速 最大工作风速:6级 最大非工作风速:10级(不加锚定) 最大非工作风速:12级(加锚定) 2. 起升载荷 Q=4 0 吨 3. 起升速度 满载:v=1 m/min 空载:v=2 m/min 4?小车运行速度: 满载:v=3 m/min 空载:v=6 m/min 5. 大车运行速度: 满载:v=5 m/min 空载:v=10 m/min 6. 采用双轨双轮支承型式,每侧轨距 2米 7. 跨度44米,净空跨度40米。 8. 起升高度:H 上=50米,H 下=5米 二.轮压及稳定性计算 (一)载荷计算 1. 起升载荷:Q=40t 2. 自重载荷 小车自重 G 龙门架自重 G 大车运行机构自重 G 司机室 G 电气 G 3. 载荷计算 1 =6.7t 2=260t 3=10t 4=0.5t 5=1.5t
工作风压:q i =114 N/m 2 q n=190 N/m 2 q m=800 N/m 2(10 级) q m=1000 N/m 2(12 级) 正面:Fw i=518x114N=5.91 104N Fw U=518x190N=9.86 104N Fw m=518x800N=41.44 104N (10 级) Fw m=518x1000N=51.8 104N (12 级) 侧面:Fw i =4.61 104N Fw n=7.68 104N Fw m=32.34 104N (10 级) Fw rn =40.43 104N (12 级) 二)轮压计算 1. 小车位于最外端, U类风垂直于龙门吊正面吹大车,运行机构起制 动,并考虑惯性力的方向与风载方向相同。 龙门吊自重:G=G1+ G2+G3+G4+G5=6.7+260+10+2=278.7t 起升载荷: Q=40t 水平风载荷:Fw U=9.86t 水平风载荷对轨道面的力矩:Mw U=9.86 X 44.8=441.7 tm 水平惯性力:F a=(G+Q) X a =(278.7+40) X 0.2 X 1000 = 6.37 X 10000 N =6.37 t 小车对中心线的力矩:M2=(6.7+40)X 16=747.2tm 最大腿压:P =0.25 max=0.25 (G+Q) + M 1/2L + M q/2K 318.7 + 722.0/48 + 747.2/84 水平惯性力对轨道面的力矩:总的水平力力矩:M M a = 6.37 X 44=280.3tm 1 = M a+ Mw U =722 tm =79.675+15.04+8.9 =103.6t
设计题目:10t桥式起重机设计 设计项目计算与说明结果 第1章前言 桥式起重机是一种重要的物料搬运机械。桥式起重 机的桥架沿铺设在两侧高架上的轨道纵向运行,起重小 车沿铺设在桥架上的轨道横向运行,构成一矩形的工作 范围﹐就可以充分利用桥架下面的空间吊运物料,不受 地面设备的阻碍。桥式起重机可分为普通桥式起重机﹑ 简易梁桥式起重机和冶金专用桥式起重机3种。 物料搬运成了人类生产活动的重要组成部分,距今 已有五千多年的发展历史。随着生产规模的扩大,自动 化程度的提高,作为物料搬运重要设备的起重机在现代 化生产过程中应用越来越广,作用愈来愈大,对起重机 的要求也越来越高。起重机正经历着一场巨大的变革。 大型化和专业化、模块化和组合化、轻型化和多元化、 自动化和智能化、成套化和系统化以及新型化和实用化 是这场变革得主题。 经过几十年的发展,我国桥式起重机行业已经形成 了一定的规模,市场竞争也越发激烈。桥式起重机行业 在国内需求旺盛和出口快速增长的带动下,依然保持高 速发展,产品几近供不应求。尽管我国起重机行业发展 迅速,但是国内起重机仍缺乏竞争力。从技术实力看, 与欧美日等发达地区相比,中国的技术实力还有一定差 距。目前,过内大型起重机尚不具备大量生产能力。从 产品结构看,由于技术能力所限,中国起重机在产品结 构上也不完善,难以同国外匹敌。 桥式起重机可分为以下几类: 1.通用桥式起重机 1)抓斗桥式起重机 抓斗桥式起重机的装置为抓斗,以钢丝绳分别联系 抓斗起升、起升机构、开闭机构。主要用于散货、废旧 钢铁、木材等的装卸、吊运作业。这种起重机除了起升 闭合机构以外,其结构部件等与通用吊钩桥式起重机相
设计题目:QTZ40塔式起重机总体及塔身的优化设计设计人: 设计项目计算与说明结果 前言 塔式起重机概述 塔式起重机发展情况 第1章前言 1.1 塔式起重机概述 塔式起重机是一种塔身竖立起重臂回转的起重机械。在工业与民用建筑施工中塔式起重机是完成预制构件及其他建筑材料与工具等吊装工作的主要设备。在高层建筑施工中其幅度利用率比其他类型起重机高。由于塔式起重机能靠近建筑物,其幅度利用率可达全幅度的80%,普通履带式、轮胎式起重机幅度利用率不超过50%,而且随着建筑物高度的增加还会急剧地减小。因此,塔式起重机在高层工业和民用建筑施工的使用中一直处于领先地位。应用塔式起重机对于加快施工进度、缩短工期、降低工程造价起着重要的作用。同时,为了适应建筑物结构件的预制装配化、工厂化等新工艺、新技术应用的不断扩大,现在的塔式起重机必须具备下列特点: 1.起升高度和工作幅度较大,起重力矩大。 2.工作速度高,具有安装微动性能及良好的调速性能。 3.要求装拆、运输方便迅速,以适应频繁转移工地的需要。 QTZ40型自升式塔式起重机,其吊臂长40米,最大起重量4吨,额定起重力矩40吨米。是一种结构合理、性能比较优异的产品,比较目前国内外同规格同类型的塔机具有更多的优点,能满足高层建筑施工的需要,可用于建筑材料和构件的调运和安装,并能在市内狭窄地区和丘陵地带建筑施工。整机结构不算太大,可满足中小型施工的要求。 本机以基本高度(独立式)30米。用户需高层附着施工,只需提出另行订货要求,即可增加某些部件实现本机的最大设计高度100米,也就是附着高层施工可建高楼32层以上。 1.2 塔式起重机发展情况 塔式起重机是在二次世界大战后才真正获得发展的。战后各国面临着重建家园的艰巨任务,浩大的建筑工程量迫切需要大量性能良好的塔式起重机。欧洲率先成功,1923年成
20t龙门吊基础设计 1、设计依据 1.1、《基础工程》; 1.2、龙门吊生产厂家提所供有关资料; 1.3、《建筑地基基础设计规范》(GB50007-2002); 1.4、《边坡稳定性分析》 2、设计说明 根据现场情况看:场地现有场地下为坡积粉质粘土,地基的承载力为180KPa。龙门吊行走轨道基础采用原始地面夯实基础并铺设20cm粗石碾压。沿着钢轨的端头每隔1米距离就作枕木与厚5mm钢垫板,每个钢垫板焊4根长度为25cm的Φ16铆钉作为锚筋。 3、设计参数选定 3.1、设计荷载 根据龙门吊厂家提供资料显示,吊重20t,自重17t,土体容重按18.5KN/m3计。(1)从安全角度出发,按g=10N/kg计算。 (2)17吨龙门吊自重:17吨,G4=17×1000×10=170KN; (3)20吨龙门吊载重:20吨,G5=20×1000×10=200KN; (4)最不利荷载考虑20吨龙门吊4个轮子承重,每个轮子的最大承重; (5)G6=(170000+200000)/=92.5KN; (6)吊重20t;考虑冲击系数1.2; (7)天车重2.0t;考虑冲击系数1.2; (8)轨枕折算为线荷载:q1=1.4KN/m; (9)走道梁自重折算为线荷载:q2=2.37KN/m; (10)P43钢轨自重折算为线荷载:q3=0.5 KN/m(计入压板); (11)其他施工荷载:q4=1.5 KN/m。 (12)钢板垫块面积:0.20×0.30=0.06平方米 (13)枕木接地面积:1.2 ×0.25=0.3平方米 (13)20吨龙门吊边轮间距:L1:7m
3.2、材料性能指标 地基 (1)根据探勘资料取地基承载力特征值:?α=180Kpa (2)地基压缩模量:E S =5Mpa 4、地基验算 4.1基础形式的选择 考虑到地基对基础的弹性作用及方便施工,故基础采用原始土壤夯实后填20cm碎石碾压基础上铺设枕木。 4.2、地基承载力验算 轨道梁基础长100m,根据20T龙门吊资料:支腿纵向距离为6m,轮距离0.5m,按最不利荷载情况布置轮压,见图-4.1 图-4.1:荷载布置图(单位:m) 假设: (1)整个钢轨及其基础结构完全刚性(安装完成后的钢轨及其结构是不可随便移动的)。 (2)每台龙门吊完全作用在它的边轮间距内(事实上由于整个钢轨及其基础是刚性的,所以单个龙门吊作用的长度应该长于龙门吊边轮间距)。即:龙门吊作用在钢轨上的距离是:L1=7m 根据压力压强计算公式:压强=压力/面积,转换得:面积=压力/压强 要使得龙门吊对地基的压强小于2MPa才能达到安全要求。即最小面积: S2min=370KN/2000KPa=0.185m2 拟采用有效面积为0.20×0.30=0.06 m2的钢板垫块,铆钉锚入枕木内。 对于20吨龙门吊,0.06×5=0.3 大于0.25。因此最少需要5个垫块垫住钢轨才能能满足地基承载力要求,垫块间距是:7÷5=1.4米。应考虑安全系数1.2,故垫块间距应取L=1.2m,为加强安全性,间距选1m。

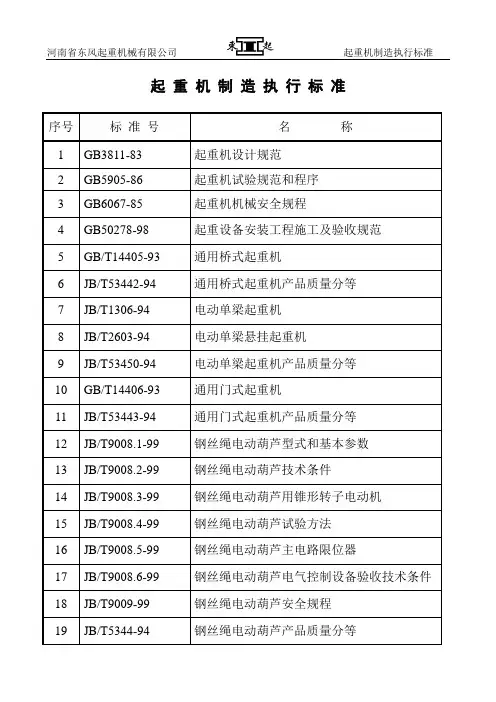

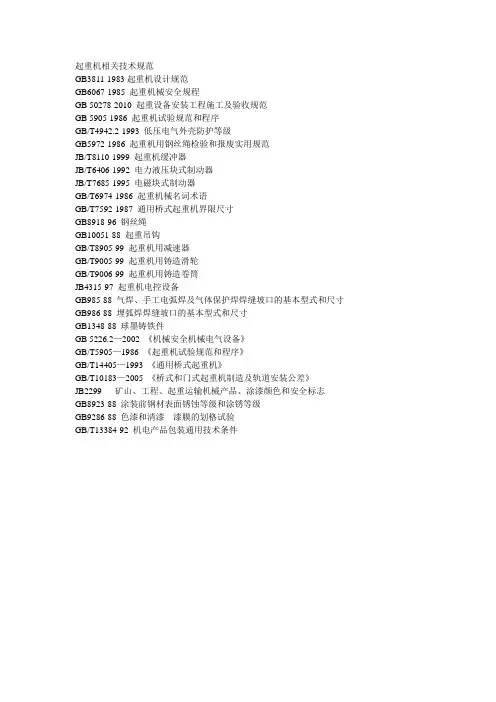

1.设计规范及参考文献 中华人民共和国国务院令(373)号《特种设备安全监察条例》 GB3811—2008 《起重机设计规范》 GB6067—2009 《起重机械安全规程》 GB5905-86 《起重机试验规范和程序》 GB/T14405—93 《通用桥式起重机》 GB50256—96 《电气装置安装施工及验收规范》 JB4315-1997 《起重机电控设备》 GB10183—88 《桥式和门式起重机制造和轨道安装公差》 GB/T14407—93 《通用桥式和门式起重机司机室技术条件》 GB164—88 《起重机缓冲器》 GB5905—86 《低压电器基本标准》 GB50278-98 《起重设备安装工程及验收规范》 GB5905—86 《控制电器设备的操作件标准运动方向》 ZBK26008—89 《YZR系列起重机及冶金用绕线转子三相异步电动机技术 条件》 2.设计指标 2.1设计工作条件 ?气温:最高气温40℃;最低气温-20℃ ?湿度:最大相对湿度90% (3)地震:地震基本烈度为6度 2.2设计寿命 ?起重机寿命25年 ?电气控制系统10年 ?油漆寿命10年 2.3设计要求 2.3.1 安全系数 2.3.1.1钢丝绳安全系数n≥6 2.3.1.2结构强度安全系数 载荷组合Ⅰ n≥1.5 载荷组合Ⅱ n≥1.33 2.3.1.3抗倾覆安全系数n≥1.5 2.3.1.4 机构传动零件安全系数 n≥1.5
2.3.2钢材的许用应力值(N/mm2)表1
[σs]-钢材的屈服点; [σ]-钢材的基本许用应力; [τ]-钢材的剪切许用应力; [σc]-端面承压许用应力; 2.3.3螺栓连接的许用应力值(N/mm2) 10.9级高强度螺栓抗剪[τ]=350 2.3.4焊缝的许用应力值(N/mm2) 对接焊缝: [σw] = [σ] (压缩焊缝) [σw] = [σ] (拉伸1、2级焊缝) [σw] = 0.8[σ] (拉伸3级焊缝) [τw]= [σ]/21/2(剪切焊缝) 角焊缝: (拉、压、剪焊缝) [τw]= 160(Q235钢)200(Q345钢)2.3.5起重机工作级别: 利用等级 U7 工作级别 A6 机构工作级别为 M6 3.设计载荷 3.1竖直载荷 3.1.1起升载荷 额定起升载荷:5t 3.1.2桥式起重机自重载荷 主梁:7.536t 端梁:1.374t
MG40/5t×26m 电动双梁门式起重机 设计计算书 编制 审核
设计计算依据及采用标准 一.设计计算的依据为合同的技术规范 二.设计计算采用的标准为《GB3811-83》起重机设计规范
目录 一、总图及主要技术参数 二、小车部分的配套选型计算 三、大车部分的配套选型计算 四、稳定性计算 五、桥架部分的主梁结构强度、刚度计算 六、支腿部分的结构强度计算
一、总图及主要技术参数 (一)、40/5t×26m门式起作用总图(图1-1) (二)、主要技术参数: 1、起重量:40/5t 2、跨度:26m 3、有效悬臂:6.5m 4、起升高度:9/10m 5、起升速度7.5/15.5m/min 6、小车运行速度42m/min 7、大车运行速度36.2m/min 7、工作级别:主起升:M3,副起升、大小车运行:M3 8、小车轨道型号:38kgf/m 9、小车轨距:2.5m 10、起重机自重:109.93t
二、小车部分的配套选型计算 (一)、机构配套选型 1、主起升减速器采用ZQ850减速器,小车运行减速器采立 式减速器ZSC600,副起升采用ZQ500。 2、40吊钩采用单钩,40t 吊钩组重1.09t ,倍率m=4 5t 吊钩组重量为0.107t, 倍率m=2。 3、小车采用四只φ400车轮,采用集中驱动,车轮材质为 ZG55SiMn 。 (二)、机构选型计算 1.主起升设计计算: 起重量:40t 工作级别:M3 起升静功率: Kw V G Q P j 24.5985 .06120105.709.1406120(3 =???+=?+=)()吊钩η 选用 YZR315M-10 JC40% 75kw n=576r/min 合格 钢丝绳的最大工作拉力: kgf t m G Q S 4643643.485 .04209 .1402m ax ==??+= ??+= η 吊钩 按GB3811-83 M3 工作级别 钢丝绳的安全系数5,钢丝绳计算选
文章编号:1001-3997(2000)01-0027-02 起重机滑轮组补偿臂架的优化设计 陈贤(珠海市东区恒升建材公司,珠海 519000)Optim al Design for the Compensation Arm of A crane CHE N XI AN [摘要]提出了在滑轮组补偿臂架起重机变幅机构设计中确定补偿点的最优化数值解法。这种方法基于优化设计的思想,利用电子计算机,选定必要的设计参量就可以得到最优化的设计结果。 关键词:起重机;补偿点;优化设计 [Abstract ]This paper puts for ward an optimal numerical method o f determining the compensation point in the design o f a crane with compensation arm o f pulley block .This method is based on the concept o f optimal design .With the help o f computer ,food design results can be obtained provided necessary design parameter s are selected . K ey w ord :crane ;compensation point ;optim al design 中国分类号:TH12 文献标识码:A 在滑轮组补偿臂架起重机设计中确定补偿点是非常重要的一项工作,因为补偿点的位置直接影响到起重机在变幅过程中驱动功率的大小及工作性能。目前,确定补偿点有两种方法:一种是图解法,反复次数多、工作量大、结果误差大。另一种是解析法,这种方法是控制变幅过程中绕臂铰轴的力矩,并给出了一定范围内的有关参数。作者分析研究了对补偿点的设计要求及两种解法的优缺点,为了提高设计质量和设计速度,研究了一种用于确定补偿点的最优数值解法。 1 补偿点位置的确定方法 1.1 确定补偿点位置简述 确定补偿点位置的设计如图1所示。当根据工作需要和 结构布置选定臂架长度L ,最大幅度R max ,最小幅度R min ,,臂架铰点O ,起升滑轮组的倍率m 1和补偿滑轮组倍率m 2后,为使起升物品在变幅过程中沿着近似水平的轨迹运动,就需适当选择补偿点A 的位置,使l 1的长度在变幅过程中得到补偿。 1.2 推导确定补偿点的数学表达式 变幅机构的运动可以看成平面问题,用于计算的坐标系 及计算简图如图1所示。 起重机钢丝绳总长(略弹性变形)应为常数,即 D =m 1l 1+m 2l 2=con st (1)式中:l 1———起升滑轮到臂架端点的距离; l 2— ——臂架端点到补偿点的距离;m 1— ——起升滑轮组倍率;m 2— ——补偿滑轮组倍率。起升滑轮组的中心高度为 s =L sin φ-l 1 (2) 把(1)式代入(2)式得 s =L sin φ-D -m 2l 2 m 1 (3) 从△OAB 中应用余弦定理得边长l 2= L 2 +x 12 +x 12 -2L x 12+x 12 sin (φ+θ )(4) 把(4)式代入(3)式得 s =L sin φ-D m 1+m 2m 1 L 2+x 12+x 22 -2L x 12+x 22 sin (φ+θ )因为 sin θ=x 1Π x 12 +x 2 2 所以 s =L sin -φ D m 1+m 2m 1 L 2+x 12+x 22-2L x 12+x 22sin[φ+arcsin (x 1Π x 12+x 22)] 图1 计算简图 — 72—《机械设计与制造》 Feb.2000 №1 M achinery Design & M anu facture 3来稿日期:1999-08-09
门式起重机计算书 型号:MDG 起重量:主钩50T 副钩10T 跨度:24M 有效悬臂:左9M 右9M 工作级别:A5 容:悬臂刚度强度校核;整机稳定性校核
50/10-24M单梁门式起重机计算书 起重机主参数及计算简图: 计算简图 小车自重:G X=.8 KN 主梁自重:G Z=554.1 KN 走台栏杆滑导支架等附件:G F=40.2 KN 桥架自重:1100.54 KN 额定起重量:G E=490 KN
支腿折算惯性矩的等值截面 刚性支腿折算惯性矩:4103 311018.512MM bh BH I ?=-= 主梁截面惯性矩:4103 32109.712MM bh BH I ?=-= 主梁X 向截面抵弯矩:373 310087.76MM H bh BH W X ?=-= 主梁Y 向截面抵弯矩:373 310089.56MM B hb HB W Y ?=-= 一 .悬臂强度和刚度校核。 Ⅰ. 悬臂刚度校核 该门式起重机采用两个刚性支腿,故悬臂端挠度计算按一次超静定龙门架计算简图计算。 )12 83 8(3(232)21++++= K K L L EI C L P P f K 式中 C 3:小车轮压合力计算挠度的折算系数 ) ()(2)32()(2 3 212222113L L L P P b P L L L b P b P C K K ++++-=
=1.00055 K:考虑轮缘参与约束,产生横向推力 927.012=?= K L h I I K P 1,P 2:小车轮压 KN G G P P E X 9.3212 21=+== 代入数值: mm K K L L EI C L P P f K 911.22)12927.083 927.08240009000(10 9.710102.2300055.19000)109.321109.321() 12 838(3(10 5233232)21=+?+??+????????+?=++++= 按起重机设计规有效悬臂端的用挠度:mm L f K 7.25350 9000 350][=== ][f f < 结论:综上计算校核,该起重机的悬臂梁的刚度满足起重机械设计规的要求。 Ⅱ.悬臂的强度校核 1. 该起重机悬臂的危险截面为支承处截面,满载小车位于悬臂端时该截面受到最大弯曲应力和 最大剪应力。 此时弯曲应力: x y s p s q y qw x x W MT W M M W M W M ++++=max σ 式中 x M 为垂直载荷(固定载荷和移动载荷组成)产生的弯矩
