高锰钢浇注和水韧工艺参数
一：结晶组织对高锰钢性能的影响
粗大的柱状晶组织必然伴随有枝晶间的显微缺陷，如显微疏松。也会伴随有较高程度的化学偏析，使力学性能和耐磨性降低。再有就是铸态组织中碳化物形貌和分布特征受一次结晶组织粗细的影响，初晶组织细则它也细。碳化物虽然在热处理时可以溶解、但粗大的碳化物往往使热处理后奥氏体晶界的致密度降低，且奥氏体基体内化学成分不均匀，使力学性能降低。固此一次结晶组织对高锰钢的性能影响是很大的！
1）浇铸温度对一次结晶和机械性能的影响：
浇铸温度/℃一次结晶组织特征σb／ＭＰａａ
Ｋ／Ｊ。Ｃｍ
２1460 细等轴晶392.27 166.71
1550 等轴晶372.65 127.49
1620 柱状晶362.84 58.84
2）浇铸温度和载面厚度对晶区比例的影响：
浇铸温度
/℃
等轴晶区占高度/％柱状晶区占高度/％120mm载面60mm载面120mm载面60mm载面
1550 32~35 14~16 48~50 28~30 1450 38~42 22~24 32~35 10~12 1400 73~75 100 20~22 ——
3）浇铸温度对力学性能的影响：
浇铸温度
/℃
力学性能
σb／ＭＰａδ/％φ/％ａＫ／Ｊ。Ｃｍ２
1310~1360 715.88 23.0 22.2 215.75 1360~1410 630.57 17.0 22.5 140.24 由此可知浇铸温度对高锰钢的力学性能有极为明显的影响!
4) 铸型冷却能力对一次结晶特征的影响：
铸型种类
浇铸温度/ ℃
1380~1420 1420~1430 1450~1460
干砂型等轴晶等轴晶等轴晶
冷金属型边缘少量柱状晶断面大部分柱状晶柱状晶贯穿全断面消失模铸态直接水韧处理
一：工艺要点
（1）消失模样组装要尽量将大小、壁厚相当的模样组装在一起，使铸件的冷却速度基本一致、才能满足铸件同时入水时对水韧温度的要求。（2）型砂的选择：由于铸态水淬没有热处理过程中的再结晶和成分的均匀化，因此为加强铸件在凝固过程中的冷却速度，得到较细的一次结晶组织！宜选用宝珠砂、锆英矿砂、铬铁矿砂和钛铁矿砂等，它们的导热系数为石英砂的2~3倍，可加快铸型的凝固速度。
（3）打箱与入水时间的确定：入水温度直接关系到水韧处理的成败！一般打箱时铸件温度应低于1100 ℃，入水温度应高于950℃。因此应根据铸件的大小、壁厚及室温主高低来确定打箱与入水时间。
下表是通过观察及测定冷却曲线等方法总结出的参数。
1）铸态水韧处理的打箱与入水时间
铸件壁厚/mm 打箱时间/min 打箱后入水前的时间/min ＜20 12~25 ＜5
20~60 20~40 ＜7
60~100 30~55 ＜8
（4）清理：因铸态水淬，其浇冒口在水淬后清除，此时冒口不易打掉，故在制作浇冒口时应在根部割出缺口与模样连接后在此处形成应力集中、便于清理。
（5）铸件红热打箱后表面不应沾砂！以保证铸件入水时各部分温度基本一致，确保铸件各部都获得完全的奥氏体，不产生裂纹。
（6）可减少热理过程中的烧损、脱碳和变形。
消失模铸造基础知识 什么是消失模铸造？ 消失模铸造技术是将与铸件尺寸形状相似的发泡塑料模型粘结组合成模型簇，刷涂耐火涂层并烘干后，埋在干石英砂中振动造型，在一定条件下浇注液体金属，使模型气化并占据模型位置，凝固冷却后形成所需铸件的方法。对于消失模铸造，有多种不同的叫法。国内主要的叫法有“干砂实型铸造”、“负压实型铸造”，简称EPC铸造。国外的叫法主要有：Lost Foam Process (U.S.A)、P0licast Process(Italy)等。 与传统的铸造技术相比，消失模铸造技术具有与无伦比的优势，因此被国内外铸造界誉为“二十一世纪的铸造技术”和“铸造工业的绿色革命”。 ____________________________________________________________________________ 消失模生产的基本技术要求 消失模铸造技术作为一种铸件近静形成形方法，近年来得到了快速发展。在国外由于机械化、自动化消失模铸造生产线的陆续建成投产及所产生的显著的经济和社会效益，使消失模铸造技术显现出强大的生命力。前一段时间我国的消失模铸造技术应用虽然进展缓慢，但在近几年得到了快速发展。特别是由于消失模铸造设备投资少、工艺路线短，许多原有的中小铸造企业也越来越多地采用该项技术。但是，有些企业对一些操作问题未能加以重视，使得在生产过程中出现了一些问题，对铸件的质量产生了很大影响。 1．模型制作 在消失模铸造工艺中，模型制作是一个非常重要的环节。EPS原料的选择、模型的加工工艺、尺寸精度、模型密度、浇注时热解产物多少等因素的控制，是获得优质铸件的前提。现有的中小企业模型制作有以下几种方式： (1) 用包装EPS板材切割、粘接而成。 (2) 自制模具，委托外厂加工。 (3) 自制简易的预发成型设备。 采用上述方法制作模型，普遍存在不重视模样密度变化的现象，特别是模型在委托外厂加工时水分不易控制，经常性出现浇注时铁水从浇口中反喷或铸件出现冷隔、浇不足等现象。为此在生产过程中应加强对模型密度的检验，增加对模型的烘干时间等方法；EPS珠粒经工艺实验选定后，不能随意改变原料生产厂家；预发时用称量工具控制珠粒密度，改变凭人工经验控制珠粒密度的方法；采取上述方法后，使问题得到了解决。 2．振动存在的问题 振动紧实是消失模铸造的四大关键技术之一，振动的作用是使干砂在砂箱中产生动态流动，提高干砂的充填性及其密度，防止出现铸造缺陷。在干砂振动充填时，比较理想的状况是，干砂在振动过程中进行有序流动，在保证模型不变形的前提下，均匀地充填到模型的各个部位，使砂箱内型砂获得较高和较均匀的充填密度。中小企业的消失模铸造振动台多为自制设备，在振动时，最常见的现象是由于振动操作不当，造成模样变形、涂料层开裂等，从而造成相应的铸造缺陷。有些振动台本身由于激振力过大、同一组电机的偏振块不平衡也易造成模样变形。为此，主要应调整激振力、振幅和振动时间；对于尺寸较大而结构简单的铸件，可将六个电机的三维振动改为双电机的垂直或水平振动；特别是通过检测仪器对振动台的各参数加以检测和调整，使之达到设计的要求。 3．涂料使用存在问题 在消失模铸造工艺中，使用涂料可提高模样的刚度和强度，使EPS模样与铸型隔离，防止粘砂及铸型塌陷；在浇铸过程中允许模样高温分解产物及时顺利地通过涂层排出。涂料一般由

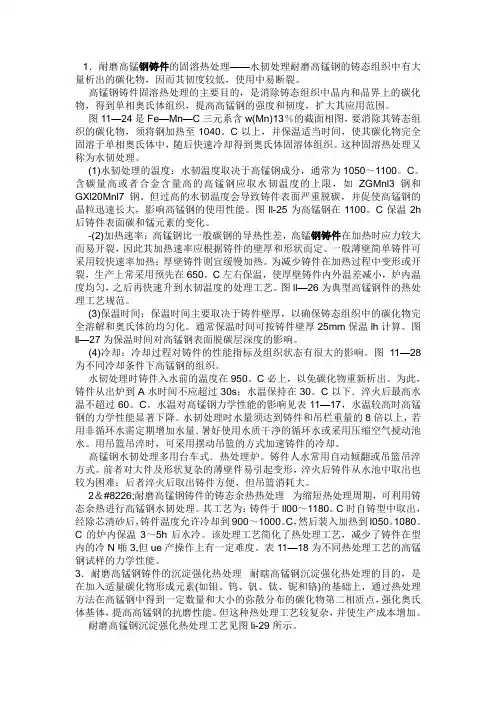

.耐磨高锰钢铸件的铸态余热热处理 为缩短热处理周期，可利用铸态余热进行高锰钢水韧处理。其工艺为：铸件于ll00～1180。C时自铸型中取出，经除芯清砂后，铸件温度允许冷却到900～1000。C，然后装入加热到l050。1080。C的炉内保温3～5h后水冷。该处理工艺简化了热处理工艺，减少了铸件在型内的冷N啪3,但ue产操作上有一定难度。表11—18为不同热处理工艺的高锰钢试样的力学性能。 2．耐磨高锰钢铸件的沉淀强化热处理 耐瞎高锰钢沉淀强化热处理的目的，是在加入适量碳化物形成元素(如钼、钨、钒、钛、铌和铬)的基础上，通过热处理方法在高锰钢中得到一定数量和大小的弥散分布的碳化物第二相质点，强化奥氏体基体，提高高锰钢的抗磨性能。但这种热处理工艺较复杂，并使生产成本增加。 3．耐磨高锰钢铸件的固溶热处理——水韧处理耐磨高锰钢的铸态组织中有大量析出的碳化物，因而其韧度较低，使用中易断裂。 高锰钢铸件固溶热处理的主要目的，是消除铸态组织中晶内和晶界上的碳化物，得到单相奥氏体组织，提高高锰钢的强度和韧度，扩大其应用范围。 要消除其铸态组织的碳化物，须将钢加热至1040。C以上，并保温适当时间，使其碳化物完全固溶于单相奥氏体中，随后快速冷却得到奥氏体固溶体组织。这种固溶热处理又称为水韧处理。 (1)水韧处理的温度：水韧温度取决于高锰钢成分，通常为1050～1100。含碳量高或者合金含量高的高锰钢应取水韧温度的上限，如ZGMnl3钢和GXl20Mnl7钢。但过高的水韧温度会导致铸件表面严重脱碳，并促使高锰钢的晶粒迅速长大，影响高锰钢的使用性能。图ll-25为高锰钢在1100保温2h后铸件表面碳和锰元素的变化。 (2)加热速率：高锰钢比一般碳钢的导热性差，高锰钢铸件在加热时应力较大而易开裂，因此其加热速率应根据铸件的壁厚和形状而定。一般薄壁简单铸件可采用较快速率加热；厚壁铸件则宜缓慢加热。为减少铸件在加热过程中变形或开裂，生产上常采用预先在650左右保温，使厚壁铸件内外温差减小，炉内温度均匀，之后再快速升到水韧温度的处理工艺。图ll—26为典型高锰钢件的热处理工艺规范。 (3)保温时间：保温时间主要取决于铸件壁厚，以确保铸态组织中的碳化物完全溶解和奥氏体的均匀化。通常保温时间可按铸件壁厚25mm保温lh计算。图ll—27为保温时间对高锰钢表面脱碳层深度的影响。 (4)冷却：冷却过程对铸件的性能指标及组织状态有很大的影响。 水韧处理时铸件入水前的温度在950必上，以免碳化物重新析出。为此，铸件从出炉到A水时间不应超过30s；水温保持在30度以下．淬火后最高水温不超过60度。水温较高时高锰钢的力学性能显著下降。水韧处理时水量须达到铸件和吊栏重量的8倍以上，若用非循环水需定期增加水量．暑好使用水质干净的循环水或采用压缩空气搅动池水。用吊篮吊淬时，可采用摆动吊篮的方式加速铸件的冷却。 高锰钢水韧处理多用台车式．热处理炉。铸件人水常用自动倾翻或吊篮吊淬方式。前者对大件及形状复杂的薄壁件易引起变形，淬火后铸件从水池中取出也较为困难；后者淬火后取出铸件方便，但吊篮消耗大。 4．耐磨中铬钢铸件的热处理耐磨中铬钢铸件热处理的目的，是得到高强韧性和高硬度的马氏体基体组织，以提高钢的强度、韧度及耐磨性。
华尔泰经贸有限公司铸钢件产品热处理艺规范 随着铸造件产品种类增多，对外业务增大，方便更好的管理铸造件产品，特制定本规定，要求各部门严格按照规定执行。 1目的： 为确保铸钢产品的热处理质量，使其达到国家标准规定的力学性能指标，以满足顾客的使用要求，特制定本热处理工艺规范。 2范围 3术语 经保温一段时间后， 经保温一段时间后， 3.3淬火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 快速冷却的操作工艺。 3.4回火：指将淬火后的铸钢产品加热到规定的温度范围，经保温一 段时间后出炉，冷却到室温的操作工艺。 3.5调质：淬火＋回火 4 职责
4.1热处理操作工艺由公司技术部门负责制订。 4.2热处理操作工艺由生产部门负责实施。 4.3热处理操作者负责教填写热处理记录，并将自动记录曲线转换到 热处理记录上。 4.4检验员负责热处理试样的力学性能检测工作，负责力学性能检测 结论的记录以及其它待检试样的管理。 5 工作程序 5.1 错位炉底板应将其复位后再装， 5.2 对特别 淬铸件应控制入水时间，水池应有足够水量，以保证淬火质量。 5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、 时间等要素，热处理园盘记录纸可多次使用，但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。 6 不合格品的处置 6.1热处理试样检验不合格，应及时通知相关部门。
6.2技术部门负责对不合格品的处置。 7 附表 7.1碳钢及低合金钢铸件正火、退火加热温度表7.2碳钢及低合金钢铸件退火工艺 7.3铸钢件直接调质工艺 7.4铸钢件经预备热处理后的调质工艺 7.5低合金铸钢件正火、回火工艺
消失模铸造工艺规程（初稿） 1、消失模铸造工艺流程： 2、国产可发性EPS珠粒的技术指标： 2.1 发泡剂质量分数6.0~8%，使用时最低不低于5.5%。 2.2 剩余苯乙烯单体质量分数含量不大于0.1% 2.3 相对分子量在18万~27万。 2.4 含水量小于0.5%（体积分数）。 2.5 密度1.03g/cm3，表观密度0.6 g/cm3 2.6 根据铸铁件最小壁厚选取EPS粒度，具体铸铁件选取规格如下： 2.7 EPS珠粒粒度应均匀，每一粒径范围的过筛率不小于90%。
2.8 EPS珠粒应按使用量、质保期分批做好标识，低温铁桶密封储存，最 好冷藏（-12~-10℃），确保使用时发泡剂含量符合工艺要求。 3. 3、铸造用泡沫塑料的规格型号：8 Zkb-18，密度0.015~0.020g/cm3，EPS珠粒筛号10~16，板材， 物理性能符合标准要求。 4、预发泡 使用间隙式蒸汽预发机完成EPS珠粒预发。 4.1 按设备操作工艺规程点检设备，在设备逐项性能良好的前提下启动。 4.2 核对EPS珠粒的生产批号、存放时间、发泡剂含量、粒度等指标是否 符合工艺要求。EPS珠粒应于使用时开封，同时取样检验。检验项目 包括：表观密度、水分、粒度、发泡剂含量。对已经开封的要依据开 封时间核对是否超过规定的存放时间或检验其发泡剂含量。 4.3 严禁使用超过质保期或发泡剂含量小于 5.5%的EPS珠粒。 4.4 控制温度95~105℃，压力0.01~0.04MPa, 时间60~120S。 4.5 预发泡后的珠粒，装入熟化框，转入熟化工序。在熟化框标识卡上做 好预发完成时间、数量等记录。 5、预发珠粒的熟化 5.1 对预发后的珠粒，应测量其堆积密度及水分，一般堆积密度 0.016~0.022g/cm3，水分2%以下。 5.2 参照下表确定预发珠粒的熟化时间：

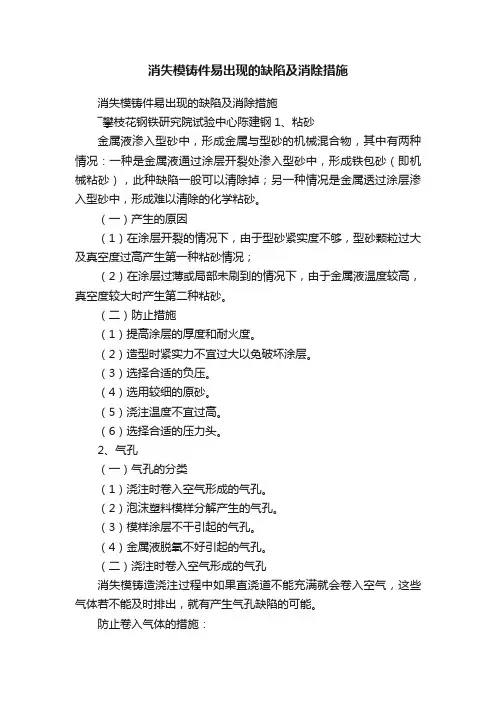

消失模铸造缺陷的产生原理和解决方法 平静心788 2016-06-29 关注 看废品，查原因，找出解决问题的方法,然后,规范工艺纪律,使企业的效益上一个新的台阶。本文就消失模铸造常见的:碳缺陷、冷隔、皱皮、表面多肉、进渣、进砂、塌箱、粘砂、压痕、鼠咬痕等缺陷总结出产生的原因并提出解决方案。 1 碳缺陷产生的原理和解决方法 碳缺陷是消失模铸造特有的一种缺陷,表现为塑料泡沫熔化产物残留在铸件上,占据了铁液位置,造成碳缺陷。原因如下: 图1 1.1 负压不够 A. 工艺设计不够:有的企业片面控制粘砂,负压设计太低,如:灰铁铸件用-0.03Mpa,薄壁件勉强交货,厚大件因为气化物多,负压抽不及产生碳缺陷。 解决方法:修改工艺,提高箱内真空度。
B. 设备缺陷 (1)砂箱漏气:砂箱在负压作用下有丝丝漏气声,虽然主管道负压表真空度很高,但砂箱内负压不够,抽不及泡沫气化物,形成碳缺陷。 解决方法:焊补砂箱。 (2)砂箱纱网堵塞使负压抽不走气泡沫气化物,致使箱内负压低,形成碳缺陷。 解决方法:更换砂箱纱网。 (3)砂箱负压管道设计时截面积小,抽气流量不够, 虽然主管道负压表真空度很高,但砂箱内负压不够,抽不及泡沫气化物而形成碳缺陷。解决方法:加大抽气管道截面积a.加粗管道b.增加负压抽气管道。 图2 (4)自动负压对接装置偏移漏气,造成箱内负压低。 解决方法:检查负压对接装置。 (5)水循环真空泵缺水:无水密封引起负压低。 解决方法:检查水源供水。 (6)砂箱上口有浇注垃圾(塑料薄膜。铁和砂混合物),使塑料薄膜封不严砂箱,抽真空时漏气,形成碳缺陷。
解决方法:清理砂箱上口浇注垃圾。 图3 (7)橡胶管道与砂箱和负压阀门接口处漏气,箱内负压降低,形成碳缺陷。 解决方法: 用塑料薄膜堵漏。 (8)塑料薄膜抽到主管道内,阻挡气流畅通过,形成碳缺陷。 解决方法:一旦发现负压管道真空度不够,其他原因排除后,检查滤砂罐。 1.2 浇注过程引起负压不够 (1)浇口杯底部塑料薄膜在铁液浇注时被烫破,使箱内负压降低。形成碳缺陷。 解决方法: 浇口杯底部用泥条隔离塑料薄膜,避免烫破塑料薄膜。(2)浇注时浇包没有对准浇口杯,使铁液洒到浇口杯外,因散砂厚度不够,铁液烫破塑料薄膜,使箱内负压降低,形成碳缺陷。 解决方法:增加散砂厚度,铁液对准浇口杯浇注。
热处理工艺规程（工艺参数） 编制： 审核： 批准： 生效日期： 受控标识处：
分发号： 目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 要求综合性能的钢种 (1) 要求淬硬的钢种 (4) 要求渗碳的钢种 (6) 几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 要求综合性能的钢种 (7) 其它钢种 (8) 几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 淬火………………………………………………………………………………………………1 2 正火及退火 (14) 回火、时效及去应力 (15) 工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 氮化 (17) 渗碳 (20) 7.锻模热处理工艺规范 (22) 锻模及胎模 (22) 切边模 (24) 锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 铝合金的热处理 (26) 铜及铜合金 (26)
9.几种钢锻后防白点工艺规范 (27) 第Ⅰ组钢 (27) 第Ⅱ组钢 (28) 1.主题内容与适用范围 本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。 本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 要求综合性能的钢种：
注：①采用日本材料时，淬火温度为960～980℃，回火温度允许比表中温度高10~30℃。 ②有效截面小于20mm者可采用空冷。 要求淬硬的钢种（新HRC＞30）
消失模近净成形铸造工艺技术及应用 李润生 （中天创展球铁有限公司佛山顺德528313） 一消失模铸造概述 在我国已有几千年历史的传统铸造，主要用来生产机械零件的毛坯件，尽管发展到现在，也出现了许多新的方法，但是目前生产上应用最普遍的仍然是发展较早的砂型铸造。 手工砂型铸造通常又被称之为翻砂。它必须借助于铸模（用木材或金属制成），才能将型砂制成的需形状的铸型，但是这类用木材或金属制成的模样，必须在浇注前从铸型中取出，否则就无法浇注。因此，这种工艺显得特别复杂，工序多、劳动强度大、生产周期长、成本高，而且铸件精度不够理想，表面较粗糙，加工余量大，甚至对于某些复杂的零件还无法实现活块整体铸造，这就成了砂型铸造的致命弱点。 为了改善砂型铸造的状况，人们作了不少努力，近代高速粘土湿砂射压造型和静压造型的应用，呋喃树脂自硬砂，有机酯硬化和微波加热水玻璃砂的应用，达到砂型铸造的先进水平。但是对于那些单件小批量、形状较为复杂的大中型铸件、大批量生产的复杂铸件如何来实现“高效、优质、清洁、低成本、高精度、”的生产要求，成了铸造工作者急待解决的重大课题。在消失模铸造法出现之后，这个问题得到了解决。消失模铸造是一种近无余量、精确成型的铸造方法，被铸造界的权威人士称为“21世纪的铸造工艺革命”和“最值得推广的绿色铸造工程”。 消失模铸造与传统的粘土砂铸造的主要工艺流程比较如下图：
消失模实型铸造法、干砂负压铸造法分别代表了消失模铸造发展的两个阶段，也是当前世界各地广泛使用的、已相互独立的两种铸造方法。 实型铸造法（FM法）：就是用泡沫聚苯乙烯模代替铸模进行造型，其方法主要是用化学自硬砂造型，模样不取出呈实体铸型，浇入金属液，模样气化，而得到理想铸件的一种铸造方法。该法的工艺过程是将泡沫塑料制成的模样，置入砂箱内填入造型材料后夯实，模样不取出构成一个没有型腔的实体铸型，当金属液浇入铸型时，泡沫塑料模在高温金属液的作用下迅速气化、燃烧而消失，金属液取代了原来泡沫塑料模样所占据的位置，冷却凝固成与模样形状相同的实型铸件。目前用化学自硬砂作为填充材料的实型法适用于生产单件中大型铸件。以下是呋喃树脂砂FM法主要工艺流程： 干砂负压铸造法（EPC法）：干砂负压铸造法是将真空密封造型法与实型铸造进行工艺嫁接而形成的一种新的铸造方法，因而它保留了真空密封造型法和实型铸造的主要优点，克服了它们各自的缺点和局限性。这不仅是实型铸造技术的新突破，更是实型铸造法的新发展。在干砂填充成型法基础上，采用负压浇注，不仅利用砂箱内外压差使干砂紧实，还保证了泡塑模在真空下气化，这样所产生的气体量大大减少，产生的气体也能及时和有效地排放。由于金属液被浇注进入真空状态下的型腔，因此铸件表面精度很高，同时简化了造型操作，无须混砂工序，铸件容易落砂清理，极少粉尘污染，减少了气孔以及根除了由粘结剂等添加物引起的铸造缺陷。该方法已成为消失模铸造的最重要方法。EPC法工艺流程如下：
高锰钢抗磨性提高的方法 摘要:采用细化晶粒和沉淀硬化的方法来提高高锰钢抗磨性。 关键词:高锰钢抗磨性细化晶粒沉淀硬化 对于承受较大冲击负荷的磨粒磨损条件下,通常采用奥氏体锰钢。因为这种具有高的韧性和高的应变硬化能力,在高冲击载荷下具有高的耐磨性。适宜制作具有抵抗凿削磨损的耐磨件。但在很多磨料磨损的情况下,如高锰钢齿板、碎煤机环锤、衬板未能表现出较高的抗磨粒性能,甚至还出现了早期失效。为此,本工作采用细化晶粒和沉淀硬化的方法来解决这个问题,提高奥氏体锰钢的抗磨性,适应工况条件的要求。 1、实验内容 采用两种实验方案:细化奥氏体晶粒,以提高奥氏体锰钢的强韧性;进行沉淀硬化处理,进一步强化锰钢基体,改善屈服强度,获得弥散分布的碳化物组织,提高抗磨性。 1.1 细化晶粒 ZGMn13钢的化学成分如表1所示。 快速循环热处理工艺:用基尔试块制作金相及夏氏冲击试样,用梅花试样制作拉伸试样。其热处理工艺如下表2所示。 通过快速循环热处理,可使高锰钢奥氏体晶粒获得细化。显微组织的观察表明,阶梯加热,循环加热和交替加热等三种热处理方法,均可获得比普通水韧处理细得多的奥氏体晶粒。图1为循环热处理后的组织,晶粒度为6-8级。图2为普通水韧处理的组织,晶粒度1-3级。 1.2 沉淀硬化处理 在原循环热处理工艺基础上,分别进行低温和中温长时间失效,温度为350℃、450℃和540℃,时间为6小时,8小时和10小时,通过不同工艺处理后,得出下列结果。其工艺方案如表3所列。机械性能如表4所列。(如表3) 高锰钢在细化奥氏体晶粒后,再经过450℃×8小时的失效处理,使其碳化物不论在晶内或晶界都达到了弥散分布,而且呈粒状。而经1080℃×3小时固溶,再经过450℃×8小时失效的高锰钢,则未能得到弥散分布的碳化物,并且碳化物呈块状、针状、且聚集于晶界附近。通过比较可以看出,高锰钢细化晶粒后,进行沉淀硬化处理,可以得到比较满意的奥氏体+弥散分布的细粒状碳化物组织。 当时效温度超过450℃时,碳化物则逐渐由粒状变成针状,而且逐渐粗大。组织变脆,但硬度达到失效峰值为HRC45-47。(如表4) 2、工业实验 工业试验在HSZ300的小型破碎机上进行的。破碎矿物主要是煤矿,其中有部分煤矸石,粒度不规则,硬度为7-8（f）,破碎比为1/10。环锤已破碎11000小时矿物,还没有明显磨损,仍在继续使用。原普通水韧处理的锤头,平均破碎8000多小时就磨损得磨损。另外,经过快速循环热处理的齿板,其耐磨性也得到较大的提高。 3、结语 (1)通过快速循环热处理等强韧化方法,明显地细化了高锰钢奥氏体组织,使其晶粒度分别达到5-8级（普通水韧处理可达1-3级）。提高了钢的强韧性。(2)在细化的奥氏体锰钢基体上,进行沉淀硬化处理。既得奥氏体+弥散分布粒状碳化
烹饪原料的初步熟处理之水加热处理工艺 水加热处理是指把经过初加工后的烹饪原料，放人不同温度的水(汤)锅中加热至一定状态，以备进一步切配成形或正式烹调之用的工艺。水加热处理可分为：焯水、水煮和卤汁走红。 (一)焯水 称焯烫、出水、冒水、飞水、水锅等，是指把经过初加工后的原料，放人沸水锅里短时间加热后捞出的热处理方法。对于某些动物性原料，焯水有助于保持其脆嫩度，如腰片、腰花经沸水焯制处理后，既可除去臊味，又能使其嫩度不受影响。对于植物性原料，焯水不但能缩短原料在正式烹调时的受热时间，还可保持其鲜艳的色泽(特别是绿色蔬菜)。这是因为植物性原料受热后其酶的结构被破坏而失去活性，抑制了酶促反应。值得注意的是：焯水时间不能过长，否则会造成叶绿素脱镁而变成叶黄素，使绿色蔬菜变黄。焯水，依据投料时锅内水温的不同，可分为冷水焯和沸水焯两种形式。 1.冷水焯又称冷水锅，是将原料投入冷水锅后逐步升温加热的焯水方法。它适用于需要除去某种异味，但体积又较大的一些蔬菜，如竹笋、萝卜、山药、茨菰、土豆、芋头等；也适用于需要清除较多血污和较重腥膻异味的畜禽肉类、动物内脏等。 2.沸水焯又称沸水锅，也常简称为泖、烫等。它是将原料投入沸腾的水锅中，待稍沸后随即取出的焯水方法。此法适用于保持鲜亮色泽或脆嫩质感的蔬菜类，如青菜、芹菜、青椒、莴笋等；也适用于处理腥膻味轻或血污少的畜禽类原料，如鸡、鸭、猪蹄膀、猪方肉等。 (二)水煮 从某种意义上讲，是一种特殊的焯水方法。它与冷水焯较为接近，都是以水作为传热媒介，都是对原料进行较长时间加热，但也有明显的区别。首先是加工目的不同。焯水的主要目的是清除原料的腥膻异味或过浓的其他味道和气味，或者是保持原料的鲜艳色泽和脆嫩质感，而水煮则是使原料由生变熟，形成软烂或接近软烂的质感。其次是适用范围不同。焯水的目的和作用决定了它适用于绝大多数原料，尤其是含腥膻异味的原料，而水煮仅适用于质地较老韧、难软
消失模铸造工艺简述 消失模铸造是把涂有耐火材料涂层的泡沫塑料模样放入砂箱，模样四周用干砂充填，采用微震加负压紧实，在没有芯子的情况下浇注液态金属，在浇铸和凝固过程中继续保持一定的负压，使泡沫塑料气化继而被金属取代形成铸件的一种新型铸造工艺方法。 一．消失模铸造的工艺流程如下： 1）预发泡 模型生产是消失模铸造工艺的第一道工序，复杂铸件如汽缸盖，需要数块泡沫模型分别制作，然后再胶合成一个整体模型。每个分块模型都需要一套模具进行生产，另外在胶合操作中还可能需要一套胎具，用于保持各分块的准确定位，模型的成型工艺分为两步，第一步是将聚苯乙烯珠粒（EPS）预发到适当密度，一般通过蒸汽快速加热来进行，此阶段称为预发泡。 2）模型成型 经过预发泡的珠粒要先进行稳定化处理，然后再送到成型机的料斗中，通过加料孔进行加料，模具型腔充满预发的珠粒后，开始通入蒸汽，使珠粒软化、膨胀，挤满所有空隙并且粘合成一体，这样就完成了泡沫模型的制造过程，此阶段称为蒸压成型。 成型后，在模具的水冷腔内通过大流量水流对模型进行冷却，然后打开模具取出模型，此时模型温度较高而强度较低，所以在脱模和储存期间必须谨慎操作，防止变形及损坏。 3）模型簇组合 模型在使用之前，必须存放适当时间使其熟化稳定，典型的模型存放周期多达30天，而对于用设计独特的模具所成型的模型仅需存放2个小时，模型熟化稳定后，可对分块模型进行胶粘结合。大批量生产的铸件其分块模型胶合必须使用热熔胶在自动胶合机上进行，才能保证粘合精度。中小批量生产的铸件可采用冷粘胶手工粘合，胶合面接缝处应密封牢固，以减少产生铸造缺陷的可能性 4）模型簇浸涂、干燥 为了每箱浇注可生产更多的铸件，有时将许多模型胶接成簇，把模型簇浸入耐火涂料中，然后在大约30～60C（86-140F）的空气循环烘炉中干燥2～3个小时，干燥之后，将模型簇放入砂箱，填入干砂振动紧实，必须使所有模型簇内部孔腔和外围的干砂都得到紧实和支撑。 5）浇注 模型簇在砂箱内通过干砂振动充填坚实后，抽真空形成负压加强紧实度，铸型就可浇注，熔融金属浇入铸型后，模型气化被金属所取代形成铸件。在消失模铸造工艺中，浇注速度比传统空型铸造更为关键。如果浇注过程中断，砂型就可能塌陷造成废品。因此为减少每次浇注的差别，最好使用自动浇注机。 6）落砂清理
消失模铸造 消失模铸造(Lost Foam Foundry)是一种几乎没有加工余量，且能精确成型的铸造工艺。1999年，国家科技部把消失模铸造技术列为国家重点推广的高新技术。此工艺技术容易实现清洁、批量生产，为铸件复杂结构设计提供了充分的自由度。金属液的流动前沿是热解的消失模产物（气体和液体），它会与金属液发生反应并影响到金属液质量，如果金属液充型过程中热解产物不能顺利排除，就容易引起气孔、皱皮、增碳等缺陷。这就要求工艺师掌握消失模铸造成形原理，正确设计浇注系统，制定合理的工艺方案；虽然综合铸造成本较低，但最好有一定的生产批量，以获得更佳的经济效益。 干砂实型负压铸造又称消失模铸造，还称之为EPC，是目前国际上最先进的铸造工艺之一，被国内外誉为铸造史上的一次“革命”，并称之为二十一世纪“铸造新星”或“绿色工程”，铸造厂改造或者新建中小型铸造厂均可。该工艺是将泡塑模型粘结组合成模型簇，涂、刷特制耐火涂层并烘干后，埋在特制砂箱中振动造型，在一定条件下浇注金属液，使模型气化消失，金属液占据模型位置，凝固冷却后形成所需，并且铸件无飞边毛刺的方法。 综上所述，消失模铸造符合当今铸造技术发展的总趋势，有着广阔的前景，与传统铸造技术相比，消失模铸造技术具有与无伦比的优势，被国内外铸造界誉为“二十一世纪的铸造技术”、“铸造工业的绿色革命”。 山东金阳机械制造有限公司隶属山东金阳实业集团，西临济南国际机场（35公里）；东靠青岛国际港口（300公里）；坐落在济青高速公路第五出口、山东省唯一国家级卫生县城―――邹平县。公司集科、工、贸一体，最早开发研制并应用消失模铸造工艺设备的国内最大的专业公司之一，多年来已成功地为多家企业提供了自主开发的JY系

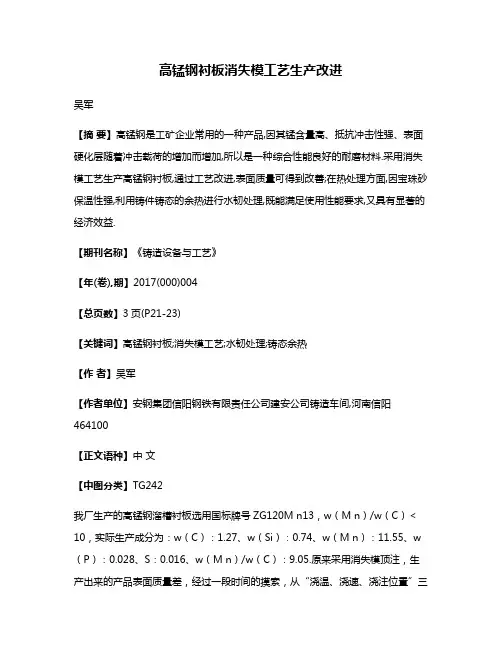

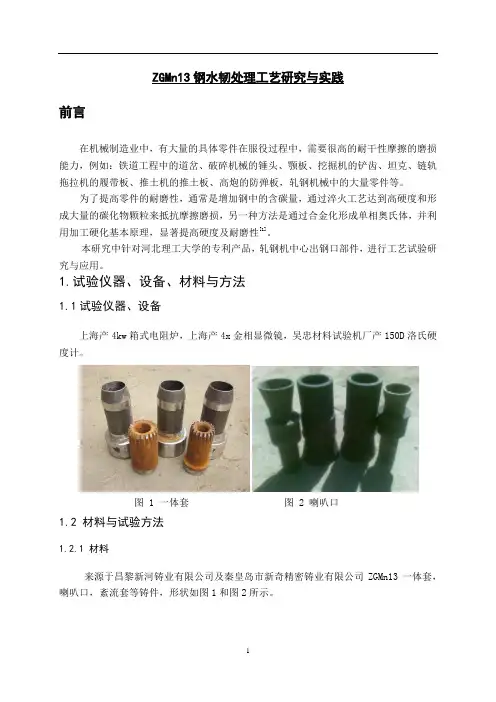

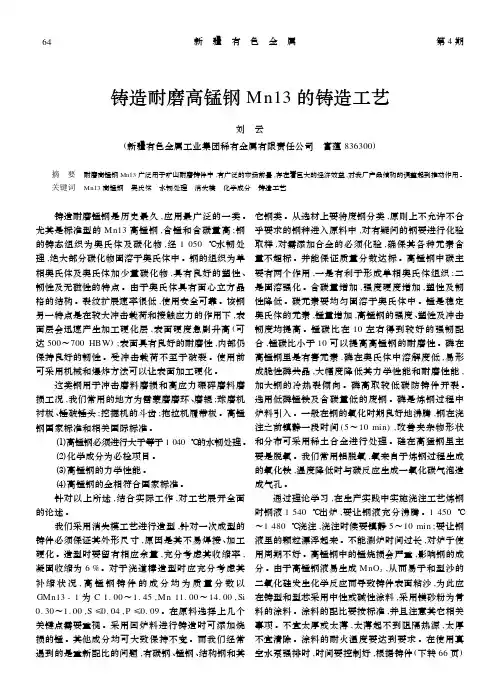

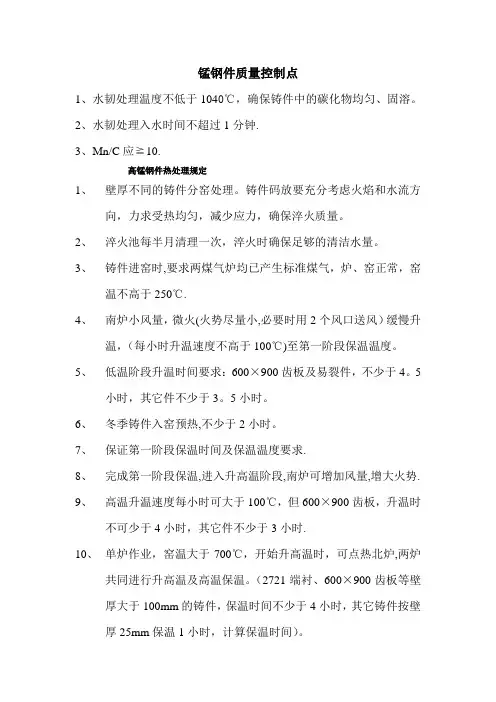

高锰钢浇注和水韧工艺参数 一：结晶组织对高锰钢性能的影响 粗大的柱状晶组织必然伴随有枝晶间的显微缺陷，如显微疏松。也会伴随有较高程度的化学偏析，使力学性能和耐磨性降低。再有就是铸态组织中碳化物形貌和分布特征受一次结晶组织粗细的影响，初晶组织细则它也细。碳化物虽然在热处理时可以溶解、但粗大的碳化物往往使热处理后奥氏体晶界的致密度降低，且奥氏体基体内化学成分不均匀，使力学性能降低。固此一次结晶组织对高锰钢的性能影响是很大的！ 1）浇铸温度对一次结晶和机械性能的影响： 浇铸温度/℃一次结晶组织特征σb／ＭＰａａ Ｋ／Ｊ。Ｃｍ ２1460 细等轴晶392.27 166.71 1550 等轴晶372.65 127.49 1620 柱状晶362.84 58.84 2）浇铸温度和载面厚度对晶区比例的影响： 浇铸温度 /℃ 等轴晶区占高度/％柱状晶区占高度/％120mm载面60mm载面120mm载面60mm载面 1550 32~35 14~16 48~50 28~30 1450 38~42 22~24 32~35 10~12 1400 73~75 100 20~22 ——
3）浇铸温度对力学性能的影响： 浇铸温度 /℃ 力学性能 σb／ＭＰａδ/％φ/％ａＫ／Ｊ。Ｃｍ２ 1310~1360 715.88 23.0 22.2 215.75 1360~1410 630.57 17.0 22.5 140.24 由此可知浇铸温度对高锰钢的力学性能有极为明显的影响! 4) 铸型冷却能力对一次结晶特征的影响： 铸型种类 浇铸温度/ ℃ 1380~1420 1420~1430 1450~1460 干砂型等轴晶等轴晶等轴晶 冷金属型边缘少量柱状晶断面大部分柱状晶柱状晶贯穿全断面消失模铸态直接水韧处理 一：工艺要点 （1）消失模样组装要尽量将大小、壁厚相当的模样组装在一起，使铸件的冷却速度基本一致、才能满足铸件同时入水时对水韧温度的要求。（2）型砂的选择：由于铸态水淬没有热处理过程中的再结晶和成分的均匀化，因此为加强铸件在凝固过程中的冷却速度，得到较细的一次结晶组织！宜选用宝珠砂、锆英矿砂、铬铁矿砂和钛铁矿砂等，它们的导热系数为石英砂的2~3倍，可加快铸型的凝固速度。 （3）打箱与入水时间的确定：入水温度直接关系到水韧处理的成败！一般打箱时铸件温度应低于1100 ℃，入水温度应高于950℃。因此应根据铸件的大小、壁厚及室温主高低来确定打箱与入水时间。
水热处理对污泥的影响 随着我国经济和城镇化进程的快速发展，城市污泥发生量迅速增加，对环境的压力也越来越大. 目前污泥的处置方式主要是填埋、焚烧和堆肥，但由于城市污泥含水率高、脱水性能差和重金属含量高等原因[1]，致使60%左右的污泥仍未得到有效处理处置. 另一方面，由于城市污泥中含有大量的有机物和N、 P、 K等对植物生长有益的营养成分，它又是一种廉价的可利用资源[2, 3]. 因此如何有效提高城市污泥脱水性能和固化重金属是污泥资源化利用的关键问题. 水热处理作为一种高效的污泥脱水技术受到越来越多的关注. 水热处理技术是通过高温高压饱和蒸汽作用使污泥颗粒碰撞几率增大，使微生物细胞破碎、破坏胶体结构，束缚水含量显著降低并析出为自由水，最终使污泥的脱水性能得到大幅提高. 目前国外系统开展污泥水热脱水应用研究的代表之一是日本东京工业大学的吉川邦夫教授团队[4, 5, 6, 7, 8, 9]. 该团队研究得到的最佳水热处理工艺条件是：反应终温在170~190℃范围内和反应时间为30 min[8]，利用板框压滤机可以将水热处理后的污泥含水量降至50%以下，压滤后的污泥自然风干24 h后含水量低于20%，而且污泥经水热处理后所得固体中碳含量和热值均随着水热反应终温和反应时间的递增而增加. 国内的典型代表，清华大学王伟教授团队详细分析了水热改性污泥水分布特性与脱水性能的变化关系，发现在170℃下水热改性的污泥压滤脱水后含水率可降低至50%左右[10, 11, 12]，在10 t·d-1的示范工程上运行18个月发现180℃下反应30 min后的市政污泥经板框压滤后直接脱水到37%左右. 另一方面，孙雪萍等[13]研究污泥热水解前后Zn、 Cu、 Cd和Pb的形态分布时发现，经热水解后的污泥中重金属主要存在于固相中，且主要以残渣态形式存在，迁移性较水解前有明显的降低. Liang 等[14]也发现经水热处理后污泥中的重金属主要保留在固相中. 由此可见，水热处理技术不但能够显著提高污泥的脱水性能，还具有使污泥中的重金属以残渣态存在的倾向. 但是，目前的污泥水热脱水实验研究和中试基本都在相对较高的水热反应终温(180~200℃)下开展，会导致运行成本偏高，特别是污泥中的营养元素N、 P及K在水热处理过程中的迁移行为还未见有系统的研究报道. 因此，本文在较低的水热反应终温160℃下，研究水热处理时间对污泥脱水性能影响，系统考察了污泥中N、 P、 K在水热处理过程中从固相向液相中的迁移规律，以及Zn、 Cu、Pb、 Cr、 Ni、 Cd和As重金属的迁移行为. 1 材料与方法 1.1 实验材料 原污泥(含水率85.25%)采自厦门市某污水处理厂，污水厂采用DE氧化沟处理工艺，污泥处理采用重力浓缩后离心脱水. 污泥在搅拌机上高速均质化后于4℃冰柜中保存待用. 实验污泥的基本性质见表 1.
消失模铸造详情 消失模铸造（又称实型铸造）是将与铸件尺寸形状相似的石蜡或泡沫模型粘结组合成模型簇，刷涂耐火涂料并烘干后，埋在干石英砂中振动造型，在负压下浇注，使模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新型铸造方法。 1958年,美国的H.F.shroyer发明了用可发性泡沫塑料模样制造金属铸件的专利技术并取得了专利(专利号USP2830343)。最初所用的模样是采用聚苯乙烯(EPS)板材加工制成的.采用粘土砂造型,用来生产艺术品铸件。采用这种方法,造型后泡沫塑料模样不必起出,而是在浇入液态金属后聚苯乙烯在高温下分子裂解而让出空间充满金属液,凝固后形成铸件。1961年德国的Grunzweig和Harrtmann公司购买了这一专利技术加以开发,并在1962年在工业上得到应用。采用无粘结剂干砂生产铸件的技术由德国的H.Nellen和美国的T.R.Smith于1964年申请了专利。由于无粘结剂的干砂在浇注过程中经常发生坍塌的现象,所以1967年德国的A.Wittemoser采用了可以被磁化的铁丸来代替硅砂作为造型材料,用磁力场作为"粘结剂"。这就是所谓＂磁型铸造＂。1971年,日本的Nagano发明了V法(真空铸造法),受此启发,今天的消失模铸造在很多地方也采用抽真空的办法来固定型砂。在1980年以前使用无粘结剂的干砂工艺必须得到美国"实型铸造工艺公司"(Full Mold Process,Inc)"的批准。在此以后,该专
利就无效了。因此,近20年来消失模铸造技术在全世界范围内得到了迅速的发展。 消失模铸造工艺的特点 消失模工艺的砂... 1.铸件精度高:消失模铸造是一种近无余量、精确成型的新工艺,该工艺无需取模、无分型面、无砂芯,因而铸件没有飞边、毛刺和拔模斜度,并减少了由于型芯组合而造成的尺寸误差。铸件表面粗糙度可达Ra3.2至1 2.5μm；铸件尺寸精度可达CT7至9；加工余量最多为1.5至2mm，可大大减少机械加工的费用，和传统砂型铸造方法相比，可以减少40%至50%的机械加工间。 2.设计灵活:为铸件结构设计提供了充分的自由度。可以通过泡沫塑料模片组合铸造出高度复杂的铸件。 3.无传统铸造中的砂芯因此不会出现传统砂型铸造中因砂芯尺寸不准或下芯位置不准确造成铸件壁厚不均。 4.清洁生产型砂中无化学粘结剂,低温下泡沫塑料对环境无害,旧砂回收率95%以上。 5.降低投资和生产成本减轻铸件毛坯的重量,机械加工余量小。 消失模铸造工艺与其他铸造工艺一样，有它的缺点和局限性，并非所有的铸件都适合采用消失模工艺来生产，要进行具体分析。主要根据以下一些因素来考虑是否采用这种工艺。1.铸件的批量
热处理工艺-淬火 淬火工艺是将钢加热到AC3或AC1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和（或）贝氏体组织的热处理工艺。 淬火的目的是提高硬度、强度、耐磨性以满足零件的使用性能。淬火工艺应用最为广泛，如工具、量具、模具、轴承、弹簧和汽车、拖拉机、柴油机、切削加工机床、气动工具、钻探机械、农机具、石油机械、化工机械、纺织机械、飞机等零件都在使用淬火工艺。 （1）淬火加热温度 淬火加热温度根据钢的成分、组织和不同的性能要求来确定。亚共析钢是AC3 （30～50℃）；共析钢和过共析钢是AC1 （30～50℃）。 亚共析钢淬火加热温度若选用低于AC3的温度，则此时钢尚未完全奥氏体化，存在有部分未转变的铁素体，淬火后铁素体仍保留在淬火组织中。铁素体的硬度较低，从而使淬火后的硬度达不到要求，同时也会影响其他力学性能。若将亚共析钢加热到远高于AC3温度淬火，则奥氏体晶粒回显著粗大，而破坏淬火后的性能。所以亚共析钢淬火加热温度选用AC3 （30～50℃），这样既保证充分奥氏体化，又保持奥氏体晶粒的细小。 过共析钢的淬火加热温度一般推荐为AC1 （30～50℃）。在实际生产中还根据情况适当提高20℃左右。在此温度范围内加热，其组织为细小晶粒的奥氏体和部分细小均匀分布的未溶碳化物。淬火后除极少数残余奥氏体外，其组织为片状马氏体基体上均匀分布的细小的碳化物质点。这样的组织硬度高、耐磨性号，并且脆性相对较少。 过共析钢的淬火加热温度不能低于AC1，因为此时钢材尚未奥氏体化。若加热到略高于AC1温度时，珠光体完全转变承奥氏体，并又少量的渗碳体溶入奥氏体。此时奥氏体晶粒细小，且其碳的质量分数已稍高与共析成分。如果继续升高温度，则二次渗碳体不断溶入奥氏体，致使奥氏体晶粒不断长大，其碳浓度不断升高，会导致淬火变形倾向增大、淬火组织显微裂纹增多及脆性增大。同时由于奥氏体含碳量过高，使淬火后残余奥氏体数量增多，降低工件的硬度和耐磨性。因此过共析钢的淬火加热温度高于AC1太多是不合适的，加热到完全奥氏体化的ACm或以上温度就更不合适。 在生产实践中选择工件的淬火加热温度时，除了遵守上述一般原则外，还要考虑工件的化学成分、技术要求、尺寸形状、原始组织以及加热设备、冷却介质等诸多因素的影响，对加热温度予以适当调整。如合金钢零件，通常取上限，对于形状复杂零件取下限。
消失模铸造技术简介及工艺流程模板
消失模铸造工艺简述消失模铸造是把涂有耐火材料涂层的泡沫塑料模样放入砂箱, 模样四周用干砂充填, 采用微震加负压紧实, 在没有芯子的情况下浇注液态金属, 在浇铸和凝固过程中继续保持一定的负压, 使泡沫塑料气化继而被金属取代形成铸件的一种新型铸造工艺方法。一．消失模铸造的工艺流程如下: 1) 预发泡 模型生产是消失模铸造工艺的第一道工序, 复杂铸件如汽缸盖, 需要数块泡沫模型分别制作, 然后再胶合成一个整体模型。每个分块模型都需要一套模具进行生产, 另外在胶合操作中还可能需要一套胎具, 用于保持各分块的准确定位, 模型的成型工艺分为两步, 第一步是将聚苯乙烯珠粒( EPS) 预发到适当密度, 一般经过蒸汽快速加热来进行, 此阶段称为预发泡。 2) 模型成型 经过预发泡的珠粒要先进行稳定化处理, 然后再送到成型机的料斗中, 经过加料孔进行加料, 模具型腔充满预发的珠粒后, 开始通入蒸汽, 使珠粒软化、膨胀, 挤满所有空隙而且粘合成一体, 这样就完成了泡沫模型的制造过程, 此阶段称为蒸压成型。
成型后, 在模具的水冷腔内经过大流量水流对模型进行冷却, 然后打开模具取出模型, 此时模型温度较高而强度较低, 因此在脱模和储存期间必须谨慎操作, 防止变形及损坏。 3) 模型簇组合 模型在使用之前, 必须存放适当时间使其熟化稳定, 典型的模型存放周期多达30天, 而对于用设计独特的模具所成型的模型仅需存放2个小时, 模型熟化稳定后, 可对分块模型进行胶粘结合。大批量生产的铸件其分块模型胶合必须使用热熔胶在自动胶合机上进行, 才能保证粘合精度。中小批量生产的铸件可采用冷粘胶手工粘合, 胶合面接缝处应密封牢固, 以减少产生铸造缺陷的可能性 4) 模型簇浸涂、干燥 为了每箱浇注可生产更多的铸件, 有时将许多模型胶接成簇, 把模型簇浸入耐火涂料中, 然后在大约30～60C( 86-140F) 的空气循环烘炉中干燥2～3个小时, 干燥之后, 将模型簇放入砂箱, 填入干砂振动紧实, 必须使所有模型簇内部孔腔和外围的干砂都得到紧实和支撑。 5) 浇注 模型簇在砂箱内经过干砂振动充填坚实后, 抽真空形成负压加强紧实度, 铸型就可浇注, 熔融金属浇入铸型后, 模型气化被金属所取
消失模铸造工艺的特点 1.铸件精度高 消失模铸造是一种近无余量、精确成型的新工艺,该工艺无需取模、无分型面、无砂芯,因而铸件没有飞边、毛刺和拔模斜度,并减少了由于型芯组合而造成的尺寸误差。铸件表面粗糙度可达Ra3.2至12.5μm；铸件尺寸精度可达CT7至9；加工余量最多为1.5至2mm，可大大减少机械加工的费用，和传统砂型铸造方法相比，可以减少40%至50%的机械加工间。 2.设计灵活 为铸件结构设计提供了充分的自由度。可以通过泡沫塑料模片组合铸造出高度复杂的铸件。 3.无传统铸造中的砂芯 因此不会出现传统砂型铸造中因砂芯尺寸不准或下芯位置不准确造成铸件壁厚不均。 4.清洁生产 型砂中无化学粘结剂,低温下泡沫塑料对环境无害,旧砂回收率95%以上。 5.降低投资和生产成本 减轻铸件毛坯的重量,机械加工余量小。 消失模铸造工艺与其他铸造工艺一样，有它的缺点和局限性，并非所有的铸件都适合采用消失模工艺来生产，要进行具体分析。主要根据以下一些因素来考虑是否采用这种工艺。1.铸件的批量批量越大,经济效益越可观。2.铸件材质其适用性好与差的顺序大致是:灰铸铁--非铁合金--普通碳素钢--球墨铸铁--低碳钢和合金钢;通过必要的准备以不致使工艺实验、调试周期过长。3.铸件大小主要考虑相应设备的使用范围（如振实台，砂箱）。4.铸件结构铸件结构越复杂就越能体现消失模铸造工艺的优越性和经济效益,对于结构上有狭窄的内腔通道和夹层的情况,采用消失模工艺前需要预先进行实验,才能投入生产。 6.国内外消失模铸造技术发展现状 1990年，美国通用汽车公司在Saturu建立了一个年产5.5万吨的新铸造厂,有三条全自动的消失模铸造生产线。 1991年，意大利菲亚特公司在都灵建成欧洲最大规模的消失模生产车间，年产量1.5万吨。 1993年，德国宝马公司建成年产20万只各种规格铝合金气缸盖
XXXX公司 消失模铸造作业指导书 2020-05-29
1. 白模制造作业指导书 铸技—001 白模制造作业包括：制模材料，切割操作，粘结，涂料及干燥。 1.1制模材料 1．铸造用泡沫塑料不同于包装及建筑材料，应密度小、发气量小、热解残留物小、含碳量小、颗粒小、刚性好、加工性能好、无夹杂物。比重在18—22㎏/立方米范围。常规件用小密度摸样，要求较高的铸件采用高密度。 2．EPS板制模前应经过干燥处理。 3．模样粘结用胶应无毒，不能腐蚀、溶化模样材料，快干性能好，并来得及操作，粘结强度好，粘结牢固。 4．胶易于气化、分解、发气量小、残渣少、干燥后不脆，有一定的柔韧性。常用的冷胶为WPH—1胶。 5．制模样板必须符合工艺规定，尺寸、形、位精确，牢固可靠。模板材料要有一定的耐磨、耐热性能。样板必须方便、有利于制模操作。 6．样板需经检验后才能使用。反复使用的样板在每一次使用前均需经过质检。 1.2 切割操作 1．无论是使用切割平台还是手工切割操作，均应根据所切材料大小、薄厚、选择合适的切割丝，调定好合适的切割温度，检查样板、标尺无误后，相关人员密切配合才能进行。 2．EPS板开坯时，首先要找好平面，作出基准平面，找出直角，按制作需要，画出中心线，认真对正样板与坯料各位置线，并将样板用钉固定，确认无误，才能切割。 3．切割丝切割时，必须紧贴样板，平行，均速动作。温度过高、过低、运作过快、过慢、都会对质量造成不利的影响。 4．为实现正确的操作，保证切割面平整、一致。切割时对主要点位要进行应答操作，切割过程不能沉默进行。
1.3 粘结 1．模样粘结应少用胶，粘结时双面抹胶，待胶面稍干，不粘手时，再进行粘合操作。并注意压紧，挤出多于的胶液。 2．粘结处可以插钉固定，但一定少用。特殊材质铸件，不可插钉。 3．粘结处不能有缝隙存在，缝隙无法消除时，必须用纸认真封闭，以免形成铸造缺陷。 4．模样工作面必须光洁，形状、尺寸、位置精确。不平处需用细砂布打磨平整，有缺陷必须认真妥善处理。 1.4 涂料及干燥 1.模样上涂料前，应经适当的干燥处理，去除表面水分，已利涂料干燥，并防止模样变形，或产生其他铸造缺陷。 2．应根据产品不同材质的需要，选择相应的涂料，（涂料的制配另有规定）3．模样一般应涂三遍涂料，干燥后的涂料厚度不少于1.5㎜，并有足够的强度。 4涂料的涂挂方法，主要有浸涂、刷涂、淋涂等。使用最多的是浸涂。其操作简便，节约涂料，涂层均匀。 5．在上涂料的操作过程中，应经常用手对涂料进行搅拌。 6．涂料必须均匀的覆盖模样，没有缺涂，流淌，或者夹杂气泡的现象存在。 7．模样上涂料后，可适当抖动，以便涂层均匀并去除多余的涂料。 8．上涂料后的模样，从容器取出运送、干燥、放置时均应防止变形。 9．EPS板的软点在70℃左右，因此上涂料后模样的干燥温度不能大于60℃。为达到最佳干燥条件，还应控制干燥室湿度。一般要求相对湿度不应大于30﹪。 10．为防止模样干燥中变形，可制作适宜的支撑工具，主要的是注意合理的摆放。 11．干燥后的模样应作一次全面的修补，特别注意挂钩孔内的污物要彻底去除，并用泡沫充填，对于模样表面涂料缺失及裂纹，应用较稠的涂料进行补刷处理及干燥。 12．干燥后的模样可以搁置待用，但组箱前要再烘干一下，去除潮气。
