浇口设计
设计原则
浇口设计须产生一迅速、均匀和单方向的模具充填模式。
浇口位置必须使在模穴内的空气对射出成形时可逃逸。否则将在成形时造成短射或是烧焦痕迹。
万一浇口位置造成缝合线和熔合线，应使缝合线和熔合线移至较适当位置。
浇口位置和尺寸应避免产生喷射流（在短射时有线状或是意大利面条状的熔胶外观）。
喷射流现象可以藉加大浇口或是改变浇口位置使熔胶流向及冲击模壁。
浇口冷凝时间是模穴最大有效保压时间。假如浇口冷凝时间设计得宜将可避免射出材料的逆流。
浇口位置应置于成形品最厚的区域，最好是在不影响模制品的功能和外观之处。
浇口长度应尽可能地短，以降低流经浇口的压力降（适当的浇口长度从1厘米至1.5厘米，0.04英吋至0.06英吋）。
正常浇口厚度是连接浇口的成品壁厚的百分之五十至八十。人工去除方式的浇口厚度有时与成品壁厚相同。而自动去除方式的浇口厚度一般小于成品壁厚度的面分之八十，以避免浇口断裂时造成成品的变形。针状浇口和潜伏式浇的末端直径一般从0.25厘米至2.0厘米（0.03英吋至0.08英吋）。
纤维充填的材料需要较大的浇口，使材料通过浇口时可减少纤维的断裂。使用较小的浇口，甘潜伏式浇口或针状浇口可能在充填时造成纤维的损害。
浇口在制程设计之初应使用较小的尺寸，因此若有必要可以将尺寸放大（因为缩小浇口尺寸较放大尺寸困难）。
1
5.2.4 浇口设计 浇口亦称进料口，是连接分流道与型腔熔体通道。 浇口设计与位置选取恰当与否直接关系到塑件能否被完好地高质量地注射成型。 浇口可提成限制性浇口和非限制性浇口两大类。 限制性浇口作用： 限制性浇口是整个浇注系统中截面尺寸最小部位，通过截面积突然变化，使分流道送来塑料熔体产生突变流速增长，提高剪切速率，减少粘度，使其成为抱负流动状态，从而迅速均衡地布满型腔。 对于多型腔模具，调节浇口尺寸，还可以使非平衡布置型腔达到同步进料目，提高塑件质量。 限制性浇口还起着较早固化防止型腔中熔体倒流作用。 非限制性浇口合用范畴：非限制性浇口是整个浇口系统中截面尺寸最大部位，它重要是对中大型筒类、壳类塑件型腔起引料和进料后施压作用。 惯用浇口可提成如下几种形式： (1)直接浇口 直接浇口又称主流道型浇口，它属于 非限制性型浇口，如图5.18所示。塑料 熔体由主流道大端直接进入型腔，因而 具备流动阻力小、流动路程短及补缩时 间长等特点。由于注射压力直接作用在 塑件上，故容易在进料处产生较大残存
应力而导致塑件翘曲变形。这种形式浇口截面大，去除浇口较困难，去除后会留有较大浇口痕迹，影响塑件美观。此类浇口大多用于注射成型大、中型长流程深型腔筒形或壳形塑件，特别适合于如聚碳酸脂、聚砜等高粘度塑料。此外，这种形式浇口只适于单型腔模具。 在设计直接浇口时，为了减小与塑件接触处浇口面积，防止该处产生缩孔、变形等缺陷，一方面应尽量选用较小锥度主流道锥角α (α=2°~ 4°)，另一方面尽量减小定模板和定模座板厚度。 直接浇口浇注系统有着良好熔体流动状态，塑料熔体从型腔底面中心部位流向分型面，有助于消除深型腔处气体不易排出缺陷，使排气畅通。这样浇口形式，使塑件和浇注系统在分型面上投影面积最小，模具构造紧凑，注射机受力均匀。 (2) 中心浇口 当筒类或壳类塑件底部中心或接近于中心部位有通孔时，内浇口就开设在该孔口处，同步中心设立分流锥，这种类型浇口称中心浇口，如图5.19所

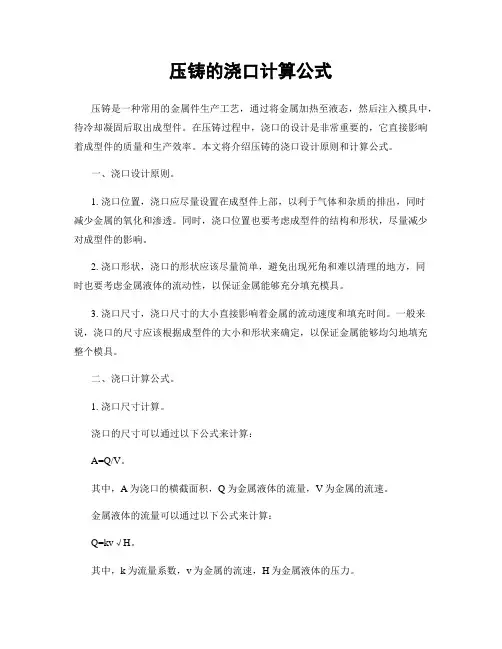

压铸模设计总结 一．内浇口的尺寸设计 Ag = G/ρVgt Ag 内浇口的截面面积(mm2） G 通过内浇口的金属液质量（g） ρ液态金属的密度（cm3） Vg 内浇口处金属液的流动数度（m/s） t 型腔的充填时间（s） 液态合金的密度值 充填速度的推荐值 注意：当铸件的壁厚很薄却表面质量要求较高是，选用较大的值，对力学性能，如卡拉强度和致密度要求较高时学用较小值 充填时间推荐值 注意：型腔的充填时间铝合金取较大值，锌合金取中间值，镁合金取较小值 内浇口的厚度的经验数据
注意：内浇口的长短一般取2-3mm. 二．内浇口的设计原则 1. 进入型腔的金属液应先充填深腔难以排气的部位，后充填其他部位，并注意不要过早的封闭分形面，排气槽，便于内腔里的气体顺利排出。 2. 进入型腔的液体不要直接冲击型芯和型壁，减少动能的消耗，避免应冲击受腐蚀发生粘膜致使过早损坏。 3. 尽可能的采用单个浇口， 4. 形状复杂的薄壁零件应采用较薄的浇口，保证足够的充填速度，一般形状铸件，为保证静压力的传递作用，应采用较厚的内浇口，并设在铸件的厚处。 5. 内交口设置位置应使金属液充填压铸型腔各部分尺寸时，流程最短，流向改变少，减少充填过程中能量温度的降低三．横浇道的尺寸设计 Ar = (3-4)Ag(冷室压铸机) Ar = (2-3)Ag(热室压铸机) D = (5-8)T(卧式冷室压铸机) D = (8-10)T(立式冷室压铸机) D = (8-10)T(热室压铸机) W = Dtana + Ar/D Ag 内浇口的截面面积（mm2）
Ar 横浇道的截面面积（mm2） a 拖模斜度（10-15） T 内浇口的厚度（mm） D 横浇道深度（mm） r 圆角半径（2-3） W 横浇道的宽度（mm） 在确定横浇道的截面面积后，可根据下面的公式计算其的深度和宽度 D = C1 log(Ar) 1 W = C2 log(Ar) D 横浇道的深度或直径 W 横浇道的宽度 Ar 横浇道的截面面积 C1 C2 系数 (A) (B) (C) (D) (E) (F) A). C1 = 1.128 B). C1 = 0.922 C2 = 1.247 C). C1 = 0.678 C2 = 1.595
技术专栏 : 塑料射出成型模具的浇口设计 浇口(Gate)在射出成型模具的浇注系统(Feed System)中是连接流道(Runner)和型腔(Cavity)的熔胶通道。浇口设计和塑件质量有着密不可分的关系。 1. 浇口的位置和数目 1.1. 浇口位置与喷流(Jetting)的关系 浇口若能布置成冲击型浇口 -- 也就是使得进浇后的塑料熔体立刻冲击到一阻挡物(如型腔壁、芯型销等)，让塑流稳定下来，就可以减少喷流的机率。 1.2. 浇口的位置和数目与熔接线(Weld Line)的关系 熔接线是两股熔胶的波前(Melt Front)相遇后所形成的线条。就塑件的外观或是强度而言，熔接线都是负面的。 每增加一个浇口，至少要增加一条熔接线，同时还要增加一个浇口痕(Gate Mark)、较多的积风(Air Trap)以及流道的体积。所以在型腔能够如期充填的前提下，浇口的数目是愈少愈好。为了减少浇口的数目，每一浇口应在塑流力所能及的流动比之内(Flow Length to Thickness Ratio)，找出可以涵盖最大塑件面积的进浇位置。 更改浇口位置以后，能够将熔接线自敏感处移除为上策。如果熔接线无法移除，那么增加波前的熔胶温度(Melt Temperature)；或是减少两相遇波前的熔胶温度差(Melt Temperature Difference)；或是增加两波前相遇后的熔胶压力(Melt Pressure)；或是增加熔胶波前相遇时的遇合角(Meeting Angle)，都可以改善熔接线的质量。 1.3. 浇口的位置和数目与积风(Air Trap)的关系 积风是型腔内的空气和熔胶释出的气体被熔胶包围后的缺陷。积风的存在，重则导致短射(Short Shot)或焦痕(Burn Mark)，轻亦影响外观和强度。 每增加一个浇口，就会增加积风发生的机率。当塑件厚薄差异大时，如果浇口位置设置不当，就会因为跑道现象(Race Track Effect)而导致积风。 1.4. 浇口位置与迟滞效应(Hesitation Effect)的关系 迟滞效应是熔胶流到厚薄交接处的时候，由于薄处的流阻较大，而在该处阻滞不前的效应。这种效应重则产生短射，轻亦形成迟滞痕(亦即高残余应力带)。 浇口应置于距离可能发生迟滞效应的最远处，以消除或减轻迟滞。 1.5. 浇口位置与缩痕(Sink Mark)和缩孔(Void)的关系 浇口应置于厚壁处以确保补缩的塑流(Compensation Flow)能够维持得最久，厚壁处才不会因为较大的收缩，而使得缩痕和缩孔更容易发生。 1.6. 浇口位置与溢料(Flash)的关系 型腔布置和浇口开设部位应立求对称，防止模具承受偏载而产生溢料现象。如(图一)所示，b) 的布置较之a)为合理。 1.7. 浇口位置与流动平衡(Flow Balance)的关系 就单型腔模具而言，熔胶波前于同一时间抵达型腔各末端，就叫做流动平衡。流动平衡的设计使得熔胶的压力、温度以及体积收缩率的分布比较均匀，塑件的质量较好。所以浇口位置的选择以是否达成流动平衡为准。 流动平衡与否，可以模拟充模的CAE进行确认。对浇口数目相同但是浇口位置不同的设计而言，能以最小的射压 (Injection Pressure)和锁模力(Clamp Force)充模的设计是流动最平衡的设计。
5.2.4 浇口的设计 浇口亦称进料口，是连接分流道与型腔的熔体通道。 浇口的设计与位置的选择恰当与否直接关系到塑件能否被完好地高质量地注射成型。 浇口可分成限制性浇口和非限制性浇口两大类。 限制性浇口的作用： 限制性浇口是整个浇注系统中截面尺寸最小的部位，通过截面积的突然变化，使分流道送来的塑料熔体产生突变的流速增加，提高剪切速率，降低粘度，使其成为理想的流动状态，从而迅速均衡地充满型腔。 对于多型腔模具，调节浇口的尺寸，还可以使非平衡布置的型腔达到同时进料的目的，提高塑件质量。 限制性浇口还起着较早固化防止型腔中熔体倒流的作用。 非限制性浇口的适用范围：非限制性浇口是整个浇口系统中截面尺寸最大的部位，它主要是对中大型筒类、壳类塑件型腔起引料和进料后的施压作用。 常用的浇口可分成以下几种形式： (1)直接浇口 直接浇口又称主流道型浇口，它属 于非限制性型浇口，如图所示。塑料熔 体由主流道的大端直接进入型腔，因而 具有流动阻力小、流动路程短及补缩时 间长等特点。由于注射压力直接作用在 塑件上，故容易在进料处产生较大的残 余应力而导致塑件翘曲变形。这种形式 的浇口截面大，去除浇口较困难，去除 后会留有较大的浇口痕迹，影响塑件的 美观。这类浇口大多用于注射成型大、 中型长流程深型腔筒形或壳形塑件，尤 其适合于如聚碳酸脂、聚砜等高粘度塑料。另外，这种形式的浇口只适于单型腔模具。 在设计直接浇口时，为了减小与塑件接触处的浇口面积，防止该处产生缩孔、变形等缺陷，一方面应尽量选用较小锥度的主流道锥角α(α=2°~ 4°)，另一方面尽量减小定模板和定模座板的厚度。
直接浇口的浇注系统有着良好的熔体流动状态，塑料熔体从型腔底面中心部位流向分型面，有利于消除深型腔处气体不易排出的缺点，使排气通畅。这样的浇口形式，使塑件和浇注系统在分型面上的投影面积最小，模具结构紧凑，注射机受力均匀。 (2) 中心浇口 当筒类或壳类塑件的底部中心或接近于中心部位有通孔时，内浇口就开设在该孔口处，同时中心设置分流锥，这种类型的浇口称中心浇口，如图所示。中心浇口实际上是直接浇口的一种特殊形式，它具有直接浇口的一系列的优点，而克服了直接浇口易产生的缩孔、变形等缺陷。中心浇口其实也是端面进料的环形浇口(下面介绍)。 图中心浇口的形式 在设计时，环形的厚度一般不小于 mm。当进料口环形的面积大于主流道小端面积时，浇口为非限制性型浇口；反之，则浇口为限制性型浇口。
课程名称：压铸模具CAD/CAE综合训练 第15 单元（节），2学时，授课时间年月日，地点 项目/主题：压铸件浇注系统设计（2） 能力目标： 能根据产品成型需要设计合理的浇注系统 知识目标： 1、了解热压室、卧式冷压室铸模直浇道设计 2、掌握多型腔模横浇道的布局与设计要点 重点难点与解决方案： 重点：如何根据产品要求设计合理的浇注系统 难点：各种浇注系统的特点及应用 解决方案：根据实例讲解 教材、参考资料与媒体： 姜银方主编，《压铸工艺及模具设计》，化学工业出版社 练习图纸 PRT.练习文件 教学条件（环境）： 多媒体 教学活动设计概要：（包括实施步骤、教学内容、方法手段、学生活动、时间分配、学习成果评价标准） 复习上节内容: 1.浇注系统的组成及分类 2.内浇口设计方法 3.内浇口尺寸计算的方法 一、项目引入方法手段：复习并分析项目 学生活动：思考、听讲时间分配：5分钟
本任务以摩托产品盖为载体（如图下图所示），训练学生合理设计浇注系统的能力 项目分析： 摩托产品盖模芯布局及浇系 统设计 材料: ADC12 生产批量：10万次 产品外形尺寸： 442X170X112 二、相关知识 １、直浇道设计 直浇道的结构与压铸机的类型有关，分为： 立式冷压室压铸机用直浇道 卧式冷压室压铸机用直浇道 热压室压铸机用直浇道 各种类型压铸机浇注系统的结构 1-直浇道； 2-横浇道；3-内浇道； 4-余料 １）立式冷压室压铸机用直浇道 立式冷压室压铸机用直浇道主要的组成： 压铸机上喷嘴 模具上的浇口套
镶块 分流锥 立式冷压室压铸机用直浇道 1—余料2—喷嘴3—浇道套 4—定模镶块5－分流锥 （１）直浇道的设计要点 根据内浇道截面积选择喷嘴导入口直径。 A、B、C各段均有脱模斜度，A段为1o30`，B段为1o30`~3o，C段的斜 度根据镶块厚度来确定，镶块厚斜度小，反之则大。 直浇道各段连接处的直径单边放大0.5~1.0mm。 由定模镶块与分流锥构成的环形通道截面积一般为喷嘴导入口的1.2倍左右。分流锥直径为： 式中：d2是直浇道底部环型截面处的外径(mm)；d1是直浇道小端(喷嘴导入口）处直径(mm)。 直浇道与横浇道连接处要求圆滑过渡。 （２）浇口套设计要点 浇口套一般镶在定模座板上，采用浇口套可以节省模具钢和便于加工。 浇口套一个端面A与喷嘴端面相吻合，控制好配合间隙不允许金属液窜入接合面；浇口套的另一端面B与定模镶块相接，接触面上的镶块孔比浇口套孔大1-2mm。
浇口的设计原则： 1. 浇口位置尽量选择在分型面上，以便于加工及其使用时清理浇口 2. 浇口位距型腔各个部位的距离尽量一致，并使其流程最短 3. 浇口位置应保证塑料流入型腔时，对着型腔中宽畅，厚壁部位 4. 避免浇口位置设置时料流直冲型腔壁，型芯，或者嵌件， 5. 浇口的设置，最好避免使产品产生熔接痕或者控制熔接痕在不重要的部位 6. 浇口位置及其料流流入方向有利于型腔内气体的排出 7. 浇口在制品上易于清除，同时不影响制品外观 zym_16 edited on 2004-11-08 15:41 E 于 2004-09-27 10:57 I ◎信息私语〕I 動1引用JI Q 搜索复制』過收聲I 主，分流道截面的选择， 模具技术版 1.主流道的截面大于或者等于各个分流道的截面面积之和 2. 如果型腔数比较多，最好在各个分流道的拐弯处倒圆角 3. 原则上，主流道的至浇口的末端的分流道的拐弯数不超过 3个 发贴：490 积分：31 作者 回复：【分享】浇注系统的设计 [Re:zym_佝 zym_16 崗干2004-09-27 11:04垃信息JI?私语艸1引胃II 風搜索复制）喘收視 zym_16 」于 2004-09-27 於刁 机嘴选择的考虑因素 模具技术版 首先来复习一下机嘴的基本常识: 版主 发贴：490 作者 回复: 【分享】浇注系统的设计 [Re:zym_佝 zym_16
积分：31
作者zym_16 模具技术版 P6,82 ? 13 - 8,011 030弘 回复：【分享】浇注系统的设计[Re:zym_佝 -于2004-09-27 11:12 ■I I rr禹二壮窑I /用耳匡解匚便割耳壬丽] 浇口套的球面半径大致有两种规格 a, 1/2 （13mm ） b, 3/4 ” 19mm) 但是比较常用的还是SR13mm，16mm， 20mm , 版主丄球面的深度3~ 5mm 理论上：浇口套的SR半径=注射机喷嘴半径SR1 + 2mm
几种类型的冒口设计 1.1.冒口类型的选择 1.2.普通冒口设计方法 以下摘自《西班牙汽车铸铁件浇冒口系统的设计及其特点》 1.2.1.缩管法
1.2.2.缩管法冒口设计程序 1.2.2.1.考虑铸件材质和重量 1.2.2.2.找出关键几何热节，按下表计算热节处模数W（有文献标为“Ms”，称为有效模数，不散热面不能计入。）Mr = km x Ms Ms 是铸件的关键模数, Mr 是补缩冒口的模数，km 是常数，灰铸铁与球铁不一样。? 亚共晶灰铸铁为0.6-1.0；? 球墨铸铁为0.8-1.1；? 可锻铸铁为1.2-1.4；? 钢为1.2-1.4；? 铜合金为1.2-1.4；? 铝合金为0.8-1.1。 1.2.2.3.通过W值计算出冒口补缩距离Ld=0.32W2(mm)，又有补缩距离最大为10Mn(冒口颈模数) 1.2.2.4.冒口的计算 z Dp的计算和Hp的预定，Dp=85（Cw/Hp）1/2(mm)。一般Hp/ Dp=2~2.5 Cw—需冒口补缩的铸件重量之和（Kg），假想缩管重量Q=0.04 Cw（Kg）。 z冒口顶端直径1.1Dp≥直浇道下端直径 z冒口颈高宽比 0.75W:1.25W=1:1.67 z冒口颈长度 18mm，并愈短愈好。 以下摘自《DUCTILE IRON-The essentials of gating-中文版》，适用于球铁。 1.3.控制压力冒口 当铸型强度不够且铸件的模数远大于0.16 英寸（4mm）时，运用控制压力冒口。 大部分的湿型砂和覆膜砂选用该种方法。 1.3.1.控制压力冒口设计步骤： 1.3.1.1.标准冒口形状见下图67 1.3.1. 2.确定铸件特征（关键）模数Ms（上文为“W”）
149863 ＣＡＥ小百科系列～连载十六 一：设计流道的基本原则 基本原理 普通的流道系统(Runner System)也称作浇道系统或是浇注系统，是熔融塑料自射出机射嘴(Nozzle)到模穴的必经通道。流道系统包括主流道(Primary Runner)、分流道(Sub-Runner)以及浇口(Gate)。下图显示了典型的流道系统组成。
●主流道：也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部 分起算，至分流道为止的流道。此部分是熔融塑料进入模具后最先流经的部分。 ●分流道：也称作分浇道或次浇道，随模具设计可再区分为第一分流道(First Runner)以及第二分流 道(Secondary Runner)。分流道是主流道及浇口间的过渡区域，能使熔融塑料的流向获得 平缓转换；对于多模穴模具同时具有均匀分配塑料到各模穴的功能。 ●浇口：也称为进料口。是分流道和模穴间的狭小通口，也是
最为短小肉薄的部分。作用在于 利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的 切变致稀特性);黏滞加热的升温效果也有提升料温降低黏度的作用。在成型完毕后浇口 最先固化封口，有防止塑料回流以及避免模穴压力下降过快使成型品产生收缩凹陷的 功能。成型后则方便剪除以分离流道系统及塑件。●冷料井：也称作冷料穴。目的在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入 模穴影响充填质量或堵塞浇口，冷料井通常设置在主流道末端，当分流道长度较长 时，在末端也应开设冷料井。 设计基本原则 模穴布置(Cavity Layout)的考虑 ●尽量采用平衡式布置(Balances Layout )。 ●模穴布置与浇口开设力求对称，以防止模具受力不均产生偏载
浇口设计 浇口是连接分流道与型腔之间的一段细短通道，是浇注系统的最后部分，其作用是使塑料以较快速度进入并充满型腔。它能很快冷却封闭，防止型腔内还未冷却的熔体倒流。设计时须考虑产品的尺寸、截面积尺寸、模具结构、成型条件及塑料性能。浇口应尽量小，与产品分离容易，不造成明显痕迹。其类型多种多样。 浇口的作用 （1）防止倒流。当注射压力消失后，封锁型腔，使尚未冷却固化的塑料不会倒流回分流道。 （2）升高熔体温度。熔体经过浇口时，会因剪切及挤压而升温，有利于熔体的填充型腔。 （3）调节及控制进料量，使各腔能在差不多相同的时间内同时充满。这叫做人工平衡进料。 （4）提高成型质量。浇口设计不合理时，易产生填充不足、收缩凹陷、蛇纹、震纹、熔接痕及翘曲变形等缺陷。 浇口的分类 浇口形式很多，包括侧浇口、潜伏式浇口、点浇口、直接浇口、扇形浇口、薄片浇口、爪形浇口、环形浇口、伞形浇口及二次浇口等。 其中点浇口又称细水口，常用于三板模的浇注系统，熔体可由型腔任何位置一点或多点地进入型腔。适合PE、PP、PC、PS、PA、POM、AS、ABS等多种塑料。 点浇口优点： （1）位置有较大的自由度，方便多点进料。 （2）浇口可自行脱落，留痕小。 （3）浇口附近残余应力小。 （4）本浇口对桶形，壳形，盒形制品及面积较大的平板类制品的成型非常适用。 本塑件属于小型塑件，为盒盖形，用一模多腔，其表面要求较高，要求从中心进浇。结合上述对浇口的介绍本次应选用点浇口。 浇口位置的选择： （1）浇口位置尽量选择在分型面上，以便于清除及模具加工，因此能用侧浇口时不用点浇口。 （2）浇口位置距型腔各部位距离相等，并使流程最短，使熔体能在最短的时间内同时填满型腔的各部位。 （3）浇口位置应选择对型腔宽畅、厚壁部位，便于补缩，不致形成气泡和
塑料制品设计原则 一、尺寸，精度及表面精粗糙度 〈一〉尺寸 尺寸主要满足使用要求及安装要求，同时要考虑模具的加工制造，设备的性能，还要考虑塑料的流动性。 〈二〉精度 影响因素很多，有模具制造精度，塑料的成份和工艺条件等。 〈三〉表面粗糙度 由模具表面的粗糙度决定，故一般模具表面粗糙比制品要低一级，模具表面要进引研磨抛光，透过制品要求模具型腔与型芯的表面光洁度要一致 Ra 〈 0.2 um 塑件圈上无公差要求的仍由尺寸，一般采用标准中的8 级，对孔类尺寸可以标正公差，而轴类各件尺寸可以标负出差。中心距尺寸可以棕正负公差，配合部分尺寸要高于非配合部分尺寸。 二、脱模斜度 由于塑件在模腔内产生冷却收缩现象，使塑件紧抱模腔中的型芯和型腔中的凸出部分，使塑件取出困难，强行取出会导至塑件表面擦分，拉毛，为了方便脱模，塑件设计时必须考虑与脱模（及轴芯）方向平行的内、外表面，设计足够的脱模斜度，一般1°——1°30`。 一般型芯斜度要比型腔大，型芯长度及型腔深度越大，则斜度不减小。三、壁厚 根据塑件使用要求（强度，刚度）和制品结构特点及模具成型工艺的要求而定:壁厚太小，强度及刚度不足，塑料填充困难；壁厚太大，增加冷却时间，降低生产率，产生气泡，缩孔等。 要求壁厚尽可能均匀一致，否则由于冷却和固化速度不一样易产生内应力，引起塑件的变形及开裂。 四、加强筋 设计原则： 〈一〉中间加强筋要低于外壁 0.5 mm 以上，使支承面易于平直。
〈二〉应避免或减小塑料的局部聚积。 〈三〉筋的排例要顺着在型腔内的流动方向。 五、支承面 塑件一般不以整个平面作为支承面，而取而代之以边框，底脚作支承面。 六、圆角 要求塑件防有转角处都要以圆角（圆弧）过渡，因尖角容易应力集中。 塑件有圆角，有利于塑料的流动充模及塑件的顶出，塑件的外观好，有利于模具的强度及寿命。 七、孔（槽） 塑件的孔三种成型加工方法： （1）模型直接模塑出来。 （2）模塑成盲孔再钻孔通。 （3）塑件成型后再钻孔。先模塑出浅孔好。 1、模塑通孔要求孔径比（长度与孔径比）要小些，当孔径〈1.5MM，由于模芯易弯曲折断，不适于模塑模塑型芯的三种方式。 2、肓孔的深度：h 〈（3—5）d d〈 1.5时， h 〈 3d 3、异形孔（槽）设计 塑件如有侧孔或凹槽，则需要活动块或抽芯机构"平行射成原则"确定塑件侧孔（槽）是否适合于脱模。 热塑性塑料中软而有弹性的，如聚乙烯，聚丙烯，聚甲醛导制品，内孔与外像浅的可强制脱模。 八、螺纹 塑件中的螺纹可用模塑成型出来，或切削方法获得通常折装或受力大的，要采用 金属螺纹嵌件来成型。 九、嵌件 为了增加塑料制品整体或某一部位的强度与刚度，满足使用的要求，常在塑件体内设置金属嵌件。
浇口的设计原则： 1.浇口位置尽量选择在分型面上，以便于加工及其使用时清理浇口 2.浇口位距型腔各个部位的距离尽量一致，并使其流程最短 3.浇口位置应保证塑料流入型腔时，对着型腔中宽畅，厚壁部位 4.避免浇口位置设置时料流直冲型腔壁，型芯，或者嵌件， 5.浇口的设置，最好避免使产品产生熔接痕或者控制熔接痕在不重要的部位 6.浇口位置及其料流流入方向有利于型腔内气体的排出 7.浇口在制品上易于清除，同时不影响制品外观 zym_16 edited on 2004-11-08 15:41 作者回复：【分享】浇注系统的设计[Re:zym_16] zym_16 模具技术版 版主 发贴:490 积分:31 于2004-09-27 10:57 主，分流道截面的选择， 1.主流道的截面大于或者等于各个分流道的截面面积之和 2.如果型腔数比较多，最好在各个分流道的拐弯处倒圆角 3.原则上，主流道的至浇口的末端的分流道的拐弯数不超过3个 作者回复：【分享】浇注系统的设计[Re:zym_16] zym_16 模具技术版 版主 发贴:490 积分:31 于2004-09-27 11:04 机嘴选择的考虑因素： 首先来复习一下机嘴的基本常识：
作者回复：【分享】浇注系统的设计[Re:zym_16] zym_16 模具技术版 版主 于2004-09-27 11:12 浇口套的球面半径大致有两种规格 a，1/2“（13mm） b，3/4”（19mm） 但是比较常用的还是SR13mm，16mm，20mm， 球面的深度3～5mm 理论上：浇口套的SR半径＝注射机喷嘴半径SR1 + 2mm
模具浇口设计2009-12-31 00:25 浇口亦称进料口,是连接分流道与型腔的熔体的通道.，也是注塑模进料系统的最后部分.浇口的设计与位置的选择恰当与否,直接关系到塑件能否完好的高质量地注射成型.其基本作用为： 1、从流道来的熔融塑料以最快的速度进入充满型腔。 2、型腔充满后，浇口能迅速冷却封闭，防止型腔能还未冷却的塑料回流。 浇口的设计和塑件的尺寸、形状模具结构,注射工艺条件及塑件性能等因素有关.但是根据上述两句基本作用来说,浇口截面小,长度要短,因为只有这样才能满足增大流料速度,快速冷却封闭,便于塑件分离以及浇口残痕最小等要求. 「浇口」(Gate)对於成形性及内部应力有较大的影响，通常依据成形品的形状来决定适当形式，可分为「限制浇口」与「非限制浇口」两大类. 限制性浇口是整个浇注系统中截面尺寸最小的部位,通过截面尺寸的突然变化使分流道送来的塑料熔体产生突变的流速增加,提高剪切速率,降低粘度,使其成为理想的流动状态,从而迅速均均衡的充满型腔.对于多型腔模具,调节浇口的尺寸,还可以使非平衡布置的型腔达到同时进料的目的,提高塑件质量. 另外限制性浇口还起着较早固化防止型腔中的熔体倒流的作用, 加工容易，易从浇道切断成形品，可减少残留应力. 又可分为「侧状浇口」(Side Gate)、「重叠浇口」(Overlap Gate)、「凸片浇口」(Tab Gate)、「扇形浇口」(Fan Gate)、「膜状浇口」(Film Gate)、「环形浇口」(Ring Gate)、「盘状浇口」(Disk Gate)、「点状浇口」(Point Gate)及「潜状浇口」(Submarine Gate)等 非限制性浇口是由竖浇道直接将塑料注入模穴的浇口，整个浇注系统中截面尺寸最大的部位,它主要是对中大型筒类,壳类塑件型腔起引料和进料后的施压作用. 浇口的种类、位置、大小、数目等，直接影响成形品的外观、变形、成形收缩率及强度，所以在设计上应考虑下列事项： 在注塑模设计中, 按浇口的结构形式和特点,常用的浇口形式有如下几种： 1、直接浇口既是主流道浇口,属于非限制性浇口. 塑料熔体由主流道的大端直接进入型腔,因儿具有流动阻力小,流动流程短及补给时间长等特点.但是也有一定的缺点如进料处有较大的残余应力而导致 塑件翘曲变形,由于浇口较大驱除浇口痕迹较困难,而且痕迹较大,影响美观.所以这类浇口多用于注射成 型大,中型长流程深型腔筒型或翘型塑件,尤其适合与如聚碳酸脂,聚砜等高粘度塑料.另外,这种形式的浇口只适合于单型腔模具. 在设计浇口时,为了减小与塑件接触处的浇口面积,防止该处产生缩口,变形等缺陷,一方面应尽量 选用较小锥度的主流道锥角a(a=2~4度),另一方面尽量减小定模板和定模座的厚度. 这样的浇口有良好的熔体流动状态,塑料熔体从型腔底面中心部位流向分型面,有利于排气;这样的形式 使塑件和浇注系统在分型面上的投影面积最小,模具结构紧凑,注射机受力均匀. 直接澆口(Direct Gate)或大水口(Sprue Gate). 澆道直接供應塑料到制成品. 澆道黏附在制成品上.在兩板的工模.大水口通常是一出一隻，但在三板模或熱流道工模的設計上,可以一啤多隻。缺點：在制成品表面形成水口印會影響成品外觀.而水口印大小在於:唧咀的細直徑孔、長度、脫模角;因此大水口印可以減細,只要將上述唧咀的呎寸改小. 但唧咀的直徑受爐咀直徑的影響，而水口要易於出模的關係，脫模角不能少過3度.所以只有唧咀長度可以減短,用加長爐咀即可.
技术专栏:塑料射出成型模具的浇口设计 浇口(Gate)在射出成型模具的浇注系统(Feed System)中是连接流道(Runner)和型腔(Cavity)的熔胶通道。浇口设计和塑件质量有着密不可分的关系。 1. 浇口的位置和数目 1.1. 浇口位置与喷流(Jetting)的关系 浇口若能布置成冲击型浇口 -- 也就是使得进浇后的塑料熔体立刻冲击到一阻挡物(如型腔壁、芯型销等)，让塑流稳定下来，就可以减少喷流的机率。 1.2. 浇口的位置和数目与熔接线(Weld Line)的关系 熔接线是两股熔胶的波前(Melt Front)相遇后所形成的线条。就塑件的外观或是强度而言，熔接线都是负面的。 每增加一个浇口，至少要增加一条熔接线，同时还要增加一个浇口痕(Gate Mark)、较多的积风(Air Trap)以及流道的体积。所以在型腔能够如期充填的前提下，浇口的数目是愈少愈好。为了减少浇口的数目，每一浇口应在塑流力所能及的流动比之内(Flow Length to Thickness Ratio)，找出可以涵盖最大塑件面积的进浇位置。 更改浇口位置以后，能够将熔接线自敏感处移除为上策。如果熔接线无法移除，那么增加波前的熔胶温度(Melt Temperature)；或是减少两相遇波前的熔胶温度差(Melt Temperature Difference)；或是增加两波前相遇后的熔胶压力(Melt Pressure)；或是增加熔胶波前相遇时的遇合角(Meeting Angle)，都可以改善熔接线的质量。 1.3. 浇口的位置和数目与积风(Air Trap)的关系 积风是型腔内的空气和熔胶释出的气体被熔胶包围后的缺陷。积风的存在，重则导致短射(Short Shot)或焦痕(Burn Mark)，轻亦影响外观和强度。 每增加一个浇口，就会增加积风发生的机率。当塑件厚薄差异大时，如果浇口位置设置不当，就会因为跑道现象(Race Track Effect)而导致积风。 1.4. 浇口位置与迟滞效应(Hesitation Effect)的关系 迟滞效应是熔胶流到厚薄交接处的时候，由于薄处的流阻较大，而在该处阻滞不前的效应。这种效应重则产生短射，轻亦形成迟滞痕(亦即高残余应力带)。 浇口应置于距离可能发生迟滞效应的最远处，以消除或减轻迟滞。 1.5. 浇口位置与缩痕(Sink Mark)和缩孔(Void)的关系 浇口应置于厚壁处以确保补缩的塑流(Compensation Flow)能够维持得最久，厚壁处才不会因为较大的收缩，而使得缩痕和缩孔更容易发生。 1.6. 浇口位置与溢料(Flash)的关系 型腔布置和浇口开设部位应立求对称，防止模具承受偏载而产生溢料现象。如(图一)所示，b) 的布置较之a)为合理。 1.7. 浇口位置与流动平衡(Flow Balance)的关系 就单型腔模具而言，熔胶波前于同一时间抵达型腔各末端，就叫做流动平衡。流动平衡的设计使得熔胶的压力、温度以及体积收缩率的分布比较均匀，塑件的质量较好。所以浇口位置的选择以是否达成流动平衡为准。 流动平衡与否，可以模拟充模的CAE进行确认。对浇口数目相同但是浇口位置不同的设计而言，能以最小的射压 (Injection Pressure)和锁模力(Clamp Force)充模的设计是流动最平衡
压力铸造模具设计说明 一、压铸简介压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。压铸区别于其它铸造方法的主要特点是高压和高速。①金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。②金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导入型腔的线速度—内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。1、压铸机（1）压铸机的分类压铸机按压室的受热条件可分为热压室与冷压室两大类。而按压室和模具安放位置的不同，冷室压铸机又可分为立式、卧式和全立式三种形式的压铸机。热室压铸机立式 冷室卧室全立式（2）压铸机的主要参数a合型力（锁模力）（千牛）————————KN b压射力（千牛）—————————————KN c动、定型板间的最大开距——————————mm d动、定型板间的最小开距——————————mm e动型板的行程———————————————mm f大杠内间距（水平×垂直）—————————mm g大杠直径—————————————————mm h顶出力——————————————————KN i顶出行程—————————————————mm j压射位置（中心、偏心）——————————mm k一次金属浇入量（Zn、Al、Cu）———————Kg l压室内径（Ф）——————————————mm m空循环周期————————————————s n铸件在分型面上的各种比压条件下的投影面积注：还应有动型板、定型板的安装尺寸图等。2、压铸合金压铸件所采用的合金主要是有色合金，至于黑色金属（钢、铁等）由于模具材料等问题，目前较少使用。而有色合金压铸件中又以铝合金使用较广泛，锌合金次之。下面简单介绍一下压铸有色金属的情况。（1）、压铸有色合金的分类 铅合金自由收缩混合收缩受阻收缩锡合金0.3-0.4% -----0.2-0.3% 0.4-0.5% 低熔点合金锌合金--------0.3-0.4% 0.4-0.6% 0.6-0.8% 铝铝合金0.5-0.7% 铝硅系--0.3-0.5% 0.7-0.9% 压铸有色合金 铜系0.7-0.9% 铝镁系---0.5-0.7% 0.9-1.1% 镁合金----------0.5-0.7% 铝锌系高熔点合金 ）、各（2 铜合金0.9-1.1% 0.7-0.9% 结构简>3mm 铸件平均壁厚铸件平均壁厚≤合金种类温度类压铸合金推荐的浇铸3mm 单结构复杂结构简单结构复杂 600-620 ℃610-650℃℃640-680 610-650铝硅系铝合金℃铝铜系℃600-640℃ 660-700 630-660℃630-660℃640-680 铝镁系℃℃640-670 ℃660-700650-690℃℃600-650 ℃580-620 ℃620-660 ℃590-620 铝锌系 锌合金420-440℃430-450℃400-420℃420-440℃ 镁合金640-680℃660-700℃640-670℃650-690℃ 铜合金普通黄铜910-930℃940-980℃900-930℃900-950℃ 硅黄铜900-920℃930-970℃910-940℃910-940℃ 注注：①浇铸温度一般以保温炉的金属液的温度来计量。②锌合金的浇铸温度不能
注塑模的流道和浇口的设 计文献综述 姓名： 学院： 专业： 班级： 学号： 指导老师：
注塑模的流道和浇口的设计文献综述 摘要：流道和浇口设计不合理，则出模产品会出现空洞缩水凹陷气孔等缺陷，从而降低出模产品的机械性能断裂延伸率和冲击性能成型后产品尺寸变差较大，致使影响产品性能。浇口直接影响注塑制品的外观、变形、成型收缩率及强度, 如果选用不当,容易使注塑制品产生缺料、熔接痕、缩孔、浇口白斑、翘曲、变脆及降解等缺陷。根据注塑制品的不同特点,探讨了11种浇口形式的优缺点,进一步阐述了选用浇口类型与位置的方法及原则。 关键词：流道浇口 注塑模具 注塑制品设计环节
引言 流道和浇口设计是设计注塑模具的重要环节，其设计位置形状决定出模产品的质量物理性能等除此之外，流道浇口的合理布置对提高材料利用率，改善注塑工艺性等方面也有十分关键的作用。浇口亦称进料口, 是连接分流道与型腔熔体的通道。浇口选择恰当与否直接关系到注塑制品能否完好、高质量地注射成型。浇口设计包括浇口截面形状与尺寸的确定和浇口位置的选择。关于浇口截面形状及尺寸的确定, 很多教科书都有提及, 这里不再重复。 浇口位置对熔体流动前沿的形状和保压压力的效果都起着决定 性的作用, 因此也决定了注塑制品的强度和其它性能。对于影响确定浇口位置的因素来说, 包括制品的形状、大小、壁厚、尺寸精度、外观质量及力学性能等。此外, 还应考虑浇口的加工、脱模及清除浇口的难易程度。正确的浇口位置可以避。免出现那些可以预见的问题。 一、主流道设计 1.主流道尺寸 主流道是一端与注射机喷嘴相接触，另一端与分流道相连的一段带有锥度的流动通道。主流道小端尺寸为3.5～4mm。 2.主流道衬套的形式
模具浇口设计 1、从流道来的熔融塑料以最快的速度进入充满型腔。 2、型腔充满后，浇口能迅速冷却封闭，防止型腔能还未冷却的塑料回流。浇口的设计和塑件的尺寸、形状模具结构,注射工艺条件及塑件性能等因素有关、但是根据上述两句基本作用来说,浇口截面小,长度要短,因为只有这样才能满足增大流料速度,快速冷却封闭,便于塑件分离以及浇口残痕最小等要求、「浇口」(Gate)对於成形性及内部应力有较大的影响，通常依据成形品的形状来决定适当形式，可分为「限制浇口」与「非限制浇口」两大类、限制性浇口是整个浇注系统中截面尺寸最小的部位,通过截面尺寸的突然变化使分流道送来的塑料熔体产生突变的流速增加,提高剪切速率,降低粘度,使其成为理想的流动状态,从而迅速均均衡的充满型腔、对于多型腔模具,调节浇口的尺寸,还可以使非平衡布置的型腔达到同时进料的目的,提高塑件质量、另外限制性浇口还起着较早固化防止型腔中的熔体倒流的作用, 加工容易，易从浇道切断成形品，可减少残留应力、又可分为「侧状浇口」(Side Gate)、「重叠浇口」(Overlap Gate)、「凸片浇口」(Tab Gate)、「扇形浇口」(Fan Gate)、「膜状浇口」(Film Gate)、「环形浇口」(Ring Gate)、「盘状浇口」(Disk Gate)、「点状浇口」(Point Gate)及「潜状浇口」(Submarine Gate)等非限制性浇口是由竖浇道直接将塑料注入模穴的浇口，整个浇注系统中
截面尺寸最大的部位,它主要是对中大型筒类,壳类塑件型腔起引 料和进料后的施压作用、浇口的种类、位置、大小、数目等，直 接影响成形品的外观、变形、成形收缩率及强度，所以在设计上 应考虑下列事项： 在注塑模设计中, 按浇口的结构形式和特点,常用的浇口形式有如下几种： 1、直接浇口既是主流道浇口,属于非限制性浇口、塑料熔 体由主流道的大端直接进入型腔,因儿具有流动阻力小,流动流程 短及补给时间长等特点、但是也有一定的缺点如进料处有较大的 残余应力而导致塑件翘曲变形,由于浇口较大驱除浇口痕迹较困难,而且痕迹较大,影响美观、所以这类浇口多用于注射成型大,中型 长流程深型腔筒型或翘型塑件,尤其适合与如聚碳酸脂,聚砜等高 粘度塑料、另外,这种形式的浇口只适合于单型腔模具、在设计 浇口时,为了减小与塑件接触处的浇口面积,防止该处产生缩口,变形等缺陷,一方面应尽量选用较小锥度的主流道锥角a(a=2~4度),另一方面尽量减小定模板和定模座的厚度、这样的浇口有良好的 熔体流动状态,塑料熔体从型腔底面中心部位流向分型面,有利于 排气;这样的形式使塑件和浇注系统在分型面上的投影面积最小,模具结构紧凑,注射机受力均匀、直接澆口(Direct Gate)或大水口(Sprue Gate)、澆道直接供應塑料到制成品、澆道黏附在制成品上、在兩板的工模、大水口通常是一出一隻，但在三板模或熱流道工模的設計上,可以一啤多隻。缺點：在制成品表面形成水口
模具3.3.5 浇口设计 如前所述，浇口设计是模具浇注系统设计的重要内容之一。 浇口设计主要解决以下问题： ?浇口形式 ?结构尺寸 ?进浇位臵 为解决好这些问题，我们必须了解浇口种类及其结构、尺寸对成型过程的影响。
模具1、浇口类型及其对成型过程的影响 塑料熔体从流 道进入型腔的最后 关口就是浇口，是 浇注系统末端与型 塑件 腔连接的通道。 按其断面尺寸 大小浇口可分为两 种类型：大浇口和 小浇口 浇口
大浇口 截面积等于或大于流道截面积，对充模流动及保压过程无明显影响，又称为非限制性浇口。 大浇口断面尺寸大、流动阻力小，有利于物料和压力传递，适用于大型、长流程、厚壁制品和高粘度物料的成型。但浇口凝封慢，浇口处易产生因倒流或过度保压导致的制品缺陷。另外，浇口尺寸大，去除料把困难，去除料把后的残留痕迹大，易对制品外观和使用造成影响。
小浇口 截面积比流道小的多（通常只有分流道截面积的3%~9%），其微小的尺寸变化对充模速度、补料时间、料流状态、压力降等都有着明显的影响，故称为限制性浇口。
小浇口断面尺寸小，流动阻力大、压降大，有利于多型腔均衡成型；而且还可使物料流经时的剪切速率大幅度提高，对假塑性熔体有切力变稀和升温作用。 同时，浇口尺寸小，易凝封，可控制补料时间、限制倒流，缩短成型周期。 另外，浇口尺寸小，有利于浇道凝料与制品自动分离，易实现自动化生产；浇口痕迹小，易修整，浇口位臵可灵活设臵。
2、常用浇口形式及特点 注射模常用浇口主要有侧浇口、点浇口和直接浇口三种基本形式，以及若干种衍生形式。 其中除直接浇口为大浇口外其余均为小浇口，分述如下：
模具流道设计的基本原则 来源：太空模具网作者：不详浏览次数：50 发布日期：2008-04-24 基本原理 普通的流道系统(Runner System)也称作浇道系统或是浇注系统，是熔融塑料自射出机射嘴(Nozzle)到模穴的必经信道。流道系统包括主流道(Primary Runner)、分流道(Sub-Runner)以及浇口(Gate)。下图显示了典型的流道系统组成。 主流道：也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部分起算，至分流道为止的流道。此部分是熔融塑料进入模具后最先流经的部分。 分流道：也称作分浇道或次浇道，随模具设计可再区分为第一分流道(First Runner)以及第二分流道(Secondary Runner)。分流道是主流道及浇口间的过渡区域，能使熔融塑料的流向获得平缓转换；对于多模穴模具同时具有均匀分配塑料到各模穴的功能。 浇口：也称为进料口。是分流道和模穴间的狭小通口，也是最为短小肉薄的部分。作用在于利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的切变致稀特性);粘滞加热的升温效果也有提升料温降低粘度的作用。在成型完毕后浇口最先固化封口，有防止塑料回流以及避免模穴压力下降过快使成型品产生收缩凹陷的功能。成型后则方便剪除以分离流道系统及塑件。 冷料井：也称作冷料穴。目的在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴影响充填品质或堵塞浇口，冷料井通常设置在主流道末端，当分流道长度较长时，在末端也应开设冷料井。 设计基本原则 模穴布置(Cavity Layout)的考虑尽量采用平衡式布置(Balances Layout )。模穴布置与浇口开设力求对称，以防止模具受力不均产生偏载而发生撑模溢料的问题。如图2的设计就以对称者较佳，穴布置尽可能紧凑以缩小模具尺寸。如图3(b)的设计就模具尺寸考量而言优于图3(b)的设计。流动导引的考虑能顺利地引导熔融塑料填满模穴，不产生涡流，且能顺利排气。
