浇口设计
浇口是连接分流道与型腔之间的一段细短通道，是浇注系统的最后部分，其作用是使塑料以较快速度进入并充满型腔。它能很快冷却封闭，防止型腔内还未冷却的熔体倒流。设计时须考虑产品的尺寸、截面积尺寸、模具结构、成型条件及塑料性能。浇口应尽量小，与产品分离容易，不造成明显痕迹。其类型多种多样。
浇口的作用
（1）防止倒流。当注射压力消失后，封锁型腔，使尚未冷却固化的塑料不会倒流回分流道。
（2）升高熔体温度。熔体经过浇口时，会因剪切及挤压而升温，有利于熔体的填充型腔。
（3）调节及控制进料量，使各腔能在差不多相同的时间内同时充满。这叫做人工平衡进料。
（4）提高成型质量。浇口设计不合理时，易产生填充不足、收缩凹陷、蛇纹、震纹、熔接痕及翘曲变形等缺陷。
浇口的分类
浇口形式很多，包括侧浇口、潜伏式浇口、点浇口、直接浇口、扇形浇口、薄片浇口、爪形浇口、环形浇口、伞形浇口及二次浇口等。
其中点浇口又称细水口，常用于三板模的浇注系统，熔体可由型腔任何位置一点或多点地进入型腔。适合PE、PP、PC、PS、PA、POM、AS、ABS等多种塑料。
点浇口优点：
（1）位置有较大的自由度，方便多点进料。
（2）浇口可自行脱落，留痕小。
（3）浇口附近残余应力小。
（4）本浇口对桶形，壳形，盒形制品及面积较大的平板类制品的成型非常适用。
本塑件属于小型塑件，为盒盖形，用一模多腔，其表面要求较高，要求从中心进浇。结合上述对浇口的介绍本次应选用点浇口。
浇口位置的选择：
（1）浇口位置尽量选择在分型面上，以便于清除及模具加工，因此能用侧浇口时不用点浇口。
（2）浇口位置距型腔各部位距离相等，并使流程最短，使熔体能在最短的时间内同时填满型腔的各部位。
（3）浇口位置应选择对型腔宽畅、厚壁部位，便于补缩，不致形成气泡和
收缩凹陷等缺陷。熔体由薄壁型腔进入时，会出现再喷射现象，使熔体的速度和温度突然下降，而不利于填充。
（4）在细长型芯附近避免设开设浇口以免料流直接冲击型芯导致变形错位或弯曲。熔体的温度，压力大，对镶件冲击的频率大，若镶件薄弱，必然被冲弯，甚至被冲断。
（5）在满足注塑要求的情况下，浇口的数量越少越好，以减少熔接痕，若熔接痕无法避免，则应使熔接痕产生于制品的不重要表面及非薄弱部位。但对于大型或扁平产品建议采用多点进料，以防止产品翘曲变形和填充不足。
（6）浇口位置应有利于模具排气。
（7）浇口位置不能影响制品外观和功能。
（8）浇口位置不能太大也不能太小。
（9）在非平衡布置的模具中，可以通过调整浇口宽度尺寸来达到进料平衡。
（10）一般浇口截面积为分流道截面的3%~9%，浇口的截面形状为圆形或矩形，浇口长度为0.5~2.0mm,表面粗糙度R
不低于0.4um。
a
（11）在侧浇口模具中，应避免从枕位处进料，因为熔体急剧拐弯会造成能量的损失。无法避开时要在枕位进料处做斜面，减小熔体流动阻力。
（12）浇口数量的确定：浇口数量取决于熔体流程L与制品胶位厚度T的比值，一般每个进料点应控制在L/T=50~80.任何情况下，一个进料点的L/T值不得大于100.在实际设计工作中，浇口数量还得根据制品结构形状，塑料熔融后的黏度等因素加以调整。
（13）可通过经验或模流分析，来判断制品因浇口位置而产生的熔接痕，是否会影响产品的外观和强度。
（14）在浇口附近应设置冷料穴，并设置拉料杆，以利于流道脱模。
浇口开设的位置对制品的质量影响很大，在确定浇口时，应遵循以下原则：浇口应开在能使型腔各个角落同时充满的位置
浇口应开设在制品壁厚较厚的部位，以利于补缩，
浇口的位置应选择在有利于型腔中气体的排除
浇口的位置应选择在能避免制品产生熔合纹的部位，对于圆筒类制品，采用中心浇口比侧浇口好。
对于带细长的型芯模具，宜采用中心顶部进料方式，以避免型芯因冲击变形。
浇口应设在不影响制品外观的部位
根据以上原则，瓶盖属于圆筒类制品，故而采用中心浇口。
如图3-5所示:
图3-5浇注系统图
注塑模具浇口型式及选择 塑料模具的浇口是指连接分流道和性强之间的一段细短流道，是树脂注入型腔的入口。在模具中浇口的形状、数量和尺寸和位置等会对塑料件的质量产生很大影响。所以浇口的选择是塑料模具设计的关键点之一，下面通过几个方面对于浇口进行介绍。 一、浇口的主要作用有： 1、型腔充满后，熔体在浇口处首先凝结，防止其倒流。 2、易于切除浇口尾料。 3、对于多腔模具，用以控制熔接痕的位置。 二、浇口的型式 浇口一般分为非限制性浇口和限制性浇口两种型式。限制性浇口又分为侧浇口、点浇口和盘环形浇口等3个系列。 2.1非限制性浇口。 非限制性浇口又叫直浇口（如图1所示）。其特点是塑料熔体直接流入型腔，压力损失小进料速度快成型较容易，对各种塑料都适用。具有传递压力好，保压补缩作用强，模具结构简单紧凑，制造方便等优点。但去除浇口困难，浇口痕迹明显；浇口附近热量集中冷凝迟缓容易产生较大的内应力，也易于产生缩坑或表面凹缩。适用于大型塑件、厚壁塑件等。
图1直浇口型式 2.2限制浇口。 型腔与分流道之间采用一端距离很短、截面很小的通道相连接，此通道称为限制性浇口，它对浇口的厚度及快速凝固等可以进行限制。限制浇口的主要类型有： 2.2.1 点浇口。 点浇口是一种截面尺寸特小的圆形浇口（如图2所示）。点浇口的特点有：1、浇口位置限制小；2、去除浇口后残留痕迹小，不影响塑件外观；3、开模时浇口可自动拉断，有利于自动化操作；4、浇口附件补料造成的应力小。缺点是：1、压力损失大，模具必须采用三板模结构，模具结构复杂，并且要有顺序分模机构，也可应用于无流道的两板模具结构。 图2 点浇口的型式 2.2.2潜伏式浇口。 潜伏式浇口是由点浇口演变而来，其分流道开设在分型面上，浇口潜入分型
技术专栏 : 塑料射出成型模具的浇口设计 浇口(Gate)在射出成型模具的浇注系统(Feed System)中是连接流道(Runner)和型腔(Cavity)的熔胶通道。浇口设计和塑件质量有着密不可分的关系。 1. 浇口的位置和数目 1.1. 浇口位置与喷流(Jetting)的关系 浇口若能布置成冲击型浇口 -- 也就是使得进浇后的塑料熔体立刻冲击到一阻挡物(如型腔壁、芯型销等)，让塑流稳定下来，就可以减少喷流的机率。 1.2. 浇口的位置和数目与熔接线(Weld Line)的关系 熔接线是两股熔胶的波前(Melt Front)相遇后所形成的线条。就塑件的外观或是强度而言，熔接线都是负面的。 每增加一个浇口，至少要增加一条熔接线，同时还要增加一个浇口痕(Gate Mark)、较多的积风(Air Trap)以及流道的体积。所以在型腔能够如期充填的前提下，浇口的数目是愈少愈好。为了减少浇口的数目，每一浇口应在塑流力所能及的流动比之内(Flow Length to Thickness Ratio)，找出可以涵盖最大塑件面积的进浇位置。 更改浇口位置以后，能够将熔接线自敏感处移除为上策。如果熔接线无法移除，那么增加波前的熔胶温度(Melt Temperature)；或是减少两相遇波前的熔胶温度差(Melt Temperature Difference)；或是增加两波前相遇后的熔胶压力(Melt Pressure)；或是增加熔胶波前相遇时的遇合角(Meeting Angle)，都可以改善熔接线的质量。 1.3. 浇口的位置和数目与积风(Air Trap)的关系 积风是型腔内的空气和熔胶释出的气体被熔胶包围后的缺陷。积风的存在，重则导致短射(Short Shot)或焦痕(Burn Mark)，轻亦影响外观和强度。 每增加一个浇口，就会增加积风发生的机率。当塑件厚薄差异大时，如果浇口位置设置不当，就会因为跑道现象(Race Track Effect)而导致积风。 1.4. 浇口位置与迟滞效应(Hesitation Effect)的关系 迟滞效应是熔胶流到厚薄交接处的时候，由于薄处的流阻较大，而在该处阻滞不前的效应。这种效应重则产生短射，轻亦形成迟滞痕(亦即高残余应力带)。 浇口应置于距离可能发生迟滞效应的最远处，以消除或减轻迟滞。 1.5. 浇口位置与缩痕(Sink Mark)和缩孔(Void)的关系 浇口应置于厚壁处以确保补缩的塑流(Compensation Flow)能够维持得最久，厚壁处才不会因为较大的收缩，而使得缩痕和缩孔更容易发生。 1.6. 浇口位置与溢料(Flash)的关系 型腔布置和浇口开设部位应立求对称，防止模具承受偏载而产生溢料现象。如(图一)所示，b) 的布置较之a)为合理。 1.7. 浇口位置与流动平衡(Flow Balance)的关系 就单型腔模具而言，熔胶波前于同一时间抵达型腔各末端，就叫做流动平衡。流动平衡的设计使得熔胶的压力、温度以及体积收缩率的分布比较均匀，塑件的质量较好。所以浇口位置的选择以是否达成流动平衡为准。 流动平衡与否，可以模拟充模的CAE进行确认。对浇口数目相同但是浇口位置不同的设计而言，能以最小的射压 (Injection Pressure)和锁模力(Clamp Force)充模的设计是流动最平衡的设计。
浇口设计 浇口是连接分流道与型腔之间的一段细短通道，是浇注系统的最后部分，其作用是使塑料以较快速度进入并充满型腔。它能很快冷却封闭，防止型腔内还未冷却的熔体倒流。设计时须考虑产品的尺寸、截面积尺寸、模具结构、成型条件及塑料性能。浇口应尽量小，与产品分离容易，不造成明显痕迹。其类型多种多样。 浇口的作用 （1）防止倒流。当注射压力消失后，封锁型腔，使尚未冷却固化的塑料不会倒流回分流道。 （2）升高熔体温度。熔体经过浇口时，会因剪切及挤压而升温，有利于熔体的填充型腔。 （3）调节及控制进料量，使各腔能在差不多相同的时间内同时充满。这叫做人工平衡进料。 （4）提高成型质量。浇口设计不合理时，易产生填充不足、收缩凹陷、蛇纹、震纹、熔接痕及翘曲变形等缺陷。 浇口的分类 浇口形式很多，包括侧浇口、潜伏式浇口、点浇口、直接浇口、扇形浇口、薄片浇口、爪形浇口、环形浇口、伞形浇口及二次浇口等。 其中点浇口又称细水口，常用于三板模的浇注系统，熔体可由型腔任何位置一点或多点地进入型腔。适合PE、PP、PC、PS、PA、POM、AS、ABS等多种塑料。 点浇口优点： （1）位置有较大的自由度，方便多点进料。 （2）浇口可自行脱落，留痕小。 （3）浇口附近残余应力小。 （4）本浇口对桶形，壳形，盒形制品及面积较大的平板类制品的成型非常适用。 本塑件属于小型塑件，为盒盖形，用一模多腔，其表面要求较高，要求从中心进浇。结合上述对浇口的介绍本次应选用点浇口。 浇口位置的选择： （1）浇口位置尽量选择在分型面上，以便于清除及模具加工，因此能用侧浇口时不用点浇口。 （2）浇口位置距型腔各部位距离相等，并使流程最短，使熔体能在最短的时间内同时填满型腔的各部位。 （3）浇口位置应选择对型腔宽畅、厚壁部位，便于补缩，不致形成气泡和
浇口的设计原则： 1. 浇口位置尽量选择在分型面上，以便于加工及其使用时清理浇口 2. 浇口位距型腔各个部位的距离尽量一致，并使其流程最短 3. 浇口位置应保证塑料流入型腔时，对着型腔中宽畅，厚壁部位 4. 避免浇口位置设置时料流直冲型腔壁，型芯，或者嵌件， 5. 浇口的设置，最好避免使产品产生熔接痕或者控制熔接痕在不重要的部位 6. 浇口位置及其料流流入方向有利于型腔内气体的排出 7. 浇口在制品上易于清除，同时不影响制品外观 zym_16 edited on 2004-11-08 15:41 E 于 2004-09-27 10:57 I ◎信息私语〕I 動1引用JI Q 搜索复制』過收聲I 主，分流道截面的选择， 模具技术版 1.主流道的截面大于或者等于各个分流道的截面面积之和 2. 如果型腔数比较多，最好在各个分流道的拐弯处倒圆角 3. 原则上，主流道的至浇口的末端的分流道的拐弯数不超过 3个 发贴：490 积分：31 作者 回复：【分享】浇注系统的设计 [Re:zym_佝 zym_16 崗干2004-09-27 11:04垃信息JI?私语艸1引胃II 風搜索复制）喘收視 zym_16 」于 2004-09-27 於刁 机嘴选择的考虑因素 模具技术版 首先来复习一下机嘴的基本常识: 版主 发贴：490 作者 回复: 【分享】浇注系统的设计 [Re:zym_佝 zym_16
积分：31
作者zym_16 模具技术版 P6,82 ? 13 - 8,011 030弘 回复：【分享】浇注系统的设计[Re:zym_佝 -于2004-09-27 11:12 ■I I rr禹二壮窑I /用耳匡解匚便割耳壬丽] 浇口套的球面半径大致有两种规格 a, 1/2 （13mm ） b, 3/4 ” 19mm) 但是比较常用的还是SR13mm，16mm， 20mm , 版主丄球面的深度3~ 5mm 理论上：浇口套的SR半径=注射机喷嘴半径SR1 + 2mm

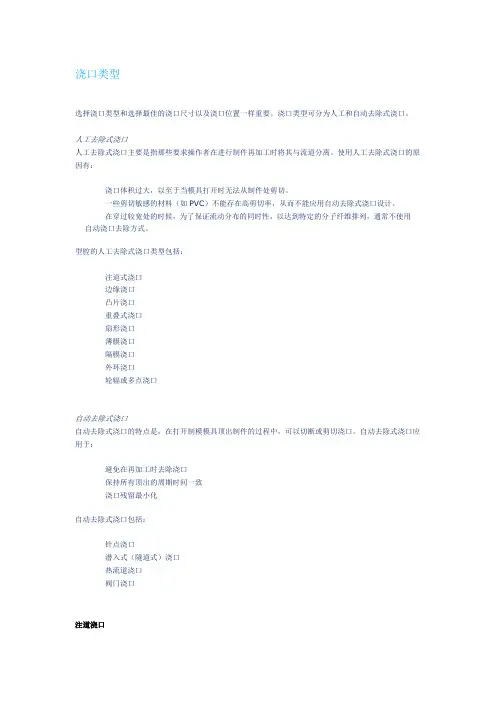

浇口类型 选择浇口类型和选择最佳的浇口尺寸以及浇口位置一样重要。浇口类型可分为人工和自动去除式浇口。 人工去除式浇口 人工去除式浇口主要是指那些要求操作者在进行制件再加工时将其与流道分离。使用人工去除式浇口的原因有： ?浇口体积过大，以至于当模具打开时无法从制件处剪切。 ?一些剪切敏感的材料（如PVC）不能存在高剪切率，从而不能应用自动去除式浇口设计。 ?在穿过较宽处的时候，为了保证流动分布的同时性，以达到特定的分子纤维排列，通常不使用自动浇口去除方式。 型腔的人工去除式浇口类型包括： ?注道式浇口 ?边缘浇口 ?凸片浇口 ?重叠式浇口 ?扇形浇口 ?薄膜浇口 ?隔膜浇口 ?外环浇口 ?轮辐或多点浇口 自动去除式浇口 自动去除式浇口的特点是，在打开制模模具顶出制件的过程中，可以切断或剪切浇口。自动去除式浇口应用于： ?避免在再加工时去除浇口 ?保持所有顶出的周期时间一致 ?浇口残留最小化 自动去除式浇口包括： ?针点浇口 ?潜入式（隧道式）浇口 ?热流道浇口 ?阀门浇口 注道浇口
推荐这种浇口应用于单型腔模具或要求对称充填的制件。这种类型的浇口适合于较大壁厚处，这样保压压力将更为有效。较短的浇口最好，这样模具充填更为快速，且压力损失较低。浇口另一侧需配备一个冷料井。使用这种浇口的劣势在于，流道（或注道）被修整之后，制件表面会产生浇口痕迹。可以通过制件厚度来控制凝固，但凝固并不取决于制件厚度。一般而言，在注道浇口附近的收缩率较低，而注道浇口处的收缩率较大。这会导致浇口附近具有较高的拉伸应力。 尺寸 起初，注道直径由机器射嘴来控制。该注道直径必须比射嘴口直径大 0.5mm左右。标准注道衬套的锥度为2.4度，开口面向制件。因此可以通过注道长度来控制制件处附近的浇口直径，该直径应当比该处壁厚至少大 1.5mm或约为该处壁厚的两倍。注道和制件的连结点应为放射状的，以避免应力裂化。 ?锥角较小（最小为1度），可能导致在喷射过程中注道无法与注道衬套脱离。 ?锥度较大，造成材料浪费且冷却时间延长。 ?非标准注道锥度，更昂贵而收益很少。 注道浇口 边缘浇口 边缘浇口或侧边浇口适用于具有中等厚度和较厚的部分，也可用于多型腔双板模具中。浇口位于分型面处，制件从侧边、顶部或底部进行充填。 尺寸 浇口尺寸一般为制件厚度的80%至100%，最大为3.5mm，宽度为1.0至12mm。浇口段长度不超过1.0, 0.5mm 最佳。 边缘浇口 凸片浇口 凸片浇口一般用于扁平的薄制件，以减少型腔内的剪切应力。应用凸片浇口，在注塑成型后进行修剪，可以将浇口附近的高剪切应力限制在辅力片上。凸片浇口通常用于精密注塑成型。 尺寸
5.2.4 浇口的设计 浇口亦称进料口，是连接分流道与型腔的熔体通道。 浇口的设计与位置的选择恰当与否直接关系到塑件能否被完好地高质量地注射成型。 浇口可分成限制性浇口和非限制性浇口两大类。 限制性浇口的作用： 限制性浇口是整个浇注系统中截面尺寸最小的部位，通过截面积的突然变化，使分流道送来的塑料熔体产生突变的流速增加，提高剪切速率，降低粘度，使其成为理想的流动状态，从而迅速均衡地充满型腔。 对于多型腔模具，调节浇口的尺寸，还可以使非平衡布置的型腔达到同时进料的目的，提高塑件质量。 限制性浇口还起着较早固化防止型腔中熔体倒流的作用。 非限制性浇口的适用范围：非限制性浇口是整个浇口系统中截面尺寸最大的部位，它主要是对中大型筒类、壳类塑件型腔起引料和进料后的施压作用。 常用的浇口可分成以下几种形式： (1)直接浇口 直接浇口又称主流道型浇口，它属 于非限制性型浇口，如图所示。塑料熔 体由主流道的大端直接进入型腔，因而 具有流动阻力小、流动路程短及补缩时 间长等特点。由于注射压力直接作用在 塑件上，故容易在进料处产生较大的残 余应力而导致塑件翘曲变形。这种形式 的浇口截面大，去除浇口较困难，去除 后会留有较大的浇口痕迹，影响塑件的 美观。这类浇口大多用于注射成型大、 中型长流程深型腔筒形或壳形塑件，尤 其适合于如聚碳酸脂、聚砜等高粘度塑料。另外，这种形式的浇口只适于单型腔模具。 在设计直接浇口时，为了减小与塑件接触处的浇口面积，防止该处产生缩孔、变形等缺陷，一方面应尽量选用较小锥度的主流道锥角α(α=2°~ 4°)，另一方面尽量减小定模板和定模座板的厚度。
直接浇口的浇注系统有着良好的熔体流动状态，塑料熔体从型腔底面中心部位流向分型面，有利于消除深型腔处气体不易排出的缺点，使排气通畅。这样的浇口形式，使塑件和浇注系统在分型面上的投影面积最小，模具结构紧凑，注射机受力均匀。 (2) 中心浇口 当筒类或壳类塑件的底部中心或接近于中心部位有通孔时，内浇口就开设在该孔口处，同时中心设置分流锥，这种类型的浇口称中心浇口，如图所示。中心浇口实际上是直接浇口的一种特殊形式，它具有直接浇口的一系列的优点，而克服了直接浇口易产生的缩孔、变形等缺陷。中心浇口其实也是端面进料的环形浇口(下面介绍)。 图中心浇口的形式 在设计时，环形的厚度一般不小于 mm。当进料口环形的面积大于主流道小端面积时，浇口为非限制性型浇口；反之，则浇口为限制性型浇口。
注塑模具的设计过程 注塑模具的设计过程 注塑模具是一种生产塑胶制品的工具;也是赋予塑胶制品完整结构和精确尺寸的工具。下面yjbys为大家分享的是注塑模具的设计过程，仅供参考! 一.浇注系统的组成 普通的流道系统(Runner System)，也称作浇道系统，或是浇注系统，是熔融塑料自射出机射嘴(Nozzle)到模穴的必经通道。流道系统包括主流道(Primary Runner)、分流道(Sub-Runner)以及浇口(Gate)等。 1.主流道 也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部分起算，至分流道为止的流道。此部分是熔融塑料进入模具后最先流经的部分。 2.分流道 也称作分浇道或次浇道。随模具设计，可再区分为第一分流道(First Runner)以及第二分流道(Secondary Runner)。分流道是主流道至浇口间的过渡区域，能使熔融塑料的流向获得平缓转换;对于多模穴模具，同时具有均匀分配塑料到各模穴的功能。 3.浇口 也称为进料口，是分流道和模穴间的狭小通口，也是最为短小肉薄的部分。其作用在于利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的切变致稀特性);黏滞加热的升温效果也有提升料温、降低黏度的作用。 在成型完毕后，浇口最先固化封口，有防止塑料回流，以及避免模穴压力下降过快，使成型品产生收缩凹陷的功能。成型后，则方便剪除，以分离流道系统及塑件。 4.冷料井
也称作冷料穴。目的'在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴，影响充填品质或堵塞浇口。冷料井通常设置在主流道末端，当分流道长度较长时，在末端也应开设冷料井。 二.浇注系统设计的基本原则 1.模穴布置(Cavity Layout)的考虑 1)尽量采用平衡式布置(Balances Layout); 2)模穴布置与浇口开设力求对称，以防止模具受力不均产生偏载，而发生撑模溢料的问题; 3)模穴布置尽可能紧凑，以缩小模具尺寸。 2.流动导引的考虑 1)能顺利地引导熔融塑料填满模穴，不产生涡流，且能顺利排气; 2)尽量避免塑料熔胶正面冲击直径较小的型芯和金属嵌件，以防止型芯位移(Core Shift)或变形。 3.热量散失及压力降的考虑 1)热量损耗及压力降越小越好; 2)流程要短; 3)流道截面积要够大;
浇口的设计原则： 1.浇口位置尽量选择在分型面上，以便于加工及其使用时清理浇口 2.浇口位距型腔各个部位的距离尽量一致，并使其流程最短 3.浇口位置应保证塑料流入型腔时，对着型腔中宽畅，厚壁部位 4.避免浇口位置设置时料流直冲型腔壁，型芯，或者嵌件， 5.浇口的设置，最好避免使产品产生熔接痕或者控制熔接痕在不重要的部位 6.浇口位置及其料流流入方向有利于型腔内气体的排出 7.浇口在制品上易于清除，同时不影响制品外观 zym_16 edited on 2004-11-08 15:41 作者回复：【分享】浇注系统的设计[Re:zym_16] zym_16 模具技术版 版主 发贴:490 积分:31 于2004-09-27 10:57 主，分流道截面的选择， 1.主流道的截面大于或者等于各个分流道的截面面积之和 2.如果型腔数比较多，最好在各个分流道的拐弯处倒圆角 3.原则上，主流道的至浇口的末端的分流道的拐弯数不超过3个 作者回复：【分享】浇注系统的设计[Re:zym_16] zym_16 模具技术版 版主 发贴:490 积分:31 于2004-09-27 11:04 机嘴选择的考虑因素： 首先来复习一下机嘴的基本常识：
作者回复：【分享】浇注系统的设计[Re:zym_16] zym_16 模具技术版 版主 于2004-09-27 11:12 浇口套的球面半径大致有两种规格 a，1/2“（13mm） b，3/4”（19mm） 但是比较常用的还是SR13mm，16mm，20mm， 球面的深度3～5mm 理论上：浇口套的SR半径＝注射机喷嘴半径SR1 + 2mm
主要阐述手机壳的注塑模设计，提供了使用 PRO/E软件进行整个注塑模设计 的流程，以及塑件的CAE分析。 手机壳、塑料、注塑模、PRO/E模具设计 该同学在手机外壳的注射模具设计中，经过认真调研和方案论证，确定了具体设计方案， 在产品造型上有较强的创新意识，深入钻研每个重要环节，对产品的可行性和工艺进行了详细分析。采 用Pro/E＋EMX建立模型并进行模型的受力分析，模拟模型在现实情况下的使用情况，并得出模型检验 结果，以认真负责的工作态度出色的完成了整个注塑模设计的全过程，具备了设计人员应有的基本素质 和能力。 一．调研报告 1．手机壳的造型结构发展状况 移动电话的普及速度大大超越了专家的预测与想象。它已从最初的模拟系统发展到目前 的数字系统。在此期间，移动电话的功能越来越丰富，体积越来越小，造型越来越美观，充 分体现了技术与艺术结合。除了最基本的实用功能外，移动电话还要考虑美观和舒适，在设 计上必须充分考虑使用对象、使用场合、功能要求、人机工效学等因素。2．材料确定 PC／ABS合金在汽车、机械、家电、计算机、通讯器材、办公设备等方面获得了广泛应
用，如移动电话的机壳、手提式电脑的外壳、以及汽车仪表盘〔板)等。资料显示：PC/ABS 已广泛应用于制造手机外壳。 3．薄壳制品与模具设计 薄壳制品成型时模具设计是至关重要的一步。成型薄壳制品时需要特别设计的薄壳件专 用模具。与常规制品的标准化模具相比，薄壳制品模具从模具结构、浇注系统、冷却系统、 排气系统、脱模系统都发生了重大变化，成本也增加了30％---40％ 4．塑件选择 据调查，东亚尤其是中国的用户对于翻盖手机却相当青睐，在中国市场销售的全部手机 中，翻盖手机的数量超过了一半。国产手机厂商了解本土消费者的心理，摒弃欧美崇尚的直 板机而主推折叠机，开发出符合东方人审美趣味的机型，款式漂亮，内容丰富，得到了广大 消费者的喜爱。针对以上情况，选用翻盖式手机壳注塑模设计。 二、产品工艺分析 1 ．产品造型设计 塑件的选择：女性翻盖手机 本人负责的部分是翻盖部分，翻盖部分的特点是上盖采用复杂曲面设计，上下盖的分型 面都比较复杂，而且下盖需要侧向抽芯。见图1： a)
注塑模具浇口型式及选择 塑料模具的浇口就是指连接分流道与性强之间的一段细短流道,就是树脂注入型腔的入口。在模具中浇口的形状、数量与尺寸与位置等会对塑料件的质量产生很大影响。所以浇口的选择就是塑料模具设计的关键点之一,下面通过几个方面对于浇口进行介绍。 一、浇口的主要作用有: 1、型腔充满后,熔体在浇口处首先凝结,防止其倒流。 2、易于切除浇口尾料。 3、对于多腔模具,用以控制熔接痕的位置。 二、浇口的型式 浇口一般分为非限制性浇口与限制性浇口两种型式。限制性浇口又分为侧浇口、点浇口与盘环形浇口等3个系列。 2、1非限制性浇口。 非限制性浇口又叫直浇口(如图1所示)。其特点就是塑料熔体直接流入型腔,压力损失小进料速度快成型较容易,对各种塑料都适用。具有传递压力好,保压补缩作用强,模具结构简单紧凑,制造方便等优点。但去除浇口困难,浇口痕迹明显;浇口附近热量集中冷凝迟缓容易产生较大的内应力,也易于产生缩坑或表面凹缩。适用于大型塑件、厚壁塑件等。 图1直浇口型式 2、2限制浇口。 型腔与分流道之间采用一端距离很短、截面很小的通道相连接,此通道称为限制性浇口,它对浇口的厚度及快速凝固等可以进行限制。限制浇口的主要类型有: 2、2、1 点浇口。 点浇口就是一种截面尺寸特小的圆形浇口(如图2所示)。点浇口的特点有:1、浇口位置限制小;2、去除浇口后残留痕迹小,不影响塑件外观;3、开模时浇口可自动拉断,有利于自动化操作;4、浇口附件补料造成的应力小。缺点就是:1、压力损失大,模具必须采用三板模结构,模具结构复杂,并且要有顺序分模
机构,也可应用于无流道的两板模具结构。 图2 点浇口的型式 2、2、2潜伏式浇口。 潜伏式浇口就是由点浇口演变而来,其分流道开设在分型面上,浇口潜入分型面下面,沿斜向进入型腔,潜伏式浇口除了具有点浇口的特点外,其进料浇口一般都在塑件的内表面或侧面隐蔽处,因此不影响塑件外观,塑件与流道分别设置推出机构,开模时浇口即被自动切断,流道凝料自动脱落。 图3 外侧潜伏式浇口 图4 内侧潜伏式浇口 2、2、3侧浇口 侧浇口又叫边缘浇口,一般开设在分型面上,从型腔(塑件)外侧面进料(如图5所示)。侧浇口就是典型的矩形截面浇口,能方便的调整充模时的剪切速率与浇口封闭时间,因而也称之为标准浇口。侧浇口的特点就是浇口截面形状简单,加工方便,能对浇口尺寸进行精密加工;浇口位置选择灵活,以便改善充模状况;不必从注塑机上卸模就能进行修正;去除浇口方便,痕迹小。侧浇口特别适用于两板式多腔模具。但就是塑件容易形成熔接痕、锁孔、凹陷等缺陷,注塑压力损失大、对于壳体形塑件排气不良。 图5 侧浇口基本型式 2、2、4重叠式浇口 重叠式浇口又叫搭接浇口,基本上与侧浇口相同,但浇口不就是在型腔侧面边,而就是在型腔的一个侧面(如图6所示)。就是典型的冲击型浇口,可有效的防止塑料熔体的喷射流动。如成形条件不当,会在浇口处产生表面凹坑。切除浇口比较困难,会在塑件表面留下明显的浇口痕迹。 图8重叠式浇口基本型式
注塑模具浇口位置的选择 浇口位置与数目对注塑加工件质盈有极大影响，在选择浇口位景时应遵循如下原则: (1)避免制件上产生喷射等缺陷浇口的尺寸比较小，如果正对着一个宽度和厚度都比较大的充填空间，则高速的塑料熔体通过浇口注人型腔时，将受到很高的剪切应力，会产生喷射和蠕动(蛇形流)等现象，形成塑料制品内部和表面的缺陷。同时喷射还会使型腔内空气难以排除，造成注塑加工件内有空气泡，甚至在某角落出现焦痕。避免喷射有两种方法，一是加大浇口截面尺寸，降低熔体流速;二是采用冲击型浇口，改善塑料熔体流动状况。 (2)浇口应开设在注塑加工件截面最厚处当注塑加工件壁厚相差较大时，在避免喷射的前提下，浇口开设在注塑加工件截面最厚处，以利于熔体流动、排气和补料，避免产生缩孔或表面凹陷。 (3)有利于塑料熔体流动当注塑加工件上有加强筋时，可利用加强筋作为改普流动的通道(沿加强筋方向流动)，防止注不满。 (4)有利于型腔排气在浇口位置确定后，应在型腔最后充填处或远离浇口的部位，开设排气槽;或利用分型面、推杆间隙等模内的活动部分排气。图6-19为一盖形注塑加工件，四周壁厚，顶部壁薄，若采用侧浇口，则顶部最后填完，易形成封闭气囊，如图6-19 (a)所示，留下明显的熔接痕或焦痕，改进的办法有增加制品顶部的厚度图6-19 (b)，改变浇口的位v图6-19 (c)。 (5)考虑塑件使用时的载荷状况(受力状况)通常浇口位置不能设置在塑件承受弯曲载荷或受冲击力的部位，原因在于塑件浇口附近残余应力大、强度差，一般能承受拉应力，不能承受弯曲应力和冲击力。 (6)减少或避免塑件的熔接痕，增加熔接牢度塑料熔体流动前沿的汇合处常会形成熔接痕，导致该处强度降低。浇口位置和数量决定着熔接痕的数量及位置，一般说来，浇口数增多，熔接痕增多。当流程不长时，不必开设多个浇口。将轮辐式浇口改为盘形浇口，可以消除熔接痕。此外.还应重视熔接痕的方位，图6-20 (a)中，熔接线与小孔在一个方位，大大降低了制品的强度，相比之下，图6-20 (b)浇口位置较为合理。 (7)考虑分子取向对塑件性能的影响塑料熔体在型腔内流动产生流动取向，并有一部分保留在塑件内，使塑件具有各向异性，设计时应考虑分子取向的影响。图6-21是一个口部带有金属嵌件的聚苯乙烯杯子。当浇口开设在A处时，分子取向方向与周向应力方向垂直，杯子容易产生应力裂纹;当浇口开设在B处时，分子定向方向与周向应力方向一致，则应力开裂现象大大减少。在特殊悄况下，如聚丙烯铰链盒，铰链处要经受住几千万次的弯折.则要求该处要充分利用分子取向。 (8)考虑浇口位里和数目.对塑件成型尺寸的影响平板形塑件翘曲变形的原因在于垂直和平形于流动方向上的收缩率不同而致。如改用多点浇口或平缝式浇口，则可有效地克服这种翘曲变形。 对于大型圆盘形或箱式壳体塑件，通常采用多点浇口，以减少翘曲变形。如用30%玻璃纤维增强的PBTP
一.拟定模具结构形式 A. 确定型腔数量及排列方式 型腔的数量是由厂方给定，为“一出四”即一模四腔，他们已考虑了本产品的生产批量（大批量生产）和自己的注射机型号。因此我们设计的模具为多型腔的模具。 考虑到模具成型零件和抽芯结构以及出模方式的设计，模具的型腔排列方式如下图所示： 图 (1) B. 模具结构形式的确定 由于塑件外观质量要求高，尺寸精度要求一般，且装配精度要求高，因此我们设计的模具采用多型腔多分型面。根据本塑件电动机绝缘胶架的结构，模具将会采用三个分模面，三个分型面。 二.注射机型号的确定 一般工厂的塑胶部都拥有从小到大各种型号的注射机。中等型号的占大部分，小型和大型的只占一小部分。所以我们不必过多的考虑注射机型号。具体到这套模具，厂方提供的注射机型号和规格以及各参数如下： 注射量：95g 锁模力：120T
模板大小：400×550 开模距离： 推出形式：推出位置：推出行程： 三.分型面位置的确定 如何确定分型面，需要考虑的因素比较复杂。由于分型面受到塑件在模具中的成型位置、浇注系统设计、塑件的结构工艺性及精度、嵌件位置形状以及推出方法、模具的制造、排气、操作工艺等多种因素的影响，因此在选择分型面时应综合分析比较，从几种方案中优选出较为合理的方案。选择分型面时一般应遵循以下几项原则： 1)分型面应选在塑件外形最大轮廓处。 2)便于塑件顺利脱模，尽量使塑件开模时留在动模一边。 3)保证塑件的精度要求。 4)满足塑件的外观质量要求。 5)便于模具加工制造。 6)对成型面积的影响。 7)对排气效果的影响。 8)对侧向抽芯的影响。 其中最重要的是第5）和第2）、第8）点。为了便于模具加工制造，应尽是选择平直分型面工易于加工的分型面。如下图所示，采用A－A这样一个平直的分型面，前模（即定模）做成平的就行了，胶位全部做在后模（即动模），大简化了前模的加工。A－A分型面也是整个模具的主分模面。下图中虚线所示的B－B和C－C分型面是行位（即滑块）的分型面。这样选择行位分型面，有利于线切割行位以及后模仁和后模镶件这些成型零件。分型面的选择应尽可能使塑件在开模后留在后模一边，这样有助于后模设置的推出机构动作，在下图中，从A－A分型，了B－B处的行位向左移开，C－C处的行位向右移开后，由于塑件收缩会包在后模仁和后模镶件上，依靠注射机的顶出装置和模具的推出机构推出塑件。

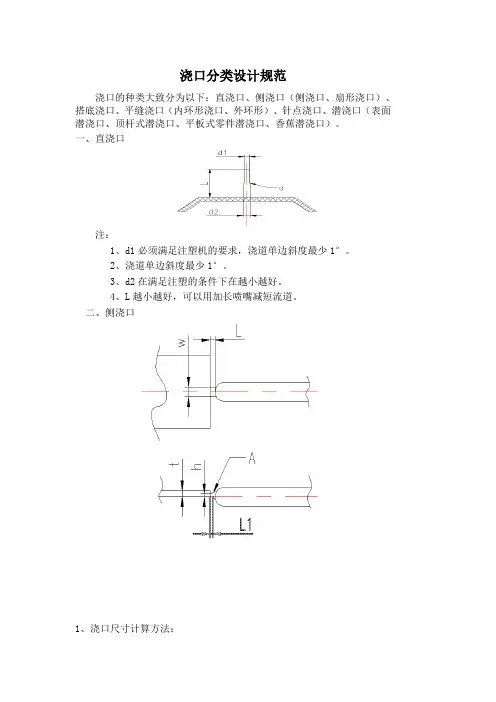

浇口分类设计规范 浇口的种类大致分为以下：直浇口、侧浇口（侧浇口、扇形浇口）、搭底浇口、平缝浇口（内环形浇口、外环形）、针点浇口、潜浇口（表面潜浇口、顶杆式潜浇口、平板式零件潜浇口、香蕉潜浇口）。 一、直浇口 注： 1、d1必须满足注塑机的要求，浇道单边斜度最少1°。 2、浇道单边斜度最少1°。 3、d2在满足注塑的条件下在越小越好。 4、L越小越好，可以用加长喷嘴减短流道。 二、侧浇口 1、浇口尺寸计算方法：
h=nt w=(3-10)h L= （0.8-1.5 ） A=(20-30)° L1=0.5 -1 其中n 为常数，根据塑料的不同而不同 2、侧浇口自动脱浇口设计 侧浇口在一般设计是不能自动脱浇口的，如果把产品与流道 设计成不同时间顶出，便可以实现自动脱浇口的效果。 三、搭底浇口 搭底浇口是侧浇口的改良，适合某种特定形状的产品。 1）、在侧面不允许有浇口的情况下； 2）、避免有流纹的现象； 倒扣
3）除硬质PVC外，适合绝大多数产品。 注： h=nt w=(3-10)h L=0.8-1.5 四、扇形浇口 扇形浇口是侧浇口的改良，它的宽度随深度的减少而增加。 1）、适合于大型平板类形状产品 2）、塑料流入型腔呈扁平状，减少流纹及夹水纹的产生。 3）、适合除硬质PVC外的任何塑料，本公司PMMA产品
五、平缝式浇口 此尺寸参照侧浇口，以加强浇口处应力，便于断口整齐及近浇口的乱流现象。
六、针点浇口 1）针点浇口在脱模时能够把产品和流道自动分离开，因儿勿须后处理。
2）进胶点处形状的三中形式： 以上三种形式根据产品的实际要求选择。 七、潜浇口 1、表面潜浇口 ` 2 6.5 3 m m 潜定模潜动模
模具浇口设计 1、从流道来的熔融塑料以最快的速度进入充满型腔。 2、型腔充满后，浇口能迅速冷却封闭，防止型腔能还未冷却的塑料回流。浇口的设计和塑件的尺寸、形状模具结构,注射工艺条件及塑件性能等因素有关、但是根据上述两句基本作用来说,浇口截面小,长度要短,因为只有这样才能满足增大流料速度,快速冷却封闭,便于塑件分离以及浇口残痕最小等要求、「浇口」(Gate)对於成形性及内部应力有较大的影响，通常依据成形品的形状来决定适当形式，可分为「限制浇口」与「非限制浇口」两大类、限制性浇口是整个浇注系统中截面尺寸最小的部位,通过截面尺寸的突然变化使分流道送来的塑料熔体产生突变的流速增加,提高剪切速率,降低粘度,使其成为理想的流动状态,从而迅速均均衡的充满型腔、对于多型腔模具,调节浇口的尺寸,还可以使非平衡布置的型腔达到同时进料的目的,提高塑件质量、另外限制性浇口还起着较早固化防止型腔中的熔体倒流的作用, 加工容易，易从浇道切断成形品，可减少残留应力、又可分为「侧状浇口」(Side Gate)、「重叠浇口」(Overlap Gate)、「凸片浇口」(Tab Gate)、「扇形浇口」(Fan Gate)、「膜状浇口」(Film Gate)、「环形浇口」(Ring Gate)、「盘状浇口」(Disk Gate)、「点状浇口」(Point Gate)及「潜状浇口」(Submarine Gate)等非限制性浇口是由竖浇道直接将塑料注入模穴的浇口，整个浇注系统中
截面尺寸最大的部位,它主要是对中大型筒类,壳类塑件型腔起引 料和进料后的施压作用、浇口的种类、位置、大小、数目等，直 接影响成形品的外观、变形、成形收缩率及强度，所以在设计上 应考虑下列事项： 在注塑模设计中, 按浇口的结构形式和特点,常用的浇口形式有如下几种： 1、直接浇口既是主流道浇口,属于非限制性浇口、塑料熔 体由主流道的大端直接进入型腔,因儿具有流动阻力小,流动流程 短及补给时间长等特点、但是也有一定的缺点如进料处有较大的 残余应力而导致塑件翘曲变形,由于浇口较大驱除浇口痕迹较困难,而且痕迹较大,影响美观、所以这类浇口多用于注射成型大,中型 长流程深型腔筒型或翘型塑件,尤其适合与如聚碳酸脂,聚砜等高 粘度塑料、另外,这种形式的浇口只适合于单型腔模具、在设计 浇口时,为了减小与塑件接触处的浇口面积,防止该处产生缩口,变形等缺陷,一方面应尽量选用较小锥度的主流道锥角a(a=2~4度),另一方面尽量减小定模板和定模座的厚度、这样的浇口有良好的 熔体流动状态,塑料熔体从型腔底面中心部位流向分型面,有利于 排气;这样的形式使塑件和浇注系统在分型面上的投影面积最小,模具结构紧凑,注射机受力均匀、直接澆口(Direct Gate)或大水口(Sprue Gate)、澆道直接供應塑料到制成品、澆道黏附在制成品上、在兩板的工模、大水口通常是一出一隻，但在三板模或熱流道工模的設計上,可以一啤多隻。缺點：在制成品表面形成水口
模具浇口设计2009-12-31 00:25 浇口亦称进料口,是连接分流道与型腔的熔体的通道.，也是注塑模进料系统的最后部分.浇口的设计与位置的选择恰当与否,直接关系到塑件能否完好的高质量地注射成型.其基本作用为： 1、从流道来的熔融塑料以最快的速度进入充满型腔。 2、型腔充满后，浇口能迅速冷却封闭，防止型腔能还未冷却的塑料回流。 浇口的设计和塑件的尺寸、形状模具结构,注射工艺条件及塑件性能等因素有关.但是根据上述两句基本作用来说,浇口截面小,长度要短,因为只有这样才能满足增大流料速度,快速冷却封闭,便于塑件分离以及浇口残痕最小等要求. 「浇口」(Gate)对於成形性及内部应力有较大的影响，通常依据成形品的形状来决定适当形式，可分为「限制浇口」与「非限制浇口」两大类. 限制性浇口是整个浇注系统中截面尺寸最小的部位,通过截面尺寸的突然变化使分流道送来的塑料熔体产生突变的流速增加,提高剪切速率,降低粘度,使其成为理想的流动状态,从而迅速均均衡的充满型腔.对于多型腔模具,调节浇口的尺寸,还可以使非平衡布置的型腔达到同时进料的目的,提高塑件质量. 另外限制性浇口还起着较早固化防止型腔中的熔体倒流的作用, 加工容易，易从浇道切断成形品，可减少残留应力. 又可分为「侧状浇口」(Side Gate)、「重叠浇口」(Overlap Gate)、「凸片浇口」(Tab Gate)、「扇形浇口」(Fan Gate)、「膜状浇口」(Film Gate)、「环形浇口」(Ring Gate)、「盘状浇口」(Disk Gate)、「点状浇口」(Point Gate)及「潜状浇口」(Submarine Gate)等 非限制性浇口是由竖浇道直接将塑料注入模穴的浇口，整个浇注系统中截面尺寸最大的部位,它主要是对中大型筒类,壳类塑件型腔起引料和进料后的施压作用. 浇口的种类、位置、大小、数目等，直接影响成形品的外观、变形、成形收缩率及强度，所以在设计上应考虑下列事项： 在注塑模设计中, 按浇口的结构形式和特点,常用的浇口形式有如下几种： 1、直接浇口既是主流道浇口,属于非限制性浇口. 塑料熔体由主流道的大端直接进入型腔,因儿具有流动阻力小,流动流程短及补给时间长等特点.但是也有一定的缺点如进料处有较大的残余应力而导致 塑件翘曲变形,由于浇口较大驱除浇口痕迹较困难,而且痕迹较大,影响美观.所以这类浇口多用于注射成 型大,中型长流程深型腔筒型或翘型塑件,尤其适合与如聚碳酸脂,聚砜等高粘度塑料.另外,这种形式的浇口只适合于单型腔模具. 在设计浇口时,为了减小与塑件接触处的浇口面积,防止该处产生缩口,变形等缺陷,一方面应尽量 选用较小锥度的主流道锥角a(a=2~4度),另一方面尽量减小定模板和定模座的厚度. 这样的浇口有良好的熔体流动状态,塑料熔体从型腔底面中心部位流向分型面,有利于排气;这样的形式 使塑件和浇注系统在分型面上的投影面积最小,模具结构紧凑,注射机受力均匀. 直接澆口(Direct Gate)或大水口(Sprue Gate). 澆道直接供應塑料到制成品. 澆道黏附在制成品上.在兩板的工模.大水口通常是一出一隻，但在三板模或熱流道工模的設計上,可以一啤多隻。缺點：在制成品表面形成水口印會影響成品外觀.而水口印大小在於:唧咀的細直徑孔、長度、脫模角;因此大水口印可以減細,只要將上述唧咀的呎寸改小. 但唧咀的直徑受爐咀直徑的影響，而水口要易於出模的關係，脫模角不能少過3度.所以只有唧咀長度可以減短,用加長爐咀即可.
1、盘形浇口: 沿产品外圆周而扩展进料，其进料点对称，充模均匀，能消除结合线．有利于排气．水口 常用冲切方式去除，设计时注意冲切工艺． 2．扇形浇口: 从分流道到模腔方向逐渐放大呈扇形，适用于长条或扁平而薄之产品，可减少流纹和定向 应力．扇形角度由产品形状决定，浇口横面积不可大于流道断面积． 3．环形浇口:沿产品整个外圆周扩展进胶，它能使塑料绕型芯均匀充模，排气良好，减少结合线．但浇 口切除困难，它适用于薄壁长管状产品． 4．点浇口: 是一种截面积小如针状之浇口，一般用于流动较好之塑料，其浇口长度一般不超过其直 径，所以脱模后浇口自动切断，不须再修正．而浇口残痕不明显．在箱罩，盒壳体及大面 积产品中应用相当广泛，它可以使模具增加一个分模面，便于水口脱模．其缺点是因进浇 口较小易造成压力损耗，成型时产生一些不良(流痕，烧焦，黑点)其形状有菱形，单点 形，双点形，多点形等． 5．侧浇口: 一般开设在模具一边，分模面上由内侧或外侧进胶，截面多为矩形，适用于一模多穴．6．直接浇口: 直接由主流道进入模腔，适用于单穴深腔壳形，箱形模具．其流道流程短，压力损失少， 有利于排气，但浇口去除不便，会留明显痕迹 7．潜伏浇口: 其浇口呈倾斜状潜伏在分模面一方，在产品侧面或里面进胶脱模时可自动切断针点浇口， 适用自动化生产． 设计要点: １. 进胶口应开设在产品肉厚部分，保证充模顺利和完全． ２. 其位置应选在使塑料充模流程最短处，以减少压力损失，有利于模具排气． ３. 可通过模流分析或经验，判断产品因浇口位置而产生之结合线处，是否影响产品外观和功能，可加设冷料穴加以解决． ４. 在细长型芯附近避免开设浇口，以免料流直接冲击型芯，产生变形错位或弯曲． ５. 大型或扁平产品，建议采用多点进浇，可防止产品翘曲变形和缺料． ６. 尽量开设在不影响产品外观和功能处，可在边缘或底部处． ７. 浇口尺寸由产品大小，几何形状，结构和塑料种类决定，可先取小尺寸再根据试模状况进行修正． ８. 一模多穴时，相同的产品采用对称进浇方式，对于不\同产品在同一模具中成型时，优先将最大产品 放在靠近主流道的位置 ９. 在浇口附近之冷料穴，尽端常设置拉料杆，以利于浇道脱模
一．设计失效 1.模具尺寸不符合输入机台要求 2.机构设计出错 3.顶出系统设计失效 4.排气系统设计失效 5.模具水路设计失效 6.模具浇注系统设计失效 7.零件分割不符合加工原则 8.放错失效 9.滑块反锁设计失效 10.嵌件模具让位失效 11.标准件使用不合理 12.热流道选用不合理 13.零件数量出错 二．加工失效 1.尺寸超差 2.外观异常 3.表面处理不符合技术要求 4.材料及热处理不符合设计要求三．采购失效 1.尺寸超差 2.外观异常 3.表面处理不符合技术要求 4.材料及热处理不符合设计要求 5.标准件不符合设计要求 四．检验失效 1.免检及漏检 2.检测结果出错 3.零件状态标识出错 4.检测设备不合理 5.检测设备异常或未按期检定或校准五．零件保管失效 1.零件损坏 2.零件丢失 3.零件生锈 六．装配失效 1.零件倒角让位不到位 2.零件未退磁处理 3.机构配合不顺畅 4.私自零件加工 5.零件装错或漏装 6.零件损坏或丢失 7.零件配合不符合要求 8.零件标识未作
9.嵌件未实配 10.热流道装配异常 11.模具水路未试验 12.模具辅助装置装配错误 七．试模失效 1.材料不符合要求 2.机台出错 3.机台不具备试模具条件 4.工艺参数不合理或未参考模流分析结果 5.未按试模单要求试模 6.模具水路连接出错 7.模具漏水 8.模具温度设置不合理 9.零件损坏 10.嵌件装配出错 11.模具辅助装置异常 12.模具顶出异常 13.产品粘模 14.流道粘模具 15.产品缺胶 16.产品飞边 17.产品变形 18.产品尺寸不稳定 19.缩水严重 20.银丝 21.产品分层脱皮 22.熔接痕 23.气泡 24.表面流纹 25.表面波纹 26.表面浮纤 27.产品发白 28.产品顶变形 29.产品杂色 30.产品污染 31.产品裂纹 32.产品发脆 33.产品颜色不均 34.浇口粘模 35.透明度不符 36.产品内部异物 37.产品拉伤 八．检测失效 1.未按测量作业指导书操作
模具流道设计的基本原则 来源：太空模具网作者：不详浏览次数：50 发布日期：2008-04-24 基本原理 普通的流道系统(Runner System)也称作浇道系统或是浇注系统，是熔融塑料自射出机射嘴(Nozzle)到模穴的必经信道。流道系统包括主流道(Primary Runner)、分流道(Sub-Runner)以及浇口(Gate)。下图显示了典型的流道系统组成。 主流道：也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部分起算，至分流道为止的流道。此部分是熔融塑料进入模具后最先流经的部分。 分流道：也称作分浇道或次浇道，随模具设计可再区分为第一分流道(First Runner)以及第二分流道(Secondary Runner)。分流道是主流道及浇口间的过渡区域，能使熔融塑料的流向获得平缓转换；对于多模穴模具同时具有均匀分配塑料到各模穴的功能。 浇口：也称为进料口。是分流道和模穴间的狭小通口，也是最为短小肉薄的部分。作用在于利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的切变致稀特性);粘滞加热的升温效果也有提升料温降低粘度的作用。在成型完毕后浇口最先固化封口，有防止塑料回流以及避免模穴压力下降过快使成型品产生收缩凹陷的功能。成型后则方便剪除以分离流道系统及塑件。 冷料井：也称作冷料穴。目的在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴影响充填品质或堵塞浇口，冷料井通常设置在主流道末端，当分流道长度较长时，在末端也应开设冷料井。 设计基本原则 模穴布置(Cavity Layout)的考虑尽量采用平衡式布置(Balances Layout )。模穴布置与浇口开设力求对称，以防止模具受力不均产生偏载而发生撑模溢料的问题。如图2的设计就以对称者较佳，穴布置尽可能紧凑以缩小模具尺寸。如图3(b)的设计就模具尺寸考量而言优于图3(b)的设计。流动导引的考虑能顺利地引导熔融塑料填满模穴，不产生涡流，且能顺利排气。
