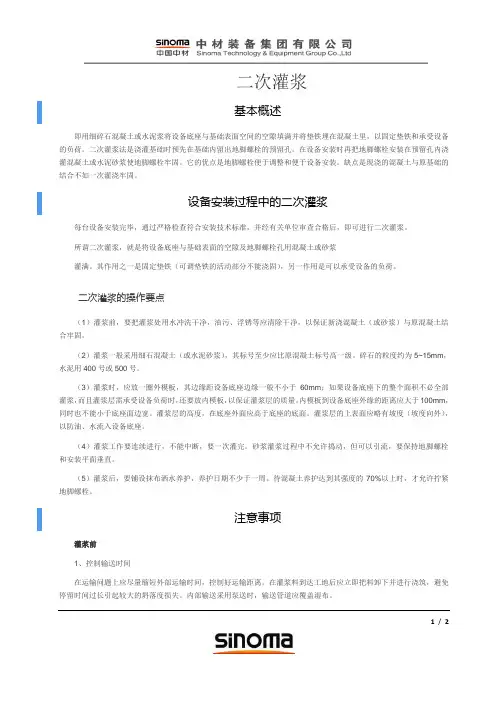

设备基础二次灌浆的施工方法

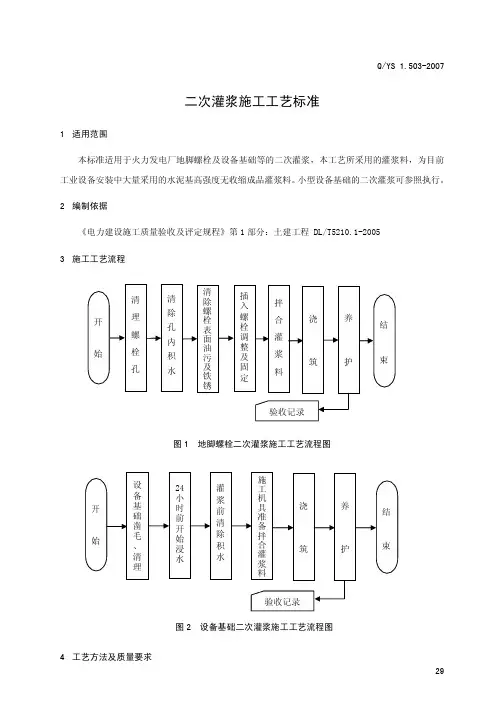

1、灌浆准备
需要灌浆的部位主要有汽机基座、锅炉基础、各类风机及一般设备基础。
灌浆前必须由安装单位、业主、监理工程师共同签发的设备基础灌浆通知单，才能准备灌浆。
2、现场准备
清理干净所需灌浆的区域，对较深的预埋螺栓孔应用空压机吹扫，然后用清水冲洗，去除灌
浆区砼表面的油脂，将砼表面凿毛。
支模要牢固、美观、可靠、不漏浆，并留有排气孔。灌浆前24小时清水浸泡，达到灌时不再
吸水的要求。
在灌浆开始前，把浮水清除干净，使砼表面成湿饱和状态。
工具准备：
压力灌浆泵、搅拌、运输工具，浇筑、捣实工具；量具。
材料准备（按照设计要求准备）：
对于细石砼灌浆的部位，砂石、水泥必须符合设计及规范要求。
3、技术准备
熟悉图纸和《作业指导书》，明确灌浆材料的种类和技术要求，由试验室对材料进行分析和
试验，选定符合要求的配合比，成立专职灌浆小组，由工程技术人员进行技术培训，专门从事本
工程的灌浆操作。
4、灌浆操作
对一个独立的灌浆部位作业应连续进行，材料、工具、人力准备充分，技术员、质检员、试
验员必须坚守岗位指导作业。灌浆材料配合比按重量比配制，搅拌机搅拌，开始灌浆后应连续作
业直至灌完。
灌浆时对于平面部位应始终由一边灌注，直到另一边溢出，灌螺栓孔时应用专用的锥形筒另
一端用胶管连接，直接送至螺栓孔底部，对于各类设备台板底部灌满后应用锤去检验是否有孔洞
或漏浆部位。灌浆振捣用小直经振动棒。
灌浆完成后，应将表面压平压光，并用湿草袋覆盖，洒水养护７天。
5、试验和检验
灌浆材料的配合比，应由试验室根据所需材料做好试配，确定最佳配合比，对于加水直接拌
合的灌浆材料其加水量应根据设计强度和施工流动性由试验室确定。流动性试验合格后取样做
100mm立方体试块3组，一组用于７天强度，一组用于28天试压，另一组备用，均须达到设计强
度的要求。
施工时做好施工记录，包括；灌浆部位、日期、水温、材料配合比搅拌后浆温、流动性的试验，试验员、技术员、质安员均应签字，作为交工资料。

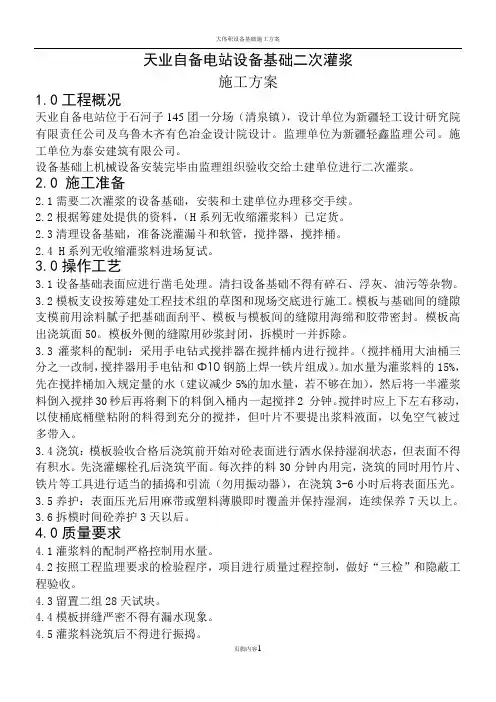

首钢京唐1580mm热轧主厂房结构 二次灌浆施工方案 审批： 审核： 编制： 编制单位：首建三公司第八项目部 编制日期：2009年6月 一、工程概况及现场实际情况： 首建三分公司第八项目部所承建的首钢京唐联合有限公司1580mm 热轧主厂房地下室1~7#轴线土建部分，土建部分施工于2009年7月基本施工完毕。2009年8月开始进入大面积设备安装阶段，由于受外界因素影响，我单位所施工土建部位结构整体标高上升30mm左右，为了配合设备安装所有基础表面全部凿除了30mm左右。 二、材料准备： 灌浆料采用普通型EA-501高强度无收缩灌浆料，成型用水量 13.5%。人工搅拌：搅拌槽及铁铲若干；可配合混凝土震动棒或手电钻式搅拌器使用；水桶若干、台秤、量杯、高位漏斗、模板、草袋、岩棉被、河砂。 三、施工方法： 1 EA-501灌浆料的拌和 1.1、EA-501灌浆料拌和时，加水量按随货提供的产品合格证上的 用水量加入，搅拌均匀即可使用。在满足施工流动度的条件下尽
量降低用水量。拌合用水应采用饮用水，使用其他水，应符合现 行《混凝土用水标准》的规定。 1.2 EA-501灌浆料的拌合可采用机械搅拌或人工搅拌。推荐采用 强制式机械搅拌方式，应先加入3/4的用水量拌合1~2分钟，其后 加入剩余水量搅拌至均匀。整个搅拌时间不超过5分钟。 1.3 搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。 1.4 每次搅拌量应视使用量多少而定，以保证40分钟以内将拌合 好的灌浆料用完。 2、施工准备 2.1、设备基础表面应进行凿毛处理。清扫设备基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时，设备基础表面应充分湿润。灌浆前1小时，清除积水。 2.2、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。 2.3、模板顶部标高应高出设备底座上表面50mm。 2.4、将波纹管及螺栓套筒周围的所有基础表面全部进行二次灌浆。 2.5、灌浆中如出现跑浆现象，应及时处理。 3、较长设备或轨道基础灌浆应采用分段施工。即采用跳仓法施工，每段长度不超过5m， 4、EA-501灌浆料进行二次灌浆时，应符合下列要求。 4.1、EA-501灌浆料进行二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中排气。不得从四侧同时进行灌浆。 4.2、灌浆开始后必须连续进行、不能间断。并尽可能缩短灌浆时间。 4.3、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动EA-501灌浆料，严禁从灌浆层的中、上部推动，以确保灌浆层的匀质性。 4.4、设备基础灌浆完毕后，应在灌浆后3~6小时沿设备边缘向外切45度斜角以防止自由端产生裂缝。如无法进行切边处理，应在灌浆后3~6小时用抹刀将灌浆层表面压光。 五、养护 采用自然养护1.灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，并加盖湿草袋保持湿润。2.采用塑料薄膜覆盖时，EA-501灌浆料的
注浆加固施工方案 报告编写：审核：总工程师： 河北XXXXXX）勘察设计有限公司 、工程概况： 该工程座落在邯郸市西北部，建设大街西侧。砖窑路北侧。属于太行东麓冲积平原区域，拟处理建筑物位于整个场地东侧，主楼18 层，附楼为四层，土地为民用耕地，土体以耕土、粉质黏土、黏土为主。场地平整便于后期各方面施工。 二、工程施工项目描述：
据甲方及施工方描述，西侧主楼原有CFG桩，附楼因四层框架， 相对承载力要求，通过勘察提供数据来看，承载力符合其使用要求，所以设计采用了天然地基，基础形式采用条形基础，而未做其他基础处理方式。 现该建筑物出现了西高东低的偏倾沉降趋势，位差高达100 多mm处理已刻不容 缓。 原因及处理办法： 因基础处理方式差异，造成主附楼沉降速率不一样，地基浸水后边，已形成西硬东软的趋势。 大气自然影响原因，今年邯郸市极端天气频发，降水量处于几十年最高，而且拟处理建筑物所处位置（相对周围地形）为低地平地，极易汇水。推测积水渗水导致地基土浸湿变软承载力降低。甲方描述，今年七月份前期楼房沉降均匀，为正常自然固结沉 降。但 从7 月19日到28 日，突发暴雨后积水浸泡后，楼房整体陡降70-80mm， 并发生附楼整体东斜北倾扭转的情况。扭转位差达20mm后期沉降持 续发展，直至现在。但沉降逐渐趋缓，现建筑物沉降相对稳定。 顺和岩土公司提供的土层分析报告显示，土层饱和度最大为90%，几近饱和土，而且各土层饱和度均在70%以上，土质较软。初步判断 为今年极端天气大气补水导致地基承载力下降所致。 为满足生活要求，从安全角度出发，建议采用以下两种形式相结 合： 1、采用旋喷桩柱脚托换加压力固结注浆，达到后期阻沉抗偏倾滑移的效果。
和县善厚镇九连圩横河段堤防加固工程 施工2标 锥探灌浆施工方案 安徽天之路建筑工程有限公司 和县善厚镇九连圩横河段堤防加固工程 施工二标项目经理部 2017年7月
锥探灌浆施工方案 一、工程概况 横河位于和县善厚镇高祖行政村境内，起点为张尹柏村、终点为司家圩拐，全长约5.127km，是滁河右岸支流。本次横河治理工程起点为张尹柏村、终点为司家圩拐，主要是解决右岸堤防（桩号： K2+480.3～K5+126.9）防洪标准不够的问题。本标段堤防加固工程按Ⅲ级堤防标准建设，堤身隐患处理采用粘土锥探灌浆。老堤现状平均地面高程为6.5m，平均堤顶高程15.5m，灌浆孔深入堤基以下约1.5m，平均深孔约8.5m。灌浆孔沿现状堤顶中心线方向呈梅花状布置成四排，排距1.5m，孔距2.0m，孔径24~30mm，分两序进行施工。 二、工程地质 本标段堤防加固段堤身填土以轻粉质壤土为主，存在渗透变形、地基不均沉降等地质问题。灌浆工程用粘土料分布在退堤后的河滩地上，工程区沿线取土场较多，储量丰富。 三、工艺流程 锥探灌浆施工程序为：施工准备、钻孔、制浆、灌浆、封孔等。 （详见下图） 四、灌浆试验 1、试验说明 （1）灌浆作业开工前，施工单位应编制详细的施工方案，报送监理人审批。 （2）施工单位通过灌浆试验修改或最终确定以下灌浆控制参 数： 1）选定制浆土料、确定浆液容重；
2）确定灌浆控制压力； 3）确定复灌次数和复灌间隔时间； 4）确定堤身位移和裂缝控制指标等。 （3）灌浆试验结束后，施工单位应对试验成果进行分析，并将试验的详细记录和试验分析成果报送监理人。 2、浆液试验 （1）施工单位应按监理人指示对灌浆所用土料和浆液进行试验。土料试验包括：颗粒分析、有机质含量及可溶盐含量等；浆液试验包括：容重、粘度、稳定性、胶体率及失水量等。 （2）用于现场灌浆试验的浆液水土比以及掺和料、外加剂等的品种及其掺量应通过浆液试验选择，并将试验成果报送监理人。

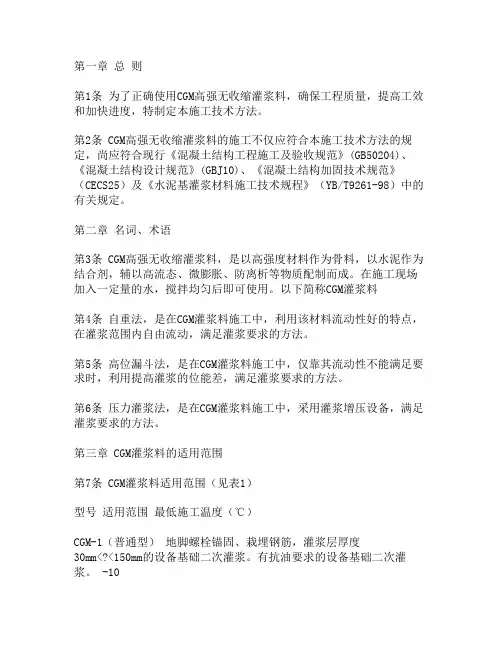

第一章总则 第1条为了正确使用CGM高强无收缩灌浆料，确保工程质量，提高工效和加快进度，特制定本施工技术方法。 第2条 CGM高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定，尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261-98）中的有关规定。 第二章名词、术语 第3条 CGM高强无收缩灌浆料，是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量的水，搅拌均匀后即可使用。以下简称CGM灌浆料 第4条自重法，是在CGM灌浆料施工中，利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。 第5条高位漏斗法，是在CGM灌浆料施工中，仅靠其流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。 第6条压力灌浆法，是在CGM灌浆料施工中，采用灌浆增压设备，满足灌浆要求的方法。 第三章 CGM灌浆料的适用范围 第7条 CGM灌浆料适用范围（见表1） 型号适用范围最低施工温度（℃） CGM-1（普通型）地脚螺栓锚固、栽埋钢筋，灌浆层厚度 30mm
