高强无收缩灌浆料
产品简介
灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。它在施工现场加入一定量的水，搅拌均匀后即可使用。
在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。
产品特点
具有自流性好，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。
▲早强高强浇后1-3天强度高30-50Mpa以上，缩短工期。
▲自流态现场只需加水搅拌，直接灌入设备基础，砂浆自流，施工免振，确保无振动、长距离的灌浆施工。
▲微膨胀浇注体长期使用无收缩，保证设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期安全运行。
▲抗油渗在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保。
▲耐久性 200万次疲劳试验，50次冻融环境试验强度无明显变化。
▲耐侯性好 -40℃～600℃长期安全使用
▲低碱耐蚀严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。
应用范围
灌浆料主要用于：地脚螺栓锚固、飞机跑道的抢修、核电设备的固定、路桥工程的加固、机器底座、钢结构与地基怀口、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造、旧混凝土结构的裂缝治理，机电设备安装，轨道及钢结构安装，静力压桩工程封桩，墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及各种道路、桥梁、隧道、机场等抢修工程。
灌浆料分类
1、高强通用型灌浆料，主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆，有抗油要求的设备基础二次灌浆。
2、高强豆石型加固灌浆料，主要用于：灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm），有抗油要求的设备基础二次灌浆。
3、高强超细型专用灌浆料，主要用于：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆。
4、高早强型专用灌浆料，主要用于：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm<δ<200mm二次灌浆抢工期工程，路面快速修复。
使用方法
1．基础处理
清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应清除积水。
2．确定灌浆方式
根据设备机座的实际情况，选择相应的灌浆方式，由于灌浆料具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。
3．支模
根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。
4．灌浆料的搅拌
按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。
5．灌浆
灌浆施工时应符合下列要求：
1）浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。
2）灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。
3）在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。
4）每次灌浆层厚度不宜超过100mm。
5）较长设备或轨道基础的灌浆，应采用分段施工。每段长度以7m为宜。
6）灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。
7）设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。
8）在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。
9）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。
10）灌浆中如出现跑浆现象，应及时处理。
11）当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。
6、养护
1）灌浆时日平均匀温度不应低于5℃，灌浆完毕后30分钟内，应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被、湿草袋等进行养护，或在灌浆层终凝后立即洒水保湿养护。养护时间不得少于7d。
2）冬季施工时，养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。3）在不同温度条件下的养护时间和拆模时间表
日最低气温(℃) 拆模时间(h) 养护时间(d)
-10～0 96 24
0～5 72 10
5～15 48 7
≥15 24 7
4）拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃时，应采用保温材料覆盖养护。
5）如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，可采用人工加热养护方式；养护措施应符合国家现行标准《建筑工程冬期施工规程》JGJ104的有关规定。
参考用量
参考用量计算以2.28~2.4吨/立方米的依据，计算实际使用量。
包装贮运
1、包装规格：50kg/袋，存放在通风干燥处并防止阳光直射。
2、保质期为3个月，超出保质期应复检合格后方可使用。
3、不含有苯系物、卤代烃、甲醛、重金属等成分，无毒、无味、无污染、不燃不爆，可按一般货物运输。二次灌浆料主要成分，性能指标，使用方法
二次灌浆料用途以及注意事项
用途：△设备基础二次灌浆△地脚螺栓锚固及钢筋栽埋△混凝土结构加固和修补产品特点:
1. 早强、高强：1-3天抗压强度30-50Mpa以上。
2. 抗离析性能：高强无收缩灌浆料克服了现场使用中因加水量偏多所导致的离析现象。
3. 绿色环保：不含有苯系物、卤代烃、甲醛、重金属等成分，无毒、无味、无污染、不燃不爆，可按一般货物运输。
4. 微膨胀性：保证设备与基础之间紧密接触，二次灌浆后无收缩。
5. 自流性高：可填充全部空隙，满足设备二次灌浆的要求
6.可冬季施工：允许在-10℃气温下进行室外施工。
7. 耐久性强：经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。
8. 抗开裂能力：现场使用中因加水量不确定、环境温度不确定以及养护条件限制等因素裂纹
现象。
施工前的准备
1、机器搅拌:混凝土搅抖机或砂浆搅抖机;
2、人工搅拌:搅拌槽及铁铲若干;
3、水桶若干;
4、台秤若干;
5、流槽;
6、高位漏斗、灌浆管及管接头;
7、灌浆助推器;
8、模板(钢模、木模);
9、草袋、岩棉被等;
10、棉纱、胶带;
施工方法及示意图：
第一步：基础处理
基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。
第二步：支摸
1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。
2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。
3、模板顶部标高应高出设备底座上表面50mm。
4、灌浆中如出现跑浆现象，应及时处理。
第三步：灌浆料配制
1、一般地，按通用加固型按12-14%的标准加水搅拌,豆石加固型按9-10%的标准加水搅拌。
2、推荐采用机械搅拌方式，搅拌时间一般为1-2分钟（严禁用手电钻式搅拌器）。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。
3、每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。
4、现场使用时，严禁在HGM灌浆料中掺入任何外加剂、外掺料。
第四步：灌浆施工方法
1、较长设备或轨道基础，应采用分段施工。
2、二次灌浆时，应符合下列要求。①、二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中的排气。不得从四侧同时进行灌浆。②、灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。③、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动HGM灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。④、设备基础灌浆完毕后，应在灌浆后3-6小时沿设备边缘向外切45度斜角（见下图）以防止自由端产生裂缝，如无法进行切边处理，应在灌浆后3-6小时后用抹刀将灌浆层表面压光。⑤、当灌浆层厚度超过150mm时，应采用豆石加固型高强无收缩灌浆料。⑥、当设备基础灌浆量较大时，豆石加固型灌浆料的搅拌应采用机械搅拌方式，以保证灌浆施工。
第五步：养护1、灌浆完毕后30分钟内应立即加盖湿草盖或岩棉被,并保持湿润。2、冬季施工时,养护措施还应符合现行<<钢筋混凝土工程施工及验收规范>>(GB50204)的有关规定。3、灌浆料达到拆膜时间后，可进行设备安装,具体时间参见“拆膜和养护时间及环境温度的关系表”。4、在设备基础灌浆完毕后，如有要剔除部分,可在灌浆完毕后3-6小时后,即灌浆层硬化前用抹刀或铁锨工具轻轻铲除。5、不得将正在运转的机器的震动传给设备基础，在二次灌浆后应停机24-36小时,以免损坏未结硬的灌浆层。
设备安装过程中的二次灌浆

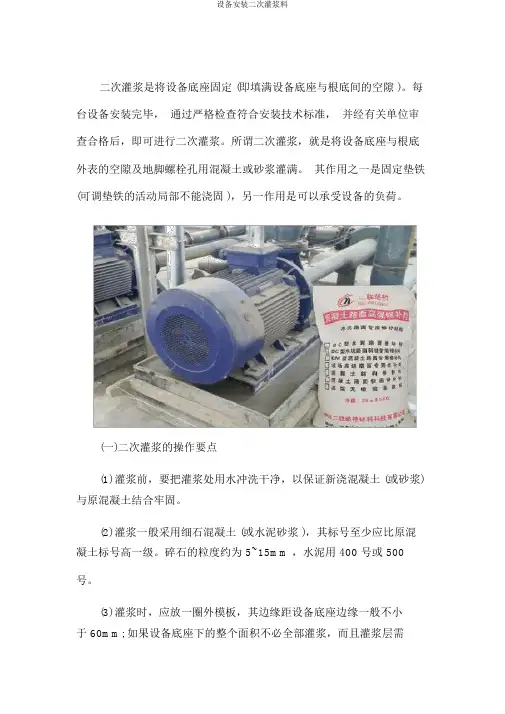

每台设备安装完毕，通过严格检查符合安装技术标准，并经有关单位审查合格后，即可进行二次灌浆。
所谓二次灌浆，就是将设备底座与基础表面的空隙及地脚螺栓孔用混凝土或砂浆灌满。其作用之一是固定垫铁（可调垫铁的活动部分不能浇固），另一作用是可以承受设备的负荷。（一）二次灌浆的操作要点
（1）灌浆前，要把灌浆处用水冲洗干净，以保证新浇混凝土（或砂浆）与原混凝土结合牢固
（2）灌浆一般采用细石混凝土（或水泥砂浆），其标号至少应比原混凝土标号高一级。碎石的粒度约为5~15mm，水泥用400号或500号。"
（3）灌浆时，应放一圈外模板，其边缘距设备底座边缘一般不小于60mm；如果设备底座下的整个面积不必全部灌浆，而且灌浆层需承受设备负荷时，还要放内模板，以保证灌浆层的质量。内模板到设备底座外缘的距离应大于100mm，同时也不能小于底座面边宽。灌浆层的高度，在底座外面应高于底座的底面。灌浆层的上表面应略有坡度（坡度向外），以防油、水流入设备底座。
（4）灌浆工作要连续进行，不能中断，要一次灌完。混凝土或砂浆要分层捣实。捣实时，不能集中在一处捣，要保持地脚螺栓和安装平面垂直。
（5）灌浆后，要洒水养护，养护日期不少于一周。待混凝土养护达到其强度的70%以上时，才允许拧紧地脚螺栓。
（二）压浆法
为了使垫铁和设备底座底面、灌浆层接触更好，可采用压浆法。其操作方法如下：
（1）先在地脚螺栓上点焊一根小圆钢，作为支承垫铁的托架,点焊的强度以保证压浆时能被胀脱为度。
（2）将焊有小圆钢的地脚螺栓串入设备底座的螺栓孔。
（3）设备用临时垫铁组初步找正。
（4）将调整垫铁的升降块调至最低位置，并将垫铁放到小圆钢上，将地脚螺栓的螺母稍稍拧紧，使垫铁与设备底座紧密接触，暂时固定在正确位置上。
（5）灌浆时，一般应先灌满地脚螺栓孔，待混凝土达到规定强度的75%后，再灌垫铁下
面的压浆层，压浆层的厚度一般为30~50mm。
（6）压浆层达到初凝后期（手指揿压，还能略有凹印）时，调整升降块，胀脱小圆钢，将压浆层压紧
（7）压浆层达到规定强度的75%后，拆除临时垫铁组，进行设备最后的找正。
（8）当不能利用地脚螺栓支承调整垫铁时，可采用螺钉调整垫铁或斜垫支承调整垫铁。待压浆层达到初凝后期时，松开调整螺钉或拆除斜垫铁，调整升降块，将压浆层压紧。
以上是查相关资料所知。
【【二次灌浆料】】 哈尔滨千山易安居刘正强专家 抗离析性能：高强无收缩灌浆料克服了现场使用中因加水量偏多所导致的离析现象二次灌浆料千山易安居刘正强专家灌浆材料的顶级应用，绿色环保：不含有苯系物、卤代烃、甲醛、重金属等成分，无毒、无味、无污染、微膨胀性：保证设备与基础之间紧密接触，二次灌浆后无收缩爆，可按一般货物运输自流性高：可填充全部空隙，满足设备二次灌浆的要求可冬季施工：允许在-10℃气温下进行室外施工。耐久性强：经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后 强度明显提高。 。现已在电力、机械、冶金、化工、石油、建筑等行业广泛应用。 一. 技术特性 1、早强、高强1天抗压强度≥20Ｍpa；3天抗压强度≥30Ｍpa；28天抗压强度≥75Ｍpa。 2、微膨胀性保证设备与基础之间紧密接触，二次灌浆后无收缩。 3、自流性高可填充全部空隙，满足设备二次灌浆的要求 4、抗离析克服了现场使用中因加水量偏多所导致的离析现象。 5、抗开裂现场使用中因加水量不确定、环境温度不确定以及养护条件限制等因素裂纹现象。 6、耐久性强经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。 7、可冬季施工允许在-10℃气温下进行室外施工。 三. 使用方法 1．灌浆前，要把填充空间清理干净，预湿； 2．使用CGM/HGM需现场加水拌成灌浆材料，加水量(重量比)根据型号不同，为：12-14％3．最好用机械搅拌，人工搅拌时需用力拌均匀。搅拌时间不少于5分钟，否则达不到所需流动度； 4．灌注孔或小空间时，可用人工插捣，灌注机器底凹或杯口时，可用竹片插捣或用小振捣棒振捣，一定要把气体赶跑，灌注密实，稍干后，把外露面抹平搓毛，注意振捣时不可过振；5．灌注完毕，经12小时便要浇水养护或用湿草袋覆盖养护，养护14天。注：CGM/HGM 灌注料干容重2300 kg／m3，即每方用料量为2.3吨；施工及养护温度不得低于0℃。 四. 主要用途 1．大型设备和精密设备地脚螺栓与机座锚固。 2．钢结构(如钢轨、钢架、钢柱等)与基础固接的灌注。 3．后张法预应力钢筋灌浆。 4．梁、柱加固。 5．地铁、隧道、地下工程逆打法施工缝嵌固。 6、墙体结构的加厚及漏渗水的修复 所谓高温季节二次灌浆料的施工是指在日平均气温超过25℃的条件下进行二次灌浆料施
设备基础二次灌浆的施工方法 1、灌浆准备 需要灌浆的部位主要有汽机基座、锅炉基础、各类风机及一般设备基础。 灌浆前必须由安装单位、业主、监理工程师共同签发的设备基础灌浆通知单，才能准备灌浆。 2、现场准备 清理干净所需灌浆的区域，对较深的预埋螺栓孔应用空压机吹扫，然后用清水冲洗，去除灌 浆区砼表面的油脂，将砼表面凿毛。 支模要牢固、美观、可靠、不漏浆，并留有排气孔。灌浆前24小时清水浸泡，达到灌时不再 吸水的要求。 在灌浆开始前，把浮水清除干净，使砼表面成湿饱和状态。 工具准备： 压力灌浆泵、搅拌、运输工具，浇筑、捣实工具；量具。 材料准备（按照设计要求准备）： 对于细石砼灌浆的部位，砂石、水泥必须符合设计及规范要求。 3、技术准备 熟悉图纸和《作业指导书》，明确灌浆材料的种类和技术要求，由试验室对材料进行分析和 试验，选定符合要求的配合比，成立专职灌浆小组，由工程技术人员进行技术培训，专门从事本 工程的灌浆操作。 4、灌浆操作 对一个独立的灌浆部位作业应连续进行，材料、工具、人力准备充分，技术员、质检员、试 验员必须坚守岗位指导作业。灌浆材料配合比按重量比配制，搅拌机搅拌，开始灌浆后应连续作 业直至灌完。 灌浆时对于平面部位应始终由一边灌注，直到另一边溢出，灌螺栓孔时应用专用的锥形筒另 一端用胶管连接，直接送至螺栓孔底部，对于各类设备台板底部灌满后应用锤去检验是否有孔洞 或漏浆部位。灌浆振捣用小直经振动棒。 灌浆完成后，应将表面压平压光，并用湿草袋覆盖，洒水养护７天。 5、试验和检验 灌浆材料的配合比，应由试验室根据所需材料做好试配，确定最佳配合比，对于加水直接拌 合的灌浆材料其加水量应根据设计强度和施工流动性由试验室确定。流动性试验合格后取样做 100mm立方体试块3组，一组用于７天强度，一组用于28天试压，另一组备用，均须达到设计强 度的要求。 施工时做好施工记录，包括；灌浆部位、日期、水温、材料配合比搅拌后浆温、流动性的试验，试验员、技术员、质安员均应签字，作为交工资料。
首钢京唐1580mm热轧主厂房结构 二次灌浆施工方案 审批： 审核： 编制： 编制单位：首建三公司第八项目部 编制日期：2009年6月 一、工程概况及现场实际情况： 首建三分公司第八项目部所承建的首钢京唐联合有限公司1580mm 热轧主厂房地下室1~7#轴线土建部分，土建部分施工于2009年7月基本施工完毕。2009年8月开始进入大面积设备安装阶段，由于受外界因素影响，我单位所施工土建部位结构整体标高上升30mm左右，为了配合设备安装所有基础表面全部凿除了30mm左右。 二、材料准备： 灌浆料采用普通型EA-501高强度无收缩灌浆料，成型用水量 13.5%。人工搅拌：搅拌槽及铁铲若干；可配合混凝土震动棒或手电钻式搅拌器使用；水桶若干、台秤、量杯、高位漏斗、模板、草袋、岩棉被、河砂。 三、施工方法： 1 EA-501灌浆料的拌和 1.1、EA-501灌浆料拌和时，加水量按随货提供的产品合格证上的 用水量加入，搅拌均匀即可使用。在满足施工流动度的条件下尽
量降低用水量。拌合用水应采用饮用水，使用其他水，应符合现 行《混凝土用水标准》的规定。 1.2 EA-501灌浆料的拌合可采用机械搅拌或人工搅拌。推荐采用 强制式机械搅拌方式，应先加入3/4的用水量拌合1~2分钟，其后 加入剩余水量搅拌至均匀。整个搅拌时间不超过5分钟。 1.3 搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。 1.4 每次搅拌量应视使用量多少而定，以保证40分钟以内将拌合 好的灌浆料用完。 2、施工准备 2.1、设备基础表面应进行凿毛处理。清扫设备基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时，设备基础表面应充分湿润。灌浆前1小时，清除积水。 2.2、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。 2.3、模板顶部标高应高出设备底座上表面50mm。 2.4、将波纹管及螺栓套筒周围的所有基础表面全部进行二次灌浆。 2.5、灌浆中如出现跑浆现象，应及时处理。 3、较长设备或轨道基础灌浆应采用分段施工。即采用跳仓法施工，每段长度不超过5m， 4、EA-501灌浆料进行二次灌浆时，应符合下列要求。 4.1、EA-501灌浆料进行二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中排气。不得从四侧同时进行灌浆。 4.2、灌浆开始后必须连续进行、不能间断。并尽可能缩短灌浆时间。 4.3、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动EA-501灌浆料，严禁从灌浆层的中、上部推动，以确保灌浆层的匀质性。 4.4、设备基础灌浆完毕后，应在灌浆后3~6小时沿设备边缘向外切45度斜角以防止自由端产生裂缝。如无法进行切边处理，应在灌浆后3~6小时用抹刀将灌浆层表面压光。 五、养护 采用自然养护1.灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，并加盖湿草袋保持湿润。2.采用塑料薄膜覆盖时，EA-501灌浆料的
第一章总则 第1条为了正确使用CGM高强无收缩灌浆料，确保工程质量，提高工效和加快进度，特制定本施工技术方法。 第2条 CGM高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定，尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261-98）中的有关规定。 第二章名词、术语 第3条 CGM高强无收缩灌浆料，是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。在施工现场加入一定量的水，搅拌均匀后即可使用。以下简称CGM灌浆料 第4条自重法，是在CGM灌浆料施工中，利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。 第5条高位漏斗法，是在CGM灌浆料施工中，仅靠其流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。 第6条压力灌浆法，是在CGM灌浆料施工中，采用灌浆增压设备，满足灌浆要求的方法。 第三章 CGM灌浆料的适用范围 第7条 CGM灌浆料适用范围（见表1） 型号适用范围最低施工温度（℃） CGM-1（普通型）地脚螺栓锚固、栽埋钢筋，灌浆层厚度 30mm
CGM-1（加固型）灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm）。有抗油要求的设备基础二次灌浆。 -10 CGM-2（普通型）灌浆层厚度30mm 5 CGM-2（加固型）灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm）。 5 CGM-4（超流态）灌浆层厚度在2mm -5 （表1） 第8条 CGM灌浆料的施工应在规定的温度范围施工。否则，应采取相应措施。 第四章施工前的准备 第9条 CGM灌浆料施工前应准备： 1．机械搅拌：混凝土搅拌机或砂浆搅拌机； 2．人工搅拌：搅拌槽及铁铲若干； 3．水桶若干； 4．台秤若干； 5．高位漏斗、灌浆管及管接头； 6．流槽；
设备基础二次灌浆 1、CGM灌浆料二次灌浆，其工艺应符合《设备基础二次灌浆施工工艺》的要求。 2、设备基础二次灌浆前，应根据实际情况选择相应的灌浆方式。 设备基础二次灌浆 1、CGM灌浆料二次灌浆，其工艺应符合《设备基础二次灌浆施工工艺》的要求。 2、设备基础二次灌浆前，应根据实际情况选择相应的灌浆方式。 3、施工准备 （1）设备基础表面应进行凿毛处理。清扫设备基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时，设备基础表面应充分湿润。灌浆前1小时，清除积水。（2）按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。 （3）模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。 （4）模板顶部标高应高出设备底座上表面50mm。 （5）灌浆中如出现跑浆现象，应及时处理。 4、CGM灌浆料的拌和应按本施工技术方法第“二”条规定进行。 5、较长设备或轨道基础的灌浆，应采用分段施工。即采用跳仓法施工，每段长度不应超过5m。 6、用高位漏斗法灌浆，从设备底座中央或一侧开始灌浆。 7、CGM灌浆料进行二次灌浆时，应符合下列要求。 （1）CGM灌浆料二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中的排气。不得从四侧同时进行灌浆。 （2）灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。 （3）在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动CGM灌浆料，严禁从灌浆层的中、上部推动，以确保灌浆层的匀质性。 （4）设备基础灌浆完毕后，应在灌浆后3~6小时沿设备边缘向外切45℃斜角（见图3 ）以防止自由端产生裂缝。如无法进行切边处理，应在灌浆后3~6小时用抹刀将灌浆层表面压光 一、二次灌浆的定义及作用 （一）二次灌浆的定义 基础浇灌时，预先留出安装地脚螺栓的孔（即预留孔），在设备安装时将地脚螺栓放入孔内，再灌入混凝土或水泥砂浆，使地脚螺栓固定，这种方法称为二次灌浆。 （二）二次灌浆的作用 设备检测调整合格后，应尽快进行二次灌浆。二次灌浆层主要起防止垫板松动的作用。二次灌浆的混凝土与基础一样，只不过石子的大小应视二次灌浆层的厚度不同而适当选取。为了使二次灌浆层充满底座下面高度不大的空间，通常选用的石子都要比基础的小。浇灌过程中应注意不要碰动垫板和设备。 （三）浇灌砂浆 每台设备安装完毕，通过严格检查符合安装技术标准，并经有关单位审查合格后，即可进行灌浆。 灌浆就是将设备底座与基础表面的空隙及地脚螺栓孔用混凝土或砂浆灌满。其作用之一是固定垫铁（可调垫铁的活动部分不能浇固），另一作用是可传递一些设备负荷到基础上。 （四）灌浆操作要点 （1）灌浆前，要把灌浆处用水冲洗干净，以保证新浇混凝土（或砂浆）与原混凝土牢固结合。
武钢烧结厂五烧车间烟气脱硫工程 设备基础二次灌浆层浇筑砼 施 工 方 案 武汉钢铁集团宏信置业发展有限公司 2013年12月20日
武钢烧结厂五烧车间烟气脱硫工程 设备基础二次灌浆层浇筑砼施工方案 一、工程概况： 武汉钢铁（集团）拟在武钢烧结厂五烧车间兴建烟气脱硫环保工程，本工程建筑物包括脱硫塔、浓缩塔、硫铵车间、硫铵溶液罐等。脱硫塔土建基础直径16米，高2.0米，浓缩塔土建基础直径为12.5米，高1.75米。现脱硫塔、浓缩塔设备底板支架现已安装完毕，根据设计图纸的要求，现需对设备基础进行二次浇筑。 二、施工准备 1、设备依据施工图纸已坐标定位。 2、各项安装要求已达到规范要求。 3、预留地脚孔或设备底座与基础之间的灌浆，应符合国家标准的规定。 4、预留孔灌浆前，地脚孔内已清理、无杂物。 5、基础表面清理干净，应先用稀灰浆洒地脚孔。 三、施工技术要求： 1、设备基础二次浇筑的混凝土采用商品砼。 2、设备基础二次浇筑混凝土标号为C30细石混凝土。 3、灌浆开始后，必须连续进行，不能间断，并尽可能缩短灌浆时间。 4、浇筑砼必须要用振动器进行振捣密实，确保二次浇筑的混凝土与设备部件紧密咬合。并用抹子抹平并收光，确保砼表面光滑平整，并用抹子抹平，混凝土浇筑完毕后必须养护28天后方可使用。 四、施工程序 设备基础二次灌浆步骤：设备底板支架安装→清除螺栓表面油污及铁锈→
螺栓孔内表面、基础表面浇水湿润→灌浆→养护。 1、进行浇筑时，用水管清洗浇筑部位的灰尘、泥污，然后用风管吹干，随后进行洒水浇筑。 2、使用高频砼振动器振捣严实。严禁出现蜂窝状现象。 五、二次灌浆施工 1、二次灌浆前应检查垫铁是否点焊定位。 2、当设备底座下，不需全部灌浆时，应敷设内模板。 3、外模板至设备底座面外缘距离不宜小于60mm，模板拆除后，表面应进行抹面处理。 4、二次灌浆层的用料，采用细石混凝土。 5、二次灌浆时，必须连续进行浇灌，设备底部与二次灌浆层相结合的表面，必须充满并捣实。 6、灌浆结束，清理现场及设备表面，做到工完料净场地清。 六、安全技术措施 （一）砼振动器使用安全技术措施 1、严格按照砼振动器使用说明书进行操作。 2、操作人员应严格按照安全规则进行操作，遵守相关的安全规定，配备必要的安全防护工具。 3、风管接头与振动器连接管随时注意松动脱落，应及时扭紧，高压直通必须用U型卡连接牢固，不能用铁丝代替。 （二）其他安全措施 1、在施工期间，注意来往车辆。施工地点，严禁车辆通行。 2、进入施工地点，必须有专人检查施工地点的安全情况，确保设备、材
高强无收缩灌浆料 产品简介 灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。它在施工现场加入一定量的水，搅拌均匀后即可使用。 在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。 产品特点 具有自流性好，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。 ▲早强高强浇后1-3天强度高30-50Mpa以上，缩短工期。 ▲自流态现场只需加水搅拌，直接灌入设备基础，砂浆自流，施工免振，确保无振动、长距离的灌浆施工。 ▲微膨胀浇注体长期使用无收缩，保证设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期安全运行。 ▲抗油渗在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保。 ▲耐久性 200万次疲劳试验，50次冻融环境试验强度无明显变化。 ▲耐侯性好 -40℃～600℃长期安全使用 ▲低碱耐蚀严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。 应用范围 灌浆料主要用于：地脚螺栓锚固、飞机跑道的抢修、核电设备的固定、路桥工程的加固、机器底座、钢结构与地基怀口、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造、旧混凝土结构的裂缝治理，机电设备安装，轨道及钢结构安装，静力压桩工程封桩，墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及各种道路、桥梁、隧道、机场等抢修工程。 灌浆料分类 1、高强通用型灌浆料，主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆，有抗油要求的设备基础二次灌浆。 2、高强豆石型加固灌浆料，主要用于：灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm），有抗油要求的设备基础二次灌浆。 3、高强超细型专用灌浆料，主要用于：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆。 4、高早强型专用灌浆料，主要用于：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm<δ<200mm二次灌浆抢工期工程，路面快速修复。 使用方法 1．基础处理 清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应清除积水。 2．确定灌浆方式 根据设备机座的实际情况，选择相应的灌浆方式，由于灌浆料具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。 3．支模
二次灌浆工程施工方案 1. 主要施工工艺流程 一个独立的灌浆区域的灌浆作业应连续，材料、人力都要有足够的准备，除管理人员坚守岗位外，施工人员应稍有富余，以便应付突发事件。灌浆配合比应使用重量比，尽量使用搅拌机搅拌，条件不允许时也可使用人工搅拌，但一定注意要搅拌均匀。灌浆一旦开始，就要保证连续进行。除严格遵循西卡产品技术说明书做法外，基本工艺还需遵循下述做法。 1基本施工流程 基础与设备基座的清理→灌浆接触面的湿润→支设模板→灌浆料搅拌、灌浆→养护→拆模清理 2清理 按图纸设计要求需灌浆部分在安装前要凿掉20mm后混凝土，标高由原混凝土面13.54m凿至13.52m，并在此标高处将螺栓套管切割掉，待设备就位后灌无收缩高强度灌浆料。灌浆前要对混凝土表面进行清理，用棉纱、破布、空压机、压力水等去除汽机台板（设备基座底板）表面的油脂、松散材料和灰尘，不得留有松动的碎石、浮浆、浮灰、油污等。 3灌浆接触面的湿润 由于汽机基座厚度、面积等均较大，灌浆前24小时内对灌浆部位进行浇水湿润，注意应将砼接触面湿透，并在灌浆前对沟槽、凹槽内的积水吸干，在二次灌浆前基础表面及螺栓孔内不得有积水。 4支设模板 因灌浆料流动性较大，因此模板支设要牢固，所有模板之间缝隙，模板和砼之间的缝隙必须进行密封，避免浆液露出，模板上口应高出灌浆面100㎜。 汽机基座内侧模板，由于汽机安装后已无施工操作面，因此，安装前应预先支设模板，根据设计图纸要求，模板采用250mm宽，3mm厚钢板与已经预留的预埋件T1010A焊接。保证挡板与原混凝土构件接触面严密。但在灌浆前应检查钢板是否已遭破坏，如破坏，应尽量恢复密致。 模板应提前加工完成，灌浆高度50～100㎜时，可使用木方将周围模板连成
灌浆料是一种使用广泛的施工材料，具有自流性好，快硬、早强、高强、无收缩、微膨胀等特点。无毒、无害、不老化、对水质及周围环境无污染，因此得到广大消费者的青睐。 微膨胀灌浆料在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。可以改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。其主要用于地脚螺栓锚固、飞机跑道的抢修、核电设备的固定、路桥工程的加固、机器底座、钢结构与地基怀口等。 在使用过程中，一般需要注意这些事项： 1、加固程序 加固施工最好按照：发现、提出问题、鉴定检测、加固设计、专业施工4个步骤进行，加固后应使结构的强度、刚度、抗裂度、稳定性和耐久性满足要求。由于每个步骤都牵涉不同的机构，可能都要发生一定的费用，甲方可以委托加固公司办理以上事宜。加固设计应根据原设计图纸、工程现状和当前载荷要求，确定那些构件哪些方面承载能力不足，按照现行技术规范、标准的要求进行设计。 2、加固卸荷
加固一般都存在新加部分应力滞后的问题，为了使新老结构尽可能的共同受力，加固前先卸去原结构所承受的荷载，加固后再重新施加是较好的方法。完全和精确卸荷可采用千斤顶反向加荷；简单卸荷可仅移去活荷载，并避免施工荷载。 3、构造措施 加固设计不属常规设计，客户一般接触少，对于相关规范、标准、材料指标熟知程度也较差，且有些加固方法目前尚未制订统一标准。在加固过程中，可能会出现注意到加固设计的主要方面，但构造措施等方面常被遗漏的现象，如应设置的附加锚固措施等，忽视这些问题会给工程质量带来隐患，在复杂、多重的加固设计中，客户应与有经验的技术人员进行沟通。 想了解更多关于微膨胀灌浆料相关信息，可以到南京叶红特种建筑有限公司咨询了解一下。这是一家集科研、生产、销售与技术咨询为一体的特种建材企业，主营产品：高强无收缩灌浆料、支座灌浆料、套筒灌浆料、聚合物抗裂砂浆，膨胀剂、道路修补料、水下不分散灌浆料、水下速凝抗分散注浆料、压浆料等产品。

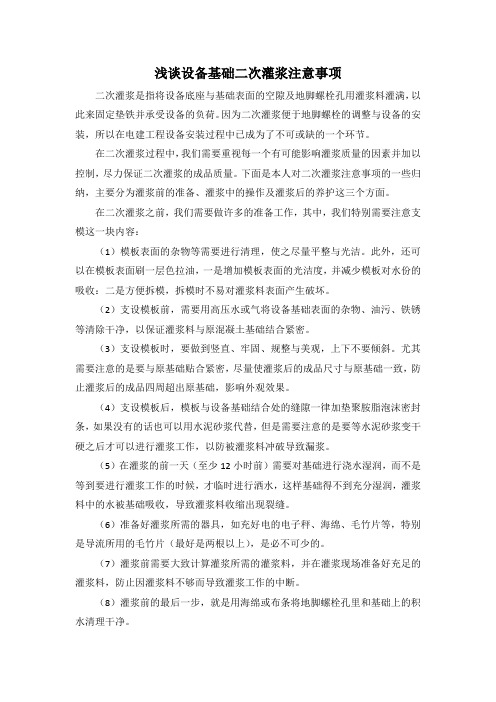

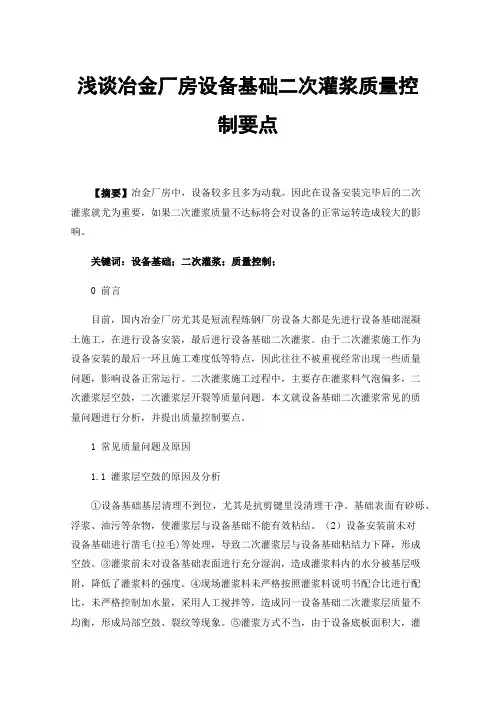

浅谈设备基础二次灌浆注意事项 二次灌浆是指将设备底座与基础表面的空隙及地脚螺栓孔用灌浆料灌满，以此来固定垫铁并承受设备的负荷。因为二次灌浆便于地脚螺栓的调整与设备的安装，所以在电建工程设备安装过程中已成为了不可或缺的一个环节。 在二次灌浆过程中，我们需要重视每一个有可能影响灌浆质量的因素并加以控制，尽力保证二次灌浆的成品质量。下面是本人对二次灌浆注意事项的一些归纳，主要分为灌浆前的准备、灌浆中的操作及灌浆后的养护这三个方面。 在二次灌浆之前，我们需要做许多的准备工作，其中，我们特别需要注意支模这一块内容： （1）模板表面的杂物等需要进行清理，使之尽量平整与光洁。此外，还可以在模板表面刷一层色拉油，一是增加模板表面的光洁度，并减少模板对水份的吸收：二是方便拆模，拆模时不易对灌浆料表面产生破坏。 （2）支设模板前，需要用高压水或气将设备基础表面的杂物、油污、铁锈等清除干净，以保证灌浆料与原混凝土基础结合紧密。 （3）支设模板时，要做到竖直、牢固、规整与美观，上下不要倾斜。尤其需要注意的是要与原基础贴合紧密，尽量使灌浆后的成品尺寸与原基础一致，防止灌浆后的成品四周超出原基础，影响外观效果。 （4）支设模板后，模板与设备基础结合处的缝隙一律加垫聚胺脂泡沫密封条，如果没有的话也可以用水泥砂浆代替，但是需要注意的是要等水泥砂浆变干硬之后才可以进行灌浆工作，以防被灌浆料冲破导致漏浆。 （5）在灌浆的前一天（至少12小时前）需要对基础进行浇水湿润，而不是等到要进行灌浆工作的时候，才临时进行洒水，这样基础得不到充分湿润，灌浆料中的水被基础吸收，导致灌浆料收缩出现裂缝。 （6）准备好灌浆所需的器具，如充好电的电子秤、海绵、毛竹片等，特别是导流所用的毛竹片（最好是两根以上），是必不可少的。 （7）灌浆前需要大致计算灌浆所需的灌浆料，并在灌浆现场准备好充足的灌浆料，防止因灌浆料不够而导致灌浆工作的中断。 （8）灌浆前的最后一步，就是用海绵或布条将地脚螺栓孔里和基础上的积水清理干净。
二次灌浆施工工艺 This model paper was revised by the Standardization Office on December 10, 2020
二次灌浆工程施工方案 1.主要施工工艺流程 一个独立的灌浆区域的灌浆作业应连续，材料、人力都要有足够的准备，除管理人员坚守岗位外，施工人员应稍有富余，以便应付突发事件。灌浆配合比应使用重量比，尽量使用搅拌机搅拌，条件不允许时也可使用人工搅拌，但一定注意要搅拌均匀。灌浆一旦开始，就要保证连续进行。除严格遵循西卡产品技术说明书做法外，基本工艺还需遵循下述做法。 1基本施工流程 基础与设备基座的清理→灌浆接触面的湿润→支设模板→灌浆料搅拌、灌浆→养护→拆模清理 2清理 按图纸设计要求需灌浆部分在安装前要凿掉20mm后混凝土，标高由原混凝土面凿至，并在此标高处将螺栓套管切割掉，待设备就位后灌无收缩高强度灌浆料。灌浆前要对混凝土表面进行清理，用棉纱、破布、空压机、压力水等去除汽机台板（设备基座底板）表面的油脂、松散材料和灰尘，不得留有松动的碎石、浮浆、浮灰、油污等。 3灌浆接触面的湿润 由于汽机基座厚度、面积等均较大，灌浆前24小时内对灌浆部位进行浇水湿润，注意应将砼接触面湿透，并在灌浆前对沟槽、凹槽内的积水吸干，在二次灌浆前基础表面及螺栓孔内不得有积水。
4支设模板 因灌浆料流动性较大，因此模板支设要牢固，所有模板之间缝隙，模板和砼之间的缝隙必须进行密封，避免浆液露出，模板上口应高出灌浆面100㎜。 汽机基座内侧模板，由于汽机安装后已无施工操作面，因此，安装前应预先支设模板，根据设计图纸要求，模板采用250mm宽，3mm厚钢板与已经预留的预埋件T1010A焊接。保证挡板与原混凝土构件接触面严密。但在灌浆前应检查钢板是否已遭破坏，如破坏，应尽量恢复密致。 模板应提前加工完成，灌浆高度50～100㎜时，可使用木方将周围模板连成整体。灌浆高度大于100㎜时，可用普通工艺进行配模，模板支设完成后，可采用12#铅丝将模板与设备底板整体拉结，保证灌浆过程中模板不产生整体位移。 如灌浆部位平面尺寸与设备基础平面尺寸相等，灌浆的侧模下口应伸入原有砼面以下500㎜，并采用可靠加固措施。 模板接缝处贴海绵条，使模板接缝严密，同时应控制模板内表面的平整度和接缝高低差。 模板下口，即模板与已浇筑砼接触面应粘贴2～3到海绵条，待模板支设完成后可以采用砂浆进行封堵。 5灌浆料的搅拌及灌浆 灌浆料搅拌
设备基础灌浆施工方案 一、工程概况 该工程大型设备与基础连接采用锚栓连接。设备底板与砼基础表面间设计有50mm的二次灌浆层。根据图纸设计要求与设备厂家提供的灌浆要求文件，本工程采用高强无收缩水泥灌浆料。 设备基础上机械设备安装完毕由监理组织验收交给土建单位进行二次灌浆。 二、编制依据 《机械设备安装工程施工及验收通用规范》（GB 50231-2009）《化工机器安装工程施工及验收通用规范》（HG 20203-2000）《水泥基灌浆材料施工技术规程》（YB/T926-98） 《水泥取样法》（GB/T12573-2008） 设备生产厂家提供的技术文件 施工蓝图 三、施工准备 3.1需要二次灌浆的设备基础，安装和土建单位办理移交手续。 3.2根据供货厂家提供的产品资料，按照施工程序报验，无收缩灌浆料已经到现场，进场取样复试合格，已经通过报验。 3.3清理设备基础，准备浇灌漏斗和软管，搅拌器，搅拌桶。 3.4关注今后几天天气情况，确保灌浆当日无雨水。 四、操作工艺 4.1我方在将设备基础移交安装单位前，按照规范和相关技术文
件对设备基础表面进行处理。按照规范要求基础表面进行凿毛处理，每100mm*100mm/3`5个点，深10mm，以暴露坚硬混凝土的表层；如设备厂家对基础表面处理有特别技术要求的，按厂家技术指导文件执行，清扫设备基础表面，不得有碎石、浮灰、油污和脱模剂等杂物。待安装单位联合相关单位验收合格，并进行设备安装作业完成后，向我公司发出设备基础灌浆委托单。 4.2我方在接到安装单位设备基础灌浆委托单后，立即组织相关方和总包专业工程师对设备基础进行灌浆前的检查，确定设备在一次灌浆前已经初步找平、找正，预埋螺栓已经找正且离预留洞壁大于15mm，检查合格后，由总包专业工程师通知监理、业主对设备一次灌浆就绪进行检查验收，合格后，开始对基础浇水湿润。 4.3灌浆料的配制： 在灌浆料运出保存室前，检查其是否过期，有无结块，如有过期或结块现象出现，不得使用。 浆液按照产品合格证上推荐的水料比确定加水量（13.5±0.2%），拌合用水采用合格饮用水。 现在正处于三月末，经连日来气温检测记录显示，日气温维持在13-26℃，水温维持在6-10℃，是较佳的二次灌浆环境，在此环境温度下灌浆时浆液温度能达到5℃以上的国家标准。 浇水湿润24时候，组织人员进行浆液的配置，浆液采用手电钻式搅拌器在搅拌桶内进行搅拌。（搅拌桶用大油桶三分之一改制，搅拌器用手电钻和Φ10钢筋上焊一铁片组成）。先在搅拌桶加入规定量的水（10.5%，此次加水减少3%的加水量，若不够再加，以免一次加水过多，造成配合比错误，），然后将一半灌浆料倒入搅拌30秒后再将剩下的料倒入桶内一起搅拌 2 分钟。搅拌时上下左右移动，以使桶底桶壁粘附的料得到充分的搅拌，在搅拌过程当中叶片尽量不要提
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工准备 (1) 3.1、机具准备 (1) 3.2、人员准备 (2) 3.3、技术准备 (2) 四、施工工序与工艺 (2) 4.1施工顺序 (2) 4.2施工方法及要求 (2) 五、安全文明施工的措施 (4) 5.1安全文明施工组织机构 (4) 5.2施工安全要求和环境条件 (5) 5.3危险源辨识与预控一览表 (5) 5.4环境因素识别与评价一览表 (9) 六、强条执行计划 (12)
二次灌浆作业指导书 一、编制依据 1.1、《建筑施工手册》(第四版) 1.2、《电力建设施工质量验收及评价规程第1部分：土建工程》（DL∕T 5210.1-2012） 1.3、《建筑工程施工质量验收统一标准》(GB50300-2013) 1.4、《建筑地基基础工程施工质量验收规范》（GB50202-2009） 1.5、《工程建设标准强制性条文（电力部分）》（2011年版） 1.6、《水泥基灌浆材料应用技术规范》（GB/T50448-2008） 1.7、《建筑工程施工现场供用电安全规范》（GB50194-93） 1.8、《施工现场临时用电安全技术规范》（JGJ46-2005） 1.9、《建筑施工安全检查标准》（JGJ59-2011） 1.10、《电力建设安全工作规程》(DL5009.1-2002) 二、工程概况 鹤壁鹤淇电厂上大压小2×600MW 级超超临界机组工程项目位于鹤壁市淇县庙口乡，东北距鹤壁开发区约 8km，东距国道 107 约3km，西距省道S222约1km、南邻拟建的范辉高速约2km 。 全场内上部为钢结构体系，所有钢柱需在吊装完进行二次灌浆；主厂房、锅炉房、汽轮发电机、锅炉地下设施等建筑物内的各种设备基础，在安装专业将对应设备、机器、台板或螺栓安装就位准确后，需进行螺栓孔、台板的二次灌浆工作。 二次灌浆料选用GM高强灌浆料，该材料具有自流态、微膨胀性、早强高强特性、耐久性好、耐油性好、施工方便等优点。 三、施工准备 3.1、机具准备

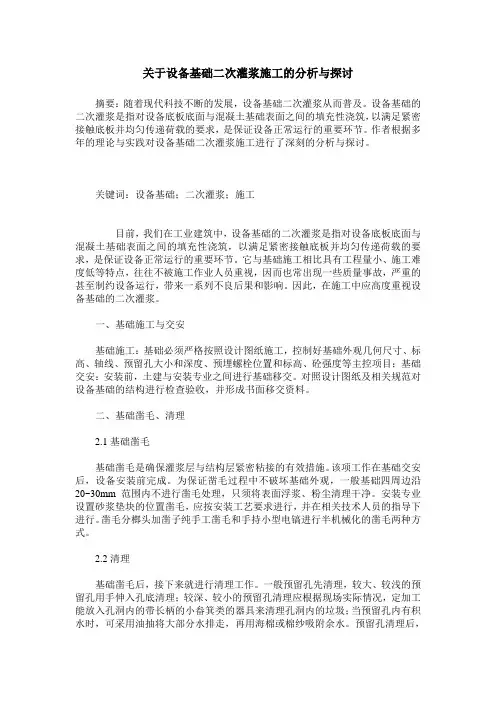

关于设备基础二次灌浆施工的分析与探讨 摘要：随着现代科技不断的发展，设备基础二次灌浆从而普及。设备基础的二次灌浆是指对设备底板底面与混凝土基础表面之间的填充性浇筑，以满足紧密接触底板并均匀传递荷载的要求，是保证设备正常运行的重要环节。作者根据多年的理论与实践对设备基础二次灌浆施工进行了深刻的分析与探讨。 关键词：设备基础；二次灌浆；施工 目前，我们在工业建筑中，设备基础的二次灌浆是指对设备底板底面与混凝土基础表面之间的填充性浇筑，以满足紧密接触底板并均匀传递荷载的要求，是保证设备正常运行的重要环节。它与基础施工相比具有工程量小、施工难度低等特点，往往不被施工作业人员重视，因而也常出现一些质量事故，严重的甚至制约设备运行，带来一系列不良后果和影响。因此，在施工中应高度重视设备基础的二次灌浆。 一、基础施工与交安 基础施工：基础必须严格按照设计图纸施工，控制好基础外观几何尺寸、标高、轴线、预留孔大小和深度、预埋螺栓位置和标高、砼强度等主控项目；基础交安：安装前，土建与安装专业之间进行基础移交。对照设计图纸及相关规范对设备基础的结构进行检查验收，并形成书面移交资料。 二、基础凿毛、清理 2.1基础凿毛 基础凿毛是确保灌浆层与结构层紧密粘接的有效措施。该项工作在基础交安后，设备安装前完成。为保证凿毛过程中不破坏基础外观，一般基础四周边沿20~30mm范围内不进行凿毛处理，只须将表面浮浆、粉尘清理干净。安装专业设置砂浆垫块的位置凿毛，应按安装工艺要求进行，并在相关技术人员的指导下进行。凿毛分榔头加凿子纯手工凿毛和手持小型电镐进行半机械化的凿毛两种方式。 2.2清理 基础凿毛后，接下来就进行清理工作。一般预留孔先清理，较大、较浅的预留孔用手伸入孔底清理；较深、较小的预留孔清理应根据现场实际情况，定加工能放入孔洞内的带长柄的小畚箕类的器具来清理孔洞内的垃圾；当预留孔内有积水时，可采用油抽将大部分水排走，再用海棉或棉纱吸附余水。预留孔清理后，
