一、阴极保护中电位测量的原则

在对管/地电位测量的时候,有三种意义:

①衡量土壤腐蚀性性的一个参数就是没有施加阴极保护的管/地电位;

②用来判断阴极保护程度的另外一个重要参数就是施加阴极保护管/地电位;

③判断干扰程度的一个重要的指标就是有干扰时候的管/地电位。

根据电化学保护来理解管/地电位,所测量的管/地电位必须是纯极化电流,这种电位中不应该含有土壤的IR降,这样就能够使测量的结果非常可靠。这种影响表现为,涂覆良好,极化完全的管道测量出来的断电极化电位是没有什么变化的,裸金属状态下就会有少许变化。

二、如何限制阴极保护电位

众所周知,防腐层和阴极保护相结合,是埋地管道腐蚀控制的最佳方案。经验表明,有涂层但没有阴极保护的埋地管道,会比裸管更容易发生腐蚀穿孔。尽管阴极保护是对涂层的有利辅助,但它对于涂层的破坏作用也不能被忽视。阴极保护对于涂层的破坏表现在两方面:

1.阴极保护所产生的碱性环境将加速涂层的老化;

2.阴极保护产生的氢气将造成涂层的剥落,阴极剥离。

阴极保护

第1章阴极保护研究现状 1.1 研究背景及意义 随着我国管道建设并行及交叉情况的不断增加,多路阴极保护系统间干扰问题不断的暴露出来,再考虑到这类干扰数量大、难发现、安全隐患大等特点,有必要开展并行及交叉管道阴极保护系统间干扰相关技术研究。在研究手段上,阴极保护数值模拟技术的发展为研究上述干扰问题提供了一个有效的技术手段,已经具备了定量研究防腐层性能、阴极保护电位、土壤电阻率、阳极地床间距、防腐层漏点分布等因素与干扰程度之间关系的能力,并在此基础上建立有关多路阴极保护系统干扰程度评断、检测方法、缓解措施的技术规范和标准,确保油气管道安全平稳高效运行。 多路阴极保护系统间干扰主要特点有:干扰点数量大、常规检测难发现和安全隐患大。干扰点数量大的原因源于干扰的形式多样性。首先,各管道独立的阴极保护系统将会大大增加管道线路上阳极地床的分布密度,受干扰的管道每经过一次地床附近将会在地床附近强电场作用下强制吸收电流,并在远离地床的交叉点或防腐层缺陷点释放所吸收的电流,产生腐蚀区或孔烛;其次,各条管道防腐层性能、阴极保护电位和土壤电阻率等方面的差异很可能会导致在管道交叉点附近一条管道从另外一条管道吸收电流,导致一条管道在一定区域内欠保护,另一条保护电位提高的情况;最后,地床埋设间距不合适将会导致地床之间的强干扰,导致恒电位输出不正常。 预测一条长输并行管道线路来自阴极保护系统间干扰的地方可能多达上百处,这些干扰点因各条管道防腐层性能、阴极保护电位、土壤电阻率、与阳极床间距等因素的不同干扰严重程度各异。 阴极保护常规电位通常是在阴极保护枯处进行测量,测试桩一般间距1公里左右,而阴极保护系统间干扰通常的作用范围在地床或管道交叉点附近百米量级,所以仅靠日常的阴极保护电位测量很难发现这种局部直流干扰。应该建立针对并行和交叉管道阴极保护系统间干扰评价、检测方法、缓解措施相关的技术规范和标准。从杂散电流角度讲,多路阴极保护系统之间的干扰属于稳态直流干扰范畴,如果长时间干扰程度严重会对被干扰的管道造成巨大安全隐患,特别是在交叉点附近出现防腐层漏点的情况下,局部腐她速度会剧烈增加。目前,国内外尚没有有关并行及交叉管道阴极保护系统间干扰的技术规范和标准,相关的研究也比较少。 1.2 国内外埋地管道阴极保护技术现状及发展趋势

阴极保护测试桩安装与测量方法技术

阴极保护测试桩安装和测量方法技术 说 明 文 件 河南邦信防腐材料有限公司 技术部 (欢迎下载,请勿转载)

阴极保护测试桩外观: 阴极保护测试桩说明书: 测试桩又称为测试桩检测桩,阴极保护桩,电位测试桩,电流测试桩。 按材质可分为钢制测试桩、水泥测试桩、塑钢测试桩、碳钢测试桩。按使用环境可分为城网测试桩,埋地管道测试桩等。主要用于埋地管道阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。测试桩可用于管道电位、电流、绝缘性能的测试,也可用于覆盖层检漏及交直流干扰的测试。 河南邦信公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩、防爆型测试桩,采用最新工艺表面喷塑镀锌,有效防止测试桩在使用中本身的腐蚀。河南邦信公司的测试桩采用无缝焊接技术,经久耐用,美观大方,是阴极保护参数测试桩理想选择。钢管测

试桩的说明: 河南邦信公司生产的钢管测试桩主要有普通钢管测试桩、防雨型钢管测试桩。 常用尺寸如下: 测试桩类型直径长度 钢管测试桩Φ 108 1.5 米- 3 米 防雨测试桩Φ 108 1.5 米- 3 米 测试桩的分类: 1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。钢质测试桩又分为碳钢测试桩和不锈钢测试桩。 2、按功能分: ●电位测试桩:主要用于检测保护电位 ●牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数 ●电流测试桩:测量管中电流 ●保护效果测试桩:连接测试片 可根据客户需求生产不同形状、不同规格产品.

阴极保护水泥测试桩生产图片: 阴极保护水泥测试桩内部接线端子图片:

阴极保护钢制电流测试桩(喷塑)图片: 阴极保护钢制电位测试桩内部测试板图片:

管道阴极保护的电位极性和自然电位

管道阴极保护的电位极性和自然电位 采用直流数字式电压表测量管地电位的时候,应该将电压表的负接线柱(COM)与硫酸铜电极连接,正接线柱(V)与管道连接。仪表指示的是管带相对于硫酸铜参比电极的电位值,正常情况下显示负值。 如果采用直流指针式电压表测量管地电位的时候,应该将电压表的负接线柱与管道连接在一起,正接线柱与硫酸铜电极连接,在指针没有发生反转的情况下,所记录的数据都应该加上负号。 自然电位:管道在施加阴极保护之前,测量的管道电位为腐蚀电位(自然电位)。测量被保护管道之前,应该首先确认管道是在没有施加任何阴极保护措施的状态中,如果要测量的管道已经实施过一定量的阴极保护措施的就应该选择在完全断电24小时以后的情况中进行。接下来应该根据阴极保护设计进行测量接线,将电压表接地极连接在参比电极上,将电压表的正极与被保护管道连接。数字电压表读数为负值。最后将电压表调制2V的量程上读取数据,做好管地电位值及极性记录,注明该电位值的名称、参比电极。 通电电位,这种方法比较适合在被保护管道正在施加阴极保护电流的时候,用于管道对其环境电解质如土壤等电位的测量。通过这种方法测量得到的电位数据包括管道极化电位数值和回路中其他所有电压降的和。 在测量通电电位之前,首先应该做的是确认整个阴极保护系统运行正常,管道已经充分极化。接下来开始正式的测量工作,将硫酸铜

电极放置在管道上方地表的潮湿土壤上,应该保证硫酸铜电极底部与土壤接触良好。 将电位表的测量线连接在被保护管道上和硫酸铜电极上。然后将电压表调至正确的量程上,普通情况下为2V档,读取上面测量出的数据,一定要注意做好管地电位数值和管道极性电位数据的记录,并注明该电位值的名称。

埋地油气管道阴保电位测量方法(附图)

油气管道阴极保护电位测量方法 河南邦信防腐材料有限公司 2017年3月整理

1、概述 阴极保护是一种减缓或抑制金属电化学腐蚀的方式,是一种基于电化学腐蚀机理的保护方法。通过给腐蚀电池补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面发生阴极极化,电极电位趋于同一负电位,从而减小管道表面的电位差,减缓或抑制腐蚀电池的电化学反应。 阴极保护的实现方式有两种:一种是牺牲阳极法;另一种是强制电流法。牺牲阳极阴极保护方式是选择一种电极电位比被保护管道金属更负的活泼金属或合金(如镁、锌),将其与被保护管道相连并置于同一电解质环境中,活泼金属或合金在腐蚀电池中称为阳极优先腐蚀溶解,为被保护管道提供阴极保护保护电流。阳极释放出的电子转移到被保护管道表面,使被保护管道发生阴极极化,从而抑制腐蚀实现保护。阳极由于被腐蚀消耗,故称之为牺牲阳极(见图1)。 图1 牺牲阳极阴极保护示意图 强制电流阴极保护是利用外部的直流电源作阴极保护的极化电源,将电源的负极接被保护管道,将电源的正极接至辅助阳极,在阴极保护电流的作用下,使管道表面整体发生充分的阴极极化,从而减缓或抑制管道的腐蚀实现保护(见图2)。

图2强制电流阴极保护示意图 管道与其相邻电解质(土壤)的电位差称为管地电位。管地电位是用来评价埋地管道阴极保护系统的运行状况及其有效性的重要指标。因此掌握管地电位的测量方法是很必要的。常用的管地电位测量内容主要有通电电位、断电电位、牺牲阳极接入点的管地电位以及极化探头(试片)电位的测量。 2、常用管地电位测量方法 2.1测量连线 一般采用直流数字式电压表测量管地电位,测量时将电压表的负接线柱(COM)与参比电极(一般采用铜-饱和硫酸铜参比电极,CSE)连接,正接线柱(V)与管道连接,测(见图3)。仪表指示的是管道相对于硫酸铜参比电极电极的电位值,正常情况下显示负值。

钢制管道阴极保护电位检查片测试方法及应用

管道阴极保护电位检查片 测 试 方 法 及 应 用 河南汇龙合金材料有限公司2018年3月整理 技术部刘珍

摘要 根据相关标准规定,钢制埋地管道阴极保护效果评价应采用断电电位指标,现场测试通常使用同步中断法,但其并不适用于无法同步中断管中阴极保护电流,以及受杂散电流干扰的管段。阴极保护电位检查片可以解决这一难题,通过模拟管道防腐层漏点,利用检查片的瞬间断开电位实现近似管道断电电位的测量。本文详细介绍了管道阴极保护电位检查片的适用范围、设计、安装、测试及分析等内容,通过具体实施案例明确了数据记录的规范性,并验证了测试方法的可行性,为该方法的推广应用奠定实践基础。 引言 钢质埋地管道通常是采用防腐层和阴极保护联合保护的方式,防腐层作为第一层堡垒,利用其良好的绝缘性、抗渗透性及机械性能达到防腐目的;阴极保护系统作为第二道防线,可在防腐层破损或存在微孔处,通过保护电流对管道施加阴极极化,从而减缓或消除管壁腐蚀。根据GB/T 21448-2008《埋地钢质管道阴极保护技术规范》,管道阴极保护效果评价应采用断电电位指标,现场测试通常使用GPS 同步中断法,但其并不适用于无法同步中断管中阴极保护电流,以及受杂散电流干扰的管段。

阴极保护电位检查片可以解决这一难题,通过模拟管道防腐层漏点,利用检查片的瞬间断开电位实现近似管道断电电位的测量。阴极保护电位检查片是用于模拟被调查管道阴极极化后电位的检查片,将其埋设在管道测试点处,检查片部分裸露,其余部分有防腐层,检查片的埋设状态、材质均与管道相同,通过电缆与管道连接起来,这样检查片的裸露部分就模拟了管道的一个防腐层漏点。当管道处于阴极保护状态时,管道被保护电流极化的同时,检查片也会被极化为与管道相同的程度,只需测量检查片的瞬时断开电位,即可代表管道测量点的断电电位。NACE SP0502-2010《管道外腐蚀直接评价方法》认为检查片的断电电位近似于管道防腐层漏点处的阴极保护电位,能够评估管道阴极保护效果。1适用范围 阴极保护电位检查片能够评价埋地钢制管道阴极保护效果,只要能将检查片连接在管道上便可应用,尤其适用于同步中断法受限制的下列情况: (1)不能同步中断保护系统内多台恒电位仪提供的阴极保护电流; (2)存在外部阴极保护系统影响,难以中断该保护系统的恒电位仪;

阴极保护工作原理

阴极保护基本原理 容: 一、腐蚀电位或自然电位 每种金属浸在一定的介质中都有一定的电位,称之为该金属的腐蚀电位(自然电位)。腐蚀电位可表示金属失去电子的相对难易。腐蚀电位愈负愈容易失去电子,我们称失去电子的部位为阳极区,得到电子的部位为阴极区。阳极区由于失去电子(如,铁原子失去电子而变成铁离子溶入土壤)受到腐蚀而阴极区得到电子受到保护。 相对于饱和硫酸铜参比电极(CSE),不同金属的在土壤中的腐蚀电位(V) 金属电位(CSE)高纯镁-1.75 镁合金(6%Al,3%Zn,0.15%Mn) -1.60 锌-1.10 铝合金(5%Zn) -1.05 纯铝-0.80 低碳钢(表面光亮) -0.50to-0.80 低碳钢(表面锈蚀) -0.20to-0.50 铸铁-0.50 混凝土中的低碳钢-0.20 铜-0.20 在同一电解质中,不同的金属具有不同的腐蚀电位,如轮船船体是钢,推进器是青铜制成的,铜的电位比钢高,所以电子从船体流向青铜推进器,船体受到腐蚀,青铜器得到保护。钢管的本体金属和焊缝金属由于成分不一样,两者的腐蚀电位差有时可达0.275V,埋入地下后,电位低的部位遭受腐蚀。新旧管道连接后,由于新管道腐蚀电位低,旧管道电位高,电子从新管道流向旧管道,新管道首先腐蚀。同一种金属接触不同的电解质溶液(如土壤),或电解质的浓度、温度、气体压力、流速等条件不同,也会造成金属表面各点电位的不同。二、参比电极 为了对各种金属的电极电位进行比较,必须有一个公共的参比电极。饱和硫酸铜参比电极,其电极电位具有良好的重复性和稳定性,构造简单,在阴极保护领域中得到广泛采用。不同参比电极之间的电位比较: 土壤中或浸水钢铁结构最小阴极保护电位(V)被保护结构相对于不同参比电极的电位 饱和硫酸铜氯化银锌饱和甘汞 钢铁(土壤或水中)-0.85 -0.75 0.25 -0.778 钢铁(硫酸盐还原菌)-0.95 -0.85 0.15 -0.878 三、阴极保护 阴极保护的原理是给金属补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面各点达到同一负电位,金属原子不容易失去电子而变成离子溶入溶液。有两种办法可以实现这一目的,即,牺牲阳极阴极保护和外加电流阴极保护。1、牺牲阳极阴极保护是将电位更负的金属与被保护金属连接,并处于同一电解质中,使该金属上的电子转移到被保护金属上去,使整个被保护金属处于一个较负的相同的电位下。该方式简便易行,不需要外加电源,很少产生腐蚀干扰,广泛应用于保护小型(电流一般小于1安培)或处于低土壤电阻率环境下(土壤电阻率小于100欧姆.米)的金属结构。如,城市管网、小型储罐等。根据国有关资料的报道,对于牺牲阳极的使用有很多失败的教训,认为牺牲阳极的使用寿命一般不会超过3年,最多5年。牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳,限制了阳极的电流输出。本人认为,产生该问题的主要原因是阳极成份达不到规要求,其次是阳极所处位置土壤电阻率太高。因此,设计牺牲阳极阴极保护系统时,除了严格控制阳极成份外,一定要选择土壤电阻率低的阳极床位置。2、外加电流阴极保护是通过外加直流电源以及辅助阳极,迫使电流从土壤中流向被保护金属,使被保护金属结构电位低于周围环境。该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构,如:长输埋地管

管道阴极保护电位检查片测试方法及应用

管道阴极保护电位检查片测试方法及应用 河南邦信防腐材料有限公司 2017年3月整理

摘要 根据相关标准规定,钢制埋地管道阴极保护效果评价应采用断电电位指标,现场测试通常使用同步中断法,但其并不适用于无法同步中断管中阴极保护电流,以及受杂散电流干扰的管段。阴极保护电位检查片可以解决这一难题,通过模拟管道防腐层漏点,利用检查片的瞬间断开电位实现近似管道断电电位的测量。本文详细介绍了管道阴极保护电位检查片的适用范围、设计、安装、测试及分析等内容,通过具体实施案例明确了数据记录的规范性,并验证了测试方法的可行性,为该方法的推广应用奠定实践基础。 引言 钢质埋地管道通常是采用防腐层和阴极保护联合保护的方式,防腐层作为第一层堡垒,利用其良好的绝缘性、抗渗透性及机械性能达到防腐目的;阴极保护系统作为第二道防线,可在防腐层破损或存在微孔处,通过保护电流对管道施加阴极极化,从而减缓或消除管壁腐蚀。根据GB/T 21448-2008《埋地钢质管道阴极保护技术规范》,管道阴极保护效果评价应采用断电电位指标,现场测试通常使用GPS同步中断法,但其并不适用于无法同步中断管中阴极保护电流,以及受杂散电流干扰的管段。 阴极保护电位检查片可以解决这一难题,通过模拟管道防腐层漏点,利用检查片的瞬间断开电位实现近似管道断电电位的测量。阴极保护电位检查片是用于模拟被调查管道阴极极化后电位的检查片,将其埋设在管道测试点处,检查片部分裸露,其余部分有防腐层,检查片的埋设状态、材质均与管道相同,通过电缆与管道连接起来,这样检查片的裸露部分就模拟了管道的一个防腐层漏点。当管道处于阴极保护状态时,管道被保护电流极化的同时,检查片也会被极化为与管道相同的程度,只需测量检查片的瞬时断开电位,即可代表管道测量点的断电电位。NACE SP0502-2010《管道外腐蚀直接评价方法》认为检查片的断电电位近似于管道防腐层漏点处的阴极保护电位,能够评估管道阴极保护效果。 1 适用范围 阴极保护电位检查片能够评价埋地钢制管道阴极保护效果,只要能将检查片连接在管道上便可应用,尤其适用于同步中断法受限制的下列情况: (1)不能同步中断保护系统内多台恒电位仪提供的阴极保护电流; (2)存在外部阴极保护系统影响,难以中断该保护系统的恒电位仪; (3)存在直接连接的、不能中断的牺牲阳极;

阴极保护的基本知识

阴极保护的基本知识 阴极保护是基于电化学腐蚀原理的一种防腐蚀手段。 阴极保护是基于电化学腐蚀原理的一种防腐蚀手段。美国腐蚀工程师协会(NACE)对阴极保护的定义是:通过施加外加的电动势把电极的腐蚀电位移向氧化性较低的电位而使腐蚀速率降低。牺牲阳极阴极保护就是在金属构筑物上连接或焊接电位较负的金属,如铝、锌或镁。阳极材料不断消耗,释放出的电流供给被保护金属构筑物而阴极极化,从而实现保护。外加电流阴极保护是通过外加直流电源向被保护金属通以阴极电流,使之阴极极化。该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构。 保护电位是指阴极保护时使金属腐蚀停止(或可忽略)时所需的电位。实践中,钢铁的保护电位常取-0.85V(CSE),也就是说,当金属处于比-0.85V(CSE)更负的电位时,该金属就受到了保护,腐蚀可以忽略。 阴极保护是一种控制钢质储罐和管道腐蚀的有效方法,它有效弥补了涂层缺陷而引起的腐蚀,能大大延长储罐和管道的使用寿命。根据美国一家阴极保护工程公司提供的资料,从经济上考虑,阴极保护是钢质储罐防腐蚀的最经济的手段之一。 网状阳极阴极保护方法 网状阳极阴极保护方法是目前国际上流行且成熟的针对新建储罐罐底外壁的一种有效的阴极保护新方法,在国际和国内都得到了广泛应用。网状阳极是混合金属氧化物带状阳极与钛金属连接片交叉焊接组成的外加电流阴极保护辅助阳极。阳极网预铺设在储罐基础中,为储罐底板提供保护电流。 网状阳极保护系统较其它阴极保护方法具有如下优点: 1)电流分布均匀,输出可调,保证储罐充分保护。 2)基本不产生杂散电流,不会对其它结构造成腐蚀干扰。 3)不需回填料,安装简单,质量容易保证。 4)储罐与管道之间不需要绝缘,不需对电气以及防雷接地系统作任何改造。 5)不易受今后工程施工的损坏,使用寿命长。 6)埋设深度浅,尤其适宜回填层比较薄的建在岩石上的储罐。 7)性价比高,造价仅为目前镁带牺牲阳极的1倍;虽然长期由恒电位仪提供

阴极保护与案例分析

标题:阴极保护基本原理[精华] 内容: 一、腐蚀电位或自然电位 每种金属浸在一定的介质中都有一定的电位,称之为该金属的腐蚀电位(自然电位)。腐蚀电位可表示金属失去电子的相对难易。腐蚀电位愈负愈容易失去电子,我们称失去电子的部位为阳极区,得到电子的部位为阴极区。阳极区由于失去电子(如,铁原子失去电子而变成铁离子溶入土壤)受到腐蚀而阴极区得到电子受到保护。 相对于饱和硫酸铜参比电极(CSE),不同金属的在土壤中的腐蚀电位(V) 金属电位(CSE) 高纯镁 -1.75 镁合金(6%Al,3%Zn,0.15%Mn) -1.60 锌 -1.10 铝合金(5%Zn) -1.05 纯铝 -0.80 低碳钢(表面光亮) -0.50to-0.80 低碳钢(表面锈蚀) -0.20to-0.50 铸铁 -0.50 混凝土中的低碳钢 -0.20 铜 -0.20 在同一电解质中,不同的金属具有不同的腐蚀电位,如轮船船体是钢,推进器是青铜制成的,铜的电位比钢高,所以电子从船体流向青铜推进器,船体受到腐蚀,青铜器得到保护。钢管的本体金属和焊缝金属由于成分不一样,两者的腐蚀电位差有时可达0.275V,埋入地下后,电位低的部位遭受腐蚀。新旧管道连接后,由于新管道腐蚀电位低,旧管道电位高,电子从新管道流向旧管道,新管道首先腐蚀。同一种金属接触不同的电解质溶液(如土壤),或电解质的浓度、温度、气体压力、流速等条件不同,也会造成金属表面各点电位的不同。 二、参比电极 为了对各种金属的电极电位进行比较,必须有一个公共的参比电极。饱和硫酸铜参比电极电极,其电极电位具有良好的重复性和稳定性,构造简单,在阴极保护领域中得到广泛采用。不同参比电极之间的电位比较: 土壤中或浸水钢铁结构最小阴极保护电位(V) 被保护结构相对于不同参比电极的电位 饱和硫酸铜氯化银锌饱和甘汞 钢铁(土壤或水中) -0.85-0.75 0.25 -0.778 钢铁(硫酸盐还原菌)-0.95-0.85 0.15 -0.878 三、阴极保护 阴极保护的原理是给金属补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面各点达到同一负电位,金属原子不容易失去电子而变成离子溶入溶液。有两种办法可以实现这一目的,即,牺牲阳极阴极保护和外加电流阴极保护。 1、牺牲阳极阴极保护是将电位更负的金属与被保护金属连接,并处于同一电解质中,使该金属上的电子转移到被保护金属上去,使整个被保护金属处于一个较负的相同的电位下。该方式简便易行,不需要外加电源,很少产生腐蚀干扰,广泛应用于保护小型(电流一般小于1安培)或处于低土壤电阻率环境下(土壤电阻率小于100欧姆.米)的金属结构。如,城市管网、小型储罐等。根据国内有关资料的报道,对于牺牲阳极的使用有很多失败的教训,认为牺牲阳极的使用寿命一般不会超过3年,最多5年。牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳,限制了阳极的电流输出。本人认为,

阴极保护系统中的重要参数

阴极保护系统中的重要参数 自然电位是参比电极在使用中的一个重要的采集数据,是被保护金属埋进土壤之后,在没有外部电流的影响下对大地的电位。自然电位会根据外部环境的不同而发生改变,其中影响自然电位比较多的因素有被保护金属结构的材质,结构的表面情况,周围土质的情况,土壤中含水量的多少。一般情况下有基本防腐涂层的埋地管道的自然电位在-0.40到0.70V CSE之间。如果管道所处的环境中是雨季土壤非常湿润,这时候的管道的自然电位就会偏负一点,一般取平均值为 -0.55V CSE。在特殊的环境中参比电极也应该根据环境不同而选择不同的类型,比如储罐内壁的专用参比电极,它是用在储罐内壁或者其他水介质中阴极保护电位的测量。这种专用参比电极的构造是将纯锌棒固定在一个多孔的非金属外壳中,保证电极不要和被保护设备有直接接触。储罐内壁专用参比电极的电位在套筒内,用以避免直接与器壁接触,电极电位是-1.10V CSE,电位稳定,漂移或者极化小于5%,结构保护电位应该低于+0.25V。储罐内壁专用参比电极的电极主要成分有:A1小于0.005%,Cd小于0.003%,Fe小于0.0014%,Cu小于0.002%,Pb小于0.003%,Zn为余量。最小保护电位是指在被保护金属能够完全处在可以被保护状态的时候所需要的最低的电位值。普通情况下被保护金属在电解质溶液中,参比电极极化电位达到金属阳极区的开路电位的时候就被认为是到了完全保护状态。最大保护电位,跟之前所描述的一样保护电位并不是越低越好而是有一定限度的,如果管道的保护电位过于低那么就会造成被保护管道的防腐层存在漏

点的地方出现大量的析出氢气,最终导致防腐涂层与管道的脱离,这就是常说的阴极脱离,这种情况不仅会造成管道防腐层的失效,而且还会导致大量的电能不断消耗,碱性环境会加速防腐层的老化。 氢原子的析出还有可能造成被保护管道发生氢鼓包现象最终还会引发氢脆断裂,因此一定要把电位控制在比析氢电位稍正的电位值,这个被调整出来的电位被称之为最大保护电位。如果阴极保护系统超过了最大保护电位时被称之为过保护。这里需要强调的是,判断一段管道是不是处于过保护状态,要根据管道的断电电位来判断。根据阴极保护的施工规范管道的断点电位应该控制在-0.85到-1.20V CSE之间。最小保护电流密度,最小电流密度就是指在阴极保护过程中能够使被保护金属结构的腐蚀情况减缓到最低的时候或者能够使金属结构物的腐蚀情况直接停止的时候所需要的保护电流密度。根据最常用的阴极保护施工经验和规范指出,如果一段没有做过任何保护措施的金属物质被埋在土壤中,像这种情况的最小保护电流密度一般是 10mA/m2到30mA/m2。瞬间断电电位,在检测一个阴极保护系统的瞬间断电点位时,通常情况下是通过断掉被保护金属结构的外加电源或者如果是牺牲阳极阴极保护的时候就应该是断掉与牺牲阳极材料的连接,并且在0.2到0.5秒内所取得的电位数据。因为这个时候的被保护结构没有任何外部的电流从介质中流向金属物质,所以测出来的电位数据是金属结构的实际极化电位并且不保护介质中的电压降。至于为什么要取0.2到0.5秒之间的数据,那是因为在阴极保护系统被切断的时候,被保护结构对地点为会受一些影响形成一个正向脉冲,

阴极保护电位测试操作规程(资料参考)

二十三、阴极保护电位测试操作规程 一准备 工用具:便携式参比电极、数字万用表、铁锹。 二检查 1、检查确认便携式参比电极内部必须为饱和硫酸铜溶液(液体和硫酸铜固体并存),并充满容积的1/2以上。 2、检查确认数字万用表灵敏可靠。 三操作 1、测试前清理干净参比电极底端的固体和杂质,将参比电极插入管道顶部上方1M范围的地表潮湿土壤中,保持参比电极与土壤电接触良好。 2、打开数字万用表,将量程选择在直流2V电压测试档,将黑色探针接在参比电极上,红色探针接在测试桩接线柱上,读取测量数据,并记录。如发现保护电位达不到或超过允许范围时,及时向上级领导汇报。 3、对于腐蚀比较严重的地段,测试时应在管道上方距测试点1M 左右挖一安放参比电极的深坑,将参比电极置与距管壁3~5CM的土壤上,用电压表调至适当量程,测量数据。 4、测量强制电流阴极保护受辅助阳极地电场影响的管段,应将参比硫酸铜电极朝远离地电场源的地方逐次安放在地表上,第一个安放点距管道测试点不小于10米。以后逐次移动10米,用数字万用表测量电位,当相临两个安放点测试的电位差小于5mV时,参比电极不

再往远方移动,取最远处的管地电位值为该点的管道对远方大地的电位值。 5、认真记录测量数据,并按要求上报。 四注意事项 1、保护电位测试采用地表参比法。每月对沿线所有电位桩检测一次,将所测数据汇总成表,对远传数据进行校核。 2、当管道有过保护或保护不到时,应及时调整两端阴保站内仪器的电位输出,并加强沿线电位测试工作,调整仪器期间应每天测试一次,直到沿线各测试桩电位稳定在-0.85~-1.5V时为止。 3、测试过程中若发现管道上某段电位有陡降现象时,应认真观 察周围环境,查找沿管道施工或管道防腐层破坏等原因,及时向上级领导汇报,并协助处理。 阴极保护站内仪器操作规程 一操作 1、正常工作时两台恒电位仪只能开一台,另一台必须关闭,切换时先关正在使用的恒电位仪,后开另一台。 2、如检查或检修需关闭设备时,应先关闭恒电位仪,后关闭控制台,最后关闭总电源,开启时应先开启总电源,后开启控制台,最后开启恒电位仪。 3、管道阴极保护为恒电位保护,非恒电流保护,在正常工作或检测时,除非确实需要,否则严禁将工作方式开到“手动”档。 4、调节仪器保护电位时,先断开控制台后面的输出阳极,将电

阴极保护基本原理

阴极保护基本原理 一、腐蚀电位或自然电位 每种金属浸在一定的介质中都有一定的电位,称之为该金属的腐蚀电位(自然电位)。腐蚀电位可表示金属失去电子的相对难易。腐蚀电位愈负愈容易失去电子,我们称失去电子的部位为阳极区,得到电子的部位为阴极区。阳极区由于失去电子(如,铁原子失去电子而变成铁离子溶入土壤)受到腐蚀而阴极区得到电子受到保护。相对于饱和硫酸铜参比电极(CSE),不同金属的在土壤中的腐蚀电位(V) 金属电位(CSE) 高纯镁 -1.75 镁合金(6%Al,3%Zn,0.15%Mn) -1.60 锌 -1.10 铝合金(5%Zn) -1.05 纯铝 -0.80 低碳钢(表面光亮) -0.50to-0.80 低碳钢(表面锈蚀) -0.20to-0.50 铸铁 -0.50 混凝土中的低碳钢 -0.20 铜 -0.20 在同一电解质中,不同的金属具有不同的腐蚀电位,如轮船船体是钢,推进器是青铜制成的,铜的电位比钢高,所以电子从船体流向青铜推进器,船体受到腐蚀,青铜器得到保护。钢管的本体金属和焊缝金属由于成分不一样,两者的腐蚀电位差有时可达0.275V,埋入地下后,电位低的部位遭受腐蚀。新旧管道连接后,由于新管道腐蚀电位低,旧管道电位高,电子从新管道流向旧管道,新管道首先腐蚀。同一种金属接触不同的电解质溶液(如土壤),或电解质的浓度、温度、气体压力、流速等条件不同,也会造成金属表面各点电位的不同。 二、参比电极 为了对各种金属的电极电位进行比较,必须有一个公共的参比电极。饱和硫酸铜参比电极,其电极电位具有良好的重复性和稳定性,构造简单,在阴极保护领域中得到广泛采用。不同参比电极之间的电位比较: 土壤中或浸水钢铁结构最小阴极保护电位(V) 被保护结构相对于不同参比电极的电位 饱和硫酸铜氯化银锌饱和甘汞 钢铁(土壤或水中) -0.85 -0.75 0.25 -0.778 钢铁(硫酸盐还原菌) -0.95 -0.85 0.15 -0.878 三、阴极保护 阴极保护的原理是给金属补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面各点达到同一负电位,金属原子不容易失去电子而变成离子溶入溶液。有两种办法可以实现这一目的,即,牺牲阳极阴极保护和外加电流阴极保护。 1、牺牲阳极阴极保护是将电位更负的金属与被保护金属连接,并处于同一电解质中,使该金属上的电子转移到被保护金属上去,使整个被保护金属处于一个较

某油气管道阴极保护失效研究

某油气管道阴极保护失效研究 发表时间:2018-07-09T15:55:05.797Z 来源:《基层建设》2018年第13期作者:黄盼彭文[导读] 摘要:管道输送,由于其经济、安全、损耗率低等优越性,在近百年来得到了迅速发展。 中石油煤层气有限责任公司 摘要:管道输送,由于其经济、安全、损耗率低等优越性,在近百年来得到了迅速发展。但随着管道服役年限的增长,管道腐蚀对管道服役时间的决定性影响逐渐显现,做好防腐工作对于延长管线服役时间尤为重要。目前,我国埋地长输管道大都采用防腐涂层加阴极保护的联合防腐方式,保护效果非常好。作为腐蚀控制的第一道防线,防腐涂层将被保护金属管道与腐蚀环境隔离,同时也为阴极保护提供了绝缘条件;作为防腐保护的第二道防线,附加阴极保护能够提供充分的保护,使整个防腐体系高效运行。关键字:油气管道;阴极;失效(一)长输管道阴极保护效果评判相关问题阴极保护根据其原理的不同,主要分为牺牲阳极阴极保护和外加电流阴极保护。牺牲阳极法是将被保护金属与一个电位更负的金属连接,并处于同一电解质中形成大电池,电位更负的金属作为阳极使阴极金属得到保护[1]。常用的牺牲阳极品种有:镁阳极、铝阳极和锌阳极三类,相对来说锌是最好的保护材料。外加电流阴极保护是指将辅助阳极接到直流电源的正极,用导线将金属结构接到直流电源的负极这样的连接方法。被保护的金属管道和电源负极相连接,辅助阳极和电源的正极相连接。当阴极保护开始进行时,在辅助阳极周围发生阳极化学反应。辅助阳极为电流提供回路,它对整个系统电能消耗很重要同时也影响外加电流的大小。这就有要求:当埋地管道进行阴极保护时,辅助阳极通过土壤将保护电流传递给被保护金属,被保护金属作为阴极,在大地电池中表面只发生还原反应,不再发生氧化反应,这样,便可抑制被保护金属受到腐蚀。某成品油管线于2009年投入生产,虽然对埋地管线采用了涂防腐层加阴极保护防腐措施,但由于早期阴极保护技术制约以及检测方法和评价方法的落后,使得保护效果不明显,部分管线腐蚀严重。近期,通过对旧管线的涂层检测和对阴极保护效果的评价,结果表明在通电状态下,由于存在阴极保护电流,用地表参比法所测的管地电位中包含有IR降成份,难以评价阴极保护的真实保护情况。由于对于阴极保护电位测试方法、保护效果评价方法、阴保设备使用与保养以及有效提高管道阴保质量等方面存在不足,且兰-郑-长管道一部分在南方,天气湿热,地底下含水量较多,导电性较强,土壤电阻率低,管道腐蚀加强。因此,应对保护电位测试方法、复杂地形阴保方法、减小杂散电流干扰、等进行系统研究,以保证管道阴保效果,提高国内管道防腐质量。常用的阴极保护效果测试方法有:试片失重法、电位准则法、试片评价法。(1)试片失重法通过将两组相同试片分别置于与管道处于相同的阴极保护状态和未进行阴极保护的环境下,经过一段时间,通过计算其腐蚀速度而确定其保护度。但失重法历时较长,可以通过测量埋地管道的保护电位来间接判断其保护效果。为了测量管道的保护电位,在管道施工时,应在沿线不同点埋设永久性参比电极,通过高阻抗电压表测量被保护管道相对于参比电极的保护电位。但通过这种方法测量时,测量结果除了管地电位外还有流经参比电极和管道时电流的电阻电压降,存在测量误差。(2)断电电位和电位衰减准则测量时需要有断电设施将多套阴极保护系统同时断开,并在电流断开后3秒以内测出管道电位值。由于已经将外加电流切断,因此测量结果是已消除了IR降的真正管地的电位。(3)试片评价法只需将试片和管道连接,不需要断开管道的阴极保护系统,就可以测得管道的保护电位。由于该方法是在通电的状态下进行的,因此可以基本消除IR降的影响。以上三种测量方法应用最广泛的是电位准则方法。(二)破坏阴极保护效果的因素(1)金属结构对管道的屏蔽 通过现场开挖发现兰-郑-长成品油管线腐蚀严重管线的地区通常地下埋设金属结构较多,人口密度较大,地理环境都较为复杂。通常在被保护管道附近还有其他埋地金属结构,从而影响阴极保护电流的流向,使被保护管道失去保护环境,这种情况下的腐蚀现象通常称为“阴极保护屏蔽腐蚀”。其中,由于其他金属的分流导致腐蚀穿孔的区域称之为“阴极保护屏蔽区”,被保护管道附近的金属结构屏蔽阴极保护导致部分管段阴极保护效果受到破坏。(2)外防腐层质量的变化对阴极保护系统的影响外防腐层对于埋地管道腐蚀的影响主要表现在两点,一方面外防腐保温层的使用使得管道本身与具有腐蚀性的土壤隔离,从物理上阻断了电化学反应的发生,另一方面,管道运行一段时间后,防腐层受到外界因素影响出现老化、破损和剥离的现象,使得管道阴极保护电流增大,保护距离缩短。如果不进行及时的维护和检测,最终将导致破裂和穿孔等破坏事故。(3)土壤电阻率对阴极保护系统的影响土壤导电能力可以用土壤电阻率表示,其对管道阴极保护电流的分布也能产生很大的影响。土壤电阻率的大小与其含水量、含盐量、有机质含量、土壤的温度以及PH值等因素有关。其中含水量对土壤电阻率的影响极大。有资料表明,当土壤含水量处于较低水平时,电阻率随着水含量的增加急剧增大。此外,相比于盐碱地土壤,沙地相的土壤电阻率较大,土壤腐蚀电流小,即盐碘地对管道有较强的腐蚀性。 (4)阴极保护死区 通过管道现场开挖发现,由于阴极保护的作用,管道防腐层的宏观破损处难以形成腐蚀条件,因此管道腐蚀主要发生在微观破损处。某些管道部分,虽然阴极保护电位正常并且防腐层并没有发生任何损坏,但管道表面却形成了明显的腐蚀坑,局部腐蚀严重,这种现象主要是由于存在阴极保护死区造成的[2]。(5)阴极保护系统失效 在阴极保护系统运行中,系统故障时有发生。例如由于施工和人为的破坏因素,电缆断线时有发生;当阴极保护系统中电绝缘失效或者连接到非保护设施,会造成阳极消耗加快,系统电流增加或者系统参比电极失效会造成信号漂移,使得恒电位仪输出电流过大或过小,从而不能精确监测阴极保护状态。(三)应用建议 某管道阴极保护系统电位测量优化

管道阴极保护基本知识

管道阴极保护基本知识

管道阴极保护基本知识 内容提要: ◆阴极保护系统管理知识 ◆阴极保护系统测试方法 ◆恒电位仪的基本操作 一、阴保护系统管理知识 (一)阴极保护的原理 自然界中,大多数金属是以化合状态存在的,通过炼制被赋予能量,才从离子状态转变成原子状态,为此,回归自然状态是金属固有本性。我们把金属与周围的电解质发生反应、从原子变成离子的过程称为腐蚀。 每种金属浸在一定的介质中都有一定的电位, 称之为该金属的腐蚀电位(自然电位),腐蚀电位可表示金属失去电子的相对难易。腐蚀电位愈负愈容易失去电子, 我们称失去电子的部位为阳极区,得到电子的部位为阴极区。阳极区由于失去电子(如铁原子失去电子而变成铁离子溶入土壤)受到腐蚀,而阴极区得到电子受到保护。 阴极保护的原理是给金属补充大量的电子,使被保护金属整体处于电子过剩的状态,使金属表面各点达到同一负电位,金属原子不容易失去电子而变成离子溶入溶液。有两种办法可以实现这一目的,即牺牲阳极阴极保护和外加电流阴极保护。 1、牺牲阳极法 将被保护金属和一种可以提供阴极保护电流的金属或合金(即牺牲阳极)相连,使被保护体极化以降低腐蚀速率的方法。 在被保护金属与牺牲阳极所形成的大地电池中,被保护金属体为阴极,牺牲阳极的电位往往负于被保护金属体的电位值,在保护电池中是阳极,被腐蚀消耗,故此称之为“牺牲”阳极,从而实现了对阴极的被保护金属体的防护,如图1—3。

牺牲阳极材料有高钝镁,其电位为-1.75V;高钝锌,其电位为-1.1V;工业纯铝,其电位为-0.8V(相对于饱和硫酸铜参比电极)。 2、强制电流法(外加电流法) 将被保护金属与外加电源负极相连,由外部电源提供保护电流,以降低腐蚀速率的方法。其方式有:恒电位、恒电流、恒电压、整流器等。如图1-4示。 图1-4恒电位方式示意图 外部电源通过埋地的辅助阳极将保护电流引入地下,通过土壤提供给被保护金属,被保护金属在大地中仍为阴极,其表面只发生还原反应,不会再发生金属离子化的氧化反应,使腐蚀受到抑制。而辅助阳极表面则发生丢电子氧化反应,因此,辅助阳极本身存在消耗。 阴极保护的上述两种方法,都是通过一个阴极保护电流源向受到腐蚀或存在腐蚀,需要保护的金属体,提供足够的与原腐蚀电流方向相反的保护电流,使之恰好抵消金属内原本存在的腐蚀电流。两种方法的差别只在于产生保护电流的方式和“源”不同。一种是利用电位更负的金属或合金,另一种则利用直

阴极保护检查片测量管道的极化电位的过程

河南汇龙合金材料有限公司 Henan Huilong alloy material Co., Ltd 阴极保护检查片 测 量 管 道 的 极 化 电 位 过 程 河南汇龙合金材料有限公司 技术部刘珍

河南汇龙合金材料有限公司 Henan Huilong alloy material Co., Ltd 参比电极 用试片法测量管道的极化电 数字签名 者 :fenghongchen DN :cn=fenghongchen, o=rainbow, ou=head offic 一、摘要 冯洪臣 email=corrtech@126.co m, c=CN 日期:2020.05.0614:20:43 随着人们对阴极保护理论认识的提高,现在,从业者大多都知道,判断管道阴极+保 08'护00'是否充分或是否有过保护,依据的是管道的极化电位,即断电电位。然而,在某些情况下,作 用在管道上的所有电流源是没有办法同步中断 的,如牺牲阳极保护管道。即便是阴极保护系统可以同步中断,如 GPS 同步的外加电流电源的同步中断,但由于管道不同位置的极化程度不同, 所以,电源中断后,管道各部位之间的长线电流也无法消除,这也会给断电电位测量带来误差, 研究发现,该误差在 10-30mV 之间。用地的紧缺造成多条管道、高压输电线路、电力机车系统经常公用一个走廊,各种电气化设施以及各条管道 的阴极保护系统电源都会成为干扰源,而同步中 挂片 断这些干扰源更是不可能的。这就给管道极化电 位的测量带来了困难。为克服这些环境因素带来的困难,古老的试片法又重新得到人们的关注,而用试片法进行管道断电电位的测量也得到了进一步的研究。 二、测量原理 众所周知,管道的腐蚀会发生在防腐层缺陷点处,如果防腐层是完整的,管道不会腐蚀。我们真正关注的是管道防腐层缺陷点处的保护水平。为了测量到防腐层缺陷点处的保护电位,我们用试片来模拟管道防腐层缺陷点。该试片平时通过测试桩与管道连接,得到同样的阴极保护。测量时,瞬时从管道上断开,这样,就可以测量到试片 的断电电位而不需要对管道上的所有电源进行中断。试片的电位就是同一位置,同样大小的管道防腐层缺陷点处的保护电位。该方法同时消除了杂散电流、长线电流等各种干扰因素的影响,可也得到较为准确的保护电位。 三、测量方法 1. 试片法断电电位测量有两种形式,一种是将参比电极与试片组装在一起,称为极化探头;另一种是将试片固定在参比管上,利用便携式参比电极进行测量,称 为参比管试片法。当使用试片时, 参比电极中的电解液会逐渐渗漏直至参比电极失效,同时,渗漏出来的电解液会改变试片所处环境,当硫酸铜电解液与试片接触时,会发生置换反应,试片表面 被铜覆盖,改变了其极化特性,参比电极电位漂移时也不易察觉。 采用参比管,由于参比管的屏蔽作用,利用便携式参比电极在地表就可以进行测量,避免漏液带来的问题。

阴极保护电流分布及电位测量

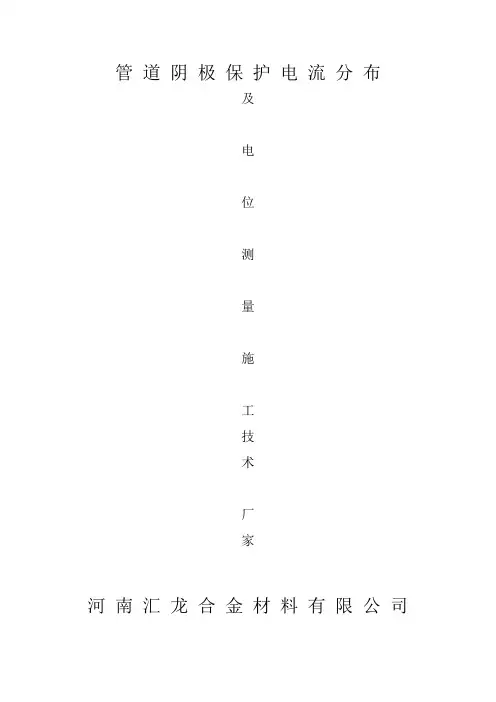

管道阴极保护电流分布 及 电 位 测 量 施 工 技 术 厂 家 河南汇龙合金材料有限公司
