采油技术设备
引言
采油是石油工业上游中继钻井之后的工作流程。在油田开发过程中由于油层自身特点不同，所用的采油方法、采油设备也不同。而在采油过程中采油设备起到了致关重要的作用。本文就针对采油设备及相关方面内容进行介绍。
采油法及与之对应的设备
一、自喷采油机设备
自喷采油：油层物性好、压力高的油井，油气可自喷到地表。
二、自喷原理
自喷井的四种流动过程
1、渗流：从油层流到井底，流体在多孔介质中渗虑。如果井底的
压力大于油的饱和压力，为单向渗流；如果井底的压力小于油的饱和压力，为多向（混气）渗流。
2、垂直管流：从井底流到井口，流体在油管中上升，一般在油管
某断裂处压力已低于油的饱和压力，故属于单项流或多项流。
3、嘴流：通过控制自喷井产量的油嘴，一般流速较高。
4、水平管流：沿地面管线流到转油站，一般为多相管流。
四种流动过程是互相联系、制约的，是一个统一的动力学系统。
对于某一油层，在一定的开采阶段，油层压力稳定于某一数值不变，这时油井压力变大，油井的产量就会减少；油井压力变小，油井的产量就会增加。可见，在油层渗流阶段，井底压力是阻力，而对于垂直
管流阶段，井底压力是把油气举出地面的动力。井口油管压力对于垂直管流是阻力，而对嘴流是动力。
垂直管流中能量的来源与消耗
1、单向垂直管流的能量的来源是井底流动压力，能量消耗在克服
井深的液柱压力，及液体从井底流到井口过程中垂直管壁之间
的摩擦力。
2、多向垂直管流的能量的来源：1、进入井底的液气所具有的压力
（流压）；2、随同油流进入井底的自由气及举升过程中从油中
分离出来的天然气所表现的气体膨胀能，能量消耗：1、气体作
用于液体上，垂直的推举液体上升，2、气体与液体之间的摩擦
作用，携带液体上升。
三、基本设备
1、井口设备
(1)套管头：在井口装置的下端，作用连接井内各层套管并密封套管间的环形空间。
(2)油管头：装在套管头的上面，包括油管悬挂器和套管四通。油管悬挂器作用是悬挂油管管柱，密封油管与油层套管间的环形空间；套管四通作用是正反循环洗井，观察套管压力以及通过油套环形空间进行各项作业。
(3)采油树：油管头以上的部分，包括总闸门、生产闸门、清蜡闸门、节流装置，作用控制和调节自喷井的生产，引导从井总喷出的油气进入出油管线。
自喷井的设备是其他各类采油井的基础设备。
3、地面流程主要设备：是一套能控制调节油气产量的采油树，对
油井产物和井口设备加热保温的一套装置，以及计量油气产量的装置，包括加热炉、油气分离器、高压离心泵、地面管线。
四、气举采油
气举采油：将气体压入井底，使原油喷到地面。
气举方式：1、环形空间进气式（反举）：压缩气体从油套环形空间注入，原油从油管中举出。2、中心进气式：与环形空间进气式相反，原油从油套环形空间举出。
气举过程：油井停产时，油、套管内的液面在同一位置。开动压风机向油套环形空间注入压缩气体，环形空间内液面被挤压向下，油管内液面上升。当环形空间内液面下降到油鞋时，压风机达到最大压力，称为气举启动压力。当压缩气体进入油管后，油管内原油混气，液面不断升高，直至喷出地面。

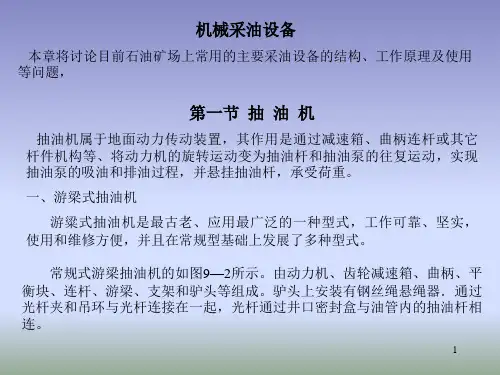

五、机械采油法
机械采油法：借助人为能量（机械设备）进行采油。
采油设备分为有杆泵和无杆泵两类。
有杆泵采油设备：油地面的抽油机，通过抽油杆带动井下的泵，做上下往复运动，井内液体抽至地面。包括游梁式抽油机和无游梁式抽油机链条式抽油机和塔架式抽油机。
无杆泵采油设备：不借助抽油杆传递动力的抽油设备。
游梁式抽油—深井泵装置
1、主要部件及主要
（1）驴头：在游梁的前端，作用保证抽油时光杆始终对准井口中心位置。
（2）游梁：固定在支架上前端安装驴头承受井下负荷，后端连接连杆、曲柄减速箱传动电动机的动力。
（3）曲柄—连杆机构：作用将电动机的旋转运动变为驴头的上下的往复运动。
（4）减速箱：将电动机的高速旋转运动变为曲柄轴的低速运动，同时支持平衡块。
（5）平衡块：在游梁尾部或曲柄轴。作用在抽油机上冲程时，平衡块向下运动，帮助克服驴头上的负荷；上冲程时，平衡块向上运动，储存能量。
（6）悬绳器：连接光杆和驴头的柔性连接件，还可以供动力仪测示功图用。
2、工作原理
电动机将高速旋转运动通过皮带和减速箱传给曲柄轴，并带动曲柄轴作低速旋转运动，曲柄又通过连杆横量带动游梁上下运动。游梁上的驴头上的悬绳器带动抽油杆上下垂直往复运动，抽油杆带动活塞运动，从而将原油抽出井筒。
深井泵
深井泵主要由工作筒（外筒和称套）、活塞、游动阀、固定阀组成。
上冲程：驴头上行，抽油杆带动活塞上行，活塞上的游动阀受液柱的压力而关闭。如管内已经充满了液体，则在井口排出相当于活塞长度的一段液体。与此同时，活塞下面泵筒的压力降低，当泵筒的压力低于沉没压力时，在沉没压力的作用固定阀被打开，原油进入泵内占据活塞让出的体积。
下冲程：驴头下行，抽油杆带动活塞下行，吸入泵内的液体受压，泵内压力升高。当此压力与环形空间内液柱的压力相等时，固定阀靠自重关闭。在活塞向下运动过程中，泵内压力继续升高，当泵内的压力超过活塞以上液柱压力时，游动阀被打开，活塞下面的液体通过游动阀进入上部油管，液体从泵中排出。
抽油杆及井口装置
抽油杆上连抽油机，下接泵，起中间传动作用。
井口装置由套管三通、油管三通、密封填料合组成。
螺杆泵抽油装置
螺杆泵抽油装置分为地面驱动和井下驱动两类。
地面驱动螺杆泵抽油装置由地面驱动系统、抽油杆柱、抽油杆柱扶正器、螺杆泵组成。
地面驱动螺杆泵在技术上比较成熟，井下驱动螺杆泵有许多优点。
个人说明
此外还有电动潜油离心泵、水利活塞泵等抽油装置。由于时间急迫，无法详细介绍请多多见谅，以后再做介绍。
石油钻采设备知识 一、概述 石油钻采设备是用于开采石油资源的重要工具，它包括了钻井设备、采油设备以及辅助设备。钻井设备主要用于石油勘探和开采中的钻井作业，采油设备用于从井下输送石油和处理油气，辅助设备则提供了钻井和采油过程中所需的支持和配套设施。 二、钻井设备 1. 钻机：钻机是钻井作业的核心设备，它通过旋转钻杆和钻头实现对地下岩石的钻探。常见的钻机有人工钻机和机械钻机，其中机械钻机具有自动化程度高、作业效率高等优点。 2. 钻头：钻头是钻井设备中的重要部件，它通过旋转和冲击作用将岩石破碎并将其带到井上。常见的钻头有钻杆钻头、钻探钻头和钻头钻头等，根据井下地质条件和作业要求选择不同类型的钻头。 3. 钻杆：钻杆是连接钻机和钻头的重要部件，它能够承受大扭矩和压力，使钻头能够顺利地进行钻井作业。钻杆一般由多节组成，可以根据井深和作业需求进行组合使用。 4. 钻井液：钻井液是钻井过程中必不可少的介质，它能够冷却钻头、清理井底、平衡井口压力等。钻井液一般由水、泥浆和化学添加剂等组成，根据井下地质条件和作业需求选择不同种类的钻井液。 三、采油设备
1. 抽油机：抽油机是采油设备中的核心部件，它通过往返运动将油井中的石油抽到井口。常见的抽油机有柱塞式抽油机、潜油泵和螺杆泵等，根据井深和产量选择不同类型的抽油机。 2. 油管：油管是输送石油的管道，它连接井口和油田处理设备，将井下的石油输送到地面。油管一般由钢管制成，具有耐高压、耐腐蚀等特点，根据井深和输送能力选择不同尺寸的油管。 3. 油田处理设备：油田处理设备用于对井下的石油进行处理，包括分离油气、去除杂质、调节温度等。常见的油田处理设备有油气分离器、油水分离器和加热炉等，根据石油的特性和处理要求选择不同设备。 四、辅助设备 1. 压裂设备：压裂设备用于增加油井的产能，它通过将高压液体注入油层，使裂缝扩大，增加油气的渗透性。常见的压裂设备有压裂车和压裂泵等，根据井深和作业需求选择不同类型的压裂设备。 2. 注水设备：注水设备用于在采油过程中注入水来维持油井的压力，提高采油效率。常见的注水设备有注水泵和注水管道等，根据注水需求和地质条件选择不同类型的注水设备。 3. 管线输送设备：管线输送设备用于将采集到的石油从油田输送到储油设施或加工厂。常见的管线输送设备有输油管线和输气管线等，根据输送距离和输送能力选择不同规格的管线。 五、总结
采油技术设备 引言 采油是石油工业上游中继钻井之后的工作流程。在油田开发过程中由于油层自身特点不同，所用的采油方法、采油设备也不同。而在采油过程中采油设备起到了致关重要的作用。本文就针对采油设备及相关方面内容进行介绍。 采油法及与之对应的设备 一、自喷采油机设备 自喷采油：油层物性好、压力高的油井，油气可自喷到地表。 二、自喷原理 自喷井的四种流动过程 1、渗流：从油层流到井底，流体在多孔介质中渗虑。如果井底的 压力大于油的饱和压力，为单向渗流；如果井底的压力小于油的饱和压力，为多向（混气）渗流。 2、垂直管流：从井底流到井口，流体在油管中上升，一般在油管 某断裂处压力已低于油的饱和压力，故属于单项流或多项流。 3、嘴流：通过控制自喷井产量的油嘴，一般流速较高。 4、水平管流：沿地面管线流到转油站，一般为多相管流。 四种流动过程是互相联系、制约的，是一个统一的动力学系统。 对于某一油层，在一定的开采阶段，油层压力稳定于某一数值不变，这时油井压力变大，油井的产量就会减少；油井压力变小，油井的产量就会增加。可见，在油层渗流阶段，井底压力是阻力，而对于垂直
管流阶段，井底压力是把油气举出地面的动力。井口油管压力对于垂直管流是阻力，而对嘴流是动力。 垂直管流中能量的来源与消耗 1、单向垂直管流的能量的来源是井底流动压力，能量消耗在克服 井深的液柱压力，及液体从井底流到井口过程中垂直管壁之间 的摩擦力。 2、多向垂直管流的能量的来源：1、进入井底的液气所具有的压力 （流压）；2、随同油流进入井底的自由气及举升过程中从油中 分离出来的天然气所表现的气体膨胀能，能量消耗：1、气体作 用于液体上，垂直的推举液体上升，2、气体与液体之间的摩擦 作用，携带液体上升。 三、基本设备 1、井口设备 (1)套管头：在井口装置的下端，作用连接井内各层套管并密封套管间的环形空间。 (2)油管头：装在套管头的上面，包括油管悬挂器和套管四通。油管悬挂器作用是悬挂油管管柱，密封油管与油层套管间的环形空间；套管四通作用是正反循环洗井，观察套管压力以及通过油套环形空间进行各项作业。 (3)采油树：油管头以上的部分，包括总闸门、生产闸门、清蜡闸门、节流装置，作用控制和调节自喷井的生产，引导从井总喷出的油气进入出油管线。
第一章绪论 1.1游梁式抽油机技术发展 抽油机产生和使用由来已久，迄今已有百年的历史。应用最早，普及最广的应属游梁式抽油机，早在120年前就诞生了，目前，在各个产油国仍在大面积地广泛应用。美国拥有40万台，我国拥有2.7万台，前苏联拥有4万台，一百多年，游梁式抽油机的结构和原理没有实质性的变化。结构简单，易损件减少。可靠性高，耐久性好，操作维修方便，是其百年经久不衰的根本原因。 1.1.1我国抽油机的现状 目前，我国抽油机主要制造厂有十几家，产品主要以游梁式抽油机为主，约占抽油机总数的98%至99%,有30多种规格，并已形成了系列，前置式抽油机，异相曲柄平衡抽油机，前置气平衡抽油机，配有CJT型节能拖动装置的常规型抽油机，和用窄V带传动的常规型抽油机等均与在各个油田推广应用，并取得了显著的经济效益。常冲程、低冲次的无梁式抽油机的研制也取得了也一些进展，如胜利油田设计并并与有关厂家协作生产的链条式常3冲程抽油机，已有近千台在各油田投入使用，在低冲程抽油机和抽稠油方面已初见成效。此外，桁架结构的滑轮组增拘束抽油机，滚筒式长冲程抽油机进入了实用阶段；次轮增距式长冲程抽油机的研制工作也取得了新的进展。重量轻、成本低、便于调速和调整冲程的液压抽油机，经过几年的研制和工业性试采油也积累了一定的经验，其它形式的新颖抽油机加代传动游梁式抽油机，新型遥杆抽油机，大轮式游梁抽油机，留连干游梁式抽油机也正处于开发和研制过程中。 然而，游梁式抽油机的缺点是不容易实观长冲程、低冲次的要求，因而不能满足稠油井，深油井和含气井采油作业的需求。同时长冲程、低冲次的游梁式抽油机尚待完善，（如油田正在使用的链条式抽油机还存在链条寿命短，换向冲击载荷大河钢丝绳易断，导轨刚度不足容易变形等问题）而且品格还很少，不能适用于当前石油工业的发展，液压抽油机至今还处于研制阶段。 所以我国抽油机的发展方向是： (1) 改造现有常规型游梁式抽油机，加速开发新型节能抽油机； (2) 加速开发各类长冲程抽油机； (3) 继续加紧研制液压抽油机。 1.2常规性游梁式抽油机的工作原理及节能原理

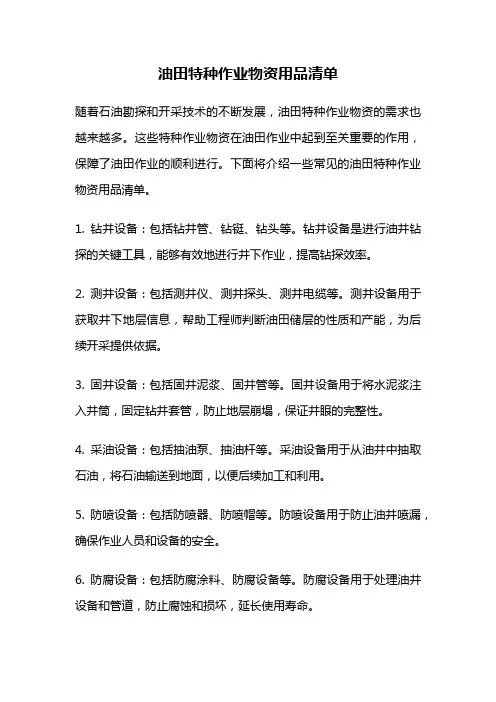

油田特种作业物资用品清单 随着石油勘探和开采技术的不断发展，油田特种作业物资的需求也越来越多。这些特种作业物资在油田作业中起到至关重要的作用，保障了油田作业的顺利进行。下面将介绍一些常见的油田特种作业物资用品清单。 1. 钻井设备：包括钻井管、钻铤、钻头等。钻井设备是进行油井钻探的关键工具，能够有效地进行井下作业，提高钻探效率。 2. 测井设备：包括测井仪、测井探头、测井电缆等。测井设备用于获取井下地层信息，帮助工程师判断油田储层的性质和产能，为后续开采提供依据。 3. 固井设备：包括固井泥浆、固井管等。固井设备用于将水泥浆注入井筒，固定钻井套管，防止地层崩塌，保证井眼的完整性。 4. 采油设备：包括抽油泵、抽油杆等。采油设备用于从油井中抽取石油，将石油输送到地面，以便后续加工和利用。 5. 防喷设备：包括防喷器、防喷帽等。防喷设备用于防止油井喷漏，确保作业人员和设备的安全。 6. 防腐设备：包括防腐涂料、防腐设备等。防腐设备用于处理油井设备和管道，防止腐蚀和损坏，延长使用寿命。
