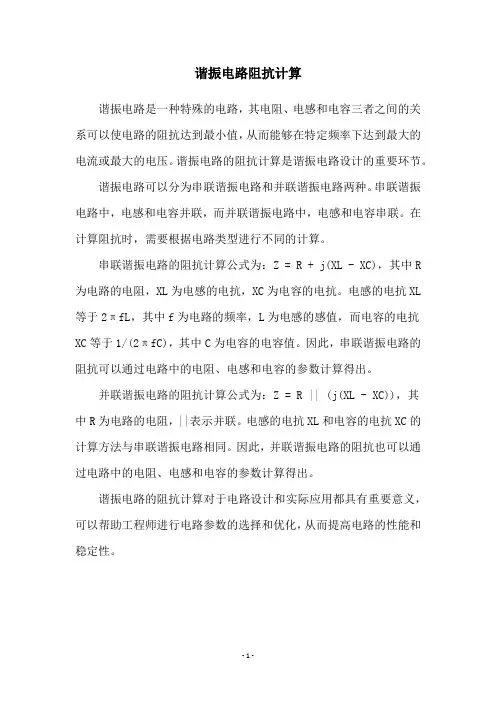

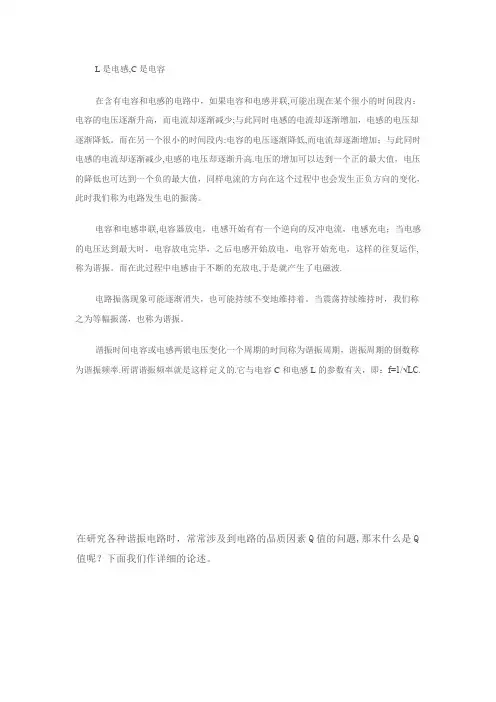

L是电感，C是电容
在含有电容和电感的电路中，如果电容和电感并联，可能出现在某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；与此同时电感的电流却逐渐增加，电感的电压却逐渐降低。而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；与此同时电感的电流却逐渐减少，电感的电压却逐渐升高。电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，此时我们称为电路发生电的振荡。
电容和电感串联，电容器放电,电感开始有有一个逆向的反冲电流，电感充电;当电感的电压达到最大时，电容放电完毕，之后电感开始放电，电容开始充电，这样的往复运作，称为谐振。而在此过程中电感由于不断的充放电，于是就产生了电磁波。
电路振荡现象可能逐渐消失，也可能持续不变地维持着。当震荡持续维持时，我们称之为等幅振荡，也称为谐振。
谐振时间电容或电感两锻电压变化一个周期的时间称为谐振周期，谐振周期的倒数称为谐振频率。所谓谐振频率就是这样定义的。它与电容C和电感L的参数有关，即：f=1/√LC。
在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那末什么是Q 值呢？下面我们作详细的论述。
1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。此电路的复数阻抗Z为三个元件的复数阻抗之和。
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴
上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。
当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，
电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I 是电路的总电流。
电感上的电压有效值UL=ωLI=ωL*U/R=QU 品质因素Q=ωL/R
因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q
从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。
电路的选择性：图1电路的总电流
I=U/Z=U/[R2+(ωL-1/ωC)2]1/2=U/[R2+(ωLω0/ω0-ω0/ωCω0)2]1/2 ω0
是电路谐振时的角频率。当电路谐振时有：ω0L=1/ω0C
所以I=U/{R2+[ω0L(ω/ω0-ω0/ω)]2}1/2=
U/{R2+[R2(ω0L/R)2](ω/ω0-ω0/ω)2}1/2= U/R[1+Q2(ω/ω0-ω0/ω)2]1/2
因为电路谐振时电路的总电流I0=U/R，
所以I=I0/[1+Q2(ω/ω0-ω0/ω)2]1/2有：
I/I0=1/[1+Q2(ω/ω0-ω0/ω)2]1/2作此式的函数曲线。设
(ω/ω0-ω0/ω)2=Y
曲线如图2所示。这里有三条曲线，对应三个不同的Q值，其中有
Q1>Q2>Q3。从图中可看出当外加信号频率ω偏离电路的谐振频率ω0时， I/I0均小于1。Q值越高在一定的频偏下电流下降得越快
并联谐振时电感和电容上的电压等于电源电压，谐振电流高于总电流许多倍。串联谐振时电感或电容上的电压才高出电源电压很多倍。有的串联谐振电路看上去很像并联谐振，但其实它是串联谐振电路。判断是串联还是并联谐振的关键是看电源或信号源是送到哪两端的。比如收音机和电视机的中频放大电路，在中频变压器的初级，信号是加在LC并联电路两端的，是并联谐振。而在同一个变压器的次级线圈上往往也并联一个电容，看上去也是并联谐振，但其实它是串联谐振，因为信号是从次级线圈上感应出来的，相当与信号串联在LC电路中，而不是加在LC并联电路两端。
电路发生串联谐振时，电容上的电压和电感上的电压大小相等，方向相反，所有电源电压（或信号源电压相当于全部加在了电路的等效串联电阻上了。这个等效电阻越小，电路里的总电流就越大。而电容和电感的阻抗又是不变的，其上电压=感抗X 电流。所以，电感和电容上的电压会很高，可达电源电压的百倍甚至千倍。这个倍数叫做谐振电路的品质因数。它直接代表了谐振电路的好坏。品质因数越高，说明谐振电路的损耗越小。
通常电感和电容的损耗是随其上电流的频率升高而增大的。谐振频率越高，等效损耗电阻越大。折算到谐振电路里的串联电阻就越大。电路的品质因数下降。所以谐振电压降低。
电路的品质因数=感抗/串联电阻。从公式上看，频率升高，品质因数应该升高才对啊。其实不然，频率升高，容抗降低，而电路谐振时，感抗又必须和容抗相等，所以电路的品质因数也降低。为了提高电路的品质因数，应尽量提高谐振电路的电感量。相反，在电源电路中，千万不要发生串联谐振！
在发生串联和并联谐振时，电路两端的电压和电路的总电流都是同相位。此时用电设备和电源之间没有无功功率交换。所以，工厂里常采用并联谐振电路提高线路的功率因数。

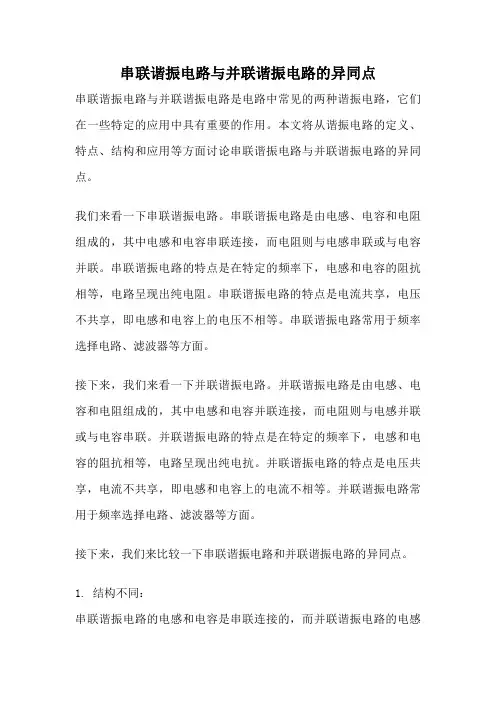

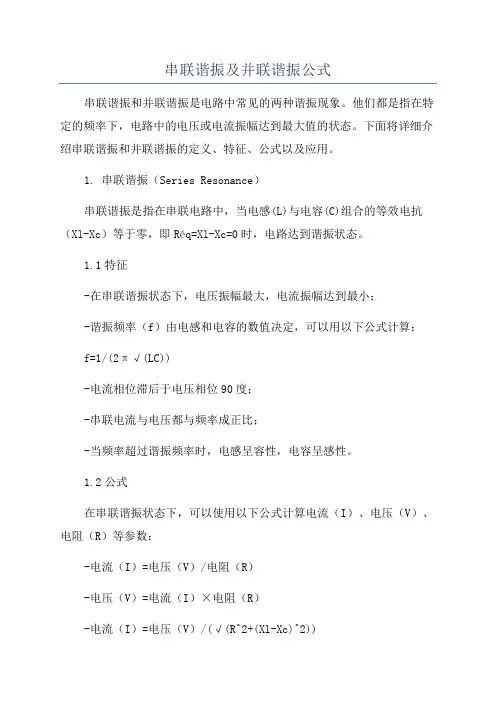

串联谐振及并联谐振公式 串联谐振和并联谐振是电路中常见的两种谐振现象。他们都是指在特定的频率下，电路中的电压或电流振幅达到最大值的状态。下面将详细介绍串联谐振和并联谐振的定义、特征、公式以及应用。 1. 串联谐振（Series Resonance） 串联谐振是指在串联电路中，当电感(L)与电容(C)组合的等效电抗（Xl-Xc）等于零，即Réq=Xl-Xc=0时，电路达到谐振状态。 1.1特征 -在串联谐振状态下，电压振幅最大，电流振幅达到最小； -谐振频率（f）由电感和电容的数值决定，可以用以下公式计算：f=1/(2π√(LC)) -电流相位滞后于电压相位90度； -串联电流与电压都与频率成正比； -当频率超过谐振频率时，电感呈容性，电容呈感性。 1.2公式 在串联谐振状态下，可以使用以下公式计算电流（I）、电压（V）、电阻（R）等参数： -电流（I）=电压（V）/电阻（R） -电压（V）=电流（I）×电阻（R） -电流（I）=电压（V）/(√(R^2+(Xl-Xc)^2))
-电抗（Xl-Xc）=电压（V）/电流（I） 其中，电抗（Xl-Xc）等于零时，表示处于谐振状态。 1.3应用 串联谐振广泛应用于电路中，主要用于频率选择、滤波器、谐振电路、音频放大器等方面。 2. 并联谐振（Parallel Resonance） 并联谐振是指在并联电路中，当电感（L）与电容（C）组合的等效电 导（Y）等于零，即G=1/R+j(1/Xl-1/Xc)=0时，电路达到谐振状态。 2.1特征 -在并联谐振状态下，电流振幅最大，电压振幅达到最小； -谐振频率（f）由电感和电容的数值决定，可以用以下公式计算： f=1/(2π√(LC)) -电压相位滞后于电流相位90度； -并联电流与电压都与频率成反比； -当频率超过谐振频率时，电感呈感性，电容呈容性。 2.2公式 在并联谐振状态下，可以使用以下公式计算电流（I）、电压（V）、 电阻（R）等参数： -电流（I）=电压（V）×电导（Y）

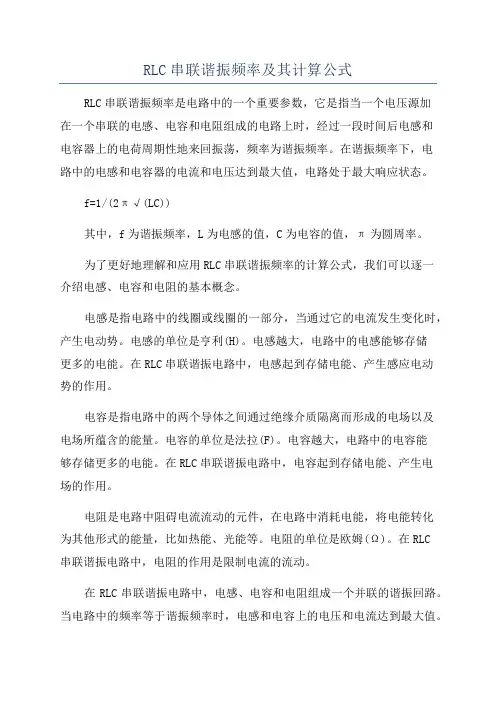

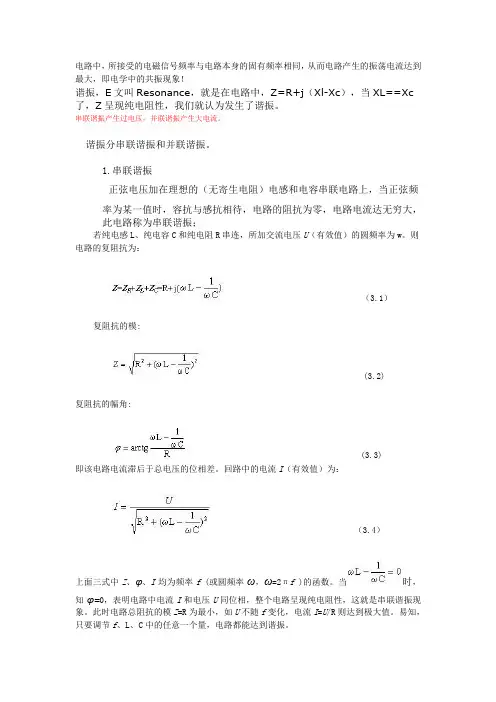

电路中，所接受的电磁信号频率与电路本身的固有频率相同，从而电路产生的振荡电流达到最大，即电学中的共振现象！ 谐振，E文叫Resonance，就是在电路中，Z=R+j（Xl-Xc），当XL==Xc 了，Z呈现纯电阻性，我们就认为发生了谐振。 串联谐振产生过电压，并联谐振产生大电流。 谐振分串联谐振和并联谐振。 1.串联谐振 正弦电压加在理想的（无寄生电阻）电感和电容串联电路上，当正弦频 率为某一值时，容抗与感抗相待，电路的阻抗为零，电路电流达无穷大，此电路称为串联谐振； 若纯电感L、纯电容C和纯电阻R串连，所加交流电压U（有效值）的圆频率为w。则电路的复阻抗为： （3.1） 复阻抗的模: (3.2) 复阻抗的幅角: (3.3) 即该电路电流滞后于总电压的位相差。回路中的电流I（有效值）为： （3.4） 上面三式中Z、φ、I均为频率f (或圆频率ω，ω=2πf )的函数。当时，知φ=0，表明电路中电流I和电压U同位相，整个电路呈现纯电阻性，这就是串联谐振现象。此时电路总阻抗的模Z=R为最小，如U不随f变化，电流I=U/R则达到极大值。易知，只要调节f、L、C中的任意一个量，电路都能达到谐振。
2.并联谐振 如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳为零，电感、电容元件上电压为无穷大，此电路称为并联谐振。 若纯电感L与纯电阻R串连再和纯电容C串连，该电路复阻抗的模为： （3.5） 幅角为: （3.6） 式中Z、φ均随电源频率f变化。 改变频率f，当ωL-ωC(R L2+ω2L2)=0时，φ=0，表明电路总电压和总电流同位相，电路总阻抗呈现纯电阻性，这就是并联谐振现象。谐振频率可由谐振条件ωL-ωC(R L2+ω2L2)=0求出： （3.7） 一般情况下L/C>>R L2，则上式近似为： （3.8） 式中ω0、f0为串联谐振时的圆频率和频率。可见在满足上述条件下，串并联电路的谐振频 率是相同的。由（3.5）式可知并联谐振时，Z近似为极大值。若电路中总电流不随频率f 变化，则电压U也近似达到极大值。 串联谐振产生过电压，并联谐振产生大电流。 在电力系统中，电网参数的不利组合及其它原因，都可能引起系统中电磁能量的瞬间突变，形成谐振过电压．谐振过电压分为线性过电压和非线性过电压（也称铁磁谐振过电压）两种．当谐振发生时，其电压幅值高、变化速度快、持续时

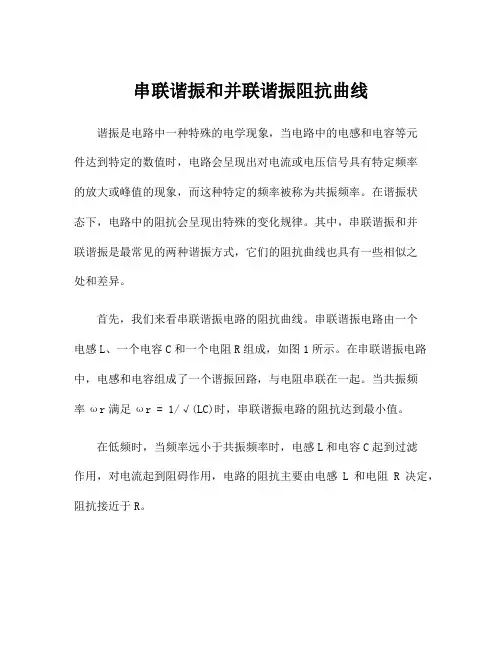

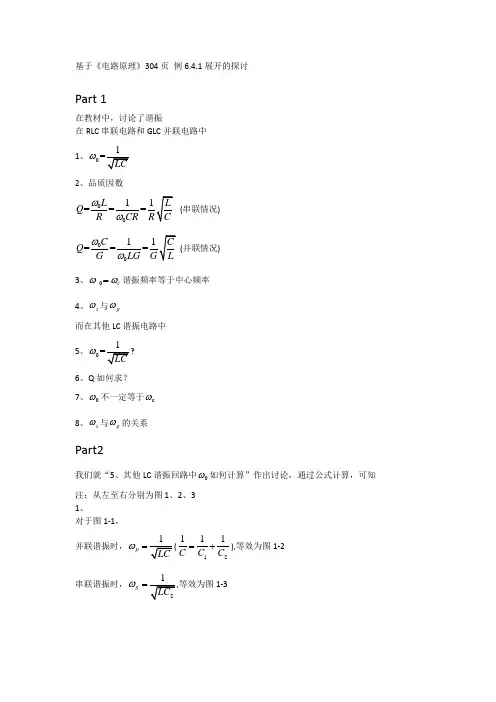

基于《电路原理》304页 例6.4.1展开的探讨 Part 1 在教材中，讨论了谐振 在RLC 串联电路和GLC 并联电路中 1 、0ω 2、品质因数 001= = L Q R CR ωω(串联情况 ) 001= = C Q G LG ωω (并联情况) 3、0c ωω=谐振频率等于中心频率 4、s ω与p ω 而在其他LC 谐振电路中 5 、0ω? 6、Q 如何求？ 7、0ω不一定等于c ω 8、s ω与p ω的关系 Part2 我们就“5、其他LC 谐振回路中0ω如何计算”作出讨论，通过公式计算，可知 注：从左至右分别为图1、2、3 1、 对于图1-1， 并联谐振时，p ω= (12 111 C C C =+),等效为图1-2 串联谐振时，S ω=,等效为图1-3
2、 对于图2-1， 并联谐振时， p ω= (12L L L =+ ),等效为图2-2 串联谐振时，S ω= ,等效为图2-3 3、 对于图3-1， 并联谐振时，p ω= (12111 C C C =+，12L L L =+ ),等效为图3-2 串联谐振时，1S ω= ,2S ω=3-3、3-4 4、猜想
对于图4-1 （1 ）并联谐振时，p ω= (111 n i i C C ==∑， 1 n i i L L ==∑),等效为图4-2 （2）串联谐振时， Sn ω= , 等效为图4-3…… （1）要证i 2 i 11-()=i n i C f C L ωωω=∑，当()=0f ω 时，ω=(111 n i i C C ==∑， 1n i i L L ==∑) 但是用公式计算后，貌似公式不成立， （2）易证成立 。。。。。。 。。。 。。 。 n=1，2，3
lcc串并联谐振电路 LCC串并联谐振电路是一种常见的电路结构，广泛应用于电子电路中。它由一个电感(L)、一个电容(C)和一个电阻(R)组成，通过调节电感和电容的数值，可以实现对电路的谐振频率、频带宽度等特性的调节。下面将对LCC串并联谐振电路的原理、特性以及应用进行详细介绍。 1. LCC串并联谐振电路原理 LCC串并联谐振电路可以分为串联和并联两种电路结构。 (1)串联谐振电路原理： 串联谐振电路的电感、电容和电阻依次连接在一条电路中。谐振频率通过电感和电容确定，谐振频率的计算公式为： f = 1 / (2π√(LC)) 式中，f为谐振频率，L为电感的电感量，C为电容的电容量。 (2)并联谐振电路原理：
并联谐振电路的电感和电容是并联连接的，电阻则与并联连接的分支相连。谐振频率与串联谐振电路相同，也可以通过电感和电容的数值确定。 2. LCC串并联谐振电路特性 LCC串并联谐振电路具有以下几个特性： (1)频率选择性：在谐振频率附近，电路对谐振频率的信号具有很高的增益，而对其他频率的信号具有很低的增益。 (2)幅频特性：在谐振频率附近，串联谐振电路的输入电压和输出电压的幅度近似相等，而并联谐振电路的输入电流和输出电流的幅度近似相等。 (3)能量存储和传递：在谐振频率下，电路中的能量可以从电感和电容中存储，然后在电感和电容之间传递。这可以实现在电路中对能量的存储和传输，用于实现信号的放大和滤波。 3. LCC串并联谐振电路应用 LCC串并联谐振电路在电子电路中有许多应用，下面介绍其中几个常见的应用：
(1)信号滤波：LCC串并联谐振电路可以通过选择不同的谐振频率，实现对信号频率的选择性滤波。例如，在无线通信系统中，可以使用LCC谐振电路进行信号频率的选择和滤波，以滤除不需要的干扰信号。 (2)功率调节：LCC串并联谐振电路可以通过改变电感和电容的数值，实现对谐振频率的调节，从而实现功率的调节。在电力系统中， 可以使用LCC谐振电路来调节电力的传输和分配。 (3)信号传输：LCC串并联谐振电路可以作为信号传输的中间环节。在调制解调器中，可以使用LCC谐振电路来传输和接收调制信号。 总结： LCC串并联谐振电路是一种常见的电路结构，具有频率选择性、幅频特性和能量存储传递等特性。它在电子电路中有广泛的应用，如信 号滤波、功率调节和信号传输等。掌握LCC串并联谐振电路的原理和 特性，能够帮助我们设计和应用电子电路，并实现各种功能。

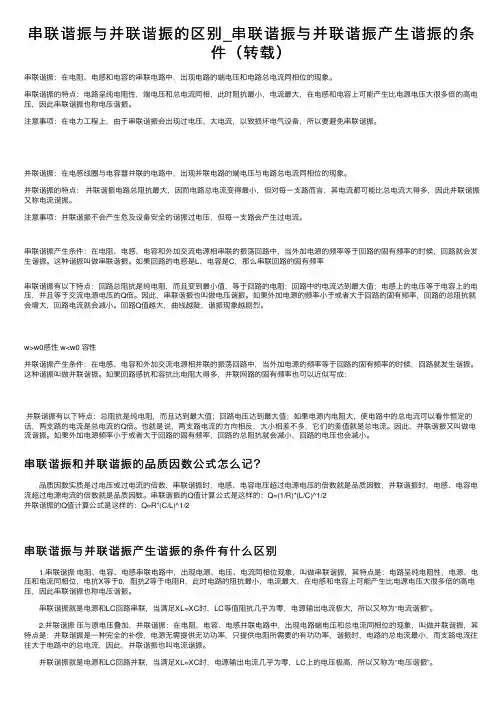

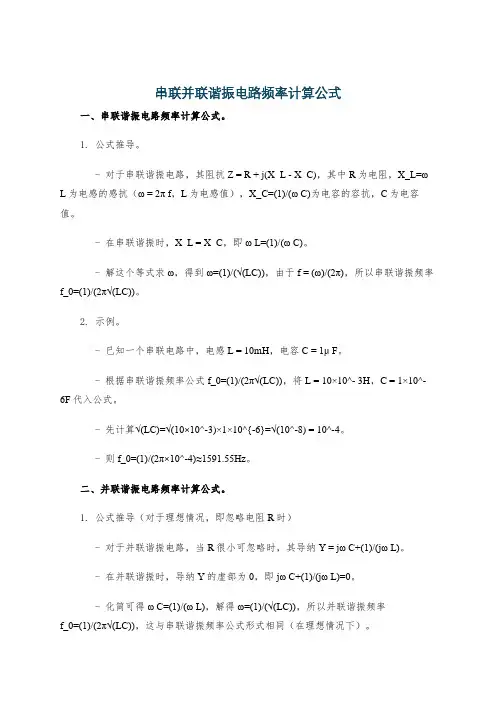

串联谐振和并联谐振频率计算方法串联谐振频率公式 串联和并联的谐振RLC电路，只要整个回路的阻抗(Z=R+jX)中的电抗部分(jX)为0，就是谐振。这时其它的公式都可以推导出来。 串联谐振时，因为总的电抗X为0，必然电感与电容器上的电压相等，才会出现电抗X 上总电压为0的情况。RLC并联，通常都是用电纳来计算方便。谐振时总电纳为0(即阻抗为无穷大)，此时L、C的电流必然相等(相位相反)，总电纳中的电流才会是0。 求串联和并联谐振频率的方法 LC串联时,电路复阻抗 Z = jwL-j(1/wC)
