铝合金压铸件资料
ADC-12（相当国内的ZL104）是压铸铝合金牌号，为脆性材料,易崩裂。性质类似铸铁,但有质轻和导热性好的优点。主要用于做高档望远镜外壳,相机三脚架云台,发动机外壳等。具体性能指标，可由铝合金压铸厂提供,或等我查资料后再告知。在广东省南海市有大量生产厂家。
数码相机的铝合金外壳的壁厚多少合理？表面是如何处理的？有没有加工此类产品的厂家？壁厚：1.2~1.5mm，表面：铬酸皮膜后喷涂；
铝合金压铸件的内部裂痕怎样检测？
通过无损探伤来检测产品
1.超声波探伤
各类金属管材、板材、铸件、锻件和焊缝的超声波检测和超声波测厚.
当超声波在传播中遇到裂缝、空洞、离析等缺陷时，超声波的声速、振幅、频率等声学参数会因此改变。根据仪器测量这些改变，可以判断缺陷的存在，并能确定其具体位置.
超声波脉冲（通常为1.5MHz）从探头射人被检测物体，如果其内部有缺陷，缺陷与材料之间便存在界面，则一部分人射的超声波在缺陷处被反射或折射，则原来单方向传播的超声能量有一部分被反射，通过此界面的能量就相应减少。这时，在反射方向可以接到此缺陷处的反射波；在传播方向接收到的超声能量会小于正常值，这两种情况的出现都能证明缺陷的存在。在探伤中，利用探头接收脉冲信号的性能也可检查出缺陷的位置及大小。前者称为反射法，后者称为穿透法。
2.磁粉探伤
适宜于铁磁性材料如铸造、锻造和其它机加工部件的无损检测。
3.紫外线灯
价格低廉、可靠高和操作简单，各种管道的泄漏探查、涂镀层是否均匀的检验、杂质或污点的检测、半导体和生物领域、医疗、舞台特除艺术效果
4.射线探伤
射线探伤可以分为X射线、γ射线和高能射线探伤三种
X射线照相法探伤是利用射线在物质中的衰减规律和对某些物质产生的光化及荧光作用为基础进行探伤的。从射线强度的角度看，当照射在工件上射线强度为J0，由于工件材料对射线的衰减，穿过工件的射线被减弱至Jc。若工件存在缺陷时，因该点的射线透过的工件实际厚度减少，则穿过的射线强度Ja、Jb比没有缺陷的点的射线强度大一些。从射线对底片的光化作用角度看，射线强的部分对底片的光化作用强烈，即感光量大。感光量较大的底片经暗室处理后变得较黑。因此，工件中的缺陷通过射线在底片上产生黑色的影迹，这就是射线探伤照相法的探伤原理。
铝合金压铸件的结构设计经验
1。考虑壁厚的问题，厚度的差距过大会对填充带来影响
2。考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右
3。设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题
4。有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽5。在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等
6。对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，得，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0。8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。
7。再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了
8。铝合金没有弹性，要做扣位只有和塑料配合。
9。一般不能做深孔！在开模具时只做点孔，然后在后加工！
10。如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！
1.压铸件的设计与塑胶件的设计比较相似，塑胶件的一些设计常规也适用于压铸件。
2.对于铝合金，模具所受温度和压力比塑胶的大很多，对设计的正确性要求特严。即使很好的模具材料，一旦有焊接,模具就几乎无寿命可言。锌合金跟塑胶差不多,模具寿命较好。
3.不能有凹的尖角，避免模具崩角。
4.压铸件的精度虽然比较高，但比塑胶差，而且拔模力比塑胶大，通常结构不能太复杂，必要时应将复杂的零件分解成两件或多件。
5.铝合金的螺孔通常模具只做锥坑，采用后加工。对于要求严的配合部位通常留0.3mm的后加工量。
6.铝合金压铸易产生气孔，在外观上需加以考虑。
铝合金压铸件（含硅）表面做阳极氧化很难的，一般时间稍长回出现黑色。
铝合金压铸件不能做阳极氧化，可用喷油或喷塑。
常用的合金铝6061、7075，铸铝A356着色效果都不错的。
压铸件和阳极氧化之间没有必然的联系。
铸铝的种类很多，不一定要选硅铝合金（铸铝分Al-Si系、AL-Cu系、AL-Mg系、AL-Zn系等，还有参杂稀土元素的）。即使选用硅铝合金，阳极氧化也并非不可行。一般来说，合金铝中多多少少都含硅元素，比如6061含硅0.4~0.8%，7075含硅0.4%，这样的含硅量对合金阳极化影响是很小的（顺便说一句，铜含量对铝合金阳极氧化影响不大，但在硬质氧化、瓷质氧化时，铜、锰影响很大）。但当合金中硅含量很大（>7%）时，对合金的阳极氧化就会有影响。主要体现在氧化耗时较长，膜层显得灰暗等，这些问题通过工艺可以解决（比如不用直流、而用脉冲电流氧化），这就需要表面处理厂家有一定的技术能力。所以，铸铝≠硅铝合金≠不能阳极氧化。
另外再说说着色的问题。铝合金的阳极氧化和着色是两个不同的工序，这与钢铁的发蓝不同。钢铁发蓝是氧化膜本身呈蓝色，而着色是在阳极氧化后立即进行，氧化膜本身是无色透明的。铝合金用硫酸阳极化得到的氧化膜最适宜染色，现在比较多的使用有机染料着色，着色后再对氧化膜进行封闭处理。另外也有用重金属盐电解着色的，但要按楼主的要求染成红色比较困难！
钢铁零件在含有磷酸溶液中进行化学处理，使钢铁表面生成一层难溶于水的保护膜的过程，叫做磷化处理！
它主要有以下特点：
1、磷化膜表面呈灰色或暗灰色。
2、磷化膜经填充、上油或涂漆处理，在大气条件下具有较好的抗腐蚀能力。
3、膜层的吸附能力强，常作为涂料的底层。
4、磷化膜具有较高的电绝缘性。
5、经磷化处理后，原金属的机械性能、强度、磁性等基本不变。
6、磷化膜有很好的润滑性能。
7、渗氮零件表面可以用磷化膜保护。
8、磷化膜的最大特点是能在钢铁的内表面及形状复杂的钢铁表面上获得保护膜。
9、膜层硬度和机械强度底，有一定的脆性。
钝化一般是指：为了提高镀锌层的防护性能和装饰性能，将镀件防入溶液中处理，使其表面形成一层化学稳定性较高的膜。经钝化处理后能提高镀锌层的防护性能和表面光泽。
氧化一般分为：铝、铝合金和钢铁零件的氧化，只是所能达到的目的和所使用的溶液不同
1、围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1
供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号， 文档Word 需重新进行样件鉴定。回炉料使用规定 3.1.1回炉料分类 3.1.1.1 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和 油污。10二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过 天）的一级回炉料。三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份 报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料：，二级回炉料最大使用量40%。一级回炉料最大使用量50% 一级、二级回炉料混合使用：20%。，其中二级回炉料最
大使用量回炉料总量不超过40% 三级回炉料：必须经过重熔、精炼且化学成份分析合格后才能使用，其最不能直接使用，10%，仅与铝锭混合使用。大使用量 3.1.1.3加料循序 大块回炉料铝锭，如此循环。小颗粒回炉料 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥ 1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例：0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 文档Word 3.5.2 铸件不加工表面的质量 3.5.2.1 不允许有裂纹,欠铸和任何穿透性缺陷。 3.5.2.2 由于模具组合镶拼或受分型面影响而形成铸件表面高低不平的
压铸产品结构设计准则 铝合金压铸件的结构设计经验 1。考虑壁厚的问题，厚度的差距过大会对填充带来影响 2。考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1 到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右 3。设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题 4。有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽。 5。在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等 6。对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0.8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。 7。再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了 8。铝合金没有弹性，要做扣位只有和塑料配合。 9。一般不能做深孔！在开模具时只做点孔，然后在后加工！ 10。如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！
1.压铸件的设计与塑胶件的设计比较相似，塑胶件的一些设计常规也适用于压铸件。 2.对于铝合金，模具所受温度和压力比塑胶的大很多，对设计的正确性要求特严。即使很好的模具材料，一旦有焊接,模具就几乎无寿命可言。锌合金跟塑胶差不多,模具寿命较好。 3.不能有凹的尖角，避免模具崩角。 4.压铸件的精度虽然比较高，但比塑胶差，而且拔模力比塑胶大，通常结构不能太复杂，必要时应将复杂的零件分解成两件或多件。 5.铝合金的螺孔通常模具只做锥坑，采用后加工。对于要求严的配合部位通常留 0.3mm的后加工量。 6.铝合金压铸易产生气孔，在外观上需加以考虑。 铝合金压铸件（含硅）表面做阳极氧化很难的，一般时间稍长回出现黑色。 铝合金压铸件不能做阳极氧化，可用喷油或喷塑。 常用的合金铝6061、7075，铸铝A356着色效果都不错的。 压铸件和阳极氧化之间没有必然的联系。 铸铝的种类很多，不一定要选硅铝合金（铸铝分Al-Si系、AL-Cu系、AL-Mg系、AL-Zn系等，还有参杂稀土元素的）。即使选用硅铝合金，阳极氧化也并非不可行。一般来说，合金铝中多多少少都含硅元素，比如6061含硅0.4~0.8%，7075含硅0.4%，这样的含硅量对合金阳极化影响是很小的（顺便说一句，铜含量对铝合金阳极氧化影响不大，但在硬质氧化、瓷质氧化时，铜、锰影响很大）。但当合金中硅含量很大（>7%）时，对合金的阳极氧化就会有影响。主要体现在氧化耗时较长，膜层显得灰暗等，这些问题通过工艺可以解决（比如不用直流、而用脉冲电流氧化），这就需要表面处理厂家有一定的技术能力。所以，铸铝≠硅铝合金≠不能阳极氧化。 另外再说说着色的问题。铝合金的阳极氧化和着色是两个不同的工序，这与钢铁的发蓝不同。
铝合金压铸件的标准公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
铝合金压铸件 1 范围 本标准规定了铝合金压铸件（以下简称压铸件）的材质、尺寸公差、角度公差、形位公差、工艺性要求和表面质量。 本标准适用于照相机、光学仪器等产品的铝合金压铸件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 11334—1989 圆锥公差 JIS H 5302—1990 压铸铝合金 3 压铸铝合金 压铸铝合金选用JIS H 5302—1990中的ADC10。 ADC10的化学成分表1给出。其中铜的含量控制在不大于 %。 ：245 MPa； a ) 抗拉强度σ b b ) 伸长率δ5 ：2 %； c ) 布氏硬度HBS（5/250/30）：80。 4 铸件尺寸公差 压铸件尺寸公差的代号、等级及数值 压铸件尺寸公差的代号为CT。尺寸公差等级选用GB/T 6414—1999中的CT3 ～ CT8。一般（未注）公差尺寸的公差等级基本规定为：照相机零件按CT6，其他产品零件按CT7。尺寸公差数值表2给出。 壁厚尺寸公差 壁厚尺寸公差一般比该压铸件的一般公差粗一级。例如：一般公差规定为CT7，壁厚公差则为CT8。当平均壁厚不大于 mm时，壁厚尺寸公差则与一般公差同级，必要时，壁厚尺寸公差比一般公差精一级。 公差带的位置 尺寸公差带应相对于基本尺寸对称分布，即尺寸公差的一半为正值，另一半取负值。当有特殊要求时，也可采用非对称设置，此时应在图样上注明或在技术文件中规定。 对于有斜度要求的部位，其尺寸公差应沿斜面对称分布。
国铝合金压铸件市场发展现状https://www.doczj.com/doc/0d15267630.html, 2010年03月05日10:11 中国压铸网 生意社03月05日讯 目前全球压铸件的生产和消费主要集中在美国、日本、中国、意大利、德国、墨西哥等国家。随着经济的不断增长，全球对汽车、电子通讯等产品的需求多，压铸行业得到快速发展。从全球金属压铸件情况看，黑色金属压铸件占比高达80%以上，而有色金属压铸件的占比不足20%，这其中铝合金压铸件的占比达2/3。再从有色金属压铸件的生产消费情况看，主要集中在欧美日等国家和地区，每年 的增长幅度在9%左右。 我国的压铸生产始于20世纪40年代末，经过几十年的发展，已成为世界上压铸件的生产和消费大国之一。从压铸件的品种构成来看，铝合金压铸件和镁合金压铸件发展迅速，1995年-2003年，年均增长率分别为11.95%和35.45%。 目前在中国汽车工业以“汽车发动机汽缸、活塞、水泵、变速箱、制动器”为代表，通讯行业以“通讯系统(GSM、CDMA、3G、小灵通等)发射接收基站”为主，电梯行业以“自动扶梯和自动人行道具”为代表，而电子信息产业以“计算机设备”为代表的应用领域是压铸件的热点产品。 (一)汽车、摩托车及配件工业 目前，汽车工业已成为我国压铸行业最大的需求市场。铝合金压铸件已广泛应用于汽车发动机汽缸、活塞、水泵、变速箱、制动器等四十多种关键零部件的 制造。 1.汽车发动机铝合金缸体压铸近年发展迅猛主要企业有：广州东风本田发动机公司、重庆长安汽车集团、长安铃木汽车公司、上海乾通汽车附件公司、乔治费歇尔汽车产品苏州有限公司以及哈尔滨东安动力公司等；此外，长春一汽集团、重庆渝江压铸集团、宜兴江旭铸造公司、广东鸿图科技公司、徐航压铸有限公司、重庆渝美合资公司、重庆蓝黛实业公司、以及高要鸿泰精密压铸有限公司等均引进大型压铸机自动生产线，开发大型铝合金压铸件。特别是2005年以来跨国汽车巨头在我国掀起新一轮发动机投资热，其势越来越旺，这将有力地推动铝合金 发动机缸体压铸的加速发展。 2.汽车摩托车铝合金轮毂 全国铝合金轮毂生产企业近百家，2006年产量6600万只，2007年近8000万只。我国铝合金轮毂约占美国市场的40%，“十一五”末汽车铝合金轮毂出口量将达到2000万只以上。铝合金轮毂生产和出口均处于加速增长之势。 3.汽车零部件市场巨大
铝合金压铸件的标准 2010-01-25 10:08 铝合金压铸件 GB/T 15114-94 1.主题内容与适用范围 本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等. 本标准适用于铝合金压铸件. 2.引用标准 GB1182 形状和位置公差代号及其标准 GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查) GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面 GB6060.4 表面粗糙度比较样块抛光加工表面 GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面 GB6414 铸件尺寸公差 GB/T11350 铸件机械加工余量 GB/T15115 压铸铝合金 3.技术要求 3.1化学成分 合金的化学成分应符合GB/T15115的规定. 3.2力学性能 3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定 3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定. 3.3压铸件尺寸
3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定 3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明. 3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定. 3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明. 3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明. 3.5表面质量 3.5.1铸件表面粗糙度应符合GB6060.1的规定 3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷. 3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致. 3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹. 3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定. 3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定. 3.6内部质量 3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据. 3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定. 3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理. 4质量保证 4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执

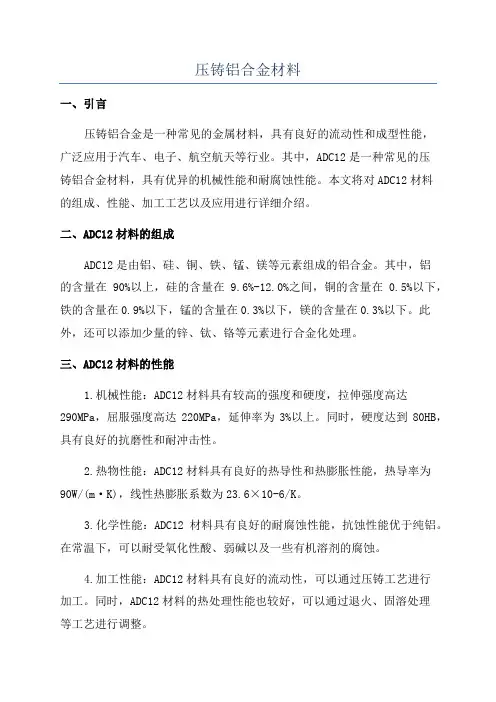

铝合金压铸件资料 ADC-12（相当国内的ZL104）是压铸铝合金牌号，为脆性材料,易崩裂。性质类似铸铁,但有质轻和导热性好的优点。主要用于做高档望远镜外壳,相机三脚架云台,发动机外壳等。具体性能指标，可由铝合金压铸厂提供,或等我查资料后再告知。在广东省南海市有大量生产厂家。 数码相机的铝合金外壳的壁厚多少合理？表面是如何处理的？有没有加工此类产品的厂家？壁厚：1.2~1.5mm，表面：铬酸皮膜后喷涂； 铝合金压铸件的内部裂痕怎样检测？ 通过无损探伤来检测产品 1.超声波探伤 各类金属管材、板材、铸件、锻件和焊缝的超声波检测和超声波测厚. 当超声波在传播中遇到裂缝、空洞、离析等缺陷时，超声波的声速、振幅、频率等声学参数会因此改变。根据仪器测量这些改变，可以判断缺陷的存在，并能确定其具体位置. 超声波脉冲（通常为1.5MHz）从探头射人被检测物体，如果其内部有缺陷，缺陷与材料之间便存在界面，则一部分人射的超声波在缺陷处被反射或折射，则原来单方向传播的超声能量有一部分被反射，通过此界面的能量就相应减少。这时，在反射方向可以接到此缺陷处的反射波；在传播方向接收到的超声能量会小于正常值，这两种情况的出现都能证明缺陷的存在。在探伤中，利用探头接收脉冲信号的性能也可检查出缺陷的位置及大小。前者称为反射法，后者称为穿透法。 2.磁粉探伤 适宜于铁磁性材料如铸造、锻造和其它机加工部件的无损检测。 3.紫外线灯 价格低廉、可靠高和操作简单，各种管道的泄漏探查、涂镀层是否均匀的检验、杂质或污点的检测、半导体和生物领域、医疗、舞台特除艺术效果 4.射线探伤 射线探伤可以分为X射线、γ射线和高能射线探伤三种 X射线照相法探伤是利用射线在物质中的衰减规律和对某些物质产生的光化及荧光作用为基础进行探伤的。从射线强度的角度看，当照射在工件上射线强度为J0，由于工件材料对射线的衰减，穿过工件的射线被减弱至Jc。若工件存在缺陷时，因该点的射线透过的工件实际厚度减少，则穿过的射线强度Ja、Jb比没有缺陷的点的射线强度大一些。从射线对底片的光化作用角度看，射线强的部分对底片的光化作用强烈，即感光量大。感光量较大的底片经暗室处理后变得较黑。因此，工件中的缺陷通过射线在底片上产生黑色的影迹，这就是射线探伤照相法的探伤原理。 铝合金压铸件的结构设计经验 1。考虑壁厚的问题，厚度的差距过大会对填充带来影响 2。考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右 3。设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题 4。有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽5。在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等 6。对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，得，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0。8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。 7。再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了 8。铝合金没有弹性，要做扣位只有和塑料配合。 9。一般不能做深孔！在开模具时只做点孔，然后在后加工！ 10。如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！
铝合金压铸件检验标准 -CAL-FENGHAL-(YICAI)-Company One 1 铝合金压铸件检验标准 1.范国
本标准规左了铝合金压铸件的技术要求、试验方法及检验规则等，主机厂和供应商双方确认的其他发动机及其附件支架可以参照执行此标准。 本标准仅适用于铝合金压铸件以及主机厂和供应商双方确认的英他发动机及其附件支架。 2.引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准岀版时， 所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1182形状和位置公差.通则.定义.符号.和图样表示法 GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 2829周期检査计数抽样程序及抽样表（适用于生产过程稳泄性的检查） GB/T 表而粗糙度比较样块铸造表面 GB/T 表而粗糙度比较样块抛光加工表而 GB/T 表而粗糙度比较样块抛（喷）丸，喷沙加工表面 GB 6414铸件尺寸公差 GB/T 11350铸件机械加工余量 GB/T 15114铝合金压铸件 GB/T 15115压铸铝合金 3.技术要求 化学成分 铝合金的化学成分应符GB/T15115的规定。 力学性能 3.2.1当采用压铸试样检验时，其力学性能应符合GB/T15115的规定。 3.2.2当采用圧铸件本体检验时，其指定部位切取试样的力学性能不得低于单铸试样的75%。 3. 3压铸件尺寸 3.3.1压铸件的几何形状和尺寸应符合零件图样的规左。 3.3.2压铸件的尺寸公差应按GB6414的规左执行。 3.3.3压铸件有形位公差要求时，可参照GB/T15114：英标注方法按GB/TH82的规泄。 3.3.4压铸件的尺寸公差不包括铸造斜度，英不加工表面：包容而以小端为基准，被包容而以大端为基准：待加工表而：包容而以大端为基准，被包容面以小端为基准。 3.3.5压铸件需要机械加工时，其加工余量按GB/T11350的规左执行。 压铸件质量要求 3.4.1压铸件应符合零件图样的规左。 3.4.2表而质量 3.4.2.1压铸件表而粗糙度应符合GB/的规能。 3.4.2.2压铸件表而不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。 3.4.23压铸件表而允许有擦伤、凹陷、缺肉和网状毛刺等缺陷。但缺陷必须符合表1规泄。
铝合金压铸件项目 可行性研究报告 xxx科技发展公司
第一章项目概述 一、项目概况 （一）项目名称 铝合金压铸件项目 （二）项目选址 某某新兴产业示范区 项目建设方案力求在满足项目产品生产工艺、消防安全、环境保护卫生等要求的前提下尽量合并建筑；充分利用自然空间，坚决贯彻执行“十分珍惜和合理利用土地”的基本国策，因地制宜合理布置。 （三）项目用地规模 项目总用地面积21650.82平方米（折合约32.46亩）。 （四）项目用地控制指标 该工程规划建筑系数76.27%，建筑容积率1.64，建设区域绿化覆盖率5.01%，固定资产投资强度189.21万元/亩。 （五）土建工程指标 项目净用地面积21650.82平方米，建筑物基底占地面积16513.08平方米，总建筑面积35507.34平方米，其中：规划建设主体工程27202.60平方米，项目规划绿化面积1779.37平方米。 （六）设备选型方案
项目计划购置设备共计116台（套），设备购置费1656.50万元。 （七）节能分析 1、项目年用电量1344491.78千瓦时，折合165.24吨标准煤。 2、项目年总用水量14758.16立方米，折合1.26吨标准煤。 3、“铝合金压铸件项目投资建设项目”，年用电量1344491.78千瓦时，年总用水量14758.16立方米，项目年综合总耗能量（当量值）166.50 吨标准煤/年。达产年综合节能量68.01吨标准煤/年，项目总节能率 23.03%，能源利用效果良好。 （八）环境保护 项目符合某某新兴产业示范区发展规划，符合某某新兴产业示范区产 业结构调整规划和国家的产业发展政策；对产生的各类污染物都采取了切 实可行的治理措施，严格控制在国家规定的排放标准内，项目建设不会对 区域生态环境产生明显的影响。 （九）项目总投资及资金构成 项目预计总投资7876.78万元，其中：固定资产投资6141.76万元， 占项目总投资的77.97%；流动资金1735.02万元，占项目总投资的22.03%。 （十）资金筹措 该项目现阶段投资均由企业自筹。 （十一）项目预期经济效益规划目标

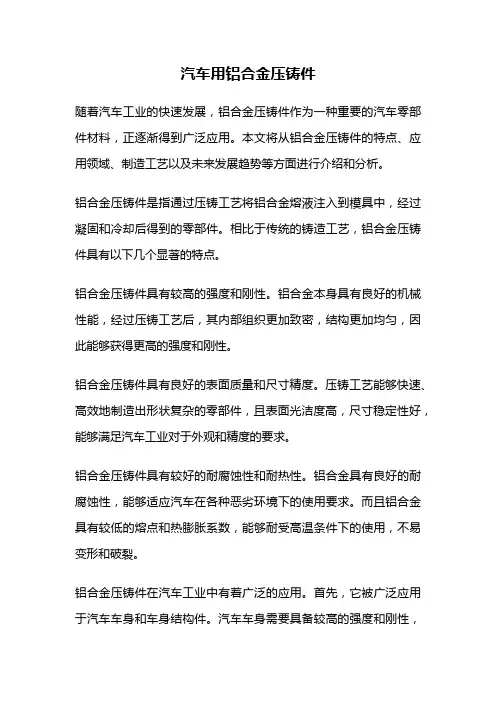

低压铸造铝合金车轮设计要点 铝合金车轮具有质量轻、能耗低、散热快、减震性好、安全可靠、外观漂亮、图案丰富以及平衡性好等优点，被整车制造企业和广大车主所青睐。 我国铝合金轮毂的生产大多采用低压铸造工艺。该工艺是在20世纪80年代后期由中信戴卡公司引进，经过20多年的发展，已经比较成熟。但真正意义上的开发设计工作是在最近几年，随着我国整车制造水平的提升，才开始与整车开发同步进行设计。 车轮设计要点 铝合金车轮的设计包括外观设计和工程设计。车轮外观要与整车外观相匹配，车轮不仅是外观件，还是重要的安全部件，因此外观设计时就必须考虑工程要求。一般情况下，在车轮进行外观设计时，工程人员也要参与，与造型设计师共同完成外观设计工作，以缩短车轮的开发周期。 现以大众车轮设计为例，具体分析低压铸造铝合金车轮设计中关注的要点。大众车轮执行德国大众标准和欧盟的设计规范，主要考虑的方面有整车造型、车轮装配、车轮生产工艺和车轮试验。 1.整车造型 车轮是整车的时尚装饰，是对整车外形设计的一种延伸，因此车轮造型作为整车造型的一部分，必须与整车的造型风格协调一致，给人以美感。 2.车轮装配 车轮最终要装配到整车上，装配时与之相配合的零部件有轮胎、平衡块、刹车鼓、安装盘、安装螺栓和气门嘴。 铝合金车轮设计时注意的装配要点如下： （1）轮胎与铝合金车轮装配的轮胎一般情况下是无内胎的子午线轮胎，在轮胎与车轮轮辋之间形成一个封闭的空间。大众车轮的轮辋结构执行欧洲轮辋标准——ETRTO标准，该标准对轮辋各部位的结构、尺寸做出了明确规定，在车轮设计时必须严格遵守。同时，为防止车辆行驶过程中路肩石划伤车轮表面（路肩石的高度标准为150mm），要求车轮正面不能超出轮胎外侧面，一般要缩进2.5mm以上。 （2）平衡块平衡块的作用是使车轮在高速旋转下保持平衡，避免车辆在行驶过程中抖动和方向盘振动，提高车辆的舒适性。车轮设计时，要求平衡块与刹车鼓之间的间隙不小于3mm。 （3）刹车鼓在车辆行驶过程中，车轮是旋转的，刹车鼓是静止的，因此在车轮设计时要保证车轮内表面与刹车鼓之间有一定的间隙，一般控制在3mm以上。 （4）安装盘、安装螺栓安装螺栓是将车轮定位、紧固到安装盘上的零件。在车轮设计时，要考虑安装盘的尺寸，车轮与安装盘的接触面积，安装螺栓的尺寸、结构和数量，螺栓
1、范围 本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。 本标准适用于汽车发电机铝合金端盖压铸件。 2、引用标准 GB6414铸件尺寸公差 GB6987.1-GB6987.16铝及铝合金化学分析方法 GB288-87金属拉力试验法 GB/T13822-92 压铸有色合金试样 GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面 3、技术要求 3.1 压铸铝合金的牌号 压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10） 可选用材料 UNS－A03830 （美国383.0，日本ADC12） 化学成份见表1 表1 供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。
3.1.1回炉料使用规定 3.1.1.1回炉料分类 一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和 油污。 二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。 三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份 报废的铸件、从铝渣中捡出的铝粒。 3.1.1.2回炉料使用比例 使用单一某级回炉料： 一级回炉料最大使用量50%，二级回炉料最大使用量40%。 一级、二级回炉料混合使用： 回炉料总量不超过40%，其中二级回炉料最大使用量20%。 三级回炉料： 不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。 3.1.1.3加料循序 3.2 力学性能 采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。 试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。 3.3 压铸件尺寸 压铸件的几何形状和尺寸应符合铸件图的规定。 3.4 待加工表面用符号“”标明，尖头指向被加工面。 例： 0.5 表示该表面留有加工余量0.5mm 3.5 表面质量 3.5.1 铸件清理后的表面质量 铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。 3.5.2 铸件不加工表面的质量
铝合金压铸件 1 范围 本标准规定了铝合金压铸件（以下简称压铸件）的材质、尺寸公差、角度公差、形位公差、工艺性要求和表面质量。 本标准适用于照相机、光学仪器等产品的铝合金压铸件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 11334—1989 圆锥公差 JIS H 5302—1990 压铸铝合金 3 压铸铝合金 3.1 压铸铝合金选用JIS H 5302—1990中的ADC10。 3.2 ADC10的化学成分表1给出。其中铜的含量控制在不大于2.8 %。 a ) 抗拉强度σ b ：245 MPa； b ) 伸长率δ5 ：2 %； c ) 布氏硬度HBS（5/250/30）：80。 4 铸件尺寸公差 4.1 压铸件尺寸公差的代号、等级及数值 压铸件尺寸公差的代号为CT。尺寸公差等级选用GB/T 6414—1999中的CT3 ～CT8。一般（未注）公差尺寸的公差等级基本规定为：照相机零件按CT6，其他产品零件按CT7。尺寸公差数值表2给出。 4.2 壁厚尺寸公差 壁厚尺寸公差一般比该压铸件的一般公差粗一级。例如：一般公差规定为CT7，壁厚公差则为CT8。
当平均壁厚不大于1.2 mm时，壁厚尺寸公差则与一般公差同级，必要时，壁厚尺寸公差比一般公差精一级。 4.3 公差带的位置 尺寸公差带应相对于基本尺寸对称分布，即尺寸公差的一半为正值，另一半取负值。当有特殊要求时，也可采用非对称设置，此时应在图样上注明或在技术文件中规定。 对于有斜度要求的部位，其尺寸公差应沿斜面对称分布。 单位为毫米 4.4 公差增量和错型值 受分型面及型芯的影响而引起的固定增量和错型值，已包含在尺寸公差数值之内。当需进一步限制错型值时，则应在图样上注明其允许的最大错型值。 4.5 尺寸公差标注 4.5.1 标注公差尺寸采用极限偏差标注尺寸公差（见示例1）。 10+。 示例1: 10±0.18 ，26.010.0 10+-, 36.00 4.5.2 未注公差尺寸采用公差代号标注尺寸公差（见示例2）。当按未注公差基本规定的等级时，允许不作说明。 示例2: 一般公差按GB/T 6414 – CT7 。 4.5.3 当需进一步限制错型值时，应注明其允许的最大错型值（见示例3）。
铝合金铸造工艺简析 一、铸造的分类 重力铸造、低压铸造、压力铸造，我厂主要为重力铸造，利用重力自行流入模具，通过结晶器进行梯度降温，让铝合金按顺序凝固的铸造方式铸造铸棒。 二、铝液的熔炼 铝合金熔炼简单知识 影响铝液质量的主要因素：铝液中的含气量和氧化夹杂物。在铝合金熔体（铝液）中溶解的气体有：、、CO、、（碳氢化合物）等气体；其中以为主。分析铝合金中的气体成分，证明占85﹪以上，因而铝合金的“含气量”可以近似地视为“含氢量”。铝液中的氢主要来自高温铝液和溶解在其中的水发生化学反应生成氢。 铝液中气体的主要来源： １.燃料：火焰反射炉熔炼铝合金时，煤气中的水分以及燃烧时产生的水分易进入熔体（铝液）； ２.大气：熔炼过程中，大气中的水蒸气被熔体（铝液）吸收； ３.炉衬：烘炉不彻底时，炉衬表面吸附的水分以及砌制时泥浆中的水分在熔炼头几个班次时对熔体（铝液）中的气体含量将有明显的影响； ４.炉料：吸附在炉料（包括铝锭和辅料）表面上的湿气，在熔
化过程中起化学作用而产生的氢将被溶解，如果炉料放置过久，且表面有油污，对熔体（铝液）的吸气量尤有影响； ５.熔炼工具：如果熔炼工具干燥不好，易使熔体（铝液）的吸气量增加； ６.倒料过程中：如果熔体（铝液）落差大或液流翻滚过急时也会使气体及氧化夹杂卷入熔体（铝液）； 高温时铝和水汽的反应： 2Al+3O +3（溶入铝液中） 当在水汽比较多的环境下，剧烈反应，引起爆炸，造成事故。 当在干空气条件下（水分较少），水汽也能和铝液起反应，因此在铝液中总是含有一定数量的氢。 铝液中的氧化夹杂： 铝液与空气中的氧气O2、氮气N2、在高温下发生化学反应生成氧化夹杂物，其中以生成的氧化膜（Al2O3)对铝液的污染最大。这些氧化夹杂的熔点都较高，如氧化铝的熔点约为2050℃，所以铝液中的氧化夹杂主要以固态形式存在，严重影响我们熔炼的铝液质量。氧化夹杂表面疏松，能吸附空气中的水汽和氢，增加了铝液中的气体含量。 熔炼过程中，熔体（铝液）由于氧化而变成某些不能回收的金属氧化物时，这种损失统称为烧损。烧损大小与炉型、铝料状态和生产工艺有关。如：铝料表面积越大（即铝料越细碎）其烧损也越大，而且由于镁为易燃金属，烧损极大。为了避免和减少烧损，我公司主要
铝合金铸件气孔标准 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
铝合金铸件气孔、针孔检验标准 一. 适用范围 本标准规定了铸件气孔、针孔允许存在的范围、大小、数量等技术要求。本标准规定了铸造铝合金低倍针孔度的分级原则和评级方法。本标准适用于铝合金的砂型铸造。适用于评定铸件外表面及需要加工面经加工后的表面气孔、针孔。 二. 引用标准 GB1173-86铸造铝合金技术条件 GB9438-88铝合金铸件技术条件 GB10851-89铸造铝合金针孔 三. 气孔、针孔等孔洞类特征 1. 位于铸件内部而不延伸到铸件外部的气眼。 （1）气孔、针孔内壁光滑，大小不等的圆形孔眼，单个或成组无规则的分布在铸件的各个部位。 （2）气渣孔其特征同气孔、针孔相似，但伴随有渣子。 2. 表面或近表面的孔眼，大部分暴露或与外表面相连。 （1）表面或皮下气孔大小不等的单个或成组的孔眼，位于铸件表面或近表面的部位，其内壁光滑。
（2）表面针孔铸件表面上细小的孔洞，呈现在较大的区域上。 四. 具体条件 1. 砂型、金属型铸件的非加工表面和加工表面，在清整干净后允许存在下列孔洞: （1） 单个孔洞的最大直径不大于3mm，深度不超过壁厚1/3，在安装边上不超过壁厚的1/4，且不大于1.5mm，在上述缺陷的同一截面的反面对称部位不得有类似的缺陷。 （2）成组孔洞最大直径不大于2mm，深度不超过壁厚的1/3，且不大于 1.5mm。 （3） 上述缺陷的数量及边距应符合表一规定 表一 非加工表面或加工表面总面积小于1000cm2 单个孔洞成组孔洞 在 10cm×10cm 单位面积上 孔洞数不多 于4个 孔洞边 距不小 于10mm 一个铸件的非加 工表面或加工面 上孔洞总数不多 于6个，孔洞边 缘距铸件或距内 孔边缘的距离不 小于孔洞最大直 径的2倍 以 3cm×3cm 单位面积 为一组， 其孔洞数 不多于3 个 在一个铸 件上组的 数量不多 于2组 孔洞边缘 距铸件边 缘或距内 孔边缘的 距离不小 于孔洞最 大直径的 2倍 2.液压、气压件的加工表面上，铸件以3级针孔作为验收基础，要求2级针孔占受检面积的25％以上，局部允许4级针孔，但一般不得超过受检面积的
设计和开发控制程序 1 目的 有效地为新产品或更改产品实现过程的设计和开发进行控制和规范化管理，充分发挥各质量职能的协调性，确保产品质量和服务满足顾客要求。 2 适用范围 适用于顾客提供图纸的产品实现过程的设计和开发以及控制计划制定的控制。 3 职责 3.1 总工程师负责产品实现过程设计和开发的各阶段工作结果的确认；组织成立多方论证小组，协调解决产品过程设计和开发各阶段工作中存在的问题。 3.2 技术中心是产品过程设计和开发的归口管理部门，负责监视产品实现过程设计和开发各阶段的工作进度和质量。 3.3 多方论证小组负责按产品过程设计和开发控制程序规定的内容实施各阶段的工作。 4 工作流程 4.1 组织准备 成立多方论证小组，由总经办、技术中心、质量部、供销部、生产部、财务部等部门指定人员参加，必要时可邀请顾客及部分供方代表参加，或指定企业有关人员代表顾客或供方。填写“多方论证小组成员名单”。 多方论证小组由总经理批准成立，总经理指定小组组长。小组组长负责小组内成员的职责及工作安排，并与相关部门进行沟通。 4.2 “APQP工作计划书”的编制 多方论证小组组长负责编制“APQP工作计划书”，内容包括产品过程设计和开发实施的若干阶段、各阶段的工作内容、计划完成的工作日及起、止时间、责任单位和责任人。“APQP 工作计划书”经多方论证小组成员讨论，报总经理批准后实施。“APQP工作计划书”应随着产品过程设计和开发工作的进展适时进行修订。必要时，采用甘特图对工作计划进行描述。 4.3 项目的确定 4.3.1 根据公司下达的“工作任务书”，多方论证小组收集以下信息资料： a）顾客以往的要求、投诉、建议等方面的信息资料； b）公司业务计划及顾客的业务发展规划，识别顾客现在和未来关注的事项； c）顾客新产品及更改产品的信息资料； d）本公司的产品及过程能力指标（包括可靠性目标）
中国压铸市场综述 1中国压铸市场基本概况 2005年全国压铸件产量864200吨，2006年预计突破100万吨大关，这只是狭义的高压压铸。按广义的压铸范畴，即包括低压铸造和挤压铸造等各种压力下铸造成型工艺，其总产量可达140万吨。 2006年，“十一五”规划的第一年，社会经济发展势头良好。中国汽车工业协会统计，2006年上半年全国汽车产量363.03万辆,同比增长28.94%;销售353.52万辆,同比增长26.71%。海关总署公布，上半年汽车及零部件出口113.27亿美元，同比增长44.32%。2006年国内生产总值预期增长8％，而上半年实际增长10.9％。压铸业仍将保持稳步发展。 研究中国压铸市场必先了解相关的经济环境。 从上游来看,2005年全国原铝产量781万吨、锌产量217万吨、镁产量46.96万吨、铜产量258万吨。有色金属生产持续增长，为压铸生产增长提供丰富资源。 以铝为例：2005年总产量781万吨，其中国内消费710万吨，净出口68.2万吨,其他2.4万吨。按工艺用途分类：建筑型材和工业型材340万吨,占47.9%;铝铸件160万吨,占22.5%;铝板棒材138万吨,占19.4%;铝箔62万吨,占8.8%;其他方面10万吨,占1.4%。 从下游来看:2005年中国汽车、摩托车等交通运输业铝铸件总量约为96万吨，其中汽车、摩托车、农用车、电动自行车等装车量合计67.5万吨;铝合金轮毂等配件出口12万吨;投入汽车、摩托车配件市场16.5万吨。在铝铸件总产量160万吨中，其余64万吨则用于电子电器、机械仪表、灯具、工具、五金等各个行业。扩展视野，向上游下游延伸，可带来更多商机。 2中国压铸持续发展的必然性 2.1国民经济持续发展是压铸增长的根本保障 我国近百年来贫困落后所蕴藏的要翻身的巨大能量，这种“后发优势”在改革开放政策的引导下，形成为推动经济发展的动力。人民的意志决定了市场的走向，我国的“汽车热”、“房产热”乃至“经济热”将延续下去，特别是制造业高速发展期将延续更久。“十一五”规划GDP年均增长7.5％，这就为压铸业持续发展提供了最根本的保障。 2.2世界经济一体化促使压铸重心向中国转移 在经济全球化的浪潮中，产业发展序列的国际分工正在形成。我国的经济水平，特别是拥有千万吨有色金属资源和丰富的劳动力资源以及
压铸件缺陷：一、流痕 其他名称：条纹。 特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。此缺陷无发展方向，用抛光法能去处。 产生原因排除措施 1、两股金属流不同步充满型腔而留下的痕迹。 2、模具温度低，如锌合金模温低于150℃，铝合金模温低于180℃，都易产生这类缺陷。 3、填充速度太高。 4、涂料用量过多。1、调整内浇口截面积或位置。2、调整模具温度，增大溢流槽。3、适当调整填充速度以改变金属液填充型腔的流态。4、涂料使用薄而均匀。 二、冷隔 其他名称：冷接（对接）。 特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。 产生原因排除措施 1、金属液浇注温度低或模具温度低。 2、合金成分不符合标准，流动性差。 3、金属液分股填充，熔合不良。 4、浇口不合理，流程太长。 5、填充速度低或排气不良。 6、比压偏低。1、适当提高浇注温度和模具温度。2、改变合金成分，提高流动性。3、改进浇注系统，改善填充条件。4、改善排溢条件，增大溢流量。5、提高压射速度，改善排气条件。6、提高比压 三、擦伤 其他名称：拉力、拉痕、粘模伤痕。
特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面。 产生原因排除措施 1、型芯、型壁的铸造斜度太小或出现倒斜度。 2、型芯、型壁有压伤痕。 3、合金粘附模具。 4、铸件顶出偏斜，或型芯轴线偏斜。 5、型壁表面粗糙。 6、涂料常喷涂不到。 7、铝合金中含铁量低于0.6%。1、修正模具，保证制造斜度。2、打光压痕。3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。4、修正模具结构。5、打光表面。6、涂料用量薄而均匀，不能漏喷涂料。7、适当增加含铁量至0.6~0.8%。 四、凹陷 其他名称：缩凹、缩陷、憋气、塌边。 特征：铸件平滑表面上出现的凹瘪的部分，其表面呈自然冷却状态。 产生原因排除措施 1、铸件结构设计不合理，有局部厚实部位，产生热节。 2、合金收缩率大。 3、内浇口截面积太小。 4、比压低。 5、模具温度太高。1、改善铸件结构，使壁厚稍为均匀，厚薄相差较大的连接处应逐步缓和过渡，消除热节。2、选择收缩率小的合金。3、正确设置浇注系统，适当加大内浇口的截面积。4、增大压射力。5、适当调整模具热平衡条件，采用温控装置以及冷却等。 五、气泡 其他名称：鼓泡。 特征：铸件表皮下，聚集气体鼓胀所形成的泡。 产生原因排除措施
压铸合金
压铸合金 压铸合金压铸合金、、压铸模压铸模、、压铸机是压铸生产的三要素三要素。。要获得优质的压铸件除了要求压铸件的结构工艺性合理铸件的结构工艺性合理，，压铸模设计合理压铸模设计合理、、制造精确制造精确，，压铸机性能优良之外压铸机性能优良之外，，还要有压铸工艺性良好的合金压铸工艺性良好的合金。。
压铸合金 2.1 压铸合金性能要求 2.2 压铸合金
2.1 压铸合金性能要求 并非任何性能的合金都能用来生产压铸件并非任何性能的合金都能用来生产压铸件，，用于压铸生产的合金其性能有两方面的要求用于压铸生产的合金其性能有两方面的要求，，一是在压铸件成型时有良好的成型工艺性压铸件成型时有良好的成型工艺性，，二是成型后的压铸件能满足产品的使用要求二是成型后的压铸件能满足产品的使用要求。。合金的成型工艺性能是指合金的铸造成型工艺性艺性能是指合金的铸造成型工艺性、、切削加工性切削加工性、、焊接性能焊接性能、、电镀性能电镀性能、、热处理性能等热处理性能等。。合金的使用性能包括合金的力学性能使用性能包括合金的力学性能、、物理性能和化学性能物理性能和化学性能。。因此因此，，用于压铸生产的合金应具有以下性能： (1)结晶温度范围小结晶温度范围小，，以防止压铸件产生缩孔和缩松缺陷以防止压铸件产生缩孔和缩松缺陷。。 (2)具有良好的流动性具有良好的流动性，，有利于成型结构复杂有利于成型结构复杂、、表面质量好的压铸件表面质量好的压铸件。。 (3)线收缩率小线收缩率小，，可降低铸件产生热裂的倾向并且易于获得尺寸精度较高的铸件可降低铸件产生热裂的倾向并且易于获得尺寸精度较高的铸件。。 (4)高温时有足够的热强度和可塑性高温时有足够的热强度和可塑性，，高温脆性和热裂倾向小高温脆性和热裂倾向小，，防止推出铸件时产生变形和开裂。 (5)在常温下有较高的强度在常温下有较高的强度，，以适应大型薄壁复杂压铸件的使用要求以适应大型薄壁复杂压铸件的使用要求。。 (6)具有良好的加工性能和一定的抗蚀性能具有良好的加工性能和一定的抗蚀性能。。 (7)成型过程中与型壁产生物理-化学反应的倾向小化学反应的倾向小，，防止黏模及相互合金化以延长模具寿命防止黏模及相互合金化以延长模具寿命。。 在满足使用性能的前提下在满足使用性能的前提下，，选用压铸合金时尽可能考虑工艺性能优良的合金选用压铸合金时尽可能考虑工艺性能优良的合金。。目前得到广泛应用的压铸合金是有色金属的压铸合金是有色金属。。黑色金属由于熔点太高黑色金属由于熔点太高，，致使压铸模的使用寿命极低致使压铸模的使用寿命极低，，因此因此，，极少采用压铸生产工艺来生产黑色金属铸件压铸生产工艺来生产黑色金属铸件。。 通常有色压铸合金分高熔点压铸合金和低熔点压铸合金两大类通常有色压铸合金分高熔点压铸合金和低熔点压铸合金两大类。。前者有铝合金前者有铝合金、、镁合金和铜合金，后者有铅合金后者有铅合金、、锡合金和锌合金锡合金和锌合金。。https://www.doczj.com/doc/0d15267630.html,
