地铁车辆再生制动能量利用方案
摘要：目前，节能减排已成为我国的基本国策，建设低碳型交通基础设施、推广应用低碳型交通运输装备是城市轨道交通建设者责任。地铁由于站间距比较短，制动频繁、列车起动，考虑各钟车型、站距、编组、发车间隔等差异，列车电制动时产生的再生能量可达到牵引能量的40%以上。充分利用列车再生能量将节约大量能量，产生效益可观，为节能减排做出贡献。西安市地铁已经运营1、2号线，在建3、4、5、6号线，如何在保证线路运行安全的前提下，提高供电水平，同时为城市节能减排做出贡献，是我们必须考虑的问题。
关键词：轨道交通；列车制动；能量回馈
1 传统列车车载制动电阻方案存在的问题
目前国内外城市轨道交通动车组列车均采用VVVF牵引/制动系统，采用交流电机驱动列车，制动系统普遍采用空气制动和电制动混合的形式。列车在运行时，牵引系统将电能转为机械能，使机车启动加速；在制动时，一部分采用电制动，将机械能转为电能使列车制动，另一部分采用空气制动，通过刹车闸瓦与车轮踏面摩擦而产生制动使列车减速。传统列车上设置了车载制动电阻。当列车制动时，首先采用再生制动方式，列车电机从电动机状态转换为发电机状态，将机械能转换为电能返回到牵引网系统，返回到牵引网系统的能量部分被相邻列车吸收，由于线路的行车密度等多种因素，很大部分能量不能被回馈，此时大量电能量得不到释放，将会使系统供电网电压
急剧上升，为此列车上设置了制动电阻，将这部分能量通过电阻变成热能吸收，稳定系统电压。电阻所转化的热能，车站环控专业通过隧道活塞风、车站轨顶排风和车站轨底排风，将热量排出车站外。
车载制动电阻使用虽然方便，但也有缺点：（1）列车制动电阻吸收再生制动能量转换为热能白白消耗了，没有起到节能减排作用。（2）列车制动电阻吸收再生制动能量转换为热能散于隧道内，虽然部分可以通过隧道活塞风排出隧道，但还有部分遗留在隧道，这部分热量使隧道温升逐步上升；（3）列车制动电阻重量大，列车运行时，不仅没有节能，还增加列车牵引能耗。（4）制动电阻体积大，而且考虑制动电阻散热需在列车上安装通风设备，这样会使列车底部其他设备安装布局困难；（5）制动电阻发热会对车体底板形成烘烤效应，有引发火灾危险。（6）列车采用车空气制动，增加闸瓦的损耗，加大车辆维修工作量，提高了运营成本，摩擦闸瓦产生大量金属粉尘，造成环境污染。
2 国内外现状
在国外城市轨道交通运输系统中，再生制动能量吸收技术发展历程主要有车载电阻耗能式、逆变回馈式、超级电容储能式以及飞轮储能式吸收等。其中最先发展的车载电阻耗能式因其可靠、结构简单等优点应用最为广泛，相对较少的是能量回馈式和能量存储式的应用。国外轨道交通研究制动能量吸收技术较早，已有成熟产品，而国内在这方面的研究刚起步，使用车载电阻耗能式较多，不能够很好的把再生制动能量充分利用起来。
图1
2.1 车载电阻耗能型吸收
在国外的城市轨道交通运输系统中，已经投入运营的再生制动能量吸收装置几乎95%以上是采用车载电阻耗能技术，国内目前大部分地铁线路车辆也是采用该技术。该方式的优点是控制简单，制动力稳定，是比较成熟的技术。
2.2 地面式电阻耗能型吸收
对于地面式电阻耗能吸收装置的设置，国内外均有应用。该技术主要是采用多相IGBT斩波器和电阻配合的恒压吸收原理，通过调节斩波器的导通比使再生制动时母线直流电压的变化状态，达到改变吸收功率，使直流电压稳定在一定值的范围内，使吸收电阻消耗掉再生制动能量。
系统根据对直流母线电压的变化情况来确认相关车辆正进行再生
制动，并调节斩波器的吸收电流与列车的制动回馈电流相匹配，最大限度利用列车的电制动力，减少列车空气制动的投入并降低钢轨磨耗。
利用该技术的再生能量吸收装置一般放置在地下变电所内，单独放置电阻，较易采取相关措施对电阻实施通风散热，有效的防止了火灾的发生。减少了车辆的维修工作量，消除因车载电阻最高温度隔离不当引发的火灾隐患，提高运营安全性。
另外，采用该技术的再生能量吸收装置一般集中布置在牵引站，减小了列车自重和体量，便于列车电器布置，提高车辆载荷能力。
其缺点是不能对再生电能进行回收利用。另外电阻放置困难，尤其是在市区线路，北京地铁10号线设置在地面以上，占地约50平方米，征地困难。
2.3 逆变回馈式
该技术主要采用IGBT等大功率电力电子器件构成三相逆变器。将逆变器的直流侧与牵引电网直流母线直接相联，其输出连接到变电所的中压或低压母线。当再生制动使牵引网直流电压超过定值时，逆变器投入启动并从直流母线吸流，将吸收电能逆变成工频交流电回馈至地铁供电系统交流电网中。
逆变回馈型吸收装置充分利用了城轨内部交流电网（一般为35kV，北京为10kV）的负载容量，可实现列车再生制动电能的全吸收。除要求逆变器具备足够功率并能保证回馈电能质量外，无其他特殊要求，其逆变技术本身已相当成熟。
但由于列车制动再生能量为冲击性负荷，而且能量较大，一般达到2MW～4MW以上，持续时间一般不超过30S，如此大的浪涌负荷将对35kV 交流电网造成一定程度的冲击，目前各地供电局对此类设备的接受程度有待观察。
2.4 飞轮储能型吸收
采用的是真空环境和特殊轴类制造技术，可在相关技术文件上查到，因其使用寿命难以满足要求，维护维修不便，国内外应用实例少，不建议推广使用。
2.5 超级电容储能型吸收
电容储能型吸收技术是采用超级电容作为储能元件，设置直流双向变流器作储能和回馈的功率控制转换。在列车制动时将能量储存在超级电容中，在列车牵引时将储存的电能回送至牵引直流电网，保持牵引直流电网的稳定。
超级电容是一种新型的储能元件，其利用电极和电解液之间形成的界面双电层电容来存储能量，其充放电不需要能量转换，直接以电势能的形式储存。超级电容具有容量大（可达几千法拉）、充放电寿命长（可达100万次）、可承受充放电电流大（可达千安以上）、充电迅速（可在数十秒到数分钟内快速充）、大电流能量循环效率≥90%等优点。相比于其它储能方式，超级电容更适合于再生制动能量的存储。
高考是我们人生中重要的阶段，我们要学会给高三的自己加油打气
地铁车辆再生制动能量利用方案 摘要：目前，节能减排已成为我国的基本国策，建设低碳型交通基础设施、推广应用低碳型交通运输装备是城市轨道交通建设者责任。地铁由于站间距比较短，制动频繁、列车起动，考虑各钟车型、站距、编组、发车间隔等差异，列车电制动时产生的再生能量可达到牵引能量的40%以上。充分利用列车再生能量将节约大量能量，产生效益可观，为节能减排做出贡献。西安市地铁已经运营1、2号线，在建3、4、5、6号线，如何在保证线路运行安全的前提下，提高供电水平，同时为城市节能减排做出贡献，是我们必须考虑的问题。 关键词：轨道交通；列车制动；能量回馈 1 传统列车车载制动电阻方案存在的问题 目前国内外城市轨道交通动车组列车均采用VVVF牵引/制动系统，采用交流电机驱动列车，制动系统普遍采用空气制动和电制动混合的形式。列车在运行时，牵引系统将电能转为机械能，使机车启动加速；在制动时，一部分采用电制动，将机械能转为电能使列车制动，另一部分采用空气制动，通过刹车闸瓦与车轮踏面摩擦而产生制动使列车减速。传统列车上设置了车载制动电阻。当列车制动时，首先采用再生制动方式，列车电机从电动机状态转换为发电机状态，将机械能转换为电能返回到牵引网系统，返回到牵引网系统的能量部分被相邻列车吸收，由于线路的行车密度等多种因素，很大部分能量不能被回馈，此时大量电能量得不到释放，将会使系统供电网电压
急剧上升，为此列车上设置了制动电阻，将这部分能量通过电阻变成热能吸收，稳定系统电压。电阻所转化的热能，车站环控专业通过隧道活塞风、车站轨顶排风和车站轨底排风，将热量排出车站外。 车载制动电阻使用虽然方便，但也有缺点：（1）列车制动电阻吸收再生制动能量转换为热能白白消耗了，没有起到节能减排作用。（2）列车制动电阻吸收再生制动能量转换为热能散于隧道内，虽然部分可以通过隧道活塞风排出隧道，但还有部分遗留在隧道，这部分热量使隧道温升逐步上升；（3）列车制动电阻重量大，列车运行时，不仅没有节能，还增加列车牵引能耗。（4）制动电阻体积大，而且考虑制动电阻散热需在列车上安装通风设备，这样会使列车底部其他设备安装布局困难；（5）制动电阻发热会对车体底板形成烘烤效应，有引发火灾危险。（6）列车采用车空气制动，增加闸瓦的损耗，加大车辆维修工作量，提高了运营成本，摩擦闸瓦产生大量金属粉尘，造成环境污染。 2 国内外现状 在国外城市轨道交通运输系统中，再生制动能量吸收技术发展历程主要有车载电阻耗能式、逆变回馈式、超级电容储能式以及飞轮储能式吸收等。其中最先发展的车载电阻耗能式因其可靠、结构简单等优点应用最为广泛，相对较少的是能量回馈式和能量存储式的应用。国外轨道交通研究制动能量吸收技术较早，已有成熟产品，而国内在这方面的研究刚起步，使用车载电阻耗能式较多，不能够很好的把再生制动能量充分利用起来。 图1 2.1 车载电阻耗能型吸收
研究生课程考核试卷 （适用于课程论文、提交报告） 科目：汽车技术现状及发展趋势教师：贺岩松姓名：赵金龙学号：20110702218 专业：车辆工程类别：学术 上课时间：2011年11月至2011年11月 考生成绩： 阅卷评语： 阅卷教师(签名) 重庆大学研究生院制
再生制动技术现状及发展趋势 摘要 随着新能源危机的加剧，混合动力汽车和纯电动汽车已经成为新一代汽车的发展方向，而再生制动技术作为混合动力汽车和电动汽车的一向重要节能技术，已经得到越来越大的重视。再生制动技术使汽车在制动过程中将一部分动能转化为电能并储存在储能装置中，实现了制动减速时的能量再利用。本文对再生制动的工作原理、技术发展现状进行了详细的阐述，并提出日后的发展趋势。 关键词：制动能量；制动能量回收；发展现状 Regenerative Braking Technology Status and Development Trends ABSTRACT With the new energy crisis intensifies, hybrid vehicles and pure electric vehicles has become the new direction of next generation car, and regenerative brakingtechnology as an important energy-saving technology for hybrid vehicles and electric cars has been paid more and more attention.During braking, part of the kinetic energywill be turn into electrical energy by regenerative braking technology so that we can achieve the energy re-use when the car speed is brakingdeceleration .In this paper, regenerative braking technology works and research status has been elaborated in detail and proposed the future development trend. Key words:Braking energy; Energy regeneration and use; Research status
华东理工大学 毕业设计（论文） 题目城市轨道交通再生制动能量 回收系统研究 学院华东理工大学 专业电气自动化 年级 2016 学号 26140118 姓名 导师 定稿日期： 2016年 11月12 日
摘要 城市轨道交通作为一种运量大、速度快、污染少、舒适性好的交通工具，很有力的缓解大中型城市乘车难、环境污染及交通拥堵等难题。近年来我国着力发展城市轻轨和地铁，本文主要以地铁作为研究对象。城市轨道交通站间距离短、运行密度高，机车频繁制动吋产生相当可观的再生能量，将产生的能量得以利用，不仅节约能源、保护环境同时降低电压利于机车安全运行。再生制动产生的能量得以利用是本文研究的重点，提出逆变电阻混合型再生制动能量吸收方案。本课题以建立地铁再生制动及能量吸收仿真平台为目的，利用仿真软件建立机车运行制动模型及混合型能量吸收模型。首先，分析和总结几种城市轨道交通车辆制动方案的优缺点，重点研究馈能型再生制动方案的基本原理及主要技术问题，提出逆变电阻混合型再生制动能量吸收方案。然后基于电阻制动原理，结合逆变并网电阻制动方案进行建模、仿真分析，并对再生制动产生功率及电流进行粗略的计算。 关键词：再生制动；逆变并网；电阻制动 Abstract
As a large capacity, fast speed, less pollution and comfortable transportation, urban rail transit effectively alleviate the transportation pressure of the large and medium-sized city, environmental pollution and traffic congestion . In recent years, China began to develop the light rail transit and subway. The subway stations has shorter distance and locomotive has haig density running. During locomotive frequently braking, it produced considerable regeneration energy. Reasonable utilization of the regeneration energy not only save energy, protect environment but also reduce the regeneration energy not only save energy, protect environment but also reduce the voltage grade for the locomotive’s safety operation. This paper is the focus on utilization of the regeneration energy, and The inverter-resistance hybrid method is propose. This topic is purposed to build Metreo regenerative braking and inverter-resistance hybrid energy absorption model by simulation software. Firstly, the urban rail transit power supply system has been introduced. Several vehicle braking scheme has been summarized and analyzed for their advantages and disadvantages. The inverter-resistance hybrid of regenerative braking energy absorption solution has been purposed. Secondly, combined with inver and resistance braking scheme, the model was built analyze and the power and current ofregenerative braking was computd.
浅谈中压能馈型再生制动电能利用装置 摘要：中压能馈型再生制动电能利用装置（以下简称“中压能馈装置”）基于我国“十一五”科研成果，不仅能将城市轨道交通电动列车制动时产生的能量回收至交流电网，还能为列车提供部分牵引能量，抑制直流压降，节省能源。本文主要对中压能馈装置的工作原理进行介绍，并对其经济性和实用性进行讨论。。 关键词：轨道交通；能量回馈；再生利用 0引言 城市轨道交通系统，基于各方面需求，具有车站数量多、站间距短、运行速度高等特点，随之而来的是列车频繁启停，短时间内提速或刹车。当列车启动出站时，需要电网提供大量的电能，而进站制动时，则会产生大量的可再生电能。 基于城市轨道交通这些特点，能馈装置应运而生，回收列车制动多余能量至电网，作为牵引启动的电能补充，节约能源，降低地铁运行成本。 1 工作原理 在地铁列车刹车制动阶段，制动产生的能量流向直流侧，使直流母线电压升高，能馈装置检测到直流母线电压高于起始运行电压时线性输出功率，检测到母线电压达到满载运行电压时输出有功目标值，检测到母线电压降低至停止电压时输出停止。 在地铁列车牵引启动阶段，直流母线电压降低，能馈装置检测到直流母线电压低于设定电压（牵引值）时从电网吸收能量，为地铁启动提供部分能量，从而降低直流母线的电流应力，抑制直流母线电压下降。 当能馈装置检测到直流母线电压处于上述二者之间时，则保持待机状态。 中压能馈型再生制动电能利用装置的一次系统结构主要包括能馈变压器、滤波装置、双向变流器、正负极隔离开关等部分，如图1所示。 图1 中压能馈装置一次结构 1.1滤波器 滤波器设置在能馈变压器二次侧与双向变流器之间，起到减小交流电谐波的作用。 1.2 双向变流器 能馈装置中的双向变流器，包括中压交流电网至直流母线侧的整流器和直流母线至交流电网的逆变器。 能馈装置的关键结构是双向变流器，而双向变流器的核心是大功率逆变器，是在脉宽调制基础上发展来的一种功率变换装置，其主电路可看成是一台三相逆变器与一个交流电感。 逆变器采用脉宽调制技术，在其交流侧输出幅值和相位可控的三相交流电、、，通过控制输出电压、、实现对交流电流、、的控制，其中交流电感在逆变器与电网之间起缓冲作用。图2所示为设备逆变时工作流程示意图，能馈装置其功能的实现以交流电流控制为基础。 图2 逆变工作流程 2经济性与实用性 目前，国内外再生制动能量吸收装置主要有电阻耗能型、电容储能型、飞轮储

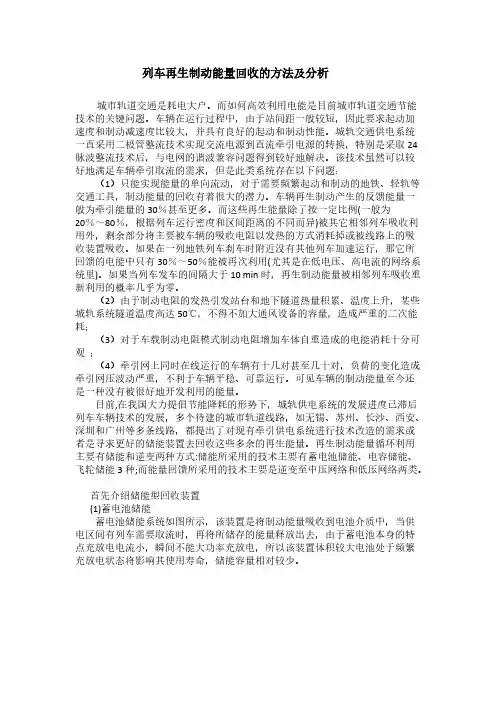

列车再生制动能量回收的方法及分析 城市轨道交通是耗电大户。而如何高效利用电能是目前城市轨道交通节能技术的关键问题。车辆在运行过程中，由于站间距一般较短，因此要求起动加速度和制动减速度比较大，并具有良好的起动和制动性能。城轨交通供电系统一直采用二极管整流技术实现交流电源到直流牵引电源的转换，特别是采取24脉波整流技术后，与电网的谐波兼容问题得到较好地解决。该技术虽然可以较好地满足车辆牵引取流的需求，但是此类系统存在以下问题： （1）只能实现能量的单向流动，对于需要频繁起动和制动的地铁、轻轨等交通工具，制动能量的回收有着很大的潜力。车辆再生制动产生的反馈能量一般为牵引能量的30％甚至更多。而这些再生能量除了按一定比例(一般为20％～80％，根据列车运行密度和区间距离的不同而异)被其它相邻列车吸收利用外，剩余部分将主要被车辆的吸收电阻以发热的方式消耗掉或被线路上的吸收装置吸收。如果在一列地铁列车刹车时附近没有其他列车加速运行，那它所回馈的电能中只有30％～50％能被再次利用(尤其是在低电压、高电流的网络系统里)。如果当列车发车的间隔大于10 min时，再生制动能量被相邻列车吸收重新利用的概率几乎为零。 （2）由于制动电阻的发热引发站台和地下隧道热量积累、温度上升，某些城轨系统隧道温度高达50℃，不得不加大通风设备的容量，造成严重的二次能耗； （3）对于车载制动电阻模式制动电阻增加车体自重造成的电能消耗十分可观； （4）牵引网上同时在线运行的车辆有十几对甚至几十对，负荷的变化造成牵引网压波动严重，不利于车辆平稳、可靠运行。可见车辆的制动能量至今还是一种没有被很好地开发利用的能量。 目前,在我国大力提倡节能降耗的形势下，城轨供电系统的发展进度已滞后列车车辆技术的发展，多个待建的城市轨道线路，如无锡、苏州、长沙、西安、深圳和广州等多条线路，都提出了对现有牵引供电系统进行技术改造的需求或者是寻求更好的储能装置去回收这些多余的再生能量。再生制动能量循环利用主要有储能和逆变两种方式:储能所采用的技术主要有蓄电池储能、电容储能、飞轮储能3种;而能量回馈所采用的技术主要是逆变至中压网络和低压网络两类。 首先介绍储能型回收装置 (1)蓄电池储能 蓄电池储能系统如图所示，该装置是将制动能量吸收到电池介质中，当供电区间有列车需要取流时，再将所储存的能量释放出去，由于蓄电池本身的特点充放电电流小，瞬间不能大功率充放电，所以该装置体积较大电池处于频繁充放电状态将影响其使用寿命，储能容量相对较少。
