编号毕业论文
题目大众辉腾电控悬架系统的结
构原理与检修
毕业设计（论文）原创性声明和使用授权说明
原创性声明
本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：
指导教师签名：日期：
使用授权说明
本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：
学位论文原创性声明
本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日
学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日
导师签名：日期：年月日
注意事项
1.设计（论文）的内容包括：
1）封面（按教务处制定的标准封面格式制作）
2）原创性声明
3）中文摘要（300字左右）、关键词
4）外文摘要、关键词
5）目次页（附件不统一编入）
6）论文主体部分：引言（或绪论）、正文、结论
7）参考文献
8）致谢
9）附录（对论文支持必要时）
2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：
1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写
2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画
3）毕业论文须用A4单面打印，论文50页以上的双面打印
4）图表应绘制于无格子的页面上
5）软件工程类课题应有程序清单，并提供电子文档
5.装订顺序
1）设计（论文）
2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订
摘要
教研室（或答辩小组）及教学系意见
摘要
汽车的操控性和舒适性越来越受到人们的重视，车辆悬架系统在汽车的操控性和舒适性方面起着至关重要的作用。采用电子控制主动悬架系统不仅可提高乘坐舒适性，而且能够实现整车高度的自动升降，大大提高了车辆的舒适性，所以电子控制主动悬架系统被认为是汽车的发展趋势之一。因此，掌握电控悬挂系统的结构原理与检修非常重要。本文简单概述了现代高级汽车电控悬挂系统的发展及功用，重点介绍了大众辉腾轿车电控悬架系统的结构原理，详细分析了大众辉腾轿车电控悬架系统的检修及故障自诊断，最后结合具体的故障实例分析了大众辉腾轿车电控悬架系统故障的排除。
关键词：电控悬架；结构原理；故障排除；检修
目录
目录
摘要 (2)
第一章电控悬挂系统概述 (1)
1.1国内外汽车电控悬架系统研究 (1)
1.1.1国外电控悬架系统研究 (1)
1.1.2国内电控悬架系统研究 (1)
1.2电子控制悬挂系统的功能特点 (2)
1.3电子控制悬挂系统的分类 (2)
1.4电子控制悬挂系统的发展趋势 (3)
第二章大众辉腾轿车电控悬架系统的结构原理 (5)
2.1辉腾轿车电控悬架系统的总体结构 (5)
2.2主要传感器 (5)
2.3悬架电子控制单元（ECU） (11)
2.4执行器元件 (12)
第三章大众辉腾电控悬架系统的检修与故障诊断 (17)
3.1检修电控悬架注意事项 (17)
3.2电控悬架的检查和调整 (17)
3.3电控悬架故障诊断与排除 (20)
3.3.1初步检查 (20)
3.3.2利用自诊断系统进行故障检查 (22)
第四章大众辉腾轿车电控悬架系统的故障检修实例 (25)
4.1汽车高度控制不起作用 (25)
4.2驻车高度非常低 (25)
4.3压缩机不工作 (26)
第五章总结与展望 (27)
5.1总结 (27)
5.2论文存在的不足及展望 (27)
致谢 (28)
参考文献 (1)
第一章电控悬挂系统概述
第一章电控悬挂系统概述
1.1国内外汽车电控悬架系统研究
1.1.1国外电控悬架系统研究
汽车悬架系统对提高汽车行驶平顺性和操纵设备的隔振；美国首先在普尔曼车上使用，空气弹簧的稳定性起着重要的作用。随着电子技术、测控技簧，此后意大利、英国、法国及日本等国家相继对技术、机械动力学的研究等，使车辆悬架系统由空气弹簧作了大量的研究工作。
传统被动隔振发展到振动主动控制。特别是信息气悬架发展经历了“钢板弹簧—气囊复合式悬架科学的研究以及以机械系统运动学、多体动力学架—被动全空气悬架—主动全空气悬架（即和控制理论为核心的虚拟样机技术等各种先进的ECAS电控空气悬架系统）”的变化型式。
目前计算机仿真技术的迅速发展实现了空气悬架在国外高速客车和豪华城
市客车上策略和计算机信息技术的有机融合，使悬架系统的使用率已接近100%，在中、重型载货汽车和挂电子控制技术在现代控制理论指导下更趋完善，车上使用率已超过80%，部分高级轿车也逐渐将同时已开始应用于车辆悬架系统的振动控制，使空气悬架作为标准配置，在列车上应用也日益广ECAS振动控制技术得以快速发展。
在一些特种车辆上，如对防震性要求高的仪表车、救护车及要求带高度调节的集装箱运输车，电子控制空气悬架系统发展应用更为广泛。
1.1.2国内电控悬架系统研究
我国汽车悬架技术的研究和应用与欧美等发达国家相比还处于明显的落后地位，随着高档客车制造技术的引进以及满足人们对舒适性要求的提高，加上国家对客车等级划分的标准要求，空气悬架才开始逐步应用起来。目前，国内拥有空气悬架项目的公司为数众多，但真正拥有空气悬架系统设计开发、制造的却寥寥无几。国内具有代理性质但无实际设计能力的公司居多，对设计匹配等技术环节往往存在先天不足。但是由于种种原因，这些研究成果大多还停留在理论上，产业转化率非常低。其实我国早在20世纪50年代就开始对空气弹簧进行研究，1957年，长春汽车研究所开始了空气悬架技术的研究，不少高校的相关专家学者及研究机构多年来也做了大量富有成效的工作，并取得了许多重要研究成果。但这阶段的研究工作也存在一些问题，如高度控制阀的可靠性，橡胶空气囊的寿命偏低，整个系统的密封性，悬架的稳定性以及空气弹簧的特性理论等问题没有得到很好的解决。空气悬架产品的设计开发滞后，一方面表现在设计手段落后，计算机应力分析、动态仿真在企业中应用还较少；另一方面没有建立一套完善的设计评价体系。
淮安信息职业技术学院毕业设计论文
1.2电子控制悬挂系统的功能特点
ECAS大大提高了悬架的相关性能以及系统的使用可靠性，减少了空气消耗，在车辆行驶过程中无空气消耗，常规空气悬挂相比，ECAS可节省大约25%的空气消耗。具体的控制内容如下:
1.减速抗点头
当车辆紧急制动时，安装空气悬架的车辆可以通过高度阀给前悬架空气弹簧充气，增加其刚度，使后悬架的空气弹簧放气，降低其刚度，从而抑制点头。
2.加速抗仰头
通过节气门位置传感器检测节气门移动的速度和位移。当车辆快速加速时，ECU通过执行器将弹簧刚度和减振器阻尼力调到高值，安装空气悬架的车辆可以通过高度阀使前悬架的空气弹簧放气，降低其刚度，使后悬架的空气弹簧充气，增加其刚度，从而抑制仰头。
3.转向防侧倾
当汽车急转弯时，安装空气悬架的车辆可以通过高度阀，由装在转向轴的传感器检测转向盘的操作状况。在急转弯时，ECU通过执行器使弹簧刚度和减振器阻尼力转换到高值，使外侧的空气弹簧充气，增加其刚度；内侧的空气弹簧放气，减小其刚度，从而减小车身侧倾。
4.调节车身高度
调节货箱到合适的高度，使之与货物平台能顺利对接，方便货物的装卸，提高了工作效率。
5.改善汽车的行驶平顺性
可少对路面的损坏、限制货车超载。空气悬架的寿命由空气弹簧的橡胶气囊决定，可以根据汽车的额定载荷设定气囊的最大载荷，让其在汽车超过额定载荷后失效，从而有效地控制超载，这样既能降低车轮对路面的冲击载荷、减少对路面的损坏、延长公路的使用寿命，又能极大地降低交通事故发生的可能性。1.3电子控制悬挂系统的分类
1.半主动电控悬挂系统
半主动悬架为无源控制。在汽车转向、起步及制动等工况时，不能对悬架的刚度和阻尼进行有效控制，只能根据汽车运行是的振动及工况变化情况，对悬架阻尼参数进行自动调整。
2.主动电控悬挂系统
主动悬架是一种有源控制悬架，它包括提供能量的设备和可控制作用力的附加装置。主动悬架又分为主动空气悬架和主动油气悬架两种。
电子控制悬架系统的基本目的是通过控制调节悬架的刚度和阻尼力，突破传统被动悬架的局限性，使汽车的悬架特性与道路状况和行驶状态相适应，从而保证汽车行驶的平顺性和操纵的稳定性要求都能得到满足。其基本功能有：
第一章电控悬挂系统概述
（1）车高调整
无论车辆的负载多少，都可以保持汽车高度一定，车身保持水平，从而使前大灯光束方向保持不变；当汽车在坏路面上行驶时，可以使车高升高，防止车桥与路面相碰；当汽车高速行驶时，又可以使车高降低，以便减少空气阻力，提高操纵稳定性。
（2）减振器阻尼力控制
通过对减振器阻尼系数的调整，防止汽车急速起步或急加速时车尾下蹲；防止紧急制动时的车头下沉；防止汽车急转弯时车身横向摇动；防止汽车换挡时车身纵向摇动等，提高行驶平顺性和操纵稳定性。
（3）弹簧刚度控制
与减振器一样在各种工况下，通过对弹簧弹性系数的调整，来改善汽车的乘坐舒适性与操纵稳定性。
1.4电子控制悬挂系统的发展趋势
虽然电子控制空气悬架被认为是汽车的发展趋势之一，但距离大面积市场推广还有很长的路。毕竟这种高端产品的价格比普通空气悬架高一倍，一种先进产品的推广主要靠政府法规的引导以及市场需求的发展，电子控制空气悬架也不例外。不过公路条件的改善为汽车空气悬架创造了基本的使用条件；重型汽车对路面破坏机理的研究及认识进一步加深，政府对高速公路养护的重视，限制超载逐步在国内各地受到重视等，汽车的设计越来越以人为本的思想，采用电子控制空气悬架系统不仅可提高乘坐舒适性，而且能够实现整车高度的自动升降，还具有防侧倾功能，方便行动不便者上下车，大大提高了车辆的舒适性等，都使空气悬架市场的应用也将进一步扩大。
当前的研究主要集中于以下4个方面:
1.控制策略
由于车身高度控制及车身姿态控制可在很大程度上提高车辆整车性能，而且空气悬架在结构上保证了车高及姿态控制的方便实现，因此结合先进实用的控制算法对电子控制空气悬架进行控制将成为未来发展的必然趋势，综合控制应该是今后研究工作的一个重点，当然不管各种控制策略怎么组合，简单实用最好，还要考虑成本等经济效益，纵观国内外都是如此。更高层次的改进是将ABS， TCS，ASR等控制系统与悬架控制系统的集成，即组成汽车动力学集成控制系统，这将是车辆悬架系统与车辆其他控制系统集成化发展的方向。
2.执行机构
磁/电流变等新型减振器的应用与研发，新型传感器，车载计算机等硬件的研发有助于电子控制技术的深化，目前已提出了多种的方案，并期待着这种新式传感器的出现；地球环境来考虑，为进一步节约能源，悬架控制向高压力化、高电压化、小型轻量化发展；并且出现了混合动力空气悬架汽车，电子控制悬架将
淮安信息职业技术学院毕业设计论文
进一步向高性能方向发展。
3.理论研究
目前在我国应加强空气弹簧基本理论研究，以掌握有自主知识产权的关键技术；应继续对空气悬架关键部件的设计、制造技术进行探讨与创新；应对空气悬架与整车匹配技术进行深入研究；空气弹簧的小型化；空气弹簧刚度多级甚至无级可调；空气悬架控制的进一步智能化等。
4.虚拟样机技术(virtual proto typing)的应用
虚拟样机技术等各种先进技术和方法在ECAS研发中的应用也是关键，虚拟样机技术是当前设计制造领域的一门新技术，是一种基于仿真的设计，以机械系统运动学、多体动力学和控制理论为核心，加上成熟的三维计算机图形技术和基于图形的用户界面的新技术，将分散的零部件设计和分析技术集成在一起，提供了一个全新研发机械产品的设计方法。多体动力学分析软件在汽车工程中应用到方方面面，并且与有限元，模态分析，优化设计等软件一起构成一个有机的整体，这些软件结构性强、功用完备、操作方便，为汽车悬架动力学研究提供了功能强大、效率颇高的研究工具。在众多的软件中，汽车工业中广泛应用的MSC.DAMS
则是非常具有代表性的一个运动学与动力学仿真软件，目前市场上占有率最高，该软件在为客户提供通用平台同时还专门提供了用于车辆分析的专门模块(ADAMS/CAR)，其中就含有功能齐全的悬架设计模块，集成了许多公司在汽车设计、开发等方面的经验。在实际物理样机试验困难的情况下，虚拟样机技术是进行空气设计效率；缩短产品开发周期，降低开发成本，提悬架的设计和研究的有效方法。联合仿真产品的竞争力。虚拟样机技术为ECAS的设计，在各种CAD、CAE、CAM技术中，利用虚拟样和开发提供了一种全新的方法。将来的发展机技术对机械和控制系统进行联合仿真技术是近应该从这4方面入手，并且应该加快实车应用的年来发展较快的一种。比较常见的有ADAMS进度，和MATLAB进行联合仿真，应用两种软件进行了整车虚拟样机操纵稳定性协同仿真。
第二章大众辉腾轿车电控悬架系统的结构原理
第二章大众辉腾轿车电控悬架系统的结构原理
2.1辉腾轿车电控悬架系统的总体结构
目前，汽车电控悬架系统由于控制功能和控制方法的不同，其结构形式虽然多种多样，但它们的基本组成却是相同的，即由感应汽车运行状况的各种传感器、开关、电子控制单元及执行机构等组成。传感器一般由车身高度传感器、车速传感器、加速度传感器、方向盘转角传感器、节气门位置传感器等。开关模式有选择开关、制动灯开关、停车等开关和车门开关等。执行机构有可调阻尼的减震器，可调节弹簧高度和弹性大小的弹性元件等。具体位置如图2-1所示。
电控悬架系统的一般工作原理是利用传感器（包括开关）对汽车行驶时路面的状况和车身的状态进行检测，将检测信号输入计算机进行处理，计算机通过驱动电路控制悬架系统执行器动作，完成悬架特性参数的调整。
图2-1电子控制悬架系统元件在车身上的布置
1—空气压缩机；2—空气电子阀；3—干燥器；4—节气门位置传感器；5—车身高度传感器；6—带减震器的空气弹簧；7—悬架控制执行器；8—转向传感器；9—停车灯开关；10—指示灯；11—电子多点视频器；12—悬架控制开关；13—1号高度控制器；14—2号高度控制器；15—显示器用ECU16—诊断用接线柱；17—车身高度传感器；18—悬架用ECU；19—空气管
道；20—车速传感器；21—车身高度传感器
2.2主要传感器
1．方向盘转向角传感器
方向盘转向角传感器用于检测方向盘的中间位置、转动方向、转动角度和转动速度。在电子控制悬架中，电子控制单元根据车速传感器信号和转向角传感器信号，判断汽车转向时侧向力的大小和方向，以控制车身的侧倾。
目前，汽车多采用光电式转向角传感器，图2-2是辉腾上应用的光电式转向角传感器的安装位置和结构图。在方向盘的转向轴上装有一个带窄缝的圆盘，传感器的光电单元（即发光二极管）和光敏接收元件（光敏三极管）相对地装在遮光盘两侧形成遮光器。由于圆盘上的窄缝呈等距均匀分布，当方向盘的转轴带动
淮安信息职业技术学院毕业设计论文
圆盘偏转时，窄缝圆盘将扫过遮光器中间的空穴，从而在遮光器的输出端，即可进行ON、OFF转换，形成脉冲信号。电路原理图如图2-4所示，工作原理图如图2-3所示。
图2-2名称光电式转向角传感器
1，2—转角传感器；3—光电元件；4—遮光板；5—转向轴；6，7—圆盘；
图2-3光电式转向角传感器工作原理图
第二章大众辉腾轿车电控悬架系统的结构原理
图2-4方向盘转向角传感器电路原理
2．加速度传感器
在车轮打滑时不能以转向角和汽车车速正确判断车身侧向力的大小。为了直接测出车身横向加速度和纵向加速度，可以利用加速度传感器。横向加速度传感器主要用于检测汽车转向时，汽车因离心力的作用而产生的横向加速度，并将产生的电信号输送给电子控制单元，使电子控制单元能判断悬架系统的阻尼力改变的大小及空气弹簧中空气压力的调节情况，以维持车身的最佳姿势。
加速度传感器常用的有差动变压器式和钢球位移式两种。
（1）差动变压器式加速度传感器
图2-5是差动变压器式加速度传感器的结构图，图2-6是其工作原理图
图2-5差动变压器式加速度传感器的结构
1—弹簧；2—封入硅油；3—检测线圈；4—励磁线圈；5—心杆
淮安信息职业技术学院毕业设计论文
图2-6差动变压器式加速度传感器工作原理
1，2—2次线圈；3，6—1次线圈；4—电源；5—心杆
在励磁线圈（一次绕组）通以交流电的情况下，当汽车转弯（或加、减速）行驶时，心杆在汽车横向力（或纵向力）的作用下产生位移，随着心杆位置的变化，检测线圈（二次绕组）的输出电压发生变化。所以，检测线圈的输出电压与汽车横向力（或纵向力）一一对应，反应了汽车横向力（或纵向力）的大小。悬架系统电子控制装置根据此输入信号即可正确判断汽车横向力（或纵向力）的大小，对车身姿势进行控制。
（2）钢球位移式加速传感器
钢球位移式加速传感器的结构图如图2-7所示。
图2-7钢球位移式加速度传感器
第二章大众辉腾轿车电控悬架系统的结构原理
根据所检测的力（横向力、纵向力或垂直力）不同，加速传感器的安装方向也不一样。如汽车转弯行驶时，钢球在汽车横向力的作用下产生位移，随着钢球位移的变化，造成线圈的输出电压发生变化。所以，悬架系统电子控制装置根据加速传感器输入的信号即可正确判断汽车横向力的大小，从而实现对汽车车身姿势的控制
3．车身高度传感器
车身高度传感器的作用是检测汽车行驶时车身高度的变化情况（汽车悬架的位移量），并转化成电信号输入悬架系统的电子控制装置。车身高度传感器常用的有片簧开关式高度传感器、霍尔集成电路式高度传感器、光电式高度传感器。
（1）片簧开关式高度传感器
片簧开关式高度传感器的结构和工作原理如图2-8所示。
图2-8片簧开关式高度传感器的结构和工作原理
片簧开关式高度传感器有四组触点式开关，它们分别与两个三极管相连，构成四个检测回路。用两个段子作为输出信号与悬架ECU连接，两个三极管均受ECU输出端子的控制。该传感器将车身高度状态组合为四个检测区域，分别是低、正常、高、超高。
当车身高度调定为正常高度时，如果因乘员数量的增加，而使车身高度偏离正常高度。此时片簧开关式高度传感器的一对触点闭合，产生电信号输送给ECU，ECU随即作出车身高度偏低的判断，从而输出电信号到车身高度控制执行器，促使车身高度恢复正常高度状态。
（2）霍尔集成电路式高度传感器
霍尔集成电路式高度传感器的结构和工作原理如图2-9所示。
淮安信息职业技术学院毕业设计论文
图2-9霍尔集成电路式高度传感器的结构和工作原理
霍尔集成电路式高度传感器分别由两个霍尔集成电路、磁体等组成。其工作原理是当两个磁体因车身高度的改变而产生相对位移时，将在两个霍尔集成电路上产生不同的霍尔电效应，形成相应的电信号，悬架的电控装置根据这些电信号做出车身高度偏离调定高度的情况判别，从而驱动执行器做出有关调整。由于两个霍尔集成电路和两个磁体安装时，它们的位置进行了不同的组合，可以将车身高度状态分为三个区域进行检测。
图2-10光电式车身高度传感器工作原理
（3）光电式高度传感器
光电式高度传感器属于非接触式高度传感器，它在使用过程中不存在因磨损而影响检测精度和灵敏度的缺点，因此现代轿车越来越多的采用了光电式高度感
车辆电控悬架的控制与现状 KIMI KANG （南京农业大学工学院，车辆工程） 摘要：汽车电子控制悬架系统的目的是通过控制调节悬架的刚度和减震器阻尼，突破传统被动悬架的局限区域，使汽车的悬架特性与行驶的道路状况相适应，保证平顺性和 操纵性两个相互排斥的性能要求都能得到满足。 关键词：悬架；电子控制；弹簧刚度；减振阻尼力 0引言 传统的汽车悬架一般具有固定的弹簧刚度和减振阻尼力，它只能保证在一种特定的道路状态和速度下达到性能最优，因而不能同时满足汽车行驶平顺性和操纵稳定性的要求。例如降低弹簧刚度，平顺性会更好，乘坐更舒适，但会使操纵稳定性变差；相反，增加弹簧刚度虽可提高操纵稳定性，但会使车辆对路面不平度更敏感，平顺性降低。因此，理想的悬架系统应在不同的行驶条件下具有不同的弹簧刚度和减振器阻尼力，以同时满足平顺性与操纵稳定性的要求。电控悬架系统就是这种理想的悬架系统，它通过对悬架系统参数进行实时控制，使悬架的刚度、减振器的阻尼系数、车身高度能随汽车的载荷、行驶速度、路面状况等行驶条件变化而变化，使悬架性能总是处于最佳状态(或其附近)，同时满足汽车的行驶平顺性、操纵稳定性等方面的要求。 1电控悬架的功能与类型 1.1电控悬架的功能 汽车电子控制悬架系统的目的是通过控制调节悬架的刚度和减震器阻尼，突破传统被动悬架的局限区域，使汽车的悬架特性与行驶的道路状况相适应，保证平顺性和操纵性两个相互排斥的性能要求都能得到满足。主要功能包括：车高调整、衰减力控制、弹簧刚度控制、侧倾角刚度控制等。 1.2电控悬架的类型 根据有无力发生器，可将电子控制悬架分为半主动悬架和全主动悬架两大类。 1.2.1半主动悬架 半主动悬架是根据路面冲击、车轮与车体的加速度、速度及位移信号仅实时调节悬架的阻尼系数，消耗来自不平路面的冲击能量，而不需要提供能量，以这种方式来改善悬架缓冲性能。半主动悬架无力发生器，即无源控制，结构简单、造价低、能量消耗小，是目前轿车上较为普遍采用的调节方式。图11-1所示是一种典型的半主动悬架，它是通过改变液压缸上下两腔节流口的过流面积，以调节
编号毕业论文 题目大众辉腾电控悬架系统的结 构原理与检修
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
汽车底盘电控技术课程（理论）教学任务书课程管理系（部）：机电工程教研室：汽车检测任课教师：邓家林
注：1、教师每次课需携带教学任务书； 2、教学任务书交教研室存档，系部检查，教务处抽查。 汽车底盘电控技术课程（实践）教学任务书 课程管理系（部）：机电工程教研室：汽车检测任课教师：邓家林
2、教学任务书交教研室存档，系部检查，教务处抽查。 备课纸 2013 年级汽电1201/检举1203班 1 周星期P
二、电控悬架系统功能 电控悬架系统的基本目的是控制调节悬架的刚度和阻尼力。基本功能有： 1、车高调整：不论负载多少，汽车高度均一定；在坏路面上行驶时，使车高升高，高速行驶时，车高降低。 2、减震器阻尼力控制：调整减震器阻尼系数，防止汽车起步或急加速时车尾后坐；防止紧急制动时车头下沉；防止急转弯时车身横向摇动；防止汽车换档时车身纵向摇动等。 3、弹簧刚度控制：调整弹簧弹性系数，改善乘坐舒适性和操纵稳定性。 有些车型有其中一至二个功能，少数同时有三个功能。 三、电控悬架系统种类 1、按传递介质不同，分气压式和油压式。 2、按驱动机构和介质不同，分电磁阀驱动的油气主动式悬架和步进电机驱动的空气主动悬架。 3、按控制理论不同，分半主动式和主动式。 主动悬架是一种能供给和控制动力源的装置，它根据各传感器检测的信号，自动调整悬架的刚度、阻尼力以及车身高度，从而显著提高汽车的操纵稳定性和乘坐舒适性。
半主动悬架不需要外加动力源，因而消耗的能量小，成本低。 被动悬架半主动悬架主动悬架 ●汽车电控悬架结构原理 一、电控悬架系统组成 一）组成 1.传感器：车高传感器、车速传感器、加速度传感器、转向盘转角传感器、节气门位置传感器等。 2.开关：模式选择开关、制动灯开关、停车开关、车门开关等。 执行器：可调阻尼力减震器、可调节弹簧高度和弹性大小的弹性元件等。 . 3.ECU 二）一般原理： 利用传感器（包括开关）检测汽车行驶时路面的状况和车身的状态，输入ECU后进行处理，然后通过驱动电路控制悬架系统的执行器动作，完成悬架特性参数的调整。
复习思考题 一、判断题 1．电控半主动悬架系统不可调节车身高度。 ( ) 2．电控半主动悬架系统的螺旋弹簧是必要的。 ( ) 3．电控主动空气悬架系统的空气压缩机在起动发动机后是常运转的。 ( ) 4．电控主动空气悬架的主、辅气室是直接连通的。 ( ) 5．压电式减振器的阻尼调节元件受电脑控制。 ( ) 6．主动式路况预测悬架系统的路况预测传感器结构为超声波式。 ( ) 7．LEXUS LS400电控悬架系统的压缩机在点火开关接通后常运转。 ( ) 8．LEXUS LS400车门未关紧，在点火开关接通后，车身会自动升高。 ( ) 9．LEXUS LS400电控悬架系统的每个车身高度传感器均由一个槽盘和4对遮光器组成，其±有5个引脚* ( ) 10．LEXUSLS400电控悬架系统的节气门位置传感器信号直接进入电脑。 ( ) 11．LEXUSLS400电控悬架系统的车身高度下降时，电脑不仅使高度控制阀通电，而且还使排气阀通电将气压缸内的空气排出。 二、选择题 1．关于电控空气悬架，甲认为主气室的作用是调节刚度；乙认为辅气室的作用是调节阻尼力。你认为 ( ) A．甲正确； B．乙正确； C．甲乙均正确； D．甲乙均不正确 2．关于油气弹簧悬架系统，甲认为悬架的刚度是通过油液压缩气室中的空气实现的；乙认为通过电磁阀控制油液管路中小孔节流实现变阻尼特性。你认为 ( ) A．甲正确； B．乙正确； C．甲乙均正确； D．甲乙均不正确 3．关于电控空气悬架，甲认为：在急转弯时，由转向传感器检测转向盘操作，电脑通过执行器使悬架刚度和阻尼力变换到高(硬)值；乙认为紧急制动时，如果车速高于60km／h，电脑通 过执行器使悬架刚度和阻尼力变换到高(硬)值。你认为 ( ) A．甲正确； B．乙正确； C．甲乙均正确； D．甲乙均不正确 4．关于电控空气悬架系统，甲认为：当车速高于110km／h时，电脑控制执行器使悬架刚度和阻尼力调至中间值；乙认为当车速高于40-100km／h范围内，前轮车身高度传感器检测出车身颠簸时，电脑通过执行器使悬架刚度和阻尼力变换到高(硬)值。你认为 ( ) A．甲正确； B．乙正确； C．甲乙均正确； D．甲乙均不正确 5．关于主动式空气悬架系统，甲认为：当需要车身电脑控制电磁阀动作使空气弹簧主
9．6电控悬架系统 传统的汽车悬架一般具有固定的弹簧刚度和减振阻尼力，它只能保证在一种特定 的道路状态和速度下达到性能最优，因而不能同时满足汽车行驶平顺性和操纵稳定性 的要求。例如降低弹簧刚度，平顺性会更好，乘坐更舒适，但会使操纵稳定性变差；相反，增加弹簧刚度虽可提高操纵稳定性，但会使车辆对路面不平度更敏感，平顺性降低。因此，理想的悬架系统应在不同的行驶条件下具有不同的弹簧刚度和减振器阻尼力，以同 时满足平顺性与操纵稳定性的要求。电控悬架系统就是这种理想的悬架系统，它通过对 悬架系统参数进行实时控制，使悬架的刚度、减振器的阻尼系数、车身高度能随汽车的 载荷、行驶速度、路面状况等行驶条件变化而变化，使悬架性能总是处于最佳状态(或其 附近)，同时满足汽车的行驶平顺性、操纵稳定性等方面的要求。 现代汽车电控悬架系统有多种形式。根据控制目的不同，可分为车高控制系统、刚 度控制系统、阻尼控制系统、综合控制系统等形式。按悬架系统结构形式，可分为电控空气悬架系统和电控液压悬架系统。根据控制系统有源或无源，可分为半主动悬架和全主 动悬架。半主动悬架是指悬架元件中的弹簧刚度和减振力之一可以根据需要进行调节， 全主动悬架则能根据需要自动调节弹簧刚度和减振力。可见，全主动悬架的各种性能都 明显优予半主动悬架和被动悬架。而主动悬架按弹簧的类型，可分为空气弹簧主动悬架 和油气弹簧主动悬架。 本章以丰田凌志LS400的电控悬架系统为例进行介绍。 9．6．1 概述 丰田凌志lS400的电控悬架系统为空气弹簧主动悬架，可根据行驶条件自动控制 弹簧刚度、减振器阻尼力及车身高度，以抑制加速时后坐、制动时点头、转向时侧倾等汽车行驶状态的变化，明显改善乘坐的舒适性和操纵的稳定性。 1．系统控制功能 丰田凌志LS400的电控悬架系统主要对车速及路面感应、车身姿态、车身高度三 个方面进行控制。 (1)车速与路面感应控制 1)当车速高时，提高弹簧刚度和减振器阻尼力，以改善汽车调整行驶的平顺性和操 纵稳定性。 2)当前轮遇到突起时，减小后轮悬架弹簧刚度和减振器阻尼力，以减小车身的振动 和冲击。’ 3)当路面差时，提高弹簧刚度和减振器阻尼力，以抑制车身的振动。 (2)车身姿态控制 1)转向时侧倾控制。急转向时，提高弹簧刚度和减振器阻尼力，以抑制车身的侧倾。 2)制动时点头控制。紧急制动时，提高弹簧刚度和减振器阻尼力，以抑制车身的点头。 3)加速时后坐控制。急加速时，提高弹簧刚度和减振器阻尼力，以抑制车身的后坐。 (3)车身高度控制 1)高速感应控制。车速超过90km／h时，降低车身高度，以减少空气阻力，提高汽车行驶的稳定性。 2)连续差路面行驶控制。车速在40～90km／h时，提高车身高度，以提高汽车的通 过性。 3)点火开关0FF控制。驻车时，当点火开关关闭后，降低车身高度，便于乘客的乘坐。 4)自动高度控制。当乘客和载质量变化时，保持车身高度恒定。 2．系统操作
1、弹性元件 空气弹簧 在空气悬挂系统中，空气弹簧代替了普通悬挂系统的螺旋弹簧。他有一个被卡紧在弹簧底部活塞上的合成橡胶和塑料膜片，一个端盖固定在膜片的上部，并且在端盖上有空气弹簧阀。通过空气弹簧的充气或者放气，保证了恒定的车辆纵倾高度。前空气弹簧安装在控制臂和横梁之间。空气弹簧的下端用卡箍卡紧在控制臂上，而在上端安装在横梁的弹簧座上。前减震器和弹簧是分开安装的。 空气弹簧电磁阀 在每个空气弹簧的上部都安装了一个空气弹簧电磁阀，并且正常情况下电磁阀是关闭的。当电磁阀线圈通电时，活塞移动就会使得到空气弹簧的气路打开。上面这种情况下，空气就会进入空气弹簧，或者从空气弹簧排出。在阀的末端安装了两个O形密封圈，用来密封空气弹簧罩。而阀就安装在类似于散热器承压盖的两成转动作用的空气弹簧罩内。 空气压缩机 空气压缩机的单活塞通过曲轴和连杆带动在缸体内上下运动。电枢连接在曲轴上，因此，电枢的转动就会使得活塞上下运动，当压缩机的输入端接上12V电源时，电枢就开始转动了。在缸体的顶部有进气阀和排气阀。压缩机上安装的硅胶干燥器去除了进入系统空气中的水分。 2、传感器 高度传感器 在空气悬架系统中，位于下控制器臂和横梁之间有2个前高度传感器，而在悬架和车架之间有一个后高度传感器。每个高度传感器都有一个安装传感器上端的磁性滑块。当车辆行程高度发生变化时，磁性滑块就会在传感器下壳内上下运动。传感器下壳上有2个通过电线束连接在控制模块上的电子继电器。 车辆动态悬挂（VDS）系统 车辆动态悬挂（VDS）系统由以下部件组成： 1，双位维护开关； 2，2个前高度传感器； 3，1个后高度传感器； 4，有内部电磁排气阀和空气干燥器的压缩机； 5，控制模块； 6，空气管路； 7，前后混合空气弹簧和减震器； 8，4个空气弹簧电磁阀； 9，压缩机继电器。
电控悬架系统控制原理与检修 摘要近年来，我国汽车工业发展飞速，许多新技术在汽车上得到应用，满足了人们对汽车安全性、舒适性越来越高的要求。随着汽车电子技术以及高速公路飞速发展的同时，各汽车厂家相继开发了电控悬架系统以提高汽车性能。由于电控悬架的应用数量不断增加，使电控悬架的维护逐渐被人们重视，但由于普及速度太快，致使对于电控悬架这方面的维护比较欠缺，本篇阐述了电控悬架的结构原理及检修。 关键词电控悬架；控制原理；检修 1 电控悬架概述（自适应阻尼悬挂系统ADS） 传统悬架的弹簧刚度是固定的，减振器阻尼也是确定的，不能同时满足良好的乘坐舒适性和操纵稳定性，无法满足现代社会的需求。对于传统悬架，如果悬架刚度低，那么悬架的平顺性好，但会造成汽车在行驶过程中产生横摆和纵摇，使汽车行驶稳定性降低，增加了驾驶危险性，不利于安全行车。如果只是单方面降低悬架刚度，而不改变减振器阻尼，地面冲击力还是会通过减振器传到车身，也会影响汽车乘坐的舒适性[1]。反之，悬架刚度高，汽车操纵稳定性好但乘坐舒适性变差。因此，悬架弹簧刚度控制和减振器阻尼控制在设计的时候最好能随路况改变，才能使汽车的乘坐舒适性和操纵稳定性得到兼顾。这便有了电控悬架系统，它能使车身高度，悬架刚度，减振器阻尼的大小随汽车的负载、速度及路面状况等行驶条件的变化而自动调节。电控悬架通过采用电子技术控制，使车辆能提高汽车乘坐舒适性和同时提高汽车操纵稳定性，也能使两者在各种行驶条件下达到最佳的组合。 2 电控悬架系统的功能和控制过程 2.1 电控悬架功能 电控悬架系统的汽车能够根据本身的负载情况、行驶状态和路面情况等，主动地对悬架弹簧刚度和减振器阻尼调整、车身高度调整、高车速控制、急加速时车身的“后仰”控制（车尾下蹲）、制动时的车身的“点头”控制（车头下沉）、转向时的车身的“侧倾”控制、坏路面控制和路面感应半主动控制等。 2.2 主要组成 目前，电控空气悬架在高级轿车、客车上应用较为广泛，主要由传感器（转向传感器、车高传感器、车速传感器、节气门位置传感、加速度传感器）、电控悬架ECU 和执行器（压缩机控制继电器、空气压缩机排气阀、空气弹簧进/排气电磁控制阀、模式控制继电器）等组成。根据悬架车身高度、车速、转向和制动等传感信号，由ECU控制电磁式或步进电机执行器，改变悬架的特性，以适应各种复杂的行驶工况对悬架特性的不同要求。[2]
《奥迪A4无级变速器（CVT ）常见故障的诊断和排除》 训练任务指导书
QCWXDG-3-2-05 深圳市高技能人才公共实训管理服务中心 2009.12 目录 一、目标描述 1.0... 二、任务描述 .................................................... 1.1... 三、知识准备 ................................................... 1.1... 四、训练活动 .................................................... 11... 五、训练效果评价 ................................................ 1.7.. 一、奥迪A4无级变速器（CVT）常见故障的诊断和排除概述 (18) 二、奥迪A4无级变速器（CVT）自诊断系统 (18)
三、电路故障常见故障诊断与排除 (20) 四、油路常见故障故障诊断与排除 (21) 五、机械方面的常见故障诊断与排除 (22)
第一部分基本管理信息
第二部分训练任务的内容
《奥迪A4无级变速器（CVT ）常见故障的诊断和排除》训练任务的内容 修电工（高级）：汽车底盘电子模块 《奥迪A4无级变速器（CVT 常见故障的诊断和排除》 在奥迪4S 店汽车维修电工岗位工作中，检修自动变速器系统故障是岗位必 须的维修项目。在维修奥迪 A4无级变速器（CVT ）之前，务必了解其常见故障 诊断和排除方法，训练其检测技能。 源 训 汽车维 3 ?操练：⑴分组实训：2?5人/小组/，共用一个实训台；⑵学员遵循教师的 引导完成“活动三”的训练任务，达到奥迪 A4无级变速器（CVT ）常见故障的 诊断和排除目标。
编号 淮安信息职业技术学院 毕业论文 题目大众辉腾电控悬架系统的结 构原理与检修 学生姓名 学号 系部 专业 班级 指导教师 顾问教师 XXXX年十一月
汽车的操控性和舒适性越来越受到人们的重视，车辆悬架系统在汽车的操控性和舒适性方面起着至关重要的作用。采用电子控制主动悬架系统不仅可提高乘坐舒适性，而且能够实现整车高度的自动升降，大大提高了车辆的舒适性，所以电子控制主动悬架系统被认为是汽车的发展趋势之一。因此，掌握电控悬挂系统的结构原理与检修非常重要。本文简单概述了现代高级汽车电控悬挂系统的发展及功用，重点介绍了大众辉腾轿车电控悬架系统的结构原理，详细分析了大众辉腾轿车电控悬架系统的检修及故障自诊断，最后结合具体的故障实例分析了大众辉腾轿车电控悬架系统故障的排除。 关键词：电控悬架；结构原理；故障排除；检修
摘要 ..........................................................................................................................I 第一章电控悬挂系统概述.. (1) 1.1国内外汽车电控悬架系统研究 (1) 1.1.1国外电控悬架系统研究 (1) 1.1.2国内电控悬架系统研究 (1) 1.2电子控制悬挂系统的功能特点 (2) 1.3电子控制悬挂系统的分类 (2) 1.4电子控制悬挂系统的发展趋势 (3) 第二章大众辉腾轿车电控悬架系统的结构原理 (5) 2.1辉腾轿车电控悬架系统的总体结构 (5) 2.2主要传感器 (5) 2.3悬架电子控制单元（ECU） (11) 2.4执行器元件 (12) 第三章大众辉腾电控悬架系统的检修与故障诊断 (17) 3.1检修电控悬架注意事项 (17) 3.2电控悬架的检查和调整 (17) 3.3电控悬架故障诊断与排除 (20) 3.3.1初步检查 (20) 3.3.2利用自诊断系统进行故障检查 (22) 第四章大众辉腾轿车电控悬架系统的故障检修实例 (25) 4.1汽车高度控制不起作用 (25) 4.2驻车高度非常低 (25) 4.3压缩机不工作 (26) 第五章总结与展望 (27) 5.1总结 (27) 5.2论文存在的不足及展望 (27) 致谢 (28) 参考文献 (29)
1电子控制悬架系统故障诊断与检测 1.1 电子控制悬架系统故障诊断 电子控制悬架系统一般都具有自诊断功能，也就是说，这种系统能够自行诊断系统本身是否有故障，并处罚警告，以便于驾驶人员或维修人员及时查找故障原因和进行维修。 当电子控制空气悬架系统运行有故障的时候，电子悬架ECU就检测到，其点亮故障指示灯。电控空气悬架系统的诊断与维修过程因不同车辆而不一样，在维修时应参照相应汽车制造商的维修手册或相关资料中提供的步骤进行。 1.2 故障类型及原因 电子控制悬架系统故障的类型以及导致故障的可能原因的如表5.1： 表5.1 故障类型及原因
1.3 故障诊断方法 为了满足车辆的高安全性要求，电子控制空气悬架系统对故障的检测采取以安全为导向的策略。在监测系统工作的过程中，ECU检测每一个部件的电气连接，并将输入电压和电阻与指标值相比较，来判断零部件的连接状态和工作状态。需要注意的是，这种方法无法检测开关的工作状态，例如，特殊高度Ⅱ的开关。同时也检查传感器的信号和车辆的行为，例如，如果空气气囊压力增加而车身高度保持不变，系统将其认为是一个故障。 为了提醒驾驶员系统出现故障，仪表板上应装有故障灯，根据故障的严重程度，警告灯将一直亮(不严重故障)或闪烁(严重故障)。此外还应装有指示灯，提醒驾驶员目前的高度状态。当打开点火开关后，这些灯将亮2秒后熄灭以通知驾驶员系统工作正常。 为了保证系统工作的安全性，对于不同的故障模式采取的策略如下： （1）对于容易识别的不严重故障，系统将继续工作在系统存在下列所述的不严重故障时，ECU将对其功能进行部分限制以便车辆不会立即停止。 A.如果一个高度传感器失效，而同一桥上安装着另一高度传感器并且工作正常； B.速度信号失效、安全敏感控制带（带侧跪功能的系统检测降低高度一侧与地面的距离是否在安全范围内）失效、压力传感器失效； C.储存在WABCO ECU中的数据故障。 对于此类故障系统会做出如下反应： A.红色警告灯常亮； B.故障储存在ECU的内存中，系统继续工作但不会完全发挥其功能，一旦缺陷被清除，系统将继续正常工作。 （2）在存在下列所述的故障时，系统将暂时停止工作在一个控制过程开始的前30秒内，如果系统没有反应，原因可能是下列故障之一： A.电磁阀无法使气囊增压； B.电磁阀无法减少气囊压力； C.尽管控制过程已经结束，电磁阀仍然保持在压力增加或压力释放的位置； D.气源供给有故障；
奔驰ML350 空气悬架系统常见故障 引言：一辆奔驰ML350，用户反映该车仪表板灯光系统报警，中央控制面板的悬架升高按键上的LED 灯不停闪烁。 故障1 悬架升高按键上的LED 灯不停闪烁 一辆奔驰ML350，用户反映该车仪表板灯光系统报警，中央控制面板的悬架升高按键上的LED 灯不停闪烁。 连接故障诊断仪对空气悬架系统进行检测，发现了故障含义为加注中央蓄压器的时间异常的故障码。利用故障诊断仪的驱动功能为中央蓄压器充气，发现控制单元的指令可以发出但充气泵不工作。根据驱动测试结果可以判定，既有可能是线路问题，也有可能是元件问题。先检查了充气泵的电源线，结果无电压。对照电路图进行线路检查发现，提供电源的40 A 熔丝已经熔断。但检查充气泵及线路无短路现象，于是更换熔断的熔丝试车。但进行试车后故障依旧。
中央分配阀 限压阀
充气泵 根据以上检查结果，可以确定充气泵损坏。在更换新的充气泵后悬架系统升降功能恢复，升降开关上的LED 灯在车辆悬架达到预定高度后LED 灯熄灭，故障排除。 故障2 空气悬架不能升降 一辆奔驰ML350 轿车，用户反映该车的空气悬架不能升降。 连接故障故障诊断仪对系统进行检测，发现了故障内容为充气时间异常、管路泄漏的故障码。我们先对充气泵的线路进行了检查，没有发现异常。既然线路没有问题，那么很有可能是空气悬架系统存在泄漏的问题。于是对管路及分配阀进行测漏，结果发现分配阀处有泄漏现象。那么会不会这就是故障点呢？因为一旦分配阀出现泄漏，将使得充气泵产生的高压空气从此处泄漏，这样进入空气悬架系统的高压空气量将减少，因此空气悬架在规定的时间内将无法达到设定的高度，此时按键上的LED灯便会持续闪烁。由于充气泵的工作时间超长，最终还会导致线路过载烧毁熔丝。 在更换中央分配阀后，故障排除。
部门：汽车工程系班级：13汽营汽车电控技术 项目：汽车悬架电子控制系统 悬架电子控制系统的组成及工作原理课时：2课时时间：第10周 本讲教学目标： 知识点： ·汽车悬架系统概况 ·悬架系统的类型 ·电控悬架系统的组成及功用·电控悬架系统的工作原理 能力点： ·了解悬架系统概况 ·熟悉悬架系统的类型 ·掌握电控悬架系统的组成和功用·掌握电控悬架系统的工作原理本讲主要内容： ·汽车悬架系统概况 ·悬架系统的类型 ·电控悬架系统的组成及功用 ·电控悬架系统的工作原理 教学条件： 教材、悬架实物、常规教学工具 本讲教学要求 ·简介·悬架系统概况 ·重点讲解·电控悬架系统的功用、结构和原理 教学重点：·电控悬架系统的组成和功用 ·电控悬架系统的工作原理 教学难点：·电控悬架系统的功用、结构和原理教学方法及手段：讲解辅助教具
本讲教学内容：汽车悬架电子控制系统 悬架电子控制系统的组成及工作原理 复习回顾电控自动变速器结构、功能 （针对自动变速器通过学生模拟4S店销售进行回顾） 实物展示 邀请学生亲自感受普通悬架 剖析普通悬架减振器原理分析不足引新课导入：汽车悬架在汽车的行驶过程中其什么作用？现代悬架应该具备什么样的要求呢？ 概述 汽车悬架是车身或车架与车轮或车桥之间传力连接装置的总称。其作用主要有如下三个方面： （1）与轮胎共同作用，缓冲和吸收来自车轮的振动，使汽车平稳行驶。 （2）将车轮与路面之间产生的驱动力和制动力及其力矩传递到车身。 （3）将车身支承在前后车桥上，并保持车身与车轮之间的几何关系。 传统的悬架系统主要由弹簧、减振器、稳定杆等组成。为提高汽车乘坐的舒适性，要求悬架做得比较软。以满足汽车在不平路面上行驶时车轮有较大的运动空间。但这将导致汽车在行驶过程中，由于路面的颠簸而使车身位移增大，这种位移的增大会对汽车行驶的稳定性带来十分不利影响。反之，为提高汽车操纵的稳定性，要求悬架要有较大的弹簧刚度和较大的减振器减振阻尼，以限制车身过大的运动。但这又会导致车身产生较大颠簸，从而影响汽车的乘坐舒适性和车辆行驶的平顺性。 因此，传统的悬架在设计过程中不可避免地要不断在乘坐舒适性和操纵稳定性中寻求妥协。尽管近年来传统悬架在结构上的不断更新和完善，采用优化设计方法进行设计，已使汽车，特别是轿车的乘坐舒适性和操纵稳定性有了很大提高，但传统悬架仍然受到诸多的限制。如最终设计的悬架参数（弹簧刚度和减振器减振阻尼等）是不可调节的，使得传统悬架只能保证汽车在一种特定的道路和速度条件下达到性能最优的匹配，并且只能被动地承受地面对车身的作用力，而不能根据道路、车速的不同而改变悬架参数，更不能主动地控制地面对车身的作用力。 讨论：先进悬架具备的要求。
电动汽车电控悬架系统的故障自诊断与检修 1、电控悬架系统常见故障诊断 如果自诊断系统显示正常代码，可是电动汽车悬架系统故障仍然出现，此时就应该根据故障的现象进行人工判断排除。电控悬架系统常见故障就是悬架刚度和阻尼系数控制失灵和高度控制失灵。 电动悬架系统 1）悬架刚度和阻尼系数控制失灵 (1)LRC指示灯显示状态不变 现象：不管如何操作悬架刚度和阻尼系数控制开关(LRC)，LRC指示灯显示状态保持原样不变。 原因：悬架刚度和阻尼系数控制开关(LRC)电路故障，悬架电子控制单元(ECU)有故障。 (2)悬架刚度和阻尼系数控制失效 现象：电动汽车在行驶时，悬架刚度和阻尼系数不随着行驶状况、路况、电动汽车姿态变化而调节。
原因：悬架控制执行器电路有故障，悬架控制执行器电源电路故障，Tc与Ts端子电路有故障，悬架刚度和阻尼系数控制开关(LRC)电路故障，空气弹簧减振器故障，悬架电子控制单元(ECU)有故障。 (3)只有防侧倾控制失效 现象：电动汽车在急转弯行驶时有侧倾现象，其它方面正常。 原因：转向传感器电路故障，悬架电子控制单元(ECU)有故障。 (4)只有防后坐控制失效 现象：电动汽车在急加速行驶时车身后部有下沉(后倾)现象。 原因：节气门位置信号电路故障，悬架电子控制单元(ECU)有故障。 (5)只有防前倾控制失效 现象：电动汽车在紧急制动时车身前部有下沉(前倾)现象，其它均正常。 原因：停车灯开关电路故障，车速传感器电路故障，悬架电子控制单元(ECU)有故障。 (6)只有高速控制失效 现象：电动汽车在高速行驶时明显感到悬架比较软，操纵稳定性较差。 原因：车速传感器电路故障，悬架电子控制单元(ECU)有故障。 2、高度控制失灵 (1)高度控制指示灯的显示不随高度控制开关操作而变化 现象：高度控制开关无论转换在何种模式，高度指示灯显示模式不变。 原因：高度控制开关电路故障，调节器电路故障，高度控制电源电路故障，高度控制传感器故障，悬架电子控制单元(ECU)有故障。 (2)电动汽车高度控制功能失效 现象：电动汽车在行驶、驻车、乘员和行李质量变化时，车高没有变化。 原因：调节器电路故障，高度控制电源电路故障，高度控制开关电路故障，高度控制开关ON／OFF有故障，高度控制传感器故障，悬架电子控制单元(ECU)有故障。 (3)只有高速时电动汽车高度控制失效 现象：电动汽车在高速行驶时，高度不降低而维持原样。 原因：车速传感器电路故障，悬架电子控制单元(ECU)有故障。 (4)电动汽车高度变化不符合控制逻辑 现象：电动汽车在行驶、驻车、乘员和行李质量变化时，车高变化不大或产生相反地变化。 原因：空气泄漏，高度控制传感器故障，悬架电子控制单元(ECU)有故障。 (5)电动汽车有高度调节作用，但是车高不均匀 现象：电动汽车在行驶、驻车、乘员和行李质量变化时，车高虽然有变化，但是前后左右高低不 原因：高度控制阀、排气阀电路故障，高度控制传感器连接杆调整不当。 (6)电动汽车高度调节值与标准不符 现象：电动汽车有高度调节作用，但是电动汽车高度升高或降低不符合规定高度。 原因：高度控制传感器连接杆调整不当。 (7)电动汽车高度要么特别高要么特别低 现象：调整车高时，电动汽车处于非常高或非常低的位置。 原因：高度控制传感器有故障。 (8)关闭了高度控制，电动汽车高度控制仍起作用 现象：虽然将高度控制ON／OFF开关拨到关闭OFF位置，电动汽车在行驶、驻车、乘员和行李质量变化时，车高依然按控制逻辑进行调节，，
龙源期刊网 https://www.doczj.com/doc/0c16892045.html, 汽车悬架电子控制系统结构及工作原理 作者：刘小龙 来源：《大众汽车·学术版》2018年第12期 摘要悬架是汽车底盘的重要组成之一，传统悬架系统主要由弹簧、减震器及导向机构三部分组成。这种悬架只能适应特定道路和行驶条件，不能满足多变得道路状况，并且只能被动承受来自车身的作用力而无法主动调节，存在一定的缺陷。随着汽车电子技术的发展，电子控制悬架克服了传统悬架存在的不足，实现了汽车技术的突破。本文重点讲述了电子控制悬架系统的结构及工作原理，从而使读者能对现代汽车悬架技术有更好的认识。 关键词悬架；电子控制系统；工作原理 1 汽车电子控制悬架发展背景 汽车的悬架是连接车身和车轮之间全部零件和部件的总称，主要由弹簧、减震器和导向机构三部分组成。通过悬架的弹性支撑，有效地抑制、降低了车身的振动，以保证汽车行驶的平顺性和操作稳定性。传统悬架，由于只能被动受力，因此存在着很多的不足。随着汽车技术的不断发展，电子控制悬架渐渐取代了传统悬架。电子控制悬架系统可以根据悬架位移、车速、转向、制动器信号等，由电子控制单元控制相关执行元件，可以根据行驶状况的变化主动改变刚度和汽车车身的高度，以抑制汽车倾斜，使车身姿态发生变化，因此，它能较好保持汽车的驾驶舒适性和操作稳定性。 2 汽车悬架电子控制系统的概述 2.1 汽车悬架电子控制系统的基本组成 電子控制悬架又称电子调节悬架系统，由传感器、控制开关、电控单元和执行器组成。传感器和控制开关向电控单元输入信号，电控单元接到信号后，向执行元件发出控制指令，执行元件产生一定的机械动作，从而改变车身高度、空气弹簧的刚度和减震器的阻尼。车身高度控制系统的主要功用是当车内乘员或载荷变化时，自动调节车身高度，使汽车行驶稳定。 2.2 汽车悬架电子控制系统的基本功能 电子控制悬架系统的基本目的是通过控制调节悬架的刚度和阻尼力，突破传统被动悬架的局限性，使汽车的悬架特性与道路状况和行驶状态相适应。其主要的作用有：①调节车身高度。无论车辆负重多少，都需要维持车身在一定高度，电子控制悬架可根据不同的道路情况改变车身高度，提高操作稳定性。②控制减震器阻尼力。通过对减震器阻尼系数的调整，防止汽车急速起步和急加速时车尾下蹲；防止紧急制动时车头下沉；防止汽车急转时车身横向摇动。 ③控制弹簧刚度。通过对弹簧弹性系数的调整，来改善汽车的行驶平顺性和操作稳定性。
第六章电子控制悬架系统习题 一．填空题 1．电子控制悬架系统的功能有、、。2．电子控制悬架系统按传力介质不同可分为和按控制理论不和。 3．主动悬架根据频带和能量消耗的不同，可分为和按驱动机构和和。 4．汽车电子控制悬架系统主要由感应汽车运行状况的各种传感器、开关、、组成。 5．汽车电子控制悬架系统应用的传感器有、、 、等。 6．汽车电子控制悬架系统应用的开关有、、 、等。 7．汽车电子控制悬架系统的执行机构有，可调节弹簧高度和弹性大小的弹性元件等。 8．加速度传感器常用的有和两种。 9．车身高度传感器常用的有、、。 10．悬架电子控制单元的ECU一般由、输出电路和电源电路等组成。 11．可调阻尼力减振器主要由、、、等构成。 二．选择题 1．全主动式悬架的频带宽为（）。 A 大于5HZ B 大于15 HZ C 小于15 HZ D 小于5 HZ 2．慢全主动式悬架的频带宽为（）。 A 大于6HZ B 3-6 HZ C 小于3 HZ D 以上均不正确 3．一般情况下，安装在汽车仪表盘上，与车速表装在一起，并用软轴与变速器的输出轴相连的传感器是（）。 A 舌簧开关式和光电式车速传感器 B 磁阻元件式 C 磁脉冲式 D 以上都正确 4．一般情况下，装在变速器上通过蜗杆蜗轮机构与变速器的输出轴相连的传感器是（）。 A 舌簧开关式 B 光电式车速传感器 C 磁阻元件式和磁脉冲式 D 以上都正确 5．在模式选择开关中，表示自动、标准运行模式的是（）。 A Auto、NormaL B Auto、Sport C Manu 、NormaL D Manu 、Sport 6．在模式选择开关中，表示自动、运动的运行模式是（） A Auto、NormaL B Auto、Sport C Manu 、NormaL D Manu 、Sport 7．在模式选择开关中，表示手动、标准运行模式的是（）。 A Auto、NormaL B Auto、Sport C Manu 、NormaL D Manu 、Sport 8．在模式选择开关中，表示手动、运动运行模式的是（）。 A Auto、NormaL B Auto、Sport C Manu 、NormaL D Manu 、Sport 9．下列指示灯中，NORM 表示的是（）。 A高度控制指示灯B。刚度阻尼指示灯C 高度控制照明灯D 以上均不正确 10．下列指示灯中，LRC 表示的是（） A高度控制指示灯B。刚度阻尼指示灯C 高度控制照明灯D 以上均不正确 11．下列指示灯中，HEIGHT表示的是（） A高度控制指示灯B。刚度阻尼指示灯C 高度控制照明灯D 以上均不正确 三．判断题 1．装有电子控制悬架系统的汽车无论车辆负载多少，都可以保持汽车高度一定，车身保持

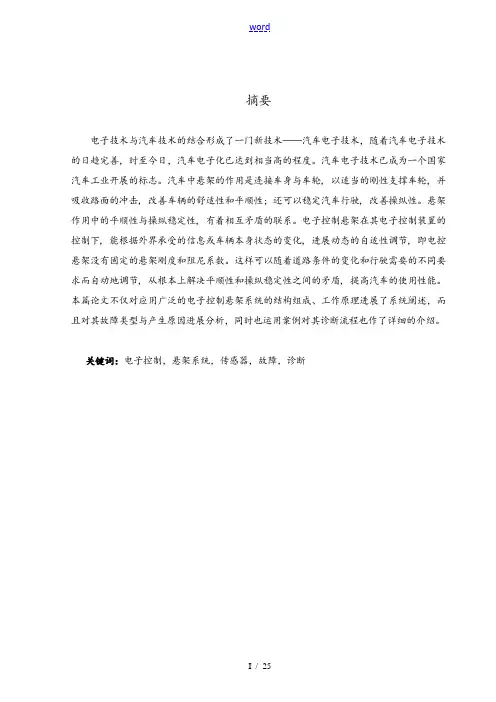

摘要 电子技术与汽车技术的结合形成了一门新技术——汽车电子技术，随着汽车电子技术的日趋完善，时至今日，汽车电子化已达到相当高的程度。汽车电子技术已成为一个国家汽车工业发展的标志。汽车中悬架的作用是连接车身与车轮, 以适当的刚性支撑车轮, 并吸收路面的冲击, 改善车辆的舒适性和平顺性; 还可以稳定汽车行驶, 改善操纵性。悬架作用中的平顺性与操纵稳定性, 有着相互矛盾的联系。电子控制悬架在其电子控制装置的控制下, 能根据外界接受的信息或车辆本身状态的变化, 进行动态的自适性调节, 即电控悬架没有固定的悬架刚度和阻尼系数。这样可以随着道路条件的变化和行驶需要的不同要求而自动地调节, 从根本上解决平顺性和操纵稳定性之间的矛盾, 提高汽车的使用性能。本篇论文不仅对应用广泛的电子控制悬架系统的结构组成、工作原理进行了系统阐述，而且对其故障类型与产生原因进行分析，同时也运用案例对其诊断流程也作了详细的介绍。 关键词：电子控制，悬架系统，传感器，故障，诊断
Abstract Electronic technology and the technique of car formed a new technology, automobile electronic technology, with the improvement of automobile electronic technology, today, the automobile electronic has reached quite high degree. Automobile electronic technology has become a symbol of the national auto industry development. Automobile suspension is the function of connection in the body and wheels, with proper rigidity supporting wheels, and absorb the impact of the pavement, improve the vehicle comfort peace obey; Also can stable the car, improve handling. Suspension effect of ride comfort and handling stability, have conflicting links. Electronic control suspension under the control of electronic control devices, can according to the outside world to accept the information or the change of the state of the vehicle itself, which can adjust the dynamic adaptive sex, namely electronic control suspension has no fixed suspension stiffness and damping coefficient. As the change of road conditions and driving with the requirement of the need to automatically adjust, fundamentally solve the contradiction between ride comfort and handling stability, improve the use performance of the car. This paper not only to the wide application of electronic control suspension system structure, working principle of the system is expounded, and the fault type and the causes were analyzed, and also use case also has made the detailed introduction of the diagnosis process Keywords: electronic control, suspension system, sensor, fault, diagnosis

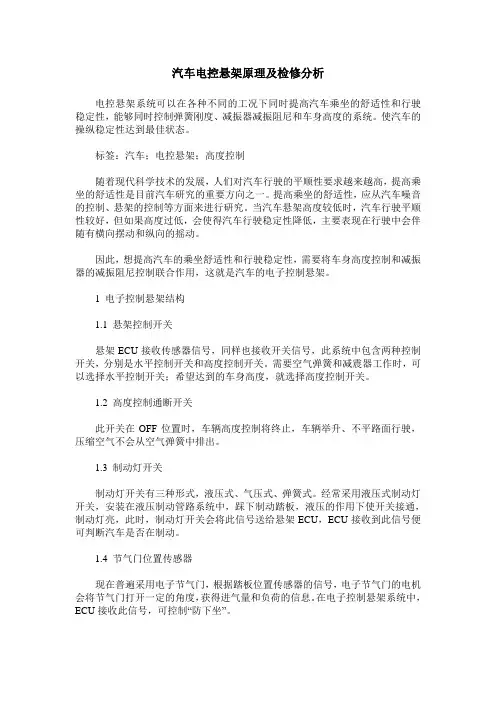

汽车电控悬架原理及检修分析 电控悬架系统可以在各种不同的工况下同时提高汽车乘坐的舒适性和行驶稳定性，能够同时控制弹簧刚度、减振器减振阻尼和车身高度的系统。使汽车的操纵稳定性达到最佳状态。 标签：汽车；电控悬架；高度控制 随着现代科学技术的发展，人们对汽车行驶的平顺性要求越来越高，提高乘坐的舒适性是目前汽车研究的重要方向之一。提高乘坐的舒适性，应从汽车噪音的控制、悬架的控制等方面来进行研究。当汽车悬架高度较低时，汽车行驶平顺性较好，但如果高度过低，会使得汽车行驶稳定性降低，主要表现在行驶中会伴随有横向摆动和纵向的摇动。 因此，想提高汽车的乘坐舒适性和行驶稳定性，需要将车身高度控制和减振器的减振阻尼控制联合作用，这就是汽车的电子控制悬架。 1 电子控制悬架结构 1.1 悬架控制开关 悬架ECU接收传感器信号，同样也接收开关信号，此系统中包含两种控制开关，分别是水平控制开关和高度控制开关。需要空气弹簧和减震器工作时，可以选择水平控制开关；希望达到的车身高度，就选择高度控制开关。 1.2 高度控制通断开关 此开关在OFF位置时，车辆高度控制将终止，车辆举升、不平路面行驶，压缩空气不会从空气弹簧中排出。 1.3 制动灯开关 制动灯开关有三种形式，液压式、气压式、弹簧式。经常采用液压式制动灯开关，安装在液压制动管路系统中，踩下制动踏板，液压的作用下使开关接通，制动灯亮，此时，制动灯开关会将此信号送给悬架ECU，ECU接收到此信号便可判断汽车是否在制动。 1.4 节气门位置传感器 现在普遍采用电子节气门，根据踏板位置传感器的信号，电子节气门的电机会将节气门打开一定的角度，获得进气量和负荷的信息。在电子控制悬架系统中，ECU接收此信号，可控制“防下坐”。
