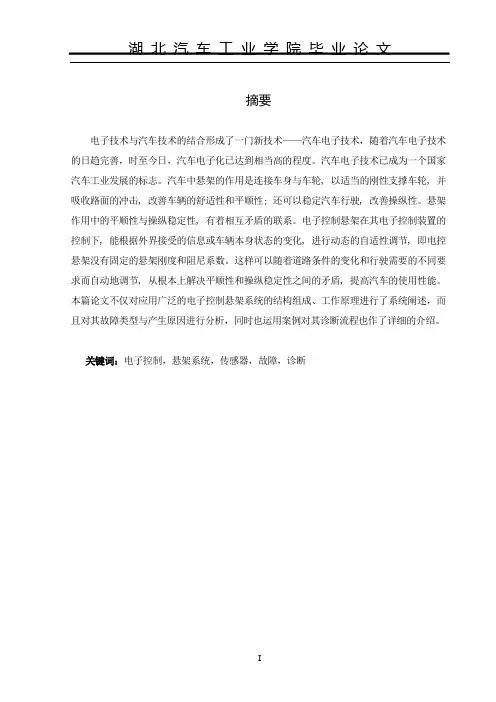

摘要
电子技术与汽车技术的结合形成了一门新技术——汽车电子技术，随着汽车电子技术的日趋完善，时至今日，汽车电子化已达到相当高的程度。汽车电子技术已成为一个国家汽车工业发展的标志。汽车中悬架的作用是连接车身与车轮, 以适当的刚性支撑车轮, 并吸收路面的冲击, 改善车辆的舒适性和平顺性; 还可以稳定汽车行驶, 改善操纵性。悬架作用中的平顺性与操纵稳定性, 有着相互矛盾的联系。电子控制悬架在其电子控制装置的控制下, 能根据外界接受的信息或车辆本身状态的变化, 进行动态的自适性调节, 即电控悬架没有固定的悬架刚度和阻尼系数。这样可以随着道路条件的变化和行驶需要的不同要求而自动地调节, 从根本上解决平顺性和操纵稳定性之间的矛盾, 提高汽车的使用性能。本篇论文不仅对应用广泛的电子控制悬架系统的结构组成、工作原理进行了系统阐述，而且对其故障类型与产生原因进行分析，同时也运用案例对其诊断流程也作了详细的介绍。
关键词：电子控制，悬架系统，传感器，故障，诊断
Abstract
Electronic technology and the technique of car formed a new technology, automobile electronic technology, with the improvement of automobile electronic technology, today, the automobile electronic has reached quite high degree. Automobile electronic technology has become a symbol of the national auto industry development. Automobile suspension is the function of connection in the body and wheels, with proper rigidity supporting wheels, and absorb the impact of the pavement, improve the vehicle comfort peace obey; Also can stable the car, improve handling. Suspension effect of ride comfort and handling stability, have conflicting links. Electronic control suspension under the control of electronic control devices, can according to the outside world to accept the information or the change of the state of the vehicle itself, which can adjust the dynamic adaptive sex, namely electronic control suspension has no fixed suspension stiffness and damping coefficient. As the change of road conditions and driving with the requirement of the need to automatically adjust, fundamentally solve the contradiction between ride comfort and handling stability, improve the use performance of the car. This paper not only to the wide application of electronic control suspension system structure, working principle of the system is expounded, and the fault type and the causes were analyzed, and also use case also has made the detailed introduction of the diagnosis process
Keywords: electronic control, suspension system, sensor, fault, diagnosis
目录
摘要 ......................................................................................................................................................... I Abstract ................................................................................................................................................... II 1 电子控制悬架系统概述 (5)
1.1 电子控制悬架系统的背景和意义 (5)
1.2 电子控制悬架系统国内外的研究方向 (5)
1.3 电子控制悬架系统的种类 (6)
1.4 电子控制悬架系统的结构和工作原理 (6)
1.5 电子控制悬架系统的主要功能 (7)
2 电子控制悬架系统传感器 (8)
2.1 车身高度传感器 (8)
2.2 方向盘转角传感器 (8)
2.3 车速传感器 (9)
2.4 加速信号 (10)
2.5 车门信号 (10)
2.6 制动信号 (10)
2.7 悬架控制开关 (11)
3 电子控制悬架系统的电子控制模块 (12)
3.1 电控空气悬架系统电子控制模块（悬架ECU）功能 (12)
3.2 电控空气悬架系统电子控制模块（悬架ECU）的结构和工作原理 (12)
3.3 电控空气悬架系统执行器的工作原理及其功用 (13)
3.4 电控空气悬架系统执行器的分类 (14)
4 电子控制悬架系统故障诊断与排除 (15)
4.1 电子控制悬架系统故障诊断 (15)
4.3 故障诊断方法 (16)
4.4 电控悬架系统故障诊断的案例分析 (18)
总结与展望 (21)
致谢 (22)
参考文献 (23)
1 电子控制悬架系统概述
汽车悬架的作用是缓冲和吸收来自车轮的振动，在汽车行驶过程中还要传递车轮与路面间产生的驱动力和制动力。汽车在转向时，悬架还要承受来自车身的侧向力，并在汽车起步和制动时能够抑制车身的俯仰振动，提高汽车的行驶稳定性和乘坐的舒适性。传统的悬架系统主要由弹簧、减振器和导向机构三部分组成。其中弹簧、减振器和轮胎的综合特性，决定了汽车的行驶性、操纵性和乘坐的舒适性。尽管多年来汽车悬架系统作了许多改进，但由于传统悬架系统使用的是定刚度弹簧和定阻尼系数减振器，只能适应特定的道路与行驶条件，无法满足变化莫测的路面状况和汽车行驶状况，而且这种悬架只能被动地承受地面对车身的各种作用力，无法对各种情况进行主动地调节，使操纵性和乘坐舒适性达到和谐。所以，一般称传统悬架系统为被动悬架系统。随着人们对汽车操纵性和舒适性要求的不断提高，以及电子技术的飞速发展，电子控制技术被有效应用于现代汽车悬架系统。电子控制悬架系统的最大优点就是它能使悬架随不同的路况和行驶状态作出不同的反应。既能使汽车的乘坐舒适性达到令人满意的状态，又能使汽车的操纵稳定性达到最佳状态。
1.1 电子控制悬架系统的背景和意义
随着人们对汽车操纵性和舒适性要求越来越高，以及电子技术的飞速发展，电子控制技术被有效的应用于现代汽车悬架系统，电子控制悬架系统的最大优点就是它能使悬架不同的路面和行驶状态作出不同反应。既能使汽车的乘坐舒适性达到令人满意的状态，又能使汽车的操纵稳定性达到最佳状态[5]。
1.2 电子控制悬架系统国内外的研究方向
电子控制悬架在国外高速客车和豪华城市客车上的使用率已接近100%,在其中、重型载货汽车和挂在车上使用率已超过80% ,部分高级轿车也逐渐将电控作为标准配置在列车上应用也日益广泛在一些特种车辆上对防震性要求高的仪表车、救护车及要求带高度调节
达国家相比还处于明显的落后地位随着高档客车制造技术的引进以及满足人们对舒适性要求的提高加上国家对客车等级划分的标准要求电控悬架才开始逐步应用起来。目前国内拥有空气悬架项目的公司为数众多但真正拥有电控悬架系统设计开发、制造的却寥寥无几。国内具有代理性质但无实际设计能力的公司居多对设计匹配等技术环节往往存在先天不足。但是由于种种原因这些研究成果大多还停留在理论上产业转化率非常低。其我国早在20世纪50年代就开始对电控弹簧进行研究, 1957年,长春汽车研究所开始了空气悬架技术的研究,不少高校的相关专家学者及研究机构多年来也做了大量富有效的工作,并取得了许多重要研究成果[8]。
1.3 电子控制悬架系统的种类
现代汽车装用的电子控制悬架系统种类很多。按传力介质的不同可分为气压式和油压式两种。按控制理论不同电子控制悬架系统可分为半主动式、主动式两大类。其中半主动式又分为有级半主动式(阻尼力有级可调)和无级半主动式(阻尼力连续可调)两种。主动式悬架根据频带和能量消耗的不同分为全主动式和慢全主动式。而根据驱动机构和介质的不同可分为电磁阀驱动的油气主动式悬架和由步进电动机驱动的空气主动式悬架。无级半主动悬架可以根据路面的行驶状态和车身的响应对悬架阻尼力进行控制并在几毫秒内由最小到最大使车身的振动响应始终被控制在某个范围内。但在转向、起步、制动等工况时不能
主动式悬架是一种能供给和控制动力源(油压、空气压)的装置。根据
自动调整悬架的刚度、阻尼力以及车身高度等。它能显著提高汽车的操纵稳定性和乘坐舒适性[6]。
1.4 电子控制悬架系统的结构和工作原理
任何电控悬架系统都由传感器、电子控制单元(ECU)、执行器等三部分组成。传感器将汽车行驶的路面情况(汽车的振动)和车速及起动、加速、转向、制动等工况转变为电信号，
高度进行调节的控制信号。执行器按照ECU的控制信号，准确地动作，及时地调节悬架的刚度、阻尼系数及车身的高度。电子控制悬架系统的工作原理如下：传感器收集信息送到控制单元ECU，执行元件根据控制单元的控制指令产生动作，悬架系统提供适当的阻尼或弹簧刚度。电子控制悬架系统又分为主动悬架系统和半主动悬架系统[11]。
主动悬架系统的基本工作原理是：传感器将采集的反映悬架振动的信号传给控制器，控制器控制主动悬架的力发生器，产生控制力控制车身的振动，从而大大提高了车辆的平顺性等性能。
半主动悬架系统基本工作原理是：用可调弹簧或可调阻尼元件组成悬架，并根据悬架的振动响应等反馈信号，按照一定的调节规律调节车辆悬架系统的刚度或阻尼状态，提高车辆的行驶平顺性和安全性。
1.5 电子控制悬架系统的主要功能
电子控制悬架系统的基本目的是通过控制调节悬架的刚度和阻尼力，突破传统被动悬架的局限性，使汽车的悬架特性与道路状况和行驶状态相适应，从而保证汽车行驶的平顺性和操纵的稳定性要求都能得到满足。其基本功能有：
（1）车高调整。无论车辆的负载多少，都可以保持汽车高度一定，车身保持水平，从而使前大灯光束方向保持不变；当汽车在坏路面上行驶时，可以使车高升高，防止车桥与路面相碰；当汽车高速行驶时，又可以使车高降低，以便减少空气阻力，提高操纵稳定性。（2）减振器阻尼力控制。通过对减振器阻尼系数的调整，防止汽车急速起步或急加速时车尾下蹲；防止紧急制动时的车头下沉；防止汽车急转弯时车身横向摇动；防止汽车换挡时车身纵向摇动等，提高行驶平顺性和操纵稳定性。
（3）弹簧刚度控制与减振器一样在各种工况下，通过对弹簧弹性系数的调整，来改善汽车的乘坐舒适性与操纵稳定性。有些车型只具有其中的一个或两个功能，而有些车型同时具有以上三个功能[15]。
2 电子控制悬架系统传感器
2.1 车身高度传感器
车身高度决定了汽车质心的高度，汽车质心的高度对动力性，经济性，制动性，操纵稳定性等都有影响。有了车身高度传感器，就可以通过车上的ECU调节悬架阻尼和刚度参数，达到一个合适的值，兼顾各方面的性能。
高度传感器还用来探测悬架运动情况以确定是否需要硬阻尼。车身高度传感器可以是模拟式的；也可以是数字式的;可以是线位移式;也可以是角位移式的。下面详细介绍模拟式高度传感器和数字式高度传感器[1]。
(1) 模拟式高度传感器
模拟式高度传感器给悬架控制模块提供与车身高度相关的，连续的电压信号。模拟式传感器有一个三线连接器，分别是铁线，电源线和信号线。
1)当汽车高度正常时，电控开关关闭，控制模块接收到汽车高度为正常的信号。
2)当汽车高度增加时，磁性阀上移，超高开关打开并向控制模块输送车身高度增加的信号。
3)当汽车身高降低时，磁性滑阀下移，欠高开关打开，并向悬架ECU输送车身高度降低的信号，悬架ECU收到欠高开关的信号后，控制空气压缩机继电器接通，使空气压缩机工作，同时悬架ECU控制空气弹簧电磁阀打开，使空气压缩机产生的压缩空气充入空气弹簧，从而使车身高度增加，直至达到标准高度。
2.2 方向盘转角传感器
方向盘转角传感器基于多种原理，方向盘转角传感器提供的表示方向盘旋转角度的输出信号。相对直角效应，光电效应，电阻分压效应，磁阻效应等，方向盘转角传感器对汽
角传感器用来测量方向盘的转角度，提供给ESP的ECU作为控制输入,在多年的发展过程中方向盘转角传感器也经历了自身的发展过程。它安装在转向轴上，其作用是检测转向盘的转角信号，从而得到汽车转向成都信号，即以下两个信息：转向盘位置和转向盘转向速率，方向盘转角传感器位于方向盘下面[14]。
2.3 车速传感器
车速传感器是检测电控汽车的车速，通过电脑控制这个输入信号来控制发动机怠速，自动变速器的变扭器锁止，自动变速器换档及发动机冷却风扇的开闭和巡航定速等其它功能。车速传感器的输出信号可以是磁电式交流信号，也可以是霍尔式数字信号或者是光电式数字信号，车速传感器通常安装在驱动桥壳或变速器壳内，车速传感器信号线通常装在屏蔽的外套内，这是为了消除有高压电火线及车载电话或其他电子设备产生的电磁及射频干扰，用于保证电子通讯不产生中断，防止造成驾驶性能变差或其他问题。在各种汽车上一般采用是磁电传感器来进行车速、曲轴转角和凸轮轴转角的控制，还可以用它来感受其它转动部位的速度和位置信号等，如压缩机离合器等。
（1）磁电式车速传感器
磁电式车速传感器是一个交流信号发生器，它们会产生交变电流信号，一般由带两个接线柱的磁芯及线圈组成。这两个线圈接线柱是传感器输出的端子，当由铁质制成的环状轮转动经通过传感器时，线圈里将产生交流电压信号。磁组轮的逐个齿轮将产生一一对应的系列脉冲，其形状是一样的。输出信号的振幅与磁组轮的转速成正比(车速)，信号的频率大小就确定磁组轮的转速大小。传感器磁芯与磁组轮间的气隙大小对传感器的输入信号的幅度影响极大，如果在磁组轮上去掉一个或多个齿就可以产生同步脉冲来确定上止点的位置。这会引起输出信号频率的改变，而在齿减少时输出信号幅度也会改变，发动机控制电脑或点火模块正是靠这个同步脉冲信号来确定触发电火时间或燃油喷射时刻的。
（2）霍尔效应传感器
霍尔效应传感器在汽车应用中是非常重要的，这主要是由于变速器周围空间位置冲突，霍尔效应传感器是固体传感器，它们主要应用在曲轴转角和凸轮轴位置上，用于开关点火和燃油喷射电路触发，它还应用在其它需要控制转动部件的位置和速度控制电脑电路
（3）光电式车速传感器
光电式车速传感器由带孔的转盘两个光导体纤维，一个发光二极管，一个作为光传感器的光电三极管组成。一个以光电三极管为基础的放大器为发动机控制电脑或点火模块提供足够功率的信号，光电三极管和放大器产生数字输出信号。发光二极管透过转盘上的孔照到光电三极管上实现光的传递与接收。转盘上间断的孔可以开闭照射到光电三极管上的光源，进而触发光电三极管和放大器，使之像开关一样地打开或关闭输出信号。
2.4 加速信号
感器信号来判断汽车是否在进行急加速。悬架ECU采集加速信号的原理如下:
ECU
但节气门位置,传
此信号输八悬架ECU
90%
将加速信号提供给悬架ECU ECU
时。加速度传感器一般有差动变压式和钢球位移式两种[11]。
2.5 车门信号
通过悬架ECU利用车门信号实现系统的一些功能，车门打开时防止排气或保持目前行驶高度。在车门关闭时，整个系统恢复正常状态。
2.6 制动信号
制动信号是影响汽车安全行驶的重要因素。同样,制动信号在安全行车过程中也起到了。可忽视的作用。汽车制动信号是用在汽车减速行驶或者要停车时,作为汽车制动的报警
是:在驾驶员踩下制动踏板时,制动灯开关触点闭合,制动灯电源接通,制动灯点亮[12]。
2.7 悬架控制开关
悬架控制开关一般有悬架刚度和阻尼选择开关，高度控制开关和锁止开关。
（1）悬架刚度和阻尼选择开关
悬架刚度和阻尼选择开关的作用是控制悬挂控制执行器的工作，对于减振器的减振力和气压缸的弹簧刚度进行自动控制。悬架刚度和阻尼选择开关拨到SPORT侧时接通，系统进入高速行驶自动控制状态；LRC开关拨到NORM侧时断开，系统进入常规自动控制状态。
（2）高度控制开关
高度控制开关”norm”和”high”有两种，根据汽车身的高度从高到低有高，中，低三种状态。
1）车身高度处于HIGH状态时，也就是高状态，系统对车身进行高值自动控制。
2）车身高度处于NORM状态时，也就是低状态，系统对车身进行常规值自动控制。
（3）锁止开关
锁止开关对车身高度控制有重要作用，如果锁止开关”NO”时，按照司机通过高度控制开关选定的模块式进行车身高度控制。
如果锁止开关”OFF”时，对车身高度不进行控制调节。
3 电子控制悬架系统的电子控制模块
3.1 电控空气悬架系统电子控制模块（悬架ECU）功能
ECU
能。
（1）传感器信号放大
ECU的信号。
（2）输入信号的计算
悬架ECU根据预先写入只读存储器ROM中的程序对各输入信号进行计算并将计算结果
架ECU A/D变换。
（3）驱动执行器
悬架ECU
阀、继电器等，以实现对汽车悬架参数的控制。
（4）故障检测
悬架ECU
送入悬架ECU
确定故障所在位置[8]。
3.2 电控空气悬架系统电子控制模块（悬架ECU）的结构和工作原理
（1）电控空气悬架系统电子模块是由输入电路、微机和输出电路等三部分组成。
1）输入处理电路：
ECU的输入信号主要有三种形式，模拟信号、数字信号（包括开关信号）、脉冲信号。模拟信号通过A/D转换为数字信号提供给微处理器。控制系统要求模拟信号转换具有较高的
信号需要通过电平转换，得到计算机接受的信号。对超过电源电压，电压在正负之间变化，带有较高的振荡和噪声，带有波动电压等输入信号，输入电路也对其进行转换处理。
2）微处理器：
微处理器首先完成传感器信号的A/D转换、周期脉冲信号测量和其它有关汽车行驶状态信号的输入处理，然后计算并控制所需的输出值，按要求适时地向执行机构发送控制信号。过去微处理器多数是8位和l 6位的，也有少数采用32位的。现在多用16位和32位机。输出处理电路，微处理器输出的信号往往用作控制电磁阀、指示灯、步进电机等。微处理器输出信号功率小，使用+5v的电压，汽车上执行机构的电源大多数是蓄电池，需要将微处理器的控制信号通过输出处理电路处理后再驱动执行机构。
（2）电控空气悬架系统的电子模块的工作原理
输入电路接受传感器和其它装置输入的信号，对信号进行过滤处理和放大，然后转换成一定伏特的输入电平。从传感器送到ECU输入电路的信号既有模拟信号也有数字信号，输入电路中的模／数转换器可以将模拟信号转换为数字信号，然后传递给微机。微机将上述已经预处理过的信号进行运算处理，并将处理数据送至输出电路。输出电路将数字信息的功率放大，有些还要还原为模拟信号，使其驱动被控的调节伺服元件工作[2]。如下图1所示
图1 ECU的结构和工作原理图
3.3 电控空气悬架系统执行器的工作原理及其功用
悬架执行器的作用就是驱动主、副气室的空气阀阀心和减振器阻尼孔的回转阀时期转到从而实现对悬架刚度和阻尼参数的控制。
形齿轮同轴的阻尼调节杆带动回转阀旋转，从而使阻尼孔开闭的数量发生变化，达到调节减振器阻尼的目的。同时阻尼调节杆上通过齿轮带动空气阀控制杆转动，使空气阀阀心转动，随着阀心转动角度的改变，使空气弹簧的刚度也得到调节。
悬架系统执行器上还有一个电磁线圈，当电磁线圈不通电时，由它控制的制动开关松开，制动杆处于扇形齿轮的滑槽内，扇形齿轮可以转动；当电磁线圈通电而吸合制动开关时，制动杆往回拉，各齿轮处于锁止状态，阻尼调节杆和空气阀控制杆都不能转动，此时悬架的刚度参数和阻尼参数都为固定值，悬架系统处于相对稳定的状态[6]。
3.4 电控空气悬架系统执行器的分类
（1）电控空气悬架系统执行器的分类
现在常见的有三种空气悬架系统执行器：4线执行器，3线执行器和2线执行器。下面分别介绍这三种执行器：
1）4线执行器：
4线执行器是一个双向直流电机。执行器安装在减振器的顶部，执行器驱动减振器内的一根轴来改变减振器阀门。这类执行器由悬架ECU通过一对称为硬/软继电器来控制。4线执行器可以从减振器总成上取下单独更换，4线执行器内带位置传感器。
2）2线执行器：
2线执行器是一个on/off电磁阀。如果电磁阀处于off位置，减振器处于硬阻尼状态；如果电磁阀处于on位置，减振器处于软阻尼状态。2线执行器与减振器为一体式，不可单独维护。
3）3线执行器：
3线执行器是一个直流电机，位于减振器顶部，只能单向旋转。电机转动时，通过减速齿轮总成带动减振器活塞杆改变减振阻尼[6]。
4 电子控制悬架系统故障诊断与排除
4.1 电子控制悬架系统故障诊断
电子控制悬架系统一般都具有自诊断功能，也就是说，这种系统能够自行诊断系统本身的是否有故障，并发出警告，以便于驾驶人员或维修人员及时查找故障原因和进行维修。
当电子控制空气悬架系统运行有故障的时候，电子悬架ECU就检测到，并且点亮故障指示灯。电控空气悬架系统的诊断与维修过程因不同车辆而不一样，在维修时应参照相应汽车制造商的维修手册或相关资料中提供的步骤进行[9]。
4.2 故障类型及原因
电子控制悬架系统故障的类型以及导致故障的可能原因有以下几种情况：
（1）电子控制悬架系统不工作
原因：1）电子控制悬架系统指示灯电路断路或短路
2）ECU电源电路断路
3）执行器电路断路
4）减震器工作错误
5）ECU工作错误
（2）SPORT方式与NORM方式不能转换
原因：1）电子控制悬架系统指示灯电路断路或短路
2）选择器开关电路断路或短路
3）ECU工作错误
（3）防车尾下坐控制不工作
原因：1) 车速传感器电路断路或短路
2）发动机ECU工作错误
3）节气门位置传感器工作错误
（4）防侧倾控制不工作
原因：1）车速传感器电路断路或短路
2）转向传感器电路断路或短路
3）ECU工作错误
（5）防车头下沉控制不工作
原因：1）停车灯开关电路断路
2）车速传感器电路断路或短路
3）ECU工作错误
（6）高速控制不工作
原因：1）车速传感器电路断路或短路
2）ECU工作错误
4.3 故障诊断方法
为了满足车辆的高安全性要求，电子控制空气悬架系统对故障的检测采取以安全为导向的策略。在监测系统工作的过程中，ECU检测每一个部件的电气连接，并将输入电压和电阻与指标值相比较，来判断零部件的连接状态和工作状态。需要注意的是，这种方法无法检测开关的工作状态，例如，特殊高度Ⅱ的开关。同时也检查传感器的信号和车辆的行为，例如，如果空气气囊压力增加而车身高度保持不变，系统将其认为是一个故障。
为了提醒驾驶员系统出现故障，仪表板上应装有故障灯，根据故障的严重程度，警告灯将一直亮(不严重故障)或闪烁(严重故障)。此外还应装有指示灯，提醒驾驶员目前的高度状态。当打开点火开关后，这些灯将亮2秒后熄灭以通知驾驶员系统工作正常。为了保证系统工作的安全性，对于不同的故障模式采取的策略如下：
（1）对于容易识别的不严重故障，系统将继续工作在系统存在下列所述的不严重故障时，ECU将对其功能进行部分限制以便车辆不会立即停止。
1）如果一个高度传感器失效，而同一桥上安装着另一高度传感器并且工作正常。
2）速度信号失效、安全敏感控制带（带侧跪功能的系统检测降低高度一侧与地面的距离是否在安全范围内）失效、压力传感器失效。
对于此类故障系统会做出如下反应：
1）红色警告灯常亮。
2）故障储存在ECU的内存中，系统继续工作但不会完全发挥其功能，一旦缺陷被清除，系统将继续正常工作。
（2）在存在下列所述的故障时，系统将暂时停止工作在一个控制过程开始的前30秒内，如果系统没有反应，原因可能是下列故障之一：
1）电磁阀无法使气囊增压；
2）电磁阀无法减少气囊压力；
3）尽管控制过程已经结束，电磁阀仍然保持在压力增加或压力释放的位置；
4）气源供给有故障；
5）气囊破裂；
6）管路断裂或扭结。
此外，由于ECU无法检测电磁阀的进、出气口的工作状态，因此，只能从高度传感器的反馈信号来判断指标值与实际值的偏差。事实上，在ECU控制气囊增压时，而车身高度不变，也可能是气压不足所造成。因此，为了避免这种情况，ECU将在点火开关打开后隐瞒故障信息一段时间，以允许车辆空压机有充裕的时间建立系统压力。
（3）在执行性故障（执行零部件失效）的情况下系统的反应
1）故障灯常亮；
2）故障储存在ECU的内存中；
3）中断控制过程并且关闭自动高度调整功能。在系统工作中产生的临时故障能够通过关闭然后打开点火开关或通过按下升/降开关而消除，尽管故障被记录在ECU的内存中，但是如果故障不再出现，系统就能够正常运行。
（4）对于能容易识别的严重故障，系统将永久关闭这些缺陷包括会造成很大操作风险的缺陷。
1）在ECU ROM中的程序故障；
2）在ECU RAM主内存中故障储存位置的故障；
3）参数故障：参数值不在系统规定的有效范围或者ECU中没有设置参数；
4）标定故障：参数值不在系统规定的有效范围或者系统不允许操作标定的高度位
5）电磁阀内或连接电磁阀的导线断路或者短路；
6）在一个桥上的所有高度传感器失效；
7）电磁阀的电路故障、禁止启动功能或开门机构的电气故障。
在系统有此类严重缺陷时系统的反应：
1）故障灯闪烁；
2）缺陷储存在ECU的内存中；
3）整个系统自动关闭。在此类故障条件下，即使点火开关关闭然后打开，系统仍保持不可操作状态，直到故障被清除。此时可以通过紧急操作开关来调整车辆高度。
4）对电路连接的断续性接触故障的系统反应由电路连接的断续性接触故障造成的临时缺陷，只要缺陷存在，不管是轻微缺陷还是严重缺陷，故障灯将显示故障信息或者系统关闭。当维修工作完成后，故障信息将储存在ECU故障内存中。
5）ECU无法检测的缺陷如果指示灯烧毁，ECU无法检测到此故障，在这种情况下，由驾驶员打开点火开关后检查灯泡。正如前面所述，ECU不能检查开关和按键的工作状态。另一方面，操作开关的失效通常不作为主要缺陷，因为操作人员将会马上发现。如果高度传感器的连杆被折弯，会造成较严重的问题，因为这将造成不正确的正常高度或者带有两个高度传感器的车桥两侧的高度不同。这类缺陷只有近距离检查才能发现，而一旦缺陷清除需要重新对车辆进行标定。
6）指示灯显示的控制策略 ECAS的指示灯主要有黄色的高度指示灯和红色的故障灯。另外，对于安装特殊高度Ⅱ指示灯的车辆，在车辆高度处于特殊高度Ⅱ时指示灯亮以提示驾驶员注意特殊高度不宜长时间使用。由于在特殊高度时，气囊高度、减震器高度等都处于非正常工作状态，如长时间使用，必然对整车寿命及相关零部件寿命产生影响、因此，最好在特殊路面上才使用此高度功能，过了特殊路面立即取消该高度功能[4]。
4.4 电控悬架系统故障诊断的案例分析
电控悬架系统的故障诊断是正确使用和保养电控悬架系统的前提，如果没有正确的诊断就不能查出电控悬架系统的真正的故障点，电控悬架系统就不能止常使用。车辆的减振器减振力就会出现异常等情况，所以正确、合理的检测与维修是非常重要的。
（1）初步检查（功能检查）
1）汽车高度调整功能的检查
1、检查轮胎气压是否止常。
2、检查车身高度。
3、在高度控制开关由NORM转到H工GH,车身高度应升高 10-30mm，所需时间为10-20s 。
2）溢流阀的检查
1、点火开关置于ON，将高度控制连接器的两个端子短接，使压缩机工作。
2、压缩机工作一会儿后，检查溢流阀是否放气，如果不放气说明溢流阀堵塞、压缩机故障或有漏气的部位。
3、检查结束后，将点火开关置于OFF,清除故障码。
3）漏气检查
1、将高度控制开关置于H或GH位置。
2、使发动机熄火。
3、在管子的接头处涂抹肥皂水。
（2）故障诊断
1）指示灯检查
将减振器控制开关设定在“NORM(正常)”位置，打开点火开关，减振器控制指示灯约亮2s后启动发动机，减振器控制开关在“NORM”位置时，减振器控制指示灯不
亮。减振器控制开关在“SPORT”位置时，减振器控制指示灯亮。
2）故障码读取
1、故障测试仪读取。将故障测试仪与3号故障诊断连接器相连，打开点火开关和故障测试仪，按故障仪上的指示进行操作，即可读取故障码。
2、通过减振器控制指示灯读取。关闭点火开关，用跨接线连接3号故障诊断连接器端子1COG 和2ATO，启动发动机，同时将车门打开，这时可以通过减振器控制指示灯的闪亮情况读取故障码。
3）清除故障码
1、用故障仪清除。将故障仪与3号故障连接器相连，打开点火开关，按故障仪的提
2、不用故障仪清除。用跨接线连接3号故障诊断连接器端子1COG和2ATO，打开点火开关，在5s内踩下制动踏板8次，即可清除故障码。
（3）故障检修
因为故障检修的范围涉及太多太广，因此在这只举个别常见的故障来解说。高度控制压缩机电机的检修:
1）检查高度控制压缩机电机工作情况。拆下乘客侧防滑压板并拉出地毯，S9短路连接器脱开S10短路连接器，打开点火开关，用跨接线连接S9短路连接器端子1与S10短路连接器端子9，高度控制压缩机电机应工作。若正常，则进行下一步检查。若不正常，则进行第1步检查。
2）检测悬架控制ECU连接器端子RM与RM一间的导通性，应疏通。若正常，则按故障症状表进行故障检查。若不正常则进行下一步检查。
3）检查悬架控制ECU与高度控制压缩机间的配线和连接器是否断路或短路。若正常，则更换高度控制压缩机。若不正常，则检修或更换配线和连接器。
4）检查AR 、 SUS保险丝是否正常。若正常，则进行下一步检查。若不正常则更换AR 、SUS保险兹。
5）拆下空气悬架继电器，空气悬架继电器端子1与2间应不导通，端子3与1间应导通。将蓄电池电压接至空气悬架继电器端子3与1间，空气悬架继电器端子1与2间应导通。若正常，则进行下一步检查。若不正常，则更换空气悬架继电器。
6）将蓄电池电压接至高度控制压缩机电机连接器端子1与2间，高度控制压缩机电机应工作。若正常进行下一步检查。若不正常，则更换高度控制压缩机。
7）检查蓄电池与空气悬架继电器间、空气悬架继电器与高度控制压缩机间、高度控制压缩机与车身间的配线和连接器是否断路。若正常，则检查或更换ECU。若不正常，则检修或更换配线和连接器[6]。
一、燃油喷射控制系统 1、燃油喷射控制系统的类型 〃D型EFI控制系统 这种控制方式是通过测量进气歧管的真空度来计算发动机的进气量，因此叫速度密度法。与之相应的是在进气道上安装进气歧管绝对压力传感器，用以计算进气歧管的真空度，而真空度的变化又表现为压力变化，压力传感器就是利用压力转换元件把压力的变化转化成电压信号，经放大后的电压信号输入ECU，有ECU按最佳空燃比提供喷油量。 “D”是德文“压力”的第一个字母。 〃L型EFI控制系统 这种控制方式是用空气流量计直接测量发动机吸入的空气量，在这种类型的燃油喷射系统中，进气道上的节气门在不同位置的开度大小，由节气门位置传感器转换成电压信号，用以计量进气量的大小。 这种“L”型控制方式精度高于“D”型，因而使用比较普遍。 “L”是德文“空气”的第一个字母。 〃Mono-Tetronic控制方式 Mono控制方式采用中央喷射方式，这种控制方式用在多缸发动机上，但他只用一个喷油器，被安装的节气门的上方，混合气的分配由进气歧管完成，而进气量的计算使用空气流量计，这种控制方式也叫单点喷射。 较化油器相比，燃油喷射迅速，混合气的燃烧不产生迟滞现象，因而燃烧效率高，废气排放有害物较少。 2、燃油喷射系统的组成
〃进气系统 〃燃油供给系统 〃燃油喷射控制系统 二、进气控制系统 1、空气流量计 〃叶片式空气流量计 〃卡门式空气流量计 〃热线式空气流量计 〃热膜式空气流量计 2、节气门位置传感器 〃线性输出型节气门位置传感器 〃开关型节气门位置传感器 3、附加空气阀 三、电子点火控制系统 1、点火提前角控制系统的组成 2、点火提前角的控制 3、点火装置的结构原理 〃ESA电子提前点火装置 〃ESA电子提前整体式点火装置 〃无分电器DLI点火系统 〃高能无触点电子点火装置 4、爆震控制
概要设计说明书 1. 总体设计 1.1 需求规定 教务管理系统可分为学生信息管理系统和教师管理信息系统，系统开发的整体任务是实现学校教师和学生信息管理的系统化、规范化、自动化和智能化，从而达到提高学校管理效率的目的。 本阶段目的在于明确系统的数据结构和软件结构，此外总体设计还将给出内部软件和外部系统部件之间的接口定义，各个软件模块的功能说明，数据结构的细节以及具体的装配要求。 1.2 运行环境 软件基本运行环境为Windows XP环境。 1.3 基本设计概念和处理流程 概要说明书的目的在于明确系统的数据结构和软件结构，设计外部软件和内部软件的接口，说明各个软件模块的功能说明，数据结构的细节等。系统的总体处理流程如图1-1所示：
图1-1 系统的总体处理流程 1.4 系统体系结构 用一览表及框图的形式说明本系统的系统元素（各层模块、子程序、公用程序等）的划 教务管理系统 选择操作 基础维护 教学管理 报表统计 选择操作 选择操作 班级信息维护 课程信息维护 学生选课 课表查询 成绩输入 打印成绩单 学生信息维护 教 师信息维护
分，扼要说明每个系统元素的标识符和功能，分层次地给出各元素之间的控制与被控制关系。 本系统的体系架构如图1-2所示： 图1-2 系统体系架构 本系统体系结构大致可以定义为：客户机层上的表示层主要是通过Struts 框架实现的，由显示视图产生一个请求。请求被ActionServlet（控制器）接收，它在struts-config.xml文件中寻找请求的URI，找到对应的Action类后，Action类执行相应的业务逻辑。Action类执行建立在模型组件基础上的业务逻辑，模型组件是和应用程序关联的。一旦Action类处理完业务逻辑，它把控制权返回给ActionServlet，Action类提供一个键值作为返回的一部分，它指明了处理的结果。ActionServlet使用这个键值来决定在什么视图中显示Action的类处理结果。当ActionServlet把Action类的处理结果传送到指定的视图中，请求的过程也就完成了。中间业务层是通过Spring框架实现的，首先建立一个BaseAction,它继承了Action类，而其他定义的Action都要继承这个BaseAction。这个BaseAction需要导入AppContext工具类，这个AppContext需要导入Spring中org.springframework.context.support.*；这样一个继承BaseAction的Action，就可以getXXXService()的方法得到某一个service的实例-----服务定位器的设计模式。持久（PO）层是由hibernate 架构实现的，它包括关于整体数据库的hibernate.cfg.xml文件、每个表的JavaBean类和每个表的hbm.xml文件，通过Spring集成模板HibernateTemplate提供DAO 来使用PO。在Spring 的配置文件（applicationContext. xml）中配置sessionFactory的bean 来管理hibernate。
车辆电控悬架的控制与现状 KIMI KANG （南京农业大学工学院，车辆工程） 摘要：汽车电子控制悬架系统的目的是通过控制调节悬架的刚度和减震器阻尼，突破传统被动悬架的局限区域，使汽车的悬架特性与行驶的道路状况相适应，保证平顺性和 操纵性两个相互排斥的性能要求都能得到满足。 关键词：悬架；电子控制；弹簧刚度；减振阻尼力 0引言 传统的汽车悬架一般具有固定的弹簧刚度和减振阻尼力，它只能保证在一种特定的道路状态和速度下达到性能最优，因而不能同时满足汽车行驶平顺性和操纵稳定性的要求。例如降低弹簧刚度，平顺性会更好，乘坐更舒适，但会使操纵稳定性变差；相反，增加弹簧刚度虽可提高操纵稳定性，但会使车辆对路面不平度更敏感，平顺性降低。因此，理想的悬架系统应在不同的行驶条件下具有不同的弹簧刚度和减振器阻尼力，以同时满足平顺性与操纵稳定性的要求。电控悬架系统就是这种理想的悬架系统，它通过对悬架系统参数进行实时控制，使悬架的刚度、减振器的阻尼系数、车身高度能随汽车的载荷、行驶速度、路面状况等行驶条件变化而变化，使悬架性能总是处于最佳状态(或其附近)，同时满足汽车的行驶平顺性、操纵稳定性等方面的要求。 1电控悬架的功能与类型 1.1电控悬架的功能 汽车电子控制悬架系统的目的是通过控制调节悬架的刚度和减震器阻尼，突破传统被动悬架的局限区域，使汽车的悬架特性与行驶的道路状况相适应，保证平顺性和操纵性两个相互排斥的性能要求都能得到满足。主要功能包括：车高调整、衰减力控制、弹簧刚度控制、侧倾角刚度控制等。 1.2电控悬架的类型 根据有无力发生器，可将电子控制悬架分为半主动悬架和全主动悬架两大类。 1.2.1半主动悬架 半主动悬架是根据路面冲击、车轮与车体的加速度、速度及位移信号仅实时调节悬架的阻尼系数，消耗来自不平路面的冲击能量，而不需要提供能量，以这种方式来改善悬架缓冲性能。半主动悬架无力发生器，即无源控制，结构简单、造价低、能量消耗小，是目前轿车上较为普遍采用的调节方式。图11-1所示是一种典型的半主动悬架，它是通过改变液压缸上下两腔节流口的过流面积，以调节
洛阳理工学院 课程设计报告 课程名称数据库课程设计 设计题目教务管理系统 专业计算机科学与技术 班级 学号 姓名 完成日期
课程设计任务书 设计题目：教务管理系统 设计内容与要求： 设计教务管理系统，类似于我校教务管理系统，有四类用户：教务员、学生、教师、管理员教务员可以输入学生、教师、班级、课程信息。一个班级只属于一个专业，一个学生只属于一个班级。教务员负责输入每个专业、每个班级需要学习哪些课程，指定课程的任课教师。教师可以查看学习该课程的学生名单。课程结束后，教师可以录入课程成绩。一个教师可以教授多个班的多门课程，每门课由多位老师讲授。课程分两类，必修课和选修课。系统要记录每个学生学习各门必修课的成绩，还要记录学生选修了哪些选修课以及课程成绩。学生可以查看自己各门课程的成绩。学生还可以进行评教，给老师打分。管理员可以输入教室信息，并结合班级、课程、教室信息实现自动排课。 要求： 1.完成本系统的需求分析，写出功能需求和数据需求描述； 2.完成数据库的概念结构设计、逻辑结构设计、物理结构设计； 3.完成本系统的部分功能模块的程序界面设计。 指导教师： 2017 年12 月29 日 课程设计评语 成绩： 指导教师：_______________ 年月日
目录 一、概述 (2) 1.1、本设计的目的与意义 (2) 1.2、数据库开发工具和应用程序开发工具 (2) 二、需求分析 (2) 2.1功能需求 (2) 2.2数据需求 (2) 三、概念结构设计 (2) 3.1、E-R模型设计 (2) 3.2、总体E-R图描述 (4) 四、逻辑结构设计 (4) 4.1、关系模型 (4) 4.2、关系模式的优化与说明 (4) 五、物理结构设计 (5) 5.1建立数据库 (5) 5.2表与表结构 (5) 六、应用程序设计 (6) 6.1、系统总体结构 (6) 6.2、系统界面与源代码 (7) 6.2.1、界面 (8) 6.2.2、功能描述 (9) 6.2.3、程序源代码 (10) 七、设计总结 (23)

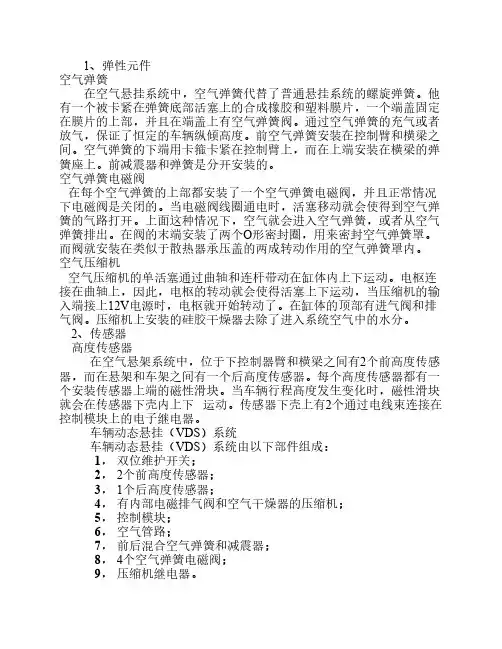

1、弹性元件 空气弹簧 在空气悬挂系统中，空气弹簧代替了普通悬挂系统的螺旋弹簧。他有一个被卡紧在弹簧底部活塞上的合成橡胶和塑料膜片，一个端盖固定在膜片的上部，并且在端盖上有空气弹簧阀。通过空气弹簧的充气或者放气，保证了恒定的车辆纵倾高度。前空气弹簧安装在控制臂和横梁之间。空气弹簧的下端用卡箍卡紧在控制臂上，而在上端安装在横梁的弹簧座上。前减震器和弹簧是分开安装的。 空气弹簧电磁阀 在每个空气弹簧的上部都安装了一个空气弹簧电磁阀，并且正常情况下电磁阀是关闭的。当电磁阀线圈通电时，活塞移动就会使得到空气弹簧的气路打开。上面这种情况下，空气就会进入空气弹簧，或者从空气弹簧排出。在阀的末端安装了两个O形密封圈，用来密封空气弹簧罩。而阀就安装在类似于散热器承压盖的两成转动作用的空气弹簧罩内。 空气压缩机 空气压缩机的单活塞通过曲轴和连杆带动在缸体内上下运动。电枢连接在曲轴上，因此，电枢的转动就会使得活塞上下运动，当压缩机的输入端接上12V电源时，电枢就开始转动了。在缸体的顶部有进气阀和排气阀。压缩机上安装的硅胶干燥器去除了进入系统空气中的水分。 2、传感器 高度传感器 在空气悬架系统中，位于下控制器臂和横梁之间有2个前高度传感器，而在悬架和车架之间有一个后高度传感器。每个高度传感器都有一个安装传感器上端的磁性滑块。当车辆行程高度发生变化时，磁性滑块就会在传感器下壳内上下运动。传感器下壳上有2个通过电线束连接在控制模块上的电子继电器。 车辆动态悬挂（VDS）系统 车辆动态悬挂（VDS）系统由以下部件组成： 1，双位维护开关； 2，2个前高度传感器； 3，1个后高度传感器； 4，有内部电磁排气阀和空气干燥器的压缩机； 5，控制模块； 6，空气管路； 7，前后混合空气弹簧和减震器； 8，4个空气弹簧电磁阀； 9，压缩机继电器。
