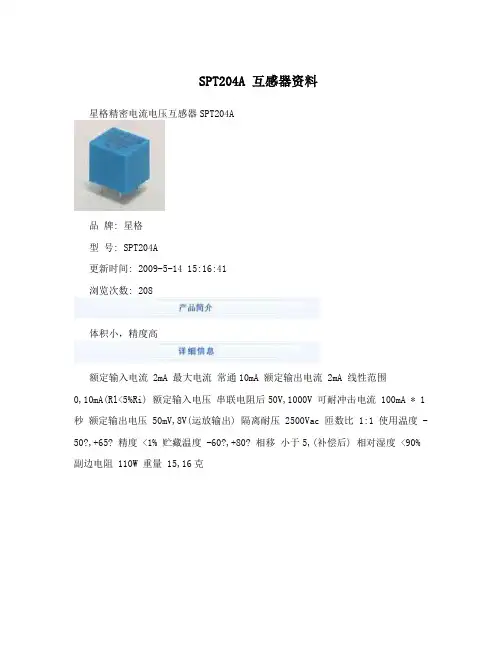

变比：2mA:2mA 精度：0.1%
线性度：0.1%
隔离耐压：4000Vac 电气特性参数表：

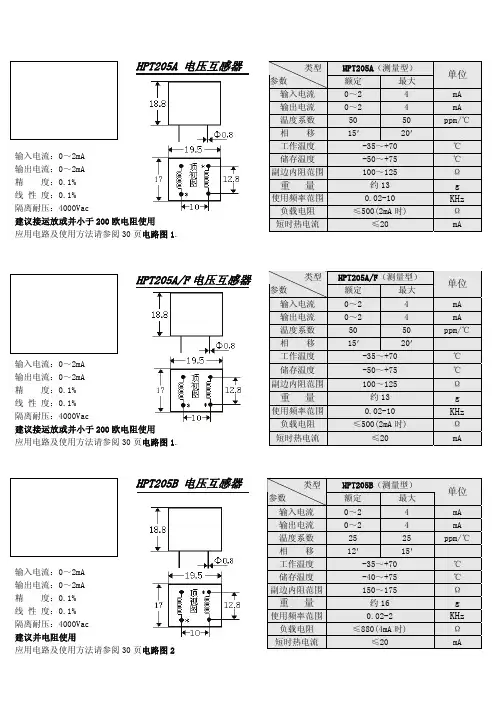

应用电路：
图1:电容C滤波使用1000P左右。图中运算放大器为OP07系列，运算放大器的电源电压通常取±15V或±12V。图1中反馈电阻R和限流电阻R' 要求温度系数优于50ppm/℃，推荐使用状态是2mA/2mA。
输出电压= 输入V/ (R'+内阻)*R，另外可调电阻进行微调，以达到输出电压的精度。
注意事项：此电路中运放输入电流在10.5mA以内,超过10.5mA时运放输出电压会严重失真!
图2: 负载电阻要求<200欧，输出= 输入V/ (R'+内阻)*R。输出并负载后相移会变大，相移变化的数值与负载电阻值有关。如不考虑相移，互感器输出采样电压最大为1Vac。
注意事项：此电路中R’和R的功率及温度系数应合理选择,要求温度系数优于50ppm/℃!
以上参数均为工频50Hz使用状态时的参数值。相移为负载0欧时的测量值。
使用频率范围指互感器应用于固定的频率值的使用范围。
电压互感器使用指南 1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。 2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。 3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。 4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。 5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。 电流互感器和电压互感器的正确使用指南 电流互感器的正确使用 (1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。这是在选择电流互感器中最需要注意的一点。此外要注意电流互感器的
额定电压大小，选择时要与使用它的线路电压相适应。 (2)与电流互感器配套使用的交流电流表应选5安的量程。通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。 (3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。 (4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。 (5)电流互感器次级和铁芯都要可靠地接地。 (6)电流互感器次级绝对不容许开路。 电压互感器的正确使用 (1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。 (2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。 (3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。 (4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。 (5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。 (6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。 深入浅出单相及三相四线电能表互感器接线（1）
工程编号：22-F212S 国电江南热电厂2X300MW机组新建工程 220kV电流互感器技术规书 编制单位：省电力勘测 2 0 0 8 年 5月
目次 1.总则 2.技术要求 3.设备规 4.供货围 5.技术服务 6.买方工作 7.工作安排 8.备品备件及专用工具 9.质量保证和试验 10.包装、运输和储存
1总则 1.0.1 本设备技术规书适用于国电江南热电厂2X300MW机组新建工程220kV户外独立式电流互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.0.2 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，卖方应提供符合工业标准和本规书的优质产品。 1.0.3 如果卖方没有以书面形式对本规书的条文提出异议，则意味着卖方提供的设备完全符合本规书的要求。如有异议，不管是多么微小，都应在报价书中以“对规书的意见和同规书的差异”为标题的专门章节中加以详细描述。 1.0.4 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 1.0.5 本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.0.6本工程采用KKS标识系统。中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。 1.0.7 本设备技术规书未尽事宜，由买、卖双方协商确定。 2 技术要求 2.1 应遵循的主要现行标准 GB311.1 《高压输变电设备的绝缘配合》 GB1208 《电流互感器》 GB2706 《交流高压电器动热稳定试验方法》 GB763 《交流高压电器在长期工作时的发热》 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》 GB/T5832.1-1986《气体中微量水分的测定－－电解法》 GB/T8905-1996《六氟化硫电气设备中气体管理和检验导则》 GB/T8905-1989《高压开关设备六氟化硫中气体密封试验导则》 GB2900 《电工名词术语》 GB1984 《交流高压断路器》 GB191 《包装贮运标志》 封闭式组合电器》 GB7674 《SF 6 GB2536 《变压器油》 GB16847 《保护用电流互感器暂态特性技术要求》 GB156 《标准电压》 GB5582 高压电力设备外绝缘污秽等级 DL/T886 电流互感器和电压互感器选择及计算导则 JB/T5356-91 电流互感器试验导则 2.2 环境条件 2.2.1 环境温度：
变压器、电压互感器、电流互感器使用知识汇编 （031）：主变差动与瓦斯保护的作用有哪些区别？?答：１）主变差动保护是按循环电流原理设计制造的，而瓦斯保护是根据变压器内部故障时会产生或分解出气体这一特点设计制造的。 2）差动保护为变压器的主保护,瓦斯保护为变压器内部故障时的主保护。 ３)保护范围不同:Ａ差动保护:?１)主变引出线及变压器线圈发生多相短路。?２)单相严重的匝间短 ３）在大电流接地系统中保护线圈及引出线上的接地故障。 B瓦斯保护： １)变压器内部多相短路 ２)匝间短路，匝间与铁芯或外及短路 3）铁芯故障(发热烧损）?4)油面下将或漏油。?5)分接开关接触不良或导线焊接不良。?(０32):主变冷却器故障如何处理？?答：1）当冷却器Ｉ、II段工作电源失去时，发出“#1、#2电源故障“信号，主变冷却器全停跳闸回路接通,应立即汇报调度,停用该套保护。 2)运行中发生Ｉ、ＩI段工作电源切换失败时,“冷却器全停”亮，这时主变冷却器全停跳闸回路接通，应立即汇报调度停用该套保护，并迅速进行手动切换,如是ＫM1、ＫＭ２故障，?不能强励磁。?3)当冷却器回路其中任何一路故障,将故障一路冷却器回路隔离。 （0３3）:开口杯档板式瓦斯继电器工作原理？ 答:正常时，瓦斯继电器开口杯中充满油,由于油自身重力产生力矩小
于疝气重力产生的力矩,开口杯,使的触点处于开断位置。当主变发生轻微故障时,气体将到瓦斯继电器,?迫使油位下降，使开口杯随油面 0３4):不符合并列下将,使触点接通，发出“重瓦斯动作“信号。?( 运行条件的变压器并列运行会产生什么后果??答:当变比不相同而并列运行时,将会产生环流,影响变压器的出力，如果是百分阻抗不相符而并列运行,就不能按变压器的容量比例分配负荷，也会影响变压器的出力。接线组 别不相同并列运行时,会使变压器短路。 (0３5)：两台变压器并列运行应满足的条件是什么？?答: 两台变压器并列运行应满足下列条件:a)绕组结线组别相同;b）电压比相等;c）阻抗电压相等；d）容量比不超过3:1。 40，在什么情况下需将运行中的变压器差动保护停用??答：变压器在运行中有以下情况之一时将差动保护停用: 1）差动二次回路及电流互感器回路有变动或进行校验时。?２) 继电保护人员测定差动保护相量图及差压时。 3) 差动电流互感器一相断线或回路开路时。?4) 差动回路出现明显异常现象时。 5）差动保护误动跳闸后。?(０36):变压器除额定参数外的四个主要数据是什么？?短路损耗、空载损耗、阻抗电压、空载电流。?(037）：自耦变压器的中性点为什么必须接地? 运行中自耦变压器的中性点必须接地,因为当系统中发生单相接地故障时,如果自耦变压器的中性点没有接地，就会使中性点
10/√3：0.1/√3：0.1/√3：0.1/3 指的是变比一次线压10KV 相压除以√3 电压互感器二次第一组线压0.1KV 相压除以√3 第二组线压0.1KV 相压除以√3 第三组三相0.1KV 单相除以3 0.2/0.5/3P 指的是精度二次一二三绕组一次0.2 0.5 3P 60/60/100VA 指的是容量 Yn/yn/yn/△指的是接线方式一次星型二次一二三依次是星型星型一般是开口三角（你写的是个三角估计你是打不出那个开口三角的符号吧） 问什么？ 6/√3:0.1/√3也就是6000V/√3:100V/√3说明你的互感器是用在6000V的系统中的线电压二次值是100V的,三个冒号也就是二次圈有三组.6/√3的意思是6000V/√3就是相电压 了,0.1/√3也就是100V/√3同理是二次侧的相电压, 0.2/0.5/3P 对应的第一组是0.2级的也就是计量用的,第二组是0.5级的也就是测量用的,第三组是3p级的也就是保护用的. 20/30/100是这三组圈的容量. 不知道你想问什么?这样解释行不行 分母上是根号3吧。 10/根号3，是原边（即输入端）数据，指线电压为10KV ，相电压为（10/根号3）KV.这个电压互感器有三个副边，线电压均为100V，各自的相电压为（100/根号3）V。 联接组别是指原副边三相线圈的接法，原边和两个副边均为YN接线，即将三个绕组的一端接到一起再接到地，另一端分别接线路或测量表计的三相上。第三个副边的三个绕组依次串接起来，将最终的两端接到一个电压表（一般），用于测线路的零序电压。 20/30/100VA是三个副边的额定容量（即提供的电压与电流的代数积），准确级是指三个副边测量的精度，误差的大小，这个值越小，说明准确度越高。 这个概念是供电中的。 开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。 此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。 正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察

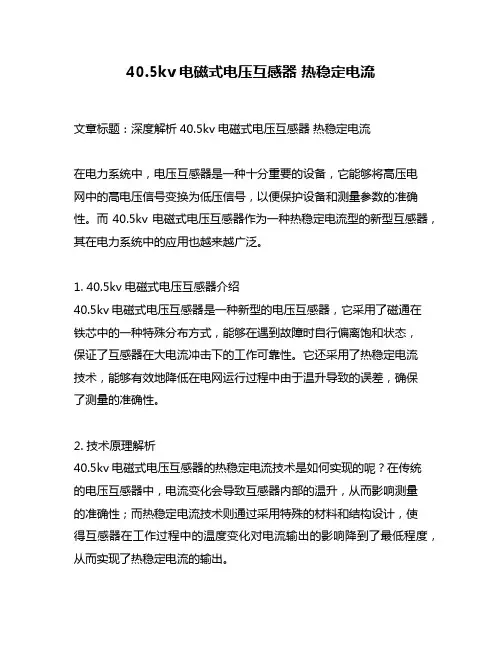

0.4kv电压互感器型号_35kv电压互感器型号 什么是电压互感器？电压互感器（PotenTIaltransformer简称PT，V oltagetransformer也简称VT）和变压器类似，是用来变换线路上的电压的仪器。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。 电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。 电压互感器的工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。 电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。 测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。 正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发

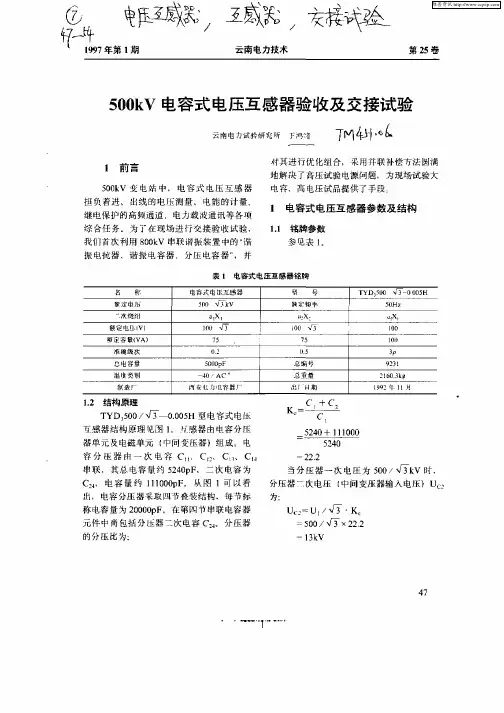

一、何谓电压互感器 1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。 2电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。 3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。 4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。 二、电压互感器的作用 1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。 2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。三、电压互感器分类 1按安装地点可分：户内式和户外式。35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。 2按相数可分：单相式和三相式。10kV及以下采用三相式。 3按绕组数可分：双绕组、三绕组和四绕组。 4按绝缘方式可分：干式、浇注式、油浸式和气体式。 5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。 其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。 四、电压互感器结构 1油浸式电压互感器 油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串
