液压油缸吨位计算公式举例说明
液压油缸的吨位计算公式是根据液压油缸的面积和工作压力来计算的。液压油缸是一种将液压能转化为机械能的装置，它利用液压力的传递来产
生力和位移。在液压系统中，液压油缸常常用于各种工业机械和工程设备中，如机床、挖掘机、升降机等。吨位是液压油缸所能产生的力的单位，
一般以吨(Ton)为单位，1吨等于1000千克。
液压油缸的吨位计算公式如下：
吨位=液压油缸的有效面积×工作压力
其中
吨位是液压油缸所能产生的力，单位为吨；
液压油缸的有效面积是指液压油缸的有效工作面积，单位为平方厘米；
工作压力是指液压油缸所受的工作压力，单位为兆帕（MPa）。
举个例子来说明液压油缸吨位的计算公式：
假设液压油缸的有效面积为100平方厘米，工作压力为10兆帕，我
们可以通过公式计算该液压油缸的吨位。
吨位=液压油缸的有效面积×工作压力
=100平方厘米×10兆帕
=1000平方厘米兆帕
根据国际单位制换算规则，1平方厘米兆帕等于1千牛顿。所以该液
压油缸的吨位为1000千牛顿。
进一步换算，1千牛顿等于0.1吨，所以该液压油缸的吨位为0.1吨。
这个例子说明了如何通过液压油缸的有效面积和工作压力来计算液压
油缸的吨位。使用这个计算公式，我们可以确定液压油缸所需的吨位，从
而选择合适的液压油缸进行工作。
需要注意的是，液压油缸吨位的计算公式只是一个理论值，实际情况
中还需要考虑液压系统的实际工作情况、机械装置的负载要求、安全系数
等因素。在选择和使用液压油缸时，还需要根据具体情况进行综合考虑和
评估，以确保安全可靠地完成工作任务。

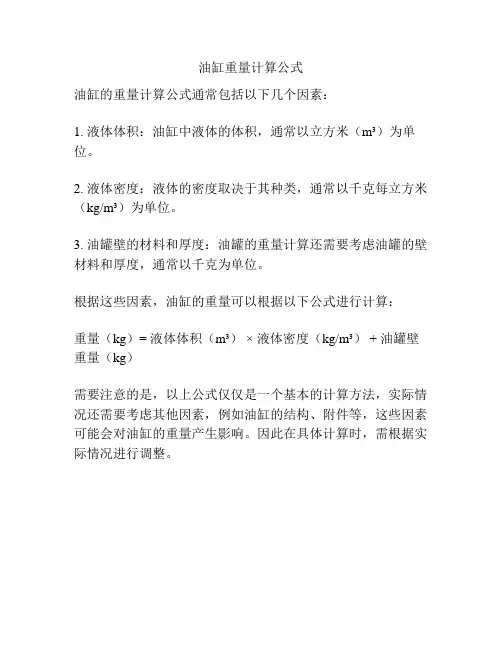

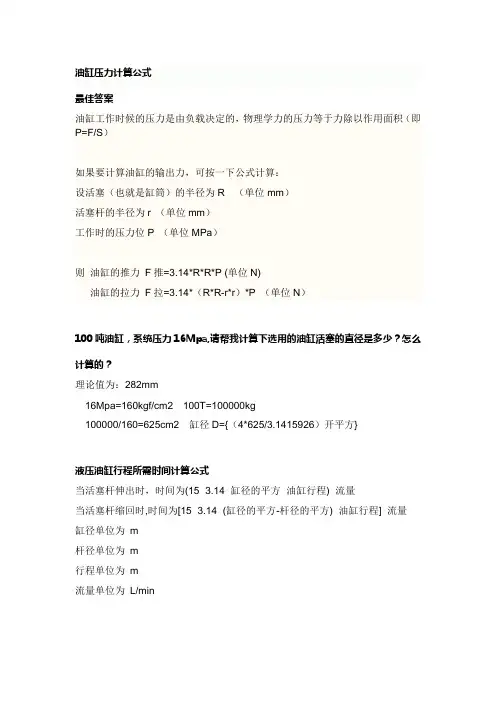

油缸压力计算公式 油缸工作时候的压力是由负载决定的，物理学力的压力等于力除以作用面积（即如果要 P=F/S) 计算油缸的输出力，可按一下公式计算：设活塞（也就是缸筒）的半径为R （单位 mm ）活塞杆的半径为r （单位mm ）工作时的压力位P （单位MPa ）则油缸的推力F推=*R*R*P （单位N）油缸的拉力F拉=* （R*R-r*r ）*P （单位N）100 吨油缸，系统压力16Mpa, 请帮我计算下选用的油缸活塞的直径是多少？怎么计算的？理论值为：282mm 16Mpa=160kgf/cm2 100T=100000kg 100000/160=625cm2 缸径D={ （4*625/ ）开平方} 液压油缸行程所需时间计算公式 当活塞杆伸出时，时间为（15XX缸径的平方X油缸行程）十流量当活塞杆缩回时，时间为［15 XX （缸径的平方-杆径的平方）X油缸行程］十流量缸径单位为m 杆径单位为m 行程单位为m 流量单位为L/min 套筒式液压油缸的行程是怎么计算的，以及其工作原理形成计算很简单：油缸总长，减去两端盖占用长度，减去活塞长度，即为有效形成，一般两端还会设置缓冲防撞机构或回路。 工作原理： 1、端盖进油式：油缸的两端盖接有管路一端通油活塞及活塞杆向令一个方向运行；结构紧凑适合小型油缸 2、活塞杆内通油式：活塞杆为中空，内通油，活塞与活塞杆链接部位有通油孔，通油后活塞及活塞杆想另一方向运行；适合大型油缸。 3、缸体直入式：大吨位单作用油缸，一端无端盖（端盖与缸体焊接一体），直接对腔体供油，向令一方向做功，另一端端盖进油回程或弹簧等储能元件回程。 大致如此几种 我有一台液压油缸柱塞直径40 毫米缸体外径150 毫米高度400 毫米请专业人士告诉我它的吨位最好能告诉我计算公式谢谢 油泵压力10MPA 一台液压机械的压力（吨位）是与柱塞直径和供油压力有关。其工作压力（吨位）的计算： 柱塞的受力面积X供油压力=工作压力（吨位）柱塞的受力面积单位:mm2 供油压力单位:N/mm2 工作压力（吨位）单位:N 折算：1N= 1000Kgf=1Tf（吨力）油缸15 到25 吨的力要多大的钢径 油缸的吨位和缸径的大小还有系统提供的压力有关。例如油缸内径是100mm ， 系统提供的压力是16MPA 那么这个油缸所推出的力量就是：*16* （100/2）*（100/2）/10000=T 50 吨液压油缸内外径是多少 1500000 牛顿=*RR*P R=根号下[1500000/] 如果设计工作压力兆帕， 则： 0.123 米 油缸内经：D=2R=0.246 米, 选择通用规格250 毫米如果设计工作压力25 兆帕，则： 0.138 米 A 油缸内经：D=2R=0.276 米,选择通用规格300 毫米至于油缸壁厚，则要看工作压力、用什么材料和缸径。 液压机油缸压力的计算 假设活塞头直径320mm， 压力25Mpa
液压油缸压力计算公式液压油缸设计计算公式液压油缸（也称为液压缸）是将液压能转化为机械能的设备，它是液 压系统中的关键组成部分。在液压系统中，通过在液压缸两端施加不同的 压力，使活塞在缸内运动，从而实现工作负载的移动、提升或压缩等操作。 液压油缸的设计计算需要考虑以下几个因素：负载大小、工作压力、 缸径、活塞杆直径、活塞杆材料、油缸结构等。下面是一般液压油缸设计 计算的几个常用公式。 1.计算液压油缸的工作面积： 液压油缸的工作面积可以根据液压系统的要求和负载大小来确定。工 作面积的计算公式如下： A=F/P 其中，A表示油缸的工作面积，F表示需要承载的负载，P表示液压 系统中的工作压力。 2.计算液压油缸的压力： 液压油缸的压力可以根据所施加的负载和工作面积来确定。压力的计 算公式如下： P=F/A 其中，P表示液压油缸的工作压力，F表示需要承载的负载，A表示 油缸的工作面积。 3.计算液压油缸的活塞杆材料选取：
液压油缸的活塞杆材料需要根据所承载负载和工作压力来选择，以满 足强度和刚度的要求。常见的活塞杆材料有碳钢、不锈钢、铬钼合金钢等。一般用弯曲应力公式进行计算，考虑到材料的抗弯刚度，活塞杆的直径可 以根据以下公式得到： d=((32*M*L)/(π*σ))^(1/3) 其中，d表示活塞杆的直径，M表示活塞杆所承受的最大弯矩，L表 示活塞杆的长度，σ表示选定材料的抗弯应力。 4.计算液压油缸的活塞直径： 液压油缸的活塞直径可以通过活塞面积和活塞杆直径计算得到。计算 公式如下： D=(4*A)/(π*d^2) 其中，D表示液压油缸的活塞直径，A表示油缸的工作面积，d表示 活塞杆的直径。 5.计算液压油缸的油缸容积： 液压油缸的油缸容积可以通过活塞面积和活塞行程来计算。计算公式 如下： V=A*l 其中，V表示油缸的容积，A表示油缸的工作面积，l表示活塞的行程。 通过上述公式的计算，可以得到液压油缸的设计参数，从而满足液压 系统的工作要求。需要注意的是，在实际设计过程中，还应该考虑其他因
液压站与油缸计算公式 液压站和油缸是液压系统中的两个重要组成部分。液压站是指液压系 统中的动力源，负责产生和维护液压系统所需的压力和流量；而油缸是液 压系统中的执行元件，负责将液压能转化为机械能，并实现对工作对象的 动力输出。液压站与油缸的计算公式是根据液压系统的工作原理和性能参 数进行推导和应用的。以下是液压站和油缸计算的一些常用公式： 1.液压站的功率计算公式： 液压站的功率通常表示为其所需的功率输入，计算公式为： P=Q*p/η 其中，P表示液压站的功率（单位为瓦特W），Q表示液压站输出液 流量（单位为立方米/秒m³/s），p表示液压站输出液体的压力（单位为 帕斯卡Pa），η表示液压泵的总效率（取值范围为0-1）。 2.液压站的流量计算公式： 液压站的流量计算公式根据液压系统的需求来确定，通常为： Q=Q1+Q2 其中，Q表示液压站的输出液流量（单位为立方米/秒m³/s），Q1表 示液压泵的额定流量（单位为立方米/秒m³/s），Q2表示液压站其他液压 元件的流量消耗（单位为立方米/秒m³/s）。 3.油缸的力计算公式： 油缸的力计算公式是通过液压系统的压力和油缸的活塞面积来确定的，计算公式为：
F=p*A 其中，F表示油缸输出的力（单位为牛顿N），p表示液压泵输出的液体压力（单位为帕斯卡Pa），A表示油缸活塞面积（单位为平方米 m²）。 4.油缸的速度计算公式： 油缸的速度可以通过液压系统的流量和油缸的工作面积来计算，计算公式为： V=Q/A 其中，V表示油缸的速度（单位为米/秒m/s），Q表示液压泵的输出流量（单位为立方米/秒m³/s），A表示油缸的工作面积（单位为平方米m²）。 5.液压缸的容积计算公式： 液压缸的容积计算公式是根据液压缸的工作面积和行程来确定的，计算公式为： V=A*S 其中，V表示液压缸的容积（单位为立方米m³），A表示液压缸的工作面积（单位为平方米m²），S表示液压缸的行程（单位为米m）。 需要注意的是，以上公式仅仅是液压站和油缸计算中的一部分，液压系统的设计和计算涉及到很多其他参数和因素，如液压泵的选型、油缸的阻力和受力方向等等。因此，在实际应用中，需要根据液压系统的具体情况和要求，选择合适的计算公式和方法进行设计和分析。

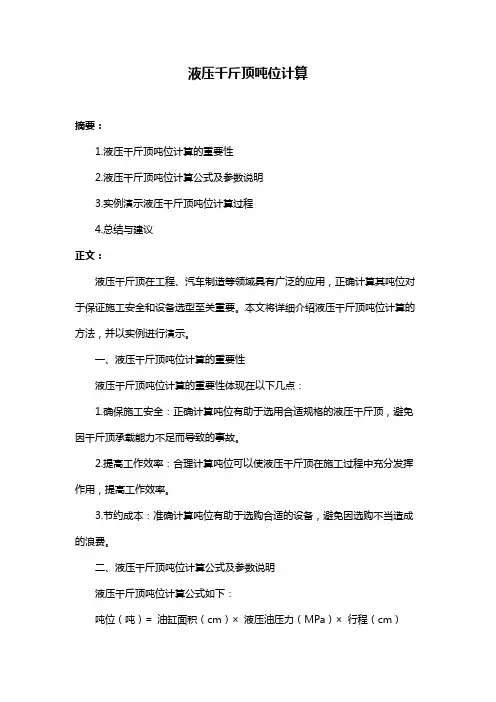

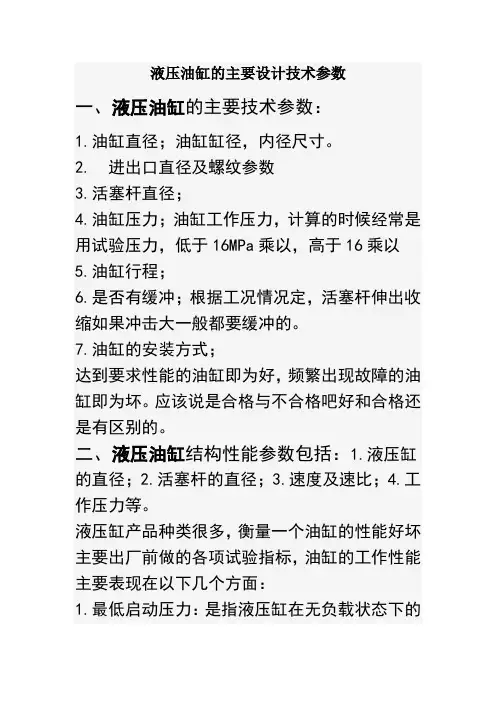

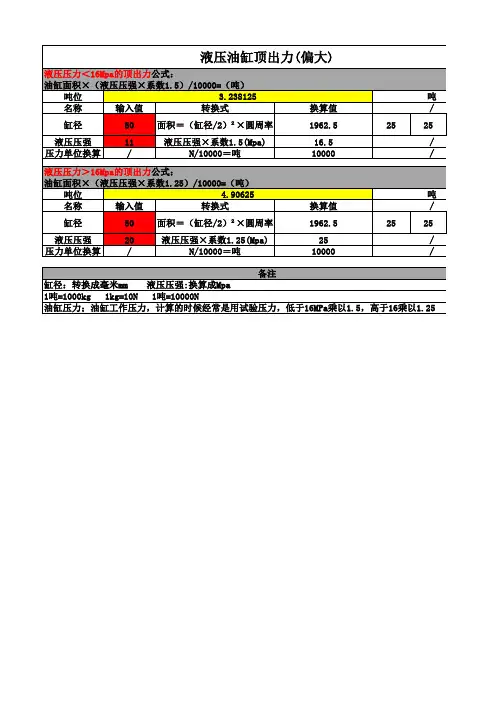

液压油缸的主要设计技术参数 一、液压油缸的主要技术参数： 1.油缸直径；油缸缸径，内径尺寸。 2. 进出口直径及螺纹参数 3.活塞杆直径； 4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.25 5.油缸行程； 6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。 7.油缸的安装方式； 达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。应该说是合格与不合格吧？好和合格还是有区别的。 二、液压油缸结构性能参数包括：1.液压缸的直径；2. 活塞杆的直径；3.速度及速比；4.工作压力等。 液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面： 1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标； 2.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3.内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。 液压油缸常用计算公式 液压油缸常用计算公式 项目公式符号意义液压油缸面积(cm 2 ) A =πD 2 /4 D ：液压缸有效活塞直径(cm) 液压油缸速度(m/min) V = Q / A Q ：流量(l / min) 液压油缸需要的流量(l/min) Q=V×A/10=A×S/10t V ：速度(m/min) S ：液压缸行程(m) t ：时间(min) 液压油缸出力(kgf) F = p × A F = (p × A) －(p×A) ( 有背压存在时) p ：压力(kgf /cm 2 ) 泵或马达流量(l/min) Q = q × n / 1000 q ：泵或马达的几何排量(cc/rev) n ：转速（rpm ） 泵或马达转速(rpm) n = Q / q ×1000 Q ：流量(l / min) 泵或马达扭矩(N.m) T = q × p / 20π 液压所需功率(kw) P = Q × p / 612 管内流速(m/s) v = Q ×21.22 / d 2 d ：管内径(mm) 管内压力降(kgf/cm 2 ) △ P=0.000698×USLQ/d 4 U ：油的黏度(cst) S ：油的比重 L ：管的长度(m) Q ：流量(l/min) d ：管的内径(cm) 液压常用计算公式 项目公式符号意义液壓缸面積 (cm2) A =πD2/4 D：液壓缸有效活塞直 徑 (cm) 液壓缸速度 (m/min) V = Q / A Q：流量 (l / min) 液壓缸需要的流Q=V×A/10=A×V：速度 (m/min)
液压油缸的主要设计技术参数的主要技术参数：一、液压油缸 1.油缸直径；油缸缸径，内径尺寸。 2. 进出口直径及螺纹参数 3.活塞杆直径；计算的时候经常是油缸压力；油缸工作压力， 4.16，高于16MPa乘以1.5用试验压力，低于1.25 乘以油缸行程； 5.活塞杆伸出收根据工况情况定， 6.是否有缓冲；缩如果冲击大一般都要缓冲的。 7.油缸的安装方式；频繁出现故障的油达到要求性能的油缸即为好，应该说是合格与不合格吧？好和合格缸即为坏。还是有区别的。结构性能参数包括：液压油缸二、液压缸1.4.3.速度及速比；的直径；2.活塞杆的直径；工作压力等。衡量一个油缸的性能好坏液压缸产品种类很多，油缸的工作性能主要出厂前做的各项试验指标，主要表现在以下几个方面：专业文档供参考，如有帮助请下载。． 是指液压缸在无负载状态下的最低启动压力：1.它是反映液压缸零件制造和装配最低工作压力，精度以及密封摩擦力大小的综
合指标；是指液压缸在满负荷运动时没最低稳定速度：2.有爬行现象的最低运动速度，它没有统一指标，对最低稳定速度要求也承担不同工作的液压缸，不相同。内部泄漏：液压缸内部泄漏会降低容积效率，3.影响液压缸的定位精度，使液加剧油液的温升，稳定地停在缸的某一位置，也压缸不能准确地、因此它是液压缸的主要指标之。 液压油缸常用计算公式常用计算公式液压油缸 义符号意公项目式 (cm) ：液压缸有效活塞直径 D 液压油缸面积(cm 2 ) D 2 /4 A =π(m/min) 液压油缸速度(l / min) Q ：流量V = Q / A (m/min) V ：速度液压油缸需要的流量S ：液压缸行程(m) A/10=A×S/10t Q=V×(l/min) (min) ：时间t A F = p ×(kgf) 出力液压油缸：压力p (kgf /cm 2 ) A) A) F = (p ×－(p×专业文档供参考，如有帮助请下载。．
液压油缸吨位计算公式 吨位 = 动力（kN） / 单斗面积（mm²） 其中，动力是指液压油缸输出的力，单位为千牛（kN），单斗面积指的是油缸的工作面积，单位为平方毫米（mm²）。 在实际应用中，液压油缸的吨位计算需要考虑以下几个因素： 1.载荷重量：液压油缸一般用于举升、推动或拉动重量较大的物体。需要准确计算物体的重量，并将其转换为相应的力单位（kN）。 2.工作面积：液压油缸的工作面积是指油缸活塞上受力的面积大小。要计算工作面积，需要知道油缸的直径或者活塞面积。 3.系数选择：在液压油缸吨位计算中，还需要考虑一些特殊情况和安全系数。一般来说，需要考虑动力系数、安全系数、摩擦系数等。 根据以上几个要素，下面给出液压油缸吨位计算的详细步骤： 1.确定液压油缸的工作面积。如果已知液压油缸的直径，则可以使用下列公式计算工作面积： 工作面积（mm²）= π * (半径（mm）)² = π * (直径（mm）/ 2)² 2.计算载荷的力。将所需举升、推动或拉动的物体的重量转换为力的单位。常用的单位是千牛（kN），可以使用下列公式计算： 力（kN）= 质量（kg） * 9.8（m/s²） 3.计算液压油缸的吨位。使用下列公式进行计算： 吨位 = 动力（kN） / 单斗面积（mm²）
4.考虑特殊情况和系数。在实际应用中，还需要考虑一些特殊情况和安全因素，并选择相应的系数。一般来说，液压油缸的设计工作压力为31.5MPa，安全系数一般选择为3，摩擦系数一般选择为0.1 以上就是液压油缸吨位计算的基本公式和步骤，通过正确的计算能够确保液压系统的正常工作和设备的安全运行。在实际应用中，还需要根据具体情况调整参数和系数，并注意合理选择液压元件和材料，以满足工程要求。

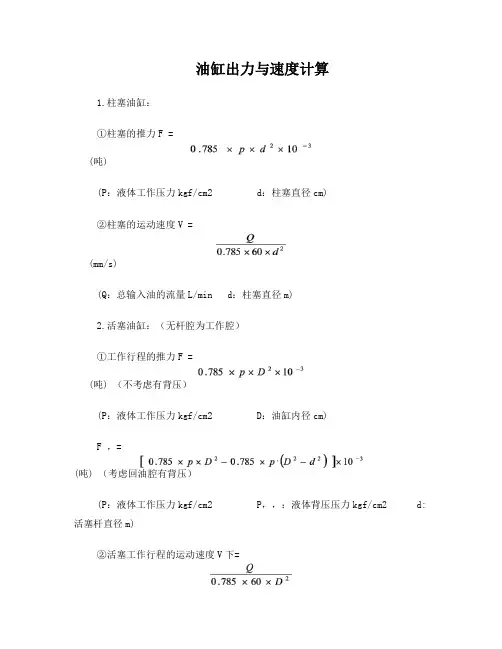

油缸出力与速度计算 1.柱塞油缸： ①柱塞的推力F = (吨) (P：液体工作压力kgf/cm2 d：柱塞直径cm) ②柱塞的运动速度V = (mm/s) (Q：总输入油的流量L/min d：柱塞直径m) 2.活塞油缸：（无杆腔为工作腔） ①工作行程的推力F = (吨) （不考虑有背压） (P：液体工作压力kgf/cm2 D：油缸内径cm) F ，= (吨) （考虑回油腔有背压） (P：液体工作压力kgf/cm2 P，，：液体背压压力kgf/cm2 d:活塞杆直径m) ②活塞工作行程的运动速度V下=
(mm/s) (Q:油泵供给油缸的流量L/min D:油缸内径m) ③从活塞杆腔排油的流量Q排= (L/min） (Q：油泵供给油缸的流量L/min D：油缸内径m d：活塞杆直径m) ④回程的拉力F = (吨) （不考虑有背压） (P：液体工作压力kgf/cm2 D：油缸内径cm d：活塞杆直径cm ) F ，= (吨) （考虑回油腔有背压） (P：液体工作压力kgf/cm2 P，，：液体背压压力kgf/cm2 d:活塞杆直径cm) ⑤活塞回程工作的运动速度V回= (mm/s) (Q:油泵供给油缸的流量L/min D:油缸内径m) ⑥从无杆腔排油的流量Q排= (L/min）
(Q：油泵供给油缸的流量L/min D：油缸内径m d：活塞杆直径m) 注：一般工件的压制速度为设备空载下午速度的0.25～0.4倍。（用于变量柱塞泵） 油缸的公称压力主要用来克服工件的变形抗力（P变）或工作阻力，同时还必须克服运动部件的摩擦阻力（P摩），密封装置的摩擦阻力（P密），启动或制动换向时的惯性力（P惯），以及油缸排油腔的背压力（P排）。液压机可取P摩+P密=10%～20%P变（P惯、P排可忽略） 油缸部分结构设计计算 1.油缸缸径的确定 油缸公称压力和工作压力选定后，活塞式油缸内径（排油腔直接回油箱）： （mm） (F：油缸公称压力 KN p：液体工作压力kgf/cm2 ) 如果为柱塞式油缸，加上两边间隙值即可，一般锻造油缸为10～15mm；铸造油缸为 15～20mm；行程长的取大值，反之取小值。 2.活塞杆径的确定 拉力式油缸则考虑拖拉力；对一般推力式油缸，则要考虑回程工作阻力来决定。一般 液压机的回程力为其吨位的5%～15%。两个原则：
油缸压力计算公式 最佳答案 油缸工作时候的压力是由负载决定的，物理学力的压力等于力除以作用面积 （即P=F/S） 如果要计算油缸的输出力，可按一下公式计算： 设活塞（也就是缸筒）的半径为R （单位mm） 活塞杆的半径为r （单位mm） 工作时的压力位P （单位MPa） 则油缸的推力F推=3.14*R*R*P (单位N) 油缸的拉力F拉=3.14*（R*R-r*r）*P （单位N） 100吨油缸，系统压力16Mpa,请帮我计算下选用的油缸活塞的直径是多少？怎么计算的？理论值为：282mm 16Mpa=160kgf/cm2 100T=100000kg 100000/160=625cm2 缸径D={（4*625/3.1415926）开平方} 液压油缸行程所需时间计算公式 当活塞杆伸出时，时间为(15×3.14×缸径的平方×油缸行程)÷流量 当活塞杆缩回时,时间为[15×3.14×(缸径的平方-杆径的平方)×油缸行程]÷流量 缸径单位为m 杆径单位为m 行程单位为m 流量单位为L/min 套筒式液压油缸的行程是怎么计算的，以及其工作原理 形成计算很简单： 油缸总长，减去两端盖占用长度，减去活塞长度，即为有效形成，一般两端还会设置缓冲防撞机构或回路。 工作原理：
1、端盖进油式：油缸的两端盖接有管路一端通油活塞及活塞杆向令一个方向运行；结构紧凑适合小型油缸 2、活塞杆内通油式：活塞杆为中空，内通油，活塞与活塞杆链接部位有通油孔，通油后活塞及活塞杆想另一方向运行；适合大型油缸。 3、缸体直入式：大吨位单作用油缸，一端无端盖（端盖与缸体焊接一体），直接对腔体供油，向令一方向做功，另一端端盖进油回程或弹簧等储能元件回程。 大致如此几种 我有一台液压油缸柱塞直径40毫米缸体外径150毫米高度400毫米请专业人士告诉我它的吨位最好能告诉我计算公式谢谢 油泵压力10MPA 一台液压机械的压力（吨位）是与柱塞直径和供油压力有关。 其工作压力（吨位）的计算：柱塞的受力面积×供油压力=工作压力（吨位） 柱塞的受力面积单位:mm2 供油压力单位:N/mm2 工作压力（吨位）单位:N 折算:1N=0.101972Kgf 1000Kgf=1Tf (吨力) 油缸15到25吨的力要多大的钢径 油缸的吨位和缸径的大小还有系统提供的压力有关。例如油缸内径是100mm，系统提供的压力是16MPA 那么这个油缸所推出的力量就是：3.14*16*（100/2）*（100/2）/10000=T 50吨液压油缸内外径是多少 1500000牛顿=3.14*RR*P R=根号下[1500000/(3.14P)] 如果设计工作压力31.5兆帕，则： R=根号下[1500000/(3.14*31500000)]=0.123米 油缸内经：D=2R=0.246米,选择通用规格250毫米 如果设计工作压力25兆帕，则： R=根号下[1500000/(3.14*25000000)]=0.138米 0.138∧2=?/(3.14*25000000)
300吨油缸顶出力计算 摘要： 一、油缸顶出力的基本概念 1.油缸的定义与作用 2.顶出力的含义与计算方法 二、300 吨油缸顶出力的计算过程 1.计算油缸的面积 2.计算油缸的压力 3.计算油缸的顶出力 三、影响油缸顶出力的因素 1.油缸面积的影响 2.油缸压力的影响 3.其他因素的影响 四、油缸顶出力的应用与意义 1.在工业生产中的应用 2.对我国经济发展的意义 正文： 一、油缸顶出力的基本概念 油缸是一种将液压能转换为机械能的装置，广泛应用于各种工程机械、汽车、船舶等行业。油缸顶出力是指油缸在施加压力时，能够产生的向上的推力。顶出力的计算方法为：顶出力= 油缸面积× 油缸压力。
二、300 吨油缸顶出力的计算过程 为了计算300 吨油缸的顶出力，首先需要知道油缸的面积。假设油缸的直径为1 米，则油缸的半径为0.5 米，油缸的面积为π × 0.5 = 0.25π平方米。接下来需要计算油缸的压力，假设油缸的压力为10000 帕斯卡。根据顶出力的计算公式，顶出力= 0.25π × 10000 = 2500π吨。 三、影响油缸顶出力的因素 1.油缸面积的影响：油缸面积越大，顶出力越大。在实际应用中，可以根据实际需求选择合适的油缸面积。 2.油缸压力的影响：油缸压力越大，顶出力越大。在实际应用中，需要根据实际工况选择合适的油缸压力。 3.其他因素的影响：例如油缸的结构、材料、使用环境等都会对顶出力产生一定的影响。 四、油缸顶出力的应用与意义 1.在工业生产中的应用：油缸顶出力广泛应用于各种工程机械、汽车、船舶等行业，具有重要的实用价值。例如，在挖掘机、起重机等工程机械中，油缸顶出力用于实现各种动作；在汽车、船舶等行业，油缸顶出力用于驱动各种设备。 2.对我国经济发展的意义：油缸顶出力是推动我国工业发展的重要力量，对于提高生产效率、降低能源消耗、促进经济发展具有重要意义。
液压油缸缸径计算 （原创版） 目录 1.液压油缸的概述 2.液压油缸缸径的计算方法 3.液压油缸缸径计算的实例 4.液压油缸缸径计算的注意事项 正文 一、液压油缸的概述 液压油缸是一种将液压能转换为机械能的装置，通常由缸筒、缸盖、活塞、密封装置等组成。在工程机械、机床等领域中，液压油缸被广泛应用，其作用主要是传递动力、支撑和控制机械运动。 二、液压油缸缸径的计算方法 液压油缸缸径的计算需要根据工程需求、负载大小、工作压力等因素来确定。计算公式如下： 缸径 = (负载力×工作压力) / (液压油的抗压强度×活塞的有效面积) 其中，负载力是指液压油缸需要承受的最大力，工作压力是指液压系统中的压力，液压油的抗压强度是指液压油的承受压力能力，活塞的有效面积是指活塞头部的面积。 三、液压油缸缸径计算的实例 假设一个液压油缸需要承受的最大力为 100 吨，工作压力为 10MPa，液压油的抗压强度为 25MPa，活塞的头部面积为 0.05 平方米。根据公式，我们可以计算出该液压油缸的缸径为：
缸径 = (100 × 10) / (25 × 0.05) = 400mm 因此，该液压油缸的缸径应为 400mm。 四、液压油缸缸径计算的注意事项 在计算液压油缸缸径时，需要注意以下几点： 1.确保所选用的液压油符合工程需求，具有合适的抗压强度和粘度； 2.考虑到液压系统的泄漏、热胀冷缩等因素，计算结果需要留有一定的余量； 3.活塞的有效面积需要准确测量，以保证计算结果的准确性； 4.在选择缸径时，还需要考虑到液压油缸的安装空间、成本等因素。 综上所述，液压油缸缸径的计算是一个复杂的过程，需要根据工程需求、负载大小、工作压力等多种因素来确定。
液压常用计算公式 1、齿轮泵流量（L / min ）: Vn Vn。 q。，q 1000 1000 说明：V为泵排量（ml / r）；n为转速（r / min ）；q o为理论流量（L / min ））q 为实际流量（L / min ） 2、齿轮泵输入功率（kW ）： 说明：T为扭矩（N.m）；n为转速（r/min） 3、齿轮泵输出功率（kW）： 说明：p为输出压力（MP a）; p'为输出压力（kgf/cm2）；q为实际流量（L / min ） 4、齿轮泵容积效率（%）： 说明：q为实际流量（L/min ）；q。为理论流量（L/min ） 5、齿轮泵机械效率（%）： 说明：p为输出压力（MP a）；q为头际流量（L/min ）；T为扭矩 （N.m）; n为转速（r / min ） 6、齿轮泵总效率（%）： 说明：V为齿轮泵容积效率（%）; m为齿轮泵机械效率（%） 7、齿轮马达扭矩（N.m）: 说明： P q T t 2q，T T t m P为马达的输入压力与输出压力差（MP a）；q为马达排量（ml/r）; T t为马达的理论扭矩（N.m）; T为马达的实际输出
扭矩（N.m）; m为马达的机械效率（%） &齿轮马达的转速（r / min ）: 说明：Q为马达的输入流量（ml/min ）; q为马达排量（ml/r）; V为马达的容积效率（%） 9、齿轮马达的输出功率（kW ）： 说明：n为马达的实际转速（r/min ）；T为马达的实际输出扭矩（N.m） 10、液压缸面积（cm2）: 说明：D为液压缸有效活塞直径（cm） 11、液压缸速度（m min ）: 说明：Q为流量（L min ）；A为液压缸面积（cm2） 12、液压缸需要的流量（L min ）: 说明：V为速度（m min ）；A为液压缸面积（cm2）；S为液压缸行程（m）；t为时间（min ） 13、液压缸的流速（m/s）： V Q V 4Q V V Q V 4Q V V 1 2 ，V2 2 2 A D A（D2 d2） 说明：Q为供油量（m3/s）；V为油缸的容积效率（%）；D为无杆腔活塞直径（m ）；d为活塞杆直径（m） 14、液压缸的推力（N ）： 说明：F1为无杆端产生的推力（N ）；F2为有杆端产生的推力（N ）；
