工法桩方案

工法桩方案
工法桩方案

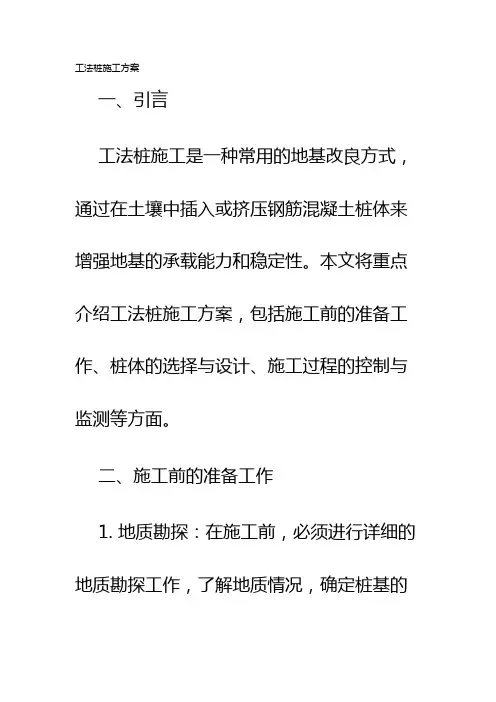

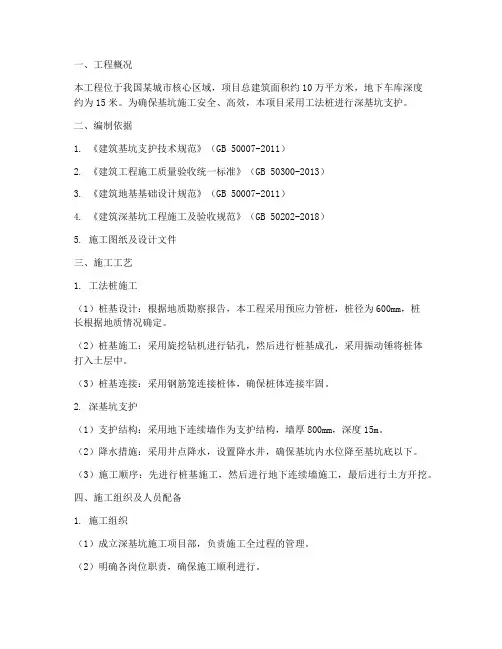

工法桩施工方案,

第1章施工组织设计总说明 1.1 工程概况 1.1.1 工程简述 本工程杭州市地铁Ⅰ号线世纪大道站地处余杭区世纪大道站、迎宾路交叉路口,车站主体位于迎宾路。车站近期设7个出入口,远期预留北侧2个出入口。另外车站设消防紧急疏算通道1处,车站设风亭3组;出入口基坑深度约9.5m左右,施工采用SMW工法桩,SMW工法桩长度为19m左右。 1.1.2 工程地质条件 表1.1-1 工程地质分层与特征列表 岩土编号 名称特性 ①杂填土含砖瓦碎屑及生活垃圾,局部含较多碎石,在场地均有分布。层厚为0.6~4.2m,成因类型为人工堆积,颜色杂,土体成松散状 ②素填土以粘性土、粉性土为主,含少量碎石、植物根茎等杂物,在场地均有分布,但在杂填土较厚区域该层局部缺失。层厚为0.4~ 2.1m,成因类型为人工堆积,颜色杂,土体成松散状 ③粉质粘土夹粘质粉土含氧化铁及云母碎屑,局部以粘土为主,摇震反应慢,土面较粗糙,干强度低,韧性低。埋深3.1~5.5m,层厚为0.6~2.7m,成因类型为冲积,颜色成褐黄~灰黄,具有可塑性、压缩性 ④粘质粉土 含云母、有机质,夹砂质粉土及层状粘性土。摇震反应快,土面粗糙,干强度、韧性无。埋深6.8~10.6m,层厚为2.7~7.2m,成因类型为冲积,颜色成灰色,土体成松散状,湿度饱和,压缩性中等 ⑤砂质粉土含云母、有机质,夹砂、粘质粉土及薄层粘性土。摇震反应快,土面粗糙,干强度、韧性无。埋深11.6~16.8m,层厚为 2.8~9.8m,成因类型为冲积,颜色成灰色,土体成稍密状,湿度饱和,有压缩性 1.1.3 1.1.4 主要工程数量 本标段主要工程数量列见表1.1-2 项目名称单位说明数量 Φ850三轴搅拌桩m3 搅拌桩成桩孔径850mm水泥掺量20% 1908 内插型钢t H500×200×10×16 353 1.2 编制依据、编制范围、编制原则 1.2.1 编制依据 1、《建筑基坑工程技术规程》YB9258-97 2、《建筑地基基础工程施工质量验收规范》GB50202-2002 3、《混凝土结构工程施工质量验收规范》GB50204-2002

SMW工法桩及内支撑体系基坑围护施工组织设计

SMW工法桩及内支撑体系基坑围护施工组织设计 目录 第一章编制说明 第二章控制目标 第三章工程概况 1 工程一般概况 2 工程地质条件 3 环境概况 4 基坑设计概况 第四章施工部署 1 项目部组织机构 1.1 项目组织管理结构图 1.2 主要管理岗位名单及岗位职责 2 主要施工机械设备一览表 3 施工进度 3.1 主要施工日期假定 3.2 施工进度主要节点 3.3 施工进度计划 4 主要生产资源配置 4.1 劳动力需用量 第五章施工流向 1 测量工程 1.1 施测程序 1.2 组织工作 1.3 施测原则 1.4 准备工作 1.5 基本要求 1.6 工程定位与控制网的测设 1.7 施工测量放线、桩位放样 2 三轴搅拌桩施工方案 2.1 施工准备 2.2 三轴搅拌桩施工技术参数 2.3 三轴搅拌桩施工工艺 2.4 三轴搅拌桩施工质量控制及应急处理 2.5 质量保证措施

2.6 应急处理措施 3 双轴搅拌桩施工 3.1 双轴搅拌桩施工工艺流程 3.2 双轴搅拌桩施工工艺形象图 3.3 双轴搅拌桩施工方法 3.4 SMW工法桩型钢插拔 3.5 双轴搅拌桩施工质量保证措施 4 钻孔灌注桩施工方案 4.1 钻孔灌注桩施工工艺流程 4.2 施工方法 4.3 钻孔灌注桩质量保证措施 5 钢立柱施工方案 5.1 钢立柱施工流程 5.2 钢立柱施工流程 5.3 钢立柱质量保证措施 6 钢砼围檩及钢砼支撑施工 6.1 施工工艺流程 6.2 施工方法 7 井点降水施工方案 7.1 降水目的: 7.2 技术要求 7.3 施工工艺 7.4 施工方法 7.5 井点施工的要点 7.6 降水运行管理 7.7 降水注意事项 8 土方开挖施工 8.1 施工准备 8.2 主要施工方法 8.3 确保工程质量的技术组织措施 8.4 确保安全生产的技术组织措施 8.5 确保文明施工的技术组织措施 8.6 确保工期的技术组织措施及施工网络图8.7 减少噪音、降低环境污染技术措施 8.8 地上、地下管线及道路的保护措施 8.9 与其他施工队伍友好配合措施 8.10 质量保证措施 8.11 安全生产及文明施工 第六章基坑监测施工方案 9 监测内容 10 监测要求 11 基坑工程安全监测方案

SMW工法桩施工方案44705

白龙港污水处理厂BLG-C5标 SMW工法桩 施 工 方 案

SMW工法桩 (1) 施 (1) 工 (1) 方 (1) 案 (1) 第一章编制依据 (4) 第二章工程概况 (5) 第三章、施工组织机构 (6) 第四章、施工部署 (7) 2 、SMW工法桩施工组织与准备 (7) 3、SMW工法桩施工工艺 (8) 4、SMW工法桩施工步骤及要求(以H型钢为例) (10) 4.1 开挖导槽: (10) 4.2 就位对中: (10)

4.3 工艺试桩技术参数 (10) 4.4 预搅下沉: (11) 4.5 制备水泥浆: (11) 4.6 喷浆、搅拌、提升: (11) 4.7 重复搅拌: (11) 4.8 桩的搭接 (11) 4.9 清洗机具、管路: (11) 4.10 移位: (11) 第五章、施工质量管理 (15) 1、SMW工法桩质量控制 (15) 2、SMW工法桩施工质量保证措施 (18) 2.1 质量管理措施 (18) 2.2 施工过程质量控制 (19) 2.3 质量验收控制偏差值 (19) 3、SMW工法桩施工特殊情况处理措施 (20) 第六章、SMW工法桩安全文明施工 (23) 1 安全管理机构 (23) 2 安全保证措施 (24) 3 施工安全用电 (26) 4 设备维护保养 (27)

第一章编制依据 1.1 编制依据

1.1.1 工程施工设计图。 1.1.2 工程《岩土工程勘察报告》。 1.1.3 《建设工程施工现场供用电安全规范》GB50194-2014。 1.1.4 《建筑地基处理技术规范》JGJ79-2012。 1.1.5 《建筑地基基础设计规范》GB50007-2011 1.1.6《建筑地基基础工程施工规范》GB51004-2015 1.1.7《型钢水泥土搅拌墙技术规程》DGJ08-116-2016。 1.1.8 我国现行SMW工法桩施工的有关规定。 第二章工程概况 参建单位: 工程投资单位:上海白龙港污水处理有限公司 工程设计单位:上海市政工程设计研究总院(集团)有限公司 工程监理单位:上海上咨建设工程咨询有限公司 工程施工单位:上海城建市政工程(集团)有限公司 项目概况: 上海市白龙港污水处理厂位于浦东新区合庆镇,北至张家浜,南部边界距凌白公路约500 米,东至长江大堤,西至人民塘路,本工程为白龙港污水处理厂提标改造工程BLG-C5 标生物反应池±0.000相对于吴淞高程4.400,基础采用PHC-C400管桩,灌芯长度3米,结构类型框-剪结构。生物反应池基坑北侧围护结构采用在止水帷幕双轴水泥轴搅拌桩内插HM500×300×11×18型钢,压顶采用1000×800钢砼围檩,型钢长12米,打设长度约158米左右,具体相关见附图:

地铁附属围护结构工法桩方案(精品)

目录 第一章工程概况 (1) 一、工程概况 (1) 二、浦沿站工程地质、水文地质概况 (4) (1)、浦沿站工程地质情况 (4) (2)、浦沿站水文情况 (4) 第二章编制依据 (7) 第三章施工部署 (8) 一、项目班子组织与管理 (8) 二、施工总平面布置 (8) 三、主要工程数量 (9) 第四章施工方案 (10) 一、施工流程及主要施工参数 (10) 二、施工方法 (13) 三、施工要点及特殊情况处理 (18) 四、H型钢起拔方案 (19) 五、SMW工法桩质量控制要点 (21) 六、测量技术措施 (23) 七、雨季施工措施 (24) 第五章施工机械设备及劳动力投入 (26) 一、拟投入的施工机械设备 (26) 二、拟投入的劳动力 (26) 第六章施工进度计划及保证措施 (28) 一、施工筹划 (28) 二、进度计划 (28) 三、施工进度保证措施 (30) 第七章管理措施 (32) 一、技术管理措施 (32) 二、质量管理措施 (32) 三、安全管理措施 (35) 四、文明施工措施 (37)

第一章工程概况 一、工程概况 杭州地铁4号线南延段浦沿站为杭州地铁4号线一期工程的起点站,站前设单渡线,站后设折返线加双停车线。车站位于东冠路和浦沿路交叉口,沿浦沿路南北向布置,北侧为新浦河,南侧为化工路。 杭州地铁4号线1标浦沿站为地下二层岛式车站,车站有效站台中心线里程:K2+570.415,站台宽度12m,有效站台长度120m。车站主体总长590.92m,标准段宽20.7m,深16.3m。端头井段宽24.8 m,南端头井深18.2m,北端头井深 17.0m。车站共设置8个出入口及3组风亭、其中1个预留出入口,4个紧急疏散口。 车站附属结构覆土一般为为 3.75m~5.11m,采用明挖顺筑法施工,出入口及风道等附属围护结构采用Φ850@600SMW工法桩加内支撑的围护结构,内支撑设2道,首道为混凝土支撑,水平间距一般为6m;第二道为钢支撑,水平间距3m,采用Φ609,t=16mm支撑;在集水坑底部,对地基进行旋喷加固。 图1-1、浦沿站平面布置示意图(一)

1、明挖法施工工艺工法

明挖法施工工艺工法 QB/ZTYJGYGF-DT-0301-2011 第二工程有限公司周军平 1前言 1.1工艺工法概况 在地面建筑少、拆迁少、地表干扰小的地区修建浅埋地下工程通常采用明挖法,明挖法按开挖方式分放坡明挖和不放坡明挖。放坡明挖法主要适用于埋深较浅、地下水位较低的城郊地段,边坡通常进行护面防护、锚喷支护或土钉墙支护。不放坡明挖是指在围护结构内开挖,主要适用于场地有限及地下水较丰富的软弱围岩地区,围护结构形式主要有地下连续墙、人工挖孔桩、钻孔灌注桩、钻孔咬合桩、SMW工法桩、工字钢桩和钢板桩围堰等。明挖法施工难度小,容易保证质量,工期短,造价低,因此在早期的地下工程施工中应用较多,但由于该法占地多、拆迁量大,影响交通,噪音污染严重,且随着浅埋暗挖法施工技术的成熟和盾构法的引进,明挖法在地下工程修建中应用逐渐减少。目前在国内外地下工程修建中明挖法主要应用于大型浅埋地下建筑物的修建和郊区地下建筑的修建,且逐渐演化成盖挖和明暗挖结合的施工方法,但总体来讲明挖法在地下工程建设中仍是主要施工方法。 1.2工艺原理 本文主要介绍有围护结构的明挖法基坑施工。以钻孔灌注桩加桩间网喷为围护结构,钢支撑钢围檩为内支撑体系,采取降水井辅助施工的方法,利用挖掘机,重型自卸汽车在围护支撑结构体系内进行分层,分段土方开挖,期间穿插网喷支护,钢支撑围檁的架设等以确保基坑处于安全受控状态。 2 工艺工法特点 具有施工简单、方便,能够提供作业面多、速度快、工期短、工程质量易保证和工程造价低等特点。 3 适用范围 在地面交通和环境允许的地方采用明挖法施工 4主要引用标准 4.1《地铁设计规范》(GB50157) 4.2《混凝土结构设计规范》(GB50010)

SMW工法桩施工方案

SMW工法桩施工工艺与施工方案 1、施工工艺及施工顺序 1.1 施工工艺 SMW工法桩采用三轴深层搅拌机施工,起重设备采用50t履带式吊车和300t 起拔设备,采用套打施工工艺,施工工艺流程见图1。 图1 SMW工法桩施工流程图 1.2 施工顺序 SMW工法施工按下图顺序进行,其中阴影部分为重复套钻,保证墙体的连续性和接头的施工质量,水泥搅拌桩的搭接以及施工桩体的垂直度补正是依靠重复套钻来保

(2)跳槽式全套复搅式连接:对于围护墙转角处或有施工间断情况下采用此连接。 当遇停电等情况使相邻桩施工间隔超过12h时,采取外侧补桩措施,保证止水帷幕 (1)水泥土搅拌桩采用P.O42.5普通硅酸盐水泥,水泥掺量(即消耗水泥重量和被加固土体重量的百分比)20%,土体容重统一取18kN/m3。 (2)SMW工法水泥土搅拌桩的施工采用三轴搅拌设备,桩型采用Φ850@600水泥土搅拌桩,在桩体围必须做到水泥搅拌均匀,桩体垂直偏差不得大于1/250。 (3)围护桩施工前必须对施工区域地下障碍物进行探测,如有障碍物必须对其清理及回填素土,分层夯实后方可进行围护桩施工。 (4)现场施工时第一批桩(不少于3根),须始终在监理人员检查下施工。检查容:水泥投放量、浆液水灰比(宜用比重法控制)、浆液泵送时间、搅拌下沉及提升时间、桩长及垂直度控制方法。

(5)搅拌桩施工应有连续性,不得出现24小时施工冷缝(施工组织设计预留除外)。如因特殊原因出现施工冷缝,则需补强并在图纸及现场标明位置以便最后统一考虑加强方案,超过48小时须在接头旁加桩或进行压密注浆补强。 (6)型钢须保持平直,若有焊接接头,接头处须确保焊接可靠。 (7)型钢插入左右定位误差不得大于20mm,宜插在搅拌桩靠近基坑一侧,垂直度偏差不大于1/250,底标高误差不大于200mm。 (8)型钢必须在搅拌桩施工完毕后3小时插入,施工方应有可靠措施保证型钢的插入深度。 (9)待主体结构施工完后拔除H型钢。拔型钢的同时,搅拌桩空隙跟踪灌浆封孔。 3、场地回填 三轴搅拌设备施工前,必须先进行场地平整,清除施工区域的表层硬物和地下障碍,素土回填夯实,路基承重荷载以能行走150t吊车及步履式重型桩架为准。 4、测量放线 (1)施工前,先根据设计图纸和甲方提供的坐标基准点,精确计算出围护中心线角点坐标(或转角点坐标),利用测量仪器精确放样出围护中心线,并进行坐标数据复核,同时做好护桩。 (2)根据已知坐标进行垂直防渗墙轴线的交线定位,按要求每边外放10cm,放样定线后填写《施工放样报验单》,提请监理进行复核验收签证,确认无误后进行搅拌施工。 5、导槽开挖 (1)根据放样出的水泥土搅拌桩围护中心线,用挖掘机沿围护中心线平行方向开掘工作沟槽,沟槽宽度根据围护结构宽度确定,槽宽约1.2m,深度约0.6m~1.0m。 (2)场地遇有地下障碍物时,利用镐头机将地下障碍物破除干净,如破除后产生过大的空洞,则需回填压实,重新开挖沟槽,确保施工顺利进行。暗浜区埋深较深,应对浜土的有机物含进行调查,若影响成桩质量则应清除及换土。 6、定位型钢放置 在平行导槽方向放置两根沟槽定位型钢,规格300×300mm,长约8~12m,在
