课程设计任务书 学生：凯鑫专业班级：电信1203班 指导教师：阙大顺，王虹工作单位：信息工程学院 题目: 信号采集与重建的编程实现 初始条件： 1.Matlab6.5以上版本软件； 2.课程设计辅导资料：“Matlab语言基础及使用入门”、“数字信号处理原理与实现”、“Matlab及 在电子信息课程中的应用”等； 3.先修课程：信号与系统、数字信号处理、Matlab应用实践及信号处理类课程等。 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1.课程设计时间：1周（课实践）； 2.课程设计容：信号采样与重建的编程实现，具体包括：连续信号的时域采样、频谱混叠分析、 由离散序列恢复模拟信号等； 3.本课程设计统一技术要求：研读辅导资料对应章节，对选定的设计题目进行理论分析，针对具 体设计部分的原理分析、建模、必要的推导和可行性分析，画出程序设计框图，编写程序代码（含注释），上机调试运行程序，记录实验结果（含计算结果和图表），并对实验结果进行分析和总结； 4.课程设计说明书按学校“课程设计工作规”中的“统一书写格式”撰写，具体包括： ①目录； ②与设计题目相关的理论分析、归纳和总结； ③与设计容相关的原理分析、建模、推导、可行性分析； ④程序设计框图、程序代码（含注释）、程序运行结果和图表、实验结果分析和总结； ⑤课程设计的心得体会（至少500字）； ⑥参考文献； ⑦其它必要容等。 时间安排： 1）第1-2天，查阅相关资料，学习设计原理。 2）第3-4天，方案选择和电路设计仿真。 3）第4-5天，电路调试和设计说明书撰写。 4）第6天，上交课程设计成果及报告，同时进行答辩。
实验5++抽样定理及PAM脉冲幅度调制实验
实验5 抽样定理及PAM脉冲幅度调制实验 一、实验目的 1．通过对模拟信号抽样的实验,加深对抽样定理的理解； 2．通过PAM调制实验，使学生能加深理解脉冲幅度调制的特点； 3．学习PAM调制硬件实现电路，掌握调整测试方法。 二、实验仪器 1．PAM脉冲调幅模块，位号：H（实物图片如下） 2．时钟与基带数据发生模块，位号：G（实物图片见第3页） 3．20M双踪示波器1台 4．频率计1台 5．小平口螺丝刀1只 6．信号连接线3根 三、实验原理 抽样定理告诉我们：如果对某一带宽有限的时
间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原原信号。这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。 通常，按照基带信号改变脉冲参量（幅度、宽度和位置）的不同，把脉冲调制分为脉幅调制（PAM ）、脉宽调制（PDM ）和脉位调制（PPM ）。虽然这三种信号在时间上都是离散的，但受调参量是连续的，因此也都属于模拟调制。关于PDM 和PPM ，国外在上世纪70年代研究结果表明其实用性不强，而国内根本就没研究和使用过，所以这里我们就不做介绍。本实验平台仅介绍脉冲幅度调制，因为它是脉冲编码调制的基础。 抽样定理实验电路框图，如图1-1所示。 图1-1 抽样的实验过程结构示意图 本实验中需要用到以下5个功能模块。 1．非同步函数信号或同步正弦波发生器模块：它提供各种有限带宽的时间连续的模拟信号，并经过连线送到“PAM 脉冲调幅模块”，作为脉冲幅度调制器的调制信号。P03/P04测试点可用于调制信号的连接和测量；另外，如果实验室配备了电话单机，也可以使用用户电话模块，这样验证实验效果更直接、更形象，P05/P07测试点可用于语音信号的连接和测量。 2．抽样脉冲形成电路模块：它提供有限高度，不同宽度和频率的的抽样脉冲序列，并经过连线送到“PAM 脉冲调幅模块”， 作为脉冲幅度调制器的抽样脉冲。P09测试点可用于抽样脉冲的连模 抽样信道信号开关抽样器 32P01 32TP01 32P02 32P03 P15 4SW02P09 P14 P04 32W01

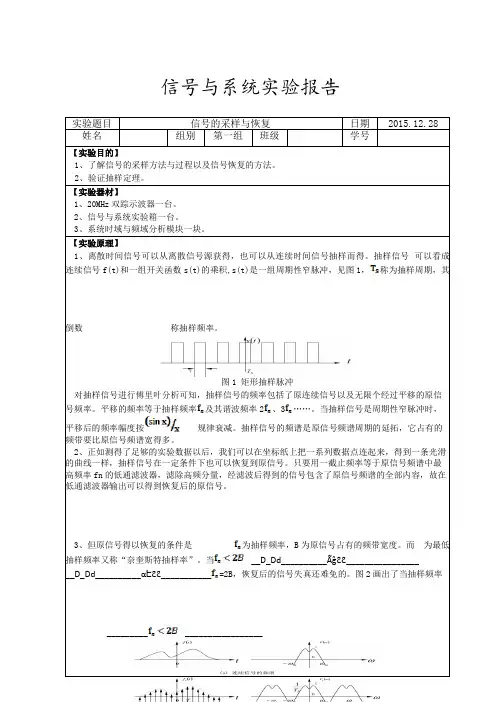

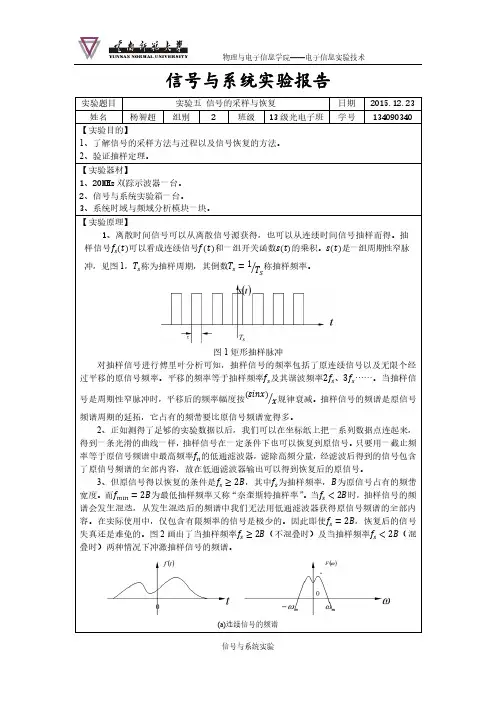

信号与系统实验报告 【实验原理】 1、离散时间信号可以从离散信号源获得，也可以从连续时间信号抽样而得。抽样信号f s (t )可以看成连续信号f (t )和一组开关函数s (t )的乘积。s (t )是一组周期性窄脉冲，见图1，T s 称为抽样周期，其倒数T s =1T S ?称抽样频率。 图1矩形抽样脉冲 对抽样信号进行傅里叶分析可知，抽样信号的频率包括了原连续信号以及无限个经过平移的原信号频率。平移的频率等于抽样频率f s 及其谐波频率2f s 、3f s ……。当抽样信 号是周期性窄脉冲时，平移后的频率幅度按(sinx)x ?规律衰减。抽样信号的频谱是原信号 频谱周期的延拓，它占有的频带要比原信号频谱宽得多。 2、正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复到原信号。只要用一截止频率等于原信号频谱中最高频率f n 的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器输出可以得到恢复后的原信号。 3、但原信号得以恢复的条件是f s ≥2B ，其中f s 为抽样频率，B 为原信号占有的频带宽度。而f min =2B 为最低抽样频率又称“奈奎斯特抽样率”。当f s <2B 时，抽样信号的频谱会发生混迭，从发生混迭后的频谱中我们无法用低通滤波器获得原信号频谱的全部内容。在实际使用中，仅包含有限频率的信号是极少的。因此即使f s =2B ，恢复后的信号失真还是难免的。图2画出了当抽样频率f s ≥2B （不混叠时）及当抽样频率f s <2B （混叠时）两种情况下冲激抽样信号的频谱。 (a)连续信号的频谱

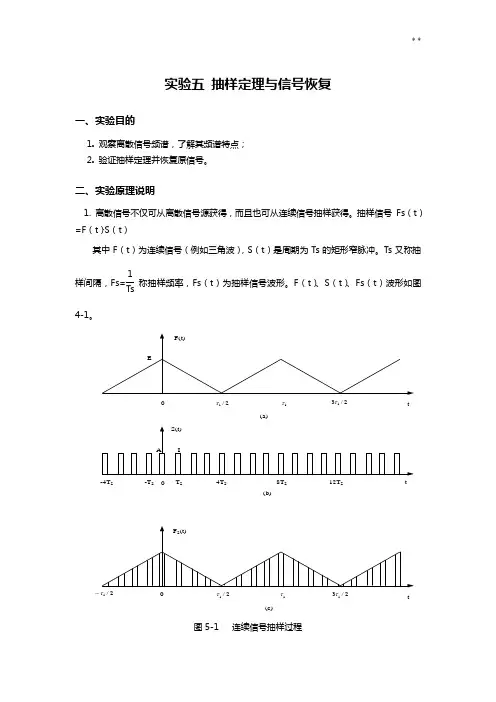

实验五 信号抽样与恢复 一、实验目的 学会用MA TLAB 实现连续信号的采样和重建 二、实验原理 1．抽样定理 若)(t f 是带限信号，带宽为m ω, )(t f 经采样后的频谱)(ωs F 就是将)(t f 的频谱 )(ωF 在频率轴上以采样频率s ω为间隔进行周期延拓。因此，当s ω≥m ω时，不会发生频 率混叠；而当 s ω 实验目的： 1.了解用MATLAB语言进行时域抽样与信号重建的方法 2.进一步加深对时域信号抽样与恢复的基本原理的理解 3.掌握采样频率的确定方法和内插公式的编程方法。 二．实验内容 1认真阅读并输入实验原理与方法中介绍的例子，观察输出波形曲线，理解每一条语句的含义。. 2．已知一个连续时间信号f(t)=sinc(t)。取最高有限带宽频率fm=1Hz。（1）分别显示原连续时间信号波形和Fm=fm、Fm=2fm、Fm=3fm三种情况下抽样信号的波形。 实验程序： dt=0.1; f0=1; T0=1/f0; fm=f0; Tm=1/fm; t=-2:dt:2; f=sinc(t); subplot(4,1,1),plot(t,f,'k'); axis([min(t) max(t) 1.1*min(f) 1.1*max(f)]); title('原连续信号和抽样信号'); for i=1:3; fs=i*fm; Ts=1/fs; n=-2:Ts:2; f=sinc(n); subplot(4,1,i+1),stem(n,f,'filled','k'); axis([min(n) max(n) 1.1*min(f) 1.1*max(f)]); end 实验截图： （2）求解原连续信号波形和抽样信号所对应的幅度谱。实验程序： dt=0.1;t=-4:dt:4; N=length(t);f=sinc(t);Tm=1;fm=1/Tm; wm=2*pi*fm;k=1:N; w1=k*wm/N; F1=f*exp(-j*t'*w1)*dt; subplot(4,1,1),plot(w1/(2*pi),abs(F1));grid axis([0 max(4*fm) 1.1*min(F1) 1.1*max(F1)]); for i=1:3; if i<= 2 c=0 ,else c=0.2,end fs=(4-i+c)*fm; Ts=1/fs; n=-4:Ts:4; f=sinc(n); N=length(n); wm=2*pi*fs; k=1:N; w=k*wm/N; F=f*exp(-j*n'*w)*Ts; subplot(4,1,5-i),plot(w/(2*pi),abs(F),'k');grid axis([0 max(4*fm) 1.1*min(F) 1.1*max(F)]); end 实验截图： 深圳大学实验报告 课程名称：信号与系统 实验名称：信号的卷积实验 学院名称：信息工程学院 专业名称：集成电路设计与集成系统 指导教师：廉德亮 报告人：学号：班级：二班 实验时间： 2015年6月04日 提交时间： 2015年6月18日 由此可见，当φ＝0或是2π的整数倍时，如右图，x(t) 可以完全恢复。 当2 π φ=-时，()sin( )2 s x t t ω= 该信号在采样周期2s πω整数倍点上的值都 是零；因此 在这个采样频率下所产生的信号全是零。当这个零输入加到理想低通滤波器上时，所得输出当然也都是零。 实验步骤 1、把系统时域与频域分析模块插在主板上，用导线接通此模块“电源接入”和主板上的电源（看清标识，防止接错），并打开此模块的电源开关（S1、S2）。 2、用示波器测试H07“CLKR ”的波形，为256kHz 的方波，用导线将H07“CLKR ”和H12连接起来。 3、用示波器测试H01“2kHz ”的输出波形，为2kHz 的方波，用导线连接H01“2kHz ”和H02“输入”。 4、通过测试钩T01观察输入的方波经过截止频率为2kHz 的低通滤波器后得到2kHz 的正弦波。抽样电路将对此正弦波进行抽样，然后经过还原电路还原出此正弦波。 5、用示波器观察测试钩T08“抽样脉冲序列”的波形。通过按键“频率粗调”和按键“频率细调”可以改变抽样脉冲序列的频率。抽样脉冲序列的频率的最小值为500Hz 最大值为11.5kHz 。同样通过“占空比粗调”按键和“占空比细调”按键可以调节抽样脉冲序列的占空比。“复位”按键可以使抽样脉冲序列的频率复位为500Hz 且占空比最小。通过调节抽样脉冲的频率可以实现欠采样、临界采样、过采样。 6、用示波器观察T02“抽样信号”的波形。 7、观察抽样信号经低通滤波器还原后的波形T03。 8、改变抽样频率为fs<2B 和fs ≥2B ，观察抽样信号（T02)和复原后的信号（T03)，比较其失真程度。 实验数据 原信号2kHz 正弦波 单通道 抽样脉冲序列 电子科技大学 实 验 报 告 学生姓名： 学号: 指导老师： 日期：2016年 12月 10日 一、实验室名称： 连续信号的采样和恢复 二、实验项目名称： 实验项目四：连续信号的采样和恢复 三、实验原理： 实际采样和恢复系统如图3.4-1所示。可以证明，奈奎斯特采样定理仍然成立。 ? ) x t ) (t P T ) 图3.4-1 实际采样和恢复系统 采样脉冲： 其中，T s πω2=， 2/)2/sin(τωτωτs s k k k T a =，T <<τ。 采样后的信号： ∑∞ -∞ =-=?→←k s S F S k j X T j X t x ) ((1)()(ωωω 当采样频率大于信号最高频率两倍，可以用低通滤波器)(ωj H r 由采样后的 ()()2() F T T k s k p t P j a k ωπδωω+∞ =-∞ ←?→= -∑ 信号)(t x S 恢复原始信号)(t x 。 目的：1、使学生通过采样保持电路理解采样原理。 2、使学生理解采样信号的恢复。 任务：记录观察到的波形与频谱；从理论上分析实验中信号的采样保持与恢 复的波形与频谱，并与观察结果比较。 四、实验内容 实验内容（一）、采样定理验证 实验内容（二）、采样产生频谱交迭的验证 五、项目需用仪器设备名称：数字信号处理实验箱、信号与系统实验板的低通滤 波器模块U11和U22、采样保持器模块U43、PC 机端信号与系统实验软件、＋5V 电源 六、实验步骤： 打开PC 机端软件SSP.EXE ，在下拉菜单“实验选择”中选择“实验六”；使用串口电缆连接计算机串口和实验箱串口，打开实验箱电源。 实验内容（一）、采样定理验证 实验步骤： 1、连接接口区的“输入信号1”和“输出信号”，如图3.4-2所示。 图3.4-2 观察原始信号的连线示意图 2、信号选择：按“3”选择“正弦波”，再按“＋”或“－”设置正弦波频率为“2.6kHz ”。 按“F4”键把采样脉冲设为10kHz 。 七、实验数据及结果分析： MATLAB 在数字信号处理中的应用：连续信号的采样与重建 一、 设计目的和意义 随着通信技术的迅速发展以及计算机的广泛应用，利用数字系统处理模拟信号的情况变得更加普遍。数字电子计算机所处理和传送的都是不连续的数字信号，而实际中遇到的大都是连续变化的模拟量，现代应用中经常要求对模拟信号采样，将其转换为数字信号，然后对其进行计算处理，最好在重建为模拟信号。 采样在连续时间信号与离散时间信号之间其桥梁作用，是模拟信号数字化的第一个步骤，研究的重点是确定合适的采样频率，使得既要能够从采样信号（采样序列）中五失真地恢复原模拟信号，同时由要尽量降低采样频率，减少编码数据速率，有利于数据的存储、处理和传输。 本次设计中，通过使用用MATLAB 对信号f （t ）=A1sin(2πft)+A2sin(4πft)+A3sin(5πft)在300Hz 的频率点上进行采样，并进行仿真，进一步了解MA TLAB 在数字信号处理上的应用，更加深入的了解MA TLAB 的功能。 二、 设计原理 1、 时域抽样定理 令连续信号 xa(t)的傅立叶变换为Xa （j Ω），抽样脉冲序列p(t)傅立叶变换为P （j Ω），抽样后的信号x^(t)的傅立叶变换为X^(j Ω)若采用均匀抽样，抽样周期Ts ，抽样频率为Ωs= 2πfs ，有前面分析可知：抽样过程可以通过抽样脉冲序列p （t ）与连续信号xa （t ）相乘来完成，即满足：x^(t)p(t),又周期信号f （t ）傅立叶变换为： F[f(t)]=2[(]n s n F j n π δ∞ =-∞Ω-Ω∑ 故可以推得p(t)的傅立叶变换为： P （j Ω）=2[(]n s n P j n π δ∞ =-∞Ω-Ω∑ 其中： 根据卷积定理可知： X （j Ω）=12π Xa （j Ω）*P(j Ω) 得到抽样信号x （t ）的傅立叶变换为： X （j Ω）= [()]n n s n P X j n ∞=-∞Ω-Ω∑ 其表明：信号在时域被抽样后，他的频率X （j Ω）是连续信号频率X （j Ω）的形状以抽样频率Ωs 为间隔周期重复而得到，在重复过程中幅度被p （t ）的傅立叶级数Pn 加权。因为只是n 的函数，所以X （j Ω）在重复过程中不会使其形状发生变化。 假定信号x （t ）的频谱限制在-Ωm~+Ωm 的范围内，若以间隔Ts 对xa （t ）进行抽样信号X^（j Ω）是以Ωs 为周期重复。显然，若早抽样过程中Ωs<Ωm ，则 X^ (j Ω)将会发生频谱混叠的现象，只有在抽样的过程中满足Ωs>2Ωm 条件，X^(j Ω)才不会产生混频的混叠，在接收端完全可以有x^（t ）恢复原连续信号xa （t ），这就是低通信号的抽样定理的核心内容。 实验五：FIR数字滤波器设计与软件实现 信息学院 10电本2班王楚炘 2010304224 10.5.1 实验指导 1．实验目的 （1）掌握用窗函数法设计FIR数字滤波器的原理和方法。 （2）掌握用等波纹最佳逼近法设计FIR数字滤波器的原理和方法。 （3）掌握FIR滤波器的快速卷积实现原理。 （4）学会调用MATLAB函数设计与实现FIR滤波器。 2．实验内容及步骤 （1）认真复习第七章中用窗函数法和等波纹最佳逼近法设计FIR数字滤波器的原理； （2）调用信号产生函数xtg产生具有加性噪声的信号xt，并自动显示xt及其频谱，如图10.5.1所示； 图10.5.1 具有加性噪声的信号x(t)及其频谱如图（3）请设计低通滤波器，从高频噪声中提取xt中的单频调幅信号，要求信号幅频失真小于0.1dB，将噪声频谱衰减60dB。先观察xt的频谱，确定滤波器指标参数。 （4）根据滤波器指标选择合适的窗函数，计算窗函数的长度N， 调用MATLAB函数fir1设计一个FIR低通滤波器。并编写程序，调用MATLAB快速卷积函数fftfilt实现对xt的滤波。绘图显示滤波器的频响特性曲线、滤波器输出信号的幅频特性图和时域波形图。 （4）重复（3），滤波器指标不变，但改用等波纹最佳逼近法，调用MATLAB函数remezord和remez设计FIR数字滤波器。并比较两种设计方法设计的滤波器阶数。 提示：MATLAB函数fir1和fftfilt的功能及其调用格式请查阅本书 第7章和第？章； 采样频率Fs=1000Hz，采样周期T=1/Fs； 根据图10.6.1(b)和实验要求，可选择滤波器指标参数：通带截止频率fp=120Hz，阻带截至频率fs=150Hz，换算成数字频率，通带截止频率，通带最大衰为0.1dB，阻带截至频率，阻带最小衰为60dB。]实验程序框图如图10.5.2所示，供读者参考。 Fs=1000，T=1/Fs xt=xtg 产生信号xt, 并显示xt及其频谱 用窗函数法或等波纹最佳逼近法 设计FIR滤波器hn 对信号xt滤波：yt=fftfilt(hn,xt) 1、计算并绘图显示滤波器损耗函数 2、绘图显示滤波器输出信号yt End 图10.5.2 实验程序框图 4.思考题 (1)如果给定通带截止频率和阻带截止频率以及阻带最小衰减,如何用窗函数法设计线性相位低通滤波器?请写出设计步骤. 答：用窗函数法设计线性相位低通滤波器的设计步骤: a.根据对阻带衰减及过渡带的指标要求，选择窗函数的类型，并估计窗口的长度N； b.构造希望逼近的频率响应函数； c.计算h d(n)； d.加窗得到设计结果h(n)=h d(n)w(n)。 (2)如果要求用窗函数法设计带通滤波器,且给定通带上、下截止频率为和，阻带上、下截止频率为和，试求理想带通滤波器的截止频率。 答：希望逼近的理想带通滤波器的截止频率分别为： 实验五 信号的抽样和重构 实验目的 （1）熟悉抽样信号及其频谱。 （2）掌握抽样定理。 （3）了解理想低通滤波器。 一、实验原理 1．抽样信号 抽样信号相当于连续信号与周期性的冲击序列相乘。 )()()(t t f t f T s δ?= 在Matlab 中可以很方便的用不同的时间间隔实现对连续信号不同频率的抽样。 抽样信号的频谱等于原始信号的频谱与冲击序列的频谱的卷积。 ∑∑∞ -∞ =∞-∞=-=-*=n s n s s n F T n T F F )(1)(1)()(ωωωωδωω 抽样信号的频谱是对原始信号的频谱的周期性延拓，周期大小为抽样品率，其中每一个周期 都复制了原始信号的频谱。 2．抽样定理 一个带宽为wm 的带限信号f(t)，可唯一地由它的均匀取样信号fs(nTs)确定，其中，取样间隔Ts<π/wm 。 3．低通滤波器 为了从抽样信号中恢复原始信号，可以让抽样信号通过一个低通滤波器，把一个周期的频谱取出来。理想低通滤波器的频率响应H(jw)，是一个自变量为w 的门函数。让抽样信号的频谱Fs(jw)与滤波器的H(jw)相乘，可以得到抽样信号一个周期的频谱Fa(jw)。对Fa(jw)求傅立叶逆变换，可以重构原始信号。 二、验证性实验 1．绘制宽度为2的门信号G 2(t)=u(t+1)-u(t-1)的图形和频谱。 门信号并非严格意义上的有限带宽信号，但是，由于其频率f>1/τ的分量所具有的能量占有很少的比重，所以一般定义f m =1/τ为门信号的截止频率。其中的τ为门信号在时域的宽度。在本例中选取f m =0.5，临界采样频率为f s =2f m=1，过采样频率为f s >1（为了保证精度，可以将其值提高到该值的50倍），欠采样频率为f s <1。 MATLAB 程序： Ts=0.01;%采样周期=0.01,fs=100>>2fm=1 t=-4:Ts:4; f=rectpuls(t,2);% 宽度为2的门信号 w1=2*pi*10; % 频谱范围[-20*pi 20*pi] N=1000; % 计算出2*1000+1个频率点 k=0:N; 实验六 信号与系统实验 1.信号的采样与恢复实验 1.1实验目的 (1)熟悉信号的采样与恢复的过程 (2)学习和掌握采样定理 (3)了解采样频率对信号恢复的影响 1.2实验原理及内容 (1)采样定理 采样定理论述了在一定条件下，一个连续时间信号完全可以用该信号等时间间隔上瞬时值表示，这些值包含该信号全部信息，利用这些值可以恢复原信号。采样定理是连续时间信号与离散时间信号的桥梁。 采样定理：对于一个具有有限频谱且最高频率为max w 的连续信号进行采样，当采样频率s w >=2max w 时，采样函数能够无失真地恢复出原信号。 (2)采样信号的频谱 连续周期信号经过周期矩形脉冲抽样后，抽样信号的频谱为 )]([)2 ( )(s n s s nw w j F nw Sa T A jw F -= ∑ +∞ -∞ =τ τ 它包含了原信号频谱以及重复周期为s w 的原信号频谱的搬移，且幅度按 )2 (ττ s nw Sa T A 规律变化。所以抽样信号的频谱便是原信号频谱的周期性拓延。 （3）采样信号的恢复 将采样信号恢复成原信号，可以是用低通滤波器。低通滤波器的截止频率c f 应当满足 max max f f f f x c -≤≤。实验中采用的低通滤波器的截止频率固定为 Hz RC f 8021≈=π （4）单元构成 本实验电路由脉冲采样电路和滤波器两部分构成，滤波器部分不再赘述，其中采样保持部分电路由一片CD4052完成。此电路有两个输入端，其中IN1端输入被采样信号，Pu 端输入采样脉冲。 1.3实验步骤 本实验在脉冲与恢复单元完成。 (1)信号的采样 1)使波形发生器第一路输出幅值3V 、频率10Hz 的三角波信号；第二路输出幅值5V 、频率100Hz 、占空比50%的脉冲信号，将第一路信号接入IN1端；作为输入信号，第二路信号接入Pu 端，作为采样脉冲。 2)用示波器分别测量IN1端和OUT1端，观察采样前后波形的差异。 3)增加采样脉冲的频率为200、500、800等值。观察OUT1端波形的变化。解释现象产生的原因。 实验九信号的自然采样与恢复 一、实验目的： 1、理解信号的采样及采样定理以及自然采样信号的频谱特征。 2、掌握和理解信号自然采样以及信号重建的原理，并能用MATLAB实现。 二、实验原理及方法： 本实验主要涉及采样定理的相关内容以及低通滤波器恢复原连续信号的相关知识。信号的抽样与恢复示意图如图7-1所示。 图7-1 信号的抽样与恢复示意图 信号抽样与恢复的原理框图如图7-2所示。 图 7－2 信号抽样与恢复的原理框图 由原理框图不难看出，A/D 转换环节实现抽样、量化、编码过程；数字信号处理环节对得到的数字信号进行必要的处理；D/A 转换环节实现数/模转换，得到连续时间信号；低通滤波器的作用是滤除截止频率以外的信号，恢复出与原信号相比无失真的信号。 原信号得以恢复的条件是B f s 2≥，其中s f 为采样频率，B 为原信号占有的频带宽度。B f 2min =为最低采样频率，当B f s 2<时，采样信号的频率会发生混迭，所以无法用低通滤波器获得原信号频谱的全部内容。 三、实验内容及步骤： 给定带限信号 f(t)，其频谱为 1、画出此信号的频谱图（ω的取值：-0.5π <ω <0.5π ，精度取0.01rad ）。 答：画出f(t)的频谱图即F(W)的图像 程序代码如下： #include if (w>=-0.5*PI && w<=0.5*PI) return cos(w); else return 0; } main() { double w,F; FILE *fp; for (w=-0.5*PI;w<=0.5*PI;w+=0.01) { F=f(w); printf("w=%.2f, F(w)=%f\n",w,F); fp=fopen("d:\\2.txt","w"); fprintf(fp,"%f\t",F); } system("pause"); } ③F(W)的图像 实验1 抽样定理及其应用实验 一、实验目的 1．通过对模拟信号抽样的实验,加深对抽样定理的理解； 2．通过PAM调制实验，使学生能加深理解脉冲幅度调制的特点； 3．学习PAM调制硬件实现电路，掌握调整测试方法。 二、实验仪器 1．PAM脉冲调幅模块，位号：H（实物图片如下） 2．时钟与基带数据发生模块，位号：G（实物图片见第3页） 3．20M双踪示波器1台 4．频率计1台 5．小平口螺丝刀1只 6．信号连接线3根 三、实验原理 抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原原信号。这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。 PAM实验原理：它采用模拟开关CD4066实现脉冲幅度调制。抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无 信号输出 图1-2 PAM信道仿真电路示意图 四、可调元件及测量点的作用 32P01：模拟信号输入连接铆孔。 32P02：抽样脉冲信号输入连接铆孔。 32TP01：输出的抽样后信号测试点。 32P03：经仿真信道传输后信号的输出连接铆孔。 32W01：仿真信道的特性调节电位器。 五、实验内容及步骤 1．插入有关实验模块： 在关闭系统电源的条件下，将“时钟与基带数据发生模块”、“PAM脉冲幅度调制模块”，插到底板“G、H”号的位置插座上（具体位置可见底板右下角的“实验模块位置分布表”）。注意模块插头与底板插座的防呆口一致，模块位号与底板位号的一致。 2．信号线连接： 用专用铆孔导线将P03、32P01；P09、32P02；32P03、P14连接（注意连接铆孔的箭头指向，将输出铆孔连接输入铆孔）。 3．加电： 打开系统电源开关，底板的电源指示灯正常显示。若电源指示灯显示不正常，请立即关闭电源，查找异常原因。 4．输入模拟信号观察： 将DDS信号源产生的正弦波（通常频率为2KHZ）送入抽样模块的32P01点，用示波器在32P01处观察，调节电位器W01，使该点正弦信号幅度约2V（峰一峰值）。5．取样脉冲观察： 当DDS信号源处于《PDM波1》状态，旋转SS01可改变取样脉冲的频率。示波器接在32P02上，可观察取样脉冲波形。 6．取样信号观察： 示波器接在32TP01上，可观察PAM取样信号，示波器接在32P03上，调节“PAM脉冲幅度调制”上的32W01可改变PAM信号传输信道的特性，PAM取样信号波形会发生改变。 7．取样恢复信号观察： PAM解调用的低通滤波器电路（接收端滤波放大模块，信号从P14输入）设有两组参数，其截止频率分别为2.6KHZ、5KHZ。调节不同的输入信号频率和不同的抽样时钟频率，用示波器观测各点波形，验证抽样定理，并做详细记录、绘图。（注意， 实验三抽样定理实验（PAM） 一、实验目的 1、掌握抽样定理的概念。 2、掌握模拟信号抽样与还原的原理及实现方法。 3、了解模拟信号抽样过程的频谱。 二、实验内容 1、采用不同频率的方波对同一模拟信号抽样并还原，观测并比较抽样信号及还原信号 的波形和频谱。 2、采用同一频率但不同占空比的方波对同一模拟信号抽样并还原，观测并比较抽样信 号及还原信号的波形和频谱。 三、实验仪器 1、信号源模块一块 2、模拟信号数字化模块一块 3、20M双踪示波器一台 4、带话筒立体声耳机一副 5、频谱分析仪一台 四、实验原理 1、图8-1是模拟信号的抽样原理框图。 图8-1 模拟信号的抽样原理框图 实际上理想冲激脉冲串物理实现困难，实验中采用DDS直接数字频率合成信源产生的矩形脉冲来代替理想的窄脉冲串。 抽样信号规定在音频信号300~3400Hz范围内，由信号源模块提供。抽样脉冲的频率根据抽样定理的描述，应大于或等于输入音频信号频率的2倍。 抽样信号和抽样脉冲送入模拟信号数字化模块抽样电路中，产生PAM抽样信号。 3、抽样信号的还原 若要解调出原始语音信号，将抽样信号送入截止频率为3400Hz的低通滤波器即可。 图8-2 抽样信号的还原原理框图 五、实验步骤 1、将模块小心地固定在主机箱中，确保电源接触良好。 2、插上电源线，打开主机箱右侧的交流开关，再分别按下两个模块中的电源开关，对 应的发光二极管灯亮，两个模块均开始工作。（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线） 3、信号源模块调节“2K调幅”旋转电位器，使“2K正弦基波”输出幅度为3V左右。 4、实验连线如下： 信号源模块模拟信号数字化模块 2K正弦基波——————抽样信号 DDS-OUT——————抽样脉冲 模拟信号数字化模块内连线 PAM输出———————解调输入 5、不同频率方波抽样 （1）信号源模块“DDS-OUT”测试点输出选择“方波A”，调节“DDS调幅”旋转电位器，使其峰峰值为3V左右。 （2）示波器双踪观测“抽样信号”与“PAM输出”测试点波形，对比方波A的频率为4KHz、8KHz、16KHz等典型频率值时“PAM输出”测试点波形区别。 （3）示波器双踪观测“抽样信号”和“解调输出”测试点波形，对比方波A的频率为4KHz、8KHz、16KHz等典型频率值时抽样信号还原的效果。 6、同频率但不同占空比方波抽样 （1）信号源模块“DDS-OUT”测试点输出选择“方波B”，以4KHz频率为例，其峰峰值不变。 说明：为能稳定观测“抽样信号”与“PAM输出”测试点波形，每次方波B的占空比调节好后，均要重新按“功能切换”键，将“占空比”菜单切换回“步进”菜 单。 （2）示波器双踪观测“抽样信号”与“PAM输出”测试点波形，对比方波B的占空比为20％、50％、80％等比值相差较大时“PAM输出”测试点波形及频谱的区别。 （3）示波器双踪观测“抽样信号”和“解调输出”测试点波形，对比方波B的占空比为20％、50％、80％等比值相差较大时抽样信号还原的效果。 （4）改变方波B的频率，重复上述实验步骤。 7、模拟语音信号抽样与还原 用信号源模块模拟语音信源输出的“T－OUT”话音信号代替2K正弦信号输入模拟信号数字化模块中，还原的“解调输出”信号送回信号源模拟语音信源“R－IN”测试点，耳机接收话筒语音信号，完成模拟语音信号抽样与还原的整个过程。 实验二信号的抽样与恢复 一、实验目的 1．验证抽样定理 2．观察了解PAM信号形成的过程。 二、实验仪器 1．JH5004“信号与系统”实验平台 2．示波器一台 3．信号源一台 三、实验原理 利用抽样脉冲把一个连续信号变为离散时间样值的过程称为抽样，抽样后的信号称为脉冲调幅（PAM）信号。在满足抽样定理的条件下，抽样信号保留了原信号的全部信息，并且从抽样信号中可以无失真地恢复出原始信号。 抽样定理在通信系统、信息传输理论方面占有十分重要的地位。抽样过程是模拟信号数字化的第一步，抽样性能的优劣关系到通信设备整个系统的性能指标。 抽样定理指出，一个频带受限的信号m(t)，如果它的最高频率为f h，则可以唯一地由频率等于或大于2f h的样值序列所决定。抽样信号的时域与频域变化过程如下图所示。 四、实验模块说明 在JH5004“信号与系统”实验箱中有一“PAM抽样定理”模块，该模块主要由一个抽样器与保持电容组成。 一个完整的PAM电路组成如下图所示。 即在输入、输出端需加一低通滤波器。前一个低通滤波器是为了滤除高于f s／2的输入信号，防止出现频谱混迭现象，保证恢复出的信号的质量。后面一低通滤波器是为了从抽样序列中恢复出信号，滤除抽样信号中的高次谐波分量。 五、实验步骤 设置JH5004信号产生模块为模式01，该模式下在正弦信号16KHz、32KHz输出端产生相应的信号输出，同时在信号A组产生1KHz信号，在信号B组产生125KHz信号输出，以及PAM所需的抽样时钟。 1、采样冲激串的测量：在JH5004的“PAM抽样定理”模块的D(t)输入端测量采样冲 激串，测量采样信号的频率。 2、模拟信号的加入：用短路线将“信号A组”输出1KHz正弦信号与“PAM抽样定理” 模块的信号输入X端相连。 3、信号采样的PAM序列观察：在“PAM抽样定理”模块的输出端可测量到输入信号 的采样序列，用示波器比较采样序列与原始信号的关系、及采样序列与采样冲激串 之间的关系。 4、P AM信号的恢复：用短路线将“PAM抽样定理”模块输出端的采样序列与“无源 与有源滤波器”单元的“八阶切比雪夫低通滤波器”的输入端相连。在滤波器的输 出端可测量出恢复出的模拟信号，用示波器比较恢复出的信号与原始信号的关系与 差别。 5、用短路器连接“PAM抽样定理”模块的A与C端，重复上述实验。 六、思考题 1、在实验电路中，采样冲激串不是理想的冲激函数，用这样的冲激序列所得到的采样 信号频谱是怎样的？ 2、用短路器连接“PAM抽样定理”模块的A与C端，由外部信号源产生一13KHz的 正弦信号送入“PAM抽样定理”模块中，再将采样序列送入低通滤波器，用示波器 测量恢复出来的信号是什么？为什么？ 竭诚为您提供优质文档/双击可除信号的采样与恢复实验报告 篇一：实验2：连续信号的采样和恢复 电子科技大学 实验报告（二） 学生姓名：学号：指导教师：一、实验室名称：信号与系统实验室二、实验项目名称：连续信号的采样和恢复三、实验原理： 实际采样和恢复系统如图3.4-1所示。可以证明，奈奎斯特采样定理仍然成立。 xpT(t) ) 图3.4-1实际采样和恢复系统 采样脉冲：p(t)??F ?pT(j?)?T 2?T ?? ? k???(:信号的采样与恢复实验报告) 2?ak?(??k?s) 其中，?s? ，ak? ?sin(k?s?/2)T k?s?/2 F ，???T。 采样后的信号：xs(t)???xs(j?)? 1T ? ?x(j(? k??? ?k?s) 当采样频率大于信号最高频率两倍，可以用低通滤波器hr(j?)由采样后的信号xs(t)恢复原始信号x(t)。 四、实验目的与任务： 目的：1、使学生通过采样保持电路理解采样原理。 2、使学生理解采样信号的恢复。 任务：记录观察到的波形与频谱；从理论上分析实验中信号的采样保持与恢 复的波形与频谱，并与观察结果比较。 五、实验内容： 1、采样定理验证 2、采样产生频谱交迭的验证 六、实验器材（设备、元器件）： 数字信号处理实验箱、信号与系统实验板的低通滤波器模块u11和u22、采样保持器模块u43、pc机端信号与系统实验软件、＋5V电源，连接线、计算机串口连接线等。 七、实验步骤： 打开pc机端软件ssp.exe，在下拉菜单“实验选择”中选择“实验六”；使用串口电缆连接计算机串口和实验箱串口，打开实验箱电源。 【1.采样定理验证】 1、连接接口区的“输入信号1”和“输出信号”，如图1所示。 图1观察原始信号的连线示意图 2、信号选择：按“3”选择“正弦波”，再按“＋”或“－”设置正弦波频率为“2.6khz”。按“F4”键把采样脉冲设为10khz。 3、点击ssp软件界面上的 按钮，观察原始正弦波。 4、按图2的模块连线示意图连接各模块。 图2观察采样波形的模块连线示意图 抽样定理及应用 2.1课程设计的原理 2.1.1连续信号的采样定理 模拟信号经过 (A/D) 变换转换为数字信号的过程称为采样，信号采样后其频谱产生了周期延拓，每隔一个采样频率 fs ，重复出现一次。为保证采样后信号的频谱形状不失真，采样频率必须大于信号中最高频率成分的两倍，这称之为采样定理。时域采样定理从采样信号 恢复原信号 必需满足两个条件： (1) 必须是带限信号，其频谱函数在 ＞ 各处为零；（对信号的要求， 即只有带限信号才能适用采样定理。） (2) 取样频率不能过低，必须 ＞2 （或 ＞2）。（对取样频率的要 求，即取样频率要足够大，采得的样值要足够多，才能恢复原信号。）如果采样频率 大于或等于 ，即 （ 为连续信号 的有限频谱），则采样离散信号能无失真地恢复到原来的连续信号 。一个频 谱在区间（- ， ）以外为零的频带有限信号，可唯一地由其在均匀 间隔 （ ＜ ）上的样点值 所确定。根据时域与频域的对称性， 可以由时域采样定理直接推出频域采样定理。一个时间受限信号()t f ，它集中在（m m ωω+-,）的时间范围内，则该信号的频谱()ωj F 在频域中以间隔为1ω的冲激序列进行采样，采样后的频谱)(1ωj F 可以惟一表示原信号的条件为重复周期 m t T 21≥，或频域间隔m t f 21 21≤ = πω（其中112T πω=）。采样信号 的频谱是原 信号频谱 的周期性重复，它每隔 重复出现一次。当s ω＞2 时， 不会出现混叠现象， 原信号的频谱的形状不会发生变化，从而能从采样信号中恢复原信号。 ＞2的含义是：采样频率大于等于信号最高频率的2倍；这里的“不（注： s 混叠”意味着信号频谱没有被破坏，也就为后面恢复原信号提供了可能！） (a) (b) (c) 图* 抽样定理 a)等抽样频率时的抽样信号及频谱（不混叠） b)高抽样频率时的抽样信号及频谱（不混叠） c) 低抽样频率时的抽样信号及频谱（混叠） 2.1.2信号采样 如图1所示，给出了信号采样原理图 实验2 抽样定理及其应用实验 一、实验目的 1．通过对模拟信号抽样的实验,加深对抽样定理的理解； 2．通过PAM 调制实验，使学生能加深理解脉冲幅度调制的特点； 3．学习PAM 调制硬件实现电路，掌握调整测试方法。 二、实验仪器 1．PAM 脉冲调幅模块，位号：H （实物图片如下） 2．时钟与基带数据发生模块，位号：G 3．20M 双踪示波器1台 4．频率计1台 5．小平口螺丝刀1只 6．信号连接线3根 三、实验原理 抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原原信号。这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。 通常，按照基带信号改变脉冲参量（幅度、宽度和位置）的不同，把脉冲调制分为脉幅调制（PAM ）、脉宽调制（PDM ）和脉位调制（PPM ）。虽然这三种信号在时间上都是离散的，但受调参量是连续的，因此也都属于模拟调制。 抽样定理实验电路框图，如图1-1所示。 图1-1 抽样的实验过程结构示意图 本实验中需要用到以下5个功能模块。 1．DDS 信号源：它提供正弦波等信号，并经过连线送到“PAM 脉冲调幅模块”，作为脉冲幅度调制器的调制信号。 2．抽样脉冲形成电路模块：它提供有限高度，不同宽度和频率的的抽样脉冲序列，并经过连线送到“PAM 脉冲调幅模块”， 作为脉冲幅度调制器的抽样脉冲。 3．PAM 脉冲调幅模块：它采用模拟开关CD4066实现脉冲幅度调制。抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输DDS 信号源 抽样脉冲 形成电路 信道模拟 信号恢复 滤波器 开关抽样器 32P01 32TP01 32P02 32P03 P15 4SW02控制 P09 P14 P03 32W01 实验项目六：连续信号的采样和恢复 一、实验项目名称：连续信号的采样和恢复 二、实验目的与任务 目的：1、使学生通过采样保持电路理解采样原理。 2、使学生理解采样信号的恢复。 任务：记录观察到的波形与频谱；从理论上分析实验中信号的采样保持与恢 复的波形与频谱，并与观察结果比较。 三、实验原理： 实际采样和恢复系统如图3.6-1所示。可以证明，奈奎斯特采样定理仍然成立。 x ) (t P T ) 图3.6-1 实际采样和恢复系统 采样脉冲： 其中，T s π ω2= ，2 /)2/sin(τωτωτs s k k k T a =，T <<τ。 采样后的信号： ∑∞ -∞ =-=?→←k s S F S k j X T j X t x )((1)()(ωωω 当采样频率大于信号最高频率两倍，可以用低通滤波器)(ωj H r 由采样后的 ()()2() F T T k s k p t P j a k ωπδωω+∞ =-∞ ←?→= -∑ 信号)(t x S 恢复原始信号)(t x 。 四、实验内容 打开PC 机端软件SSP.EXE ，在下拉菜单“实验选择”中选择“实验六”；使用串口电缆连接计算机串口和实验箱串口，打开实验箱电源。 实验内容（一）、采样定理验证 实验步骤： 1、连接接口区的“输入信号1”和“输出信号”，如图3.6-2所示。 图3.6-2 观察原始信号的连线示意图 2、信号选择：按“3”选择“正弦波”，再按“＋”或“－”设置正弦波频率为“2.6kHz ”。按“F4”键把采样脉冲设为10kHz 。 图3.6-3 2.6kHz 正弦波（原始波形） 3、点击SSP 软件界面上的按钮，观察原始正弦波，如图3.6-3 所示。 4、按图3.6-4的模块连线示意图连接各模块。数字信号处理实验六-时域采样与信号的重建
信号与系统实验五信号的采样与还原.
信号实验：连续信号的采样和恢复
MATLAB在数字信号处理中的应用：连续信号的采样与重建
数字信号处理实验五
五 信号抽样与重构
信号与系统——信号的采样与恢复实验
实验九信号的自然采样与恢复
通信原理抽样定理及其应用实验报告
实验三 抽样定理实验(PAM)
实验二 信号的抽样与恢复 (2)
信号的采样与恢复实验报告
应用_MATLAB实现连续信号的采样与重构
实验2 抽样定理及其应用实验
采样与恢复
