变压器专用黑色环氧树脂灌封胶
【环氧树脂阻燃电子灌封胶特点】
●本品为黑色环氧灌封胶，混合粘度适中，流动性好，容易渗透进产品的间隙中，成形工艺简单；
● A、B两组份混合后，可操作时间长，可常温固化，亦可加温固化，固化速度适中；
●固化物表面平整无气泡，有很好的光泽，耐酸碱，防潮绝缘，固化后硬度较高；
●固化物有阻燃性能，耐酸碱性能好，防潮防水防油防尘性能佳，耐湿热和大气老化；
●胶水咨询研泰小宋136-866-218-64
●固化物电气性能优良，收缩率低，粘接强度高，耐冷热循环和大气老化性
好，固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性。
【环氧树脂阻燃电子灌封胶应用】
●电子元器件的阻燃、绝缘、防潮、防水灌封：
●凡需要灌注密封、封装保护、绝缘防潮的电子类或其它类产品均可使用；
●广泛应用于变压器，继电器，调节器和固态继电器、高压开关，绝缘子，
互感器，阻抗器，电缆头，电子器件、元件的密封或包封和塑封，报警器、固体电源、FBT回扫变压器、聚焦电位器、摩托车、汽车等机动车辆点火线圈，电机封装，温度变送器、线路板封闭、滤波器、封装太阳能电池板、电源组件、煤矿安全巡查系统等。
●不适用于有弹性或软质外壳类产品的灌封。
【环氧树脂阻燃电子灌封胶外观及物性】

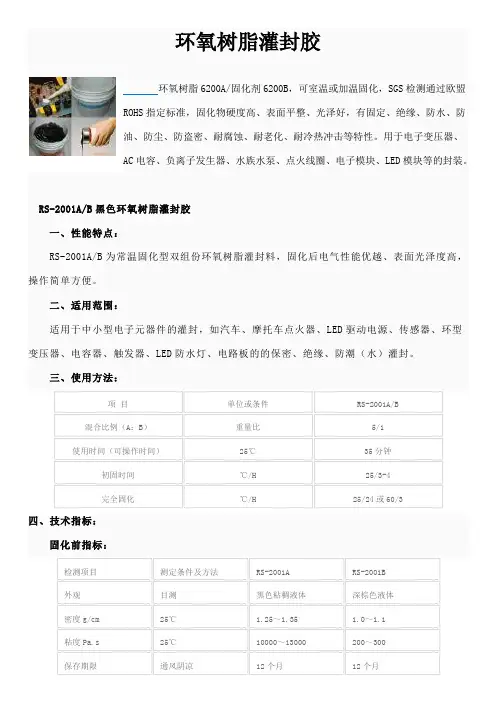

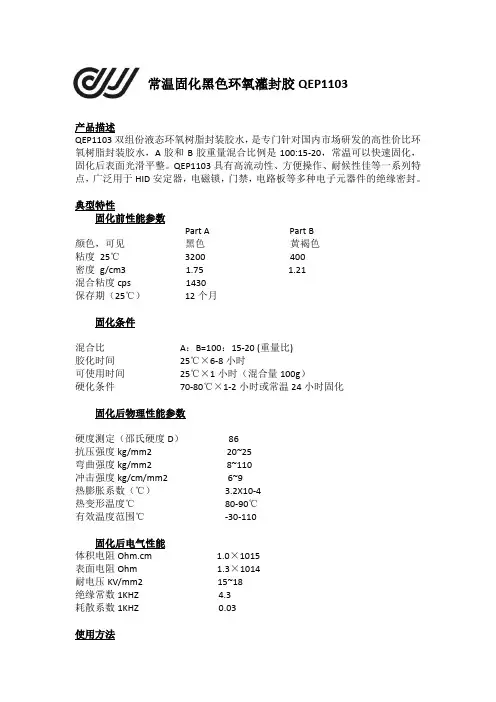

产品型号：TH-871，详情参数欢迎来电咨询：0769-2638-2628
【环氧树脂阻燃电子灌封胶固化后特性】
●要灌封的产品需要保持干燥、清洁；
●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀再倒胶液；
●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合
后需充分搅拌均匀，以避免固化不完全；
●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶；
【环氧树脂阻燃电子灌封胶注意事项】
●在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。
●混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随
放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完；
●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。
●胶水咨询研泰小宋136-866-218-64
●有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用
时戴防护手套，粘到皮肤上请用丙酮或酒精擦去，并使用清洁剂清洗干净。
【环氧树脂阻燃电子灌封胶储存与包装】
●本品需在通风、阴凉、干燥处密封保存，保质期6个月，过期经试验合格，可继续使用；
● 包装规格为每组25kg，其中包含主剂20kg/桶、固化剂5kg/桶。
1、目的 线圈的环氧树脂浇注是一项工艺性强、技术难度较高的生产工序。为确保变压器质量，每个操作人员必须严格按本作业指导书的规定进行操作。未经技术部门同意，任何人不得擅自更改。 2、适用围 指导书适用于10～35kV级树脂绝缘干式电力变压器。 3、工艺装备： 3.1真空浇注设备： 真空浇注罐：可调温度在0～150℃，有恒温控制装置，温度控制精度 ±3℃，真空度小于50Pa。 电动混料罐：可调温度在0～150℃，有恒温控制装置，温度控制精度 ±3℃。 抽真空设备：应具备油水滤清器、冷凝器、真空泵及增压泵等。 3.2专用固化箱：可调温度在0～250℃，并有恒温控制装置，温度控制精度±2℃。 3.3称量工具：50kg电子称 3.4通风、起重等常用设备 4、工作场所的安全防护 4.1工作场所环境要保持整洁与通风,配备。 4.2工作场所溅出物的处理，用锯末或回丝吸干，弃于废物箱。
4.3参与该项工作的作业人员应穿防护服,戴护目镜、手套，在加料、混料时使用呼吸罩。 4.4皮肤保护：开始工作前先清洗后对暴露皮肤涂防护霜，若皮肤被浇注原料粘污，用吸纸擦掉，然后用温水和无碱皂清洗。眼睛沾染了树脂、固化剂或混合料时，应立即用清水进行冲洗10～15分钟，然后请医生诊治。 4.5如作业人员呼吸道吸入原料蒸汽出现不适异兆，应立即将人员转移至通风处并请医生处理。 5、材料及配方 5.1树脂配方（按重量比） 5.1.1采用或化工厂固化剂和增韧剂 树脂：硅微粉：固化剂：增韧剂：色浆：促进剂 百分比20% ：60% : 15% : 5% : 0.2% : 0.03% (围0.03～0.04%) 重量比100 ：300 ：75 ：25 ： 1 ：0.15 (围0.15～0.2) 5.1.2采用清洋化学固化剂和增韧剂 树脂：硅微粉：固化剂：增韧剂：色浆：促进剂 百分比20.7% ：62.1% : 13.9% : 3.3% : 0.207% : 0.03% (围0.02～0.31%) 重量比100 ：300 ：67 ：16 ： 1 ：0.145 (围0.0015～0.002)
变压器专用黑色环氧树脂灌封胶 【环氧树脂阻燃电子灌封胶特点】 ●本品为黑色环氧灌封胶，混合粘度适中，流动性好，容易渗透进产品的间隙中，成形工艺简单； ● A、B两组份混合后，可操作时间长，可常温固化，亦可加温固化，固化速度适中； ●固化物表面平整无气泡，有很好的光泽，耐酸碱，防潮绝缘，固化后硬度较高； ●固化物有阻燃性能，耐酸碱性能好，防潮防水防油防尘性能佳，耐湿热和大气老化； ●胶水咨询研泰小宋136-866-218-64 ●固化物电气性能优良，收缩率低，粘接强度高，耐冷热循环和大气老化性 好，固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性。 【环氧树脂阻燃电子灌封胶应用】 ●电子元器件的阻燃、绝缘、防潮、防水灌封： ●凡需要灌注密封、封装保护、绝缘防潮的电子类或其它类产品均可使用； ●广泛应用于变压器，继电器，调节器和固态继电器、高压开关，绝缘子， 互感器，阻抗器，电缆头，电子器件、元件的密封或包封和塑封，报警器、固体电源、FBT回扫变压器、聚焦电位器、摩托车、汽车等机动车辆点火线圈，电机封装，温度变送器、线路板封闭、滤波器、封装太阳能电池板、电源组件、煤矿安全巡查系统等。 ●不适用于有弹性或软质外壳类产品的灌封。 【环氧树脂阻燃电子灌封胶外观及物性】 产品型号：TH-871，详情参数欢迎来电咨询：0769-2638-2628 【环氧树脂阻燃电子灌封胶固化后特性】 ●要灌封的产品需要保持干燥、清洁； ●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀再倒胶液； ●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合 后需充分搅拌均匀，以避免固化不完全； ●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶； 【环氧树脂阻燃电子灌封胶注意事项】 ●在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。 ●混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随 放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完； ●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。 ●胶水咨询研泰小宋136-866-218-64
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 国外环氧树脂应用研究技术进展 国外环氧树脂应用研究技术进展吴良义陈德萍近年来，环氧树脂新产品开发和应用技术进展迅速，特别是复合材料、涂料、粘合剂、固化剂、韧性环氧树脂、液体环氧树脂以及催化剂、促进剂等产品，这是新型材料发展的需要，我们应予以重视。 一、复合材料 1、玻璃微珠环氧树脂复合材料用硅烷偶联剂(SA) 处理玻璃微珠(GB) 表面，以双酚 A 型环氧树脂(E828) 和乙烯二胺(EDA)固化剂作为复合材料基体，胺丙基三甲氧基硅烷(APS) 、胺丙基三乙氧基硅烷(AES)和 2氢基乙基苯硅烷(AAPS) 用作处理剂，对其处理条件与机械性能关系进行了研究。 结果表明： ①复合材料的玻璃化温度(Tg) 、弯曲模量和弯曲强度达到最大值的 SA 水溶液的最佳浓度序列是 AASAESAAPS。 ②复合材料机械性能达到最大值时， SA 水溶液的水解时间依赖于 SA的无机基团，乙氧基比甲氧基需要更长的时间。 ③在基体固化程度确立的工艺条件下，对 SA和 E828 的反应性进行研究。 表面处理后的 LB 在80150℃下与 E828 混合后，再加 EDA 固化剂，以增加 SA 和 E828 反应程度。 结果为150℃比80℃混料的复合材料 Tg 高。 2、硅充填环氧树脂复合材料使用环氧树脂作为基 1 / 12
体树脂的复合材料，具有优良的机械性能，但在高温下长时间使用就会出现时间和温度的特性。 用静态抗弯和疲劳试验检验时间、温度对抗弯强度的影响。 结果表明，时间温度叠加原理适用于静态弯曲强度。 与纯基体树脂和复合材料相比，纯树脂是影响复合材料静态强度和温度特性的主要因素。 疲劳测试表明，时间、温度叠加原理适用于最初的基体树脂的弹性强度，当温度、应力 LLt 助 D 时，塑性形变影响存在，抗弯强度和模量也有所增加。 3、镶嵌减振材料的石墨环氧树脂复合层压板复合材料中共固化弹性减震材料的减振性能有效的提高了材料的减振性能，然而，当减振材料没有达到层压固化的周期时，减振性能常常不如二次粘接的复合材料高。 共固化和二次粘接样品之间，减振性不同的原因是树脂渗入到减振材料所至。 在减振材料和环氧树脂之间有隔层的样品的比没有隔层共固化FasTapell25 有效的损失系数(视频率而定) 要高 15. 7％92． 3％，而比没有隔层的共固化 ISDll2 样品至少要高 168％。 这样的减振值，接近于二次粘接所达到的值。 研究结果表明，对减振材料粘弹性大多数都受固化期温度的影响。 4、炭纤维环氧树脂复合材料研究表明，杂质对碳
HEXION环氧树脂浇注工艺 ,1，浇注体的配方： 环氧树脂EPIKOTE 1800 100份 固化剂EPIKURE 2100 100份 增韧剂HELOXY 200 10份 促进剂EPICURE 100 0.1份 色浆EPIKOTE 1100 3份 填料硅微粉379份 2，浇注前的准备工作 2.1硅微粉的干燥处理 最好在130-150度6H干燥处理，使用前在70-90度100-200pa条件真空干燥处理30分钟待用。 2.2模具处理 2.2.1新模具的处理：将浇注模具的内壁涂刷脱模剂，并180-200度6H干燥处理。待降温40度后按上述方法进行第2遍处理。 2.2.2旧模具的处理：将浇注模具的内壁涂刷脱模剂，并在150度6H干燥处理 2.3，浇注体系确定后，要在终混的温度下进行成型时间的试验确定物料混合后的使用时间。 2.4，检查浇注设备是否完好，绕组是否符合图纸。 2.5，预浇注线圈干燥处理：80-100度8-10H. 真空度
100-200pa 2．6，浇注罐的预热处理：75度1-2H,真空度200-300pa 2.7，在浇注前2H将变压器线圈送入真空浇注罐中，预热1-2H。 3，浇注工艺 3．1将环氧树脂、增韧剂和色浆按比例的量加到甲罐中进行脱水脱气处理，温度75度，真空度100pa（推荐工艺200-300pa）时间1H，然后加入188.5份的硅微粉继续抽空1-2H直至表面无气泡为止。 3.2将固化剂、促进剂加到乙罐中，同样进行脱水脱气处理，温度65度，真空度100pa时间1H,然后加入188.5份的硅微粉继续抽空1-2H，直至表面无气泡为止。 3.3将甲乙两罐的树脂和固化剂注入混料罐中（静态或动态混料罐），温度70度，真空度100pa,时间约40分钟， 3.4浇注，浇注罐的温度在75度左右，真空度比混料罐高800-1000pa,由阀门的大小来控制浇注的速度，一般在30-40分钟浇注完（浇注的速度一般控制在1-5升/分）浇注完成后，抽真空100-500pa,30min。 4，固化 4.1一次固化 70度7H,80度2.5H,90度3.5H，120度15H,升温速度，30度/H时间达到后，自然降温，50-60度脱模。
SCB10-250KVA/10KV/0.4KV环氧树脂浇注干式变压器 SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点： 1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。 2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。 3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。 4. 抗短路、雷电冲击水平高。 5. 线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。 6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。 7. 损耗低，节电效果好，运行经济，可免维护。 8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。 环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。阻燃、防潮、防爆无污染安全，难燃防火，无污染，。抗短路能力强，耐雷电冲击水平高。免维护、安装简便、综合运行成本低。 产品体积小、噪声低。各绕组在运行中都有温度自动监测和保护报警装置。在强迫风冷时可使额定容量超40%左右。可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。 加工定制：是应用范围：电力 频率特性：低频电源相数：三相 铁心形状：E型冷却形式：干式 防潮方式：灌封式冷却方式：风冷式 外形结构：立式电压比：10000（V） 额定功率：50（KVA） SCB10-250KVA/10KV环氧树脂浇注干式变压器型号参数规格 商标华恒型号SCB10-250KVA 结构形式环氧树脂浇注干式电力变压器绕组数三相 规格容量250KVA 电压等级10-0.4(KV) 冷却方式AN/AF 调压方式无励磁调压 联接组标号Dyn11/Yyn0 短路阻抗6% SCB10-250KVA干式变压器执行标准。使用场所及条件。性能特点 1.SCB10变压器与scb10型相比,空载损耗、空载电流和噪声更低。 2.安全,防火,无污染,可直接运行于负荷中心。 3.机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。 4.散热性能好,过负载能力强,强迫风冷时可提高容量运行。

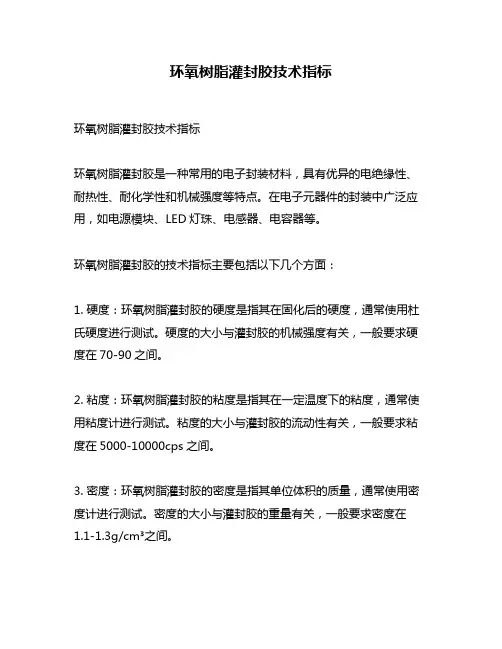

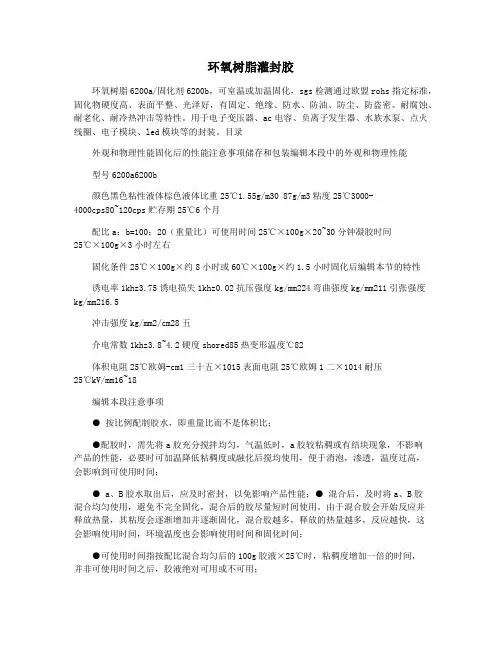

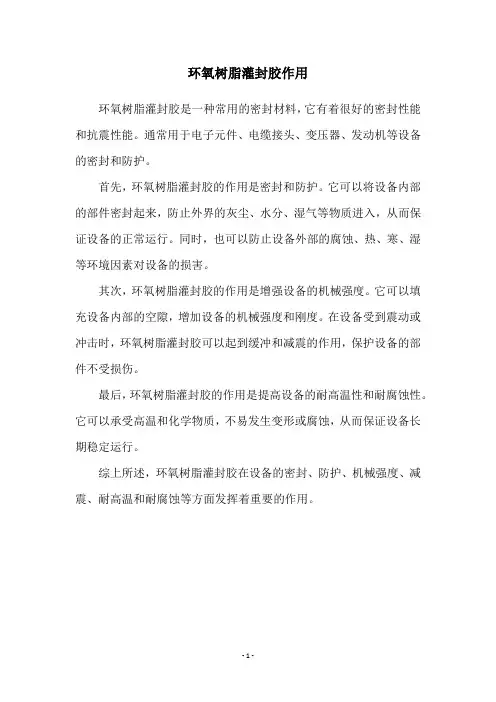

环氧树脂灌封胶是指以环氧树脂为主要成份，添加各类功能性助剂，配合合适的固化剂制作的一类环氧树脂液体封装或灌封材料。已广泛地用于电子器件制造业，是电子工业不可缺少的重要绝缘材料。它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。环氧灌封胶应用范围广，技术要求千差万别，品种繁多。从固化条件上分有常温固化和加热固化两类。 一、选用环氧树脂灌封胶时应考虑的问题： 1、使用产品对于灌封胶性能的要求例如：使用温度、冷热交变情况、元器件承受内应力情况、户外使用还是户内使用、受力状况、是否要求环保、阻燃和导热、颜色要求等等。 2、产品使用的灌封工艺：手动或自动灌胶，室温或加温固化，混合后施胶的所需时间，胶体凝固时间，完全固化时间等。 二、环氧树脂灌封胶使用步骤： ●要保持需灌封产品的干燥和清洁； ●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀； ●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全； ●搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液； ●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶； ●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。 环氧树脂灌封胶操作常见问题分析： 1、胶水不固化，可能原因：固化剂放得太少或放得太多（配比相差很大）、A胶储存时间较长用前未搅拌或未搅拌均匀 2、本应为硬胶的胶水固化后是软的，可能原因：胶水配比不正确：如未按重量比配比或偏差较大（固化剂多了或少了都会有可能有此情况）、A胶储存时间较长用前未搅拌或未搅拌均匀 3、有些胶水固化了，有些胶水没有固化或固化不完全，可能原因：搅拌不均匀、A胶储存时间较长用前未搅拌或未搅拌均匀 4、固化后胶水表面很不平整或气泡很多，可能原因：固化太快、加温固化温度过高、接近或超过操作时间灌封点胶 5、固化后胶水表面有油污状，可能原因：灌胶过程有水、过于潮湿、A胶储存时间较长用前未搅拌或未搅拌均匀
高性能低黏双组分环氧树脂结构胶 本发明目的:双组分低黏,组分应用比例范围广易配置,不溢胶,较长的配后使用时间,耐100度温,恶劣表面应用能力高黏结强度及低吸水性. 构成:环氧树脂与硬化剂.前者主要为双酚A二环氧甘油醚,为提高弹性和黏结力,在环氧树脂中加入橡胶片段.由环氧树脂与5~20%含量羧基末端丁二烯/丙烯腈(氰乙烯)的共聚橡胶反应得到.有三种添加剂可用于树脂中作为活性组分与硬化剂反应通过与胺硬化剂之间快速的反应以提供化学触变性.a)脂肪族二/聚异氰酸盐(如m-4-甲基二甲苯二异氰酸盐m-tetra-methyl xylyl diisocyanate);b)低活性的羧酸酐(如异丁烯-马来酸酐共聚低聚物isobutylene-maleic anhydride copolymer oligomer); c)拥有能与胺进行michael加成的不饱和C-C键的分子(如马来酸或富马酸/反丁烯二酸基团maleic or fumeric/fumaric groups. 发现在环氧树脂中加入很少量(2%重量或更少)马来酸酐能产生低的初始黏度,并且应用时间长达2个月.类似的,含有脂肪族异氰酸盐组分(如偏-4亚甲基二甲苯二异氰酸盐meta tetramethylene xylene diisocyanate/四甲基苯二亚甲基二异氰酸酯)的环氧树脂可与胺硬化剂快速反应提供触变性.这些环氧树脂中所用的添加剂的量按重量含量可以是0.5~10%,取决于环氧树脂组分的初始黏度.另外的,可以选用低黏度的单/聚环氧材料如苯基缩水甘油醚phenyl glycidyl ether, 丁二醇缩水甘油醚butane diol diglycidyl ether,等等加入环氧树脂组分中以降低最终产物的总黏度. 用于固化上述环氧组分的硬化剂组分可以包括由酰胺基胺, 分子骨架上带有叔胺基团或者烯烃醚基团的伯胺/仲胺,与双酚A组成的混合物.为得到高弹性,韧度和提高耐水性, 所使用的酰胺基胺含有柔韧基团,特别是二聚的亚油酸分子骨架.这些原料都有市场来源.如V ersamide 140(二聚亚油酸聚酰胺polyamidoamine of dimerized linoleic acid).为加快固化速率,最好使用连结叔胺基团的酰胺-胺或者连有氨基的酰胺-胺如2-氨基-乙基哌嗪.含叔胺的酰胺-胺由二聚亚油酸与2-氨-乙基哌嗪或者二-氨丙基哌嗪通过氨化反应制得.另外,为提高固化速率,弹性和柔韧度,在硬化剂组分中可加入多酚如双酚 A.硬化剂中的活性氢重量份可以通过加入一定量的聚烷基醚二胺来调节.这也改进了最终产物的弹性和粘合性.硬化剂中的酰胺-胺:胺:双酚A的重量比大约是30-90:8-35:2-35. 常见的填充剂如滑石粉,氧化铝(矾土),金属氧化物,金属,无定形碳等,也可以用在环氧树脂或者硬化剂中,总量可以在0.1~40%的黏合剂重量含量. 用于本发明的聚环氧化物可以是单体或聚合体,饱和或不饱和,脂肪族或脂环族,芳香族或杂环,但必须是可被取代的如果除了环氧基团外还需要引入其他基团的话,如羟基,醚自由基,卤素原子,以及类似的东西.本发明中适用的典型的环氧树脂组分包括本文引用的美国专利NO.S 2,500,600和2,324,483中所适用的.本发明中更倾向于环氧基当量(equilvalence)>1的1,2-环氧化合物.也就是说,分子中有超过一个以上的环氧基团.1,2-环氧基可以在末端也可以在中间.比较适合的末端环氧基团是1,2-环氧乙基或者1,2-环氧丙基.后者可以连到一个氧原子上,即是说,就是缩水甘油醚或缩水甘油酯基.而环氧基在中间的化合物环氧基一般位于脂肪链或者脂环上. 内含环氧基的环氧化合物是环氧化的二烯,二烯烃,或环二烯烃,如1,2,5,6-二环氧己烷,1,2,4,5-二环氧环己烷,二环戊二烯二环氧化物,二戊烯二环氧化物,乙烯环己烯二环氧化物,环氧二烯不饱和羧酸酯.如甲基-9,10,12,13-二环氧硬脂酸,或者6,7,10,11-二环氧己烷-1,16-二酸二甲酯..此外,接下来要提起的环氧化单,二,或聚
SCB10-400KVA/10KV/0.4KV环氧树脂浇注干式变压器 SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点： 1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。 2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。 3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。 4. 抗短路、雷电冲击水平高。 5. 线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。 6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。 7. 损耗低，节电效果好，运行经济，可免维护。 8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。 环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。阻燃、防潮、防爆无污染安全，难燃防火，无污染，。抗短路能力强，耐雷电冲击水平高。免维护、安装简便、综合运行成本低。 产品体积小、噪声低。各绕组在运行中都有温度自动监测和保护报警装置。在强迫风冷时可使额定容量超40%左右。可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。 加工定制：是应用范围：电力 频率特性：低频电源相数：三相 铁心形状：E型冷却形式：干式 防潮方式：灌封式冷却方式：风冷式 外形结构：立式电压比：10000（V） 额定功率：50（KVA） SCB10-400KVA/10KV环氧树脂浇注干式变压器型号参数规格 商标华恒型号SCB10-400KVA 结构形式环氧树脂浇注干式电力变压器绕组数三相 规格容量400KVA 电压等级10-0.4(KV) 冷却方式AN/AF 调压方式无励磁调压 联接组标号Dyn11/Yyn0 短路阻抗6% SCB10-400KVA干式变压器执行标准。使用场所及条件。性能特点 1.SCB10变压器与scb10型相比,空载损耗、空载电流和噪声更低。 2.安全,防火,无污染,可直接运行于负荷中心。 3.机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。 4.散热性能好,过负载能力强,强迫风冷时可提高容量运行。
单组份耐高温环氧树脂结构胶 【产品特点】 聚力6134单组份耐高温环氧树脂结构胶符合国际环保标准，已通过欧盟ROSH标准和SGS 检测, JL-6134单组份耐高温环氧树脂结构胶，本品为加温固化、耐高温的单组份环氧树脂胶；并且需要低温保存； JL-6134单组份耐高温环氧树脂结构胶固化后粘接强度高，长时间耐高温250-400℃，瞬间可耐（500℃）耐抗冲击，耐震动； JL-6134单组份耐高温环氧树脂结构胶固化物耐酸碱性能好，防潮防水、防油防尘性能佳，耐湿热和大气老化； 聚力6134单组份耐高温环氧树脂结构胶固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性。 【适用范围】 聚力6134单组份耐高温环氧树脂结构胶广泛应用于各种耐高温产品的粘接与密封，再高温下有优异的粘接强度； 聚力6134单组份耐高温环氧树脂结构胶推荐用于高温环境中的结构粘接、修补与封装，电子模块封装，金刚石高速磨具胎体，以及高温模具浇注料等。 【外观及物性】 型号JL-6134 外观粘稠膏状体 颜色黑色或黄色等粘度25℃ 5.2-7.5×104 cps 比重25℃ 1.52g/cm3 固化条件130℃/120分钟或200℃/60分钟 【使用方法】 聚力6134单组份耐高温环氧树脂结构胶，要粘接固定的部位需要保持干燥、清洁；除去基体表面松动物质，采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，提高修复表面的粗糙度，使用丙酮清洗剂擦拭，以清洁接着表面以增强接着力。 聚力6134单组份耐高温环氧树脂结构胶,如果环氧胶是储存于冷冻的环境中，在使用之前需先取出至常温环境中解冻后才能使用； 聚力6134单组份耐高温环氧树脂结构胶在施胶的过程中，应避免将胶液置于高温的环境中来降低胶体的粘稠度，除非事先已做过这方面的试验并证实可行； 聚力6134单组份耐高温环氧树脂结构胶胶液在固化的过程中，如果涂胶的量过多或温度过高可能会产生气泡，遇到此类情况请适当降低固化的温度。 【固化后特性】 硬度（Shore D）：87 线膨胀系数（cm/cm/℃）：53 ×10-6 吸水率（%24小时）：0.05 介电常数（1KHZ）： 3.8~4.2 体积电阻25℃Ohm-cm 2.35 ×1015 耐电压25℃Kv/mm 20~23 【注意事项】 聚力6134单组份耐高温环氧树脂结构胶,由于该产品是受热会发生反应的化学产品，因此环境温度对产品品质的影响很大，请将产品保存在低温环境中，以确保产品的稳定性及品质，如果未能低温保存，在使用过程中产品容易出现流胶或粘接强度下降的现象； 聚力6134单组份耐高温环氧树脂结构胶取出后未能用完的胶体，请及时盖紧密封后重新放入冷冻的环境中保存；
SCB10-800KVA/10KV/0.4KV环氧树脂浇注干式变压器 SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点： 1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。 2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。 3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。 4. 抗短路、雷电冲击水平高。 5. 线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。 6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。 7. 损耗低，节电效果好，运行经济，可免维护。 8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。 环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。阻燃、防潮、防爆无污染安全，难燃防火，无污染，。抗短路能力强，耐雷电冲击水平高。免维护、安装简便、综合运行成本低。 产品体积小、噪声低。各绕组在运行中都有温度自动监测和保护报警装置。在强迫风冷时可使额定容量超40%左右。可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。 加工定制：是应用范围：电力 频率特性：低频电源相数：三相 铁心形状：E型冷却形式：干式 防潮方式：灌封式冷却方式：风冷式 外形结构：立式电压比：10000（V） 额定功率：50（KVA） SCB10-800KVA/10KV环氧树脂浇注干式变压器型号参数规格 商标华恒型号SCB10-800KVA 结构形式环氧树脂浇注干式电力变压器绕组数三相 规格容量800KVA 电压等级10-0.4(KV) 冷却方式AN/AF 调压方式无励磁调压 联接组标号Dyn11/Yyn0 短路阻抗6% SCB10-800KVA干式变压器执行标准。使用场所及条件。性能特点 1.SCB10变压器与scb10型相比,空载损耗、空载电流和噪声更低。 2.安全,防火,无污染,可直接运行于负荷中心。 3.机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。 4.散热性能好,过负载能力强,强迫风冷时可提高容量运行。
·环氧树脂浇注干式变压器技术条件 北京供电局 一九九七年十一月十二日
环氧树脂浇注干式变压器技术条件 一、环境条件 1．海拔高度＜1000M，户安装 2．环境温度—15℃﹣﹣＋40℃ 3．日温差25℃ 4．相对温度≦95%（＋25℃） 5．抗震能力 水平加速度0.3g（正弦波3周） 垂直加速度0.15g（正弦波3周） 安全系数 1.67 二、电力系统条件 1．额定电压10KV 2．额定频率50HZ 3．最高工作电压11.5KV 4．中性点接地方式 目前中性点不接地（经消弧线圈接地）或中性点经小 电阻接地。 三、型式 树脂浇注固体绝缘配电变压器（环氧树脂选用进口材料，变压器制造厂须提供环氧树脂材料技术参数及制造厂家）。
四、电变压器的主要参数 1．额定容量（按定货合同执行）KV A 2．外壳保护等级IP20 3．冷却方式AN（空气自冷）或AF（风冷）4．一次额定电压10KV 5．一次最高工作电压11.5KV 6．二次额定电压400V 7．额定频率50HZ 8．相数3相 9．阻抗电压UK% 500KV A及以下4% 630﹣﹣1600KV A6% 2000KV A及以上8% 10．联结组别Dyull 11．线圈导体高压铜线/低压铜箔 （进口铜箔）12．铁芯硅钢片型号及厚度：铁芯采用的硅钢片性能应不 低于Z10-0.30（进口日本新日铁或川崎 硅纲片） 13．绝缘等级F/F 14．温升100K/100K 15．最热点温度小于150℃/150℃ 16．工频耐压（有效值）35KV5min/35KV5min
17．冲击耐压（峰值）75KV 18．电压调节： （1）无励磁调压 （2）电压调节围±2×2.5%； （3）主分接过电压10%时，可连续无负荷运行过电压5%时，可连续满负荷运行（环境温度+40℃）。 注：小容量变压器的电压变比调整螺栓须大于M10 19．局部放电水平小于10Pc （试验方法按国际GB6450-86）20．噪音水平 250KV A及以下：--55DB 315—630KV A ：--58DB 800KV A及以上：--62DB 21．损耗：（由用户提供要求或回标时厂家提供） （1）空载损耗W （2）负载损耗75℃值W 120℃值W 22．承受短路能力：试验方法按国际GB1094.5-85 23．变压器带外壳运行时其额定容量不应降低。 24．变压器应有温度显示器及温控系统（测温元件埋设在低压线圈）且三相线圈巡回轮流检测。并须有超温报警及掉闸接点，接点容量应达到220V 2A

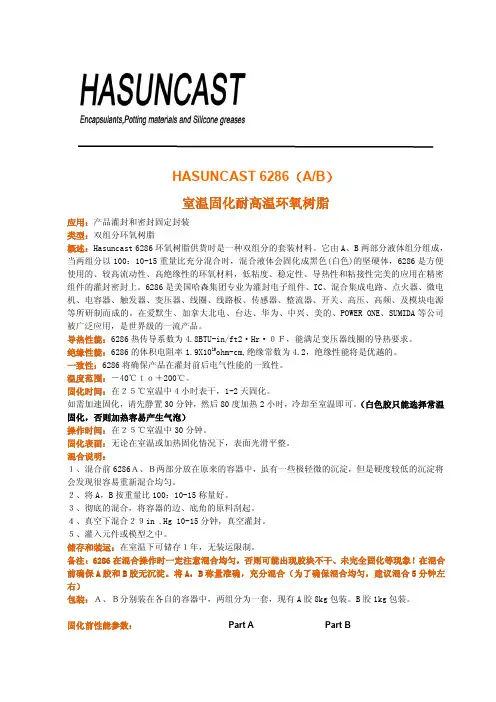

环氧树脂灌封料及其工艺和常见问题 1、封装技术变革史 在电子封装技术领域曾经出现过两次重大的变革。第一次变革出现在20世纪70年代前半期，其特征是由针脚插入式安装技术(如DIP)过渡到四边扁平封装的表面贴装技术(如QFP)；第二次转变发生在20世纪90年代中期，其标志是焊球阵列．BGA型封装的出现，与此对应的表面贴装技术与半导体集成电路技术一起跨人21世纪。随着技术的发展，出现了许多新的封装技术和封装形式，如芯片直接粘接、灌封式塑料焊球阵列(CD-PBGA)、倒装片塑料焊球阵列(Fc-PBGA)、芯片尺寸封装(CSP)以及多芯片组件(MCM)等，在这些封装中，有相当一部分使用了液体环氧材料封装技术。汉高达告诉您灌封，就是将液态环氧树脂复合物用机械或手工方式灌入装有电子元件、线路的器件内，在常温或加热条件下同化成为性能优异的热同性高分子绝缘材料。 2、产品性能要求 灌封料应满足如下基本要求：性能好，适用期长，适合大批量自动生产线作业；黏度小，浸渗性强，可充满元件和线间；在灌封和固化过程中，填充剂等粉体组分沉降小，不分层；固化放热峰低，固化收缩小；同化物电气性能和力学性能优异，耐热性好，对多种材料有良好的粘接性，吸水性和线膨胀系数小；在某些场合还要求灌封料具有难燃、耐候、导热、耐高低温交变等性能。 在具体的半导体封装中，由于材料要与芯片、基板直接接触，除满足上述要求外，还要求产品必须具有与芯片装片材料相同的纯度。在倒装芯片的灌封中，由于芯片与基板间的间隙很小，要求灌封料的黏度极低。为了减少芯片与封装材料间产生的应力，封装材料的模量不能太高。而且为了防止界面处水分渗透，封装材料与芯片、基板之间应具有很好的粘接性能。 3、灌封料的主要组份及作用 灌封料的作用是强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。 环氧树脂灌封料是一多组分的复合体系，它南树脂、固化剂、增韧剂、填充剂等组成，对于该体系的黏度、反应活性、使用期、放热量等都需要在配方、工艺、铸件尺寸结构等方面作全面的设计，做到综合平衡。 3.1 环氧树脂 环氧树脂灌封料一般采用低分子液态双酚A型环氧树脂，这种树脂黏度较小，环氧值高。常用的有E．54、E-51、E-44、E-42。在倒装芯片下填充的灌封中，由于芯片与基板之间的间隙很小，因此要求液体封装料的黏度极低。故单独使用双酚A型环氧树脂不能满足产品要求。为了降低产品黏度，达到产品性能要求，我们可以采用组合树脂：如加入黏度低的双酚F型环氧树脂、缩水甘油酯型树脂以及具有较高耐热、电绝缘性和耐候性的脂环族环氧化物。其中，脂环族环氧化物本身还具有活性稀释剂的作用。 3.2 固化剂 同化剂是环氧灌封料配方中的重要成分，固化物性能很大程度取决于固化剂的结构。 (1)室温同化一般采用脂肪族多元胺做固化剂，但这类固化剂毒性大、刺激性强、放热激烈，同
Hasuncast3010（A/B） 常温固化高透明环氧树脂 应用：电子产品灌封和密封 类型：双组分环氧树脂 概述：Hasuncast3010是一种100%未填充的固体环氧树脂或浸渍材料，具有优良的物理和电子性能，能快速固化和还原，完全固化后透明度好，光泽度优良。 绝缘性能：3010的体积电阻率1.6X1017ohm-cm,绝缘常数为3.7，绝缘性能将是优越的。 一致性：3010将确保产品在灌封前后电气性能的一致性。 温度范围：－40℃ｔｏ＋110℃。 固化时间：在２５℃室温中6小时表干，1-2天固化。 如需加速固化，请先静置30分钟，然后55度加热2小时，冷却至室温即可。 操作时间：在２５℃室温中1小时。 固化表面：无论在室温或加热固化情况下，表面光滑平整。 混合说明： １、将3010A，B按重量比2：1称量好。 ２、彻底的混合，将容器的边、底角的原料刮起。 ３、真空下混合２９in.Hg10分钟，真空灌封。 ４、灌入元件或模型之中。 储存和装运：在室温下可储存１年，无装运限制。 备注：3010在混合操作时一定注意混合均匀，否则可能出现胶块不干、未完全固化等现象！在混合前确保A胶和B胶无沉淀。将A，B称量准确，充分混合（为了确保混合均匀，建议混合5分钟左右） 包装：Ａ、Ｂ分别装在各自的容器中，两组分为一套，现有A胶10kg包装。B胶5kg包装。 固化前性能参数：Part A Part B 颜色，可见透明透明 粘度（cps）80070ASTM D2393 比重（g/cm3) 1.120.95 混合粘度(cps)540 可操作时间（25℃）小时1 胶化时间（25℃）小时3-4 保质期（25℃）12个月 固化后性能参数： 物理性能 硬度测定（丢洛修氏D）80ASTM D2240
环氧树脂胶(epoxy resin adhesive)一般是指以环氧树脂为主体所制得的胶粘剂,环氧树脂胶一般还应包括环氧树脂固化剂，否则这个胶就不会固化。 1种类折叠编辑本段 环氧树脂胶又分为软胶和硬胶。 1、环氧树脂软胶: 它是一种液型，双组份、软性自干型软胶，无色、透明、具有弹性，轻度划擦表面即自行恢复原形。适用于涤纶、纸张、塑料等标牌装饰。 2、环氧树脂硬胶: 它是一种液型，双组份硬性胶，无色、透明，适用于金属标牌同时可制作各种水晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。 2分类折叠编辑本段 环氧树脂的分类目前尚未统一，一般按照强度、耐热等级以及特性分类，环氧树脂的主要品种有16种，包括通用胶、结构胶、耐温胶、耐低温胶、水下，潮湿面用胶、导电胶、光学胶、点焊胶、环氧树脂胶膜、发泡胶、应变胶、软质材料粘接胶、密封胶、特种胶、被固化胶、土木建筑胶16种。 对环氧树脂胶黏剂的分类在行业中还有以下几种分法: 1、按其主要组成，分为纯环氧树脂胶黏剂和改型环氧树脂胶黏剂; 2、按其专业用途，分为机械用环氧树脂胶黏剂、建筑用环氧树脂胶黏剂、电子眼环氧树脂胶黏剂、修补用环氧树脂胶黏剂以及交通用胶、船舶用胶等; 3、按其施工条件，分为常温固化型胶、低温固化型胶和其他固化型胶; 4、按其包装形态，可分为单组分型胶、双组分胶和多组分型胶等; 还有其他的分法，如无溶剂型胶、有溶剂型胶及水基型胶等。但以组分分类应用较多。 3特性折叠编辑本段 1. 基本特性:双组份胶水，需AB混合使用，通用性强，可填充较大的空隙
2. 操作环境:室温固化，室内、室外均可，可手工混胶也可使用AB胶专用设备(如AB胶枪 3. 适用温度一般都在-50至+150度 4. 适用于一般环境，防水、耐油，耐强酸强碱 5. 放置于避免阳光直接照射的阴凉地方，保质期限12个月 1、环氧树脂胶是在环氧树脂的基础上对其特性进行再加工或改性，使其性能参数等符合特定的要求，通常环氧树脂胶也需要有固化剂搭配才能使用，并且需要混合均匀后才能完全固化，一般环氧树脂胶称为A胶或主剂，固化剂称为B胶或固化剂(硬化剂)。 2、反映环氧树脂胶固化前的主要特性有:颜色、粘度、比重、配比、凝胶时间、可使用时间、固化时间、触变性(止流性)、硬度、表面张力等。 粘度(Viscosity):是指胶体在流动中所产生的内部摩擦阻力，其数值由物质种类、温度、浓度等因素决定。 凝胶时间:胶水的固化是从液体向固化转化的过程，从胶水开始反应起到胶体趋向固体时的临界状态的时间为凝胶时间，它由环氧树脂胶的混合量、温度等因素决定。 触变性:该特性是指胶体受外力触动(摇晃、搅拌、振动、超声波等)时，随外力作用由稠变稀，当外界因素停止作用时，胶体又恢复到原来时的稠度的现象。 硬度(Hardness):是指材料对压印、刮痕等外力的抵抗能力。根据试验方法不同有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验，邵氏硬度计可分为A型、C型、D型，A型用于测量软质胶体，C和D型用于测量半硬和硬质胶体。 表面张力(Surface tension):液体内部分子的吸引力使表面上的分子处于向内一种力作用下，这种力使液体尽量缩小其表面积而形成平行于表面的力，称为表面张力。或者说是液体表面相邻两部分间单位长度内的相互牵引力，它是分子力的一种表现。表面张力的单位是N/㎡。表面张力的大小与液体的性质、纯度和温度有关。 3、反映环氧树脂胶固化后特性的主要特性有:电阻、耐电压、吸水率、抗压强度、拉伸(引张)强度、剪切强度、剥离强度、冲击强度、热变形温度、玻璃化转变温度、内应力、耐化学性、伸长率、收缩系数、导热系数、诱电率、耐候性、耐老化性等。

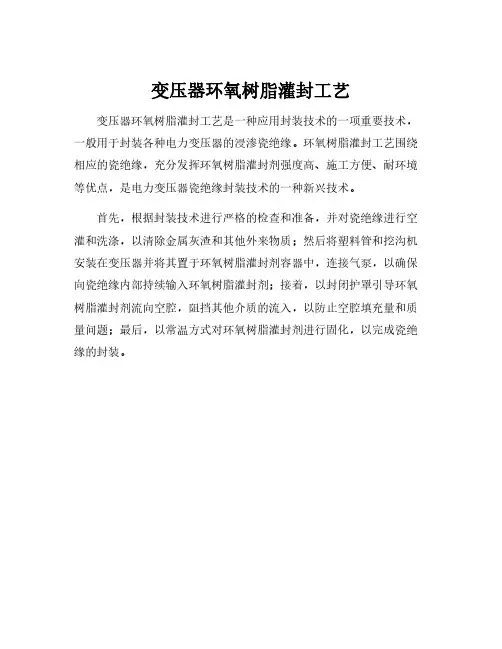

体交联固化成热固性制品的过程。由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此环氧树脂浇注在电器工业中得到了广泛的应用和快速的发展。 环氧树脂浇注的基本工艺方法 环氧树脂浇注的工艺方法，从不同的工艺条件去理解有不同的区分方法。从物料进入模具的方式来区分可分为浇注和压注。浇注指物料自流进入模具。它又分常压浇注和真空浇注。压注指物料在外界压力下进入模具，并且为了强制补缩，在物料固化过程中，仍保持着一定的外压，它由过去的简单加压凝胶法发展成现在成熟的自动压力凝胶法。 从物料固化温度来区分可分为常温浇注法和高温浇注法。选用常温或高温浇注法是由 浇注材料的本身性质所决定的，其根本区别是浇注材料固化过程中所必需的温度条件。从物料固化的速度来区分可分为普通固化法和快速固化法。物料进入模具至拆模所需的时间为初固化时间，普通固化法需几个甚至十几个小时，快速固化法只需十几分钟至几十分钟。据中国环氧树脂行业协会(https://www.doczj.com/doc/092026881.html,)专家介绍，现代浇注工艺中应用比较成熟的浇注 工艺方法主要是真空浇注法和自动压力凝胶法。 1、真空浇注工艺 真空浇注工艺是目前环氧树脂浇注中应用最为广泛、工艺条件最为成熟的工艺方法。对于一件环氧树脂浇注的电器绝缘制品，它要求外观完美、尺寸稳定、力学性能、电性能合格。它的这些性能取决于制件本身的设计、模具的质量、浇注用材料的选择、浇注工艺条件的控制等各个方面。环氧树脂真空浇注的技术要点就是尽可能减少浇注制品中的气隙和气泡。为了达到这一目的，在原料的预处理、混料、浇注等各个工序都需要控制好真空度、温度及工序时间。 2、自动压力凝胶工艺 自动压力凝胶工艺是20世纪70年代初由瑞士CIBA-Geigy公司开发的技术。因为这种工艺类似于热塑性塑料注射成型的工艺方法，因此也称其为压力注射工艺。它的最为显著的优点是大大提高了浇注工效。可以说自动压力凝胶技术的开发成功及在工业上的大量应用，是真空浇注由间歇、手工操作向自动化生产发展的一场革命，它和真空浇注的主要区别在于： (1)浇注材料是在外界压力下通过管道由注人口注入模具。 (2)物料的混料处理温度低，模具温度高。 (3)物料进入模具后，固化速度快，通常为十几分钟至几十分钟。 (4)模具固定在液压机上，模具加热由模具或模具固定板上的电热器提供。 (5)模具的合拆由液压机上的模具固定板移动来完成。 自动压力凝胶工艺的特点：模具利用率高，生产周期短，劳动效率高；模具装卸过程 中损伤程度低，模具使用寿命长；自动化程度高，操作人员劳动强度轻；制品成型性好，产品质量有所提高。
环氧树脂简介 环氧树脂是一种分子内含有两个或两个以上的环氧基，并以脂肪族、脂环族或芳香碳键为骨架并能通过环氧基团反应形成热固性树脂的低聚物。它具有良好的粘接性、电绝缘性、低收缩性、化学稳定性、耐高低温性、耐磨性等优异性能。环氧树脂通常作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。全球各品种占环氧树脂总量的比例顺次为:双酚A型环氧树脂、阻燃溴化环氧树脂、酚醛型环氧树脂、脂环族环氧树脂等。固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。 环氧树脂使用时必须加入固化剂，优良的固化剂能赋予环氧树脂固化产物具有优异性能，通过固化反应，使环氧树脂生成立体网状结构的产物，成为具有真正使用价值的环氧树脂材料。开发新型固化剂远比开发新型环氧树脂更为重要。 1环氧固化剂的分类 （1) 按酸碱性质分为碱性和酸性两类 碱性固化剂:包括脂肪二胺、多胺、芳香族多胺、双氰双胺、咪唑类、改性胺类。 酸性固化剂:包括有机酸酐、三氟化硼及其络合物。 （2) 按固化机理分为加成型和催化型 加成型固化剂:包括脂肪胺类、芳香族、脂肪环类、改性胺类、酸酐类、低分子聚酰胺和潜伏性胺; 催化型固化剂:包括三级胺类和咪唑类。 （3) 根据多元分类法分为显在型和潜伏型 显在型固化剂：芳香胺、脂环胺、聚酰胺、酸酐、酚醛、聚硫醇及催化型; 潜伏型固化剂：双氰胺、有机酸酰肼及酮亚胺微胶囊。 2固化剂改性研究 目前，有关环氧树脂固化剂的研究内容主要是改善环氧树脂的脆性、耐温性、耐候性、固化速度等方面的缺陷，提高其性能。固化剂改性的主要方法是通过化学反应在原有固化剂结构中引入新的官能团或特殊结构以及合成新的固化剂品种。 （1）多元胺类固化剂改性研究
