环氧树脂灌封胶是指以环氧树脂为主要成份，添加各类功能性助剂，配合合适的固化剂制作的一类环氧树脂液体封装或灌封材料。已广泛地用于电子器件制造业，是电子工业不可缺少的重要绝缘材料。它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。环氧灌封胶应用范围广，技术要求千差万别，品种繁多。从固化条件上分有常温固化和加热固化两类。
一、选用环氧树脂灌封胶时应考虑的问题：
1、使用产品对于灌封胶性能的要求例如：使用温度、冷热交变情况、元器件承受内应力情况、户外使用还是户内使用、受力状况、是否要求环保、阻燃和导热、颜色要求等等。
2、产品使用的灌封工艺：手动或自动灌胶，室温或加温固化，混合后施胶的所需时间，胶体凝固时间，完全固化时间等。

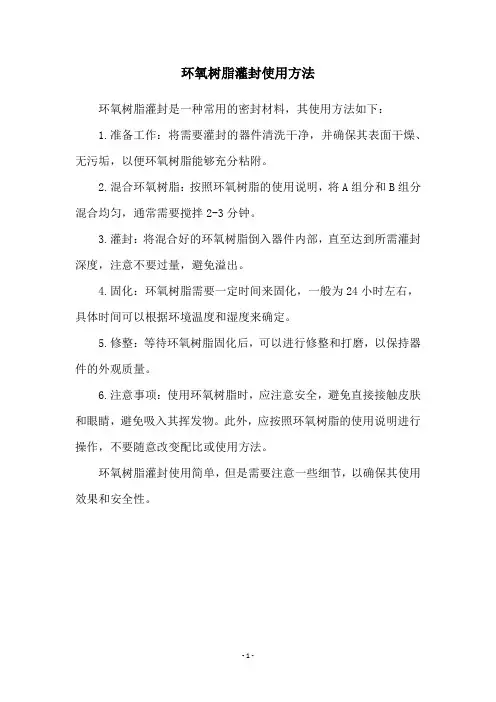

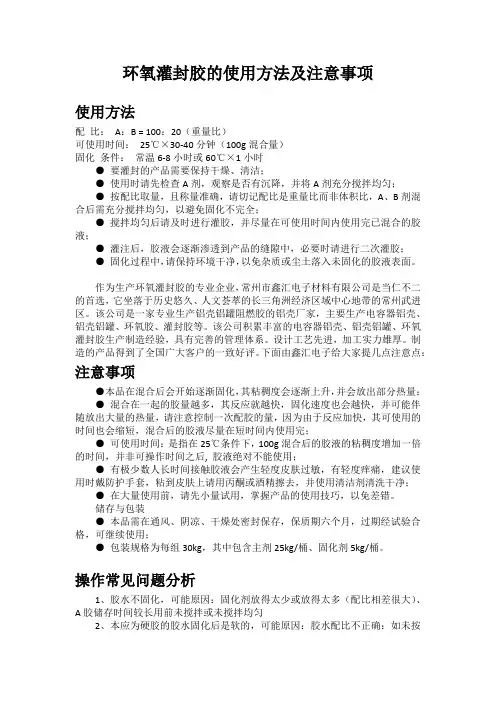

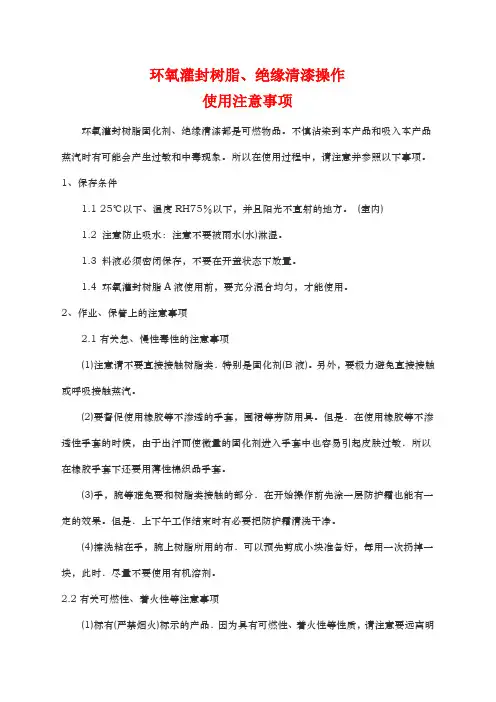

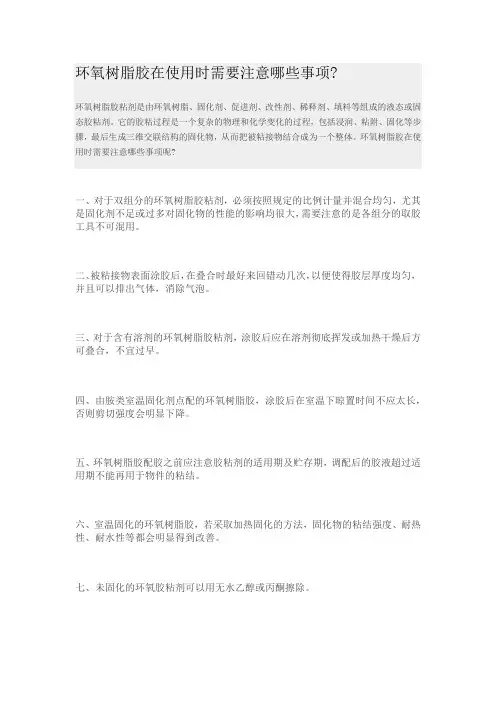

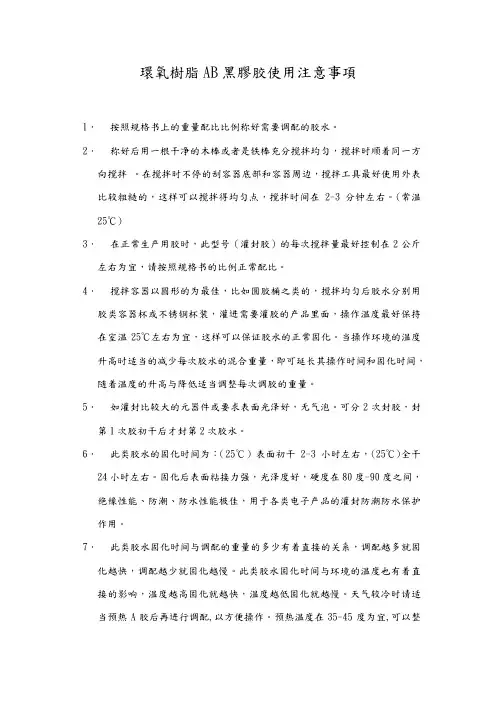

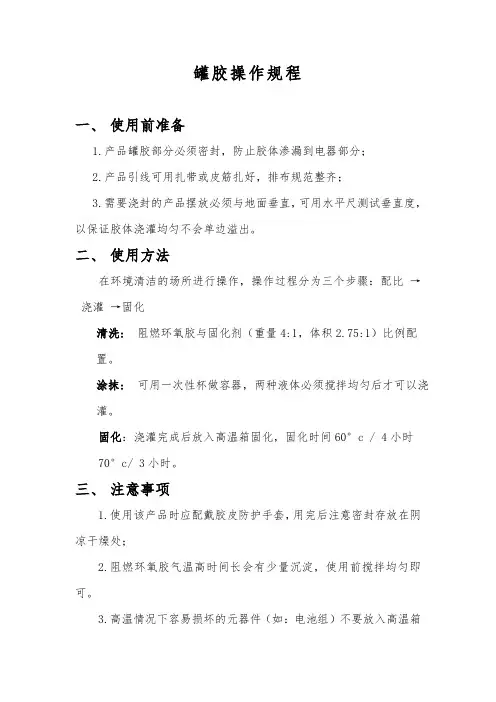

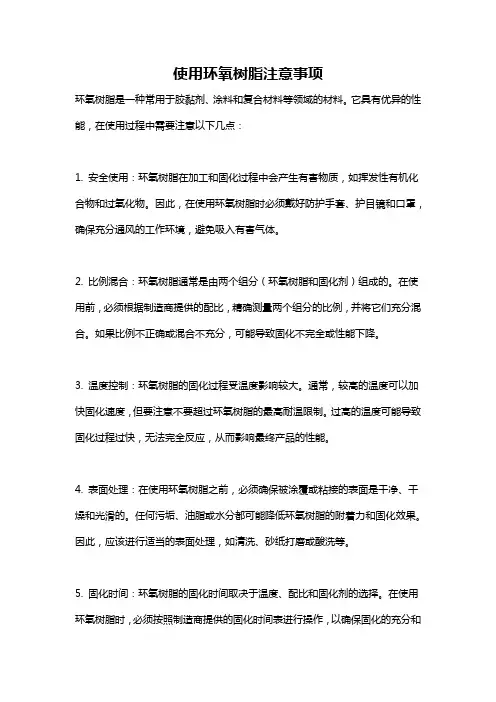

二、环氧树脂灌封胶使用步骤：
●要保持需灌封产品的干燥和清洁；
●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀；
●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全；
●搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液；
●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶；
●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。

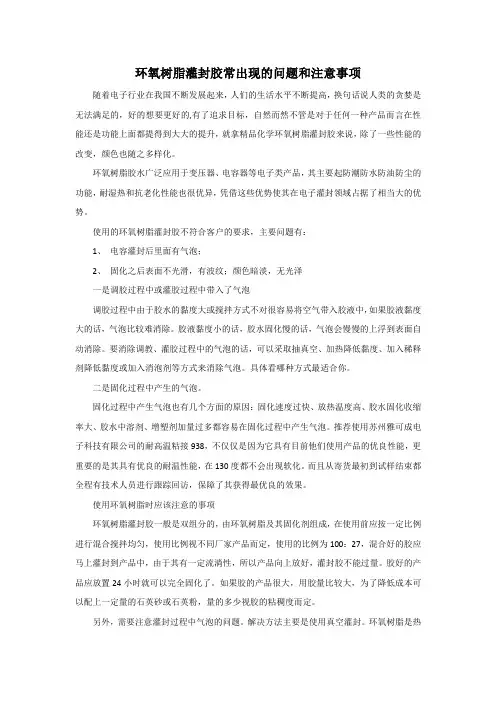

环氧树脂灌封胶操作常见问题分析：
1、胶水不固化，可能原因：固化剂放得太少或放得太多（配比相差很大）、A胶储存时间较长用前未搅拌或未搅拌均匀
2、本应为硬胶的胶水固化后是软的，可能原因：胶水配比不正确：如未按重量比配比或偏差较大（固化剂多了或少了都会有可能有此情况）、A胶储存时间较长用前未搅拌或未搅拌均匀
3、有些胶水固化了，有些胶水没有固化或固化不完全，可能原因：搅拌不均匀、A胶储存时间较长用前未搅拌或未搅拌均匀
4、固化后胶水表面很不平整或气泡很多，可能原因：固化太快、加温固化温度过高、接近或超过操作时间灌封点胶
5、固化后胶水表面有油污状，可能原因：灌胶过程有水、过于潮湿、A胶储存时间较长用前未搅拌或未搅拌均匀
变压器专用黑色环氧树脂灌封胶 【环氧树脂阻燃电子灌封胶特点】 ●本品为黑色环氧灌封胶，混合粘度适中，流动性好，容易渗透进产品的间隙中，成形工艺简单； ● A、B两组份混合后，可操作时间长，可常温固化，亦可加温固化，固化速度适中； ●固化物表面平整无气泡，有很好的光泽，耐酸碱，防潮绝缘，固化后硬度较高； ●固化物有阻燃性能，耐酸碱性能好，防潮防水防油防尘性能佳，耐湿热和大气老化； ●胶水咨询研泰小宋136-866-218-64 ●固化物电气性能优良，收缩率低，粘接强度高，耐冷热循环和大气老化性 好，固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性。 【环氧树脂阻燃电子灌封胶应用】 ●电子元器件的阻燃、绝缘、防潮、防水灌封： ●凡需要灌注密封、封装保护、绝缘防潮的电子类或其它类产品均可使用； ●广泛应用于变压器，继电器，调节器和固态继电器、高压开关，绝缘子， 互感器，阻抗器，电缆头，电子器件、元件的密封或包封和塑封，报警器、固体电源、FBT回扫变压器、聚焦电位器、摩托车、汽车等机动车辆点火线圈，电机封装，温度变送器、线路板封闭、滤波器、封装太阳能电池板、电源组件、煤矿安全巡查系统等。 ●不适用于有弹性或软质外壳类产品的灌封。 【环氧树脂阻燃电子灌封胶外观及物性】 产品型号：TH-871，详情参数欢迎来电咨询：0769-2638-2628 【环氧树脂阻燃电子灌封胶固化后特性】 ●要灌封的产品需要保持干燥、清洁； ●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀再倒胶液； ●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合 后需充分搅拌均匀，以避免固化不完全； ●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶； 【环氧树脂阻燃电子灌封胶注意事项】 ●在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。 ●混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随 放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完； ●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。 ●胶水咨询研泰小宋136-866-218-64
环氧树脂的主要应用领域 环氧树脂优良的物理机械和电绝缘性能、与各种材料的粘接性能、以及其使用工艺的灵活性是其他热固性塑料所不具备的。因此它能制成涂料、复合材料、浇铸料、胶粘剂、模压材料和注射成型材料，在国民经济的各个领域中得到广泛的应用。 ①涂料 环氧树脂在涂料中的应用占较大的比例，它能制成各具特色、用途各异的品种。其共性： (1)耐化学品性优良，尤其是耐碱性。 (2)漆膜附着力强，特别是对金属。 (3)具有较好的耐热性和电绝缘性。 (4)漆膜保色性较好。 但是双酚A型环氧树脂涂料的耐候性差，漆膜在户外易粉化失光又欠丰满，不宜作户外用涂料及高装饰性涂料之用。因此环氧树脂涂料主要用作防腐蚀漆、金属底漆、绝缘漆，但杂环及脂环族环氧树脂制成的涂料可以用于户外。 ②胶粘剂 环氧树脂除了对聚烯烃等非极性塑料粘结性不好之外，对于各种金属材料如铝、钢、铁、铜；非金属材料如玻璃、木材、混凝土等；以及热固性塑料如酚醛、氨基、不饱和聚酯等都有优良的粘接性能，因此有万能胶之称。环氧胶粘剂是结构胶粘剂的重要品种。 环氧树脂胶粘剂的主要用途见表l-1、表l-2及表l-3。 表1-1 环氧树脂胶粘剂的主要用途
③电子电器材料 由于环氧树脂的绝缘性能高、结构强度大和密封性能好等许多独特的优点，已在高低压电器、电机和电子元器件的绝缘及封装上得到广泛应用，发展很快。主要用于： (1)电器、电机绝缘封装件的浇注。如电磁铁、接触器线圈、互感器、干式变压器等高低压电器的整体全密封绝缘封装件的制造。在电器工业中得到了快速发展。从常压浇注、真空浇注已发展到自动压力凝胶成型。 表1-2 环氧胶粘剂在土木建筑上的主要用途 表1-3 环氧胶粘剂在汽车上的主要用途
环氧树脂灌封胶是指以环氧树脂为主要成份，添加各类功能性助剂，配合合适的固化剂制作的一类环氧树脂液体封装或灌封材料。已广泛地用于电子器件制造业，是电子工业不可缺少的重要绝缘材料。它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。环氧灌封胶应用范围广，技术要求千差万别，品种繁多。从固化条件上分有常温固化和加热固化两类。 一、选用环氧树脂灌封胶时应考虑的问题： 1、使用产品对于灌封胶性能的要求例如：使用温度、冷热交变情况、元器件承受内应力情况、户外使用还是户内使用、受力状况、是否要求环保、阻燃和导热、颜色要求等等。 2、产品使用的灌封工艺：手动或自动灌胶，室温或加温固化，混合后施胶的所需时间，胶体凝固时间，完全固化时间等。 二、环氧树脂灌封胶使用步骤： ●要保持需灌封产品的干燥和清洁； ●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀； ●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全； ●搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液； ●灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶； ●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。 环氧树脂灌封胶操作常见问题分析： 1、胶水不固化，可能原因：固化剂放得太少或放得太多（配比相差很大）、A胶储存时间较长用前未搅拌或未搅拌均匀 2、本应为硬胶的胶水固化后是软的，可能原因：胶水配比不正确：如未按重量比配比或偏差较大（固化剂多了或少了都会有可能有此情况）、A胶储存时间较长用前未搅拌或未搅拌均匀 3、有些胶水固化了，有些胶水没有固化或固化不完全，可能原因：搅拌不均匀、A胶储存时间较长用前未搅拌或未搅拌均匀 4、固化后胶水表面很不平整或气泡很多，可能原因：固化太快、加温固化温度过高、接近或超过操作时间灌封点胶 5、固化后胶水表面有油污状，可能原因：灌胶过程有水、过于潮湿、A胶储存时间较长用前未搅拌或未搅拌均匀
环氧树脂胶(epoxy resin adhesive)一般是指以环氧树脂为主体所制得的胶粘剂,环氧树脂胶一般还应包括环氧树脂固化剂，否则这个胶就不会固化。 1种类折叠编辑本段 环氧树脂胶又分为软胶和硬胶。 1、环氧树脂软胶: 它是一种液型，双组份、软性自干型软胶，无色、透明、具有弹性，轻度划擦表 面即自行恢复原形。适用于涤纶、纸张、塑料等标牌装饰。 2、环氧树脂硬胶: 它是一种液型，双组份硬性胶，无色、透明，适用于金属标牌同时可制作各种水 晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。 2分类折叠编辑本段 环氧树脂的分类目前尚未统一，一般按照强度、耐热等级以及特性分类，环氧树脂的主要品种有16种，包括通用胶、结构胶、耐温胶、耐低温胶、水下，潮湿 面用胶、导电胶、光学胶、点焊胶、环氧树脂胶膜、发泡胶、应变胶、软质材料 粘接胶、密封胶、特种胶、被固化胶、土木建筑胶16种。 对环氧树脂胶黏剂的分类在行业中还有以下几种分法: 1、按其主要组成，分为纯环氧树脂胶黏剂和改型环氧树脂胶黏剂; 2、按其专业用途，分为机械用环氧树脂胶黏剂、建筑用环氧树脂胶黏剂、电子 眼环氧树脂胶黏剂、修补用环氧树脂胶黏剂以及交通用胶、船舶用胶等; 3、按其施工条件，分为常温固化型胶、低温固化型胶和其他固化型胶; 4、按其包装形态，可分为单组分型胶、双组分胶和多组分型胶等; 还有其他的分法，如无溶剂型胶、有溶剂型胶及水基型胶等。但以组分分类应用较多。 3特性折叠编辑本段 1. 基本特性:双组份胶水，需AB混合使用，通用性强，可填充较大的空隙
2. 操作环境:室温固化，室内、室外均可，可手工混胶也可使用AB胶专用设备(如AB胶枪 3. 适用温度一般都在-50至+150度 4. 适用于一般环境，防水、耐油，耐强酸强碱 5. 放置于避免阳光直接照射的阴凉地方，保质期限12个月 1、环氧树脂胶是在环氧树脂的基础上对其特性进行再加工或改性，使其性能参 数等符合特定的要求，通常环氧树脂胶也需要有固化剂搭配才能使用，并且需要混合均匀后才能完全固化，一般环氧树脂胶称为A胶或主剂，固化剂称为B胶或固化剂(硬化剂)。 2、反映环氧树脂胶固化前的主要特性有:颜色、粘度、比重、配比、凝胶时间、可使用时间、固化时间、触变性(止流性)、硬度、表面张力等。 粘度(Viscosity):是指胶体在流动中所产生的内部摩擦阻力，其数值由物质种 类、温度、浓度等因素决定。 凝胶时间:胶水的固化是从液体向固化转化的过程，从胶水开始反应起到胶体趋 向固体时的临界状态的时间为凝胶时间，它由环氧树脂胶的混合量、温度等因素决定。 触变性:该特性是指胶体受外力触动(摇晃、搅拌、振动、超声波等)时，随外力作用由稠变稀，当外界因素停止作用时，胶体又恢复到原来时的稠度的现象。 硬度(Hardness):是指材料对压印、刮痕等外力的抵抗能力。根据试验方法不同 有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验，邵氏硬度计可分 为A型、C型、D型，A型用于测量软质胶体，C和D型用于测量半硬和硬质胶体。 表面张力(Surface tension):液体内部分子的吸引力使表面上的分子处于向内 一种力作用下，这种力使液体尽量缩小其表面积而形成平行于表面的力，称为表面张力。或者说是液体表面相邻两部分间单位长度内的相互牵引力，它是分子力的一种表现。表面张力的单位是N/㎡。表面张力的大小与液体的性质、纯度和 温度有关。 3、反映环氧树脂胶固化后特性的主要特性有:电阻、耐电压、吸水率、抗压强度、拉伸(引张)强度、剪切强度、剥离强度、冲击强度、热变形温度、玻璃化转变温度、内应力、耐化学性、伸长率、收缩系数、导热系数、诱电率、耐候性、耐老 化性等。
双酚A型环氧树脂胶粘剂的合成及配制 段国红赵玉英王二兵 ( 太原科技大学化学与生物工程学院，山西太原 030021) 摘要以苯酚与丙酮为原料，以硫酸为催化剂，在助催化剂甲苯的作用下合成了 2，2 －二羟苯基丙烷，即双酚 A。研究了硫酸的滴加速度、助催化剂甲苯的用量、反应温度、反应时间对双酚 A 收率的影响，并得出最佳的反应条件为:硫酸约每 min 13 滴，甲苯与苯酚质量比为1∶ 4，反应时间为 2 h，反应温度为 35℃。收率为 22． 78%。双酚 A 的熔点为154 ～ 158℃。通过对所得产品的红外光谱与双酚 A 的标准红外光谱对比，可以基本证明所合成的产物就是双酚 A。利用所合成的双酚 A 与环氧氯丙烷反应，采用一步法合成路线，制备了双酚 A 型环氧树脂，合成过程中对双酚 A 与环氧氯丙烷的配比、碱的用量和反应温度等因素对其环氧值的影响进行了分析讨论。所制备的环氧树脂的环氧值为 0．475，配制的胶粘剂的室温固化时间为 3 h。在外力作用下，两铝片粘结的固化时间为 2． 0 h，无外力作用时，两铝片粘结的固化时间为 2． 5 h。对玻璃与铜电极进行粘结的室温固化时间为 3． 5 h，玻璃与铝电极粘结的固化时间为3． 5 h。 关键词双酚 A 环氧树脂胶粘剂 环氧树脂胶粘剂又称环氧胶粘剂，简称环氧胶。自 20 世纪 50 年代开始应用以来，发展迅速，已经众所周知，几乎无所不粘，一直受宠不衰，是性能较为全面、应用相对广泛的一类胶粘剂，素有“万能胶”和“大力胶”之美称。 在合成胶粘剂中环氧胶粘剂具有粘结力大、粘结强度高、固化收缩小、电性能优良、尺寸稳定好、抗蠕变性能强、耐化学介质、毒害性很低，无环境污染等优点。对金属、木材、塑料、玻璃、陶瓷、复合材料、混凝土、橡胶、织物等多种材料都具有良好的粘结能力。除了粘结性能之外，还有密封、堵漏、绝缘、防松、防腐粘涂、耐磨、导电、导磁、导热、固定、加固修补、装饰等作用。因此在航空、机械、石油、轻工、水力、化工、冶金、农机、铁路、医疗器械、工艺美术、文物修复、文体用品、日常生活等诸多领域都得到了极为广泛和非常成功的应用［1］。 1 实验部分 1． 1 实验主要试剂 苯酚( 化学纯) ，双酚 A，丙酮，甲苯，苯，98% 硫酸，环氧氯丙烷，氢氧化钠，乙二胺，邻苯二甲酸二丁酯，碳酸钙，酚酞指示剂，试剂均为分析纯。 1． 2 实验设备及仪器 MH － 250 调温型电热套( 北京科伟永兴仪器有限公司) ，XKJ －1 增力电动搅拌器( 姜堰市新康医疗器械有限公司) ，78 －1 磁力加热搅拌器( 苏州威尔实验用品有限公司) ，SGW X －4 显微熔点仪( 上海精密科学仪器有限公司) ，JM628 便携式数字温度计( 天津今明仪器有限公司) ，S． C． 202 型电热恒温干燥箱( 浙江省嘉兴县新胜电热仪器厂制造) ，MB － 104 型傅里叶变换红外光谱仪( 天津港东科技发展股份有限公司) 。 1． 3 双酚 A 的合成［2 ～7］ 将 30 g 苯酚加入三口烧瓶中，用 8 mL 甲苯将其溶解，在不断搅拌下，加入 12 mL 丙酮。当其全部溶解后，温度达到 15℃时，匀速搅拌下，开始逐滴加入浓硫酸 18 mL。保持反应混和物的温度在 35℃。溶液颜色由无色透明转为橘红色，逐渐变粘，搅拌持续2 h。 将上述液体以细流状倾入150 mL 冰水中并充分搅拌，则溶液中出现黄色的小颗粒状物，静置。待溶液充分冷却后经减压过滤，将滤饼用水洗涤至呈中性，压紧抽干，再用滤纸
编辑本段类型 1、活性氢化物与环氧氯丙烷反应； 2、以过氧化氢或过酸（例如过醋酸）将双键进行液相氧化； 3、双键化合物的空气氧化； 4、由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千 遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良。因而要有的放矢对环氧树脂加以改性。 编辑本段应用特性 1、形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对 形式提出的要求，其范围可以从极低的粘度到高熔点固体。 2、固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～ 180℃温度范围内固化。 3、粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在，使 其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。 4、收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应 或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。 5、力学性能。固化后的环氧树脂体系具有优良的力学性能。 6、电性能。固化后的环氧树脂体系是一种具有高介电性能、耐表面 漏电、耐电弧的优良绝缘材料。 7、化学稳定性。通常，固化后的环氧树脂体系具有优良的耐碱性、 耐酸性和耐溶剂性。像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。 8、尺寸稳定性。上述的许多性能的综合，使环氧树脂体系具有突出 的尺寸稳定性和耐久性。 9、耐霉菌。固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带 条件下使用。
环氧树脂胶固化结构的形成及其性质 1、固化结构的形成: a.加成聚合反应形成的固化结构:环氧基与具有活泼氢的化合物(固化剂)按离子加成聚合反应形成固化结构，亲质子试剂攻击环氧基上电子密度低的碳原子，亲电子试剂的质子攻击环氧基上电子密度高的氧原子; ■多元胺类固化剂:多元胺是一类使用最为广泛的固化剂，品种也非常多，以多元伯胺为例，，反应性高的伯胺基首先与环氧基反应生成仲胺基并产生一个羟基，仲胺基同另外的环氧基反应生成叔胺并产生另一个羟基，生成的羟基可以与环氧基反应参与交联结构的形成;多元胺系列固化剂的反应可以用醇、酚来促进; ■多元羧酸及其酸酐:酸酐作为实用的固化剂使用量大，仅次于多元胺。但是多元羧酸因反应速度慢，很少单独用作固化剂，多用于涂料的展色料制造中作为酯化剂。多元羧酸与环氧树脂的固化发生很多反应。首先是多元羧酸的羧基同环氧基反应，以酯键加成，生成羟基，新生成的羟基和环氧树脂中原来带的羟基同环氧基和羧基反应。同环氧基反应生成醚键，同羧基反应缩合形成酯键，同时产生水，水使环氧基开环生成缩水甘油型羧基末端，这些基本反应的重复最终形成由酯键和醚键组成的交联网状固化结构;
■多元硫醇固化剂:多元硫醇作为固化剂很有特色，单独使用时活性差，室温下反应非常慢，但在适当促进剂存在下形成硫离子，固化反应速度就数倍于多元胺系，固化温度越低，这一特色越是发挥得明显。用叔胺做促进剂时，硫醇首先与叔胺反应形成硫醇离子，再与环氧基反应，另一方面叔胺也可以与环氧基反应形成环氧基阴离子，此阴离子同硫醇进行亲核反应; b.离子聚合反应形成的固化结构: ■阴离子聚合:阴离子聚合催化剂充当亲核试剂的作用，常采用强碱性叔胺，叔胺与环氧基反应所生成的鐊阴离子作为引发剂，使环氧基连锁地连结(增长反应)，最后聚合引发末端的烷基或叔胺解离使聚合停止(终止反应); ■阳离子聚合:阳离子聚合物催化剂种类很多，而与环氧树脂相容少，仅有少数路易氏酸适用，但直接与路易氏酸配合环氧树脂，使用期非常短，操作困难，故通常采用路易氏酸和胺(路易氏碱)中和形成稳定的盐(络合物)，络合物在室温下是稳定的，但加热去迅速固化，起潜伏性固化剂的作用; 2、固化结构形成的形态学(morphology):固化结构不是以化学式所表
校讲义 《水声换能器设计与制作工艺》 实验指导书 水声工程学院 王文芝
目录 1.实验一压电瓷材料主要参数测试 (1) 2.实验二环氧树脂粘结与灌封工艺实验 (4) 3.实验三薄壁圆管换能器的制作 (6) 4.实验四复合棒换能器的制作 (10) 5.实验五聚氨酯橡胶的灌封工艺 (13) 6.实验六薄圆片径向振动换能器的制作 (15) 7.实验七薄长片长度振动换能器的设计与制作 (18) 8.实验八水声换能器电声性能参数测量实验 (20) 9.实验九氯丁橡胶硫化工艺实验 (26) 10.实验十超声应用实验 (27)
实验一、压电瓷材料主要参数测试 一、实验目的：掌握压电瓷材料性能参数的测试方法，了解主要参数的计算方法。 二、实验容： 1.学习实验仪器的使用； 2.用“谐振-反谐振”法测试PZT-4、PZT-5的主要参数； 3.电容电桥测量T C ，δtg ； 4.用NW1232低频频率特性测试仪测量1,,m n m f f f ； 5.用ZJ-3A 型准静态33d 测量仪测量各元件的33d 值。 三、实验仪器： 信号源 GFG ——8250A 一台 毫伏表 DF2175 二台 π型网络转接器 自制 一个 低频频率特性测试仪 NW1232 一台 准静态33d 测量仪 ZJ-3A 一台 电容电桥 一台 四、实验原理：通过“谐振-反谐振”方法，测试压电瓷材料的串联谐振频率s f 、并联谐振频率1s p f f 及等，计算出各主要参数。 实验仪器：
五、仪器连接： 六：实验方法： 1.按图连接好仪器。 2.打开仪器开关，将样品夹到夹持架两顶尖处，注意夹持力要尽量小，以样品不掉下来即可，夹持点应选在样品的中心处。 3.调节输入电压，测量薄圆片和薄长条片材料时，使V=1V ，测量长圆柱试样时，使V=3V 。 4.调节信号频率，按测量参数的需要测出试样的1,,m n m f f f ，测量1,m m f f 时，将转接器开关拨到2T R ，测量n f 时将转接器开关拨到3T R ，注意观察输出电压，当输出电压出现第一个峰值时，此时的信号频率即为m f ，继续调节输入信号频率，当输出电压出现第一个谷值时，此时频率为n f ，当输出电压出现第二个峰值时，此时的输入信号频率为1m f 。 5.用NW1232低频频率特性测试仪测量1,,m n m f f f 时，选扫频方式为“线性”，检波方式为“线性”，调节扫频宽度可观测到频率特性曲线，再将扫频方式改为“手动”，可在相应位置测出1,,m n m f f f 。 6.ZJ-3A 静态33d 测量仪使用方法见附页。 七、实验步骤： 1、用薄圆片试样（PZT-4，PZT-5二种）测试材料的δεσtg k T p ,,,33 2、用薄长方片试样（PZT-4，PZT-5二种）测试材料的3111 31),(,d Y S k E
环氧树脂 目录 材料简介 应用特性 类型分类 使用指南 国内主要厂商 环氧树脂应用领域 环氧树脂行业 材料简介 环氧树脂 是泛指分子中含有两个或两个以 上环氧基团的有机高分子化合 物，除个别外 ，它们 的 相对分子质量 都不高。 环氧树脂的 分子结构是以分子链中含有活泼 的环氧基团为其特征 ，环氧基 团 可以位于分子 链的末端、中间或成环状 结构。由于分子结构中 含有活泼的环氧基团，使 它们可与多 种类型的固化 剂发生交联反应而形成不溶、不 熔的具有三向网状结构的高聚 物。 应用特性 1 、 形式 多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用 对形式提出的要求，其 范围可以从极 低的粘度到高熔点固 体。 2 、 固化方便。选用各种不同的 固化剂，环氧树脂体系几乎可 以在 0 ～ 180 ℃温度范围内固化 。 3 、 粘 附力强。环氧树脂分子链中固有的极 性羟基和醚键的存在，使其对各种物质 具有很高的 粘附力。环氧 树脂固化时的收缩性低，产生的 内应力小，这也有助于提高 粘 附强度。 4 、 收缩 性低。 环氧树脂和所用的固化剂的反应是 通过直接加成反应或树脂分子中 环氧基的 开 环聚合反应来 进行的，没有水或其它挥发性副 产物放出。它们和不饱和聚 酯 树脂、酚醛树脂相比， 在固化过程中 显示出很低的收缩性（小于 2%）。 5 、 力学性能。固化后的环氧 树脂体系具有优良的力学性 能。 6 、 电性能 。固化后的环氧树脂体系是一 种具有高介电性能、耐表面漏电、耐电弧 的优良绝 缘 材 料。 7 、 化学 稳定性。通常，固化后的环氧树脂体系具有优良的耐 碱性、耐酸性和耐溶剂性。像固 化环氧体系的 其它性能一样， 化学 稳定性也取决于所选用的树脂和 固化剂。 适当地选用 环氧树脂 和 固化剂，可以 使其具有特殊的化学稳定性 能。 8 、 尺寸稳定性。上述的许多 性能的综合，使环氧树脂体系 具 有突出的尺寸稳定性和耐久性 。 9 、 耐霉菌。固化的环氧树脂 体系耐大多数霉菌，可以在苛 刻 的热带条件下使用。 类型分类 根据分子 结构，环氧树脂大体上可分为五 大类： 1 、 缩水甘油醚类环氧树脂 2 、 缩水甘油酯类环氧树脂 3 、 缩水甘油胺类环氧树脂 4 、 线型脂肪族类环氧树脂 5 、 脂环族类环氧树脂
L E D封装所使用环氧树脂胶的组成材料
LED封装所使用环氧树脂胶的组成材料一般使用的封装胶粉中除了环氧树脂之外，还含有硬化剂、促进剂、抗燃剂、偶合剂、脱模剂、填充料、颜料、润滑剂等成分，现分别介绍如下： 1 环氧树脂(EPOXY RESIN) 使用在封装塑粉中的环氧树脂种类有双酚A系(BISPHENOL-A)、NOVOLAC EPOXY、环状脂肪族环氧树脂(CYCLICALIPHATIC EPOXY)、环氧化的丁二烯等。封装塑粉所选用的环氧树脂必须含有较低的离子含量，以降低对半导体芯片表面铝条的腐蚀，同时要具有高的热变形温度，良好的耐热及耐化学性，以及对硬化剂具有良好的反应性。可选用单一树脂，也可以二种以上的树脂混合使用。 2 硬化剂(HARDENER) 在封装塑粉中用来与环氧树脂起交联(CROSSLINKING)作用的硬化剂可大致分成两类: (1)酸酐类(ANHYDRIDES); (2)酚树脂(PHENOLICNOVOLAC)。 以酚树脂硬化和酸酐硬化的环氧树脂系统有如下的特性比较：●弗以酚树脂硬化的系统的溢胶量少，脱模较易，抗湿性及稳定性均较酸酐硬化者为佳；●以酸酐硬化者需要较长的硬化时间及较高温度的后硬化(POSTCURE)；●弗以酸酐硬化者对表面漏电流敏感的元件具有较佳的相容性；●费以酚树脂硬化者在150-175~C之间有较佳的热稳定性，但温度高于175~(2则以酸酐硬化者为佳。
硬化剂的选择除了电气性质之外，尚要考虑作业性、耐湿性、保存性、价格、对人体安全性等因素。 3 促进剂(ACCELERATO OR CATALYST) 环氧树脂封装塑粉的硬化周期(CURING CYCLE)约在90-180秒之间，必须能够在短时间内硬化，因此在塑粉中添加促进剂以缩短硬化时间是必要的。 现在大量使用的环氧树脂塑粉，由于内含硬化剂、促进剂，在混合加工(COMPOUNDING)后已成为部分交联的B-STAGE树脂。在封装使用完毕之前塑粉本身会不断的进行交联硬化反应，因此必须将塑粉贮存于5℃以下的冰柜中，以抑制塑粉的硬化速率，并且塑粉也有保存的期限。如果想制得不用低温保存，且具有长的保存期限(LNOG SHELFLIFE)的塑粉，则一定要选用潜在性促进剂(LATENT CATALYST)，这种促进剂在室温中不会加速硬化反应，只有在高温时才会产牛促进硬化反应的效果。目前日本已有生产不必低温贮存的环氧树脂胶粉，其关键乃在潜在性促进剂的选用。 4 抗燃剂(FLAME RETARDANT) 环氧树脂胶粉中的抗燃剂可分成有机与无机两种。有机系为溴化的环氧树脂或四溴化双酚A(TETRABROMOBISPHENOL A)。无机系则为三氧化二锑(Sb203)的粉末。二者可分开单独使用，也可合并使用，而以合并使用的抗燃剂效果为佳。 5 填充料(LILLER) 在封装塑粉中，填充料所占的比例最多，约在70％左右，因此填充料在封装朔粉中扮演着十分重要的角色。

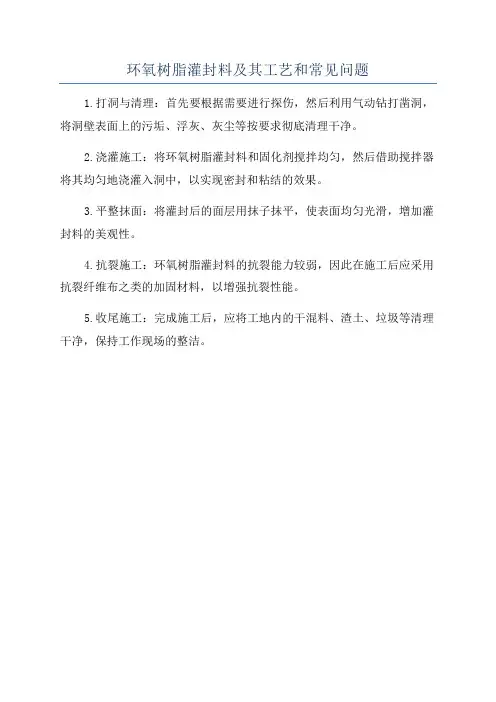

环氧树脂灌封料及其工艺和常见问题 1、封装技术变革史 在电子封装技术领域曾经出现过两次重大的变革。第一次变革出现在20世纪70年代前半期，其特征是由针脚插入式安装技术(如DIP)过渡到四边扁平封装的表面贴装技术(如QFP)；第二次转变发生在20世纪90年代中期，其标志是焊球阵列．BGA型封装的出现，与此对应的表面贴装技术与半导体集成电路技术一起跨人21世纪。随着技术的发展，出现了许多新的封装技术和封装形式，如芯片直接粘接、灌封式塑料焊球阵列(CD-PBGA)、倒装片塑料焊球阵列(Fc-PBGA)、芯片尺寸封装(CSP)以及多芯片组件(MCM)等，在这些封装中，有相当一部分使用了液体环氧材料封装技术。汉高达告诉您灌封，就是将液态环氧树脂复合物用机械或手工方式灌入装有电子元件、线路的器件内，在常温或加热条件下同化成为性能优异的热同性高分子绝缘材料。 2、产品性能要求 灌封料应满足如下基本要求：性能好，适用期长，适合大批量自动生产线作业；黏度小，浸渗性强，可充满元件和线间；在灌封和固化过程中，填充剂等粉体组分沉降小，不分层；固化放热峰低，固化收缩小；同化物电气性能和力学性能优异，耐热性好，对多种材料有良好的粘接性，吸水性和线膨胀系数小；在某些场合还要求灌封料具有难燃、耐候、导热、耐高低温交变等性能。 在具体的半导体封装中，由于材料要与芯片、基板直接接触，除满足上述要求外，还要求产品必须具有与芯片装片材料相同的纯度。在倒装芯片的灌封中，由于芯片与基板间的间隙很小，要求灌封料的黏度极低。为了减少芯片与封装材料间产生的应力，封装材料的模量不能太高。而且为了防止界面处水分渗透，封装材料与芯片、基板之间应具有很好的粘接性能。 3、灌封料的主要组份及作用 灌封料的作用是强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。 环氧树脂灌封料是一多组分的复合体系，它南树脂、固化剂、增韧剂、填充剂等组成，对于该体系的黏度、反应活性、使用期、放热量等都需要在配方、工艺、铸件尺寸结构等方面作全面的设计，做到综合平衡。 3.1 环氧树脂 环氧树脂灌封料一般采用低分子液态双酚A型环氧树脂，这种树脂黏度较小，环氧值高。常用的有E．54、E-51、E-44、E-42。在倒装芯片下填充的灌封中，由于芯片与基板之间的间隙很小，因此要求液体封装料的黏度极低。故单独使用双酚A型环氧树脂不能满足产品要求。为了降低产品黏度，达到产品性能要求，我们可以采用组合树脂：如加入黏度低的双酚F型环氧树脂、缩水甘油酯型树脂以及具有较高耐热、电绝缘性和耐候性的脂环族环氧化物。其中，脂环族环氧化物本身还具有活性稀释剂的作用。 3.2 固化剂 同化剂是环氧灌封料配方中的重要成分，固化物性能很大程度取决于固化剂的结构。 (1)室温同化一般采用脂肪族多元胺做固化剂，但这类固化剂毒性大、刺激性强、放热激烈，同
环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
Hasuncast3010（A/B） 常温固化高透明环氧树脂 应用：电子产品灌封和密封 类型：双组分环氧树脂 概述：Hasuncast3010是一种100%未填充的固体环氧树脂或浸渍材料，具有优良的物理和电子性能，能快速固化和还原，完全固化后透明度好，光泽度优良。 绝缘性能：3010的体积电阻率1.6X1017ohm-cm,绝缘常数为3.7，绝缘性能将是优越的。 一致性：3010将确保产品在灌封前后电气性能的一致性。 温度范围：－40℃ｔｏ＋110℃。 固化时间：在２５℃室温中6小时表干，1-2天固化。 如需加速固化，请先静置30分钟，然后55度加热2小时，冷却至室温即可。 操作时间：在２５℃室温中1小时。 固化表面：无论在室温或加热固化情况下，表面光滑平整。 混合说明： １、将3010A，B按重量比2：1称量好。 ２、彻底的混合，将容器的边、底角的原料刮起。 ３、真空下混合２９in.Hg10分钟，真空灌封。 ４、灌入元件或模型之中。 储存和装运：在室温下可储存１年，无装运限制。 备注：3010在混合操作时一定注意混合均匀，否则可能出现胶块不干、未完全固化等现象！在混合前确保A胶和B胶无沉淀。将A，B称量准确，充分混合（为了确保混合均匀，建议混合5分钟左右） 包装：Ａ、Ｂ分别装在各自的容器中，两组分为一套，现有A胶10kg包装。B胶5kg包装。 固化前性能参数：Part A Part B 颜色，可见透明透明 粘度（cps）80070ASTM D2393 比重（g/cm3) 1.120.95 混合粘度(cps)540 可操作时间（25℃）小时1 胶化时间（25℃）小时3-4 保质期（25℃）12个月 固化后性能参数： 物理性能 硬度测定（丢洛修氏D）80ASTM D2240
环氧树脂简介 Prepared on 22 November 2020
环氧树脂 环氧树脂是泛指分子中含有两个或两个以上环氧基团的，除个别外，它们的都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生而形成不溶、不熔的具有三向网状结构的。 基本概述 凡中含有环氧基团的统称为。固化后的环氧树脂具有良好的物理、性能，它对和非金属材料的面具有优异的粘接强度，介电性能良好，变定收缩率小，尺寸稳定性好，高，柔韧性较好，对碱及大部分稳定[1]，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、等用途。 国内研究 我国自1958年开始对环氧树脂进行了研究，并以很快的速度投入了工业生产，至今已在全国各地蓬勃发展，除生产普通的-环氧型环氧树脂外，也生产各种类型的新型环氧，以满足国防建设及国家经济各部门的急需。 基本分类 分类标准 环氧树脂的分类目前尚未统一，一般按照强度、耐热等级以及特性分类，环氧树脂的主要品种有16种，包括通用胶、结构胶、耐温胶、耐低温胶、水中及潮湿面用胶、、、点焊胶、环氧树脂胶膜、、应变胶、软质材料粘接胶、密封胶、特种胶、潜伏性固化胶、土木建筑胶16种。 几种分类 对环氧树脂胶黏剂的分类在行业中还有以下几种分法： 1、按其主要组成分为纯环氧树脂胶黏剂和改性环氧树脂胶黏剂； 2、按其专业用途分为机械用环氧树脂胶黏剂、建筑用环氧树脂胶黏剂、电子眼环氧 树脂胶黏剂、修补用环氧树脂胶黏剂以及交通用胶、船舶用胶等；
3、按其施工条件分为常温固化型胶、低温固化型胶和其他固化型胶； 4、按其包装形态可分为单组分型胶、双组分胶和多组分型胶等； 还有其他的分法，如无溶剂型胶、有溶剂型胶及水基型胶等。但以组分分类应用较多。 理化性质 物质特性 环氧树脂具有仲羟基和，仲羟基可以与异氰酸酯反应。环氧树脂作为多元醇直接加入聚氨酯胶黏剂含羟基的组分中，使用此方法只有羟基参加反应，环氧基未能反应。 用酸性树脂的、羧基，使环氧开环，再与聚氨酯胶黏剂中的异氰酸酯反应。还可以将环氧树脂溶解于乙酸乙酯中，添加磷酸加温反应，其加成物添加到聚氨酯胶黏剂中;胶的初黏; 耐热以及水解稳定性等都能提高0 r还可用醇胺或胺反应生成多元醇，在加成物中有叔氮原子的存在，可加速NCO反应。 用环氧树脂作多羟基组分结合了聚氨酯与环氧树脂的优点，具有较好的粘接强度和耐化学性能，制造聚氨酯胶黏剂使用的环氧树脂一般采用EP-12、EP-13、EP-16和EP-20等品种。 改性方法 1．选择； 2．添加反应性稀释剂； 3．添加填充剂； 4．添加特种热固性或； 5．改良环氧树脂本身。 生产应用 生产情况
环氧树脂胶配方参考 金属与塑料制品粘接用胶黏剂 HYJ-6环氧胶黏剂 配方 组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 邻苯二甲酸二丁酯15 四乙烯五胺13 氧化铝粉25 制备及固化将配方中前4种组分调制均匀，粘接前加入四乙烯五胺，混合均匀后，即得用于 粘接。粘接后，稍加压力，室温固化2～3d，或70℃固化24h。 用途本胶用于金属与玻璃钢的粘接。 J-37胶 配方 E-44环氧树脂100 间苯二胺15 邻苯二胺15 制备及固化按比例配制，低温保存。固化为80℃时6h。 用途本胶用于粘接金属、玻璃钢等材料。 HYJ-29胶 配方
组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 液体羧基丁腈橡胶16 2-乙基-4-甲基咪唑8 三氧化三铝粉25 制备及固化依次称量，混合均匀。固化：70℃下3h。 用途用于粘接金属和玻璃钢。 KH-511胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 间苯二胺11 液体丁腈橡胶-40 18～20 2-乙基-4-甲基咪唑4 制备及固化依次称量，混合均匀。在0.01MPa压力、120℃下固化3h。用途用于各种金属、玻璃钢、陶瓷、热固性塑料等的粘接，强度较高，中等温度固化，使用 工艺简便，可在-60～+150℃下长期使用。 KH-512胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 647酸酐80 液体丁腈20 2-乙基-4-甲基咪唑2 制备及固化依次称量，混合均匀。固化：120℃下3～4h。 用途用于铝与玻璃钢、金属与硬质塑料等粘接。该胶粘接性能好，
在-60～150℃下使用。 SW-2胶 配方 组分用量/g 组分用量/g A、E-51环氧树脂2.0 苯酚-甲醛-四乙烯五胺0.9 聚醚N330 0.4 C、偶联剂KH-550 石英粉0.6 A：B：C=3：1：0.1 DMP-30 0.1 制备及固化按用量分别配制A、B、C三组分，混合均匀即可。适用期：20℃，10g量，10min 。固化：接触压力，常温下2～4h。 用途本胶为常温快速固化胶，在-60～+60℃下使用，用于铝、钢、铜等金属材料及玻璃钢等 的粘接。 粉末环氧黏合剂 配方 组分用量/g 组分用量/g E-42环氧树脂100 铁粉100 双氰胺7 制备及固化先将双氰胺和铁粉混合均匀，再加到低熔点E-42环氧树脂中，制成粉状（或棒 状）环氧黏合剂。
环氧树脂灌封胶与有机硅灌封胶的区别 为了提高电子元器件的可靠性和使用稳定性，人们一般会在其内部灌注一层电子灌封胶，因为电子灌封胶的具有一定的电气绝缘性能以及导热能力，灌封后可有效的提高内部元件以及线路之间的绝缘能力，也起到一定的散热作用，能有效保证电子元器件的使用稳定性。 而常用于电子元器件上的灌封胶主要有两种材质，分别是：环氧树脂材质以及有机硅材质，两种材质的灌封胶根据自身的优缺点，所应用的场合也不一样。比如：环氧树脂材质的灌封胶，其本身具有良好的改性能力，可根据灌封产品的不同随意调整自身的导热系数也具备优秀的电气绝缘能力，不过抗冷热变化能力差，在冷热交变的过程中容易出现细小的裂缝，从而影响电子元器件的防潮能力；固化的胶体硬度也很高，很容易会拉伤电子元器件，硬度过高也难以起到很好的抗冲击能力，一般使用在对环境力学没有太大要求的电子元器件上。如：电容器、互感器以及电子变压器等电子元器件上。 而有机硅材质的灌封胶不仅拥有比环氧树脂更优秀的改性能力和电气绝缘能力，抗冷热冲击能力也相当的优秀，能承受-60℃～200℃的冷热冲击，不开裂，且保持弹性，有提高电子元器件的防潮性能，因为固化后为弹性体，所以灌封在电子元器件内，也能起到很好的抗冲击能力，耐户外紫外线和大气老化性能也十分优异。可广泛适用于各种恶劣环境下工作的电子元器件。如：户外互感器、耐温要求较高的点火线圈以及沿海地区的电子设备。 综合上述，有机硅材质的灌封胶在性能上更加优越于环氧树脂材质的灌封胶，所以追求更好的防护性效果，首选应当是有机硅材质的灌封胶。而我司作为一家专业研发生产有机硅灌封胶的厂家，也会为广大客户提供最优秀的产品用胶解决方案，保护电子元器件免受自然环境的侵害，提高电子元器件的散热能力、防潮能力以及抗震性能，保证电子元器件的使用
热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类 环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。 (3)按环氧复合材料阶性能、成型方法、产品及应用领域的特点，并照顾到习惯上的名称综合考虑可分为：环氧树脂工程塑料、环氧树脂层压塑料、环氧树脂玻璃钢(通用型环氧树脂复合材料)及环氧树脂结构复合材料。 3、环氧树脂复合材料的特性 (1)密度小，比强度和比模量高。高模量碳纤维环氧复合材料的比强度为钢的5倍、铝合金的4倍，钻合金的3．2倍。其比模量是钢、铝合金、钦合金的5．5—6倍。因此，在强度和刚度相同的情况下碳纤维环氧复合材料构件的重量可以大大减轻。这在节省能源、提高构件的使用性能方面，是现有任何金属材料所不能相比的。 (2)疲劳强度高，破损安全特性好。环氧复合材料在静载荷或疲劳载荷作用下，首先在最薄弱处出现损伤，如横向裂纹、界面脱胶、分层、纤维断裂等。然而众多的纤维和界面会阻
环氧树脂的水性改性及应用简述 穆仕敏 高材1205 学号：20120221165 摘要：环氧树脂为多官能度化合物具有高模量、高强度和耐化学性好、热稳定性好，由于本身的高粘结性，高硬度性，还有高韧性而被广泛的运用于涂料、胶粘剂、皮革涂饰剂等方面。环氧树脂不溶于水，而溶剂型环氧树脂往往带有大量的溶剂，对环境产生危害，随着绿色健康越来越受人们的关注，水性环氧树脂的的研究非常具有前景，是践行未来可持续发展道路的重要方式。本文介绍了改性环氧树脂的方法以及水性环氧树脂的优良性质。 关键词：环氧树脂，改性，水性，涂料 一、传统环氧树脂 含双酚A的环氧树脂：有双酚A和环氧氯丙烷缩合生成的环氧树脂为两端有环氧结构的线性的齐聚物 由于环氧树脂中含有苯环，旋转型差，硬度强，所以常常出现了许多改性的环氧树脂，目的是增强其韧性。固化后的环氧树脂具有良好的物理、化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途，但是纯的环氧树脂耐热性和韧性不高，耐湿热性和耐候性差。固体收缩性大，较脆的缺点。 一、环氧树脂改性 2.1、水性环氧树脂乳液的制备方法 环氧树脂本身不溶于水,不能直接加水进行乳化,要制备稳定的水性环氧树脂乳液,必须设法在其分子链中引入强亲水链段或者在体系中加入亲水亲油组分。根据制备方法的不同,环氧树脂水性化有三种方法：机械法、化学改性法和相反转法 2.1.1、机械法 工作原理：将固体环氧树脂预先磨成微米级的环氧树脂粉末,在加热的条件下加入乳化剂水溶液,通过激烈的机械搅拌即可制得水性环氧树脂乳液，提高搅拌分散时的温度可以促进乳化剂分子在环氧树脂微粒
