磁力耦合器在皮带运输机上的应用分析
磁力耦合器在欧美地区已得到了广泛应用，相比较其他的传动方式，其性能优势非常明显。以带式输送机来说，相比较液力耦合器，磁力耦合器在满载启动、启动平稳、过载保护、保护输送带及延长输送带寿命与降低维护保养费用方面，都有明显的优势。本文从结构、工作原理，结合实际的性能表现数据等对对两者进行了比较分析，并通过具体的应用实例来说明磁力耦合器的优势所在。
一、磁力耦合器的结构与性能特点
1、磁力耦合器的结构
磁力耦合器主要由两部分组成：一部分是连接在电机轴端的特殊材料的导体；另一部分是连接在负载端的永磁体。在运行过程中，这两个部分的相对运动产生了一个磁场，在盘状导体中产生涡流。涡流产生的磁场和磁体相互吸引，从而使转子和导体两个部件通过空气间隙传递力矩。
2、磁力耦合器的性能特点
与液力耦合器及其他传动设备相比，磁力耦合器结构紧凑，安装无须其它的附属设备。由于是通过空气间隙传递扭矩，两部件之间没有任何接触，所以无磨损部件，并能减少80%的振动；最大限度的允许偏心；无须润滑；能提供指定的启动方式；容许脉动载荷；能实现软启动、加载启动；过载保护，并且对电机、负载、耦合器没有损害。
磁力耦合器可以使用在任何离心负载的应用中，能够使用在高达6000马力的负载上。因为负载速度改变的同时，电机一直以它额定转速运行，电机发热不再是问题。而且因为这是机械装置，它不会引起谐波干扰。滤波器、变压器以及冷却系统都不需要。在磁力耦合器中，导体盘与磁体盘之间存在滑差，这种滑差会使速度大约比全速时损失1%-2%。
3、磁力耦合器的优点
限矩形磁力耦合器的主要优点有：超负荷扭矩保护；自动重启；柔性启动/停止；降低使用的总成本；允许一定的轴心偏离；减小电机与负载之间的震动；延长密封件与轴承的寿命；安装简便；高效的扭矩传输；允许震动装载；免维护。
二、磁力耦合器性能优势
为了更直观得看到磁力耦合器的优势所在，现将磁力耦合器与液力耦合器及其它类型的传动方式就性能、能效等进行了列表比较，分别见表1、表2。
表1 各种传动方式的性能比较
表2 不同传动方式之间系统总能效比较
在不同传动方式之间做比较时，参考一下各种产品的所有权成本分析是很重要的。这些分析包括了各种技术产品所伴随产生的所有成本。原始的购买成本只占总成本的10%-25%。系统的能效，运行成本（像长期维护要求）、系统寿命和停工期的成本等都应被考虑在内。
通过以上内容及列表介绍，得出磁力耦合器较其它类型的传动设备的优点主要体现在以下几个方面：
（1）柔性启动，启动电流明显降低。柔性启动，保护电机和负载，保护载荷。使用磁力耦合器后，启动时电机加速到最大速度，在耦合磁场的影响下，负载平缓启动、最终加速到接近电机速度。在皮带传送中，减小了启动时及运营中冲击载荷对皮带的影响，延长了皮带的使用寿命。尤其是在带传动中，突然的启动会导致皮带的拉伸和磨损，甚至是发生故障。根据厂家在国外的数据表明：磁力耦合器可以有效的降低30%的皮带基本张力。
在枣矿集团蒋庄煤矿北一皮带上，用磁力耦合器替换了原来的液力耦合器器，该煤矿井下运输机在启动时，启动电流的尖值较以前降低大约20%，而启动
电流高峰持续时间缩短了超过60%。输送带的启动平滑，速度由零逐渐缓慢上升，加速度是连续的，接近于线性加速，实现了无冲击的柔性启动，这样可以大幅延长胶带及电机的使用寿命，并减少了对电网的冲击。
（2）噪声、振动大幅降低，大大延长了电机与负载的使用寿命。80%以上的转动设备都是由于振动而出现故障的，大多数的振动都是因为轴心偏移，另外是由于设备的不平衡和共振。磁力耦合器靠空气间隙传递扭矩，是真正的无机械连接装置。并且使用了无键连接，从而使得连接应力更加均匀，对中性好，承载能力强，装拆方便。实验表明，使用磁力耦合器能减少80%以上的振动。
（3）运行电流有大幅降低、节能。使用磁力耦合器，无需其它附属设备，又大大减少了系统的振动。实际上，国外的研究表明：普遍来说，振动和噪音会造成系统的能耗增加2%~3%。同时，因为液力耦合器用的是弹性联轴器，比起直联的方式，要造成系统3%~5%的额外的能耗。最后，因为液力耦合器的传动效率本身就不是很高，根据我们在国外得出的数据：普遍来说，磁力耦合器比液力耦合器在能耗上会有12%以上的降低。从表2中可以看出，无论是但个设备的能效还是系统的总能效，磁力耦合器的效率都是最高的。这为企业大大降低了能耗，节约了运行成本。
（4）大幅延长故障间隔时间，缩短停机时间。单纯从磁力耦合器连接来说，磁力耦合器基本上不发生故障，由于磁力耦合器靠空气间隙传递扭矩，两部分没有接触，没有磨损部件，从而大大降低了系统中的振动，并延长了电机与变速箱的使用寿命，从而大大降低了出现故障的次数。在发生过载时，能迅速解除耦合，对电机、负载和耦合器都没有损害，只是关闭电机使耦合器复位，清理负载然后重启系统，简洁迅速、精确度高，使平均故障时间大为缩短。而采用液力耦合器，首先是发生过载情况下，液力耦合器要采用喷油的方式泄压来过载保护，既污染环境又要一定的检修更换时间。即便是熟练的工人，从发现故障到恢复运行也要20分钟以上的时间。同时，相比较磁力耦合器，液力耦合器不能有效保护电机和负载的轴承和密封圈，会造成系统的故障率增加。
在枣矿集团蒋庄煤矿北一皮带机上，该皮带机运量为1000T/h，假设故障时间为半个小时，就少采煤500T，以700元/T来算，将造成500T×700元/T=350，000元的损失。即使把平均故障时间减少50%的话，那么所带来的利润也是相当可观的。
（5）绿色环保、无污染。磁力耦合器结构简单，为免维护机械产品，甚至无需润滑，对环境无任何污染损害。
跟磁力耦合器比较起来，其他的产品各有其弊端：
A 液力耦合器需要工作液，这些工作液往往会对环境造成危害；然而液力
耦合器需要经常对工作腔及供油系统进行维护和检修；工作一段时间需要更换工作液，系统需要两个联轴器才能将液力耦合器、电机和工作机连接在一起，增加了轴承磨损、需要较多的停工时间对设备进行检测、维修和更换；工作液温度升高会降低传动效率；当发生过载时，易融塞融化，工作液从孔排出，需要重新加入工作液、安装新的易融塞，清理负载等，工作繁琐且精确度相对较低，平均故障时间要比磁力耦合器长很多。
B弹性联轴器是靠压缩橡胶传递扭矩的，允许一定角度的偏心和偏移，这会大大缩减橡胶的使用寿命，预期寿命最少也要减少50%，并且为了保证联轴器的正常运行，需要定期检测和更换橡胶部件。
C变频器对运行环境要求严格，易受外界的干扰，系统不稳定。需要安装滤波器、变压器、冷却设备等附属装置，使得整个系统变的复杂，这些附属装置对变频器能效的影响是显著的，尽管单看变频器效率还比较高，但实际上总的效率却常常并不高。电子元器件的寿命都比较短，一般每四到七年就需要进行更换或更新。同时，像煤矿等企业，一般工作环境比较恶劣，这会严重影响到变频器的使用效果。
D液粘耦合器，也是需要工作液，且内部结构比液力耦合器还要复杂，所以尽管很多时候说起来效率很高，优点也比较突出，但是实际使用过程中，还是不够稳定，存在不少的弊端，比如容易漏油，不便维修等等。
经过以上的分析，我们不能看出：无论是从单一性能到整体性能，还是从个体的能效到整个系统的能效，磁力耦合器是最好的选择。当考虑到在整个使用寿命中周期中所有的成本的时候，磁力耦合器的优势变得更加显著。
磁力耦合器在实际应用中注意事项 磁力耦合器在实际应用中注意事项，涡流式磁力耦合调速驱动是通过导磁体和永磁体之间的气隙实现由电动机到负载的扭矩传输。该技术实现了电动机和负载侧没有机械联接。其工作原理是一端稀有金属氧化物硼铁钕永磁体和另一端感应磁场相互作用产生扭矩，通过调节永磁体和导磁体之间的气隙就可以控制传递的扭矩，从而实现负载速度调节。 涡流式磁力耦合调速驱动器主要由铜转子、永磁转子和控制器三部分组成。铜转子固定在电动机轴上，永磁转子固定在负载转轴上，铜转子和永磁转子之间有间隙（称为气隙）。这样电动机和负载由原来的机械联接转变为磁联接，通过调节永磁体和导磁体之间的气隙就可实现负载轴上的输出扭矩变化，从而实现负载转速变化。由上面的分析可以知道，通过调整气隙可以获得可调整的、可控制的、可重复的负载转速。 磁感应是通过磁体和导体之间的相对运动产生。也就是说，磁力耦合调速驱动器的输出转速始终都比输入转速小，转速差称为滑差。通常在电动机满转时，涡流式ASD的滑差在
1%--4%之间。通过涡流式ASD，输入扭矩总是等于输出扭矩，因此电动机只需要产生负载所需要的扭矩。涡流式ASD传输能量和控制速度的能力不受电动机轴和负载轴之间由于安装未对准原因而产生的小角度或者小偏移的影响，排除了未对准而产生的振动问题。由于没有机械联接，即使电动机本身引起的振动也不会引起负载振动，使整个系统的振动问题得到有效降低。 涡流式ASD控制器通过处理各种信号实现对负载调速，包括压力、流量、位移等其他过程控制信号。涡流式ASD可以方便地对现有设备进行改造，不需要对现有电动机和供电电源进行任何改动。安装涡流式ASD以后，对整个系统不产生电磁干扰。在大多数情况下，关闭或者拆除现有的过程控制硬件设备即可。负载将在最优化的速度运行，增加能源效率，减少运行和维护成本。 安徽沃弗电力科技有限公司是一家集科研、设计、生产、销售服务为一体的高新技术企业，凭借在永磁传动领域的专业水平和成熟的技术，在工业领域迅速崛起。安徽沃弗电力科技有限公司奉行“进取、求实、严谨、团结” 的方针，不断开拓创新，以技术为核心，视质量为生命，奉用户为上帝，竭诚为您提供性价比最高的永磁产品，高质量的工程改造设计及无微不至的售后服务。
磁力耦合器在皮带运输机上的应用分析 磁力耦合器在欧美地区已得到了广泛应用，相比较其他的传动方式，其性能优势非常明显。以带式输送机来说，相比较液力耦合器，磁力耦合器在满载启动、启动平稳、过载保护、保护输送带及延长输送带寿命与降低维护保养费用方面，都有明显的优势。本文从结构、工作原理，结合实际的性能表现数据等对对两者进行了比较分析，并通过具体的应用实例来说明磁力耦合器的优势所在。 一、磁力耦合器的结构与性能特点 1、磁力耦合器的结构 磁力耦合器主要由两部分组成：一部分是连接在电机轴端的特殊材料的导体；另一部分是连接在负载端的永磁体。在运行过程中，这两个部分的相对运动产生了一个磁场，在盘状导体中产生涡流。涡流产生的磁场和磁体相互吸引，从而使转子和导体两个部件通过空气间隙传递力矩。 2、磁力耦合器的性能特点 与液力耦合器及其他传动设备相比，磁力耦合器结构紧凑，安装无须其它的附属设备。由于是通过空气间隙传递扭矩，两部件之间没有任何接触，所以无磨损部件，并能减少80%的振动；最大限度的允许偏心；无须润滑；能提供指定的启动方式；容许脉动载荷；能实现软启动、加载启动；过载保护，并且对电机、负载、耦合器没有损害。 磁力耦合器可以使用在任何离心负载的应用中，能够使用在高达6000马力的负载上。因为负载速度改变的同时，电机一直以它额定转速运行，电机发热不再是问题。而且因为这是机械装置，它不会引起谐波干扰。滤波器、变压器以及冷却系统都不需要。在磁力耦合器中，导体盘与磁体盘之间存在滑差，这种滑差会使速度大约比全速时损失1%-2%。 3、磁力耦合器的优点 限矩形磁力耦合器的主要优点有：超负荷扭矩保护；自动重启；柔性启动/停止；降低使用的总成本；允许一定的轴心偏离；减小电机与负载之间的震动；延长密封件与轴承的寿命；安装简便；高效的扭矩传输；允许震动装载；免维护。 二、磁力耦合器性能优势 为了更直观得看到磁力耦合器的优势所在，现将磁力耦合器与液力耦合器及其它类型的传动方式就性能、能效等进行了列表比较，分别见表1、表2。
操作规程编号：LX-FS-A26396 皮带输送机技术操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
皮带输送机技术操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 第一条交接班检查 1、巷道支护霸王幢是否完好牢固。 2、逐个托架是否稳固，托滚是否齐全，吊挂装置如钢丝绳，小链卡子等是否完好。 3、机头、机尾、减速机、拉紧装置，止逆装置（吴设计的除外）是否完好。 4、皮带有无损伤，皮带接头是否完好。 5、对各部固定螺丝，基础螺丝，对轮销子，接地线进行检查和紧固。 6、检查信号系统是否准确、可靠。 7、巷道瓦斯含量达0.5%时，不准开机。
第二条起动和运转 1、按规定的声光信号和逆煤流方向，逐台起动皮带输送机。 2、在运转中，皮带有轻微跑偏要经常校正，如遇有严重跑偏时应停机检查。 3、注意各部转动部件的声响，无震动、碰、卡等现象，如有怪音和杂音应停机检查。 4、各部温度正常，滚动轴承温度不超过75C，电动机温升不超过铭牌规定。 5、托滚转动灵活，不灵活和不转动的应及时处理。 6、禁止皮带机上乘人和运送其他物料，运转中不得进行检修工作。 7、凡是从皮带机一侧转到皮带另一侧的地方，都要设置“人行过桥”。
第三代稀土永磁钕铁硼（NdFeB）是当代磁体中性能最强的永磁体，它不仅具有高剩磁，高矫顽力、高磁能积、高性能价格比等特性，而且容易加工成各种尺寸，现已广泛应用于航空、航天、电子、电声、机电、仪器、仪表、天线等，医疗技术及其它需用永磁场的装置的设备中，特别适用于研制高性能、小型化、轻型化的各种换代产品。工作温度80℃～240℃。 钕铁硼（NdFeB）是金属钕、铁、硼和其他微量金属元素构成的合金磁体，是目前磁性最强的稀土永磁，有着高的磁能积（8MGOe-55MGOe）和良好的矫顽力。制造工艺成熟，有严格的质量保证、完善的技术服务以及十分优良的性能价格比。 永磁性化工联轴器·利用高性能永磁铁的磁性来传递力矩，无接触传递扭矩·主动端和从动端在密封隔离状态下传递动力·在泵和搅拌器的传动中防止有害物质泄漏·保护环境和生产安全·应用实例：塑料泵应用、制药和食品行业应用、化工工业应用 磁性联轴器。永磁联轴器是通过永磁体的磁力将原动机与工作机联接起来的一种新型联轴器，它无需直接的机械联接，而是利用稀土永磁体之间的相互作用，利用磁场可穿透一定的空间距离和物质材料的特性，进行机械能量的传送。磁力联轴器的出现，彻底解决了某些机械装置中动密封存在的泄漏问题。这种产品广泛应用于化工、电镀、造纸、制药、食品、真空等行业的密封传动机械上。 磁性联轴器主要由外转子、内转子和隔离套组成。
常见磁性联轴器及应用 联轴器（coupling），是机械传动中重要的部件。除了常见的机械式刚性和柔性联轴器外，还有一类靠磁场传动的联轴器，即磁力联轴器。 磁力传动，就是通过磁场NS极耦合相互作用传递动力的方式。 常见的磁力传动，包括同步传动，磁滞传动和涡流传动三种类型。由于其各自特点，被应用在不同的领域。 同步传动器 同步传动器，顾名思义，就是输出与输入同步。常见的同步传动器结构有两种：平面性传动器和同轴（或圆筒）型传动器。 平面型同步传动器 平面型传动器的基本结构：在两个相同直径的圆盘上，按照NS极交叉的方式安装磁铁。使用时，把两个圆盘分别安装到主动轴和从动轴上，中间留有一定气隙。由于A磁体的N极吸引对面B磁体的S极，同时排斥B磁体两侧的N极，从而保证在一定力矩范围内，从动轴与主动轴保持同步转动。如图： 图中，A为气隙。 实际工作中，真正NS相对的状态，只存在于无力矩输出的状态下。只要有力矩产生，从动盘就会与主动盘存在一定的相位夹角。这种角向的错动，一直保持并增加到力矩足够大到N极与对面的N极相对，然后传动器发生“打滑”，两个转盘
永磁耦合器在矿山领域的应用 研究报告 二〇一六年十二月
永磁耦合器在矿山领域的应用研究报告 一、项目立项背景及所要解决的关键问题 嵩山煤矿西区选煤楼1#带式输送机型号为DTL800/45，长度97米，运量250t/h,功率45kW，电压380V，采用重锤张紧。在煤量较大时，1#皮带机频繁发生皮带压死的现象，电流表显示过载电流为80多安培,以前选用液压联轴节方式经常出现联轴节爆保险现象，不仅影响生产且员工劳动强度较大。 5月29日江苏磁谷科技公司生产的TYOL型永磁耦合器正式在嵩山煤矿西区煤楼1#皮带上进行验证运行。经过一个月试运行，轻松解决了煤楼1#皮带频繁压死这个老大难问题，最大冲击电流降低30安培，现场观察为50安培左右。自永磁耦合器投入使用以来西区煤楼1#皮带机未出现因煤量过大压死的情况，永久性解决了联轴节爆保险现象发生。 二、项目关键技术及其技术路线 磁力传动耦合器主要有2种结构:平面磁力传动耦合器和同轴磁力传动耦合器。磁体以轴向充磁,耦合磁极成轴向配置的叫平面磁力传动耦合器。磁体以径向充磁,耦合磁极成径向配置的叫同轴磁力传动耦合器。 现以同轴磁力传动耦合器为例,来说明其工作原理。磁力传动耦合器由外磁体、内磁体和隔离罩组成。内、外磁体均由沿径向磁化且充磁方向相反的永磁体组成,永磁体以不同极性沿圆周方向交替排列,并固定在低碳钢钢圈上,形成磁断路连体。隔离罩采用非铁素体(因而是非磁性)的高电阻材料制造,一般用奥氏体不锈钢。在静止状态时,外磁体的N极(S极)与内磁体的S极(N
极)相互吸引并成直线,此时转矩为零。当外磁体在动力机的带动下旋转时,刚开始内磁体由于摩擦力及被传动件阻力的作用,仍处于静止状态,这时外磁体相对内磁体开始偏移一定的角度,由于这个角度的存在,外磁体的N极(S极)对内磁体的S极(N极)有一个拉动作用,同时外磁体的N极(S极)对内磁体的前一个N极(S极)有一个推动作用,使内磁体有一个跟着旋转的趋势,这就是磁力耦合器的推拉磁路工作原理。当外磁体的N极(S极)刚好位于内磁体的2个极(S极和N极)之间时,产生的推拉力达到最大,从而带动内磁体旋转。在传动过程中,隔离罩将外磁体和内磁体隔开,磁力线是穿过隔离罩将外磁体的动力和运动传给内磁体的,从而实现了无接触的密封传动。 三、项目实施方案及实施情况 一般情况下，TYL系列永磁耦合器是按2.2-2.5倍的电机额定转矩来设计。如需要过载保护工况的永磁耦合器。在经常容易过载的场合，为保护驱动设备和负载端设备，永磁耦合器可按1.8倍的电机额定转矩来设计的，一旦过载，永磁耦合器内、外转子之间就会“打滑”，以达到保护设备的目的。 随着磁性材料的发展以及新型磁性材料的出现,磁力传动耦合器传递的扭矩将愈来愈大,体积将愈来愈小,它的应用范围将愈来愈广,除了泵和反应釜以外,阀门、液压缸和气缸以及其他一些需解决动密封泄漏问题的场合都可应用。可以预计,磁力传动耦合器将会有一个非常广阔的市场前景。 磁力传动耦合器在工业发达国家已形成专业标准，有定型产
磁力耦合器规格型号及分类 磁力涡流传动装置主要由铜转子、磁力转子和控制器三个部分组成。一般，铜转子与电机轴连接，磁力转子与工作机的轴连接，铜转子和磁力转子之间有空气间隙（称为气隙），没有传递扭矩的机械连接。这样，电机和工作机之间形成了软（磁）连接，通过调节气隙来实现工作机轴扭矩、转速的变化。因气隙调节方式的不同，磁力涡流传动装置分为标准型、延迟型、限矩型、调速型等不同类型。 1、基本型磁力耦合器 WF-CS基本型磁力耦合器 高效传动，缓冲启动，解决难以队中的设备，基础易沉降或活动基础等设备的振动消除。 适用范围： 适用于难以对心的设备; 适用于堵转机会较低的设备，例如离心式风机、水泵。
产品特点： 降低振动：主动转子与从动转子没有刚性连接，振动小； 可靠性高，维护简单：纯机械结构，故障率低，日常维护简单； 占地面的小：结构紧凑，体积小，安装在设备现场，占地空间小； 对电网质量要求低：对电网的稳定性，三相不平衡没有要求； 无谐波问题：靠磁力场驱动负载，与电网没有关系，不会谐波产生； 环境适应性强：适应潮湿、高粉尘、环境温度、防爆等恶劣环境； 使用寿命长：设计寿命30年，可连续使用10年无需维护； 保护设备，提高设备的可靠性：可有效的保护电机和负载，降低故障率。 2、基本型磁力耦合器 WF-CV高效节能型磁力耦合器 可手动调节气隙，实现对泵和风机定速调速，高效节能。 适用范围： 适用于堵转机会较低的设备，例如离心式风机、水泵 能够改变气隙，实现不同输出转速，达到高效节能 产品特点： 定速调速，高效节能：气隙/转速可调整，节能率可达到5～40%； 降低振动：主动转子与从动转子没有刚性连接，振动小； 可靠性高，维护简单：纯机械结构，故障率低，日常维护简单； 占地面的小：结构紧凑，体积小，安装在设备现场，占地空间小； 对电网质量要求低：对电网的稳定性，三相不平衡没有要求；
皮带输送机检修标准 一、皮带输送机检修内容 （1）定修内容 1、检查皮带磨损情况。 2、检查修换上下托辊及支架。 3、检查或更换减速箱润滑油。 4、检查修理防护罩。检查校正联轴器，更换易损件。 5、调整皮带松紧度、清理皮带及机架杂物。 6、检查滚筒磨损情况 7、修换清扫器装置。 8、视情况调整皮带张紧装置 （2）年修内容 1、包括定修内容。 2、检查皮带磨损情况，更换运输皮带。 3、各滚筒组件检查、修理或更换。 4、机架检查、修理或更新。 5、主驱动滚筒应解体检查修理或更换。 6、减速机检查、修理或更换轴、齿轮、机壳。 7、油漆防腐。 8、检查传动装置齿轮啮合及磨损情况。 9、各轴承清洗换油，调整间隙或更换。 10、检查张紧装置的好坏。 二、皮带输送检修方法及技术标准 （1）机架 1、机架检修更换的型钢应与原机架相同，焊接必须牢固中间架接头处左右、高低的偏移均不应超过1mm。 2、机架横向水平度允许偏差1／1000；直线度0.5／1000，机架纵向中心线与安装基准线的重合度允许偏差3mnl。 3、中间架间距的偏差不超过±1.5mm，中间架支腿对水平面的垂直度为3mm／m。 4、机架不得有裂纹或变形，基础或锚点要稳固可靠，固定机架螺栓应牢固，检修完工后投入运行时，机架不得有异常震动和移位。 （2）输送带 1、检查输送带的磨损情况，磨损量大的视情况更换胶带 2、使用过程中定期检查皮带的张力及跑偏情况，酌情调整从动滚筒螺旋张紧器使皮带张力适中并稳定运行，必要时更换 3、更换胶带时，首先要将受料斗非驱动端支腿拆除，拆除头部护罩。再设法将驱动端主梁固定住，松开螺旋张紧器并拆去非驱动侧支腿将皮带从一侧拽出。然后用同样的方法安装。 4、输送带接头后，接头两端输送带中心线在10m范围内的偏差σ≤5mm 5、接最后一个接头时，应将拉紧滚筒在距上极限位置100～150mm处固定，再拉紧输送带，直到空载段输送带挠度小于2/1000L为止。

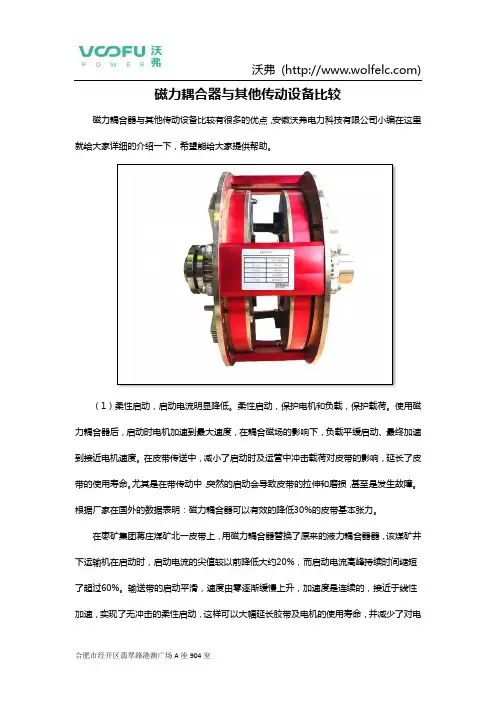

磁力耦合器与其他传动设备比较 磁力耦合器与其他传动设备比较有很多的优点，安徽沃弗电力科技有限公司小编在这里就给大家详细的介绍一下，希望能给大家提供帮助。 （1）柔性启动，启动电流明显降低。柔性启动，保护电机和负载，保护载荷。使用磁力耦合器后，启动时电机加速到最大速度，在耦合磁场的影响下，负载平缓启动、最终加速到接近电机速度。在皮带传送中，减小了启动时及运营中冲击载荷对皮带的影响，延长了皮带的使用寿命。尤其是在带传动中，突然的启动会导致皮带的拉伸和磨损，甚至是发生故障。根据厂家在国外的数据表明：磁力耦合器可以有效的降低30%的皮带基本张力。 在枣矿集团蒋庄煤矿北一皮带上，用磁力耦合器替换了原来的液力耦合器器，该煤矿井下运输机在启动时，启动电流的尖值较以前降低大约20%，而启动电流高峰持续时间缩短了超过60%。输送带的启动平滑，速度由零逐渐缓慢上升，加速度是连续的，接近于线性加速，实现了无冲击的柔性启动，这样可以大幅延长胶带及电机的使用寿命，并减少了对电
