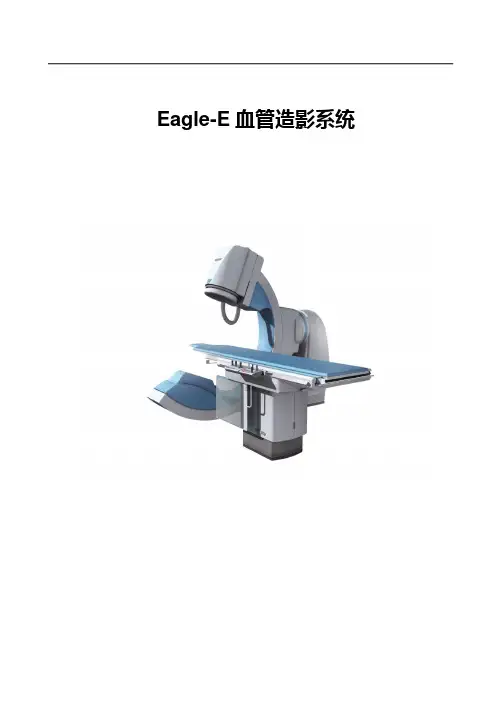

Eagle-E血管造影系统
Eagle-E血管造影系统是TCL医疗集团的高端血管造影机，采用了灵活的落地式机架、200kHz超高频高压发生器、全球顶级的旋转阳极球管、高达百万像素的图像分辨率，兼容心血管介入、神经内外科介入、外周大血管介入、消化系统疾病介入、妇科泌尿系统疾病介入、肿瘤介入等各科室介入手术。
1. 全功能性的兼容设计：
Eagle-E的独特设计使它可以充分满足不同科室介入手术的需要，大尺寸C臂开口和宽广的C臂弧深能帮助医生获得更多角度的投照体位。智能的床旁控制系统，将机架和C臂的运动控制功能全部集中起来，帮助医生更加专注于手术，不必为设备的调控问题分散精力。12英寸影像增强器有大小不同三个视野，医生可以根据病患的情况自由选择合适的视野尺寸。标配的多功能软件包具有高清路径图功能，实时DSA功能，以及强大的血管狭窄百分比测量功能，为医生提供真实可见的参考数据。无论是从硬件上还是软件上，都能充分确保医生高质量高效率地完成复杂的介入手术。
临床适用范围包括心血管介入、神经内外科介入、外周大血管介入、消化系统疾病介入、妇科泌尿系统疾病介入、肿瘤介入等，应用范围从骨科的椎体成形术、妇产科的输卵管造影及再通、消化科的ERCP，到外周介入的肿瘤栓塞化疗和血管跟踪造影、神经介入的血管瘤弹簧圈植入和动静脉畸形治疗、心脏介入的冠脉造影及PTCA、射频消融术、先心病封堵、起搏器植入等各科室介入治疗。
2. 落地式机架：
为适合不同科室的需要，Eagle-E设计上采用的是落地式机架，落地式的设计避免了天轨消毒的麻烦，充分保障手术的无菌环境要求。同时也免去了医院层流设计的麻烦，而且安装时对场地的要求也相对较少，减少了医院装修场地的费用。
落地式机架，不仅可以单轴转动，更可以多轴联动，且多轴是围绕一个空间的等中心点进行运动的，占地面积小，覆盖面积广。所有的机械运动包括床的运动都可以通过床边的手柄来完成。无论灵活性，稳定性，安全性还是操作的方便性都最大程度地满足了临床要求。
3. 1024 x 1024 12bit的图像质量：
不同于CT、MR等诊断性影像设备，介入手术是一项风险相对较大治疗，所以图像质量的好坏至关重要。为此，Eagle-E的设计上采用了百万像素的CCD，X线转化效率最高，图像分辨率可以达到业界最高的1024 x 1024 12bit，保证了术中对细小血管分支及支架形态的清晰显影。
4. 先进丰富的软件支持:
Eagle-E上配备了适合不同科室需要的软件和分析功能，如实时DSA 功能，高达30帧/秒的电影采集和回放，路径图功能，血管测量功能，心室分析等，工作站配有双硬盘，保证图像不丢失，并有DVD记录功能，记录的光盘可在普通电脑回放。
5. 国际标准DICOM3.0接口
为适合未来医院网络化的需求，Eagle-E不但所有图像都采用标准DICOM格式，更配备了国际标准DICOM3.0接口，图像可通过网络共享
及传输，也可进行远程会诊。
综上所述，Eagle-E是一款全兼容的血管造影系统，可满足医院各科室介入的需要，具有高质量的图像，最先进的软件，完善的网络功能，能给医院带来可观的经济效益和良好的社会效益。
产品简介 德国狼牌内窥镜WOLF公司是一家具近半个世纪历史的著名企业。以硬性内窥镜和手术器械及纤维软镜为主导的产品系列，已超过三万种，覆盖世界一百多个国家。其产品设计超前，工艺精湛，经久耐用等特点已经广为医院青眯。WOLF公司生产的内窥镜保持一贯德国技术的特点，精确，安全，耐用，合乎BF标准且操作简单，在最大程度上保证患者安全和满足临床的需要。 内窥镜发展史 内窥镜起源于100年前，主要经历了4个发展阶段，每个阶段都以当时所用器械的主要特征为标志。 硬式内镜阶段（1806－1932）：硬式内镜由德国人Philipp Bozzini 首创，由一花瓶状光源、蜡烛和一系列镜片组成，主要用于膀胱和尿道检查。1895年Rosenhein研制的硬式内镜由3根管子呈同心圆状设置，中心管为光学结构，第二层管腔内装上铂丝圈制的灯泡和水冷结构，外层壁上刻有刻度反应进镜深度。1911年Elsner对Rosenhein式胃窥镜作了改进，在前端加上橡皮头做引导之用，但透镜脏污后便无法观察成为主要缺陷，尽管如此，Elsner式胃镜1932年以前仍处于统帅地位。 半屈式内镜阶段（1932—1957）：Schindler从1928年与优秀的器械制作师Georg Wolf 合作研制胃镜，最终在1932年获得成功，定名为Wolf-Schinder式胃镜。之后，许多人对其进行了改造，使之功能更为齐全，更为实用。 光导纤维内镜阶段（1957年至今）：1954年，英国的Hopkins和Kapany发明了光导纤维技术。1957年，Hirschowitz及助手在美国胃镜学会上展示了自行研制的光导纤维内镜。60年代初，日本Olympas厂在光导纤维胃镜基础上，加装了活检装置及照相机，有效地显示了胃照相术。1966年Olympas厂首创前端弯角机构，1967年Machida厂采用外部冷光源，使光量度大增，可发现小病灶，视野进一步扩大，可以观察到十二指肠。近10年随着附属装置的不断改进，如手术器械、摄像系统的发展，使纤维内镜不但可用于诊断，且可用于手术治疗。 电视内镜时代（1983年以后）：1983年Welch Allyn公司研制成功了电子摄像式内镜。该镜前端装有高敏感度微型摄像机，将所记录下的图像以电讯号方式传至电视信息处理系统，然后把信号转变成为电视显像机上可看到的图像。 影像质量评价 内窥镜在200年里结构发生了4次大的改进，从最初的硬管式内镜、半曲式内镜到纤维内镜，又到如今的电子内镜。随着科技的进步，影像质量也发生了一次次的质的飞跃。最初Bozzine研制的第一台硬管内镜以烛光为光源，后来必为灯泡作光源，而当今从内镜获得的是彩色相片或彩色电视图像。这图像不再是组织器官的普通影像，而是如同在显微镜下观察到的微观像，微小病变清晰可辨，可见其影像质量已达到了较高的水平。 医用内窥镜分类 按其发展及成像构造分类：可大体分为3大类：硬管式内镜、光学纤维（软管式）内镜和电子内镜。
摄像笔使用说明书
1.按钮 2.指示灯 3.复位孔 4.摄像头 5.麦克风 https://www.doczj.com/doc/088259897.html,B. 注：本图示仅作参考，产品请以实物为准，如有变更，恕不另行通知。
一、产品简介 本产品是世界上第一款内置存储器的摄像笔，既能用于文字书写，也能用于数码有声视频拍摄，十分方便，是现代科技与传统文具的完美结合。产品操作简便，小巧精致，美观实用，便于携带，是商务、教育、安防、媒体、司法、旅游、医疗、生活等领域必备的实用工具。 二、操作说明 1.开机与摄像：短按按钮，指示灯变黄，开始进入摄像准备阶段，准备完成后，指示灯变成蓝色，进 入摄像状态，开始摄像。 注意：每一次开机后的第一次摄像都会有一段系统准备时间，在此期间，系统处于忙碌状态，请勿进行其他操作，如多次按按钮，连接计算机等；准备时间与存储器大小有关，存储器容量越大，准备时间会越长； 2.摄像：请在有充足照明的环境下，保持笔身的竖直与稳定，与被摄景物保持50cm以上的距离，这样 将会得到方向正确、色彩自然、景物清晰、画面稳定的影像，持续录像时间超过一个半小时，会自动保存一次，然后继续录像。 3.停止摄像：在指示灯为蓝色的状态下，短按一下按钮，开始文件存盘，存盘完成后，指示灯由蓝色 变为黄色，等待下一次录像，为节省电力，在指示灯为黄色的状态下，一分钟左右无任何操作，系统将自动关机。 注意：文件存盘需要一定的时间，请勿在指示灯由蓝变黄的过程中进行其他操作，如：按按钮、连接计算机等；这样将会导致刚刚录制的视频文件无法顺利保存，可能导致生成文件不完整、丢失、死机等情况。 4.继续摄像：在指示灯为黄色状态下，短按按钮，指示灯即刻由黄色变为蓝色，模式由待机转变为摄 像，在该状态下，再次短按按钮，停止摄像，保存文件，等待下一次录像。 注意：每次摄像时，均需参照第二条与第三条的注意事项，每一次开始摄像和停止摄像的循环操作，系统将生成一个新的视频文件。 5.关机：在指示灯为蓝灯或者指示灯为黄灯状态下，长按按钮，指示灯熄灭，完成关机。 注意：在摄像状态，长按按钮关机，系统将自动保存当前影像文件，请确保充足的按钮长按时间，直到指示灯熄灭。 6.连接电脑：在关机或者待机状态下，即指示灯熄灭或者为黄色状态时，可以连接电脑，此时，电脑 将会弹出可移动磁盘标识，录像文件保存目录为：*盘\ MOVIE\RECORD；拔出可移动磁盘时，请点击右下角任务栏的可移动设备管理图标，在里面卸载该可移动存储设备，待系统确认可以安全拔出硬件后，再断开摄像笔与电脑的连接。
Eagle-E血管造影系统
Eagle-E血管造影系统是TCL医疗集团的高端血管造影机，采用了灵活的落地式机架、200kHz超高频高压发生器、全球顶级的旋转阳极球管、高达百万像素的图像分辨率，兼容心血管介入、神经内外科介入、外周大血管介入、消化系统疾病介入、妇科泌尿系统疾病介入、肿瘤介入等各科室介入手术。 1. 全功能性的兼容设计： Eagle-E的独特设计使它可以充分满足不同科室介入手术的需要，大尺寸C臂开口和宽广的C臂弧深能帮助医生获得更多角度的投照体位。智能的床旁控制系统，将机架和C臂的运动控制功能全部集中起来，帮助医生更加专注于手术，不必为设备的调控问题分散精力。12英寸影像增强器有大小不同三个视野，医生可以根据病患的情况自由选择合适的视野尺寸。标配的多功能软件包具有高清路径图功能，实时DSA功能，以及强大的血管狭窄百分比测量功能，为医生提供真实可见的参考数据。无论是从硬件上还是软件上，都能充分确保医生高质量高效率地完成复杂的介入手术。 临床适用范围包括心血管介入、神经内外科介入、外周大血管介入、消化系统疾病介入、妇科泌尿系统疾病介入、肿瘤介入等，应用范围从骨科的椎体成形术、妇产科的输卵管造影及再通、消化科的ERCP，到外周介入的肿瘤栓塞化疗和血管跟踪造影、神经介入的血管瘤弹簧圈植入和动静脉畸形治疗、心脏介入的冠脉造影及PTCA、射频消融术、先心病封堵、起搏器植入等各科室介入治疗。
2. 落地式机架： 为适合不同科室的需要，Eagle-E设计上采用的是落地式机架，落地式的设计避免了天轨消毒的麻烦，充分保障手术的无菌环境要求。同时也免去了医院层流设计的麻烦，而且安装时对场地的要求也相对较少，减少了医院装修场地的费用。 落地式机架，不仅可以单轴转动，更可以多轴联动，且多轴是围绕一个空间的等中心点进行运动的，占地面积小，覆盖面积广。所有的机械运动包括床的运动都可以通过床边的手柄来完成。无论灵活性，稳定性，安全性还是操作的方便性都最大程度地满足了临床要求。
脑血管造影技术简介 发表时间：2008-08-01 发表者：徐斌 (访问人次：3342) 脑血管造影技术简介 【造影技术】 一、 操作步骤 1、手术者戴帽子和口罩，刷手消毒后穿无菌手术衣。 2、Seldinger动脉插管技术：常规消毒、铺巾后，局麻下行股动脉穿刺（穿刺点在腹股沟韧带下方1.5～2cm股动脉搏动最明显处），拔出针芯后见血喷出，轻柔地将穿刺针沿动脉腔推入1～2cm，引入导引钢丝后退出穿刺针，通过导引钢丝送入导管鞘（内含扩张管），导管鞘固定后将导引钢丝和扩张管一起拔出。 3、经导管鞘插入造影导管（导管内肝素盐水充盈），在透视下将导管分别送入左、右颈内、外动脉和椎动脉（亦可根据具体要求选择插入动脉），注入少量造影剂证实导管头端所在位置。 4、将导管连接到高压注射器，进行造影和摄片。 二、 注意事项 1、整个造影导管系统必须密闭（注意排空气泡），并连接生理盐水加压冲洗装置行持续冲洗，以防导管内外壁附壁血栓形成。 2、每隔10～15分钟，用1:25的肝素液冲洗导管腔。对于动脉硬化严重、操作时间较长和使用同轴导管系统的病人，应进行全身肝素化（手术开始时， 3000u～5000u，一次性静脉推注；后每小时1000u~2000u，静脉推注），以防血栓形成。必要时每隔1小时测量凝血情况，以调整肝素的用量。新生儿、手术后患者不用全身肝素化。 3、选择性造影时，操作导管手法应轻柔、快慢有度，遇有阻力或不明情况时，应在透视下注射少量造影剂来明确判断，对动脉硬化严重或先天、后天异常者，应作主动脉弓造影，了解颈动脉、椎动脉开口及可能存在的异常情况，切忌强行用力，造成血管内膜撕裂、粥样斑块脱落等并发症。 【检查要求】 1、注射造影剂后，常规摄正、侧位片，必要时可加左、右斜位等特殊角度摄片。 2、颅内动脉瘤病人，需行四血管造影（双侧颈内动脉、双侧椎动脉）；动静脉瘘者需行六血管造影（加双侧颈外动脉）。 3、压颈试验：压迫患侧颈动脉，行对侧颈内动脉和椎动脉造影，以了
飞利浦FD20（Allura Xper FD20）大平板血管造影系统 简介 设备图片 一、荷兰飞利浦FD20平板血管造影系统的作用。 放射介入检查和治疗是近年发展起来的新兴学科。它是利用现代高科技手段所进行的一种微创性检查和治疗，适用于对心脏、肝脏、脑血管、消化道、输卵管、泌尿系等系统或脏器的病变部位疾病进行检查与治疗，已经成为21世纪医学发展的主流和现代医院临床治疗的主要手段之一，而平板血管造影系统正是放射介入检查和治疗的必备设备，飞利浦FD20平板血管造影系统则是目前世界上最先进的设备。 飞利浦大平板数字减影血管造影机（FD20）：具备1125mA功率，125KV电压、具有电动操作功能，数字减影功能和“路途”功能，具有步进、旋转功能，影像质量和放射防护条件非常好，具备医学影像管理系统（刻录、永久保存病人影像资料）。它的引进，
极大地拓宽了医院放射介入检查和治疗范围，提高医院放射介入检查和治疗的技术水平，为广泛患者提供高质量的医疗服务。 二、飞利浦FD20平板血管造影系统具有哪些优特点？ 飞利浦 FD20平板血管造影系统是配备了全新第二代数字化大平板技术的最新机型；其第二代大平板与第一代相比探测层的厚度增加了38％，探测能力更加强大；象素尺寸更小，大大提高了图像的分辨率；信息量及图像质量是同类产品的4倍；配备最优的射线防护体系，能最大限度地降低病人和操作人员的辐射伤害。 三、飞利浦FD20平板血管造影系统具有哪些高级功能？ 1、具有软组织成像功能； 2、实时介入穿插引导； 3、减影下肢动脉跟踪血管造影； 4、旋转血管造影； 5、三维重建（3D-RA）； 6、三维路图（3D Roadmapping）； 7、三维与CT/MR图像融合技术。 四、飞利浦FD20平板血管造影系统适用于哪些患者？ 心内科：可开展经皮冠状动脉造影术（CA）、经皮冠状动脉腔内成形术（PTCA）、经皮冠状动脉内支架植入术（PCI），永久性心脏起搏器安置术、临床心脏电生理检查及快速性心律失常的射频消融治疗、先天性心脏病的介入治疗等手术。
目录 第一部分：内窥镜工作站的运行环境,特点及安装方法 一、内窥镜工作站软件的运行境 (3) 二、软件的特点 (3) 三、软件安装方法 (5) 四、软件运行 (5) 第二部分：软件功能按钮介绍与教程 一．软件主窗口 (6) 二、程序操作区各按钮功能 1、建新病历 (6) 2、保存病历 (6) 3、采集图片 (6) 4、图像处理窗口 (7) 5、冻结 (9) 6、生成报告 (9) 7、系统设置 (12) 7-1、报告格式设置 (12) 7-2、报告格式编辑窗口 (13) 7-3、伪彩设置 (17) 7-4、系统设置 (18) 7-5、术语设置 (19) 8、病历管理窗口 (20) 8-1、备份功能 (21) 8-2、查询功能区 (22)
8-3、排序功能区 (23) 8-4、设置功能区 (24) 8-5、病历操作控制区 (25) 2-8-1、打开病历 (25) 2-8-2、删除病历 (25) 2-8-3、工作量统计 (25) 9、退出系统 (26) 10、诊断图库 (26) 11、视频动态回放功能区 (27) 12、亮度、对比度和饱和度调整 (28) 13、全屏显示 (28) 三、病人主要信息输入区功能窗口 (28) 1、选择内容设置窗口 (28)
第一部分内窥镜工作站的运行环境、特点及安装方法 一．软件的运行环境 ．Microsoft Windows98/2000/XP操作系统 ．ＭＭＸ奔腾ＩＩ级ＰＣ；32MB以上内存 ．3000MB可用硬盘空间 ．支持24－bit（真彩色），显示器分辨率为１０２４＊７６８ ．支持直接写屏显卡 ．ＣＤ－ＲＯＭ驱动器 ．医疗专用视频采集卡 ．７２０dpi分辨率以上的彩色喷墨打印机 二．软件的特点 我们在开发过程中从用户使用的角度出发，设计了方便简精的界面风格，多功能全方位的实时编辑，安全可靠的运行环境，使您的操作倍感流畅、轻松、快捷！以下是本软件的部分特点： ■方便快捷的病历内容输入 在填写病历资料时，很多内容相对固定，变化不大。对于检查所见和诊断结果，我们为您内置了比较常用的模板，您只需根据提示选择即可。并且模板内还可设置选择项，如镜检所见中，同一种病可能回声，象限位置有些变化，通过模板内设置选择项，无需编辑，直接选择即可，节省您生成报告的时间。可方便您进行模板管理中有回声很多工作人员在汉字输入方面不太熟练，为了减少工作人员的文字输入工作量，针对病历中一些内容比较固定的输入项（如临床所见、检查所见等），我们设置了内容快捷选择方式，通过对预置内容的选择和取消即可快速完成病历报告的填写，提高工作人员的工作效率。同时可设置默认输入法，光标停在需要输入汉字的文本输入框内，将自动切换至默认输入法。 ■输入法自动切换 通过设置默认输入法，当您将光标指向姓名、病人主诉等需要输入汉字的地方,将自动切换到默认的输入法。 ■在编辑当前病人报告时，可对下一个病人进行图像采集，提高效率 ■报告各输入项可选择 软件提供的输入项比较全，很多医院报告上并不需要体现这么多内容，可通过设置将多余的输入项删去，简化操作提高效率。 ■图文并茂的多功能报告格式即时编辑 用户可根据自己的需要，对报告格式的输入项、纸张大小等进行调整和设置。
机房辅助设备选型指南 机房辅助设备在机房设计运行中起着主要辅助作用，保证机房的正常运行。其主要由定压装置、水处理器、软水器、过滤器、水箱、平衡阀等设备组成。 1 定压装置选型指南 工程设计时只要算出系统水体的膨胀容积（升）及提出要求的定压点设定值即可从规格表中选型。 1、系统水体的膨胀容积V0=0.0006△tVA1.1～1.2 式中:0.0006——水的体积膨胀系统（L/℃） △t——系统水体正常运行时温度波动范围，建议取10℃ VA——加热设备、系统配管及末端装置总的水容量（升）建议按实计算 1.1～1.2——低限储水量10～20% 初设阶段本厂推荐经验公式Vn=0.345Q (升) 式中：Q-系统总的热功率（kW） 2、定压点设定值P0由于工程设计者酌情确定。（mH20或MPa） 一般为系统最高点加1m 设计重要提示： （1）本装置应置于地下室热力间或技术夹层内。北方地区切忌露天设置，因其上均系小口径配管易冻杯，影响正常工作。如需露天设置，则必须采取严格的防冻措施。 （2）供电要求稳妥可靠，否则应采取技术措施。220V，50H2，电机功率视P0而定，见第7页泵性能曲线。 （3）排气管与膨胀管均应连于循环泵吸入侧回水总管上，按水流方向先接排气管20相距2米以上处再接膨胀管19，即回水先流经排气管接点再流经膨胀管接点（定压点）。 （4）补水管连接处只要求≥0.05MPa压力即可，若补水压力达不到此要求时，则要辅以其他技术措施。 （5）输入电流220V 50Hz 2 电子水处理器选型指南 工况选择原则： 流量（m3/h） 接管尺寸（cm） 磁场强度（Wb） 输入功率（kW） 工作压力（MPa） 水质（硬度、碱度、PH值、氯离子、浊度、浓缩倍数等） 外型尺寸（mm）长宽高 重量（kg） 此外，在选用水处理器时,除前述水质外,还应注意考虑： (1)根据所需要处理的水量来选择水处理器的规格,为了保证效果,一般需要采用全流量通过水处理器。内磁水处理器对通过流速有要求,最低不应小于1.5m/s。静电和电子水处理器,要求通过处理器时,必须有一定的停留时间,可以在额定处理水量的±20%左右范围内选用,一般不影响处理效果；
高清摄像笔使用说明书 本产品是具有高清影音拍摄功能的数码笔，可以拍摄和存储高画质有声视频。具有操作简便，小巧精致，美观实用，便于携带的特点，是商务、教育、安防、媒体、司法、旅游、医疗，生活等领域必备的实用工具 1.开关机：长按按钮2秒钟，完成开机，进入待机状态，此时摄像机指示灯绿灯长亮； 在有指示灯点亮的任意状态下，长按开关键，摄像机将自动保存当前摄录文件并关机。 2.录制视频：摄像机进入摄像等待状态，此时绿灯长亮，长按按钮，绿灯闪烁三下，开 始录像；再次短按按钮，停止录像，保存文件，此时红绿恢复长亮；为了保证拍摄文件的大小和安全，系统将每隔50分钟自动保存一次文件，并继续录像。 3.拍照：开机后，摄像机进入摄像等待状态，此时绿灯长亮，短按按钮，绿灯闪烁一下， 开始拍照并保存；再按一次，绿灯闪烁一下，开始拍照并保存；周而复始。 4.PC摄像头：在任意模式的开机状态下，连接电脑USB接口，即可进入PC Camera （网 络摄像头）模式，在该模式下，你可以将摄像机作为电脑摄像头使用，与好友网上视频聊天，拍摄大头贴，等等。 5.连接电脑：在关机状态或者待机状态时，可以连接电脑，此时，电脑将会弹出可移动 磁盘标识，影像文件保存目录为：*盘\ _REC\100MEDIA；当摄像机与电脑交换数据时，绿灯会快速闪烁；需要卸载摄像机时，请点击任务栏右下角的可移动设备管理图标，在里面卸载该可移动存储设备，待系统确认可以安全拔出硬件后，再断开摄像机
与电脑的连接。 6.充电：连接电脑USB接口或充电器，即可对摄像机进行充电，当电池处于充电状态时， 红灯将慢速闪烁，当电池充满电后，红灯变为长亮； 7.设置时间：摄像机提供了在视频文件中显示录像时间的功能，你可以根据实际需要设 置时间的值；时间显示格式为：“年.月.日时:分:秒”，设置时间方法如下： a.关闭摄像机——》连接电脑——》打开摄像机可移动磁盘——》在摄像机根目录 下面空白处单击鼠标右键——》把鼠标移至弹出菜单的“新建”选项上方——》选择“文本文档”——》给该文本文档取名为“time”，需要注意它的扩展名为“.txt”——》时间设置文件建成；你也可以按照上述步骤在电脑桌面、其他磁盘分区、其他文件夹下建好后再拷贝到可移动磁盘的根目录。 b. 打开“time”文本文档，在里面输入时间设置字符串，字符串由“年月日时分秒” 几个部分组成，要设置时间，请按以下格式设置： 2013.08.10 18:20:59 Y 上述格式中的时间字符串部分为你想设置的时间值，注意年月日与时分秒中的空格。 c.确认时间设置文件已经拷贝到根目录之后，卸载硬件，开机，时间设置完成。 d. 设置好的时间将保存到摄像机里面。 异常处理： 摄像机存储空间不足时，将在绿灯和红灯同时闪烁约5秒后，自动保存当前影像文件并关机。如果你要继续使用摄像机，请在电脑上备份重要的影像文件，并删除存储器内的旧文件，以腾出足够存储空间； 摄像机电池余量不足时，将在绿灯和红灯交替闪烁约5秒后，自动保存当前影像
T913电子内窥镜使用说明 一、内窥镜的连接图 二、软件的安装 驱动的安装： 安装驱动之前请先检查计算机的USB接口是否是USB2.0，如果不是请更换到USB2.0的机器上安装（或单独购买一个PCI的USB2.0板卡）。尽量接电脑主板后边的USB接口，前置USB有的会供电不足。 确认是USB2.0接口以后，用USB线从设备的USB接口连接到电脑的USB2.0的接口上。连接正常以后，电脑会自动找到新硬安装向导 1．在弹出的[找到新硬件向导]中选择[从列表或指定位置安装（高级）（S）]，单击[下一步]继续安装;
2.选择[在搜索中包括这个位置(0)]后，点[浏览]来选择该设备驱动所在的位置； 3．选择好驱动所在的位置后，单击[确定]，路径[E:\Driver]是此设备驱动所在的路径。单击[下一步]继续安装; 4．安装过程中，会弹出一个对话框，单击[仍然继续]进行安装；
5．出现下边窗口后，单击[完成]完成驱动的安装； 6．完成安装后，检查设备是否正常。把鼠标移到桌面[我的电脑]上,然后单击鼠标右键，选择[管理] 7．在弹出的窗口中，单击[设备管理器]，在[声音、视频和游戏控制器]中可以看到，安装正
常的设备[USB Media Captuer Device]。 如果安装的设备[USB Media Captuer Device]出现异常，如：有黄色“！”“？”的时，可以双击该设备来更新驱动程序。具体的步骤，同上边安装时一样。再重启计算机后,没有其它异常现像，表示驱动完全安装到您的电脑，可以运行软件正常使用该设备。 病历软件的安装： 1.打开光盘，运行光盘[开发包/Setup.exe]安装软件（安装的软件包中含有VC二次开发包，用户可以进行二次开发） 2.运行[软件.msi]进行安装病历软件 三、病历软件的应用 软件启动后默认加载病历信息。
摄像手表使用说明 一、前言 感谢您购买本产品，这份手册能引导您正确使用本产品及随本产品所附属的应用程序。在您使用本产品及随本产品所附属的应用程序前，请认真阅读说明书，以确保您能够正确、轻松地操作本产品。 二、功能概述： ● USB传速：2.0（Hs） ●录像格式:AVI格式 ●内存可选：512MB/1GB/2GB/4GB/8GB ●支持视频录音、拍照功能 ●内置锂电池，可连续工作两小时。 ●Windows ME/ 2000/ XP/ Mac OS 9.2.2 或以上版本的操作系统无需安装驱动程序 （Windows98系统需要安装驱动程序） 三、充电： 1、本摄像手表内置可充电式锂电池，可将手表上的USB插头与充电器连接或插入电脑的USB接口即可充电，正确连接好后，摄像手表绿灯亮起，当绿灯转红灯时，表示电已充足，此时请停止充电。 2、在录像时，如电池电量不足，摄像机会自动关机，关机前系统会自动保存录象文件，然后再关机，以确保 文件的安全。 四、外型与按键： 1、开机/拍照/摄像/保存/关机 键 2、复位键 3、USB接口 4、摄像头 5、指示灯 五、操作方法： 1、开机/拍照/保存：按开关键， 开机后黄灯长亮，按一下转为黄 灯闪烁，此时处于待机状态，短 按一下蓝灯会闪一下进入拍照 状态，按一下拍一张照片；待机状态下按摄像键蓝灯亮起三秒后——蓝灯灭后进入录像状态中。（注：如磁盘空间不足时摄像机会自动关机。） 存档：在录像状态下，短按摄像键保存录像，此时黄灯闪烁，指示灯此时处于待机状态（即不录像也不关机），1分左右如无其它操作自动关机。 关机：在待机状态下，长按开机键，蓝灯闪烁三下。 2、复位键：如出现死机现象，请按复位键后重启。 该版本软件(V2.5)增加了在录像的视频文件上方显示录像时间的功能。正确设置录像笔时间的方法如下：1> 编辑一个文本文件，内容为： 2009-03-11 10:08:28 请注意格式，一定要正确，不足两位（如8日，要写成08）,保持秒钟的一定提前量。
小蚁智能摄像机使用说明 2016-5-03 14:21:28 来源：PCHOUSE作者：ZENGJIAQI 因为摄像机本身是没有电池的，所以需要外接Micro USB线，赠送的线材足有两米长，基本上能够应对普通家庭的布线情况，但你硬要放到房顶的角落里，估计还是不够的。 顺便说一句，附送的电源适配器是5V1A规格，所以用移动电源临时应急也是可以的。 小蚁智能摄像机属于小米生态链旗下、是与小蚁智能摄像机团队合作开发的产品，所以有多个App可以进行管理，包括小米路由App、小米智能家庭App、小蚁App都可以。 因为并不是所有家庭都使用了小米路由，所以后两者更适合普通用户，体验发现其中的小米智能家庭App最为方便，所以这里用这款应用来管理这款摄像机。 打开应用，首页已经显示了目前已经公测的两款产品：摄像机、插座，相信后期也会加入智能灯和遥控中心等设备。 初次使用，需要点击右上角的“+”，选择“小蚁智能摄像头”，便会要求连接Wi-Fi。为了验证普适性，我们选择的并非小米路由，而是极路由，事实证明非小米路由也能正常工作。 Wi-Fi连接成功后，大约5、6秒钟便能用手机操控了 默认显示填满了全部正方形视野，其实真正的监控画面是矩形的(1280X720嘛)，所以你可以通过左右拖动或缩放查看全部画面。
图中时间轴上的黄色区域表示录制了视频，之所以黄色不连续，是因为笔者开启了“移动侦测录制”选项，只有画面中有运动时才会录制，你也可以关闭该功能，不过对存储空间的要求就比较大了。 手机端如何管理呢?无论手机连接的是Wi-Fi还是移动网络，都可以随时查看监控画面以及这些回放，而且画质还有高清和标清两种清晰度可选，满足即时监控是完全没有问题的。 该App也提供了分享功能，授权后，其他小米帐户也能观看监控视频，当然分享给谁都标记的很清楚，泄露的风险是比较低的。
一. 【内窥镜影像工作站】结构及参数 1．结构： 2．基本参数：
二. 【内窥镜影像工作站】软件特点 与国内同类产品相比具有以下特点 1、图像实时显示 清晰的图像实时显示，方便教学及多人观察、会诊。 2、动态图片库 提供一个病员的动态图片库，操作该图片库的方法只需设定图像范围，点击抓取图像按钮即可。同时该图片库随新建病员资料而清空。3、按钮化操作 工作站采用按钮操作，医生在使用时无需一级一级选取菜单上的命令，只要点击工具框上的按钮就可完成所需操作。 4、动态跟踪提示 工作站操作具有动态跟踪提示功能，如果是首次操作或是忘掉图标按钮的功能，只需将鼠标指针在按钮上停留半秒，便可在鼠标下方得到动态跟踪提示。 5、直观的伪彩编码显示，方便的加彩按钮 工作站提供的八套伪彩编码直接显示在图像处理框中，无需记住各种伪彩结果，各种编码形成明显的对比。当需要对病灶区进行伪彩处理时，只需用鼠标按下图像处理框中的加彩处理按钮便可实现图像加彩。 6、可视化图像处理 具有真正所见即所得的可视化图像处理功能，并可及时观察处理结果，确定后，系统程序自动将选定区域处理结果保存。 7、取消处理 如对处理后的图像不满意，可以按取消按钮，取消图像处理。 8、图像标注 工作站设有图像标注功能，可以在图像上标注文字信息。 9、打印预览 工作站提供打印预览功能，在打印之前先进行预览，检查其中的错误，提高打印的正确率节省不必要的浪费。 10、多种打印模式可选 工作站提供多种打印模式供选择，并根据用户要求，单独开发用户要求模式。 11、系统直接启动 工作站可在进入Windows操作系统后直接运行其程序，结束操作时，根据需要直接关闭计算机或退出本系统。操作者无需学习Windows的使
制冷系统中的辅助设备 一、油分离器与集油器 (一)油分离器的作用在蒸汽压缩式制冷系统中，经压缩后的氨蒸汽(或氟利昂蒸汽)，是处于高压高温的过热状态。由于它排出时的流速快、温度高。汽缸壁上的部份润滑油，由于受高温的作用难免成油蒸汽及油滴微粒与制冷剂蒸汽一同排出。且排汽温度越高、流速越快，则排出的润滑油越多。对于氨制冷系统来说，由于氨与油不相互溶，所以当润滑油随制冷剂一起进入冷凝器和蒸发器时会在传热壁面上凝成一层油膜，使热阻增大，从而会使冷凝器和蒸发器的传热效果降低，降低制冷效果。据有关资料介绍在蒸发表面上附有0.1mm油膜时，将使蒸发温度降低2.5℃，多耗电11～12％。所以必须在压缩机与冷凝器之间设置油分离器，以便将混合在制冷剂蒸汽中的润滑油分离出来。 (二)油分离器的工作原理大家都知道，汽流所能带动的液体微粒的尺寸是与汽流的速度有关。若把汽流垂直向上运动产生的升力与微粒的重量相平衡时的汽流速度称为平衡速度，并用符号ω表示。则显然当汽流速度等于平衡速度时，则微粒在汽流中保持不动；如果汽流速度大于平衡速度时则将微粒带走；而当汽流速度小于平衡速度，微粒就会跌落下来，从而使油滴微粒制冷剂汽流中分离出来。 油分离器的基本工作原理主要就是利用润滑油和制冷剂蒸气的密度不同；以及通道截面突然扩大，气流速度骤降(油分离器的筒径比高压排气管的管径大3～15倍，使进入油分离器后蒸气的流速从原先的10～25m/s 下降至0.8～1m/s)；同时改变流向，使密度较大的润滑油分离出来沉积在油分离器的底部。或利用离心力将油滴甩出去，或采用氨液洗涤，或用水进行冷却降低汽体温度，使油蒸汽凝结成油滴，或设置过滤层等措施来增强油的分离效果。 (三)油分离器的形式和结构目前常见的油分离器有以下几种：洗涤式、离心式、过滤式、及填料式等四种结构型式，下面分述它们的结构及工作原理。 1、洗涤式油分离器洗涤式油分离器适用于氨系统，它的主体是钢板卷焊而成的圆筒，两端焊有钢板压制的筒盖和筒底。进汽管由筒盖中心处伸入至筒下部的氨液之内。进气管的下端焊有底板，管端四周开有出气孔，以免高压蒸气直接冲击筒底，使已沉淀的润滑油搅动浮起。筒内进气管的中部(位于液面之上)管壁上还开有平衡孔，其作用是当压缩机停车时平衡排气管路、油分离器、冷凝器三者之间的压力，特别是在压缩机发生事故时，可以防止因冷凝器的高压将油分离器中的氨液压回压缩机，造成更大事故。在进气管
1241 01 高清摄像笔使用说明书 图片仅供参考，请以实物为准
一、 结构示意图 二、 产品简介 本产品是具有高清影音拍摄功能的数码笔，可以拍摄和存储高画质有声视频。具有操作简便，小巧精致，美观实用，便于携带的特点，是商务、教育、安防、媒体、司法、旅游、医疗，图片仅供参考，请以实物为准 开关 指示灯 复位键 摄像头 麦克风 插卡处 USB 接口
生活等领域必备的实用工具，深受广大用户青睐。 三、操作说明 1.开关机：长按按钮2秒钟，完成开机，进入待机状态，此时摄像机指示灯绿灯长亮； 在有指示灯点亮的任意状态下，长按开关键，摄像机将自动保存当前摄录文件并关机。 2.录制视频：摄像机进入摄像等待状态，此时绿灯长亮，长按按钮，绿灯闪烁三下，开 始录像；再次短按按钮，停止录像，保存文件，此时红绿恢复长亮；为了保证拍摄文件的大小和安全，系统将每隔50分钟自动保存一次文件，并继续录像。 3.拍照：开机后，摄像机进入摄像等待状态，此时绿灯长亮，短按按钮，绿灯闪烁一下， 开始拍照并保存；再按一次，绿灯闪烁一下，开始拍照并保存；周而复始。 4.PC摄像头：在任意模式的开机状态下，连接电脑USB接口，即可进入PC Camera （网 络摄像头）模式，在该模式下，你可以将摄像机作为电脑摄像头使用，与好友网上视频聊天，拍摄大头贴，等等。 5.连接电脑：在关机状态时，可以连接电脑，此时，电脑将会弹出可移动磁盘标识，影 像文件保存目录为：*盘\ _REC\100MEDIA；当摄像机与电脑交换数据时，绿灯会快速闪烁；需要卸载摄像机时，请点击任务栏右下角的可移动设备管理图标，在里面卸载该可移动存储设备，待系统确认可以安全拔出硬件后，再断开摄像机与电脑的连接。 6.充电：连接电脑USB接口或充电器，即可对摄像机进行充电，当电池处于充电状态时，
第6章制冷系统辅助设备 在制冷系统中，制冷设备可以分成两类，一类是完成制冷循环所必不可少的设备，如冷凝器、蒸发器、节流机构等；另一类是改善和提高制冷机的工作条件或提高制冷机的经济性及安全性的辅助设备，如分离与贮存设备、安全防护设备、阀件等 6.1 制冷系统流程 由于用途不同，各种制冷装置的系统流程和设备配置不尽相同，下面以大家比较熟悉的热泵型冷水机组和小型冷库来说明制冷系统流程和制冷系统元件。 6.1.1 热泵型冷水机组 热泵型冷水机组又称为冷暖型冷水机组,在夏季向空调系统提供冷冻水源，而在冬季可向空调系统提供空调热水水源，或直接向室内提供冷风和热风。 冷暖型机组主要通过在机组内增加一个四通换向阀即可改变制冷剂的流动路线，冷凝器变为蒸发器，蒸发器变为冷凝器。图10-1为热泵型风冷式冷水机组的工作原理图，其中实线为制冷回路，虚线为制热回路。 制冷回路流程： 制热回路流程： 6.1.2 小型冷库 图10-2为水冷式小型冷库氟利昂制冷系统的流程示意图。 从图中可以看出，实际装置与制冷循环原理图无本质上的差别，只是考虑运行中的安全问题而加了一些辅助装置，他们的作用是： 分液头使制冷剂均匀地分配到蒸发器的各路管组中。 压力控制器压缩机工作时的安全保护控制装置。 油分离器把压缩机排气中的润滑油分离出来，并返回到曲轴箱去，以免油进入各种热交换设备而影响传热。 热气冲霜管定期利用压缩机本身产生的高温蒸汽，直接排到蒸发器内，加热蒸发器而除霜。 冷却塔利用空气使冷却水降温，循环使用，节约用水。 冷却水泵冷却水循环的输送设备 干燥过滤器除去冷凝器出来液体中的水份和杂质，防止膨胀阀冰堵或堵塞。 回热器过冷液体制冷剂，提高低压蒸汽温度，消除压缩机的液击。 电磁阀压缩机停机后自动切断输液管路，防止过多制冷剂流入蒸发器，以免压缩机下次启动时产生液击，起保护压缩机的作用。
什么是数字减影血管造影? 数字减影血管造影(DSA)是通过电子计算机进行辅助成像的血管造影方法，是70年代以来应用于临床的一种崭新的X 线检查新技术。它是应用计算机程序进行两次成像完成的。在注入造影剂之前，首先进行第一次成像，并用计算机将图像转换成数字信号储存起来。注入造影剂后，再次成像并转换成数字信号。两次数字相减，消除相同的信号，得知一个只有造影剂的血管图像。这种图像较以往所用的常规脑血管造影所显示的图像，更清晰和直观，一些精细的血管结构亦能显示出来。 数字减影血管造影对诊断脑血管病有何意义? 因为 DSA 像，还可测定动脉的血流量，所以，目前已被应用于脑血管病检查，特别是对于动脉瘤、动静脉畸形等定性定位诊断，更是最佳的诊断手段。不但能提供病变的确切部位，而且对病变的范围及严重程度，亦可清楚地了解，为手术提供较可靠的客观依据。另外，对于缺血性脑血管病，也有较高的诊断价值。DSA 可清楚地显示动脉管腔狭窄、闭塞、侧支循环建立情况等，对于脑出血、蛛网膜下腔出血，可进一步查明导致出血的病因，如动脉瘤、血管畸形、海绵状血管瘤等。 总之，DSA 对脑血管病诊断，不失为一种行之有效的诊断方法。然而，由于它是一种创伤性检查，所以对脑血管病不应作为首选或常规检查方法，需要掌握好适应症和禁忌症，并做好有关准备工作。 什么叫数字减影血管造影(DSA)，适应症及禁忌症如何? 数字减影血管造影，是通过计算机把血管造影片上的骨与软组织的影像消除，仅在影像片上突出血管的一种摄影技术。 适应症： ①颅内血管性疾病，如动脉粥样硬化、栓塞、狭窄、闭塞性疾病、动脉病、动静脉畸形、动静脉瘘等。 ②颅内占位性病变，如颅内肿瘤、脓肿、囊肿、血肿等。 ③颅脑外伤所致各种脑外血肿。 ④手术后观察脑血管循环状态。 禁忌症： ①对造影剂过敏者。 ②严重高血压，舒张压大于110mmHg(14.66kPa)者。 ③严重肝、肾功能损害者。 ④近期有心肌梗塞和严重心肌疾患、心力衰竭及心律不齐者。 ⑤甲状腺机能亢进及糖尿病未控制者。
高清摄像机使用说明书 << 圆珠笔式—720P >> 图片仅供参考，请以实物为准
一、 产品简介 感谢您选购本产品，作为一款数码摄录一体机，它有多种实用的功能，时尚精致的外观，稳定卓越的品质，广泛多样的用途，将给您带去全新难忘的使用体验，是您身边不可缺少的实用工具。 本机有的功能为：高清摄像、高清拍照、优质录音、电脑摄像头、可移动磁盘。 本产品具有的特点为：多功能、多用途、外观时尚酷炫、摄录效果卓越、小巧便携、易于使用、稳定可靠、响应快速等。 本产品适用于：记者采访、精彩抓拍、突发事件记录、生活片段记录、娱乐休闲记录、体育运动记录、教学辅助记录、家庭安防监控、执法刑侦取证、旅行人文风景记录、户外探险记录、辅助记忆，等等。 二、 结构概述 编号 名称 描述 1 操作键 它是一个多功能按键，在不同模式以及状态下具有不同功能，包括：开机、关机、开始摄像、停止摄像、拍照、开始录音、停止录音。 2 摄像头 用于拾取图像信号。 3 麦克风 用于拾取音频信号。 4 状态指示灯孔 内置红绿蓝三色指示灯，3种颜色的灯通过不同的组合方式指示产品的不同工作状态。 5 模式开关 通过拨动模式开关，改变设备当前工作模式 6 Standard 4 Pin USB 接口 连接数据线、电源线的接口。 三、 操作说明 1. 开关机： 1.1 开机 A. 长按操作键（部件1）2秒钟，再松开按键。 图片仅供参考，请以实物为准
B. 产品电源被打开，绿灯亮起，进入产品的初始化状态。 C. 初始化完成，绿灯熄灭。 D. 开机后，设备进入默认的摄像功能待机状态，红灯亮起。 E. 完成开机。 注意：本产品的开机类似于电脑的启动，有一个启动过程，在此期间，请勿进行任何操作，直到开机动作完成。开机初始化的时间长短，视存储容量大小而异。 1.2 关机 A. 长按操作键（部件1）2秒钟，再松开按键。 B. 状态指示灯全部熄灭，完成关机。 注意：如果您的产品正在工作中，关机时，产品会自动为您保存正在录制的文件。 2.切换模式： A. 在产品的开机状态下，通过拨动模式开关（部件5），进行模式切换。 B. 当模式开关在1的位置，产品进入摄像模式，红灯亮起；当模式开关在2的位置， 产品进入拍照模式，绿灯亮起；当模式开关在3的位置，产品进入录音模式，蓝灯亮起。 C. 如果产品正在摄像、拍照或者录音的时候，切换工作模式，系统将自动保存当前正 在摄录的文件，并切换到下一模式。 3.摄像： A. 切换到摄像模式。 B. 当设备处于该模式的待机状态下时，红灯长亮。 C. 短按操作键，开始摄像，红灯从长亮状态转变为匀速而缓慢的闪烁状态。 D. 再次短按操作键，停止摄像，保存正在摄制的文件，红灯由闪烁状态恢复为长亮状 态。 注意：为了保证拍摄文件的大小和安全，系统将每隔30分钟自动保存一次文件，并继续录像；请在有充足照明的环境下，确保摄像头没有被遮挡，保持产品机身的竖直与稳定，并与被摄景物保持50cm以上的距离，以得到方向正确、色彩自然、图像清晰、画面稳定的影像，为了保证良好的录音效果，请勿遮挡住麦克风拾音部位。 4.拍照： A. 将设备切换到拍照模式下。 B. 当设备处于该模式的待机状态下时，绿灯长亮。 C. 每短按操作键一次，拍摄一张照片，绿灯闪烁一次。 注意：请在有充足照明的环境下，确保摄像头没有被遮挡，保持产品机身的竖直与稳定，并与被摄景物保持50cm以上的距离，以得到方向正确、色彩自然、图像清晰、画面稳定的影像。 5.录音： A．将产品切换到录音模式下。 B．当产品处于录音模式的待机状态下时，蓝灯长亮。 C．短按操作键，开始录音，蓝灯从长亮状态转变为匀速而缓慢的闪烁状态。

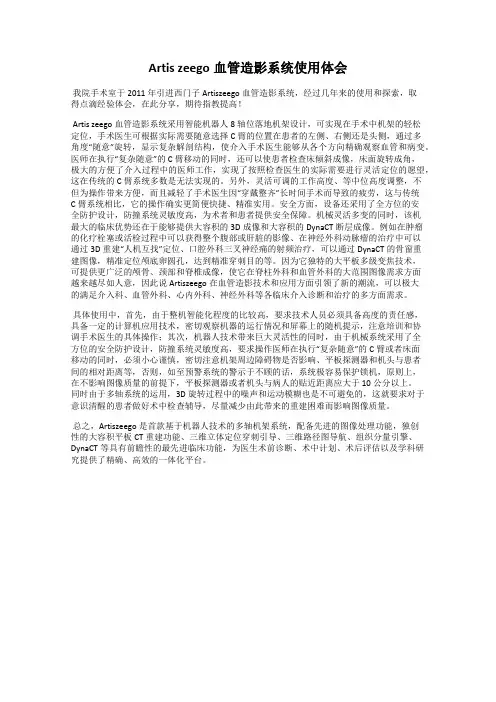

Artis zeego血管造影系统使用体会 我院手术室于2011年引进西门子Artiszeego血管造影系统，经过几年来的使用和探索，取 得点滴经验体会，在此分享，期待指教提高！ Artis zeego血管造影系统采用智能机器人8轴位落地机架设计，可实现在手术中机架的轻松 定位，手术医生可根据实际需要随意选择C臂的位置在患者的左侧、右侧还是头侧，通过多 角度“随意”旋转，显示复杂解剖结构，使介入手术医生能够从各个方向精确观察血管和病变。医师在执行“复杂随意”的C臂移动的同时，还可以使患者检查床倾斜成像，床面旋转成角， 极大的方便了介入过程中的医师工作，实现了按照检查医生的实际需要进行灵活定位的愿望，这在传统的C臂系统多数是无法实现的。另外，灵活可调的工作高度、等中位高度调整，不 但为操作带来方便，而且减轻了手术医生因“穿戴整齐”长时间手术而导致的疲劳，这与传统 C臂系统相比，它的操作确实更简便快捷、精准实用。安全方面，设备还采用了全方位的安 全防护设计，防撞系统灵敏度高，为术者和患者提供安全保障。机械灵活多变的同时，该机 最大的临床优势还在于能够提供大容积的3D成像和大容积的DynaCT断层成像。例如在肿瘤 的化疗栓塞或活检过程中可以获得整个腹部或肝脏的影像、在神经外科动脉瘤的治疗中可以 通过3D重建“人机互找”定位、口腔外科三叉神经痛的射频治疗，可以通过DynaCT的骨窗重 建图像，精准定位颅底卵圆孔，达到精准穿刺目的等。因为它独特的大平板多级变焦技术， 可提供更广泛的颅骨、颈部和脊椎成像，使它在脊柱外科和血管外科的大范围图像需求方面 越来越尽如人意，因此说Artiszeego在血管造影技术和应用方面引领了新的潮流，可以极大 的满足介入科、血管外科、心内外科、神经外科等各临床介入诊断和治疗的多方面需求。 具体使用中，首先，由于整机智能化程度的比较高，要求技术人员必须具备高度的责任感， 具备一定的计算机应用技术，密切观察机器的运行情况和屏幕上的随机提示，注意培训和协 调手术医生的具体操作；其次，机器人技术带来巨大灵活性的同时，由于机械系统采用了全 方位的安全防护设计，防撞系统灵敏度高，要求操作医师在执行“复杂随意”的C臂或者床面 移动的同时，必须小心谨慎，密切注意机架周边障碍物是否影响、平板探测器和机头与患者 间的相对距离等，否则，如至预警系统的警示于不顾的话，系统极容易保护锁机，原则上， 在不影响图像质量的前提下，平板探测器或者机头与病人的贴近距离应大于10公分以上。 同时由于多轴系统的运用，3D旋转过程中的噪声和运动模糊也是不可避免的，这就要求对于意识清醒的患者做好术中检查辅导，尽量减少由此带来的重建困难而影响图像质量。 总之，Artiszeego是首款基于机器人技术的多轴机架系统，配备先进的图像处理功能，独创 性的大容积平板CT重建功能、三维立体定位穿刺引导、三维路径图导航、组织分量引擎、DynaCT等具有前瞻性的最先进临床功能，为医生术前诊断、术中计划、术后评估以及学科研究提供了精确、高效的一体化平台。
