压缩空气在管道中的流
速
The manuscript was revised on the evening of 2021
1、压缩空气管路配管应注意的事项
(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。
(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路
(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。
(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。
(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。
(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。
(7) 管路中尽量减少使用弯头及各种阀类。
(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。如在某支线用气量突然大增时，可以减少压降。除此之外，在环状主管线上应配置适当的阀组，以利于检修时切断之用。
(9) 多台空压机空气输出管道并联联网时，空压机输出端无须加装止回阀。
压缩空气管路系统设计与安装 苏州卓锐机械空气压缩机的应用范围是广泛的，正确安装是重要的关键，注意任何应用类型所共有的安装基本原则，将可确保空压机发挥最高效率和性能。 压缩空气作为动力源泉已经有一个多世纪的历史，随着科学技术的发展，特别是人类对其生存空间环境要求的提高，推动了压缩技术的发展。现在人们不再只是满足于“动力源”了，而是对空气品质以及机器对环境的影响有了更高的要求，即对压缩机有了更高的要求：----机器对环境的影响最小； ----使机器最大程度地满足于各种环境的要求； ----人机间有良好的关系。 就空压站而言，其设计与安装，对能源消耗、生产工艺要求、空气品质、用气量满足等生产成本均有直接的因素。常见有： ----选用的压缩机规格过大。其后果：停机与空转时间长； ----选用的压缩机设备规格过小。其后果：用气终端压力过小，降低工效； ----空气压缩机通风不足。其后果：压缩机流量下降； ----管道及其配件的安装不符合要求。其后果：空气泄漏或压力降过大，气量不足或空气品质下降； ----压缩空气罐尺寸错误。其后果：设备磨损加快； ----管路、干燥器、过滤以及输入/输出气道尺寸过小。其后果：压力损失增加。 我们从事压缩空气工作者，必须清楚认识到压缩空气设备的选型、配置、供给实施设计正确具有重要的意义。 安装场所之选定 压缩机安装场所之选定最为工作人员所疏忽。往往空压机购置后就随便找个位置，配管后立即使用，根本没有事前的规划。殊不知如此草率的结果，却形成日后空压机故障、维修困难及压缩空气品质不良等后果。所以适当的安装场所乃是正确使用空压系统的先决条件。 1、须宽阔采光良好的场所，以利操作和检修。 2、空气之相对湿度宜低、灰尘少、空气清净且通风良好。 3、环境温度宜低于40℃，因环境温度越高，则空压机之输出空气量越少。 4、如果工厂环境较差，灰尘多，须加装前置过滤设备以维持空压机系统零件之使用寿命。
WORD格式整理版 XXXXXXXXX 工程 XXXX 压缩空气管道施工方案 编写人: ____________________ 日期：__________________ 审核人：____________________ 日期：_________________
WORD格式整理版 批准人: _______________ 日期： ______________
XXXXXXXXXC目经理部 压缩空气管道施工方案 一、编制依据： 1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。 2、根据现场勘察情况和前湾港站内运营规定。 3、《采暖通风与空气调节设计规范》GB50019-2003 4、《工业金属管道设计规范》GB50316-2000 5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。 &《现场设备、工业管道焊接工程与施工验收规范》GB50236-97 7、《工业设备及管道绝热施工及验收规范》GBJ126 二、编制范围： 本工程为XXXX试风设备综合楼室外压缩空气管道设计。 三、工程概括： 1、本工程位于既有1股与新1股之间，施工里程为GLK1+77至GLK2+76范围内，压缩空气管道采用无缝钢管。 2、压缩空气管道及组成件属于压力管道，类别为GC级，流体类别为D类，设计压 力0.8MPa,水压试验为1.2MP&
3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门 为截断塞门，管道外刷防锈漆两道，银粉一道。埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于1.2m。管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。气源由空压机室外部储风缸接引。微控试风设备的试风柜距脱轨器轨边设备20m埋设管道作加强环氧沥青防腐层，防腐层厚度不小于6mm 四、施工方案及工艺 （一）、压缩空气管道系统 自然界的空气经空气压缩机压缩后称为压缩空气。压缩空气是一种重要的动力源。 1、压缩空气站的组成 1）、压缩空气站工艺生产流程 压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。 2）、压缩空气站设备 （1）空气压缩机 在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。 （2）空气过滤器 （3）后冷却器 （4）贮气罐
压缩空气管道规范 为避免重复建设和节约投资，压缩空气管道考虑近期发展的需要是必要的。近期发展应包括对流量、压力及品质的要求。 9.0.2 本条是原规范第9.0.1 条后段的修订条文。 压缩空气管道系统有辐射状、树枝状和环状三种形式。其中，厂（矿区）管道一般采用辐射状和树枝状系统，车间采用树枝状和环状系统。辐射状系统便于集中调节用气量，压力和泄漏损失小，但一次性投资大，管网较复杂；树枝状系统的优缺点则与辐射状系统相反；环状系统的主要特点是供气可靠，压力稳定。由于各有优缺点，并且在不同的使用条件下均能获得较好的效益，所以，笼统地推荐一种系统是不合适的，特别是近年来，许多厂（矿）已经采用了树枝与辐射混合型的管网系统，其效益也是明显的。在设计管道系统时，可以根据当地的实际情况，因地制宜地选择合适的管道系统。 管道的三种敷设方式：架空、管沟和埋地，各有其特点和使用条件。架空管道安装、维修方便、直观，也便于以后改造。这种敷设方式被夏热冬暖地区、温和地区、夏热冬冷地区和寒冷地区的大多数厂（矿）采用。管沟敷设如能与热力管道同沟，将是经济合理的。直接埋地敷设在寒冷地区及总平面布置不希望有架空管线的厂（矿）采用较多。 寒冷地区和严寒地区的饱和压缩空气管道架空敷设时，冻结的可能性比较大，尤其是严寒地区需采取严格的防冻措施。 9.0.3 本条是原规范第9.0.2 条的修订条文。 管道设坡度有利于排放油水，但也有许多单位在管道设计时均不设坡度。多年来的使用证明，只要设有排除油水的装置，一般是没有问题的，尤其在不冻结地区，并且还有设计和施工方便的优点，因此，本条文对坡度设置问题未作规定，仅规定了管道应设置可排放油水的装置。如有坡度敷设时，推荐不小于0.002。 条文中提到的“饱和压缩空气”是指未经干燥处理或干燥处理后其露点温度仍然高于当地极端环 境最低温度的压缩空气，这样的压缩空气在架空管道中会析出水分，所以，架空敷设时需考虑防冻措施。 干燥、净化压缩空气管道的管材和附件的选择，对于确保供应用气设备符合要求的干燥、净化压缩空气十分重要。若管材和附件选择不当，常会使已经干燥、净化的压缩空气受到污染。根据对各行业企业的调查，将压缩空气按干燥净化程度分为四档，分别推荐使用不同的管材，这样既节约了成本，又保证了压缩空气的品质。 对于近年来出现的PVC塑料管、铝塑管、不锈钢复合管等新材料，由于尚无使用的成熟经验，故这里未予列出。 现在用于干燥和净化压缩空气管道的阀门和附件品种及材质较多，凡在强度、密封、抗腐蚀性方面满足要求者均可采用。 管道连接采用焊接，已有多年成熟的经验。焊接比法兰或螺纹连接更具有省料、施工快和严密性好等优点，故推荐采用。 干燥和净化压缩空气管道的焊接方式与一般压缩空气管道的焊接方式有所不同，这在《洁净厂房设计规范》（GB 50073）中已有明确的规定，因此，本条文要求遵照执行。 9.0.7 本条为新增条文。
管道的设计计算——管径和管壁厚度 空压机是通过管路、阀门等和其它设备构成一个完整的系统。管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。 A.管内径：管道内径可按预先选取的气体流速由下式求得： =i d 8.1821 ?? ????u q v 式中，为管道内径（）；为气体容积流量（i d mm v q h m 3）；为管内气体平均流速（u s m ），下表中给出压缩空气的平均流速取值范围。 管内平均流速推荐值气体介质 压力范围(Mpa) p 平均流速（m/s） u 0.3～0.6 10～20 0.6～1.0 10～15 1.0～2.0 8～12 空 气 2.0～3.0 3～6 注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。 例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。 已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa 已知H-6S型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa 4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m v q 3/min＝252 m 3/h 如上表所示u=6 m/s 带入上述公式=i d 8.1821?? ????u q v =i d 8.1821 6252??????=121.8 mm 得出管路内径为121。 mm B.管壁厚度：管壁厚度δ取决于管道内气体压力。
d=(Q/v)1/2 d为管道内径，mm d为管道内径，mm Q为介质容积流量，m3/h v为介质平均流速，m/s，此处压缩气体取流速10-15m/s。 计算，d＝48.5mm，实际取57×管道即可。 说明，上述计算为常温下的计算，输送高温气体另行计算为宜。 上述Q指实际气体流量，当指标况下应换算为实际气体流量，由pv=nRT公式可推导出。 一、空压管道设计属于压力管道范畴（压力大于,管径大于25MM）,你所在的单位应持有《中华人民共和国特种设备设计许可证》。 二、空压站及管道设计，应参照有关规范及相关设计手册。 1、GB50029-2003 压缩空气站设计规范 2、GB50316-2000 工业金属管道设计规范 3、动力管道设计手册机械工业出版社 三、压力管道设计，应按持证单位的《设计质量管理手册》《压力管道设计技术规定》《设计管理制度》等工作程序进行，这是单位设计平台的有效文件，有利于设计工作的正常开展。 四、设计前应有相关设计参数，你的问题中没有说明，无法具体回答。 五、问题1 ①管材的使用要求应按GB50316-2000执行，参照相关的材料章节。 ②公称直径为表征管子、管件、阀门等囗径的名义内直径，其实际数值与内径并不完全相同。钢管是按外径和壁厚系列组织生产的，管道的壁厚应参照GB50316中金属管道组成件耐压强度计算等有关章节。根据GB/8163或GB3087或GB6479或GB5310，选用壁厚应大于计算壁厚。 问题2 ①压力管道的连接应以焊接为主，阀门、设备接囗和特殊要求的管均应用法兰连接。 ②有关阀门的选用建议先了解一下阀门的类型、功
能、结构形式、连接形式、阀体材料等。压缩空气管可选用截止阀和球阀，大管径用截止阀，小管径用球阀。 一为安全，二为经济，所谓安全，就是有毒易燃易爆的介质，比如乙炔、纯氧管道，这些介 质一旦流速过快， 有爆炸等安全方面的危险， 所谓经济， 就是要算经济账， 比如你的压缩空 气，都是用压缩机打出来的，压缩机要消耗电，或者消耗蒸汽，要耗电就要算钱，经济流速 的选择就是因流速而引起的压力降不能过大，要在经济的范围之内。 何谓经济？拿你帖子里的数据举个很简单的例子就知道了： 压缩空气 P= MPaG，T=30℃（空压机冷却后大致都是这个温度），密度ρ=kg/m3，标态流量V0=1000 Nm3/h，工况流量V=125 m3/h，质量流量W=1292 kg/h，管道57X3.5mm，di=50mm，管长L=100m（含管件当量长度），管道绝对粗糙度0.2mm，摩擦系数λ取，空压机功率110 kW。 上面这组数据在工程现场楼主可随意取得，就上面这组数据简单的计算就可知道什么叫 “经济流速”:管道流速u= m/s，那么这个流速到底经济与否呢？要看阻力损失在空压机功率中所占比 例而定，阻力损失 ΔP=ρ.λ.(L/d).(u^2/2)=96788Pa= MPa，也就说经过100m长的管道管件后，压力自MPaG下降到了~ MPaG，阻力损失折算成功率损失ΔW=G.λ.(L/d).(u^2/2)=(1292/3600)X(9346/1000)=kW，占压缩机总能耗的110=% 看到了吗？在经历了100m后，损失了kW的功率，因为这段管道，每小时就有度电没了，一年按8000小时计就是26800度电，每度电按元，仅此一项，每年13400元就没了，悄无声息地没了。如果你把这根管道换成的DN38的管道，100m管道后的压力就只有MPaG了，压力保不住了，相应的功率损失更大，可达20 kW，每年83000元没了，这样的损失是无法接受的，也无法容忍。很自然，你
压缩空气管道安装标准 The manuscript was revised on the evening of 2021
压缩空气管道安装标准 压缩空气管道安装标准和气动设备工程安装验收标准参照GB5038-2006一般规定管子与管子，管子与设备连接不得进行强力对口。压缩空气碳素钢管道涂漆前应清除其表面的铁锈、焊渣、毛刺、油和水等污物，试压前焊缝不得涂漆管道焊接压缩空气碳素钢管对接焊缝应采用氩弧焊接或氩弧焊打底，电弧填充。压缩空气碳素钢管道对接焊缝外观质量不允许有裂纹、气孔、夹渣、溶合性飞溅和未焊透：咬边深度小于，且焊缝两侧的总长度小于焊缝全长的10%，焊缝与高小于或等于1+（b为焊缝宽度），且不大于3mm。管道制作管子切断、管子坡口应采用机械加工方法。切口端面应平整，端面应与管子轴线垂直，允许偏差为管子直径的1%且不应大于。管子焊接坡口形式、尺寸应符合焊接作业指导书的规定，坡口加工完应将铁屑、毛刺等清除干净。管子制弯应符合下列规定：1、弯管宜采用冷弯，弯管的最小弯曲半径不应小于 管子外径的3倍；采用冲压弯头时，弯曲半径不就小于管子外径的1倍。2、管子弯制后的最大外径与最小外径之差不应超过管径的8%。3、管子弯曲部位不宜有皱纹、起皮等缺陷。4、管道螺纹加工应符合设计技术文件的规定。螺纹加工完成后，表面应无裂纹、凹陷、毛刺等缺陷。有轻微机械损伤或断面不完整的螺纹，全长累计不应大于1/3圈，螺纹牙高减少不应大于其高度的1/5。管道安装压缩空气碳素钢管道的敷设应符合下列规定：1、管道走向应符合设计技术文件要求，水平管道平直度允许偏差为2/1000，且不大于30mm；立管垂直度允许偏差为3/1000，且不大于20mm；按设计技术文件规定的坐标位置和标高尺寸安装管道，坐标位置允许偏差为15mm，标高允许偏差为±15mm。2、管子
压缩空气在管道中的流速 1. 压缩空气流量流速参考表 fancongming 发表于: 2008-7-22 13:07 来源: 半导体技术天地 在计算压空管道管径时，压缩空气在管道中的流速一般取多少比较合适？ 对于低压冷空气流速在8~12m/s，对于高压空气流速为15m/s左右，一般如果压力不超过1.0MPaG,可以取10~15米/秒。 请问各位高手： 压缩空气压力在0.56MPa-0.75MPa，胶管管径10mm，传输距离约15m，要计算单位时间内的用气量，其流速如何确定？ 流速=流量/面积 呵呵,这是施工时计算最头痛的问题 胶管管径10mm应该是3/8"的 4米/秒 5立方/小时 1.0 系统简介 1.1 系统用途 CDA系统主要用于芯片经水清洗后之吹干用、制程设备驱动器动力用、…..等其它用途。 1.2 主要设备 ?空气压缩机 ?空气储槽 ?过滤器 ?干燥机 1.3 控制方式 ?单机设定控制 ?另设控制盘设计联动控制 2.0 设计准则 2.1 管内最大流速10 m/s 2.2 于标准状态下，管路磨擦损失每100 m不大于0.2 Kg/cm2。 2.3 空气过滤标准为制程线径等级之1/10。 3.0 设计步骤及注意事项 3.1 空气压缩机筛选 A. 依业主提供之设备CDA耗量及使用点之需求压力，选用合适之空气压缩机。
B. 空气压缩机依压缩段数可分为单段压缩、双段压缩及多段压缩。 a. 压力≦7 Kg/cm2 (g)时使用单段压缩。 b. 压力≧7 Kg/cm2 (g)时使用双段压缩。 C. 空气压缩机依种类可分为往复式、螺旋式、离心式。高科技厂房以螺旋式较常用。 D. 空气压缩机依冷却方式分为气冷式及水冷式 a. 气冷式用于小容量 b. 一般以水冷式较常用 c. 采用水冷式空气压缩机时，不要忽略冷却水之量，须告知空调设计人员。 d. 冷却水来源有冰水、冷却水或其它。唯使用低温之冰水时，须注意空气压缩机可能结露。 E. 空气压缩机依润滑方式可分无油式及微油式，依业主需求选用。 3.2 缓冲槽筛选 A. 缓冲槽之容量最少须1/10 CDA需求量之容积。 B. 缓冲槽材质 a. 不锈钢 b. 镀锌钢内覆Epoxy c. 需有袪水器 3.3 过滤器筛选 A. 前置过滤器(Pre-filter) a. 处理量约CDA需求量之1.3～1.4倍。 b. Particle滤除可为5μm，1μm c. 需有袪水器 d. 需有差压器 B. 后段过滤器(After-filter) a. 处理量约CDA需求量之1.1～1.2倍。 b. Particle滤除为0.01μm c. 需有差压器 3.4 干燥机筛选 A. 干燥机之形式分为冷冻式干燥机及吸附式干燥机。 B. 一般而言压力露点概分为三级： a. +3oC b. -40 oC c. -70 oC C. 依压力露点之要求，选用干燥机 a. 压力露点+2 oC，可用冷冻式干燥机， b. 压力露点-40 oC，可用吸附式干燥机或冷冻式及吸附式两者并用。 c. 压力露点-70 oC，可用吸附式干燥机或冷冻式及吸附式两者并用。 D. 干燥机处理量约CDA需求量之1.3～1.4倍。 E. 吸附式干燥机后之过滤器处理量约CDA需求量之1.1～1.2倍。 F. 吸附式干燥机为2个处理单元为一组，1个处理单元吸附水分，另一个处理单元则再生，再生需求风量约15%。 3.5 管径筛选 A. 最大流速10 m/s。 B. 磨擦损失于标准状态下，每100 m不得大于0.2 Kg/cm2。 C. 依据附件二"CRANE" B-14可求得合适之管径。
一、工程概况及有关参数 一）工程概况 ************************ ************************* ************************* 工程开、 竣工日期： 计划开工日期为 **** 年 月 总工期为 天。 二）管道技术参数 1. 压缩空气管道 1.1. 管道规格：^ 159 X 4.5 1.2. 管道编号：A0601 ―^ 159 X 4.5— 1.0A1 1.3. 工作压力： 0.7Mpa 1.4. 工作温度：常温 1.5. 设计压力： 0.8Mpa 1.6. 设计温度：常温 1.7. 强度试验压力： 1.2Mpa 1.8. 试验介质：水 1.9. 管道材质： 20＃钢 1.10. 压力管道类别：GC2 — 4 、编制依据 一） GB50235-97 《工业金属管道工程施工及验收规范》 二） GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》 三） GB50316-2000 《工业金属管道设计规范》 四） GB50231 《机械设备安装工程施工及验收规范》 五） GB50275 《压缩机、风机、泵安装工程施工及验收规范》 六） GB50093 《工业自动化仪表工程施工及验收规范》 七） GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》 八） 劳部发（ 1996）140号 《压力管道安全管理及监察规定》及解析 九） 中华人民共和国国务院令第 393 号 《建设工程安全生产管理条例》 十） 业主提供的施工图纸、相关要求及施工现场条件 三、管道安装施工及检验 （一） 施工准备工作 1. 技术准备 1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。 1. 2. 了解熟悉图纸、技术资料及有关标准、规范。 1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术 交底工作。 1.4. 准备好必要的焊接工艺卡和焊接工艺评定。 本工程为 ************ 公司， ******************** 项目，压缩空气管道安装工程。 工程地点： 设计单位： 施工单位： 日，竣工日期为 **** 年 月 日
一、工程概况及有关参数 （一）工程概况 本工程为************公司，********************项目，压缩空气管道安装工程。 工程地点：************************ 设计单位：************************* 施工单位：************************* 工程开、竣工日期：计划开工日期为****年月日，竣工日期为****年月日 总工期为天。 （二）管道技术参数 1. 压缩空气管道 1.1. 管道规格：φ159×4.5 1.2. 管道编号：A0601—φ159×4.5—1.0A1 1.3. 工作压力：0.7Mpa 1.4. 工作温度：常温 1.5. 设计压力：0.8Mpa 1.6. 设计温度：常温 1.7. 强度试验压力：1.2Mpa 1.8. 试验介质：水 1.9. 管道材质：20＃钢 1.10. 压力管道类别：GC2—4 二、编制依据 （一）GB50235-97《工业金属管道工程施工及验收规范》 （二）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 （三）GB50316-2000《工业金属管道设计规范》 （四）GB50231 《机械设备安装工程施工及验收规范》 （五）GB50275 《压缩机、风机、泵安装工程施工及验收规范》 （六）GB50093 《工业自动化仪表工程施工及验收规范》 （七）GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》 （八）劳部发（1996）140号《压力管道安全管理及监察规定》及解析 （九）中华人民共和国国务院令第393号《建设工程安全生产管理条例》 （十）业主提供的施工图纸、相关要求及施工现场条件 三、管道安装施工及检验 （一）施工准备工作 1. 技术准备 1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。 1.2. 了解熟悉图纸、技术资料及有关标准、规范。 1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术 交底工作。 1.4. 准备好必要的焊接工艺卡和焊接工艺评定。
《洁净室施工及验收规范》GB50591-2010中第32页6.气体系统第6.2管材及附件项，对空气管道的明确要求说明，如下图： 《洁净厂房设计规范》GB50073-2013中第29页8.2管道材料和阀门项，干燥的压缩空气管道材质作出了明确要求，如下图：
制药工厂压缩空气系统设计完全指南 2018-10-1317:12设计/微生物/污染 1、引言 新建或改建一个制药工厂，设计是一项重要工作，其中包括制药工艺、设备、土建、空调、给排水、动力等方面，是多种专业配合的整体工作。制药工厂设计与机械工厂设计比较，有许多特殊之处，本文仅就制药工厂压缩空气系统设计方面的问题，结合近年来的一些设计实践做一简述。 2、制药工厂压缩空气用途及品质要求 2.1压缩空气主要用途 在制药工厂中，压缩空气主要用于液体制剂中的灌装机，固体制剂中的制粒机、加浆机、填充机、包装机、印字机，提取工艺中的提取罐。此外，还有化验中试用气、物料输送、干燥、吹扫、气动仪表、自动控制用气等等。上述压缩空气用途中，很多情况下压缩空气与药品直接接触，所以，在制药工厂设计中对压缩空气的品质有着严格的要求。 2.2压缩空气品质控制的必要性
制药工厂压缩空气的品质主要是控制其含水量、含油量、含尘粒量和含生物粒子量，同时还要求压缩空气无气味。 含有油份的压缩空气直接与药物接触会污染药物。含有液态水滴的压缩空气会使管道阀门和设备产生锈蚀，水滴锈渍同样也会污染药物，影响药品质量。 空气中含有大量尘粒和微生物粒子，对医药工业来说，微粒特别是尘粒会直接影响药品质量，进而危及人们生命安全。微生物（生物粒子）对人体的危害更强，微生物多指细菌和真菌，污染药品后不但会使药品本身燃菌、变质，一旦误用，无论从肠道或非肠道进入人体，都会直接影响人体健康，其后果更为严重。所以制药工厂所用压缩空气必须以微粒和微生物为主要控制对象，这一点就是制药工厂与只控制微粒的其他工厂（如电子、机械工厂等）的主要区别之一。 2.3压缩空气品质控制指标 a.仪表、自动控制等用气的质量标准可由GB/T13277-91《一般用压缩空气质量等级》（等效采用ISO8573/1）中查出。这个标准根据固体粒子尺寸和含量、水蒸气含量及含油量4项控制指标划分质量等级，见表1。 对于仪表、自动控制用压缩空气的质量等级要求，推荐4项指标为2.3.3级，具体指标为：颗粒尺寸最大1μm颗粒含量1mg/m3,水含量（压力露点）最高-20℃，油含量最大值1mg/m3。 b.制药用压缩空气质量指标 目前，对于制药用压缩空气还没有相关的质量标准，采用的国际标准ISO8573/1的GB/T13277-97，明确医用压缩空气不包括在本标准之内。多数资料文献中仅有定性的一般要求，缺少具体的控制指标。
XXXXXXXXX工程 XXXX 压缩空气管道施工方案 编写人：日期： 审核人：日期： 批准人：日期：
XXXXXXXXXX项目经理部 压缩空气管道施工方案 一、编制依据： 1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。 2、根据现场勘察情况和前湾港站运营规定。 3、《采暖通风与空气调节设计规》GB50019-2003。 4、《工业金属管道设计规》GB50316-2000。 5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规》GB50235-97。 6、《现场设备、工业管道焊接工程与施工验收规》GB50236-97。 7、《工业设备及管道绝热施工及验收规》GBJ126。 二、编制围： 本工程为XXXXX试风设备综合楼室外压缩空气管道设计。 三、工程概括： 1、本工程位于既有1股与新1股之间，施工里程为GLK1+772至GLK2+766围，压缩空气管道采用无缝钢管。 2、压缩空气管道及组成件属于压力管道，类别为GC3级，流体类别为D类，设计压力0.8MPa，水压试验为1.2MPa。 3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门
为截断塞门，管道外刷防锈漆两道，银粉一道。埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于1.2m。管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。气源由空压机室外部储风缸接引。微控试风设备的试风柜距脱轨器轨边设备20m，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于6mm。四、施工方案及工艺 （一）、压缩空气管道系统 自然界的空气经空气压缩机压缩后称为压缩空气。压缩空气是一种重要的动力源。 1、压缩空气站的组成 1）、压缩空气站工艺生产流程 压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。 2）、压缩空气站设备 （1）空气压缩机 在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。 （2）空气过滤器 （3）后冷却器 （4）贮气罐 活塞式压缩机都配备有贮气罐，目的是减弱压缩机排气的周期性脉动，稳定管网压力，同时可进一步分离空气中的油和水分。 贮气罐分立式和卧式两种，通常立式的用得较多，其高度为直径的2～3倍，容积约为压缩机每分钟生产能力换算成压缩后气体的体积。
[最新]水、蒸汽及压缩空气管道推荐流速 水、蒸汽及压缩空气管道推荐流速 流体种类管道种类流速w(m/s) d?250 1,2 离心泵吸水管 1.5, 2.5 d>250 离心泵出水管 2,4 往复泵吸水管 ?1 锅炉给水往复泵出水管 1,3 给水总管 1.5,3 高、中压锅炉主给水管道 2,3 超高压锅炉主给水管道 3,5 凝结水泵吸水管 0.5,1 凝结水凝结水泵出水管 1,2 自流凝结水管 <0.5 上水管、冲洗水管(压力) 1.5,3 上水软化水管、反洗水管(压力) 1.5,3 反洗水管(自流)、溢流水管 0.5,1 盐水盐水管 1,2 冷水管 1.5,2.5 冷却水 热水管(压力式) 1,1.5 热网循环水供回水管(外网) 0.5,3 20,40 d<100 过热蒸汽 d=100,200 30,50 40,60 d>200 低温再热蒸汽管道 30,50 再热蒸汽 高温再热蒸汽管道 50,70 15,30 d<100 饱和蒸汽 d=100,200 25,35
30,40 d>200 抽汽管道 30,50 蒸汽至减压减温器的蒸汽管道 60,90 二次蒸汽利用管道 15,30 从压力容器中排出 80 乏汽从无压力容器中排出 15,30 从安全阀排出 200,400 水、蒸汽及压缩空气管道推荐流速 流体种类管道种类流速w(m/s) 压气机进气管 ,10 压气机输气管 ,20 压缩空气 d?50 ?8 一般管道 d?70 ?15 注:管径较小、压力较低或粘度较大时，流速取小值。 烟、风道的流速(m/s) 烟道材料风道自然通风机械通风 砖或混凝土制 4,8 3,5 6,8 金属制 10,15 8,10 10,15 注:(1)对于较长的水平烟道，为防止积灰，在全负荷下的烟气流速不宜低于7,8m/s (2)烟道中灰分多时，为防止烟道磨损，烟气流速不宜大于12,15m/s
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 管道中液体流速过大会产生静 电(新编版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes

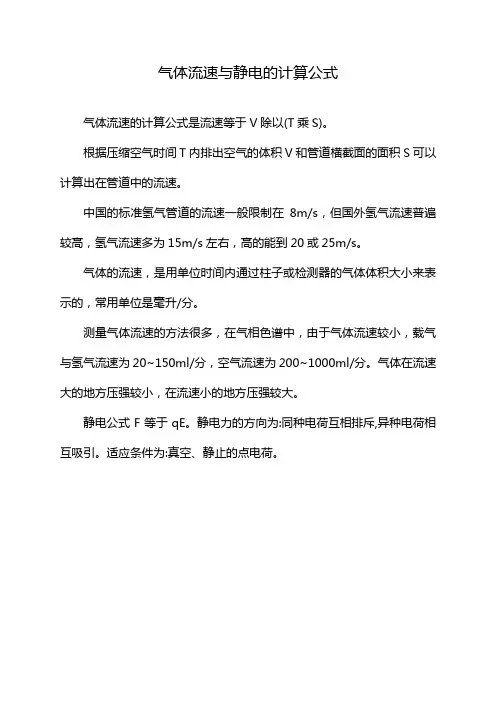

管道中液体流速过大会产生静电(新编版) 1、API2003-1991防止静电、闪电和杂散电流引燃的措施 2.5公路槽车 C、初流速应限制在1m/s以下； E、灌装速度应控制在7m/s和下式所得值二者较小值之下：v=0.5/d； F、装载后测量或采样前，应至少保持1min时间； G、对于孔径小于100μm（细于100目）的过滤器或筛网，其下游至少保持30s的静电释放时间。 2.7铁路槽车 2.7.4对产生静电荷的控制 油品电导率小于50PS/m时，v＜0.8/d，其余同样遵守2.5之规定
3海运作业 3.2对静电荷产生的控制 初装速度限制在1m/s以下，直至舱室内的输入口浸没在油内0.3～2m，方可加快装载速度。 4储罐 4.2产生静电荷的控制 b）在装油管浸没在油中0.6m或两倍管径之前，速度限制在1m/s 以下； d）避免大量空气或其它夹带气体随液体泵入储罐。 2、NFPA77-1993关于处理防静电措施的建议 4-3储罐 4-3.2防护措施 （b）灌装管尽量接近罐底，把液体的湍流减小到最低限度。原则上应使灌入的液流呈水平，以减轻对罐底水或沉积物的冲击； （c）在实际可能情况下，应该使从管口流入储罐的液体的线流速保持在1m/s，同时管口应没入液面之下；
压缩空气管道安装施工工艺标准 1.范围 1.2本章适用于工业管道工程中压缩空气管道安装工程的施工。 2. 施工准备 2.1 材料准备 2.1.1 材料、设备确认合格，准备齐全，送到现场。 2.1.2所有材料进场时应对品种规格外观等进行验收。包装应完好，材料表面无划痕及外力冲击破损。不合格的材料不得入库，入库的合格材料保管应分类挂牌堆放。 2.1.3管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。 2.1.4 主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。 2.1.5管道组成件及管道支撑件在施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。材质为不锈钢、有色金属的管道组成件及管道支撑件，在储存期间不得与碳素钢接触。暂时不能安装的管子，应封闭管口。 2.1.6阀门应从每批中抽查10%，且不少于1个，进行壳体压力试验和密封试验。当不合格时，应加倍检查，仍不合格时，该批阀门不得使用。 2.1.7 阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格。密封试验以公称压力进行，以阀瓣密封面不漏为合格。 2.1.8试验合格的阀门，应及时排尽内部的积水，并吹干。密封面上涂防锈油，关闭阀门，封闭出入口，做出明显的标记，填写“阀门试验记录”。 2.2 主要机具 2.2.1机械：套螺纹机、台钻、电焊机、切割机、煨弯机、坡口机、滚槽机、试压泵等。 2.2.2工具：工作台、管子压力钳、钢锯弓、割管器、电钻、电锤、热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、链钳、弯管弹簧、管剪、扩圆器、捻凿、焊钳、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子等。 2.2.3量具：水准仪、水平尺、钢卷尺、钢板尺、角尺、焊接检验尺、线坠、压力表等。 2.3 作业条件 2.3.1 设计图纸及其他技术文件齐全，确认具备施工条件。 2.3.2组织设计或施工方案经过批准，经过必要的技术培训，技术交底、安全交底已进行完毕。 2.3.3根据施工方案安排好现场的工作场地，加工车间库房。 2.3.4与管道安装有关的土建工作已经检验合格，满足安装要求，并已办理交接手续。 2.3.5材料、设备确认合格，准备齐全，送到现场。 2.3.6与管道连接的设备已经找平、找正合格，就位固定完毕。 2.3.7 必须在管道安装前完成的工序，如清洗、脱脂、内部防腐与衬里已进行完毕，并验收合格。2.3.8管子、管件、仪表及阀门等已经校验合格，并具备有关的技术文件，且确认符合设计要求。 2.3.9管子、管件、阀门等，内部已清理干净，无杂物。对管内有特殊要求的管道，其质量已符合设计文件的规定。 2.3.10与管道安装的有关施工机械已经安排落实，且能满足施工的技术及进度要求。 3.操作工艺 3.1工艺流程 支架安装→管道预制→管道焊接→管道安装→管道试压→管道吹扫→防腐、刷油→管道验收 3.2支架安装 3.2.1管道支架应安装牢固，位置正确，无歪斜活动现象。立管垂直度：长度在4m以上时允许偏差12mm，
压缩空气管道规范 Prepared on 24 November 2020
压缩空气管道规范 为避免重复建设和节约投资，压缩空气管道考虑近期发展的需要是必要的。近期发展应包括对流量、压力及品质的要求。 本条是原规范第条后段的修订条文。 压缩空气管道系统有辐射状、树枝状和环状三种形式。其中，厂（矿区）管道一般采用辐射状和树枝状系统，车间采用树枝状和环状系统。辐射状系统便于集中调节用气量，压力和泄漏损失小，但一次性投资大，管网较复杂；树枝状系统的优缺点则与辐射状系统相反；环状系统的主要特点是供气可靠，压力稳定。由于各有优缺点，并且在不同的使用条件下均能获得较好的效益，所以，笼统地推荐一种系统是不合适的，特别是近年来，许多厂（矿）已经采用了树枝与辐射混合型的管网系统，其效益也是明显的。在设计管道系统时，可以根据当地的实际情况，因地制宜地选择合适的管道系统。 管道的三种敷设方式：架空、管沟和埋地，各有其特点和使用条件。架空管道安装、维修方便、直观，也便于以后改造。这种敷设方式被夏热冬暖地区、温和地区、夏热冬冷地区和寒冷地区的大多数厂（矿）采用。管沟敷设如能与热力管道同沟，将是经济合理的。直接埋地敷设在寒冷地区及总平面布置不希望有架空管线的厂（矿）采用较多。 寒冷地区和严寒地区的饱和压缩空气管道架空敷设时，冻结的可能性比较大，尤其是严寒地区需采取严格的防冻措施。 本条是原规范第条的修订条文。 管道设坡度有利于排放油水，但也有许多单位在管道设计时均不设坡度。多年来的使用证明，只要设有排除油水的装置，一般是没有问题的，尤其在不冻结地区，并且还有设计和施工方便的优点，因此，本条文对坡度设置问题未作规定，仅规定了管道应设置可排放油水的装置。如有坡度敷设时，推荐不小于。 条文中提到的“饱和压缩空气”是指未经干燥处理或干燥处理后其露点温度仍然高于当地极端环境最低温度的压缩空气，这样的压缩空气在架空管道中会析出水分，所以，架空敷设时需考虑防冻措施。 干燥、净化压缩空气管道的管材和附件的选择，对于确保供应用气设备符合要求的干燥、净化压缩空气十分重要。若管材和附件选择不当，常会使已经干燥、净化的压缩空气受到污染。根据对各行业企业的调查，将压缩空气按干燥净化程度分为四档，分别推荐使用不同的管材，这样既节约了成本，又保证了压缩空气的品质。 对于近年来出现的PVC塑料管、铝塑管、不锈钢复合管等新材料，由于尚无使用的成熟经验，故这里未予列出。 现在用于干燥和净化压缩空气管道的阀门和附件品种及材质较多，凡在强度、密封、抗腐蚀性方面满足要求者均可采用。 管道连接采用焊接，已有多年成熟的经验。焊接比法兰或螺纹连接更具有省料、施工快和严密性好等优点，故推荐采用。 干燥和净化压缩空气管道的焊接方式与一般压缩空气管道的焊接方式有所不同，这在《洁净厂房设计规范》（GB 50073）中已有明确的规定，因此，本条文要求遵照执行。 本条为新增条文。
1. 生活给水管道流速：摘自《建筑给排水设计规范》GB 50015-2003 3.6.9 生活给水管道的水流速度，宜按表3.6.9采用。。 表3。6。9 生活给水管道的水流速度 （也是参考5.5.8规定。） 表5.5.8 水管道的流速 以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内： 生活或生产给水管道，不宜大于2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s； 消火栓系统，消防给水管道，不宜大于2.5m／s； 自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10 m／s以内。 2. 室外消防给水管流速：摘自《石油化工企业设计防火规范》GB 50160—92 第7.3.14条工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。独立的消防给水管道的流速，不宜大于5m／s。 3.自动喷水灭火系统给水管流速： 摘自《自动喷水灭火系统设计规范》GB GB 50084—2001 9. 2 管道水力计算 9. 2. 1 管道内的水流速度宜采用经济流速，必要时可超过5m／s，但不应大于10m／s。9. 2. 1条文说明：采用经济流速是给水系统设计的基础要素，本条在原规范第7．1．3条基础上调整为宜采用经济流速，必要时可采用较高流速的规定。采用较高的管道流速，不利
于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。 原规范中关于“管道内水流速度可以超过5m／s，但不应大于10m／s”的规定．是参考下述资料提出的： 我国《给排水设计手册》(第三册)建议，管内水的平均流速，钢管允许不大于5m／s；铸铁管为3m／s。 4. 给水水泵房： 1.消防水池补给水管流速：摘自《建筑设计防火规范》GB 50016-2006第8.6.2条第2点： 2 补水量应经计算确定，且补水管的设计流速不宜大于2.5m／s； 2. 给水泵进出水管流速：摘自《室外给水规范GB 50013-2006》： 6.3.1 水泵吸管及出水管的流速，宜采用下列数值； 1 吸水管 直径小于250mm时，为1.0～1.2m／s； 直径在250～1000mm时，为1.2～1.6m／s； 直径大于1000mm时，为1.5～2.0m／s。 2 出水管： 直径小于250mm时，为1.5～2.0m／s。 直径在250～1000mm时，为2.0～2.5m／s; 直径大于1000mm时，为2.0～3.0m／s。 5. 排水水泵房： 排水泵进出水管流速：摘自《室外排水设计规范》GB 50014－2006 5.4.4水泵吸水管设计流速宜为0.7～1.5m／s。出水管流速宜为0.8～2.5m／s。 6. 排水管流速：摘自《室外排水设计规范》GB 50014－2006 （采用重力自流时） 4.2.5排水管道的最大设计流速，宜符合下列规定：

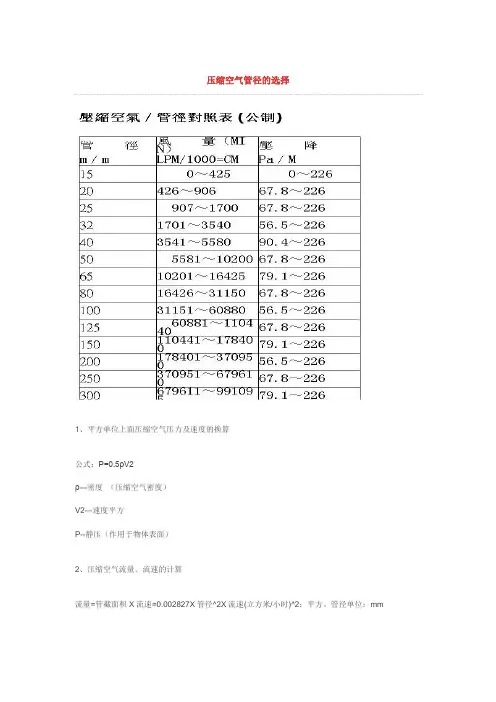

压缩空气管径的选择 1、平方单位上面压缩空气压力及速度的换算 公式：P=0.5ρV2 ρ---密度（压缩空气密度） V2---速度平方 P--静压（作用于物体表面） 2、压缩空气流量、流速的计算 流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。管径单位：mm 流速可用柏努力方程; Z+(V2/2g)+(P/r)=0 r=ρg V2是V的平方 ,是流速 Z是高度.(水平流动为0) ρ是空气密度. g是重力加速度=9.81 P是压力(MPa) 3、压缩空气管路配管应注意的事项 (1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出。
(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下： 管径计算d＝ mm＝ mm 其中Q压－压缩空气在管道内流量m3/min V－压缩空气在管道内的流速m/s Q自－空压机铭牌标量m3/min p排绝－空压机排气绝压bar（等于空压机排气压力加1大气压） (3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。 (4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。 (5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。 (6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。 (7) 管路中尽量减少使用弯头及各种阀类。 (8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。如在某支线用气量突然大增时，可以减少压降。除此之外，在环状主管线上应配置适当的阀组，以利于检修时切断之用。 (9) 多台空压机空气输出管道并联联网时，空压机输出端无须加装止回阀。
管道内流体常用流速范围 序号介质名称工作条件或管径范围流速m/s 1 饱和蒸汽DN>200, DN=100～200 DN<100 30～40 35～25 30～15 2 饱和蒸汽P<1Mpa P=1～4Mpa P=4～12Mpa 15～20 20～40 40～60 3 过热蒸汽DN>200, DN=100～200 DN<100 40～60 50～30 40～20 4 二次蒸汽二次蒸汽要利用时 二次蒸汽不利用时 15～30 60 5 高压乏气80～100 6 乏气排气管：从受压容器排出 从无压容器排出 80 15～30 7 压缩气体真空 P<0.3Mpa（表压） P=0.3～0.6Mpa（表压） P=0.6～1.0Mpa（表压） P=1.0～2.0Mpa（表压） P=2～3Mpa（表压） P=3～30Mpa（表压） 5～10 8～12 20～10 15～10 12～8 8～3 3～0.5 8 氧气P=0～0.05Mpa（表压） P=0.05～0.6Mpa（表压） P=0.6～1.0Mpa（表压） P=2～3Mpa（表压） 10～5 8～6 6～4 4～3 9 煤气管道长50～100m P≤0.027Mpa P≤0.27Mpa P≤0.8Mpa 3～0.75 12～8 12～3 10 半水煤气P=0.1～0.15Mpa（表压）10～15 11 天然气30 序号介质名称工作条件或管径范围流速m/s 12 烟道气烟道内 管道内 3～6 3～4
13 石灰窑窑气10～12 14 氮气P=5～10Mpa（表压）2～5 15 氢氮混合气P=20～30Mpa（表压）5～10 16 氨气真空 P<0.3Mpa（表压） P<0.6Mpa（表压） P<2.0Mpa（表压） 15～25 8～15 10～20 3～8 17 乙烯气P=22～150Mpa（表压）5～6 18 乙炔气P<0.01Mpa（表压） P<0.15Mpa（表压） P<2.0Mpa（表压） 3～4 4～8（最大） 最大4 19 氮气体 液体 10～25 1.5 20 氯仿气体 液体 10 2 21 氯化氢气体（钢衬胶管） 液体（橡胶管） 20 1.5 22 溴气体（玻璃管） 液体（玻璃管） 10 1.2 23 氯化甲烷气体 液体 20 2 23 氯乙烯（三种） 2 24 乙二醇 2 25 苯乙烯 2 26 水（及粘度相似的 液体） P=0.1～0.3Mpa（表压） P≤1.0Mpa（表压） P≤8.0Mpa（表压） P≤20～30Mpa（表压） 0.5～2 3～0.5 3～2 3.5～2 序号介质名称工作条件或管径范围流速m/s 27 二溴乙烯玻璃管 1 28 自来水主管P=0.3Mpa（表压） 支管P=0.3Mpa（表压） 1.5～3.5 1.0～1.5 29 锅炉给水P>0.8Mpa（表压） 1.2～3.5 30 蒸汽冷凝液0.5～1.5 31 冷凝水自流0.2～0.5 32 过热水 2 33 海水,微碱水P<0.6Mpa（表压） 1.5～2.5
