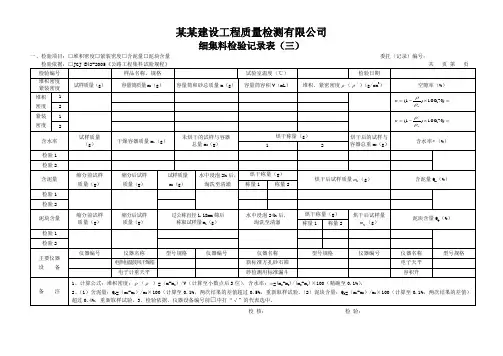

细集料棱角性试验(间隙率法) 记录表
管理编号：-138 编号：第页共页
复核：试验：
（工程建筑套表）新旧版公路工程集料试验规程差异 对照表
新旧版《公路工程集料试验规程》差异对照表 新旧版《公路工程集料试验规程》差异对照表 （实施日期：2005年8月1日起） 壹、粗集料 序号试验项目旧版《公路工程集料试验规程》 JTJ058-2000新版《公路工程集料试验规程》 JTGE42-2005 1粗集料 取样法1、明确了从皮带运输机上取样的具体方法。 2、增加了从沥青拌和楼的热料仓取样的具体方法。 3、新增了试样用分料器和四分法进行缩分的详细描述。 2粗集料及集料混合料的筛分试验1、未明确何种情况下用干筛法、水洗法。 2、水洗法时是先水洗壹份再另干筛壹份，最后合且在壹起计算。 3、分计筛余按筛前总质量且按去除0.075档比例折算，0.075档单独计算。1、明确水泥混凝土用集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须用水筛法试验。 2、水洗法要求俩个试样分别都要先进行水洗，然后再干筛。水洗法俩次P0.075差值不能超过1%，否则重新试验。 3、分计筛余按扣除损耗后总质量计算。0.075档单独计算。 3粗集料密度及吸水率试验（网篮法）试样要先过4.75mm方孔筛或5mm圆孔筛。对较粗集料可用4.75mm方孔筛过筛，对2.36~4.75的集料或混在4.75mm以下石屑则用2.36mm的方孔筛过筛。
4粗集料密度及吸水率试验 （容量瓶法）试样要先过4.75mm方孔筛或5mm圆孔筛。对水泥砼用集料过4.75mm方孔筛； 对沥青混合料用集料过2.36mm方孔筛。 5粗集料堆积密度及空隙率 试验1、对水泥砼和沥青混合料用集料规定了俩套不同的容量筒。 2、密度单位：kg/m31、无论水泥砼仍是沥青混合料用集料都只用壹套容量筒。 2、密度单位：t/m3 6水泥混凝土用粗集料针片状颗粒含量试验（规准仪法）规准仪卡口和孔隙尺寸略大规准仪卡口和孔隙尺寸略小 序号试验项目旧版《公路工程集料试验规程》 JTJ058-2000新版《公路工程集料试验规程》 JTGE42-2005 7粗集料压碎值试验1、水泥砼用集料和沥青混合料用集料压碎值试验所用压碎指标值测定仪不同。 2、水泥砼用集料：取10~20mm的试样，去除针片状再试验；装试样时分俩层装入；在试验机上在3~5min内加荷到200KN，稳压5S 后卸荷；过2.5mm筛；平行试验3次（控制试样高度，3次试样质量不同）。 沥青混合料用集料：13.2~16mm的试样，不去除针片状；装试样时分三层装入；在试验机上在10min内加荷到400KN后立即卸荷；过
粗细集料试验方法 集料的概念及分类 集料（骨料）是指在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。 集料的类型：根据集料形成的过程可分为经自然风化、地质作用形成的卵石、砂砾石；人工机械加工而成的碎石；工业生产副产品矿渣根据粒径大小可分为粗集料和细集料；根据化学成分分为酸性集料和碱性集料。 粗细集料划分的粒径：在水泥混凝土中，粗、细集料的界限尺寸为4.75mm，但在沥青混合料中，界限尺寸通常为2.36mm。 标准筛 对颗粒性材料进行筛分试验用的符合标准形状和尺寸规格要求的系列样品筛。标准筛筛孔为正方形（方孔筛）。筛孔尺寸依次为： 单位：mm 集料的取样量和试验用量 集料取样量的多少取决于要进行的试验项目、集料公称粒径的大小。不同试验项目需要不同的试验数量，同时随公称粒径的增加，相应的试验项目所需的集料用量随之加大。 集料筛分试验 粗集料及集料混合料的筛分试验 （1）目的与适用范围 1）测定粗集料（碎石、砾石、矿渣等）的颗粒组成。对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。 2）该法也适用于同时含有粗集料、细集料、矿粉的筛分试验。如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等 （2）仪具与材料 l）试验筛：根据需要选用规定的标准筛； 2）摇筛机； 3）天平或台秤：感量不大于试样质量的0.1%； 4）其它：盘子、铲子、毛刷等。 （3）试验准备：按规定将来料用分料器或四分法缩分至筛分试验所要求的试样质量，风干后备用。根据需要可按要求的集料最大公称粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
WX—2000型 细集料棱角性测定仪 天津市路达建筑仪器有限公司
细集料棱角性试验（间隙率法） 一、目的与使用方法 本方法测定一定量的细集料通过标准漏斗，装入标准容器中的间隙率，称为细集料的棱角性，以百分表表示。 本方法适用于测定天然砂、人工砂、石屑等用于路面的细集料的棱角性，以预测细集料对沥青混合料的内摩擦角和抗流动变性性能的影响。 二、仪具与材料 1.细集料棱角测定仪，上部为一个金属或塑料制的圆筒形容量瓶， 容积不少于250mL，下面接一个38㎜的金属制倒圆锥桶漏斗，角度为60°± 4°，漏斗内部光滑，流出孔开口直径12.7㎜±0.6㎜.测定仪下方放置一个100mL的板上，容器内径为39㎜，高86㎜，此容器镶嵌在一块厚6㎜的金属板上，容器与底板之间用环氧树脂填充固结，金属底板底部大的正中央有一个凹坑，用以与底座位置对中。 2.标准筛：孔径4.75mm，2.36mm的方空筛。 3.天平：感量不大于0.1g。 4.烘箱：能控温在105℃±5 ℃ . 5.玻璃板:60㎜×60㎜,厚4㎜， 6.刮尺：带刃直尺，长100㎜，宽20㎜ 7.其它：搪瓷盘，毛刷等。 三、实验步骤
1.称取细集料接受容器的干质量 m 2.在容器中加满水，称取圆筒加水的质量m 1 ，标定容器的容积 V= m 1— m ，此时可忽略温度对水密度的影响。 3.将从现场去来到的细集料试样，按照最大粒径的不同选择2.36㎜ 或4.75㎜的标准筛，除去大于最大粒径的部分。通常对天然砂或0～3㎜规格的机制砂，石屑用2.36㎜筛，对0～5㎜机制砂、石屑可采用4.75㎜筛。 4.取约2㎏试样放在搪瓷盘中，加水浸泡24h，仔细淘洗，是泥土 和粉尘悬浮在水中。分别数次缓缓的将悬浊液通过1.18㎜、0.075㎜套筛倒去悬浮的混水，并用洁净的水冲洗集料，仔细冲走小于 0.075㎜部分。将1.18㎜及0.075㎜筛上部分均倒回搪瓷盘中， 放入 105℃±5℃烘箱中烘干至恒重，冷却后适当拌合均匀，按分料器法或四分法称取190g±1g的试样少于3份。 5. 将漏斗与圆筒接好，成一整体，在漏斗下方置接受容器。用一块小玻璃板堵住开口处。 6. 将试样从圆筒中央上方（高度与筒顶齐平）徐徐倒入漏斗，表面尽量倒平。 7. 取走堵住漏斗开启们的小玻璃板，漏斗中的细集料随即通过漏斗开口处流出，进入接受容器中。 8. 用带刃的直尺轻轻刮平容器的表面，不加任何振动。 9. 称取容器与细集料的总质量m 2 ，准确至0.1g。
细集料棱角性试验（间隙率法） 一、目的与适用范围 本方法测定一定量的细集料通过标准漏斗，装入标准容器中的间隙率，称为细集料棱角性，以百分率表示。 本方法适用于测定天然砂、人工砂、石屑等用于路面的细集料的棱角性，以预测细集料对沥青混合料的内摩擦角和抗流动变形性能的影响。 二、依据标准 《公路工程集料试验规程》JTG E42-2005 三、仪器设备 细集料棱角性测定仪：应符合《公路工程集料试验规程》JTG E42-2005的要求。 标准筛：孔径为4.75㎜、2.36㎜的方孔筛。 天平：感量不大于0.1g。 烘箱：能控温在105℃±5℃。 玻璃板：60㎜×60㎜，厚4㎜。 刮尺：带刃直尺、长100㎜，宽20㎜。 其他：搪瓷盘、毛刷。 四、试验步骤 4.1称取细集料接受接受容器的干质量m 。 4.2在容器中加满水，称取圆筒加水的质量m 1，标定容器的容积V=m 1 -m ，此 时可忽略温度对水密度的影响。 4.3将从现场取来的细集料试样，按照最大粒径的不同选择2.36㎜或者4.75㎜的标准筛过筛，除去大于最大粒径的部分。通常对天然砂或0～3㎜规格的机制砂、石屑采用2.36㎜筛，对0～5㎜机制砂、石屑采用4.75筛。 4.4取约2kg试样放在搪瓷盘中,加水浸泡24h,仔细淘洗,使泥土和粉尘恳浮在水中。分数次缓缓地将悬浊液通过1.18mm、0.075㎜套筛倒去悬浮的混水,并用洁净的水冲洗集料,仔细冲走小于0.075mm部分。将1.18mm及0.075mm筛上部分均倒回搪瓷盘中,放人105℃±5℃烘箱中烘干至恒重,冷却后适当拌和均匀,按分料器法或四分法称取190g土1g的试样不少于3份。
T 0345—2005 细集料棱角性试验（流动时间法） 1.目的与适用范围 1.1本方法测定一定体积的细集料（机制砂、石屑、天然砂）全部通过标准漏斗所需要的流动时间，称为细集料的棱角性，以s表示。 1.2本方法测定的细集料棱角性，适用于评定细集料颗粒的表面构 造和粗糙度，预测细集料对沥青混合料的内摩擦角和抗流动变形性能的影响。 1.3当工程上同时使用不同品种的细集料，如将天然砂和机制砂、 石屑混用时，应以实际配合比例组成的细集料混合料进行试验，并满足相应的规范要求。 2.仪具与材料 ⑴细集料流动时间测定仪：上部为直径90mm，高125mm的金属圆 筒，下部为可更换的开口60°的金属或硬质塑料漏斗，漏斗内部应光滑，其流出孔直径有两种可更换的规格12mm或16mm，上部由螺纹与圆筒连接成一整体。漏斗下方有一个可以左右转动的开启挡板。测定仪下方放置一个足以存下3kg细集料的容器，如铝盘、搪瓷盘等。 ⑵标准筛：孔径为4.75mm、2.36mm、0.075mm的方孔筛。 ⑶天平：感量不大于0.1g。 ⑷烘箱：能控温在105℃±5℃。 ⑸秒表：准确至0.1s。 ⑹其它：搪瓷盘、毛刷等。 3操作步骤：
3.1将从现场取来的细集料试样，按照最大粒径的不同选择2.36mm 或 4.75mm的标准筛，除去大于最大粒径部分。但当工程上同时使用不同品种的细集料，如将天然砂和机制砂、石屑混用时，应分别进行单一细集料品种的棱角性质量评定，同时以实际配合比例组成的细集料混合料进行试验，以评定其使用性能。 3.2按T0327方法以水洗除去小于0.075mm的粉尘部分，取0.075mm~2.36mm或0.075mm~ 4.75mm的试样约6kg放入105℃±烘箱烘干至恒重，在室温下冷却。 3.3、按本规程T0328的方法测定表观密度r a，由分料器或四分法将试样分成不少于5份，每份的质量为表观密度除于2.70。 3.4根据试验的细集料选择漏斗。对规格0.075-2.36mm的细集料选用漏出孔径为12mm的漏斗，对规格0.075- 4.75mm的细集料选用孔径为16mm的漏斗，将漏斗与圆筒联接安装成一整体。关闭下方的开启门，在漏斗下方置接收容器。 3.5将试样倒入漏斗，表面尽量到平，但倒完后不得以任何工具扰动或刮平试样。 3.6打开漏斗开关，同时开动秒表，记取流完时间。 3.7取5次的平均值为棱角性的试验结果。
细集料棱角性试验间隙率法作业指导书 1目的与适用范围 1.1本方法测定一定量的细集料通过标准漏斗，装入标准容器中的间隙率，称为细集料的棱角性，以百分率表示。 1.2本方法适用于测定天然砂、人工砂、石屑等使用于路面的 细集料棱角性，以预测细集料对沥青混合料的内摩擦角和抗流动变形性能的影响。 2仪具与材料 2.1细集料棱角性测定仪：上部为一个金属或塑料制的圆筒， 容积不少于250ml，下面接一个高38mm勺金属制的倒圆锥筒漏斗，角度为60° 士4°,漏斗内部光滑，流出孔开口直径12.7mm± 0.6mm 测定仪下方放置一个100ml的铜制的容器，容器内径39mm高86mm 此容器镶嵌在一块厚6mm勺金属板上，容器与底板之间用环氧树脂填充固紧。金属底板底部的正中央有一个凹坑，用以与底座位置对中。 2.2标准筛：孔径为4.75mm 2.36mm的方孔筛。 2.3天平：感量不大于0.1g。 2.4烘箱：能控温在105C 士5C。 2.5玻璃板：60mM 60mm 厚4mm 2.6刮尺：带刃直尺，长100mm宽20mm 2.7其它：搪瓷盘、毛刷等。 3试验步骤 3.1 称取细集料接受容器的质量m
3.2在容器中加满水，称取圆筒加水的质量ml,标定容器的容 积V= ml- m0此时可忽略温度对水密度的影响。 3.3将从现场取来的细集料试样，按照最大粒径的不同选择2.36mm 或 4.75mm的标准筛过筛，除去大于最大粒径的部分。通常对天然砂或0~3mn规格的机制砂、石屑采用2.36mm筛，对0~5mn机制砂、石屑可采用4.75mm筛。 3.4取约2kg试样放在搪瓷盘中，加水浸泡24h,仔细淘洗，使泥土和粉尘悬浮在水中，分数次缓缓地将悬浊液通过1.18mm0.075mm 套筛倒去悬浮的混水，并用洁净的水冲洗集料，仔细冲走小于0.075mm 部分。将1.18mm及0.075mm筛上部分均倒回搪瓷盘中，放入105C 士5C烘箱中 烘干至恒重，冷却后适当拌和均匀，按分料器法或四分法称取190 士1g的试样不少于3份。 3.5将漏斗与圆筒接好，成一整体。在漏斗下方置接受容器， 用一块小玻璃板堵住开口处。 3.6将试样从圆筒中央上方（高度与筒顶齐平）徐徐倒入漏斗， 表面尽量倒平。 3.7取走堵住漏斗开启门的小玻璃板。漏斗中的细集料随即通过漏斗开口处流出，进入接受容器中。 3.8用带刃的直尺轻轻平容器的表面，不加任何振动。 3.9称取容器与细集料的总质量m2准确至0.1g。 3.10 按本规程T0330的方法测定细集料的毛体积密度
[课程]粗集料筛分试验规程 粗集料筛分试验 1 目的与适用范围 1.1测定粗集料(碎石、砾石、矿渣等)的颗粒组成。对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层粗集料必须采用水洗法试验。 1.2 本方法也适用于同时含有粗集料、细集 料、矿粉的集料混合料筛分试验，如未筛碎石、 级配碎石、天然砂砾、级配砂砾、无机结合料 稳定基层材料、沥青拌和楼的冷料混合料、热 料仓材料、沥青混合料经溶剂抽提后的矿料等 2仪具与材料 (1)试验筛:根据需要选用规定的标准筛。 (2)摇筛机。 (3)天平或台秤:感量不大于试样质量的0. 1,。 (4)其它:盘子、铲子、毛刷等。 3 试验准备 按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。 表T0302-1 筛分用的试样质量公称最大粒 75 63 37.5 31.5 26.5 19 16 9.5 4.75 径(mm) 试样质量不
10 8 5 4 2.5 2 1 1 0.5 少于(kg ) 4水泥混凝土用粗集料干筛法试验步骤 4.1 取试样一份置105??5C烘箱中烘干至恒重，称取干燥集料试样的总质量(m)，准确o 至0.1%。 4.2用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至lmin内通过筛孔的质量小于筛上残余量的0. 1,为止;当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。应确认lmin内通过筛孔的质量确实小于筛上残余量的0.1,。 注:由于0.075筛干筛几乎不能把沾在粗集料表面的小于0.075mm部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075mm通过率的意义不大，所以也可以不筛，且把通过0.15mm筛的筛下部分全部作为0.075mm的分计筛余，将粗集料的0.075mm通过率假设为0。 4.3 如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。当筛余颗粒的粒径大于19mm时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗塞过筛孔。 4.4称取每个筛上的筛余量，准确至总质量的0.1,。各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m相比，相差不得超o 过mo的0.5,。 5 计算 5.1 干筛法筛分结果的计算
粗集料含水率试验 1 目的与适用范围 测定碎石或砾石的含水率。 2 仪具与材料 2.1 烘箱：能使温度控制在105±5摄氏度。 2.2 天平：称量5kg，感量不大于5g。 2.3 容器：如浅盘等。 3 试验步骤 3.1 根据最大粒径，按T0301的方法取代表性试样，分成两份备用。 3.2 将试样置于干净的容器中，称量试样和容器的总质量(m1)，并在105±5摄氏度的烘箱中烘干至恒重。 3.3 取出试样，冷却后称取试样与容器的总质量(m2)。 4 计算 含水率按式(1)计算，准确至0.1%。 ω=(m1-m2)/(m2-m3)*100 式中：ω--粗集料的含水率，%； m1--烘干前试样与容器总质量，g； m2--烘干后试样与容器总质量，g； m3--容器质量，g。 以两次平行试验结果的算术平均值作为测定值。 T0306-1994 粗集料含水率快速试验(酒精燃烧法) 1 目的与适用范围 快速测定碎石或砾石的含水率。 2 仪具与材料 2.1 天平：称量1000g，感量不大于1.0g。 2.2 容器：铁或铝制浅盘。 2.3 大于50mL的量筒或量杯。 2.4 酒精：普通工业酒精。 3 试验步骤 3.1 取洁净容器，称其质量(m0)。 3.2 向干净的窗口中加入约500g试样，称取试样与容器合质量(m1)。 3.3 向容器中的试样加入酒精约50mL，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min再加入酒精约50mL，仍按上述步骤进行。 3.4 待第二次火焰熄灭后，称取干试样与容器总质量(m2). 注:试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。 4 计算 粗集料含水率按式(1)计算，准确至0.1%。 ω=(m1-m2)/(m2-m0)*100 式中：ω--粗集料含水率，%； m0--容器质量，g; m1--未烧干的试样与容器总质量，g； m2--烘干后的试样与容器总质量，g； 以两次平行试验结果的算术平均值作为测定值。
细集料棱角性测定仪使用说明书 一、适用范围 WX-2000细集料棱角性测定仪用于测定一定体积的细集料（机制砂、石屑、天然砂）全部通过标准漏斗所需要的流动时间，称为细集料的棱角性，以s表示。 好仪器，好资料，尽在沧州建仪（https://www.doczj.com/doc/083270132.html,）。欢迎查询。 打造中国建仪销售第一品牌，树立沧州产品全新形象 二、主要结构： 细集料流动时间测定仪，如图所示，上部为直径90mm，高125mm的金属圆桶，下部为更换的开口60°的金属或硬质塑料漏斗，漏斗内部应光滑，其流出孔直径有两种可更换的规格12mm或16mm，上部有螺纹与圆筒连成一整体。漏斗下方有一个可以左右转动的开启挡板，测定仪下方放置一个足以存下3kg细集料的容器。 三、主要技术参数： 1、圆锥筒漏斗：角度60°±2° 2、漏斗口直径：12.7mm±0.3mm；100ml 3、容器：100ml±5ml 4、斗容间距：115mm±1mm 5、净重：9kg； 6、外形尺寸：310×310×335（mm） 四、执行标准 严格按照JTJ058—2000公路规程设计的产品,可完成T0344,T0330试验。 五、实验仪器与材料 1.标准筛：孔径为4.75mm、 2.5mm、0.075mm的方孔筛。 2.天平：感量不大于0.1g。 3.烘箱：能控温在105℃±5℃。 4.秒表：准确至0.1s。 5、玻璃板：60mmX60mm，厚度4mm 6、刮尺：带刃直尺，长100mm宽20mm 7、其他：搪瓷盘，毛刷 六、试验步骤： 1.将从现场取来的细集料试样，按照最大粒径的不同选择 2.36mm或4.75mm的标准筛过筛，2除去大于最大粒径的部分。 2.但当工程上同时使用不同品种细集料，如将天然砂和机制砂、石屑混用时，应分别进行单一细集料品种的棱角性质量评定，同时以实际配合比例组成的细集料混合料进行试验，以评定其使用性能。
粗集料的筛分试验 1，目的与适用范围 测定粗集料的颗粒组成，对水泥混凝土用粗集料可用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。 2，仪具与材料 （1）试验筛：根据需要选用规定的标准筛。 （2）摇筛机。 （3）天平或台秤感量不大于试样质量的0.1%。 （4）其他：盘子、铲子、毛刷等。 3，试验的准备 按规定将来料用分料器或四分法至下表所需的质量。 筛分用试样质量 试样要风干后备用。根据需要可按要求的集料最大粒径的筛孔尺寸过筛，筛除超粒径部分颗粒后，在进行筛分。
4，试验步骤 （1）取试样一份置于105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总），准确至0.1%。 质量（m （2）用搪瓷盘做筛分容器，按筛孔大小顺序逐个将集料过筛。人工筛分时，需使集料在筛面上同时有水平方向及上下方向有不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余质量的0.1%为止，当采用摇筛机筛分时，应在摇筛机筛分后在由人工逐个补筛。将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，顺序进行直到各号筛全部筛完为止。应确认1min内通过筛孔的质量确实小于筛上残余量的0.1%。 （3）如果某个筛的集过多时，影响筛分作业时，可分两次筛分。当筛余颗粒的粒径大于19mm时，筛分过程允许用手指轻轻拨动颗粒，但不能逐个塞过筛孔。 （4）称取每个筛上的筛余量，准确总质量的0.1%。各筛分计筛余量及筛底存量和筛分前试样的干燥总质量相比，相差不得超过0.5% 5，计算 （1）分计筛余百分率精确至0.1%。 （2）累计筛余百分率精确至0.1%。 （3）各号筛的通过百分率精确至0.1% （4）由筛底存量除以扣除损耗后的干燥集料总质量计算0.075mm筛的通过率。（5）试验结果以两次试验的平均值表示精确至0.1%。当两次试验结果0.075mm 通过率的差值超过1.0%时，试验应重新进行。
T 0305-1994粗集料含水率试验 1目的与适用范围 测定碎石或砾石等各种粗集料的含水率； 2 仪具与材料 (1)烘箱：能使温度控制在105℃±5℃ (2)天平：称量5㎏，感量不大于5g 。 (3)容器：如浅盘等。 3 试验步骤 3.1根据最大粒径，按T0301的方法取代表性试样，分成两份备用。 3.2将试样置于干净的容器中，称量试样和容器的总质量(m 1)，并在105℃±5℃的烘箱中烘干至恒重。 3.3取出试样，冷却后称取试样与容器的总质量(m 2)。 4 计算 含水率按式(T0305-1)计算.精确至0.1％。 ω=1223 100m m m m -?- (T0305-1) 式中：ω——粗集料的含水率(％)； m 1-——烘干前试样与容器总质量(g)； m 2——烘干后试样与容器总质量(g)； m 3——容器质量(g)。 5报告 以两次平行试验结果的算术平均值作为测定值。 T 0306-1994粗集料含水率快速试验(酒精燃烧法) 1目的与适用范围 快速测定碎石或砾石的含水率。 2仪具与材料 (1)天平：称量1000g ，感量不大于1.0g 。 (2)容器：铁或铝制浅盘。 (3)大于50mL 的量筒或量杯。 (4)酒精：普通工业酒精。 3试验步骤 3.1取洁净容器，称其质量(m 0)。 3.2向干净的容器中加入约500g 试样，称取试样与容器总质量(m 1)。 3.3向容器中的试样加入酒精约50mL ，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min 再加入酒精约50mL ，仍按上述步骤进行。 3.4待第二次火焰熄灭后，称取干试样与容器总质量(m 2)。 注：试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。4计算 粗集料含水率按式(T0306—1)计算，精确至0.1％。 ω= 1220 100m m m m -?- (T0306-1) 式中：ω—粗集料含水率(％)； m 0——容器质量(g)；
（T0302-2005）粗集料筛分试验 1目的与适用范围 1.1测定粗集料（碎石、砾石、矿渣等）的颗粒组成。对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料 及基层用粗集料必须采用水洗法试验。 1.2本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料热料仓材料、沥青混合料经溶剂抽提后的矿料等。2 仪具与材料 2.1试验筛：根据需要选用规定的标准筛。 2.2天平或台秤：感量不大于试样质量的0.1%。2.3其它：盘子、铲子、毛刷等。2..4摇筛机。3试验准备 将来料用分料器或四分法缩分至表1要求的试样所需量，风干后备用。 根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。 4沥青混合料及基层用粗集料水洗法试验步骤 4.1取一份试样，将试样置于105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m3），准确至0.1%。 注：恒重系指相邻两次称量间隔时间大于3h的情况下，前后两次称量之差小于该项试验所要求的称量精密度（下同），通常不少于6h。4.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没,但不得使用任何洗涤剂、分散剂或表面活性剂。4.3用搅棒充分搅动集料，使集料表面洗涤干净，使细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。4.4根据集料粒径大小选择组成一组套筛，其底部为0.075mm标准筛，上部为2.36mm或4.75mm筛。仔细将容器中混有细粉的悬浮液倒出，经过套筛流入另一容器中，尽量不将粗集料倒出，以免损坏标准筛筛面。 注：无需将容器中的全部集料倒出,只倒出悬浮液。且不可直接倒至0.075mm筛上，以免集料掉出损坏筛面。 4.5重复4.2-4.4步骤，直至倒出的水洁净为止。 4.6将套筛的每个筛子上的集料及容器中的集料全部回收在一个搪瓷盘中，容器上不得有沾附的集料颗粒。 注：沾在0.075mm筛面上的细粉很难回收扣入搪瓷盘中，此时需将筛子倒扣在搪瓷盘上用少量的水并助以毛刷将细粉刷落入搪瓷盘中，并注意不要散失。 4.7在确保细粉不散失的前提下,小心泌去搪瓷盘中的积水,将搪瓷盘连同集料一起置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m4），准确至0.1%。以m3与m4之差作为0.075mm的筛下部分。 4.8将回收的干燥集料按干筛法筛分出0.075mm筛以上各筛的筛余量，此时0.075mm筛下部分应为0，如果尚能筛出，则应将其并入水洗得到的0.075mm的筛下部分，且表示水洗得不干净。5水洗法筛分结果的计算 5.1按式(T030 2-3)、（T0302-4）计算粗集料中0.075mm筛下部分质量m0.075和含量P0.075，记入表中，精确至0.1%。当两次试验结果P0.075的差值超过1%时，试验应重新进行。
细集料棱角性试验（间隙率法） 1、目的与适用范围 1.1本方法测定一定量的细集料通过标准漏斗，装入标准容器中的间隙率，称为细集料的棱角性，以百分率表示。 1.2本方法适用于测定天然砂，人工砂、石屑等用于路面的细集料的棱角性，以预测细集料对沥青混合料的内摩擦角和抗流动变形性能的影响。 2、试验步骤 2.1称取细集料接受容器的干质量m0. 2.2在容器中加满水，称取圆筒加水的质量m1，标定容器的容积V=m1-m0，此时可将从现场取来的细集料试样，按照最大粒径的不同选择2.36mm或4.75mm的标准筛过筛，除去大于最大粒径的部分。通常对天然砂或0-3mm规格的机制砂、石屑采用2.36mm筛，对0-5mm机制砂、石屑可采用4.75mm筛。 2.3取约2kg试样放在搪瓷盘中，加水浸泡24h，仔细淘洗，使泥土和粉尘悬浮在水中。分次数缓缓地将悬浊液通过1.18mm、0.075mm套筛倒去悬浮的混水，并用洁净的水冲洗集料，仔细冲走小于0.075mm部分。将1.18mm及0.075mm 筛上部分均倒回搪瓷盆中，放入105℃±5℃烘箱中烘干至恒重，冷却后适当拌和均匀，按分料器法或四分法称取190g ±1g的试样不少于3份。
2.4将漏斗与圆筒中央接好，成一整体，在漏斗下方置接受容器。用一块小玻璃板堵住开口处。 2.5将试样从圆筒中央上方徐徐倒入漏斗，表面尽量倒平。 2.6取走堵住漏斗开启门的小玻璃板。漏斗中的细集料随即通过漏斗开口处流出，进入接受容器中。 2.7用带刃的直尺轻轻刮平容器的表面，不加任何振动。 2.8称取容器与细集料的总质量m2，准确至0.1g 。 2.9按本规程T0330的方法测得细集料的毛体积相对密度rb 。 2.10平行试验3次，以平均值作为细集料棱角性的试验结果。 3、计算 102m m m m fa --=γ 100)1(?-=b fa U γγ 式中：γfa —细集料的松装相对密度； m0——容器空质量（g ）； m1——容器与水的总质量（g ）； m2——容器与细集料的总质量（g ）； U ——细集料的间隙率，即棱角性（%） γb ——细集料的毛体积相对密度。
细集料棱角性（流动时间法)测定仪校验规程 1、适用方法 本方法适用于细集料棱角性（流动时间法）测定仪的校准。 2、技术要求 2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。 2.2表面应平整，内壁应光滑，无明显缺陷和锈蚀。 2.3金属圆筒：内径（90±0.5)mm ,高度（125±1)mm。 2.4锥形漏斗：角度（60±4)°,流出口孔径（12.0±0.5)mm或（16.0±0.5)mm. 3、校准项目 3.1外观检查。 3.2金属圆筒尺寸。 3.3锥形漏斗角度、孔径。 4、校准环境及校准器具 4.1校准环境：校准工作应在室内进行，环境温度为（25±10)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。 4.2校准器具： 4.2.1三用游标卡尺：量程不小于200mm，分度值0.02mm . 4.2.2万能角度尺：分度值2'. 5、校验规程 5.1外观检查：按照本方法2.1条、2.2条要求进行外观检查。 5.2金属圆筒尺寸校准：用游标卡尺测量金属圆筒的内径和高度，每120°测量
1次，共测3次，取平均值。 5.3锥形漏斗角度校准：用万能角度尺测量漏斗角度，每120°测量1次，共测3次，取平均值。 5.4锥形漏斗流出口孔径校准：用游标卡尺测量锥形漏斗流出口的内径，每120°测量1次，共测3次，取平均值。 5.5结果处理：填写校准记录表，提交审核确认。 6、校准周期 校准周期一般不超过12个月。 7、参考文件 JJF 1071国家计量校准规范编写规则 JJF 1001 通用计量术语及定义 GBT/T 8170 数值修约规则与极限数值的表示和判定 8、记录表格 《校验记录表》
公路２００９年４月第４期ＨＩＧＨＷＡＹＡｐｒ．２００９Ｎｏ．４文章编号：０４５１—０７１２（２００９）０４一０２２６一０３中图分类号：Ｕ４１４．１ｉ文献标识码：Ａ 细集料棱角性试验的改进 周长俊１，冯德成１，张国辉１，宫兵２，白国艳３ （Ｉ．哈尔滨工业大学交通学院哈尔滨市１５００９０，２．吉林省天达１二程咨询监理有限责任公司长春市１３００６１｝ ３．中铁十三局集团第四有限公司哈尔滨市１５０００８） 摘要：探讨现行两种细集料棱角性试验方法不易操作之处，并提出改进试验方法来考察机制砂、石屑、天然砂等３种细集料的棱角性差异，发现机制砂和石屑的棱角性相近，都优于天然砂。推荐用改进流动时间法测定细集料棱角性。开展标准击实下和旋转压实下３种细集料的ＳＭＡ－１３和ＡＣ一１３的常温静态三轴试验，发现细集料棱角性和混合料抗剪切能力存在正相关关系，验证了改进试验方法的有效性。 关键词：细集料棱角性；间隙率；流动时间；沥青混合料；三轴剪切试验 目前国际上用来评价细集料的表面粗糙程度、棱角性的方法主要有法国标准ＡＦＮＯＲＮＦＰ１８—５６４／１９８１的砂的流值试验方法和美国ＡＡＳＨＴｏ３３（ＳＨＲＰ）“细集料未压实空隙率试验方法”。我国现行《公路工程集料试验规程》（ＪＴＧＥ４２－－２００５）也相应地给出了间隙率法（Ｔ０３４４－－２０００）和流动时间法（Ｔ０３４５－－２００５）。本文针对间隙率法和流动时间法试验中存在的操作困难提出了改进建议，并在此基础上评价机制砂、石屑和天然砂３种细集料的棱角性；应用常温静态三轴试验评价３种细集料沥青混合料抗剪切性能的差异，寻找细集料棱角性和混合料抗剪切性能的关系。 Ｉ细集料棱角性试验的改进 １．１间隙率法的改进 应用细集料棱角性测定仪测定细集料原材料和单档集料的未压实间隙率。大的空隙率意味着较大的内摩擦角，少球状颗粒，粗糙的表面构造。细集料棱角性测定仪如图ｌ所示，漏斗内径１２ｍｍ。试验步骤：（１）关闭漏斗口，将集料缓慢倒入漏斗；（２）安放接收容器，打开漏斗口，待容器上方集料呈锥形后关闭漏斗口；（３）用直尺横立刮去容器口以上集料，注意避免大的扰动，称量此时容器质量耽；（４）分别称取容器质量低与容器加满水后的质量ｍ。；（５）计算间隙率Ｕ一（１一），向／％）×１００，其中细集料松装相对密度ｙ血一（优２一ｍ１）／（ｍ１一ｍｏ），钆为细集料毛体积 收稿日期：２００８一０８—０５相对密度。细集料毛体积相对密度需要目测，主观性大，难以获得较为准确的结果，故用表观相对密度替代毛体积相对密度。忽略开口孔隙会将间隙率结果放大，但不会影响细集料棱角性优劣的排序。 圈１细集料棱角性测定仪 １．２流动时间法的改进 细集料流动时间可用来评价细集料颗粒的表面构造和粗糙度，它对沥青混合料的稳定性、塑性变形有重要影响。试验方法是将干燥试样按照某一质量（ｍ－－－－１．０×扎／２．７０，其中讫为试样的表观相对密度）装入细集料流动时间仪，而后打开漏斗口，用秒表读取试样流出耗时，至少平行试验５次，取平均值作为试验结果。繁琐的工作可能导致流动时间法难以被工程人员掌握。为便于推广，将试验方法做如 下修改：（１）为得到相同体积的集料，不再称取集料，
细集料棱角性试验作业指导书 细集料棱角性试验作业指导书 一、目的与适用范围: 该仪器用于测定一定体积的细集料(机制砂、石屑、天然砂)全部通过标准漏斗所需要的流动时间，称为细集料的棱角性，以s表示。 细集料棱角性适用于评定细集料颗粒的表面构造和粗糙度，预测细集料对沥青混合料的内摩擦角和抗流动变形性能的影响。 二、仪具与材料: 1、细集料流动时间测定仪:上部分直径90mm，高125mm的金属圆筒，下部为 <#004699'>60?的漏斗，其流出孔直径有两种可更换的规格:12mm或 1<#004699'>6mm。漏斗下方有一个可以左右转动的开启挡板。 2、标准筛:孔径为4.75mm、2.3<#004699'>6mm、0.075mm方孔筛。 3、天平:感量不大于0.1g。 4、烘箱:能控温105??5?。 5、秒表:准确至0.1s。 三、准备: 按照最大粒径不同，选择2.3<#004699'>6mm或4.75mm的标准筛将细集料过筛，除去大于最大粒径的部分。当工程上同时使用不同品种的细集料，应分别进行单一细集料品种的棱角性质量评定，同时以实际配合比例组成的细集料混合料进行试验，以评定其使用性能。 四、试验步骤:
1、用水洗法除去小于0.075mm的部分，取0.075mm,2.3<#004699'>6mm或 0.075mm,4.75mm的试样约<#004699'>6kg放入105??5?的烘箱中烘干至恒重，在室温下冷却。 2、测定试样的表观密度ra，用四分法将试样分成不少于5份，计算每份试样的质量，精确至0.1g。 m,1.0×ra/2.70， ----每份试样的质量(kg); 其中:m ra---该试样的表观相对密度，无量纲。 3、根据试验的细集料规格选择漏斗。0.075mm,2.3<#004699'>6mm细集料选孔径12mm的漏斗，0.075mm,4.75mm的选择孔径1<#004699'>6mm的漏斗与圆筒连接安装成一整体，关闭漏斗下方的开启门，在漏斗下方置接受容器。 4、将试样从圆筒中央开口处(高度与筒顶齐平)徐徐倒入漏斗，表面尽量倒平，但倒完后不得以任何工具扰动或刮平试样。 5、打开漏斗开启门的同时开动秒表，漏斗中的细集料随即从漏斗开口处流出，进入接受器中，在细集料全部流完的同时停止秒表，读取细集料流出的时间，准确至0.1s，即为该细集料的流动时间。 <#004699'>6、试样需平行试验5次，以流动时间的平均值作为细集料棱角性的试验结果。 五、记录: 细集料棱角性试验记录 工程名称 试验者 报告单编号 试验日期
细集料棱角性试验 1 目的与适用范围 1.1 本方法测定一定量的细集料通过标准漏斗，装入标准容器中的空隙率，称为细集料的棱角性，以百分率计。 1.2 本方法适用于测定天然砂、人工砂、石屑等使用于路面的细集料性，以预测细集料对沥青混合料的内摩擦角和抗流动变形性能及对拌制水泥混凝土的和易性的影响。 2 仪具与材料 2.1 细集料棱角性测定仪：如图1所示，上部为一个金属或塑料制的圆筒，容积不少于200mL，下面接一个高38mm的金属制的倒圆锥筒漏斗，角度为60度±4度，漏斗内部光滑，流出孔开口直径12.7mm±0.6mm。测定仪下方放置一个100mL的铜制的容器，容器内径39mm,高86mm。此容器镶嵌在一块厚6mm的金属板上，容器与底板之间用环氧树脂填充固结。金属底板底部的正中央有一个凹坑，用尺与底座位置对路。欠图1 细集料棱角性测定装置 2.2 标准筛：孔径为4.75mm、2.36mm的方孔筛或孔径为5mm、2.5mm的圆孔筛。 2.3 天平：感量不大于0.1g。 2.4 烘箱：能控温在105±5摄氏度。 2.5 玻璃板：60mm*60mm，厚4mm。 2.6 刮尺：带刃直尺，长100mm，宽20mm。 2.7 其它：搪瓷盘、毛刷等。 3 试验步骤 3.1 用水标定容器的容积V。 3.2 称取接受细集料的容器质量m0。 3.3 将从现场取来的细集料试样，按照最大粒径的不同选择2.36mm(或2.5mm)或 4.75mm(或5mm)的标准筛过筛，除去大于最大粒径的部分，通常对天然砂或0~3mm(或5mm)石屑采用2.36mm(或2.5mm)筛，对0~5mm 石屑或人工砂可采用4.75mm(或5mm)筛。 3.4 取约2kg试样放在搪瓷盘中，加水浸泡24h，仔细清洗，漂去混水。然后分数次用0.075mm筛用水仔细冲洗过筛。将上部分放入105±5摄氏度烘箱中烘干至恒重，冷却。按照四分法称取190±1g的试样不少于3份。 3.5 将漏斗与圆筒接好，成一整体。在漏斗下方置接受容器。用一块小玻璃板堵住开口处。 3.6 将试样从圆筒中央上方(高度与筒顶齐平)徐徐倒入漏斗，表面尺量倒平。 3.7 取走堵住漏斗开启门的小玻璃板。漏斗中的细集料随即通过漏斗开口处流出，进入接受容器中。 3.8 用带刃的直尺轻轻刮平容器的表面，不加任何振动。 3.9 称取容器与细集料的总质量m1，至0.1g。 3.10 按本规程T0330的方法测定细集料的毛体积密度ρb。 3.11 平行试验3次，以平均值作为细集料棱角性的试验结果。 4 计算 按式(1)、(2)计算容器中的细集料的松装密度和空隙率至小数点后1位，空隙率即为细集料的棱角性。 ρ=(m1-m0)/V U=(1-ρ/ρb)*100 式中:ρ--细集料的木松装密度，g/cm3； m0--容器空质量，g; m1--容器与细集料的总质量，g； V--容器的容积，cm3； U--细集料的空隙率，即棱角性，%； ρb--细集料的毛体积密度，g/cm3。
粗集料密度及吸水率（网篮法）记录 委托单位：路线名称：料场名称： 委托编号：工程名称：材料用途： 委托日期：材料规格：试验日期： 试验：复核：负责人：单位：
依据：JTG E42-2005《公路工程集料试验规程》 T 0304-2005粗集料密度及吸水率（网篮法）第22页精度要求及结果整理 表观相对密度γ a 、表干相对密度γ s 、毛体积相对密度γ b 计算至小数点后3位。 γa=m a/(m a-m w) γs=m f/(m f-m w) γb=m a/(m f-m w) 式中：γ a —集料的表观相对密度，无量纲； γ s —集料的表干相对密度，无量纲； γ b —集料的毛体积密度，无量纲； m a —集料的烘干质量（g）； m f —集料的表干质量（g）； m w —集料的水中质量（g）。 集料的吸水率以烘干试样为基准，准确至0.01%。ωx=(m f-m a)/ m a×100 式中：ω x —粗集料的吸水率(%)。
