机械加工工艺基础知识 点总结 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
机械加工工艺基础知识点总结 一、机械零件的精度 1.了解极限与配合的术语、定义和相关标准。理解配合制、公差等级及配合种类。掌握极限尺寸、偏差、公差的简单计算和配合性质的判断。 基本术语：尺寸、基本尺寸、实际尺寸、极限尺寸、尺寸偏差、上偏差、下偏差、（尺寸）公差、标准公差及等级（20个公差等级，IT01精度最高；IT18最低）、公差带位置（基本偏差，了解孔、轴各28个基本偏差代号）。 配合制： （1）基孔制、基轴制；配合制选用；会区分孔、轴基本偏差代号。 （2）了解配合制的选用方法。 （3）配合类型：间隙、过渡、过盈配合 （4）会根据给定的孔、轴配合制或尺寸公差带，判断配合类型。 公差与配合的标注 （1）零件尺寸标注 （2）配合尺寸标注 2.了解形状、位置公差、表面粗糙度的基本概念。理解形位公差及公差带。 几何公差概念： 1）形状公差：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。 2）位置公差：位置度、同心度、同轴度。作用：控制形状、位置、方向误差。3）方向公差：平行度、垂直度、倾斜度、线轮廓度、面轮廓度。 4）跳动公差：圆跳动、全跳动。 几何公差带： 1）几何公差带 2）几何公差形状 3）识读 3.正确选择和熟练使用常用通用量具（如钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺等）及专用量具（如螺纹规、平面样板等），并能对零件进行准确测量。 常用量具： （1）种类：钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺。 （2）识读：刻度，示值大小判断。 （3）调整与使用及注意事项：校对零点，测量力控制。 专用量具： （1）种类：螺纹规、平面角度样板。 （2）调整与使用及注意事项 量具的保养 （1）使用前擦拭干净 （2）精密量具不能量毛坯或运动着的工伯 （3）用力适度，不测高温工件 （4）摆放，不能当工具使用 （5）干量具清理
通用公差选用及标注程序 （IATF16949-2016/ISO9001-2015） 1.0范围 本标准规定了产品图样及设计文件中型材、冲压件、辊压件、机加件、注塑件、发泡件、吸塑件、玻璃的孔（基准孔、安装孔、一般孔、工艺孔），面（基准面、覆盖件型面、搭接面、安装面及其它自由面等），线（立柱盖板轮廓线、舱门轮廓线、搭接边等）以及金属切削和成型加工件、焊接结构件、钢模锻造零件相关尺寸和形状偏差应参考使用的标准。 非金属材料或其它工艺方法加工的尺寸参照采用。 本标准适用于公司相关产品零部件通用类公差的选用与标注。 2.0规范性引用文件 下列文件对本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是未注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 13914-2002 冲压件尺寸公差 GB/T 13915-2002 冲压件角度公差 GB/T 13916-2002 冲压件形状和位置未注公差 GB/T 14486-2008 塑料模塑件尺寸公差 GB/T 15055-2007 冲压件未注公差尺寸极限偏差 GB/T 17340-1998 汽车安全玻璃的尺寸、形状及外观 GB/T 19804-2005 焊接结构的一般尺寸公差和形位公差 QC/T 269-1999 汽车铸造零件未注公差尺寸的极限偏差见
QC/T 270-1999 汽车钢模锻造零件未注公差尺寸的极限偏差 3.0术语和定义 3.1机加工件 指通过车、钳、刨、磨、铣、镗、锉等工艺方法制造完成的金属零件。 3.2特殊特性 1）影响产品的安全性或法规要求的符合性的产品特性或过程参数。 2）影响产品配合功能或者关于控制和文件中有其他原因（如顾客需求）的产品特性和过程参数。 3）在验证活动中要求特别关注的特性（如检验与试验、产品和过程审核）。产品的每一尺寸或者性能要求都可成为特性，特性中符合上述三项要求之一即为特殊特性。 3.3特殊特性公差 指在图纸或其他的工程技术资料中所描述的零部件或总成的特点与性能的尺寸的公差，或为实现零部件或总成的特点与性能所出现的过程尺寸的公差。 4.0公差及标注要求 4.1型材 型材型面公差、基准面公差、型材对接面公差应符合表1要求。 表1 型材公差要求单位为毫米 序号类型特征举例 公差 类型 公差值标注(示意) 说明 1 基准 面 基准 面 基准面较小，只选择一点为基 准时 轮廓 度 0.5 未注公差 要求

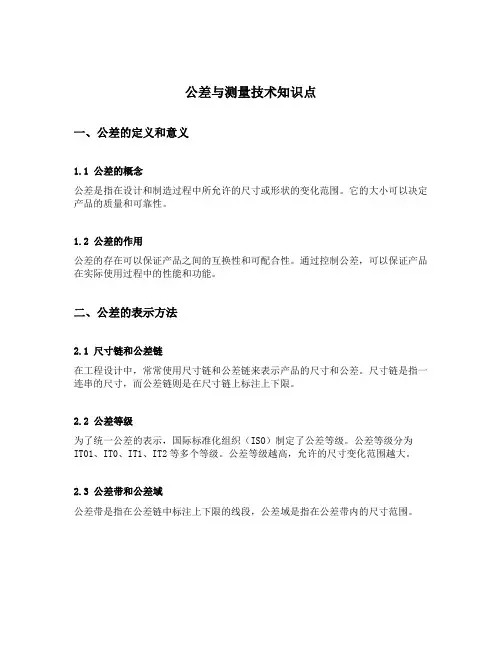

公差配合与测量技术 知识点
《公差配合与测量技术》知识点 绪言 互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零、部件。 通常包括几何参数和机械性能的互换。 允许零件尺寸和几何参数的变动量就称为公差。 互换性课按其互换程度，分为完全互换和不完全互换。 公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。 第一章圆柱公差与配合 基本尺寸是设计给定的尺寸。实际尺寸是通过测量获得的尺寸。 极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。 与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。 尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。 尺寸公差是指允许尺寸的变动量。 公差=|最大极限尺寸 - 最小极限尺寸|=上偏差-下偏差的绝对值 配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。 间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。
间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。 过盈配合，过渡配合 T=ai, 当尺寸小于或等于500mm时，i=0.45+0.001D(um), 当尺寸大于500到3150mm时，I=0.004D+2.1（um）. 孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。 通用规则，特殊规则 例题 基准制的选用：1.一般情况下，优先选用基孔制。2.与标准件配合时，基准制的选择通常依标准件而定。3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。 公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。2.既要满足设计要求，又要考虑工艺的可能性和经济性。 各种配合的特性：间隙：主要用于结合件有相对运动的配合。 过盈：主要用于结合件没有相对运动的配合。 过渡：主要用于定位精确并要求拆卸的相对静止的联结。
几何公差知识点问答 1、几何公差的研究对象是什么，如何分类，各自的含义是什么？ 几何公差的研究对象是零件的几何要素，它是构成零件几何特征的点、线、面的统称。其分类及含义如下： （1）理想要素和实际要素 具有几何学意义的要素称为理想要素。零件上实际存在的要素称为实际要素，通常都以测得要素代替实际要素。 （2）被测要素和基准要素 在零件设计图样上给出了形状或（和）位置公差的要素称为被测要素。用来确定被测要素的方向或（和）位置的要素，称为基准要素。 （3）单一要素和关联要素 给出了形状公差的要素称为单一要素。给出了位置公差的要素称为关联要素。 （4）轮廓要素和中心要素 由一个或几个表面形成的要素，称为轮廓要素。对称轮廓要素的中心点、中心线、中心面或回转表面的轴线，称为中心要素。 2、形状公差有哪些，各自的含义是什么，如何标注？ 形状公差有直线度、平面度、圆度和圆柱度。其含义和标注如下： 1）直线度 注意几种直线度公差在图样上标注的方式。 2）平面度 平面度公差带只有一种，即由两个平行平面组成的区域，该区域的宽度即为要求的公差值。 3）圆度 在圆度公差的标注中，箭头方向应垂直于轴线或指向圆心。 4）圆柱度 由于圆柱度误差包含了轴剖面和横剖面两个方面的误差，所以它在数值上要比圆度公差为大。圆柱度的公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值。 3、定向公差有哪些，各自的含义是什么，如何标注？ 定向公差有平行度、垂直度和倾斜度。其含义和标注如下： 1）平行度 对平行度误差而言，被测要素可以是直线或平面，基准要素也可以是直线或平面，所以实际组成平行度的类型较多。 2）垂直度 垂直度和平行度一样，也属定向公差，所以在分析上这两种情况十分相似。垂直度的被测和基准要素也有直线和平面两种。 3）倾斜度 倾斜度也是定向公差。由于倾斜的角度是随具体零件而定的，所以在倾斜度的标注中，总需用将要求倾斜的角度作为理论正确角度标注出，这是它的特点。 4、定位公差有哪些，各自的含义是什么，如何标注？ 定位公差有同轴度、对称度、位置度、圆跳动和全跳动。其含义和标注如下： 1）同轴度 同轴度是定位公差，理论正确位置即为基准轴线。由于被测轴线对基准轴线的不同点可能在空间各个方向上出现，故其公差带为一以基准轴线为轴线的圆柱体，公差值为该圆柱体的直径，在公差值前总加注符号“Φ”。 2）对称度
--公差与配合基础知识 一.尺寸偏差和公差的术语及定义 1.尺寸:用特定单位表示的数值. 2.基本尺寸:孔D、轴d.如Ф20±0.05中20为基本尺寸. 3.实际尺寸;实际测量所得的尺寸 4.极限尺寸;指允许尺寸变化的两个界限值. 其中：较大的一个称为最大极限尺寸 较小的一个称为最小极限尺寸 5.尺寸偏差 尺寸偏差=某一尺寸-基本尺寸 偏差包括：实际偏差=实际尺寸-基本尺寸 上偏差=最大极限尺寸—基本尺寸 ES（孔）、es（轴） 下偏差= 最小极限尺寸—基本尺寸 EI（孔）、ei（轴） 6.零线 零线是在公差带图中，确定偏差的一条基准直线，也叫零偏差线 二、有关配合的术语及定义 1.配合——公差带之间的关系（基本尺寸相同） 孔——轴 { 其差值为正是 X ；其差值为负是 Y}
2.间隙配合——具有间隙（含 Xmin =0 ）的配合。孔在轴的公差带之上。 最大间隙 Xmax =Dmax -dmin =ES-ei 最小间隙 Xmin =Dmax -dmax =EI-es 平均间隙 Xp=1/2（Xmax +Xmin ） 3.过盈配合——具有过盈（含 Ymin =0 ）的配合。孔在轴的公差带之下。 最小过盈 Ymin =Dmax -dmin =ES-ei 最大过盈 Ymax =Dmin -dmax =EI-es 平均过盈 Yp=1/2（Ymin +Ymax ） 4.过渡配合——可能具有 X 或 Y 的配合。此时孔轴公差带相互交叠。 公式用以上 X ， Y 5.配合公差——允许 X 或 Y 的变动量。 间隙配合：Tf= ∣Xmax -Xmin ∣ 过盈配合：Tf= ∣Ymin -Ymax ∣ 过渡配合：Tf= ∣Xmax -Ymax ∣ 结论：配合精度与零件的加工精度有关，若要配合精度高，则应降低零件的公差，即提高工件本身的加工精度。反之亦然。 三.基准制 ------ 公差与配合标准 对孔与轴公差带之间的相互位置关系，规定了两种基准制：基孔制和基轴制
公差教材实用50 知识点 1．互换性的含义：指相同规格的零件，在装配或更换时，不经挑选，调整或附加加工，就能进行装配，并且能满足预定的使用性能。 2．互换性的种类：完全互换与不完全互换，又叫绝对互换与有限性互换。3．完全互换是在装配或更换时，不经挑选或修配，装配后能满足预定的使用性能,现在的厂都是完全互换，因为都厂际协作。 4．不完全互换是在装配或更换时,允许有附加选择或附加调整，不允许修配，装配后能满足预定的使用性能，注意，不完全互换不是废品，只是因为在 加工中，采用完全互换性，将使零件的制造公差很小，加工难度加大，成 本高，甚至无法加工，所以常常采用降低零件的制造精度，以便加工。一 般用于组内零件的互换。 5．互换性的作用：从设计上看，可使设计工作简化，设计周期缩短，并便于计算机辅助设计。从制造上看，是厂际协作的重要基础。可以分散加工，集 中装配。有利于流水线等生产方式。 提高生产率。从装配上看，减轻了工人的劳动强度，缩短了劳动周期。从 使用上来看，零件损坏后，可在最短的时间内用备件加以替换，减少了修 理时间和费用，提高了设备的利用率，延长了它们的使用寿命。 6．尺寸：表示长度的大小，由数字和长度单位组成。注意是直的，不包括角度。其中常以mm 为单位，这时可以只标数字，省去单位，除mm 以外
的所有单位都不能省略 7．在公差里，所有的大写都代表孔，所有的小写都代表轴。 8 基本尺寸(D, d):是图上的要求或设计师要求加工的尺寸， 可以是一个整数或一个小数。一般都是整数。 9．实际尺寸：是通过测量获得的尺寸。但不是真值，因为误差是客观存在的。 不可避免的。 10．重点是极限尺寸：就是两上极端。最大与最小，max 与min，加工的尺寸不能比最大再大，比最小再小，可以相等。它是基本尺寸与上下偏差的和。 11．偏差是实际尺寸减基本尺寸的差值。可以为正负零. 12．极限偏差是极限尺寸减基本尺寸的差值。可以为正负零。上偏 差ES (es)下偏差El (ei) 13．公差是加工时允许出现误差的区域。只能为零以上的数字，因为它用绝对值定义。 14．画公差带时，内剖面线孔左轴右，十字线又叫零线，上正下负 15．配合分三类：间隙，过盈，过渡。孔的尺寸减去相配合轴的尺 寸之差为正，表示间隙，之差为负，则表示过盈。可能具有间 隙或过盈的配合称为过渡。 16. 配合公差的大小反映了配合精度的高低，配合公差越大，配合时形成的间 隙或过盈的变化量就越大，配合后松紧变化程度就越大，配合精度就越 低。所以想提高配合精度，就要减小孔轴的尺寸公差。
轴承的公差等级及公差等级知 识 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
轴承的公差等级及公差等级知识 2009-1-7 16:56:05 一,确定公差的两个基本要素 轴承公差带是由标准公差和基本偏差两个基本要素确定的，标准公差确定公差带的大小；基本偏差确定公差带相对于零钱的位置。 1）标准公差：标准公差是由国家标准规定的，用于确定公差带大小的任一公差。公差等级确定尺寸的精确程度，国家标准把公差等组分为20个等级，分别用IT01、IT0、IT1～IT18表示，称为标准公差，IT （International Tolerance）表示标准公差。当基本尺寸一定时，公差等级愈高，标准公差值愈小，尺寸的精确度就愈高。基本尺寸和公差等级相同的孔与轴，它们的标准公差相等。为了使用方便，国家标准把≤500的基本尺寸范围分为 13尺寸段，按不同的公差等级对应各个尺寸分段规定出公差值，并用表的形式列出。 2）基本偏差；国家标排规定用来确定公差带相对于零线位置的上偏差或下偏差；一般为最靠近零线的那个偏差为基水偏差。当公差带位于零线的上方时，基本偏差为下偏差；当公差带位于零钱的下方时，基本偏差为上偏差，如图2 所示。 二,公差等级表 (GB/T1804－2000)线形尺寸的极限偏差数值 公差等级基本尺寸分段 ～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000 精密f ± ± ± ± ± ± ± 中等m ± ± ± ± ± ± ± ±2 粗糙c ± ± ± ± ± ±2 ±3 ±4 最粗v ± ±1 ± ± ±4 ±6 ±8 (GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值 公差等级基本尺寸分段 ～3 ＞3～6 ＞6～30 ＞30 精密f ± ± ±1 ±2
公差与配合1．基本偏差系列及配合种类
自由公差的概念及公差等级表 何谓自由尺寸公差？ 旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。取自其中8、9两级精度基准件公差，称为自由尺寸公差。将偏差分为；单向（+）或（-）、双向（±）二种。在自由尺寸公差的注解中提示； ①自由尺寸公差仅适用于机械加工表面。 ②自由尺寸公差在工作图上不标注。 ③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。 修定后国标（GB）1800-79中，标准公差分20级。即；IT01、IT0、IT1至IT18。IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条： ①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸， ②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。③未注公差尺寸的公差等级规定为IT12至IT18。一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。必要时，可不分孔、轴或长度，均采用 ? IT （即Js或js）。 根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。 这些极限偏差适用于： 线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度； 角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°); 机加工组装件的线性和角度尺寸。
机械制图识图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的， 制造机器就必须先制造零件 零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在 外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图 1 所示 图 1 箱盖的零件图 （ 1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图 样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应 一致。 2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定 画法和简化画法等表达方法表达。 标题栏 技术要求
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制 造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二.零件图中的技术要求 1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关 系。 （1）尺寸公差 2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 3）实际尺寸通过测量获得的尺寸。 4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动
量。尺寸公差永为正值 例如：Φ20 -00.5.3 1；其中Φ20 为基本尺寸，0.81 为公差。0.5 为上偏差，-0.31 为下偏差。20.5 和19.69 分别为最大最小极限尺寸。 7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 8）标准公差极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20 个公差等级。 公差分为CT 、IT、JT 3 个系列标准。CT 系列为铸造公差标准，IT 是ISO 国际尺寸公差，JT 为中国机械部尺寸公差 不同产品不同的公差等级。等级越高，生产技术要求越高，成本越高。例如砂型铸造公差等级一般在CT8-CT10 ，我们公司为精密铸造件，一般用国际标准CT6-CT9 。 9）基本偏差在极限与配合制中，确定公差带相对零线位置的那个极限偏差，一般为靠近零线的那个偏差，如图3 所示。国家标准中规定基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴，对孔和轴的每一个基本尺寸段规定了28 个基本偏差。
互换性》基础知识点 《互换性》基础知识点 一、绪论 1.互换性：同一规格的一批零件或部件中，任取其一，不需修配就能装到机器上，达到规定的要求，这样的零件就具有互换性。 2.机械和一起制造中的互换性通常包括几何参数和机械性能的呼唤。 3.互换性的意义： 1）在制造上，为重要零件制造的专业化创造了条件。 2）在经济上，有利于降低产品成本，提高产品质量。 3）在设计上，能缩短机器设计时间，促进产品的开发。 4）在维修上，可减少修理机器的时间和费用。 4.互换性按互换程度分为完全互换和不完全互换。厂际协作，应采用完全互换法；而厂内生产的零部件的装配，可以采用不完全互换法。在单件生产的机器中，零、部件的互换性往往采用不完全互换。 5.优选数系：是一种科学的数值制度，它适用于各种数值的分级。 6.优选数系中，若首位数是 1.00，则其余位数是 1.6，2.5，4，6.3，10 等。 二、公差与配合 1.基本尺寸：设计时给定的尺寸。 2.实际尺寸：通过测量获得的尺寸。 3.最大实体尺寸：孔或轴在尺寸极限范围内，具有材料量最多的状态。 4.最大实体尺寸：在最大实体状态下的尺寸。孔的最大实体尺寸为孔的最小极限尺寸，轴的最大实体尺寸为轴的最大极限尺寸。 5.最小实体尺寸：孔或轴在尺寸极限范围内，具有材料量最少的状态。 6.最小实体尺寸：在最小实体状态下的尺寸。孔的最小实体尺寸为孔的最大极限尺寸，轴的最小实体尺寸为轴的最小极限尺寸。 7.尺寸偏差：是指某一尺寸减其基本尺寸所得的代数差。 8.尺寸公差：是指允许尺寸的变动量，即最大极限尺寸与最小极限尺寸之差，或上偏差与下偏差之差。 9.公差带：在公差带图解中，由代表上偏差和下偏差或最大极限尺寸和最小极限尺寸两条线所限定的区域，成为公差带。 10.在国家标准中，尺寸公差带包括公差带的大小和位置两个参数。 11.基本偏差：是用来确定公差带相对于零线位置的上偏差或下偏差。当公差带在零线以上时，其基本偏差为下偏差，当公差带在零线以下时，其基本偏差为上偏差。 12.配合：基本尺寸相同的结合的孔或轴公差带之间的关系，称为配合。按照相互配合的孔、轴公差带相对位置的不同，配合可分为间隙配合、过盈配合、过度配合三类。 13.国家标准对配合规定有两种基准：基孔制和基轴制。 14.基孔制配合：基本偏差为一定的公差带与不同基本偏差的轴公差带成形各种配合的一种制度，其基准孔的基本偏差（下偏差）为零。 15.基轴制配合：基本偏差为一定轴公差带与不同基本偏差的轴公差带成形各种配合的一种制度，其基准轴的基本偏差（下偏差）为零。 16.配合公差（间隙公差、过盈公差）：是允许间隙（或过盈）的变动量。它等于最大间隙（过盈）和最小间隙（过盈）之差，也等于相互配合的孔、轴公差之和。 互换性》基础知识点 1.标准公差：是国家标准规定的用以确定公差带大小的任一公差值。由公差等级系数和标准公差因
课题一互换性概念(Interchangeability Concept) 一、互换性的基本概念 在汽车、飞机、船舶、仪表、日用工业中用到的大量零部件，都是由各不同的专业厂家制造出来，而后汇集到装配厂进行总装。这些零部件在装配前不需挑选，装配时不需修配，装配后具有相同的使用性能。我们把零件具有的这种性质称为互换性。 例如：同一种型号、规格的自行车，几乎全部零件都可以互换。 互换性按其互换程度可分为完全互换和不完全互换。 完全互换是指一批零、部件装配前不经选择，装配时也不需修配和调整，装配后即可满足预定的使用要求。如螺栓、圆柱销等标准件的装配大都属此类情况。 当装配精度要求很高时，若采用完全互换将使零件的尺寸公差很小，加工困难，成本很高，甚至无法加工。为了便于加工，这时可将其制造公差适当放大，在完工后，再用量仪将零件按实际尺寸分组，按组进行装配。如此，既保证装配精度与使用要求，又降低成本。此时，仅是组内零件可以互换，组与组之间不可互换，因此，叫不完全互换。(如；机床的配件) 二、加工误差和测量误差对互换性的影响 1、加工误差(P rocessing Error) 加工时，工件的尺寸之间存在着不同程度的差异。有些误差因素在加工之前就已经存在。例如：加工原理误差、机床、夹具、刀具的制造、安装、磨损误差。加工过程中的切削热、振动、变形等误差。即使在加工完以后也可能产生误差，主要是内应力所引起的工件变形及测量本身的不确定度。而测量误差不仅来源于测量器具，还与测量条件、人员因素有关系。由于这些因素的影响，甚至说，即在相同的加工条件下，一批完工工件的尺寸也是各不相同的。 从满足产品使用性能要求来看，也不要求一批相同规格的零件尺寸完全相同，而是根据使用要求的高低，允许存在一定的误差。 加工误差可分为下列几种： 1）尺寸误差(Size Error)指一批工件的尺寸变动，即加工后零件的实际尺寸和理想尺寸之差，如直径误差、孔距误差等。 2）形状误差(Form Error)指加工后零件的实际表面形状对于其理想形状的差异（或偏离程度），如圆度、直线度等。
一般公差 线性尺寸的未注公差 本标准等效采用国际标准ISO 2768-1：1989《一般公差——第1部分：未注出公差的线性 和角度尺寸的公差》中未注出公差的线性尺寸的公差部分。 1 范围 本标准规定了线性尺寸的一般公差等级和极限偏差。 本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。非金属材料和其他 工艺方法加工的尺寸可参照采用。 本标准规定的极限偏差适用于非配合尺寸。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随 后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达 成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用 于本标准。 GB/T 1804-92 一般公差线性尺寸的未注公差 GB6403.4-86 零件倒圆与倒角 3 术语 3.1 一般公差 一般公差系指在车间一般加工条件下可保证的公差。采用一般公差的尺寸，在该尺寸后不 注出极限偏差。 4 线性尺寸的一般公差 4.1 线性尺寸的一般公差规定四个公差等级。线性尺寸的极限偏差数值表见表1；倒圆半径和 倒角高度尺寸的极限偏差数值见表2。 4.2 规定图样上线性尺寸的未注公差，应考虑车间的一般加工精度，选取本标准规定的公差等 级，由相应的技术文件或标准作出具体规定。 4.3 本公司图样上线性尺寸的未注公差，选取GB1804-m。 1
表1 线性尺寸的极限偏差数值 尺寸分段 公差等级 >0.5~3 >3~6 >6~30 >30~120>120~400>400~1000 >1000~2000>2000~4000 f(精密级) ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 - m(中等级) ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 c(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4 v(最粗级) - ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8 表2 倒圆半径与倒角高度尺寸的极限偏差数值 尺寸分段 公差等级 0.5~3 >3~6 >6~30 >30 f(精密级) ±0.2 ±0.5 ±1 ±2 m(中等级) c(粗糙级) ±0.4 ±1 ±2 ±4 v(最粗级) 注：倒圆半径与倒角高度的含义参见GB6403.4。 5 线性尺寸的一般公差的表示方法 采用GB/T1804规定的一般公差，在图样上、技术文件或标准中用国家标准号和公差等级 符号表示。例如选用中等级时，表示为：GB/T1804-m 2

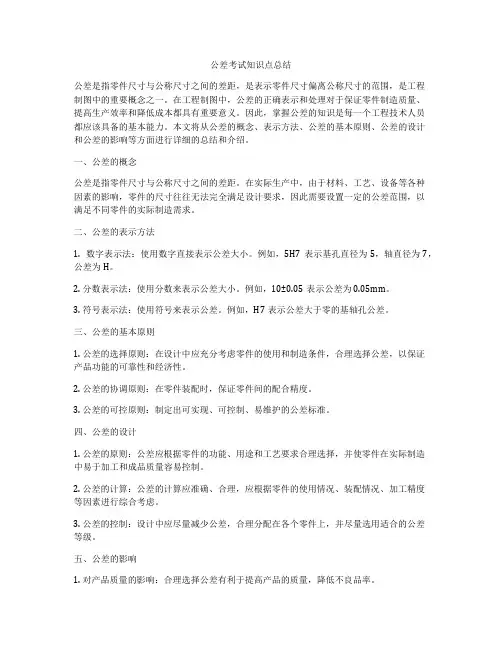

公差
《公差配合与技术测量》练习题 一.选择题 1.互换性由_____A________来保证。 A ．公差 B. 偏差 C. 配合 D. 基准制 2.对于尺寸公差带，代号为 a-g 的基本偏差为____C_________ 。 3. A.上偏差 , 正值 B.上偏差 , 负值 C.下偏差 , 正值 D.下偏差 , 负值 4.当孔、轴只有可装配要求时，宜采用_____B_______． A ．独立原则 B. 包容要求 C. 最大实体要求 D. 最小实体要求 5.为保证单键联结的使用要求 , 应规定轴（轮毂）键槽侧面的中 心平面对轴（轮毂）轴线的 ___B______ 公差。 A. 平行度 B.对称度 C. 位置度 D. 垂直度 6.配合是指基本尺寸相同的、相互结合的孔、轴____C__________ 之间的关系。 A.标准公差 B.基本偏差 C.尺寸公差带 D.形位公差带 7.根据螺纹合格性判断原理，对外螺纹，保证互换性的条件是 ______D________ . A. d2min≤ d2作用≤ d2max B. d2作用≥d 2min, d2单一≤ d2max C. d2min ≤ d2单一≤ d2max D. d2作用≤ d2max, d2单一≥d2min 8.在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方 面特性的是_____A__。 A. Ra、 B. Rz C. R Y 9.下列论述中正确的有_____D________ A.量块按级使用时，工作尺寸为量块经检定后给出的实际尺 寸； B.量块按等使用时，工作尺寸为其标称尺寸； C.量块按级使用比按等使用的测量精度高； D.量块按等使用比按级使用的测量精度高。 10.? 60H7孔与? 60j6轴的结合是______ . A .间隙配合 B . 过盈配合 C .过渡配合 D .无法确定 11.相互配合的孔和轴之间有相对运动时，必须选择____A_____配 合。 A .间隙配合 B.过渡配合 C.过盈配合 12.平键与键槽的配合,采用___B__________。 A. 基孔制 B.基轴制 C. 非基准制 13.决定尺寸公差带相对于零线位置的是____D________. A.公差等级 B.基本尺寸 C.实际偏差 D.基本偏差 14.? 60H7孔与? 60f6轴的结合是______ .
互换性与技术测量知识点 第1章绪言 互换性是指在同一规格的一批零、部件中任取一件，在装配时不需经过任何选择、修配或调整，就能装配在整机上，并能满足使用性能要求的特性。 互换性应具备的条件： ①装配前不换②装配时不调整或修配③装配后满足使用要求 按互换性程度可分完全互换（绝对互换）与不完全互换（有限互换）。 按标准零部件和机构分外互换与内互换。 互换性在机械制造中的作用 1.从使用方面看：节省装配、维修时间，保证工作的连续性和持久性，提高了机器的使用寿命。 2.从制造方面看：便于实现自动化流水线生产。装配时，由于零部件具有互换性，不需辅助加工和修配，可以减轻装配工的劳动量，缩短装配周期。 3.从设计方面看：大大减轻设计人员的计算、绘图的工作量，简化设计程序和缩短设计周期。 标准与标准化是实现互换性的基础。 标准分类 （1）按一般分：技术标准、管理标准和工作标准。 （2）按作用范围分：国际标准、国家标准、专业标准、地方标准和
企业标准。 （3）按标准的法律属性分：强制性标准和推荐性标准。 国家强制性标准用代号“GB”表示。 国家推荐性标准用代号“GB/T”表示。 优先数系的种类 （1）基本系列R5、R10、R20、R40 （2）补充系列R80 （3）派生系列 选用优先数系的原则按“先疏后密”的顺序。 第2章测量技术基础 测量过程的四要素：测量对象、计量单位、测量方法和测量精度。测量仪器和测量工具统称为计量器具。 计量器具分类 按其原理、结构和用途分为: （1）基准量具(2) 通用计量器具（3）极限量规类（4）检验夹具按测量值获得方式的的不同，测量方法可分为： 1.绝对测量和相对(比较)测量法 2.直接测量和间接测量法 测量误差：测得值与被测量真值之差。 基本尺寸相同用?评定 比较测量精度高低 基本尺寸不相同用ε评定
公差与配合基础知识 第一章极限与配合 概述 极限与配合国家标准包括： GB/T 1800.1—1997 《极限与配合基础第1部分：词汇》 GB/T 1800.2—1998 《极限与配合基础第2部分：公差、偏差和配合的基本规定》GB/T 1800.3—1998 《极限与配合基础第3部分：标准公差和基本偏差数值表》 GB/T 1800.4—1999 《极限与配合标准公差等级和孔、轴的极限偏差表》 GB/T 1801—1999 《极限与配合公差带的配合和选择》 GB/T 1803—1979 《极限与配合尺寸至18mm 孔轴公差带》 GB/T 1804—2000 《一般公差线性尺寸未注公差》 现行国家标准《极限与配合》的基本结构包括公差与配合、测量和检验两部分。 公差与配合部分包括公差制和配合制，是对工件极限偏差的规定；测量与检验部分包括检验制与量规制，是作为公差与配合的技术保证。两部分合起来形成一个完整的公差制体系。 第一节基本术语以及定义 一、术语与定义： GB/T 1800.1-1997《极限与配合基础第1部分：词汇》确定了极限与配合的基本术语 1、孔和轴 1）孔通常指工件的圆柱形内表面，也包括非圆柱形内表面（由两平行平面或切面形成的包容面）。 2）轴通常指工件的圆柱形外表面，也包括非圆柱形外表面（由两平行平面或切面形成的被包容面）。 2、尺寸：用特定单位表示线性尺寸值的数值。 1）基本尺寸：是设计给定的尺寸。（基本尺寸是设计零件时根据使用要求，通过刚度、强度计算或结构等方面的考虑，并按标准直径或标准长度圆整后所给定 的尺寸。它是计算极限尺寸和极限偏差的起始尺寸。）
2）实际尺寸：是通过测量获得的尺寸。（由于存在测量误差，实际尺寸也并非被测尺寸的真实值） 3）极限尺寸：极限尺寸是指允许尺寸变化的两个极限值。 较大的称为最大极限尺寸。 较小的称为最小极限尺寸。 3、偏差与公差 偏差：是指某一个尺寸减其基本尺寸所得的代数差，简称偏差。 最大极限尺寸减其基本尺寸的代数差称为上偏差。 最小极限尺寸减其基本尺寸的代数差称为下偏差。 上偏差和下偏差统称为极限偏差。 偏差可以为正值、负值或零值。 公差：是指允许尺寸的变动量，简称公差。 公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值。 例题： 4、配合 配合是指基本尺寸相同的，相互结合的孔和轴公差带之间的关系。 国标对配合规定有两种基准制、即基孔制与基轴制。 配合的类别有间隙配合、过渡配合、过盈配合。
以下表述的定义及内容除有特别说明外均基于ASME Y14.5-1994 标准1.0基本定义 1.1要素 1.2尺寸（线性尺寸） 1.3公差 1.4边界、状态及尺寸 2.0符号 2.1形位公差分类、项目及符号 2.2其它常用符号 2.3基准相关符号 3.0基准 3.1基本定义 3.2基准种类 3.3表达方法 4.0形位公差 4.1使用形位公差的目的 4.2形位公差的分类及含义 4.2.1形状公差 4.2.2轮廓度公差 4.2.3位置公差 4.2.3.1定向公差 4.2.3.2定位公差 4.2.3.3跳动公差 5.0几种补充公差说明 5.1复合公差 5.2延伸（突出）公差带 5.3非刚性零件（自由状态）公差带 6.0公差相关要求及原则 6.1RFS要求 6.2最大实体要求 6.3最小实体要求 6.4零形位公差要求 6.5ISO标准中原则及要求 6.5.1独立原则 6.5.2包容原则 6.5.3求可逆要求 7.0形位公差的设计 7.1公差项目的选择 7.2公差数值的选择 7.3公差原则的选择 7.4.基准的选择 7.5相关尺寸公差的设计
1.0基本定义 1.1要素 构成几何零件特征的点、线、面称为几何要素，简称要素。 要素可以从不同的角度加以分类： 1.1.1按结构特征分 1.轮廓要素：构成轮廓外形的点、线、面；如圆柱面、端平面等； 2.中心要素：轮廓要素对称中心所表示的点、线、面；如圆柱中心线、两对称面的中心平面等； 1.1.2按存在状态分 1.实际要素：零件上实际存在的要素；如测量时所形成的（测量到的）平面、轴线及点等； 2.理想要素：我们设计在机械零件图纸上的要素，它们都是理想的，不存在任何的误差；如图纸上的点、线和 面； 1.1.3按所处地位分 1.被测要素：在图样上给出形状或（和）位置的要素，是被检测对象；如已被附给圆跳动公差的圆柱外表面， 已被附给位置度公差的孔的轴线； 2.基准要素：用来确定被测要素方向或（和）位置的要素；理想的基准要素简称为基准，即有基准点、基准直 线和基准平面；实际零件上的基准要素也可能是被测要素; 1.1.4按功能分 1.单一要素：仅对要素本身提出功能和要求，而给出形状公差的要素； 2.关联要素：相对于基准要素有功能要求而给出位置公差的要素； 1.1.5按是否受尺寸影响分 1.非尺寸性要素:如平面不受尺寸影响的要素; 2.尺寸性要素:如圆柱和槽等受尺寸影响的要素(从此类要素中可取得中心轴线,中心平面和对称平面等); 要素是形位公差研究的对象。 1.2尺寸（线性尺寸） 尺寸:带有测量单位的数值，用来定义零件（零件要素）大小、位置、几何特性以及表面特征。表现为两点之间的距离； 1.基本尺寸：在机械零件图纸上设计确定的尺寸；如图纸设计要求轴的外径为Φ35.00±0.15mm，35.00即为 基本尺寸； 2.极限尺寸：允许尺寸变化范围的两个界限尺寸，较大的为最大极限尺寸，较小的为最小极限尺寸；如图纸设 计要求轴的外径为Φ35.00±0.15mm，则35.15为最大极限尺寸（D max），34.85为最小极限尺寸（D min）； 如图纸设计要求孔的内径为Φ35.00±0.15mm，则35.15为最大极限尺寸(d max），34.85为最小极限尺寸（d min）； 上述尺寸为设计确定的尺寸。 3.实际尺寸：对完工后零件测量所得到的尺寸;由于测量误差等原因，通常实际尺寸不是真实尺寸,而是接近于 真实尺寸的尺寸； 4.作用尺寸和关联作用尺寸 作用尺寸:单一要素的实际尺寸和其形状公差综合形成的尺寸称为单一要素作用尺寸(简称作用尺寸); 关联作用尺寸:关联要素和其位置公差综合作用形成的尺寸称为关联作用尺寸; 以上两尺寸为实际装配时形成的尺寸. 1.3公差 尺寸公差(简称公差):它是指尺寸的允许变动量。例如:Φ35.00±0.15mm中,±0.15即为公差; 形位公差(几何量公差):它是指实际被测要素的允许变动量。例如图1.4-1中的 ,此框称为 要素控制框,其中为公差项目,Φ.012称为公差值,A和B称为基准, 为公差原则(要素); 1.形位公差是用来控制形状、轮廓、方向、位置以及跳动的； 2.形位公差不控制线性尺寸，虽然它与尺寸有一定的联系，但它不影响尺寸（请参阅7.0形位公差的设计）； 3.设计形位公差时注意线性尺寸的设计（请参阅7.0形位公差的设计）；
《公差配合与测量技术》知识点 绪言 互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零、部件。 通常包括几何参数和机械性能的互换。 允许零件尺寸和几何参数的变动量就称为公差。 互换性课按其互换程度，分为完全互换和不完全互换。 公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。 第一章圆柱公差与配合 基本尺寸是设计给定的尺寸。实际尺寸是通过测量获得的尺寸。 极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。 与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。 尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。 尺寸公差是指允许尺寸的变动量。 公差=|最大极限尺寸 - 最小极限尺寸|=上偏差-下偏差的绝对值 配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。 间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。 间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。 过盈配合，过渡配合 T=ai, 当尺寸小于或等于500mm时，i=0.45+0.001D(um), 当尺寸大于500到3150mm时，I=0.004D+2.1（um）. 孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当 3.保证按基轴制形成的配合与按基孔制形成的配合相同。 通用规则，特殊规则 例题 基准制的选用：1.一般情况下，优先选用基孔制。2.与标准件配合时，基准制的选择通常依标准件而定。3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。 公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。2.既要满足设计要求，又要考虑工艺的可能性和经济性。 各种配合的特性：间隙：主要用于结合件有相对运动的配合。 过盈：主要用于结合件没有相对运动的配合。 过渡：主要用于定位精确并要求拆卸的相对静止的联结。
配合公差 配合公差（fit tolerance）是指组成配合的孔、轴公差之和。它是允许间隙或过盈的变动量。孔和轴的公差带大小和公差带位置组成了配合公差。孔和轴配合公差的大小表示孔和轴的配合精度。孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。配合公差的大小=公差带的大小；配合公差带大小和位置=配合性质。 配合公差区分原因 比如Φ12的孔和轴配合，选用基孔制那么先加工孔，孔公差为H0~H18，孔的最小直径为12，最大为12+公差，这样孔就加工好了。再加工Φ12的轴，根据需要可以选用过渡配合，间隙配合或者过盈配合。如果孔选用Φ12H7，也就是Φ12(+0.018/0)，过盈配合，轴可以用Φ12p6，也就是 Φ12(0.029/0.018)，他们的公差配合Φ12H7p6=Φ12(0，-0.029)，其中0=孔的最大尺寸0.018-轴的最小尺寸0.018，-0.029=孔的最小尺寸0-轴的最大尺寸0.029 选用基轴制那么就先加工轴,轴公差为h0~h18，轴的最大直径为12，最小为12+公差(公差为负值).这样轴就加工好了,再加工Φ12的孔,根据需要可以选用过渡配合,间隙配合或者过盈配合. 如果轴选用Φ12h6,也就是Φ12(0,-0.011),过盈配合,孔可以用Φ12P7,也就是Φ12(-0.011/-0.029),他们的公差配合Φ12P7h6=Φ12(-0，-0.029),其中-0=孔的最大尺寸-0.011-轴的最小尺寸-0.011，-0.029=孔的最小尺寸-0.029-轴的最大尺寸0 可见，对于相同直径Φ12的孔轴配合，相同的配合公差Φ12(-0，-0.029），选用基孔制和基轴制时，孔和轴的公差是不一样的。 基孔制的好处是：孔较轴难于加工，我们可以先加工好了孔，再拿不同的轴来和他配合，过渡过盈间隙都可以随便加工。但是我们有时不得不采取基轴制，例如轴承外圈和轴承座的配合,或者其他的轴可以直接使用不需加工的情况，这时我们就要使用基轴制。基孔制和基轴制都是为了降低生产成本，提高效率而采取的措施。 配合公差公差带 公差等级的选择 与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。 公差带的选择 当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.07C 正常载荷0.07C
